| Tipo di prodotto | Sega a sciabola senza filo |
| Marca | Metabo |
| Modello | SSEP 18 LT BL |
| Alimentazione | Batteria Li-Ion 18 V |
| Capacità della batteria compatibile | Fino a 8,0 Ah (es. 6.25369) |
| Peso (con batteria leggera) | Circa 2,5 kg |
| Velocità a vuoto variabile | Sì, tramite pressione sul grilletto |
| Oscillazione regolabile | Sì, attivabile/disattivabile |
| Arresto regolabile | Sì, per limitare la profondità di taglio |
| Fissaggio lama senza attrezzi | Sì, leva rapida |
| LED di lavoro | Sì |
| Gancio per impalcatura | Sì (opzionale) |
| Indicatore di capacità della batteria | Sì, sulla batteria |
| Blocco di sicurezza anti-avviamento | Sì, pulsante di sicurezza |
| Temperatura di funzionamento | −20 °C a 50 °C |
| Temperatura di conservazione | 0 °C a 30 °C |
| Livello di rumore | Può superare 80 dB(A) – indossare una cuffia antirumore |
| Valori vibratori | Conformi a NE 62841 |
| Manutenzione | Pulire con aria compressa, non oliare né ingrassare |
| Utilizzo conforme | Legno, metalli, plastica, gomma dura, laminato |
| Accessori compatibili | Lame di sega, caricabatterie ASC 145/55, batterie Li-Power |
| Garanzia | Limitata per applicazioni ad alta usura (es. palette) |
Domande frequenti - SSEP 18 LT BL METABO
Domande degli utenti su SSEP 18 LT BL METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale SSEP 18 LT BL - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SSEP 18 LT BL del marchio METABO.
MANUALE UTENTE SSEP 18 LT BL METABO
it Istruzioni originali 21
es Manual original 25
pt Manual original 29
sv Bruksanvisning i original 33

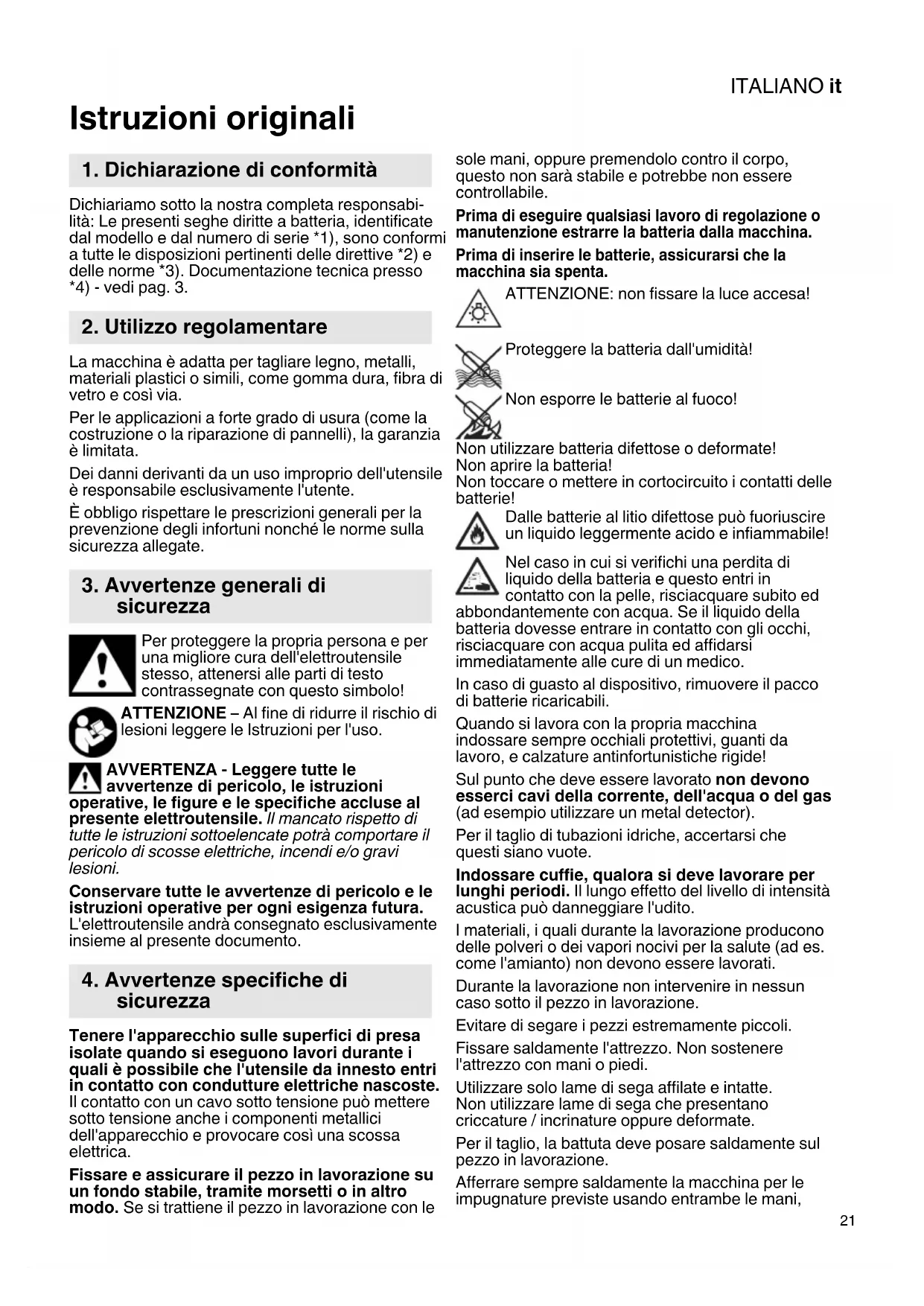

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità: Le presenti seghe diritte a batteria, identificate dal modello e dal numero di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedi pag. 3.
2. Utilizzo regolamentare
La macchina è adatta per tagliare legno, metalli, materiali plastici o simili, come gomma dura, fibra di vetro e così via.
Per le applicazioni a forte grado di usura (come la costruzione o la riparazione di pannelli), la garanzia è limitata.
Dei danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utente.
È obbligo rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!
ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.
AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni rative, le figure e le specifiche accluse al gente elettroutensile. Il mancato rispetto di le istruzioni sottoelencate potrà comportare ilcolo di scosse elettriche, incendi e/o gravi ni.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.
4. Avvertenze specifiche di sicurezza
Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica.
Fissare e assicurare il pezzo in lavorazione su un fondo stabile, tramite morsetti o in altro modo. Se si trattiene il pezzo in lavorazione con le sole mani, oppure premendolo contro il corpo, questo non sarà stabile e potrebbe non essere controllabile.
Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la batteria dalla macchina.
Prima di inserire le batterie, assicurarsi che la macchina sia spenta.
ATTENZIONE: non fissare la luce accesa!
Proteggere la batteria dall'umidità!
Non esporre le batterie al fuoco!
Non utilizzare batteria difettose o deformate! Non aprire la batteria!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!
Nel caso in cui si verifichi una perdita di liquido della batteria e questo entri in contatto con la pelle, risciacquare subito ed
abbondantemente con acqua. Se il liquido della batteria dovesse entrare in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico.
In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili.
Quando si lavora con la propria macchina indossare sempre occhiali protettivi, guanti da lavoro, e calzature antinfortunistiche rigide!
Sul punto che deve essere lavorato non devono esserci cavi della corrente, dell'acqua o del gas (ad esempio utilizzare un metal detector).
Per il taglio di tubazioni idriche, accertarsi che questi siano vuote.
Indossare cuffie, qualora si deve lavorare per lunghi periodi. Il lungo effetto del livello di intensità acustica può danneggiare l'udito.
I materiali, i quali durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (ad es. come l'amianto) non devono essere lavorati.
Durante la lavorazione non intervenire in nessun caso sotto il pezzo in lavorazione.
Evitare di segare i pezzi estremamente piccoli.
Fissare saldamente l'attrezzo. Non sostenere l'attrezzo con mani o piedi.
Utilizzare solo lame di sega affiliate e intatte. Non utilizzare lame di sega che presentano criccature / incrinature oppure deformate.
Per il taglio, la battuta deve posare saldamente sul pezzo in lavorazione.
Afferrare sempre saldamente la macchina per le impugnature previste usando entrambe le mani,
ITALIANOit
assumere una postura stabile e lavorare concentrati.
Pericolo di ferite a causa della lama affilata.
Non afferrare il trapano dalla parte della lama in movimento. A trapano fermo, togliere i trucioli e simili.
Nei periodi di inutilizzo, rimuovere la batteria dalla macchina.
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto.
Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle.
Utilizzare un sistema di aspirazione adatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
Trasporto del pacco di batterie ricaricabili agli ioni di litio:
La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione
del pacco di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
5. Panoramica generale
Vedere a pagina 2.
1 Pulsante per la regolazione della battuta
2 Battuta
3 Dispositivo di bloccaggio lama
4 Luce di lavoro a LED
5 Leva del dispositivo di serraggio lama
6 Impugnatura anteriore
7 Pulsante di arresto per l'accensione
8 Pulsante interruttore
9 Impugnatura posteriore
10 Sbloccaggio batteria
11 Batteria**
12 Tasto dell'indicatore di capacità*
13 Indicatore di capacità e del livello di carica*
14 Movimento pendolare
15 Gancio da impalcatura*
* a seconda della variante
**Eventualmente non compresa nella dotazione
6. Montaggio, Messa in funzione, regolazione
Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la batteria macchina.
Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo.
6.1 Unità-batteria
Prima dell'utilizzo, caricare la batteria. (11)
Ricaricare la batteria in caso di efficienza ridotta.
Le batterie al litio Li-Power sono dotate di un indicatore di capacità e di segnalazione del livello di carica: (13)
- Premendo il tasto (12), lo stato di carica viene indicato dai LED.
- Se lampeggia un LED, la batteria è quasi scarica e dovrà essere ricaricata.
Rimozione:
Premere il tasto di sbloccaggio della batteria (10) ed estrarre in avanti la batteria (11).
Inserimento:
Spingere la batteria (11) fino a farla scattare in posizione.
6.2 Inserire, prelevare la lama (vedi fig. A, pag. 2)
Dopo il lavoro la lama è estremamente calda e può provocare bruciature alla pelle: non oggiarla.
1 Sollevare la leva (5) del dispositivo di serraggio della lama e tenerla sollevata.
2 Inserire la lama fino alla battuta o estrarla.
3 Rilasciare la leva (5).
4 Controllare che la lama sia saldamente in sede.
Vedi serie di figure A
6.3 Regolazione della battuta
Spostando la battuta (2) è possibile limitare la profondità di taglio (ad es. tagliando davanti ad una parete). La battuta è estraibile.
Non utilizzare il dispositivo senza la battuta (2).
Di tanto in tanto, spostare la battuta (2) in modo da ottenere un'usura uniforme della lama.
- Tenere premuto il tasto (1) e spostare la battuta (2) nella posizione desiderata.
- Rilasciare il tasto (1) ed eventualmente spostare la battuta (2) finché la leva non scatta di nuovo in posizione.
Verificare che la battuta (2) sia fissata in modo saldo. Deve essere scattata in posizione.
7. Utilizzo
7.1 Accensione e spegnimento, numero di corse
Blocco d'accensione (7):
Pulsante interruttore (8) bloccato.
Pulsante interruttore (8) sbloccato.
Accensione, numero di giri: premere l'interruttore a pulsante (8). È possibile modificare il numero delle corse premendo il pulsante interruttore.
Spegnimento: rilasciare il pulsante interruttore (8).
7.2 Regolazione continua del numero di corse
Per regolare in modo continuo il numero di corse basta premere il pulsante interruttore (9) con diversa intensità, in modo da adattare il numero di corse al materiale e alle condizioni di lavoro.
7.3 Indicazioni per la lavorazione
Taglio:
utilizzare una lama adatta al materiale da tagliare.
Premere la macchina con la battuta (2) contro il pezzo in lavorazione. Accendere la macchina, soltanto allora guidare la lama contro il pezzo in lavorazione.
Evitare il contatto con oggetti o con il pavimento mentre la lama è in movimento (pericolo di contraccolpo, rottura della lama!)
Regolare il numero di giri in relazione al materiale da tagliare.
Evitare di esercitare una pressione eccessiva sulla lama (soprattutto per le lame lunghe).
In caso di blocco della lama di sega spegnere subito la macchina. Allargare la scanalatura della sega con un attrezzo adatto e rimuovere la macchina.
Dopo aver terminato il taglio con la sega, spegnere la macchina, soltanto allora rimuoverla dalla scanalatura e appoggiarla soltanto dopo l'arresto completo della lama (pericolo di contraccolpo).
7.4 Attivare e disattivare il movimento pendolare
Per attivare il movimento pendolare (14) per prestazioni di taglio particolarmente elevate, ruotare in senso antiorario fino alla battuta (pos. I); per disattivarlo, ruotare in senso orario fino alla battuta (pos. 0) (vedi fig. B, pag. 2).
Tagli a immersione:
I tagli a immersione devono essere eseguiti soltanto in materiali teneri, come legno o plastica. Utilizzare soltanto lame corte.
Afferrare sempre saldamente la macchina per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati.
Vedere fig. B, pag. 2: la macchina viene premuta con i bordi della battuta (2) contro il pezzo in lavorazione. La lama non è a contatto con il pezzo in lavorazione. Inserire la macchina. L'angolo della battuta serve da punto di rotazione, la macchina viene spostata lentamente attorno ad esso finché la lama viene inserita nel pezzo in lavorazione.
8. Manutenzione
Pulire la macchina regolarmente con aria compressa attraverso le feritoie di ventilazione.
Pulire regolarmente il dispositivo di serraggio rapido della lama (3) e passarlo con aria compressa. Non oliare né ingrassare.
9. Accessori
Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).
Vedere pagina 4.
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.
A Assortimento di lame completo per i più svariati materiali ed applicazioni
B Caricabatteria: ASC 145 (6.27378), ASC 55 (6.27044)
C Batterie: 8,0 Ah (6.25369), 5,5 Ah (625368), 5,2 Ah (6.25028)
D Stick lubrorefrigerante per raffreddare le lame durante il taglio di metalli.
Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
ITALIANOit
10. Riparazione
Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da ricisti specializzati.
In caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.
11. Tutela dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.
Le batterie non vanno smaltite come rifiuti domestici. Consegnare le batterie difettose o usate al rivenditore Metabo.
Non gettare le batterie in acqua.
Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli apparecchi
elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.
Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad es. isolandoli con nastro adesivo).
12. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Con riserva di modifiche ai fini del miglioramento tecnologico.
U =tensione della batteria
n_0 =numero di corse a vuoto s = lunghezza corsa
T_1 =profondità di taglio max. legno
T_2 = profondità di taglio max. metallo (O = tubo)
m = peso (con la batteria più piccola)
Valori rilevati secondo EN 62841.
Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate).
Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C
--- Corrente continua
I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi).
Valori di emissione
Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effettivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzativo.
Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 62841:
a_h, B =valore di emissione vibrazioni (taglio di piastre di fissaggio)
a_h, WB =valore di emissione vibrazioni (taglio di travi di legno)
K_n, = Grado d'incertezza (vibrazioni)
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare protezioni acustiche.
