MANUAL DE USUARIO SSEP 18 LT BL METABO

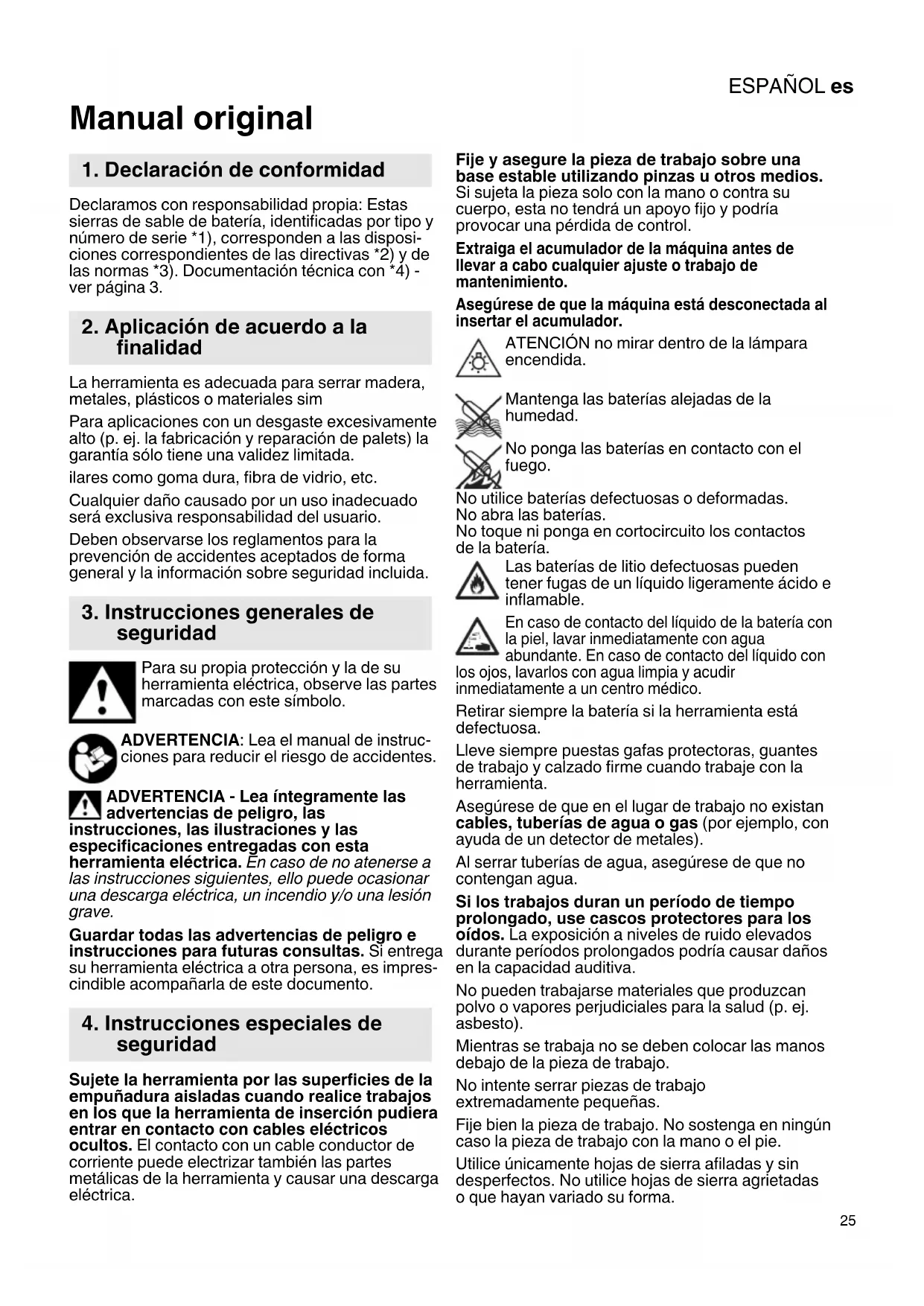

Manual original Declaramos con responsabilidad propia: Estas sierras de sable de batería, identificadas por tipo y número de serie *1), corresponden a las disposi- ciones correspondientes de las directivas *2) y de las normas *3). Documentación técnica con *4) - ver página 3. La herramienta es adecuada para serrar madera, metales, plásticos o materiales sim Para aplicaciones con un desgaste excesivamente alto (p. ej. la fabricación y reparación de palets) la garantía sólo tiene una validez limitada. ilares como goma dura, fibra de vidrio, etc. Cualquier daño causado por un uso inadecuado será exclusiva responsabilidad del usuario. Deben observarse los reglamentos para la prevención de accidentes aceptados de forma general y la información sobre seguridad incluida. Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. ADVERTENCIA - Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. Si entrega su herramienta eléctrica a otra persona, es impres- cindible acompañarla de este documento. Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. Fije y asegure la pieza de trabajo sobre una base estable utilizando pinzas u otros medios. Si sujeta la pieza solo con la mano o contra su cuerpo, esta no tendrá un apoyo fijo y podría provocar una pérdida de control. Extraiga el acumulador de la máquina antes de llevar a cabo cualquier ajuste o trabajo de mantenimiento. Asegúrese de que la máquina está desconectada al insertar el acumulador. ATENCIÓN no mirar dentro de la lámpara encendida. Mantenga las baterías alejadas de la humedad. No ponga las baterías en contacto con el fuego. No utilice baterías defectuosas o deformadas. No abra las baterías. No toque ni ponga en cortocircuito los contactos de la batería. Las baterías de litio defectuosas pueden tener fugas de un líquido ligeramente ácido e inflamable. En caso de contacto del líquido de la batería con la piel, lavar inmediatamente con agua abundante. En caso de contacto del líquido con los ojos, lavarlos con agua limpia y acudir inmediatamente a un centro médico. Retirar siempre la batería si la herramienta está defectuosa. Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con la herramienta. Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales). Al serrar tuberías de agua, asegúrese de que no contengan agua. Si los trabajos duran un período de tiempo prolongado, use cascos protectores para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados podría causar daños en la capacidad auditiva. No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto). Mientras se trabaja no se deben colocar las manos debajo de la pieza de trabajo. No intente serrar piezas de trabajo extremadamente pequeñas. Fije bien la pieza de trabajo. No sostenga en ningún caso la pieza de trabajo con la mano o el pie. Utilice únicamente hojas de sierra afiladas y sin desperfectos. No utilice hojas de sierra agrietadas o que hayan variado su forma.

1. Declaración de conformidad

2. Aplicación de acuerdo a la

3. Instrucciones generales de

4. Instrucciones especiales de

Apoye el tope de forma segura sobre la pieza de trabajo cuando sierre. Sujete siempre la herramienta por las empuñaduras existentes con ambas manos, adopte una postura segura y trabaje concentrado. Riesgo de sufrir lesiones debido al filo de la hoja de sierra. No toque la hoja de sierra cuando esté en movimiento. La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares. Extraiga el acumulador de la máquina en caso de no usarla. Reducir la exposición al polvo: ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, - Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y - Arsénico y cromo procedentes de madera de construcción tratada químicamente El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo. Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos). Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille. Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Véase la página 2. 1 Pulsador para ajustar el tope 2 Tope 3 Dispositivo de tensado de hoja de sierra 4 Luz de trabajo LED 5 Palanca del dispositivo de sujeción de la hoja de sierra 6 Empuñadura delantera 7 Botón de bloqueo de conexión 8 Interruptor 9 Empuñadura trasera 10 Desenclavamiento de la batería 11 Batería** 12 Tecla del indicador de capacidad* 13 Indicador de señal y capacidad* 14 Carrera pendular 15 Gancho para andamio*

• En función de la variante **Tal vez no incluido en el volumen de suministro Extraiga el acumulador de la herramienta antes de llevar a cabo cualquier ajuste o trabajo de mantenimiento. Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo.

Cargue la batería antes de utilizar la herramienta. (11) Si detecta una disminución de potencia, vuelva a cargar la batería. Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal: (13) - (12) Al presionar el botón, los testigos LED indican el nivel de carga.

5. Descripción general

puesta en marcha, ajusteESPAÑOL es

- Si un testigo LED parpadea, la batería se encuentra prácticamente vacía y debe recargarse. Retirar: Pulsar el botón de desbloqueo de la batería (10) y tirar de la batería hacia delante (11). Inserción: Empujar la batería (11) hasta que quede encajada.

6.2 Insertar, retirar la hoja de sierra (véase

fig. A pág. 2) No toque la hoja de sierra justo después de trabajar con la herramienta, ya que puede estar extremadamente caliente y provocarle quemaduras. 1 Tire hacia arriba de la palanca (5) del dispositivo de sujeción de la hoja de sierra y manténgala en esa posición. 2 Monte la hoja de sierra hasta el tope y/o retírela. 3 Suelte la (5) palanca. 4 Compruebe que la hoja de sierra esté fijada de forma segura. Véase la serie de imágenes A

Desplazando el tope (2) se puede limitar la profundidad de corte (p. ej. al serrar delante de una pared). El tope puede extraerse. No utilice el aparato sin tope (2). Desplace ocasionalmente el tope (2) para permitir un desgaste uniforme de la hoja de sierra.

1. Pulse y mantenga pulsado el botón (1) y

desplace el tope (2) a la posición deseada.

2. Suelte el botón (1) y, si procede, desplace el

tope (2) hasta que la palanca vuelva a encajar. Controle el encaje seguro del tope (2). Debe quedar bien encajado.

7.1 Conexión y desconexión cantidad de

carreras Bloqueo de conexión (7): Pulsador interruptor (8) bloqueado. Pulsador interruptor (8) desbloqueado. Conexión, número de revoluciones: pulse el interruptor (8). El número de carreras puede modificarse pulsando el interruptor. Desconexión: soltar interruptor (8).

7.2 Regulación progresiva del número

de carreras El número de carreras se puede modificar de forma progresiva, ejerciendo una presión diferente sobre el interruptor (9) y adaptarlo así al material y a las condiciones de trabajo.

7.3 Indicaciones de funcionamiento

Serrar: Utilice una hoja de sierra adecuada al material de trabajo. Presione la máquina con el tope (2) contra la pieza de trabajo. Conecte primero la máquina y, a continuación, aproxime la hoja de sierra a la pieza de trabajo. No toque ningún objeto o el suelo con la hoja de sierra en movimiento (peligro de rebote, rotura de la hoja de sierra) Ajuste el número de carreras al material de trabajo. Evite una presión excesiva sobre la hoja de sierra (especialmente en hojas de sierra largas). Desconecte la máquina de inmediato si se atasca la hoja de sierra. Agrande la hendidura de serrado con una herramienta adecuada y extraiga la herramienta. Desconecte la máquina tras finalizar el corte de sierra y extráigala de la hendidura de serrado una vez que la hoja de sierra se haya detenido (peligro de rebote).

7.4 Activación y desactivación de la carrera

pendular Active la carrera pendular (14) para alcanzar una potencia de corte particularmente elevada con un giro en el sentido contrario a las agujas del reloj hasta el tope (Pos. I) y desactívela con un giro en el sentido de las agujas del reloj hasta el tope (Pos. 0) (véase fig. B pág. 2). Cortes de profundidad: Los cortes de profundidad sólo pueden realizarse en materiales blandos tales como la madera o el plástico. Utilice únicamente hojas de sierra cortas. Sujete la máquina con ambas manos por las empuñaduras provistas para ello. Adopte una postura segura y trabaje concentrado. Véase la imagen B, página 2: la máquina se presiona con el borde del tope (2) contra la pieza de trabajo. La hoja de sierra no toca la pieza de trabajo. Conectar la máquina. El canto del tope sirve como punto de giro mediante el que la máquina se endereza lentamente mientras la hoja de sierra se inserta en la pieza de trabajo. Limpie regularmente la herramienta con aire a presión por las ranuras de ventilación traseras. Limpie regularmente con aire a presión el dispositivo de sujeción rápida de la hoja de sierra (3). No lo engrase ni lubrifique. Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System). Véase la página 4. Utilice únicamente accesorios que cumplan con los requerimientos y los datos indicados en estas indi- caciones de funcionamiento. A C) Amplia gama de hojas de sierra para los

9. AccesoriosESPAÑOLes

materiales y las aplicaciones más diversas B Cargador: ASC 145 (6.27378), ASC 55 (6.27044) C Acumuladores: 8,0 Ah (6.25369), 5,5 Ah (625368), 5,2 Ah (6.25028) D Lapicero refrigerante para enfriar las hojas de sierra al cortar metales. Programa completo de accesorios véase www.metabo.com o catálogo. Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de técnicos electricistas especializados. En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones nece- sarias. En la página web www.metabo.com puede descargar listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio. Los acumuladores no se deben desechar junto con la basura doméstica. Devuelva los acumuladores defectuosos o gastados a su distribuidor Metabo No sumerja en agua el acumulador. Sólo para países de la UE: No tire las herra- mientas eléctricas a la basura. Según la directiva europea 2012/19/EU sobre resi- duos de aparatos eléctricos y electrónicos y apli- cable por ley en cada país, las herramientas eléc- tricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modifica- ciones conforme al avance técnico. U =tensión de la batería

=Número de carreras en marcha en vacío s =Longitud de carrera

=profundidad de corte máxima madera

=profundidad de corte máxima metálico ( = tubo) m =peso (con la batería más pequeña) Valores de medición establecidos de acuerdo con EN 62841. Temperatura ambiental admitida de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C Corriente continua Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condi- ción de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 62841:

h, B =Valor de emisión de vibraciones (serrado de placas de sujeción)

h, WB =Valor de emisión de vibraciones (serrado de vigas de madera)

h,... =Inseguridad (vibración) Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores!

11. Protección ecológica

12. Especificaciones técnicasPORTUGUÊS pt

6.1 Conjunto de acumuladores
