Тип продукта	Сабельная пила аккумуляторная
Бренд	Metabo
Модель	SSEP 18 LT BL
Питание	Аккумулятор Li-Ion 18 В
Емкость совместимого аккумулятора	До 8,0 А·ч (например, 6.25369)
Вес (с легким аккумулятором)	Около 2,5 кг
Регулируемая скорость холостого хода	Да, нажатием на курок
Регулируемый маятниковый ход	Да, включается/выключается
Регулируемый упор	Да, для ограничения глубины реза
Безынструментальная фиксация полотна	Да, быстрый рычаг
Рабочий светодиод	Да
Крюк для подвешивания	Да (опционально)
Индикатор заряда аккумулятора	Да, на аккумуляторе
Блокировка от случайного пуска	Да, предохранительная кнопка
Рабочая температура	от -20 °C до 50 °C
Температура хранения	от 0 °C до 30 °C
Уровень шума	Может превышать 80 дБ(А) – используйте средства защиты слуха
Значения вибрации	Соответствуют NE 62841
Обслуживание	Очищать сжатым воздухом, не смазывать маслом или смазкой
Рекомендуемое применение	Древесина, металлы, пластик, твердая резина, ламинат
Совместимые аксессуары	Пильные полотна, зарядные устройства ASC 145/55, аккумуляторы Li-Power
Гарантия	Ограничена для приложений с высоким износом (например, поддоны)

Часто задаваемые вопросы - SSEP 18 LT BL METABO

Как установить пильное полотно на Metabo SSEP 18 LT BL ?

Потяните рычаг фиксатора полотна (5) вверх и удерживайте его. Вставьте полотно до упора или извлеките его. Отпустите рычаг и убедитесь, что полотно надежно закреплено.

Как отрегулировать глубину реза?

Нажмите и удерживайте кнопку (1), чтобы переместить упор (2) в нужное положение. Отпустите кнопку и убедитесь, что упор зафиксировался.

Как включить маятниковый ход?

Поверните ручку маятникового хода (14) против часовой стрелки до упора (положение I) для включения и по часовой стрелке (положение 0) для отключения.

Как зарядить аккумулятор?

Используйте совместимое зарядное устройство Metabo (например, ASC 145). Обратитесь к руководству по эксплуатации зарядного устройства для получения инструкций по зарядке.

Какие важные меры безопасности?

Всегда надевайте защитные очки, перчатки и защитную обувь. Не смотрите на светодиод. Защищайте аккумуляторы от влаги и огня. Держите инструмент за изолированные рукоятки при резке рядом с электрическими проводниками.

Как чистить пилу?

Регулярно очищайте инструмент, продувая сжатым воздухом через вентиляционные отверстия сзади. Также очищайте механизм зажима полотна (3) сжатым воздухом. Не наносите масло или смазку.

Какие материалы можно резать этой пилой?

Эта сабельная пила предназначена для резки древесины, металлов, пластиков, твердой резины, стеклопластика и т.д.

Как транспортировать Li-Ion аккумуляторы?

Отправка Li-Ion аккумуляторов подлежит законодательству об опасных грузах (UN 3480/3481). Отправляйте только неповрежденные аккумуляторы без утечек с защищенными контактами (например, изолентой). Проконсультируйтесь с перевозчиком.

Что делать при заклинивании полотна?

Немедленно остановите инструмент. Слегка расширьте пропил подходящим инструментом, затем извлеките пилу. Не пытайтесь приложить усилие.

Какие аксессуары совместимы с SSEP 18 LT BL?

Используйте только оригинальные аккумуляторы и аксессуары Metabo или CAS. Примеры: пильные полотна (серия A), зарядные устройства ASC 145/55, аккумуляторы 8,0/5,5/5,2 А·ч, охлаждающая смазочная палочка.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SSEP 18 LT BL METABO

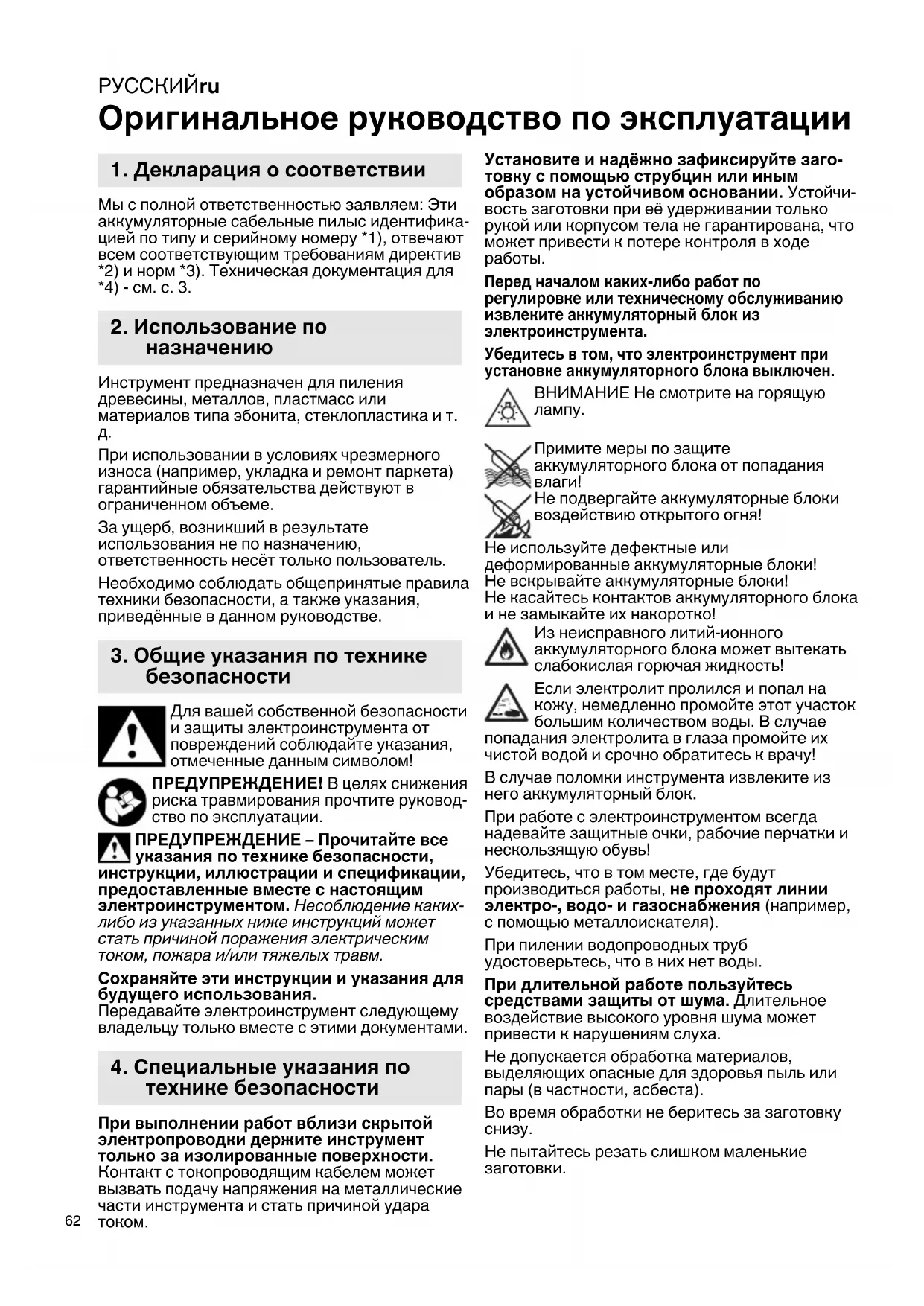

ru Оригинальное руководство по эксплуатации 62

Оригинальное руководство по эксплуатации

1. Декларация о соответствии

Мы с полной ответственностью заявляем: Эти аккумуляторные сабельные пилыс идентификацией по типу и серийному номеру *1), отвечают всем соответствующим требованиям директив *2) и норм *3). Техническая документация для *4) - см. с. 3.

2. Использование по назначению

Инструмент предназначен для пиления древесины, металлов, пластмасс или материалов типа эбонита, стеклопластика и т. д.

При использовании в условиях чрезмерного износа (например, укладка и ремонт паркета) гарантийные обязательства действуют в ограниченном объеме.

За ущерб, возникший в результате использования не по назначению, ответственность несёт только пользователь.

Необходимо соблюдать общепринятые правила техники безопасности, а также указания, приведённые в данном руководстве.

3. Общие указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом!

ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ – Прочитайте все указания по технике безопасности, грукции, иллюстрации и спецификации, доставленные вместе с настоящим ктроинструментом. Несоблюдение каких-ю из указанных ниже инструкций может быть причиной поражения электрическим м, пожара и/или тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Передавайте электроинструмент следующему владельцу только вместе с этими документами.

4. Специальные указания по технике безопасности

При выполнении работ вблизи скрытой электропроводки держите инструмент только за изолированные поверхности.

Контакт с токопроводящим кабелем может вызвать подачу напряжения на металлические части инструмента и стать причиной удара током.

Установите и надёжно зафинсируйте заготовку с помощью струбцин или иным образом на устойчивом основании. Устойчивость заготовки при её удерживании только рукой или корпусом тела не гарантирована, что может привести к потере контроля в ходе работы.

Перед началом каких-либо работ по регулировке или техническому обслуживанию извлеките аккумуляторный блок из электроинструмента.

Убедитесь в том, что электроинструмент при установке аккумуляторного блока выключен.

ВНИМАНИЕ Не смотрите на горящую лампу.

Примите меры по защите аккумуляторного блока от попадания влаги!

Не подвергайте аккумуляторные блоки воздействию открытого огня!

Не используйте дефектные или деформированные аккумуляторные блоки! Не вскрывайте аккумуляторные блоки! Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко!

Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае

попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

В случае поломки инструмента извлеките из него аккумуляторный блок.

При работе с электроинструментом всегда надевайте защитные очки, рабочие перчатки и нескользящую обувь!

Убедитесь, что в том месте, где будут производиться работы, не проходят линии электро-, водо- и газоснабжения (например, с помощью металлоискателя).

При пилении водопроводных труб удостоверьтесь, что в них нет воды.

При длительной работе пользуйтесь средствами защиты от шума. Длительное воздействие высокого уровня шума может привести к нарушениям слуха.

Не допускается обработка материалов, выделяющих опасные для здоровья пыль или пары (в частности, асбеста).

Во время обработки не беритесь за заготовку снизу.

Не пытайтесь резать слишком маленькие заготовки.

Надёжно фиксируйте обрабатываемую деталь. Ни в коем случае не подпирайте заготовку рукой или ногой.

Используйте только острые и неповрежденные пильные диски. Не используйте поврежденные пильные диски или пильные диски с измененной формой.

При пилении упор должен плотно прилегать к обрабатываемой детали.

Всегда крепко держите инструмент двумя руками за рукоятки, примите устойчивое положение и сконцентрируйте всё внимание на работе.

Опасность травмирования острым пильным полотном.

Не прикасайтесь к движущемуся пильному полотну! Удаляйте опилки и другой мусор только после полной остановки инструмента.

Если вы не используете инструмент, выньте из него аккумуляторный блок.

Снижение пылевой нагрузки:

ПРЕДУПРЕЖДЕНИЕ — пыль,

образовавшаяся в результате шлифовки

наждачной бумагой, распиливания, шлифовки, сверления и других видов работ, содержит химические вещества, вызывающие рак, врожденные дефекты или другие повреждения репродуктивной системы. Примеры таких химических веществ:

• свинец в краске с содержанием свинца,
• минеральная пыль со строительного кирпича, цемента и других веществ кирпичной кладки, а также
• мышьяк и хром из химически обработанной древесины.

Степень риска зависит от того, как часто вы выполняете этот вид работ. Чтобы уменьшить воздействие химических веществ: работайте в помещениях с достаточной вентиляцией и утвержденным личным защитным снаряжением, например, респиратор, разработанный специально для фильтрации микроскопических частиц.

Это также касается пыли от других материалов, например, некоторых видов дерева (древесная пыль дуба или бука), металла, асбеста. Другие известные заболевания — это, например, аллергические реакции, заболевания дыхательных путей. Не допускайте попадания пыли внутрь организма.

Соблюдайте директивы, относящиеся к вашим условиям, и национальные предписания, включая обрабатываемый материал, персонал, варианты применения и место проведения работ (например, положения об охране труда или об утилизации).

Обеспечьте удаление образующихся частиц, не допускайте образования отложений в окружающем пространстве.

Для специальных работ используйте подходящую оснастку. Это позволит сократить количество частиц, неконтролируемо выбрасываемых в окружающую среду. Используйте подходящее устройство удаления пыли.

Для уменьшения пылевой нагрузки:

- не направляйте выбрасываемые из инструмента частицы и отработанный воздух на себя, находящихся рядом людей или на скопления пыли;

- используйте вытяжное устройство и/или воздухоочиститель;

- хорошо проветривайте рабочее место и содержите его в чистоте с помощью пылесоса. Подметание или продувка только поднимает пыль в воздух.

- Обрабатывайте пылесосом или стирайте защитную одежду. Не продувайте одежду воздухом, не выбивайте и не сметайте с нее пыль.

Транспортировка литий-ионных аккумуляторных блоков

Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных грузов (UN 3480 и UN 3481). При отправке литий-ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo.

Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из инструмента. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой).

5. Обзор

См. стр. 2.

1 Кнопка для регулировки упора
2 Упор
3 Зажимное приспособление для пильного полотна

4 Светодиодная подсветка

5 Рычаг зажимного приспособления пильного полотна

6 Передняя рукоятка

7 Кнопка блокировки включения

8 Нажимной переключатель

9 Задняя рукоятка

10 Кнопка для разблокировки аккумуляторного блока

11 Аккумуляторный блок**

12 Кнопка индикатора емкости*

13 Индикатор емкости и сигнальный индикатор *

14 Маятниковый ход

15 Подвеска*

* Зависит от модели

**Может не входить в комплект поставки

6. Монтаж, ввод в эксплуатацию, регулировка

Перед началом каких-либо работ по регулировке или техническому обслуживанию извлеките аккумуляторный блок из электроинструмента.

Указания по зарядке аккумуляторного блока см. в руководстве по эксплуатации зарядного устройства Metabo.

6.1 Аккумуляторный блок

Перед использованием зарядите аккумуляторный блок (11).

При снижении мощности зарядите аккумуляторный блок.

Литий-ионные аккумуляторные блоки „Li-Power“ имеют сигнальный индикатор ёмкости (13):

• Нажмите на кнопку (12), и светодиоды покажут степень заряда.
• Один мигающий светодиод указывает на то, что аккумуляторный блок почти разряжен и требует зарядки.

Снятие:

Нажмите на кнопку разблокировки аккумуляторного блока (10) и выньте аккумуляторный блок (11) вперёд.

Установка:

Вставьте аккумуляторный блок (11) до щелчка.

6.2 Установка и извлечение пильного полотна (см. рис. А на стр. 2)

Непосредственно после работы не прикасайтесь к пильному полотну, т. к. оно может быть очень горячим и вызывать ожоги кожи.

1 Потяните наверх и удерживайте рычаг (5) зажимного приспособления пильного полотна.
2 Пильное полотно вставьте до упора или извлеките пильное полотно.
3 Отпустите рычаг (5).
4 Проверьте фиксацию пильного полотна. См. серию рисунков А

6.3 Регулировка упора

Сдвигая упор (2) можно ограничивать глубину пиления (например, при пилении перед стеной). Упор является съемным.

Запрещается использовать инструмент без упора (2).

Время от времени сдвигайте упор (2), чтобы обеспечить равномерный износ пильного полотна.

1. Нажмите и удерживайте нажатой кнопку (1) и сдвиньте упор (2) в нужное положение.
2. Отпустите кнопку (1) и, если необходимо,

сдвиньте упор (2) до фиксации рычага.

Проверьте надежное крепление упора (2). Упор должен быть зафиксирован.

7. Эксплуатация

7.1 Включение/выключение, частота хода Блокиратор включения (7):

Нажимной переключатель (8) блокирован. Нажимной переключатель (8) разблокирован.

Включение, частота вращения: нажмите нажимной переключатель (8). Нажатием на переключатель можно изменять частоту хода.

Отключение: отпустите нажимной переключатель (8).

7.2 Плавная регулировка числа ходов

Число ходов плавно регулируется под материал и условия работы различной силой нажатия переключателя (9).

7.3 Указания по эксплуатации Пиление:

Используйте пильное полотно, предназначенное для обрабатываемого материала.

Прижмите электроинструмент упором (2) к заготовке. Включите электроинструмент, лишь после этого подведите пильное полотно к заготовке.

Не касайтесь движущимся пильным полотном никаких предметов или земли (опасность отдачи, облом пильного полотна!)

Настройте число ходов на обрабатываемый материал.

Избегайте излишнего давления на пильное полотно (особенно при работе с длинными пильными полотнами).

При защемлении пильного полотна немедленно выключите электроинструмент. Немного разведите пропил с помощью подходящего инструмента и выньте электроинструмент.

После окончания пиления выключите электроинструмент, выньте его из пропила и отложите в сторону лишь после того, как пильное полотно полностью остановится (опасность отдачи).

7.4 Активация и деактивация маятникового хода

Активируйте маятниковый ход (14) для особенно высокой производительности резания путем поворота против часовой стрелки до упора (поз. 1), и деактивируйте путем поворота по часовой стрелке до упора (поз. 0) (см. рис. В, стр. 2).

Погружной пропил:

Погружные пропилы можно выполнять только в мягких материалах, таких, как древесина или

пластик. Используйте только короткие пильные полотна.

Крепко держите инструмент двумя руками за рукоятки, примите устойчивое положение и сконцентрируйте всё внимание на работе.

См. рис. В, с. 2: электроинструмент прижимается краем упора (2) к обрабатываемой детали. Пильное полотно не касается обрабатываемой детали. Включите инструмент. Угол упора служит центром вращения, чтобы медленно направлять электроинструмент, при этом пильное полотно врезается в обрабатываемую деталь.

8. Техническое обслуживание

Регулярно продувайте электроинструмент сжатым воздухом через заднюю вентиляционную щель.

Регулярно очищайте быстрозажимное приспособление (3) для пильного полотна и продувайте сжатым воздухом. Не смазывайте маслом или консистентной смазкой.

9. Принадлежности

Следует использовать только оригинальные аккумуляторные блоки и принадлежности Metabo или CAS (Cordless Alliance System).

CM. c. 4.

Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации.

А Обширный ассортимент пильных полотен для самых разных материалов и областей применения
В Зарядное устройство: ASC 145 (6.27378), ASC 55 (6.27044)
С Аккумуляторные блоки: 8,0 Ah (6.25369), 5,5 Ah (625368), 5,2 Ah (6.25028)
D Смазочный стержень для охлаждения пильных полотен при пилении металлов.
Программа принадлежностей см. на сайте www.metabo.com или в каталоге.

10. Ремонт

К ремонту электроинструмента допускаются только квалифицированные специалы-электрики!

Для ремонта электроинструмента производства Metabo обращайтесь в ближайшее представительство Metabo. Адреса см. на сайте www.metabo.com.

Списки запасных частей можно скачать на сайте www.metabo.com.

11. Защита окружающей среды

Выполняйте национальные правила утилизации и переработки отслужившего электроинструмента, упаковки и принадлежностей.

Упаковочные материалы утилизируются в соответствии с их маркировкой согласно коммунальным правилам. Дополнительную информацию можно найти на сайте www.metabo.com в разделе «Сервис».

Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo!

Не выбрасывайте аккумуляторные блоки в водоемы!

Только для стран ЕС: не выбрасывайте электроинструменты вместе с бытовыми отходами! Согласно Директиве 2012/19/

EU по отходам электрического и электронного оборудования и гармонизированным национальным стандартам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

Прежде чем произвести утилизацию аккумуляторного блока, разрядите его в электроинструменте. Примите меры во избежание короткого замыкания контактов (например, изолируйте клейкой лентой).

12. Технические характеристики

Пояснения к данным, указанным на с. 3.

Оставляем за собой право на технические изменения.

U = напряжение аккумуляторного блока n_0 = частота хода на холостых оборотах s = длина хода

T_1 =макс. глубина реза дерево

T_2 = макс. глубина реза металлический (○ = труба)

m = масса (с самым легким аккумуля- торным блоком)

Результаты измерений получены в соответствии со стандартом EN 62841.

Допустимая температура окружающего воздуха при эксплуатации: от -20^ до 50^ (ограниченная работоспособность при температуре ниже 0^ ). Допустимая температура окружающего воздуха при хранении: от 0^ до 30^ .

--- Постоянный ток

На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами.

Значения шума и вибрации

Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных электроинструментов. В

РУССКИЙRU

зависимости от условий эксплуатации, состояния электроинструмента или рабочих (сменных) инструментов фактическая нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учитывайте перерывы в работе и фазы работы с пониженной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений шума и вибрации.

Суммарное значение вибрации (векторная сумма трех направлений) рассчитывается в соответствии со стандартом EN 62841:

a_h, B =значение вибрации (при распиливании ДСП)

a_h, WB =значение вибрации (при распиливании деревянных балок)

K_n, =коэффициент погрешности (вибрация)

Во время работы уровень шума может превышать 80 дБ(А).

Надевайте защитные наушники!

EAC

Информация для покупателя:

Сертификат соответствия: № ЕАЭС RU C-DE.ГБ09.В.00065/19, срок действия с 29.08.2019 по 28.08.2024 г., выдан органом по сертификации продукции Общество с ограниченной ответственностью "Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

Страна изготовления: Китай

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва, ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: [phone]

Дата производства указана на информационной табличке инструмента в формате мм/ггггл

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).

U =напруга акумуляторного блока
