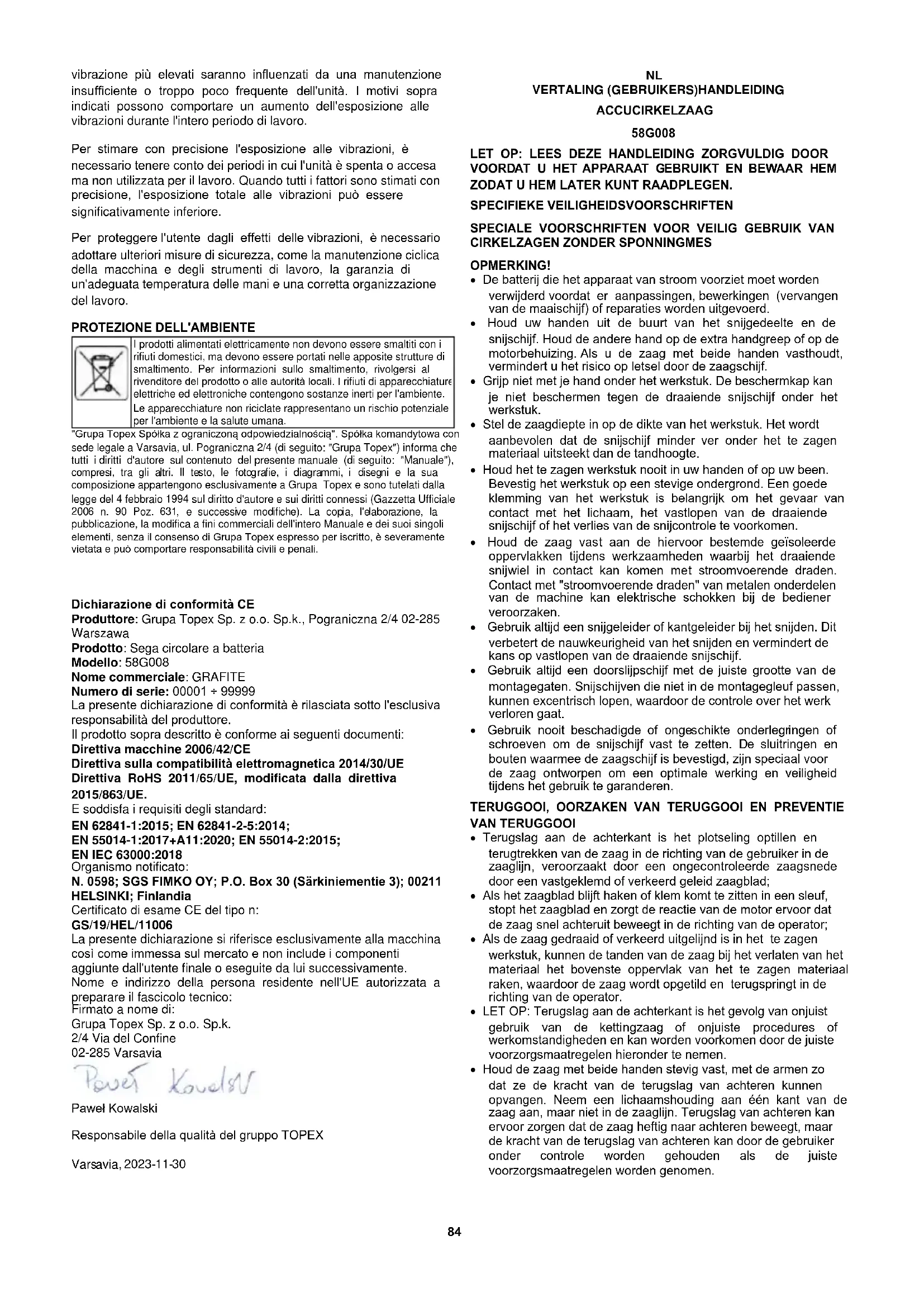

GEBRUIKSAANWIJZING 58G008 Graphite

• De batterij die het apparaat van stroom voorziet moet worden verwijderd voordat er aanpassingen, bewerkingen (vervangen van de maaischijf) of reparaties worden uitgevoerd.

• Houd uw handen uit de buurt van het snijgedeelte en de snijschijf. Houd de andere hand op de extra handgreep of op de motorbehuizing. Als u de zaag met beide handen vasthoudt, vermindert u het risico op letsel door de zaagschijf.

• Grijp niet met je hand onder het werkstuk. De beschermkap kan je niet beschermen tegen de draaiende snijschijf onder het werkstuk.

• Stel de zaagdiepte in op de dikte van het werkstuk. Het wordt aanbevolen dat de snijschijf minder ver onder het te zagen materiaal uitsteekt dan de tandhoogte.

• Houd het te zagen werkstuk nooit in uw handen of op uw been. Bevestig het werkstuk op een stevige ondergrond. Een goede klemming van het werkstuk is belangrijk om het gevaar van contact met het lichaam, het vastlopen van de draaiende snijschijf of het verlies van de snijcontrole te voorkomen.

• Houd de zaag vast aan de hiervoor bestemde geïsoleerde oppervlakken tijdens werkzaamheden waarbij het draaiende snijwiel in contact kan komen met stroomvoerende draden. Contact met "stroomvoerende draden" van metalen onderdelen van de machine kan elektrische schokken bij de bediener veroorzaken.

• Gebruik altijd een snijgeleider of kantgeleider bij het snijden. Dit verbetert de nauwkeurigheid van het snijden en vermindert de kans op vastlopen van de draaiende snijschijf.

• Gebruik altijd een doorslijpschijf met de juiste grootte van de montagegaten. Snijschijven die niet in de montagegleuf passen, kunnen excentrisch lopen, waardoor de controle over het werk verloren gaat.

• Gebruik nooit beschadigde of ongeschikte onderlegringen of schroeven om de snijschijf vast te zetten. De sluitringen en bouten waarmee de zaagschijf is bevestigd, zijn speciaal voor de zaag ontworpen om een optimale werking en veiligheid tijdens het gebruik te garanderen.

• Terugslag aan de achterkant is het plotseling optillen en terugtrekken van de zaag in de richting van de gebruiker in de zaaglijn, veroorzaakt door een ongecontroleerde zaagsnede door een vastgeklemd of verkeerd geleid zaagblad;

• Als het zaagblad blijft haken of klem komt te zitten in een sleuf, stopt het zaagblad en zorgt de reactie van de motor ervoor dat de zaag snel achteruit beweegt in de richting van de operator;

• Als de zaag gedraaid of verkeerd uitgelijnd is in het te zagen werkstuk, kunnen de tanden van de zaag bij het verlaten van het materiaal het bovenste oppervlak van het te zagen materiaal raken, waardoor de zaag wordt opgetild en terugspringt in de richting van de operator.

• LET OP: Terugslag aan de achterkant is het gevolg van onjuist gebruik van de kettingzaag of onjuiste procedures of werkomstandigheden en kan worden voorkomen door de juiste voorzorgsmaatregelen hieronder te nemen.

• Houd de zaag met beide handen stevig vast, met de armen zo dat ze de kracht van de terugslag van achteren kunnen opvangen. Neem een lichaamshouding aan één kant van de zaag aan, maar niet in de zaaglijn. Terugslag van achteren kan ervoor zorgen dat de zaag heftig naar achteren beweegt, maar de kracht van de terugslag van achteren kan door de gebruiker onder controle worden gehouden als de juiste voorzorgsmaatregelen worden genomen.85

• Wanneer de zaagschijf vastloopt of om een andere reden stopt met zagen, laat u de schakelknop los en houdt u de zaag stil in het materiaal totdat de zaagschijf volledig stopt.

• Probeer nooit de zaagschijf uit het doorgesneden materiaal te halen of de zaag achteruit te trekken zolang de zaagschijf beweegt, dit kan terugslag van achteren veroorzaken. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van de zaagschijf weg te nemen.

• Wanneer u de zaag opnieuw in het werkstuk start, centreert u de zaagschijf in de zaagsnede en controleert u of de tanden van de zaagschijf niet in het materiaal vastlopen. Als de zaagschijf bij het herstarten vastloopt, kan deze eruit glijden of speling tegen het werkstuk veroorzaken.

• Ondersteun grote platen om het risico op vastklemmen en terugslag van de zaag te minimaliseren. Grote platen hebben de neiging om door te buigen onder hun eigen gewicht. Ondersteuningen moeten aan beide kanten onder de plaat worden geplaatst, dicht bij de zaaglijn en dicht bij de rand van de plaat.

• Gebruik geen botte of beschadigde snijschijven. Niet geslepen of verkeerd uitgelijnde tanden van de snijschijf creëren een smalle snede, wat leidt tot overmatige wrijving, vastlopen van de snijschijf en terugslag van achteren.

• Stel de zaagdiepte en hellingshoekklemmen goed in voordat u gaat zagen. Als de zaaginstellingen tijdens de zaagsnede veranderen, kan dit leiden tot vastlopen en terugslag.

• Wees vooral voorzichtig bij het maken van insteeksnedes in scheidingswanden. De snijschijf kan andere objecten doorsnijden die van buitenaf niet zichtbaar zijn, waardoor terugslag kan ontstaan.

FUNCTIES VAN DE ONDERSTE BESCHERMKAP

• Controleer voor elk gebruik of de bodembeschermkap correct is ingetrokken. Gebruik de motorzaag niet als de bodembeschermkap niet vrij beweegt en niet onmiddellijk loskomt. De bodembeschermkap nooit in geopende stand bevestigen of laten staan. Als de zaag per ongeluk valt, kan de bodembescherming worden verbogen. Til de bodembeschermkap op met behulp van de terugtrekgreep en controleer of deze vrij beweegt en het zaagblad of andere delen van de machine niet raakt voor elke hoek- en zaagdiepte- instelling.

• Controleer de werking van de veer van de bodembescherming. Als de bodembeschermer en de veer niet goed werken, moeten ze voor gebruik gerepareerd worden. Een slechte werking van de bodembeschermer kan worden vertraagd door beschadigde onderdelen, kleverige aanslag of opeenhoping van afval.

• - Handmatig terugtrekken van de bodembescherming is alleen toegestaan voor speciale snedes zoals "induwsnedes" en "samengestelde snedes". Breng de onderste beschermkap omhoog met de terugtrekhendel en wanneer de snijschijf in het materiaal dringt, moet de onderste beschermkap worden losgelaten. Voor alle andere snedes wordt aanbevolen om de bodembeschermer automatisch te laten werken.

• Controleer altijd of de onderste beschermkap de zaagschijf bedekt voordat u de zaag op de werkbank of vloer legt. Een onbedekte, draaiende zaagschijf zorgt ervoor dat de zaag achteruit beweegt en alles op zijn weg doorzaagt. Houd rekening met de tijd die de zaagschijf nodig heeft om te stoppen na het uitschakelen. AANVULLENDE VEILIGHEIDSINSTRUCTIES

• Gebruik geen snijschijven die beschadigd of vervormd zijn.

• Gebruik geen schuurschijven.

• Gebruik alleen door de fabrikant aanbevolen doorslijpschijven die voldoen aan de vereisten van EN 847-1.

• Gebruik geen snijschijven zonder hardmetalen tanden.

• Stof van bepaalde houtsoorten kan een gevaar vormen voor de gezondheid. Direct lichamelijk contact met het stof kan allergische reacties en/of aandoeningen aan de luchtwegen veroorzaken bij de bediener of mensen in de buurt. Stof van eiken of beuken wordt als kankerverwekkend beschouwd, vooral in combinatie met houtverduurzamingsmiddelen. Gebruik persoonlijke beschermingsmiddelen zoals: - gehoorbeschermers om het risico op gehoorverlies te verkleinen; - oogbescherming; - ademhalingsbescherming om het risico op het inademen van schadelijk stof te verminderen; - handschoenen voor het hanteren van snijschijven en andere ruwe en scherpe materialen (snijschijven moeten zoveel mogelijk bij de opening worden vastgehouden); Sluit een stofafzuigsysteem aan bij het zagen van hout.

• Het is belangrijk om een snijschijf te kiezen op basis van het type materiaal dat moet worden gesneden.

• Gebruik de kettingzaag niet om andere materialen dan hout of houtachtige materialen te zagen.

• Gebruik de kettingzaag niet zonder de beschermkap of wanneer deze geblokkeerd is.

• De vloer in het gebied waar de machine werkt, moet goed onderhouden zijn zonder los materiaal of uitsteeksels.

• Het werkgebied moet voldoende verlicht zijn.

• De werknemer die de machine bedient, moet goed zijn opgeleid in het gebruik, de bediening en het hanteren van de machine.

• Let op de maximumsnelheid die op de snijschijf staat aangegeven.

• Zorg ervoor dat de gebruikte onderdelen voldoen aan de aanbevelingen van de fabrikant.

• Als de zaag is uitgerust met een laser, is vervanging door een ander type laser niet toegestaan en moeten reparaties worden uitgevoerd door een servicecentrum.

• Gebruik het apparaat niet stationair. Het is niet geschikt voor gebruik met een zaagtafel.

VEILIGHEIDSREGELS VOOR HET LASERAPPARAAT

• Het laserapparaat dat wordt gebruikt bij de constructie van de zaag is van klasse 2, met een maximaal vermogen van <1 mW, bij een stralingsgolflengte van λ = 650 nm. Een dergelijk apparaat is niet gevaarlijk voor het gezichtsvermogen, maar men moet niet direct in de richting van de stralingsbron kijken (risico op tijdelijke blindheid).

• WAARSCHUWING! Kijk niet rechtstreeks in de laserstraal. Er bestaat gevaar. Neem de volgende veiligheidsregels in acht.

• Gebruik het laserapparaat in overeenstemming met de aanbevelingen van de fabrikant.

• Richt de laserstraal nooit opzettelijk of onopzettelijk op mensen, dieren of een ander voorwerp dan het werkmateriaal.

• De laserstraal mag niet per ongeluk langer dan 0,25 seconden op de ogen van omstanders en dieren worden gericht, bijvoorbeeld door de lichtstraal door spiegels te richten.

• Het is altijd nodig om ervoor te zorgen dat het laserlicht wordt gericht op een materiaal dat geen reflecterende oppervlakken heeft.

• Glanzend plaatstaal (of andere materialen met een reflecterend oppervlak) staat het gebruik van laserlicht niet toe, omdat dit dan kan leiden tot gevaarlijke reflecties in de richting van de operator, derden of dieren.

• Vervang de lasereenheid niet door een ander type. Alle reparaties moeten worden uitgevoerd door de fabrikant of een bevoegd persoon. LET OP! Aanpassingen anders dan aangegeven in deze handleiding brengen het risico van blootstelling aan laserstraling met zich mee! ATTENTIE: Het apparaat is bedoeld voor gebruik binnenshuis. Ondanks het inherent veilige ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, bestaat er altijd een risico op restletsel tijdens het gebruik. Uitleg van de gebruikte pictogrammen86 1.Opmerking: Neem speciale voorzorgsmaatregelen! 2.Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht! 3.Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, stofmasker). 4.Gebruik beschermende handschoenen. 5.Houd kinderen uit de buurt van het gereedschap. 6.Gebruik beschermende kleding. 7.Bescherm het apparaat tegen vocht. 8.Verwijder de batterij uit het apparaat voordat u de batterij aanpast of reinigt.

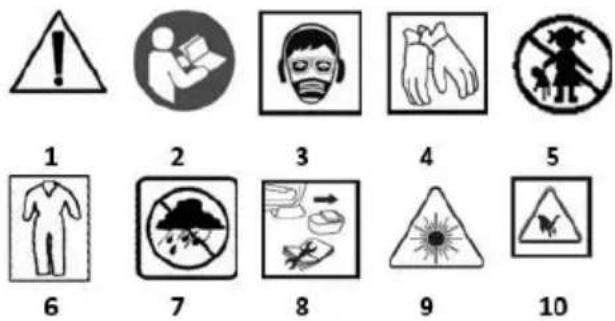

9. Voorzichtig: Laserstraling!

De cirkelzaag is een elektrisch gereedschap op batterijen. Het wordt aangedreven door een permanente magneet gelijkstroom- commutatormotor in combinatie met een tandwielkast. Dit type elektrisch gereedschap wordt veel gebruikt voor het zagen van hout en materialen op houtbasis. Het mag niet worden gebruikt voor het zagen van brandhout. Pogingen om de zaag te gebruiken voor andere doeleinden dan aangegeven, worden beschouwd als oneigenlijk gebruik. Gebruik de cirkelzaag alleen met geschikte hardmetalen zaagbladen. De cirkelzaag is bedoeld voor lichte werkzaamheden in servicewerkplaatsen en voor alle werkzaamheden op het gebied van doe-het-zelven. WAARSCHUWING! Gebruik het elektrische gereedschap niet verkeerd.

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding. 1.Stofafvoermondstuk 2.Bovenklep 3.Vergrendelknop schakelen 4.Schakelaar 5.Hendel bodemdeksel 6.Voorste handgreep 7.Laser 8.Snijschijf 9.Flensring 10.Bevestigingsschroef voor doorslijpschijf 11.Bodem 12.Zaagdieptegeleider 13.Basishandgreep

14. Contactdoos voor batterijbevestiging

17. Vergrendelknop voor voetinstelling

18.Snijlijnindicator voor 45° 19.Snijlijnindicator voor 0° 20.Parallelgeleider borgschroef 21.Knop voor dieptevergrendeling 22,Parallelgeleider

• Er kunnen verschillen zijn tussen de tekening en het product.

ZAAGDIEPTE INSTELLEN De zaagdiepte in een rechte hoek kan worden ingesteld van 0 tot 48 mm.

• Draai de vergrendelknop voor de zaagdiepte (21) los.

• Stel de gewenste snijdiepte in (met behulp van de schaal).

• Vergrendel de vergrendelknop voor de zaagdiepte (21) (afb. A).

INSTALLATIE VAN PARALLELLE SNIJGELEIDER

De parallelle snijgeleider kan aan de rechter- of linkerkant van de machinevoet worden gemonteerd.

• Draai de borgschroef van de parallelgeleider (20) los.

• Steek de parallelgeleider in de gaten in de voetplaat (16), stel de gewenste afstand in (met behulp van de schaalverdeling) en zet hem vast door de borgschroeven van de parallelgeleider (20) vast te draaien (afb. B). OPMERKING: De geleidestang van de parallelgeleider moet naar beneden wijzen. De parallelgeleider (22) kan ook worden gebruikt voor het afschuinen van 0

WAARSCHUWING: Laat uw hand of vingers nooit achter de draaiende zaag komen. Als de zaag terugspringt, kan deze op uw hand vallen en ernstig letsel veroorzaken. SCHARNIEREND BODEMDEKSEL De onderste beschermkap (11) van de snijschijf (8) duwt automatisch terug als deze in contact komt met het te snijden materiaal. Om hem handmatig te verwijderen, beweegt u de hendel voor de onderste beschermkap (5). STOFAFZUIGING De cirkelzaag is uitgerust met een stofafzuigaansluiting (1) voor het afzuigen van de spaanders en het stof die vrijkomen tijdens het zagen. BEDIENING / INSTELLINGEN AAN/UIT WAARSCHUWING! Houd de kettingzaag bij het starten met beide handen vast, omdat het koppel van de motor ervoor kan zorgen dat het motorapparaat ongecontroleerd ronddraait. Houd er rekening mee dat de bewegende delen van de motorzaag na het uitschakelen nog enige tijd doordraaien.

• Het apparaat is uitgerust met een veiligheidsschakelaar om onbedoelde activering te voorkomen. De veiligheidsknop bevindt zich aan beide zijden van de behuizing.

• Druk op een van de knoppen voor het vergrendelen van de schakelaar (3) en houd deze in deze positie (Afb. C).

• Druk op de aan/uit-knop (2) (Afb. D).

• Zodra het apparaat is gestart, kan de knop voor het vergrendelen van de schakelaar (3) worden losgelaten. Uitschakelen: Als u de druk op de aan/uit-knop (4) loslaat, stopt het apparaat. LASER ACTIE WAARSCHUWING! Kijk nooit direct in de laserstraal of de reflectie ervan op een gespiegeld oppervlak en richt de laserstraal nooit op een persoon.

• Telkens wanneer de vergrendelknop van de schakelaar (3) wordt ingedrukt, wordt de laser (7) verlicht. Dankzij het licht van87 de laserstraal kan de verkregen snijlijn beter worden gecontroleerd. De lasergenerator (7) die bij de zaag wordt geleverd, is ontworpen voor gebruik bij precisiesnijwerk.

• Druk op de vergrendelknop van de schakelaar (3) en de schakelaar (4).

• De laser begint een rode lijn uit te zenden die zichtbaar is op het materiaal.

• De snede moet langs deze lijn worden gemaakt. ATTENTIE: Snijstof kan het laserlicht dof maken, dus de lens van de laserprojector moet van tijd tot tijd worden gereinigd. SNIJDEN

• De snijlijn wordt bepaald door de snijlijnindicator (18) voor een hoek van 45

of (19) voor een hoek van 0

• Houd de zaag bij het begin van de werkzaamheden altijd stevig met beide handen vast en gebruik beide handgrepen.

• De zaag mag alleen worden ingeschakeld als deze uit de buurt is van het te zagen materiaal.

• Duw de zaag niet met te veel kracht, maar oefen een gematigde, continue druk uit.

• Laat de snijschijf volledig tot stilstand komen wanneer het snijden klaar is.

• Als de zaagsnede wordt onderbroken voordat deze klaar moet zijn, moet u bij het verdergaan eerst wachten tot de zaag na het starten zijn maximale snelheid heeft bereikt en vervolgens de snijschijf voorzichtig in het doorgesneden materiaal geleiden.

• Bij het zagen over de vezels van het materiaal (hout) hebben de vezels soms de neiging om omhoog te komen en af te scheuren (door de zaag op lage snelheid te bewegen wordt deze neiging geminimaliseerd).

• Zorg ervoor dat de bodembeschermer in zijn beweging de eindpositie bereikt.

• Zorg er altijd voor dat de vergrendelknop voor de zaagdiepte en de vergrendelknop voor de zaagvoetinstelling goed vastzitten voordat u gaat zagen.

• Alleen doorslijpschijven met de juiste buitendiameter en asgatdiameter van de doorslijpschijfzitting mogen met de zaag worden gebruikt.

• Het te snijden materiaal moet goed worden geïmmobiliseerd.

• Het bredere deel van de zaagvoet moet op het deel van het materiaal worden geplaatst dat niet wordt gezaagd. LET OP: Als de afmetingen van het materiaal klein zijn, moet het materiaal worden vastgezet met timmerklemmen. Er bestaat terugslaggevaar als het zaagblad niet over het materiaal glijdt, maar omhoog staat. WAARSCHUWING! Voldoende ondersteuning van het te zagen materiaal en een stevige grip op de zaag zorgen voor volledige controle over het elektrische gereedschap, waardoor het gevaar van persoonlijk letsel wordt vermeden. Probeer korte stukken materiaal niet met de hand te ondersteunen.

VOETAFSTELLING VOOR SCHUIN SNIJDEN

• Met de verstelbare zaagvoet kun je onder een hoek van 0

• Draai de vergrendelknop van de voetinstelling (17) los (fig. F).

• Stel de voet (16) in op de gewenste hoek (van 0

) met behulp van de schaal.

• Draai de vergrendelknop van de voetinstelling (17) vast. OPMERKING: Wanneer u onder een hoek zaagt, is er een groter risico op terugslag (grotere kans op vastlopen van het zaagblad), dus zorg ervoor dat het zaagblad volledig in het werkstuk grijpt. Zaag in een vloeiende beweging. SNIJDEN DOOR IN HET MATERIAAL TE SNIJDEN

• Stel de gewenste zaagdiepte in overeenkomstig de dikte van het te zagen materiaal.

• Kantel de zaag zodat de voorkant van de voet (16) van de zaag tegen het te zagen materiaal ligt en de markering 0

voor loodrechte zaagsneden op de lijn van de bedoelde zaagsnede ligt.

• Zodra de zaag aan het begin van het zagen is gepositioneerd, zet u de bodembeschermkap (11) omhoog met behulp van de hendel voor de bodembeschermkap (5) (zaagblad omhoog boven het materiaal).

• Start het elektrische gereedschap en wacht tot de snijschijf op volle snelheid draait.

• Laat de zaag geleidelijk zakken door de zaagschijf in het materiaal te duwen (tijdens deze beweging moet de voorkant van de zaagvoet in contact zijn met het oppervlak van het materiaal).

• Laat de onderste beschermkap los wanneer de snijschijf begint te snijden.

• Wanneer de zaagvoet met het volledige oppervlak op het materiaal rust, gaat u verder met zagen door de zaag naar voren te bewegen.

• Draai de zaag nooit achteruit met een draaiende doorslijpschijf, omdat er dan kans is op terugslag.

• Voltooi de zaagsnede in omgekeerde volgorde van het begin door de zaag rond de contactlijn tussen de voorkant van de zaagvoet en het werkstuk te draaien.

• Laat de zaagschijf volledig tot stilstand komen voordat u de zaag uit het materiaal trekt als de zaag is uitgeschakeld.

• Indien nodig moeten de hoekafschuiningen worden afgewerkt met een cirkelzaag of handzaag.

GROTE STUKKEN MATERIAAL SNIJDEN OF AFSNIJDEN

ATTENTIE: Wanneer u grotere planken of planken zaagt, moet u ze goed ondersteunen om mogelijke schokken van de snijschijf (terugslageffect) door het vastlopen van de schijf in de zaagsnede te voorkomen.

BEDIENING EN ONDERHOUD

WAARSCHUWING! Verwijder de batterij uit het apparaat voordat u het apparaat installeert, bijstelt, repareert of bedient.

• Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken.

• Gebruik geen water of andere vloeistoffen om schoon te maken.

• Het apparaat moet worden schoongemaakt met een borstel of worden doorgeblazen met perslucht onder lage druk.

• Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het toestel te voorkomen. Reinig de ventilatiesleuven niet door scherpe voorwerpen zoals schroevendraaiers of soortgelijke voorwerpen in de sleuven te steken.

• Bij normaal gebruik wordt de zaagschijf na verloop van tijd bot. Een teken van het dof worden van de zaagschijf is de noodzaak om de druk te verhogen bij het bewegen van de zaag tijdens het zagen.

• Als de snijschijf beschadigd blijkt te zijn, moet deze onmiddellijk worden vervangen.

• De snijschijf moet altijd scherp zijn.

• Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen.

• Bewaar het apparaat met verwijderde batterij.

VERVANGEN VAN DE SNIJSCHIJF

• Draai met de meegeleverde sleutel de schroef los die de snijschijf (10) vasthoudt door linksom te draaien.

• Om te voorkomen dat de zaagspindel draait, moet u de spindel vergrendelen met de spilvergrendelingsknop (15) (afb. G) wanneer u de bevestigingsschroef van de doorslijpschijf losdraait.

• Verwijder de buitenste flensring (9).

• Beweeg de onderste beschermkap (11) met behulp van de hendel voor de onderste beschermkap (5) zo ver mogelijk in de bovenste beschermkap (2) (controleer op dat moment de toestand en werking van de terugtrekveer van de onderste beschermkap).

• Steek de snijschijf (8) door de sleuf in de zaagvoet (16).

• Plaats de nieuwe snijschijf in een positie waarbij de uitlijning van de tanden van de snijschijf en de pijl erop volledig in lijn zijn met de richting die wordt aangegeven door de pijl op de onderste en bovenste beschermkap.

• Steek de zaagschijf door de sleuf in de zaagvoet en monteer deze op de spindel zodat deze tegen het oppervlak van de binnenflens wordt gedrukt en gecentreerd is op de ondersnijding.88

• Plaats de buitenste flensring (9) en draai de bevestigingsschroef van de snijschijf (10) vast door rechtsom te draaien.

• Plaats de inbussleutel altijd in de opbergruimte nadat de snijschijf is vervangen. LET OP: Monteer de snijschijf met de tanden in de juiste richting. De draairichting van de spindel van het elektrische gereedschap wordt aangegeven door een pijl op de zaagbehuizing. Wees extra voorzichtig wanneer u de doorslijpschijf vastpakt. Gebruik beschermende handschoenen om uw handen te beschermen tegen contact met de scherpe tanden van de snijschijf. Eventuele defecten moeten worden verholpen door de geautoriseerde servicedienst van de fabrikant. TECHNISCHE SPECIFICATIES BEOORDELINGSGEGEVENS Parameter Waarde Accuspanning 18 V DC Snelheid (onbelast) 4200 min

Diagonaal snijbereik 0° ÷ 45° Max. buitendiameter van snijschijf 150 mm Binnendiameter van de snijschijf 10 mm Max. zaagdiepte In een hoek van 90˚ 48 mm In een hoek van 45˚ 36 mm IP-beschermingsgraad IPX0 Beschermingsklasse III Laserklasse

= 90,2 dB(A), K= 3 dB(A) Waarde trillingsversnelling hoofdhandgreep

Trillingsversnellingswaarde hulphandvat

Informatie over geluid en trillingen Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgezonden geluidsdrukniveau LpA en het geluidsvermogenniveau LwA (waarbij K de meetonzekerheid aangeeft). De trillingen die door de apparatuur worden uitgestraald, worden beschreven door de trillingsversnellingswaarde ah (waarbij K staat voor de meetonzekerheid). Het geluidsdrukemissieniveau LpA, het geluidsvermogenniveau LwA en de trillingsversnellingswaarde ah in deze instructies zijn gemeten in overeenstemming met EN 62841-1:2015. Het opgegeven trillingsniveau ah kan worden gebruikt om apparatuur te vergelijken en om een voorlopige beoordeling te maken van de blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Hogere trillingsniveaus worden beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig worden ingeschat, kan de totale blootstelling aan trillingen aanzienlijk lager uitvallen. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde afvalverwerkingsfaciliteiten worden gebracht. Neem contact op met de leverancier van uw product of de lokale overheid voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en vallen onder de wettelijke bescherming van de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van het gehele Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid. EG-verklaring van overeenstemming Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Product: Draadloze cirkelzaag Model: 58G008 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU En voldoet aan de eisen van de normen: EN 62841-1:2015; EN 62841-2-5:2014; EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 63000:2018 Aangemelde instantie: Nr. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211 HELSINKI; Finland EG-typeonderzoekscertificaat nr: GS/19/HEL/11006 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden: Ondertekend namens: Grupa Topex Sp. z o.o. Sp.k. 2/4 Grensstraat 02-285 Warschau Paweł Kowalski Kwaliteitsmedewerker TOPEX GROEP Warschau, 2023-11-30
