Prekės ženklas	Graphite
Modelis	58G008
Produkto tipas	Belaidis diskinis pjūklas
Maitinimas	18 V nuolatinės srovės baterija
Tuščiosios eigos greitis	4200 min⁻¹
Maksimalus išorinis disko skersmuo	150 mm
Disko anga	10 mm
Maksimalus pjovimo gylis (90°)	48 mm
Maksimalus pjovimo gylis (45°)	36 mm
Kampinio pjovimo diapazonas	0° iki 45°
Svoris	2,475 kg
Apsaugos klasė	IPX0
Lazerinis kreiptuvas	Taip (2 klasė, ≤1 mW, 650 nm)
Garso slėgio lygis	79,2 dB(A) (K=3 dB)
Garso galios lygis	90,2 dB(A) (K=3 dB)
Vibracija (pagrindinė rankena)	1,29 m/s² (K=1,5)
Panardinimo pjovimo galimybė	Taip
Įtrauktas lygiagretus kreiptuvas	Taip
Dulkių ištraukimo jungtis	Taip
Apatinė apsauga	Taip, su grįžtamąja spyruokle
Sauga	Jungiklio užraktas, atatrankos apsauga
Variklis	Nuošepetinis nuolatinio magneto variklis
Priežiūra	Valymas šepečiu arba suslėgtu oru; nenaudoti skysčių
Disko keitimas	Taip, pateikiamas šešiakampis raktas
Rekomenduojamas naudojimas	Mediena ir medienos pagrindu pagamintos medžiagos, savadarbiai darbai ir dirbtuvės

Dažnai užduodami klausimai - 58G008 Graphite

Kaip pakeisti pjovimo diską?

Prieš bet kokius veiksmus išimkite akumuliatorių. Naudokite pateiktą šešiakampį raktą, kad atsuktumėte tvirtinimo varžtą (sukite prieš laikrodžio rodyklę). Užfiksuokite veleną naudodami veleno užrakto mygtuką. Nuimkite išorinę poveržlę, tada naudotą diską. Uždėkite naują diską, laikydamiesi rodyklės nurodytos sukimosi krypties. Uždėkite poveržlę ir priveržkite varžtą sukdami pagal laikrodžio rodyklę. Padėkite raktą į jo vietą.

Kaip nustatyti pjovimo gylį?

Atsukite pjovimo gylio užrakto mygtuką (21 ženklas). Nustatykite norimą gylį pagal skalę (nuo 0 iki 48 mm). Vėl priveržkite mygtuką. Gylis turi būti šiek tiek didesnis už medžiagos storį, o diskas turi išsikišti maždaug vieno danties aukščiu.

Kaip naudoti lazerinį kreiptuvą?

Lazeris automatiškai įsijungia, kai paspaudžiate jungiklio užrakto mygtuką. Niekada nežiūrėkite tiesiai į spindulį. Raudona linija, projektuojama ant medžiagos, rodo pjovimo liniją. Jei dulkės silpnina spindulį, nuvalykite lazerio lęšį sausu audiniu.

Kokios yra pagrindinės saugos priemonės?

Visada laikykite pjūklą abiem rankom už izoliuotų rankenų. Dėvėkite asmenines apsaugos priemones: akinius, klausos apsaugą, dulkių kaukę ir pirštines. Įsitikinkite, kad apatinė apsauga laisvai veikia. Niekada nekiškite rankų prie pjovimo zonos. Tvirtai pritvirtinkite pjovimo ruošinį.

Kaip išvengti atatrankos?

Laikykite tvirtą rankeną abiem rankom ir stovėkite pjūklo šone, o ne pjovimo ašyje. Naudokite gerai pagaląstus ir tinkamus diskus. Palaikykite didelius ruošinius iš abiejų pusių. Nespauskite pjūklo jėga. Jei diskas užsiblokuoja, atleiskite jungiklį ir palaukite, kol visiškai sustos, prieš išimdami pjūklą.

Kaip atlikti panardinamąjį pjovimą?

Nustatykite pjovimo gylį. Padėkite pado priekį prie medžiagos, pakeldami apatinę apsaugą svirtimi. Paleiskite pjūklą ir palaukite, kol pasieks pilną greitį. Palaipsniui nuleiskite pjūklą, kad diskas panardintų į medžiagą. Atleiskite apatinę apsaugą, kai pjovimas prasidės. Tęskite judėdami pirmyn.

Kaip valyti ir prižiūrėti pjūklą?

Išimkite akumuliatorių. Valykite įrenginį šepečiu arba žemo slėgio suslėgtu oru. Niekada nenaudokite vandens ar tirpiklių. Reguliariai valykite variklio ventiliacijos plyšius. Periodiškai tikrinkite apatinės apsaugos ir spyruoklės veikimą.

Kokie pjovimo diskai yra suderinami?

Naudokite tik diskus, kurių išorinis skersmuo 150 mm ir anga 10 mm, su karbido dantimis, atitinkančiais EN 847-1 standartą. Nenaudokite abrazyvinių ar pažeistų diskų. Laikykitės ant disko nurodyto maksimalaus greičio (4200 min⁻¹).

Kaip nustatyti pjovimo kampą?

Atsukite pado reguliavimo užrakto mygtuką (17 ženklas). Pakreipkite padą (16 ženklas) norimu kampu (nuo 0° iki 45°) pagal skalę. Vėl priveržkite mygtuką. Pjaunant kampu, atatrankos rizika yra didesnė; būtinai gerai valdykite pjūklą.

Kaip sumontuoti lygiagretų kreiptuvą?

Atsukite lygiagretaus kreiptuvo fiksavimo varžtą (20 ženklas). Įkiškite kreipiamąjį strypą į pado skyles (dešinėje arba kairėje pusėje). Nustatykite norimą atstumą pagal padalas, tada priveržkite varžtą. Strypas turi būti nukreiptas žemyn. Kreiptuvą galima naudoti pjovimui 0° ir kampu.

NAUDOJIMO INSTRUKCIJA 58G008 Graphite

• Prieš atliekant bet kokj reguliavimą, operaciją (pjovimo disko keitimą) ar remonta, reikia išimti jrenginį maitinantį akumuliatorių.
• Laikykite rankas atokiau nuo pjovimo zonos ir pjovimo disko. Kitą ranką laikykite ant pagalbinės rankenos arba variklio korpuso. Jei pjūkla laikysite abiem rankomis, sumažinsite riziką susižeisti pjovimo disku.
• Nesiekite rankomis po ruošiniu. Apsauga negali apsaugoti jūsų nuo po ruošiniu besisukančio pjovimo disko.
• Nustatykite pjovimo gylj, atitinkantj ruošinio storj. Rekomenduojama, kad pjovimo diskas būtų žemiau pjaunamos medžiagos mažiau nei dainties aukštis.
• Niekada nelaikykite pjaunamo ruošinio rankose ar ant kojos. Pritvirtinkite ruošinj prie tvirto pagrindo. Geras ruošinio prispaudimas yra svarbus, kad būtų išvengta kontakto su kūnu, besisukančio pjovimo disko užstrigimo ar pjovimo kontrolės praradimo pavjoaus.
• Dirbdami, kai besisukantis pjovimo diskas gali liestis su laidais, esančiais po įtampa, laikykite pjūklą už tam skirtų izoliuotų

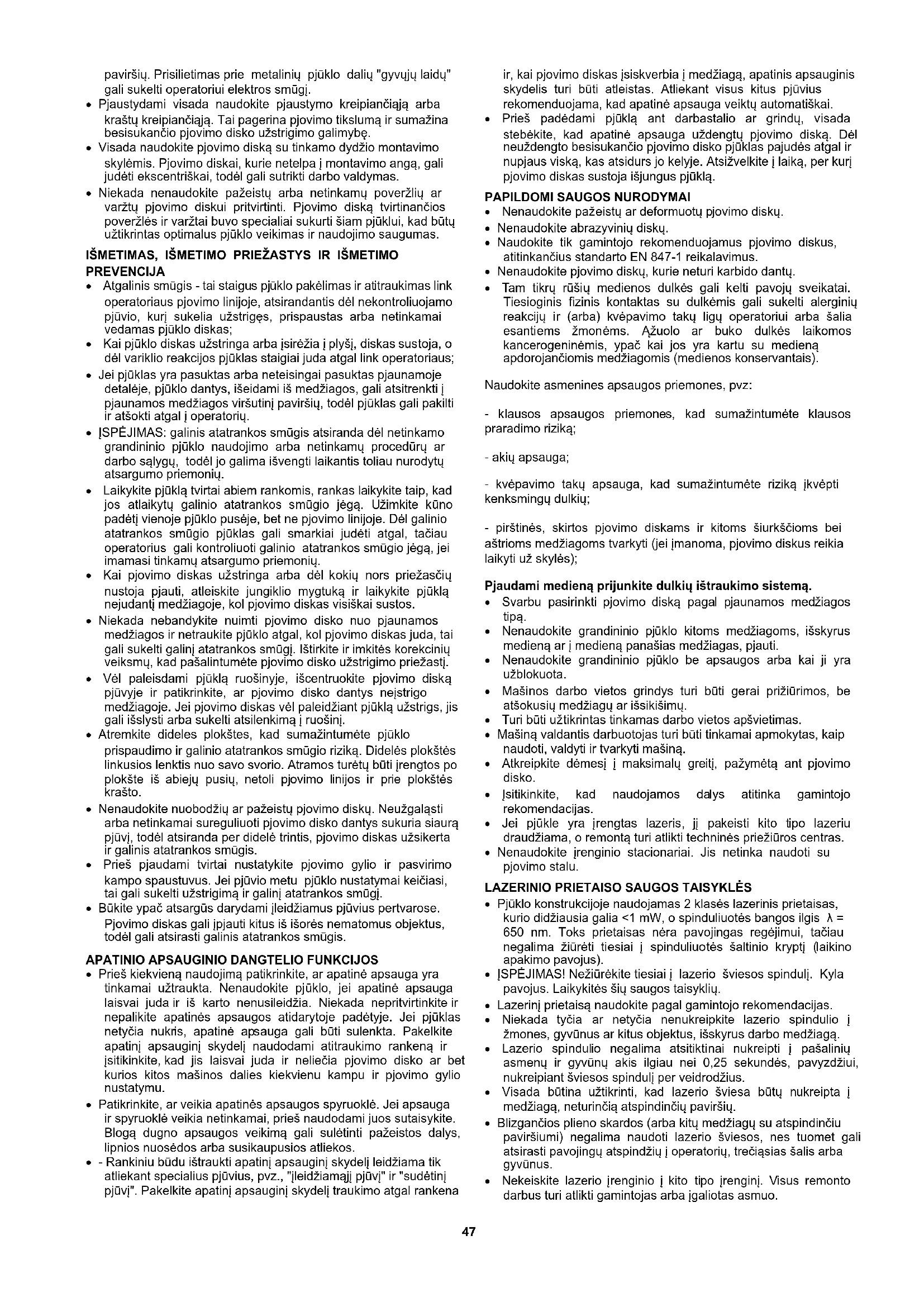

paviršių. Prisilietimas prie metalinių pjūklo dalių "gyvųjų laidų" gali sukelti operatoriui elektros smūgį.

• Pjaustydami visada naudokite pjaustymo kreipiančiają arba kraštų kreipiančiają. Tai pagerina pjovimo tikslumą ir sumažina besisukančio pjovimo disko užstrigimo galimybę.
• Visada naudokite pjovimo diską su tinkamo dydžio montavimo skylémis. Pjovimo diskai, kurie netelpa į montavimo angą, gali judėti ekscentriškai, todėl gali sutrikti darbo valdymas.
• Niekada nenaudokite pažeistų arba netinkamų poveržlių ar varžtų pjovimo diskui pritvirtinti. Pjovimo diską tvirtinančios poveržlės ir varžtai buvo specialiai sukurti šiam pjūklui, kad būtų užtikrintas optimalus pjūklo veikimas ir naudojimo saugumas.

IŠMETIMAS, IŠMETIMO PRIEŽASTYS IR IŠMETIMO PREVENCIJA

• Atgalinis smūgis - tai staigus pjūklo pakėlimas ir atitraukimas link operatoriaus pjovimo linijoje, atsirandantis dėl nekontroliuojamo pjūvio, kurį sukelia užstrigęs, prispaustas arba netinkamai vedamas pjūklo diskas;
• Kai pjūklo diskas užstringa arba jsirėžia i plyši, diskas sustoja, o dėl variklio reakcijos pjūklas staigiai juda atgal link operatoriaus;
• Jei pjūklas yra pasuktas arba neteisingai pasuktas pjaunamoje detalėje, pjūklo dantys, išeidami iš medžiagos, gali atsitrenkti į pjaunamos medžiagos viršutinį paviršių, todėl pjūklas gali pakilti ir atšokti atgal į operatorių.
• ISPÉJIMAS: galinis atatrankos smūgis atsiranda dėl netinkamo grandininio pjūklo naudojimo arba netinkamų procedūrų ar darbo sąlygų, todėl jo galima išvengti laikantis toliau nurodytų atsargumo priemonių.
• Laikykite pjūkla tvirtai abiem rankomis, rankas laikykite taip, kad jos atlaikytų galinio atatrankos smūgio jėgą. Užimkite kūno padėtį vienoje pjūklo pusėje, bet ne pjovimo linijoje. Dėl galinio atatrankos smūgio pjūklas gali smarkiai judėti atgal, tačiau operatorius gali kontroliuoti galinio atatrankos smūgio jėgą, jei imamasi tinkamų atsargumo priemonių.
• Kai pjovimo diskas užstringa arba dėl kokių nors priežasčių nustoja pjauti, atleiskite jungiklio mygtuką ir laikykite pjūkla nejudantį medžiagoje, kol pjovimo diskas visiškai sustos.
• Niekada nebandykite nuimti pjovimo disko nuo pjaunamos medžiagos ir netraukite pjūklo atgal, kol pjovimo diskas juda, tai gali sukelti galinį atatrankos smūgį. Ištirkite ir imkitės korekcinių veiksmų, kad pašalintumėte pjovimo disko užstrigimo priežastį.
• Vél paleisdami pjūkla ruošinyje, išcentruokite pjovimo diską pjūvyje ir patikrinkite, ar pjovimo disko dantys nejstrigo medžiagoje. Jei pjovimo diskas vél paleidžiant pjūkla užstrigs, jis gali išslysti arba sukelti atsilenkimą į ruošinį.
• Atremkite dideles plokštes, kad sumažintumėte pjūklo prispaudimo ir galinio atatrankos smūgio riziką. Didelės plokštės linkusios lenktis nuo savo svorio. Atramos turėtų būti įrengtos po plokšte iš abiejų pusių, netoli pjovimo linijos ir prė plokštės krašto.
• Nenaudokite nuobodžių ar pažeistų pjovimo diskų. Neužgaląsti arba netinkamai sureguliuoti pjovimo disko dantys sukuria siaurą pjūvj, todėl atsiranda per didelė trintis, pjovimo diskas užsikerta ir galinis atatrankos smūgis.
• Prieš pjaudami tvirtai nustatykite pjovimo gylio ir pasvirimo kampo spaustuvus. Jei pjūvio metu pjūklo nustatymai keičiasi, tai gali sukelti užstrigimą ir galinį atatrankos smūgį.
• Būkite ypač atsargūs darydami jleidžiamus pjūvius pertvarose. Pjovimo diskas gali jpjauti kitus iš išorės nematomus objektus, todėl gali atsirasti galinis atatrankos smūgis.

APATINIO APSAUGINIO DANGTELIO FUNKCIJOS

• Prieš kiekvieną naudojimą patikrinkite, ar apatinė apsauga yra tinkamai užtraukta. Nenaudokite pjūklo, jei apatinė apsauga laisvai juda ir iš karto nenusileidžia. Niekada nepritvirtinkite ir nepalikite apatinės apsaugos atidarytoje padėtyje. Jei pjūklas netyčia nukris, apatinė apsauga gali būti sulenkta. Pakelkite apatinį apsauginį skydelį naudodami atitraukimo rankeną ir įsitikinkite, kad jis laisvai juda ir neliečia pjovimo disko ar bet kurios kitos mašinos dalies kiekvienu kampu ir pjovimo gylio nustatymu.
• Patikrinkite, ar veikia apatinės apsaugos spyruoklė. Jei apsauga ir spyruoklė veikia netinkamai, prieš naudodami juos sutaisykite. Blogą dugno apsaugos veikimą gali sulėtinti pažeistos dalys, lipnios nuosėdos arba susikaupusios atliekos.
• Rankiniu būdu ištraukti apatinį apsauginį skydelį leidžiama tik atliekant specialius pjūvius, pvz., "jleidžiamajį pjūvį" ir "sudėtinį pjūvį". Pakelkite apatinį apsauginį skydelį traukimo atgal rankena

ir, kai pjovimo diskas jsiskverbia i medžiaga, apatinis apsauginis skydelis turi būti atleistas. Atliekant visus kitus pjūvius rekomenduojama, kad apatinė apsauga veikty automatiškai.

- Prieš padėdami pjūklą ant darbastalio ar grindų, visada stebėkite, kad apatinė apsauga uždengtų pjovimo diską. Dėl neuždengto besisukančio pjovimo disko pjūklas pajudės atgal ir nupjaus viską, kas atsidurs jo kelyje. Atsižvelkite į laiką, per kurį pjovimo diskas sustoja išjungus pjūklą.

PAPILDOMI SAUGOS NURODYMAI

- Nenaudokite pažeistų ar deformuotų pjovimo diskų.

• Nenaudokite abrazyvinių diskų.
- Naudokite tik gamintojo rekomenduojamus pjovimo diskus, atitinkančius standarto EN 847-1 reikalavimus.
- Nenaudokite pjovimo disku, kurie neturi karbido dantu.
- Tam tikrų rūšių medienos dulkės gali kelti pavojų sveikatai. Tiesioginis fizinis kontaktas su dulkėmis gali sukelti alerginių reakcijų ir (arba) kvėpavimo takų ligų operatoriui arba šalia esantiems žmonėms. Ažuolo ar buko dulkės laikomos kancerogeninėmis, ypač kai jos yra kartu su medieną apdorojančiomis medžiagomis (medienos konservantais).

Naudokite asmenines apsaugos priemones, pvz:

• klausos apsaugos priemones, kad sumažintumėte klausos praradimo riziką;
• akių apsauga;
• kvépavimo takų apsauga, kad sumažintumėte riziką įkvėpti kenksmingų dulkių;
• pirštinės, skirtos pjovimo diskams ir kitoms šiurkščioms bei aštrioms medžiagoms tvarkyti (jei įmanoma, pjovimo diskus reikia laikyti už skylės);

Pjaudami medieną prijunkite dulkių ištraukimo sistemą.

• Svarbu pasirinkti pjovimo diską pagal pjaunamos medžiagos tipą.
• Nenaudokite grandininio pjūklo kitoms medžiagoms, išskyrus medieną ar j medieną panašias medžiagas, pjauti.
• Nenaudokite grandininio pjūklo be apsaugos arba kai ji yra užblokuota.
• Mašinos darbo vietos grindys turi būti gerai prižiūrimos, be atšokusių medžiagų ar išsikišimų.
• Turi būti užtikrintas tinkamas darbo vietos apšvietimas.
• Mašiną valdantis darbuotojas turi būti tinkamai apmokytas, kaip naudoti, valdyti ir tvarkyti mašiną.
• Atkreipkite dėmesį i maksimalų greitį, pažymėtą ant pjovimo disko.
• Jsitikinkite, kad naudojamos dalys atitinka gamintojo rekomendacijas.
• Jei pjūkle yra įrengtas lazeris, jį pakeisti kito tipo lazeriu draudžiama, o remontą turi atlikti techninės priežiūros centras.
• Nenaudokite jrenginio stacionariai. Jis netinka naudoti su pjovimo stalu.

LAZERINIO PRIETAISO SAUGOS TAISYKLÉS

• Pjūklo konstrukcijoje naudojamas 2 klasės lazerinis prietaisas, kurio didžiausia galia <1 mW, o spinduliuotės bangos ilgis λ = 650 nm. Toks prietaisas nėra pavojingas regėjimui, tačiau negalima žiūrėti tiesiai į spinduliuotės šaltinio kryptį (laikino apakimo pavojus).
• ĮSPĖJIMAS! Nežiūrėkite tiesiai į lazerio šviesos spindulį. Kyla pavojus. Laikykitės šių saugos taisyklių.

- Lazerinį prietaisą naudokite pagal gamintojo rekomendacijas.

- Niekada tyčia ar netyčia nenukreipkite lazerio spindulio j žmones, gyvūnus ar kitus objektus, išskyrus darbo medžiagą.

- Lazerio spindulio negalima atsitiktinai nukreipti į pašalinių asmenų ir gyvūnų akis ilgiau nei 0,25 sekundės, pavyzdžiui, nukreipiant šviesos spindulį per veidrodžius.

- Visada būtina užtikrinti, kad lazerio šviesa būtų nukreipta į medžiagą, neturinčią atspindinčių paviršių.

- Blizgančios plieno skardos (arba kitų medžiagų su atspindinčiu paviršiumi) negalima naudoti lazerio šviesos, nes tuomet gali atsirasti pavojingų atspindžių į operatorių, trečiąsias šalis arba gyvūnus.

- Nekeiskite lazerio jrenginio j kito tipo jrenginj. Visus remonto darbus turi atlikti gamintojas arba įgaliotas asmuo.

DÉMESIO! Reguliuojant kitaip, nei nurodyta šiame vadove, kyla lazerio spinduliuotės poveikio pavojus!

DÉMESIO: prietaisas skirtas naudoti patalpose. Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, eksploatuojant prietaisą visada išlieka liekamųjų sužalojimų rizika.

Naudojamų piktogramų paaiškinimas

6

7

8

9

10

1. Pastaba: imkitės specialių atsargumo priemonių!

2. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos sąlygų!

3. Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugą, dulkių kaukę).
   4.Naudokite apsaugines pirštines.
4. Saugokite vaikus nuo jrankio.
   6.Naudokite apsauginius drabužius.
5. Saugokite jrenginj nuo drègmès.
6. Prieš reguliuodami ar valydami prietaisą, išimkite iš jo akumuliatorių.
   9: Lazerio spinduliuoté!
7. Atsargiai: aštrūs elementai!

KONSTRUKCIJA IR PASKIRTIS

Diskinis pjūklas yra akumuliatorinis elektrinis įrankis. Jį suka nuolatinės srovės nuolatinės srovės magnetų komutacinis variklis ir pavarų dėžė. Šio tipo elektrinis įrankis plačiai naudojamas medienai ir medienos medžiagoms pjauti. Jo negalima naudoti malkoms pjauti. Bandymai naudoti pjūklą kitais nei nurodyta tikslais bus laikomi netinkamu naudojimu. Diskinį pjūklą naudokite tik su tinkamais pjūklais su karbido antgaliais. Diskinis pjūklas skirtas lengviems darbams serviso dirbtuvėse ir visiems darbams, susijusiems su savarankiška mėgėjiška veikla (DIY).

JSPÉJIMAS! Nenaudokite elektrinio jrankio netinkamai.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikta numeracija nurodo jrenginio sudedamąsias dalis, pavaizduotas šio vadovo grafiniuose puslapiuose.

1. Dulkių išleidimo antgalis
   2.Top dangtelis
   3.Switch užrakto mygtukas
   4.Switch
   5.Bottom cover svirtis
2. Priekiné rankena
3. Laser
4. Cutting diskas
5. Flanciné poveržlé
6. Cut-off raty tvirtinimo varžtas
7. Bottom dangtelis
8. Cutting gylio vadovas
   13.Basic rankena
   14.Battery tvirtinimo lizdas
9. Spindlio fiksavimo mygtukas
   16.Foot
   17.Foot nustatymo fiksavimo rankenėlė

10. Pjovimo linijos indikatorius 45° kampu
    19.0° pjovimo linijos indikatorius
    20.Lygiagretusis kreipiamasis fiksavimo varžtas

11. Pjovimo gylio fiksavimo rankenélé

12. Paralelinis vadovas

* Brėžinys ir gaminys gali skirtis.

IRANGA IR PRIEDAI

1.Lygiagretusis vadovas - 1 vnt.
2.Šešiakampis veržliaraktis - 1 vnt.

PASIRUOŠIMAS DARBUI

PJOVIMO GYLIO NUSTATYMAS

Stačiu kampu pjovimo gylj galima reguliuoti nuo 0 iki 48 mm.

Atlaisvinkite pjovimo gylio fiksavimo rankenėlę (21).

Nustatykite pageidaujamą pjovimo gylj (naudodami skalę).

Užfiksuokite pjovimo gylio fiksavimo rankenėlę (21) (Apav.).

LYGIAGRETAUS PJOVIMO KREIPIANČIOSIOS MONTAVIMAS

Lygiagretaus pjovimo kreipiančioji gali būti montuojama dešinėje arba kairėje mašinos kojelės pusėje.

• Atlaisvinkite lygiagrečiojo kreipiklio fiksavimo varžta (20).
• Istatykite lygiagrečiojo kreipiklio strypą i koju plokštėje esančias skyles (16), nustatykite norimą atstumą (naudodami gradacijas) ir užfiksuokite priverždami lygiagrečiojo kreipiklio fiksavimo varžtus (20) (B pav.).

PASTABA: Lygiagretaus kreipiančiojo strypas turi būti nukreiptas žemyn.

Lygiagrečioji kreipiančioji (22) taip pat gali būti naudojama nuo 0 iki 45°.

DÉMESIO: niekada neleiskite, kad ranka ar pirštai atsidurtu už veikiančio pjūklo. Atsiradus atoveiksmiui, pjūklas gali užgriūti ant rankos ir sunkiai sužaloti.

ATLENKIAMAS APATINIS DANGTELIS

Pjovimo disko (8) apatinė apsauga (11) automatiškai atsitraukia, kai prisiliečia prie pjaunamos medžiagos. Norėdami jį nuimti rankiniu būdu, pastumkite apatinės apsaugos svirtį (5).

DULKIŲ IŠTRAUKIMAS

Diskinis pjūklas turi dulkių ištraukimo angą (1), skirtą pjovimo metu susidariusioms drožlėms ir dulkėms ištraukti.

VEIKIMAS / NUSTATYMAI

IJUNGTA / IŠJUNGTA

JSPĖJIMAS! Paleisdami laikykite grandininį pjūklą abiem rankomis, nes dėl variklio sukimo momento elektrinis įrankis gali nekontroliuojamai suktis. Žinokite, kad išjungus pjūklą, jo judančios dalys dar kurį laiką sukasi.

• Prietaisas turi apsauginj jungiklj, kad būtų išvengta atsitiktinio jjungimo. Saugos mygtukas yra abiejose korpuso pusėse.
• ljungimas:
• Paspauskite vieną iš jungiklio užrakto mygtukų (3) ir laikykite jį šioje padėtyje (C pav.).
• Paspauskite jungimo / išjungimo mygtuką (2) (D pav.).
• ljungus jrenginj, galima atleisti jungiklio užrakto mygtuką (3).

Išjungimas:

Atleidus spaudimą jjungimo/išjungimo mygtukui (4), jrenginys sustoja.

LASER VEIKSMAS

JSPÉJIMAS! Niekada nežiūrėkite tiesiai i lazerio spindulj ar jo atspindj nuo veidrodinio paviršiaus ir niekada nenukreipkite lazerio spindulio i žmogų.

- Kiekvieną kartą paspaudus jungiklio užrakto mygtuką (3), užsidega lazeris (7). Lazerio spindulio šviesa leidžia geriau

kontroliuoti gautą pjovimo liniją. Kartu su pjūklu tiekiamas lazerio generatorius (7) skirtas naudoti tiksliam pjovimui.

• Paspauskite jungiklio užrakto mygtuką (3) ir jungiklj (4).
• Lazeris pradės spinduliuoti raudoną liniją, matomą ant medžiagos.
• Pjūvį reikia atlikti pagal šią linija.

DÉMESIO: pjovimo dulkės gali užtemdyti lazerio šviesą, todėl lazerinio projektoriaus lęšį reikia kartkartėmis išvalyti.

PJOVIMAS

• Pjovimo linija nustatoma pagal pjovimo linijos indikatorių (18), kai kampas 45 ^0 , arba (19), kai kampas 0 ^0 (E pav.).
• Pradėdami darbą, visada tvirtai laikykite pjūklą abiem rankomis, naudodami abi rankenas.
• Pjūkla reikia jjungti tik tada, kai jis yra toliau nuo pjaunamos medžiagos.
• Nestumkite pjūklo pernelyg stipriai, spauskite jį vidutiniškai ir nuolat.
• Baigę pjovimą leiskite pjovimo diskui visiškai sustoti.
• Jei pjūvis nutraukiamas anksčiau, nei ketinama jį užbaigti, tęsdami pjūvj, pirmiausia palaukite, kol pjūklas po paleidimo pasieks maksimalų greitį, ir tada atsargiai nukreipkite pjovimo diską į pjaunamą medžiagą.
• Pjaunant per medžiagos (medienos) pluoštus, kartais pluoštai yra linkę pakilti į viršų ir nutrūkti (pjūklui dirbant mažu greičiu ši tendencija sumažėja).
• Užtikrinkite, kad apatinė apsauga judėdama pasiektų galutinę padėti.
• Prieš pjaudami visada įsitikinkite, kad pjovimo gylio fiksavimo rankenėlé ir pjūklo kojelės nustatymo fiksavimo rankenėlé yra tinkamai priveržti.
• Su pjūklu turi būti naudojami tik pjovimo diskai, kurių išorinis skersmuo ir pjovimo disko lizdo kiaurymės skersmuo yra tinkami.
• Pjaunama medžiaga turi būti patikimai pritvirtinta.
• Platesné pjūklo kojelės dalis turi būti ant tos medžiagos dalies, kuri nėra pjaunama.

DÉMESIO: Jei medžiagos matmenys maži, medžiagą reikia sutvirtinti staliaus spaustukais. Jei pjūklo diskas ne slenka per medžiagą, o yra pakeltas, kyla atgalinio smūgio pavojus.

JSPÉJIMAS! Tinkamas pjaunamos medžiagos surišimas ir tvirtas pjūklo laikymas užtikrina visišką elektrinio įrankio valdymą, todėl išvengiama pavojaus susižaloti. Nebandykite rankomis prilaikyti trumpų medžiagos gabalų.

KOJELÈS REGULIAVIMAS PJOVIMUI KAMPU

Reguliuojama pjūklo koja leidžia atlikti kampinius pjūvius nuo 0° iki 45°.

Atlaisvinkite kojos nustatymo fiksavimo rankenėlę (17) (F pav.). Naudodami skalę nustatykite kojelę (16) norimu kampu (nuo 0 ^0 iki 45 ^0 ).

Užveržkite kojos nustatymo fiksavimo rankenėlę (17).

DÉMESIO: Pjaunant kampu kyla didesné atatrankos rizika (didesné pjūklo užstrigimo galimybė), todėl įsitikinkite, kad pjūklo diskas yra visiškai prispaustas prie ruošinio. Pjaukite tolygiu judesiu.

• PJOVIMAS PJAUNANT | MEDŽIAGA.
• Nustatykite pageidaujamą pjovimo gylj, atitinkantį pjaunamos medžiagos storį.
• Pakreipkite pjūkla taip, kad pjūklo kojelės (16) priekinis kraštas būtų nukreiptas į pjaunamą medžiagą, o žymeklis 0° , skirtas statmeniems pjūviams, būtų ant numatyto pjūvio linijos.
• Kai pjūklas bus pastatytas pjovimo pradžioje, pakelkite apatinę apsaugą (11) apatinės apsaugos svirtimi (5) (pjūklo diskas pakeltas virš medžiagos).
• Ijunkite elektrinį įrankį ir palaukite, kol pjovimo diskas pasieks pilną greitį.
• Palaipsniui nuleiskite pjūkla, ileisdami pjovimo diską i medžiagą (šio judesio metu pjūklo kojelės priekinis kraštas turi liestis su medžiagos paviršiumi).
• Kai pjovimo diskas pradeda pjauti, atleiskite apatinę apsaugą.

• Kai pjūklo koja visu paviršiumi atsiremia i medžiagą, toliau pjaukite judindami pjūklą i priekį.

• Niekada nevairuokite pjūklo atbuline eiga su besisukančiu pjovimo disku, nes kyla atgalinio smūgio pavojus.

• Pjūvj užbaigkite atvirkštine tvarka nei jo pradžioje, sukdami pjūklą aplink pjūklo kojos priekinio krašto ir ruošinio sąlyčio liniją.
• Prieš ištraukdami išjungtą pjūklą iš medžiagos, leiskite pjovimo diskui visiškai sustoti.
• Jei reikia, kampų nuožulnumą reikia užbaigti diskiniu pjūklu arba rankiniu pjūklu.

PJAUNANT ARBA PJAUSTANT DIDELIUS MEDŽIAGOS GABALUS.

DÉMESIO: pjaudami didesnes lentas ar lentjuostes, tinkamai jas paremkite, kad pjovimo diskas negalétų trūkčioti (atatrankos reiškinys) ir neužstrigtų pjūvyje.

EKSPLOATACIJA IR PRIEŽIŪRA

JSPÉJIMAS! Prieš atlikdami bet kokius jrenginio montavimo, reguliavimo, remonto ar eksploatavimo darbus, išimkite iš jo akumuliatorių.

PRIEŽIŪRA IR SAUGOJIMAS

• Rekomenduojama prietaisą valyti iš karto po kiekvieno naudojimo.
• Valymui nenaudokite vandens ar kitų skysčių.
• Irenginj reikia valyti šepečiu arba pūsti mažo slėgio suslėgtu oru.
• Nenaudokite jokių valiklių ar tirpiklių, nes jie gali pažeisti plastikines dalis.
• Kad jrenginys neperkaistų, reguliariai valykite variklio korpuse esančias ventiliacijos angas. Nevalykite ventiliacijos angų kišdami į jas aštrius daiktus, pavyzdžiui, atsuktuvus ar panašius objektus.
• Įprastai dirbant, pjovimo diskas po kurio laiko nusitrina. Pjovimo disko susidėvėjimo požymis yra tai, kad pjovimo metu judinant pjūklą reikia didinti spaudimą.
• Jei pjovimo diskas yra pažeistas, jj reikia nedelsiant pakeisti.
• Pjovimo diskas visada turi būti aštrus.
• Visada laikykite prietaisą sausoje, vaikams nepasiekiamoje vietoje.
• Laikykite prietaisą su išimtu akumuliatoriumi.

PJOVIMO DISKO KEITIMAS

• Naudodami pateiktą veržliaraktį atsukite pjovimo diską (10) laikantį varžtą sukdami prieš laikrodžio rodyklę.
• Kad pjūklo velenas nesisuktų, atsukdami pjovimo rato tvirtinimo varžtą užblokuokite jį veleno fiksavimo mygtuku (15) (G pav.).
• Nuimkite išorinę flanšo poveržlę (9).
• Naudodami apatinės apsaugos svirtį (5), pastumkite apatinę apsaugą (11) taip, kad ji kuo labiau įljistų į viršutinę apsaugą (2) (tuo metu patikrinkite apatinės apsaugos įlinkio spyruoklės būklę ir veikimą).
• Ištieskite pjovimo diską (8) pro pjūklo kojelės (16) plyšį.
• Nustatykite naują pjovimo diską tokioje padėtyje, kad pjovimo disko dantys ir ant jo esanti rodyklė visiškai sutaptų su apatinio ir viršutinio apsaugo rodyklės nurodyta kryptimi.
• Jkiškite pjovimo diską pro pjūklo kojelės plyšį ir pritvirtinkite jį prie veleno taip, kad jis būtų prispaustas prie vidinio flanšo paviršiaus ir išcentruotas jo įpjovoje.
• Uždėkite išorinę flanšo poveržlę (9) ir sukdami pagal laikrodžio rodyklę priveržkite pjovimo disko tvirtinimo varžta (10).
• Baigę pjovimo disko keitimo operaciją šešiakampį veržliaraktį visada padėkite į saugojimo vietą.

PASTABA: Pasirūpinkite, kad pjovimo diskas būtų sumontuotas taip, kad dantys būtų išlyginti tinkama kryptimi. Elektrinio įrankio veleno sukimosi kryptį rodo rodyklė ant pjūklo korpuso. Ypač atsargiai laikykite pjovimo diską. Reikia mūvėti apsaugines pirštines, kad apsaugotumėte rankas nuo sąlyčio su aštriais pjovimo disko dantimis.

Bet kokius defektus turėtų pašalinti gamintojo įgaliotasis techninės priežiūros skyrius.

TECHNINĖS SPECIFIKACIJOS

JVERTINIMO DUOMENYS

Parametras		Vertè
Akumuliatoriaus įtampa		18 V NUOLATINE SROVĖ
Greltis (be apkrovos)		4200 min. ^-1
Įstrižainės pjovimo diapazonas		0^ ÷ 45^
Maksimalus išorinis pjovimo disko skersmuo		150 mm
Vidinis pjovimo disko skersmuo		10 mm
Maksimalus pjovimo gylis	90° kampu	48 mm
	45° kampu	36 mm
IP apsaugos laipsnis		IPX0
Apsaugos klasė		III
Lazerio klasė		2
Lazerio galia		P≤1 mW
Spinduliuotės bangos ilgis		=650 nm
Masė		2 475 kg
Gamybos metal
TRIUKŠMO IR VIBRACIJOS DUOMENYS
Garso slėgio lygis		L_PA = 79,2 dB(A),K= 3 dB(A)
Garso galios lygis		L_WA = 90,2 dB(A),K= 3 dB(A)
Vibracijos pagreičio vertė pagrindinė rankena		a_h=1,29 m/s ^2 K=1,5 m/s ^2
Vibracijos pagreičio vertės pagalbinė rankena		a_h=2,02 m/s ^2 K=1,5 m/s ^2

Informacija apie triukšmą ir vibraciją

Irangos skleidžiamo triukšmo lygj apibūdina: skleidžiamo garso slėgio lygis LpA ir garso galios lygis LwA (kur K reiškia matavimo neapibrėžtį). Irangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė ah (kur K reiškia matavimo neapibrėžtį).

Šiose instrukcijose nurodytas garso slėgio lygis LpA, garso galios lygis LwA ir vibracijos pagreičio vertė Ah buvo išmatuoti pagal standartą EN 62841-1:2015. Pateiktas vibracijos pagreičio lygis ah gali būti naudojamas įrangai palyginti ir preliminariai įvertinti vibracijos poveikį.

Nurodytas vibracijos lygis atspindi tik pagrindinį įrenginio naudojimą. Jei įrenginys naudojamas kitais tikslais arba su kitais darbo įrankiais, vibracijos lygis gali pasikeisti. Didesniam vibracijos lygiui įtakos turės nepakankama arba per retai atliekama įrenginio techninė priežiūra. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpi gali padidėti vibracijos poveikis.

Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgti į laikotarpius, kai įrenginys yra išjungtas arba kai jis jjungtas, bet nenaudojamas darbui. Tiksliai įvertinus visus veiksnius, bendras vibracijos poveikis gali būti gerokai mažesnis.

Siekiant apsaugoti naudotoja nuo vibracijos poveikio, reikétų įgyvendinti papildomas saugos priemones, pavyzdžuii, atlikti ciklinę mašinos ir darbo įrankių priežiūrą, užtikrinti tinkamą rankų temperatūrą ir tinkamai organizuoti darba.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas atliekų šalinimo vietas. Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yrak ekologiškai inertinių medžiagų. Neperdirbta įranga kelia potenciali pavojų aplinkai ir žmonių sveikatai.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinę yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuja, kad visos autorių teisės i šio vadovo (toliau - "Vadovas") turini, jskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių jstatymą (Žin., 2006, Nr. 90 Poz. 631, su pakeitimais). Viso Vadovo ir atskirų jo elementų kopiljavimas, apdorojimas, skelbimas, keitimas komerciniais tikslais be "Grupa Topex" raštu išreikšto sutikimo yra griežtai draudžiamas ir gali užtraukti civilinę ir baudžiamają alsakomybę.

EB atitikties deklaracija

Prekybos pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Už šią atitikties deklaraciją atsako tik gamintojas.

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka standartų reikalavimus:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 63000:2018

Notifikuotoji įstaiga:

Nr. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211 HELSINKI; Suomija

EB tipo tyrimo sertifikatas Nr:

GS/19/HEL/11006

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos j rinką, ir neapima sudedamujų dalių. prideda galutinis naudotojas arba atlieka véliau.

ES reziduojančio asmens, igalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas:

Pasirašyta:

Grupa Topex Sp. z o.o. Sp.k.

Pasienio gatvè 2/4

02-285 Varšuva

Paweł Kowalski

TOPEX GROUP kokybės pareigūnas

Varšuva, 2023-11-30

LV

TULKOŠANAS (LIETOTĀJA) ROKASGRĀMATA

BEZVADU RIPZĀGIS

58G008

PIEZIME: PIRMS IERICES LIETOŠANAS RÜPİGI IZLASIET ŠO ROKASGRÂMATU UN SAGLABÂJIET TO TURPMÂKAI LIETOŠANAI.

İPAŞI DROŠĪBAS NOTEIKUMI

İPAŞI NOTEIKUMI DROŞAI DARBİBAI AR RIPZÂĞIEM BEZ RIVINGA NAŻA

PIEZIME!
