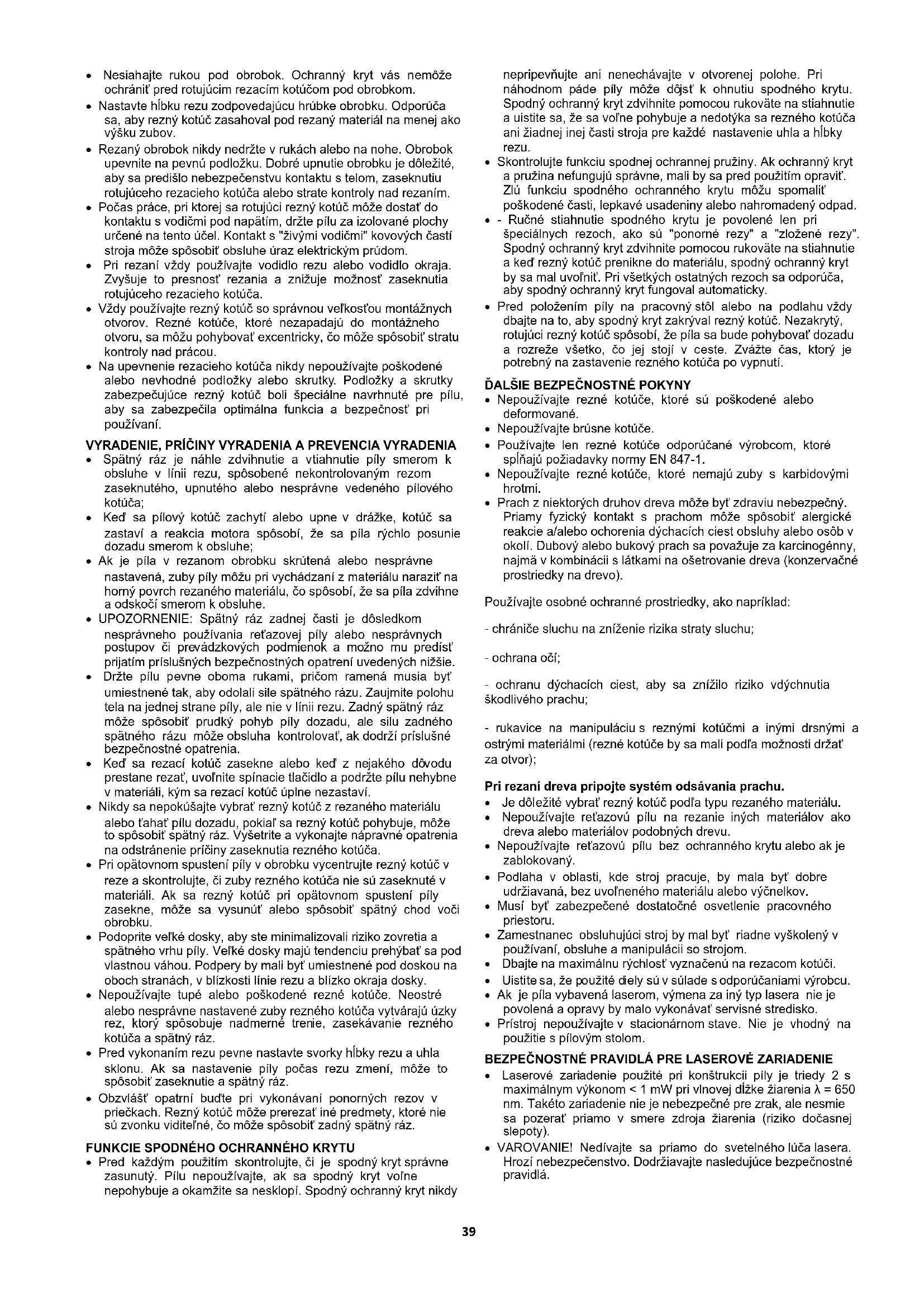

NÁVOD NA OBSLUHU 58G008 Graphite
- Šestihranný klíč - 1 ks.
PŘÍPRAVA NA PRÁCI
NASTAVENÍ HLOUBKY ŘEZU
- Pred akýmkol'vek nastavovaním, obsluhou (výmena rezacieho kotúča) alebo opravou je potrebné vybrat' batériu, ktorá zariadenie napája.
- Ruky držte mimo reznej plochy a rezného kotúča. Druhú ruku držte na pomocnej rukováti alebo na kryte motora. Ak budete pílu držat oboma rukami, znížite riziko poranenia o rezný kotúč.
- Nesiahajte rukou pod obrobok. Ochranný kryt vás nemôže ochrániť pred rotujúcim rezacím kotúčom pod obrobkom.
- Nastavte híbku rezu zodpovedajúcu hrúbke obrobku. Odporúča sa, aby rezný kotúč zasahoval pod rezaný materiál na menej ako výšku zubov.
- Rezaný obrobok nikdy nedržte v rukách alebo na nohe. Obrobok upevnite na pevnú podložku. Dobré upnutie obrobku je dôležité, aby sa predišlo nebezpečenstvu kontaktu s telom, zaseknutiu rotujúceho rezacieho kotúča alebo strate kontroly nad rezaním.
- Počas práce, pri ktorej sa rotujúci rezný kotúč môže dostat' do kontaktu s vodičmi pod napátím, držte pílu za izolované plochy určené na tento účel. Kontakt s "živými vodičmi" kovových častí stroja môže spôsobit' obsluhe úraz elektrickým prúdom.
- Pri rezaní vždy používajte vodidlo rezu alebo vodidlo okraja. Zvyšuje to presnosť rezania a znižuje možnosť zaseknutia rotujúceho rezacieho kotúča.
- Vždy používajte rezný kotúč so správnou veľkosťou montážnych otvorov. Rezné kotúče, ktoré nezapadajú do montážneho otvoru, sa môžu pohybovať excentricky, čo môže spôsobit’ stratu kontroly nad prácou.
- Na upevnenie rezacieho kotúča nikdy nepoužívajte poškodené alebo nevhodné podložky alebo skrutky. Podložky a skrutky zabezpečujúce rezný kotúč boli špeciálne navrhnuté pre pílu, aby sa zabezpečila optimálna funkcia a bezpečnosť pri používaní.
VYRADENIE, PRÍČINY VYRADENIA A PREVENCIA VYRADENIA
- Spätný ráz je náhle zdvihnutie a vtiahnutie píly smerom k obsluhe v línii rezu, spôsobené nekontrolovaným rezom zaseknutého, upnutého alebo nesprávne vedeného pilového kotúča;
- Ked' sa pílový kotúč zachytí alebo upne v drážke, kotúč sa zastaví a reakcia motora spôsobí, že sa píla rýchlo posunie dozadu smerom k obsluhe;
- Ak je píla v rezanom obrobku skrútená alebo nesprávne nastavená, zuby píly môžu pri vychádzaní z materiálu narazit na horný povrch rezaného materiálu, čo spôsobí, že sa píla zdvihne a odskočí smerom k obsluhe.
- UPOZORNENIE: Spätný ráz zadnej časti je dôsledkom nesprávného používania ret'azovej pily alebo nesprávnych postupov či prevádzkových podmienok a možno mu predíst prijatím príslušných bezpečnostných opatrení uvedených nižšie.
- Držte pílu pevne oboma rukami, pričom ramená musia byt umiestnené tak, aby odolali sile spätného rázu. Zaujmite polohu tela na jednej strane píly, ale nie v línii rezu. Zadný spätný ráz môže spôsobit' prudký pohyb píly dozadu, ale silu zadného spätného rázu môže obsluha kontrolovať, ak dodrží príslušné bezpečnostné opatrenia.
- Ked' sa rezací kotúč zasekne alebo ked' z nejakého dôvodu prestane rezať, uvoľnite spínacie tlačidlo a podržte pílu nehybne v materiáli, kým sa rezací kotúč úplne nezastaví.
- Nikdy sa nepokúšajte vybrat' rezný kotúč z rezaného materiálu alebo t'ahat' pílu dozadu, pokial' sa rezný kotúč pohybuje, môže to spôsobit' spätný ráz. Vyšetrite a vykonajte nápravné opatrenia na odstránenie príčiny zaseknutia rezného kotúča.
- Pri opätovnom spustení píly v obrobku vycentrujte rezný kotůč v reze a skontrolujte, či zuby rezného kotůča nie sú zaseknuté v materiáli. Ak sa rezný kotůč pri opätovnom spustení píly zasekne, môže sa vysunút alebo spôsobit spätný chod voči obrobku.
- Podoprite veľké dosky, aby ste minimalizovali riziko zovretia a spätného vrhu píly. Veľké dosky majú tendenciu prehýbat sa pod vlastnou váhou. Podpery by mali byť umiestnené pod doskou na oboch stranách, v blízkosti línie rezu a blízko okraja dosky.
- Nepoužívajte tupé alebo poškodené rezné kotúče. Neostré alebo nesprávne nastavené zuby rezného kotúča vytvárajú úzky rez, ktorý spôsobuje nadmerné trenie, zasekávanie rezného kotúča a spätný ráz.
- Pred vykonaním rezu pevne nastavte svorky híbky rezu a uhla sklonu. Ak sa nastavenie píly počas rezu zmení, môže to spôsobit' zaseknutie a spätný ráz.
- Obzvlášť opatrní bud’te pri vykonávaní ponorných rezov v priečkach. Rezný kotúč môže prerezať iné predmety, ktoré nie sú zvonku viditelné, čo môže spôsobit’ zadný spätný ráz.
FUNKCIE SPODNÉHO OCHRANNÉHO KRYTU
- Pred každým použitím skontrolujte, či je spodný kryt správne zasunutý. Pílu nepoužívajte, ak sa spodný kryt voľne nepohybuje a okamžite sa nesklopí. Spodný ochranný kryt nikdy
nepripevňujte ani nenechávajte v otvorenej polohe. Pri náhodnom páde píly môže dôjst' k ohnutiu spodného krytu. Spodný ochranný kryt zdvihnite pomocou rukoväte na stiahnutie a uistite sa, že sa voľne pohybuje a nedotýka sa rezného kotúča ani žiadnej inej časti stroja pre každé nastavenie uhla a híbky rezu.
- Skontrolujte funkciu spodnej ochrannej pružiny. Ak ochranný kryt a pružina nefungujú správne, mali by sa pred použitím opravit'. Zlú funkciu spodného ochranného krytu môžu spomalit' poškodené časti, lepkavé usadeniny alebo nahromadený odpad.
- Ručné stiahnutie spodného krytu je povolené len pri špecialnych rezoch, ako sú "ponorné rezy" a "zložené rezy". Spodný ochranný kryt zdvihnite pomocou rukoväte na stiahnutie a keď rezný kotůč prenikne do materiálu, spodný ochranný kryt by sa mal uvoľniť. Pri všetkých ostatných rezoch sa odporúča, aby spodný ochranný kryt fungoval automaticky.
- Pred položením píly na pracovný stôl alebo na podlahu vždy dbajte na to, aby spodný kryt zakrýval rezný kotúč. Nezakrytý, rotujúci rezný kotúč spôsobí, že píla sa bude pohybovať dozadu a rozreže všetko, čo jej stojí v ceste. Zvážte čas, ktorý je potrebný na zastavenie rezného kotúča po vypnutí.
- Nepoužívajte rezné kotúče, ktoré sú poškodené alebo deformované.
- Nepoužívajte brúsne kotúče.
- Používajte len rezné kotúče odporúčané výrobcom, ktoré spíňajú požiadavky normy EN 847-1.
- Nepoužívajte rezné kotúče, ktoré nemajú zuby s karbidovými hrotmi.
- Prach z niektorých druhov dreva môže byť zdraviu nebezpečný. Priamy fyzický kontakt s prachom môže spôsobit' alergické reakcie a/alebo ochorenia dýchacích ciest obsluhy alebo osôb v okolí. Dubový alebo bukový prach sa považuje za karcinogénny, najmä v kombinácii s látkami na ošetrovanie dreva (konzervačné prostriedky na drevo).
Používajte osobné ochranné prostriedky, ako napríklad:
- rukavice na manipuláciu s reznými kotúčmi a inými drsnými a ostrými materiálmi (rezné kotúče by sa mali podľa možnosti držat za otvor);
Pri rezaní dreva pripojte systém odsávania prachu.
- Je dôležité vybrat' rezný kotúč podľa typu rezaného materiálu.
- Nepoužívajte ret'azovú pílu na rezanie iných materiálov ako dreva alebo materiálov podobných drevu.
- Nepoužívajte reťazovú pílu bez ochranného krytu alebo ak je zablokovaný.
- Podlaha v oblasti, kde stroj pracuje, by mala byť dobre udržiavaná, bez uvolneného materiálu alebo výčnelkov.
- Musí byť zabezpečené dostatočné osvetlenie pracovného priestoru.
- Zamestnanec obsluhujúci stroj by mal byť riadne vyškolený v používaní, obsluhe a manipulácií so strojom.
- Dbajte na maximálnu rýchlost' vyznačenú na rezacom kotúči.
- Uistite sa, že použité diely sú v súlade s odporúčaniami výrobcu.
- Ak je píla vybavená laserom, výmena za iný typ lasera nie je povolená a opravy by malo vykonávať servisné stredisko.
- Prístroj nepoužívajte v stacionárnom stave. Nie je vhodný na použitie s pílovým stolom.
BEZPEČNOSTNÉ PRAVIDLÁ PRE LASEROVÉ ZARIADENIE
- Laserové zariadenie použité pri konštrukcii píly je triedy 2 s maximálnym výkonom < 1 mW pri vlnovej dlžke žiarenia = 650 nm. Takéto zariadenie nie je nebezpečné pre zrak, ale nesmie sa pozerat' priamo v smere zdroja žiarenia (riziko dočasnej slepoty).
-
VAROVANIE! Nedívajte sa priamo do svetelného lúča lasera. Hrozí nebezpečenstvo. Dodržiavajte nasledujúce bezpečnostné pravidlá.
-
Laserové zariadenie používajte v súlade s odporúčaniami výrobcu.
- Laserový lůč nikdy úmyselne ani neúmyselne nenasmerujte na lůdí, zvieratá alebo iné predmety ako na pracovný materiál.
- Laserový lůč nesmie byť náhodne nasmerovaný do očí okolostojacich osôb a zvierat dlhšie ako 0,25 sekundy, napríklad nasmerovaním svetelného lůča cez zrkadlá.
- Vždy je potrebné zabezpečit, aby laserové svetlo smerovalo na materiál bez reflexných povrchov.
- Lesklý oceľový plech (alebo iné materiály s reflexným povrchom) neumožňuje použitie laserového svetla, pretože by potom mohlo dôjst' k nebezpečným odrazom smerom k obsluhe, tretím osobám alebo zvieratám.
- Laserovú jednotku nevymieňajte za iný typ. Všetky opravy by mal vykonávať výrobca alebo autorizovaná osoba.
POZOR! Iné nastavenia ako tie, ktoré sú uvedené v tomto návode, predstavujú riziko vystavenia laserovému žiareniu!
UPOZORNENIE: Zariadenie je určené na prevádzku v interiéri. Napriek prirodzene bezpečnej konštrukcii, použitiu bezpečnostných opatrení a dodatočných ochranných opatrení vždy existuje riziko zostatkového poranenia počas prevádzky.
Vysvetlenie použitých piktogramov
6
7
3
8
4
9
5
10
1. Poznámka: Prijmite osobitné bezpečnostné opatrenia!
- Prečítajte si návod na obsluhu, dodržiavajte upozornenia a bezpečnostné podmienky v čnom uvedené!
- Používajte osobné ochranné prostriedky (ochranné okuliare, ochrana sluchu, protiprachová maska).
- Používajte ochranné rukavice.
5.Udržujte deti mimo dosahu nástroja. - Používajte ochranný odev.
- Chráňte jednotku pred vlhkost'ou.
- Pred nastavovaním alebo čistením batérie vyberte batériu zo zariadenia
- Upozornenie: Laserové žiarenie!
- Pozor: ostré prvky!
KONŠTRUKCIA A ÚČEL
Kotúčová píla je elektrický nástroj napájaný z batérie. Pohána ju jednosmerný komutátorový motor s permanentným magnetom spolu s prevodovkou. Tento typ elektrického náradia sa široko používa na rezanie dreva a materiálov na báze dreva. Nemal by sa používať na pílenie palivového dreva. Pokusy o použitie píly na iné ako uvedené účely sa budú považovať za nevhodné použitie. Kotúčovú pílu používajte len s vhodnými pílovými kotúčmi s karbidovými hrotmi. Okružná píla je určená na ľahké práce v servisných dielňach a na všetky práce v oblasti samostatnej amatérskej činnosti (DIY).
VAROVANIE! Elektrické náradie nepoužívajte nesprávne.
POPIS GRAFICKÝCH STRÁNOK
Nižšie uvedené číslovanie sa vzt'ahuje na komponenty jednotky zobrazené na grafických stranách tejto príručky.
-
Dýza na vypúšťanie prachu
2.Top kryt
3.Switch tlačidlo zámku
4.Switch -
Spodná krycia páka
6.Predná rukovät
7.Laser
8.Rezný kotúč
9.Flange podložka
10.Cut-off kotúč upevňovacie skrutky - Spodný kryt
12.Cutting híbka sprievodca
13.Základná rukovät'
14.Zásuvka na pripojenie batérie
15.Tlačidlo blokovania vretena
16.Foot
17.Foot nastavenie blokovací gombík - Cutting line indicator for 45°
19.Indikátor reznej čiary pre 0°
20.Paralelná vodiaca poistná skrutka
21.Cutting híbka poistný gombík
22.Paralelný sprievodca
* Medzi výkresom a výrobkom môžu byť rozdiely.
VYBAVENIE A PRÍSLUŠENSTVO
1.Paralelné vedenie - 1 ks
2.Šest'hranný klúč - 1 ks.
PRÍPRAVA NA PRÁCU
NASTAVENIE HÍBKY REZU
Híbku rezu v pravom uhle možno nastavit' v rozsahu od 0 do 48 mm.
Uvol'nite gombík blokovania híbky rezu (21).
Nastavte požadovanú híbku rezu (pomocou stupnice).
Zablokujte aretačný gombík híbky rezu (21) (obr. A).
INŠTALÁCIA PARALELNÉHO VEDENIA REZU
Paralelné vedenie rezu je možné namontovať na pravú alebo ľavú stranu pätky stroja.
Uvol'nite poistnú skrutku paralelného vedenia (20).
- Vložte paralelnú vodiacu lištu do otvorov v základnej doske (16), nastavte požadovanú vzdialenosť (pomocou stupníc) a upevnite ju utiahnutím poistných skrutiek paralelného vodenia (20) (obr. B).
POZNÁMKA: Vodiaca lišta paralelného vedenia by mala smerovat' nadol.
Paralelné vedenie (22) možno použit' aj na rezanie úkosov od 0 do 45°.
POZOR: Nikdy nedovolte, aby sa vaša ruka alebo prsty nachádzali za bežiacou pílou. Ak dôjde k spätnému rázu, píla vám môže spadnúť na ruku a spôsobit vážne poranenie.
VÝKLOPNÝ SPODNÝ KRYT
Spodný ochranný kryt (11) rezacieho kotúča (8) sa pri kontakte s rezaným materiálom automaticky odsunie. Ak ho chcete odstránit ručne, posuňte páčku spodného krytu (5).
ODSÁVANIE PRACHU
Kotúčová píla je vybavená otvorom na odsávanie prachu (1) na odsávanie triesok a prachu vznikajúceho pri rezaní.
PREVÁDZKA / NASTAVENIA
ZAPNUTIE/VYPNUTIE
VAROVANIE! Pri štartovaní držte ret'azovú pílu oboma rukami, pretože krútiaci moment motora môže spôsobit' nekontrolovateľné otáčanie elektrického náradia. Uvedomte si, že po vypnutí píly sa jej pohyblivé časti ešte nejaký čas točia.
- Zariadenie je vybavené bezpečnostným spínačom, ktorý zabraňuje náhodnej aktivácií. Bezpečnostné tlačidlo sa nachádza na oboch stranách krytu.
-
Zapnutie:
-
Stlačte jedno z tlačidiel blokovania spínača (3) a podržte ho v tejto polohe (obr. C).
• Stlačte tlačidlo zapnutia/vypnutia (2) (obr. D). - Po spustení jednotky môžete uvoľniť tlačidlo blokovania spínača (3).
Vypnutie:
Uvolnením tlaku na tlačidlo zapnutia/vypnutia (4) sa zariadenie zastavi.
AKCIA LASERU
VAROVANIE! Nikdy sa nepozerajte priamo do laserového lúča alebo jeho odrazu od zrkadlového povrchu a nikdy nemierte laserovým lúčom na žiadnu osobu.
- Pri každom stlačení tlačidla blokovania spínača (3) sa rozsvieti laser (7). Svetlo z laserového lúča umožňuje lepšiu kontrolu získanej línie rezu. Laserový generátor (7) dodávaný s pílou je určený na použitie pri presnom rezaní.
- Stlačte tlačidlo blokovania spínača (3) a spínač (4).
- Laser začne vyžarovat' červenú čiaru viditel'nú na materiáli.
- Rez by sa mal vykonat' pozdíž tejto línie.
POZOR: Rezný prach môže otupit' laserové svetlo, preto je potrebné objektív laserového projektora z času na čas vyčistiť.
CUTTING
- Čiara rezu sa určuje pomocou indikátora čiary rezu (18) pre uhol 45° alebo (19) pre uhol 0° (obr. E).
- Pri začatí práce držte pílu vždy pevne oboma rukami pomocou oboch rukováti.
- Píla sa musí zapínat'len vtedy, ked' je mimo rezaného materiálu.
- Na pílu netlačte nadmernou silou, vyvíjajte mierny, súvislý tlak.
- Po dokončení rezania nechajte rezací kotúč úplne zastavit'.
- Ak sa rez preruší pred plánovaným dokončením, pri pokračovaní najprv počkajte, kým píla po spustení nedosiahne maximálne otáčky, a potom opatrne ved'te rezný kotúč do rezaného materiálu.
- Pri rezaní naprieč vláknami materiálu (dreva) majú niekedy vlákna tendenciu stúpat' a odtrhávat' sa (pohyb píly pri nízkych otáčkach túto tendenciu minimalizuje).
- Uistite sa, že spodný ochranný kryt dosiahne koncovú polohu pri svojom pohybe.
- Pred rezaním sa vždy uistite, že sú aretačný gombík híbky rezu a aretačný gombík nastavenia pätky píly správne dotiahnuté.
- S pílou sa musia používať len rezné kotúče so správnym vonkajším priemerom a priemerom otvoru uloženia rezného kotúča.
- Rezaný materiál by mal byt' bezpečne znehybnený.
- Širšia čast' pätky pily by mala byt' umiestnená na tej časti materiálu, ktorá nie je predmetom rezu.
UPOZORNENIE: Ak sú rozmery materiálu malé, musí byť materiál zaistený tesárskymi svorkami. Ak sa pílový kotúč neposúva po materiáli, ale je zdvihnutý, hrozí nebezpečenstvo spätného vrhu.
VAROVANIE! Primerané pridržanie rezaného materiálu a pevné uchopenie pily zabezpečuje plnú kontrolu nad elektrickým náradím, čím sa predchádza nebezpečenstvu poranenia osôb. Krátke kusy materiálu sa nepokúšajte podopierať rukou.
NASTAVENIE PÄTKY NA REZANIE POD UHLOM
Utiahnite aretačný gombík nastavenia pätky (17).
POZNÁMKA: Pri rezaní pod uhlom hrozí väčšie riziko spätného rázu (väčšia možnosť zaseknutia pilového kotúča), preto sa uistite, že je pílový kotúč úplne pripevnený k obrobku. Rezte plynulým pohybom.
REZANIE REZANÍM DO MATERIÁLU
- Nastavte požadovanú híbku rezu zodpovedajúcu hrúbke rezaného materiálu.
- Nakloňte pílu tak, aby predná hrana pätky (16) píly bola proti rezanému materiálu a značka 0 pre kolmé rezy bola na línii zamýšlaného rezu.
- Po nastavení pily na začiatok rezania zdvihnite spodný ochranný kryt (11) pomocou páčky spodného ochranného krytu (5) (pílový kotůč zdvihnutý nad materiál).
- Spustite elektrické náradie a počkajte, kým rezací kotúč dosiahne plné otáčky.
- Postupne spúšťajte pílu ponáraním rezného kotúča do materiálu (počas tohto pohybu by sa mal predný okraj pätky píly dotýkat' povrchu materiálu).
- Ked' rezací kotúč začne rezat', uvol'nite spodný ochranný kryt.
- Ked' sa píla celou plochou oprie o materiál, pokračujte v rezaní posunutím píly dopredu.
- Nikdy neotáčajte pílu s rotujúcim rezným kotúčom dozadu, pretože hrozí nebezpečenstvo spätného vrhu.
- Dokončite rez opačným spôsobom ako na jeho začiatku otáčaním píly okolo línie kontaktu medzi prednou hranou pätky píly a obrobkom.
- Pred vytiahnutím píly z materiálu po vypnutí píly nechajte jej rezný kotúč úplne zastavit'.
- V prípade potreby by sa mali rohové skosenia dokončit pomocou kotúčovej alebo ručnej píly.
REZANIE ALEBO ODDEL'OVANIE VEL'KÝCH KUSOV MATERIÁLU.
POZOR: Pri rezaní väčších dosiek alebo fošní ich riadne podoprite, aby ste zabránili prípadnému trhnutiu rezacieho kotúča (jav spätného rázu) v dôsledku zaseknutia kotúča v reze.
PREVÁDZKA A ÚDRŽBA
VAROVANIE! Pred akoukol'vek inštaláciou, nastavením, opravou alebo prevádzkou vyberte z prístroja batériu.
ÚDRŽBA A SKLADOVANIE
- Prístroj sa odporúča čistiť ihned' po každom použití.
- Na čistenie nepoužívajte vodu ani iné kvapaliny.
- Jednotka by sa mala čistit' kefou alebo fúkat' nízkotlakovým stlačeným vzduchom.
- Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá, pretože môžu poškodit' plastové časti.
- Pravidelne čistite vetracie otvory v kryte motora, aby ste zabránili prehriatiu jednotky. Ventilačné otvory nečistite tak, že do nich budete vkladať ostré predmety, napríklad skrutkovače alebo podobné predmety.
- Počas bežnej prevádzky sa rezný kotúč po určitom čase otupí. Príznakom otupenia rezného kotúča je potreba zvýšiť tlak pri pohybe píly počas rezania.
- Ak sa zistí, že rezací kotúč je poškodený, musí sa okamžite vymenit'.
- Rezný kotúč by mal byť vždy ostrý.
- Zariadenie vždy skladujte na suchom mieste mimo dosahu detí.
- Zariadenie skladujte s vybratou batériou.
VÝMENA REZNÉHO KOTÚČA
- Pomocou priloženého klúča odskrutkujte skrutku držiacu rezný kotúč (10) otáčaním proti smeru hodinových ručičiek.
- Aby sa zabránilo otáčaniu vretena píly, pri odskrutkovaní upevňovacej skrutky rezného kotůča zaistite vreteno tlačidlom aretácie vretena (15) (obr. G).
- Odstráňte vonkajšiu prírubovú podložku (9).
- Pomocou páky spodného krytu (5) posuňte spodný kryt (11) tak, aby sa čo najviac zasunul do horného krytu (2) (v tomto okamihu skontrolujte stav a funkciu zasúvacej pružiny spodného krytu).
• Vysuňte rezný kotúč (8) cez drážku v pätke píly (16). - Nový rezný kotúč nastavte do polohy, v ktorej sú zuby rezného kotúča a šípka na ñom úplne v súlade so smerom, ktorý ukazuje šípka na spodnom a hornom kryte.
- Vložte rezný kotůč cez drážku v pätke píly a nasad'te ho na vreteno tak, aby bol pritlačený k povrchu vnútornej príruby a vycentrovaný na jej podrezaní.
- Nasad'te podložku vonkajšej príruby (9) a utiahnite upevňovaciu skrutku rezného kotúča (10) otáčaním v smere hodinových ručičiek.
- Po ukončení výmeny rezného kotúča vždy odložte šesthranný klůč do úložného priestoru.
- POZNÁMKA: Dbajte na to, aby ste rezný kotúč namontovali tak, aby boli zuby zarovnané v správnom smere. Smer otáčania vretena elektrického nástroja je znázornený šípkou na kryte píly. Pri uchopovaní rezného kotúča dbajte na zvýšenú opatrnost. Na ochranu rúk pred kontaktom s ostrými zubami rezného kotúča je potrebné používať ochranné rukavice.
| Parameter | Hodnota | |
| Napätie batérie | 18 V DC | |
| Rýchlost' (bez zaťaženia) | 4200 min ^-1 | |
| Diagonálny rozsah rezania | 0° ÷ 45° | |
| Max. vonkajší priemer rezného kotúča | 150 mm | |
| Vnútorný priemer rezného kotúča | 10 mm | |
| Maximálna hlbka rezu | Pod uhlom 90° | 48 mm |
| Pod uhlom 45° | 36 mm | |
| Stupeň ochrany IP | IPX0 | |
| Trieda ochrany | III | |
| Laserová trieda | 2 | |
| Výkon lasera | P≤1 mW | |
| Vlnová dĺžka žiarenia | Λ=650 nm | |
| Hmotnosť | 2 475 kg | |
| Rok výroby | ||
| • ÚDAJE O HLUKU A VIBRÁCIÁCH | ||
| Hladina akustického tlaku | L _PA = 79,2 dB(A), K= 3 dB(A) | |
| Hladina akustického výkonu | L _WA = 90,2 dB(A), K= 3 dB(A) | |
| Hodnota zrýchlenia vibrácií hlavnej rukováte | a _h =1,29 m/s ^2 K= 1,5 m/s ^2 | |
| Pomocná rukovát' hodnoty zrýchlenia vibrácií | a _h =2,02 m/s ^2 K= 1,5 m/s ^2 | |
Informácie o hluku a vibráciách
Hladina emisie hluku zariadenia je opísaná: hladinou emitovaného akustického tlaku LpA a hladinou akustického výkonu LwA (kde K označuje neistotu merania). Vibrácie emitované zariadením sú opísané hodnotou zrýchlenia vibrácií ah (kde K označuje neistotu merania).
Hladina emisie akustického tlaku LpA, hladina akustického výkonu LwA a hodnota zrýchlenia vibrácií Ah uvedené v tomto návode na použitie boli namerané v súlade s normou EN 62841-1:2015. Uvedená úroveň vibrácií ah sa môže použit' na porovnanie zariadení a na predbežné posúdenie vystavenia vibráciám.
Uvedená úroveň vibrácií je reprezentativna len pre základné použitie jednotky. Ak sa jednotka používa na iné účely alebo s inými pracovnými nástrojmi, úroveň vibrácií sa môže zmeniť. Vyššiu úroveň vibrácií ovplyvní nedostatočná alebo príliš zriedkavá údržba jednotky. Uvedené dôvody môžu mať za následok zvýšenú expozíciu vibráciám počas celého pracovného obdobia.
Na presný odhad vystavenia vibráciám je potrebné zohl'adnit' obdobia, ked' je jednotka vypnutá alebo ked' je zapnutá, ale nepoužíva sa na prácu. Ked' sa všetky faktory presne odhadnú, celková expozícia vibráciám môže byt' výrazne nižšia.
Na ochranu používateľa pred účinkami vibrácií by sa mali zaviest d’alšie bezpečnostné opatrenia, ako je cyklická údržba stroja a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.
OCHRANA ŽIVOTNÉHO PROSTREDIA
| Elektricky poháňané výrobky by sa nemali likvidovať spolu s domovýt odpadom, ale mali by sa odovzdať do príslušných zariadení na likvidáciu odpadu. Informácie o likvidácii vám poskytne predajca výrobku alebo miestny úrad. Odpad z elektrických a elektronických zariadení obsahuje ekologicky inertné látky. Zariadenia, ktoré nie sú recyklované, predstavujú potenciálne riziko pre životné prostredie aľudské zdravie. |
"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (dalej len "Grupa Topex") oznamuje, że všetky autorské práva k obsahu tejto príručky (dalej len "príručka"), vrátane, okrem iného. Jeho text, fotografie, schémy, nákresy, ako aj jeho kompozícia patria výlučne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo 4. februára 1994 o autorskom práve a súvisiacich právach (Zbierka zákonov 2006 č. 90 poz. 631 v znení neskorších predpisov). Kopírovanie, spracovanie, zverejňovanie, úprava na komerčné účely celého manuálu a jeho jednotlivých prvkov bez písomného súhlasu spoločnosti Grupa Topex je prisne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpovednosť.
ES vyhlásenie o zhode
Obchodný názov: GRAPHITE
Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu.
Opísaný výrobok je v súlade s týmito dokumentmi:
Smernica o strojových zariadeniach 2006/42/ES
Smernica 2014/30/EÚ o elektromagnetickej kompatibilite
A splňa požiadavky noriem:
EN 62841-1:2015; EN 62841-2-5:2014;
EN 55014-1:2017+A11:2020; EN 55014-2:2015;
EN IEC 63000:2018
Oznámený orgán:
č. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211
HELSINKI; Fínsko
Certifikát ES o typovej skúške č:
GS/19/HEL/11006
Toto vyhlásenie sa vzt'ahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahřna komponenty pridá koncový používatel' alebo ho vykoná dodatočne.
Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovat' technickú dokumentáciu:
Podpísané v mene:
Grupa Topex Sp. z o.o. Sp.k.
2/4 Hraničná ulica
02-285 Varšava
Paweł Kowalski
Pracovník pre kvalitu spoločnosti TOPEX GROUP
Varšava, 2023-11-30
SL PREVOD (UPORABNIŠKI) PRIROČNIK AKUMULATORSKA KROŽNA ŽAGA
58G008
