| Márka | Graphite |
| Modell | 58G008 |
| Terméktípus | Vezeték nélküli körfűrész |
| Tápellátás | 18 V DC akkumulátor |
| Üresjárati fordulatszám | 4200 min⁻¹ |
| Tárcsa max. külső átmérője | 150 mm |
| Tárcsa furat | 10 mm |
| Max. vágásmélység (90°) | 48 mm |
| Max. vágásmélység (45°) | 36 mm |
| Szögvágási tartomány | 0° és 45° között |
| Súly | 2,475 kg |
| Védettségi fokozat | IPX0 |
| Lézeres vezető | Igen (2. osztály, ≤1 mW, 650 nm) |
| Hangnyomásszint | 79,2 dB(A) (K=3 dB) |
| Hangteljesítményszint | 90,2 dB(A) (K=3 dB) |
| Vibráció (fő fogantyú) | 1,29 m/s² (K=1,5) |
| Merülővágási képesség | Igen |
| Párhuzamos vezető mellékelve | Igen |
| Porelszívó csatlakozó | Igen |
| Alsó védőburkolat | Igen, visszahúzó rugóval |
| Biztonság | Kapcsolóretesz, visszarúgás elleni védelem |
| Motor | Kefés, állandó mágneses motor |
| Karbantartás | Tisztítás kefével vagy sűrített levegővel; ne használjon folyadékokat |
| Tárcsacsere | Igen, imbuszkulcs mellékelve |
| Ajánlott felhasználás | Fa és fa alapú anyagok, barkácsolás és műhely |
Gyakran ismételt kérdések - 58G008 Graphite
Felhasználói kérdések a következőről 58G008 Graphite
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét 58G008 - Graphite és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 58G008 márka Graphite.

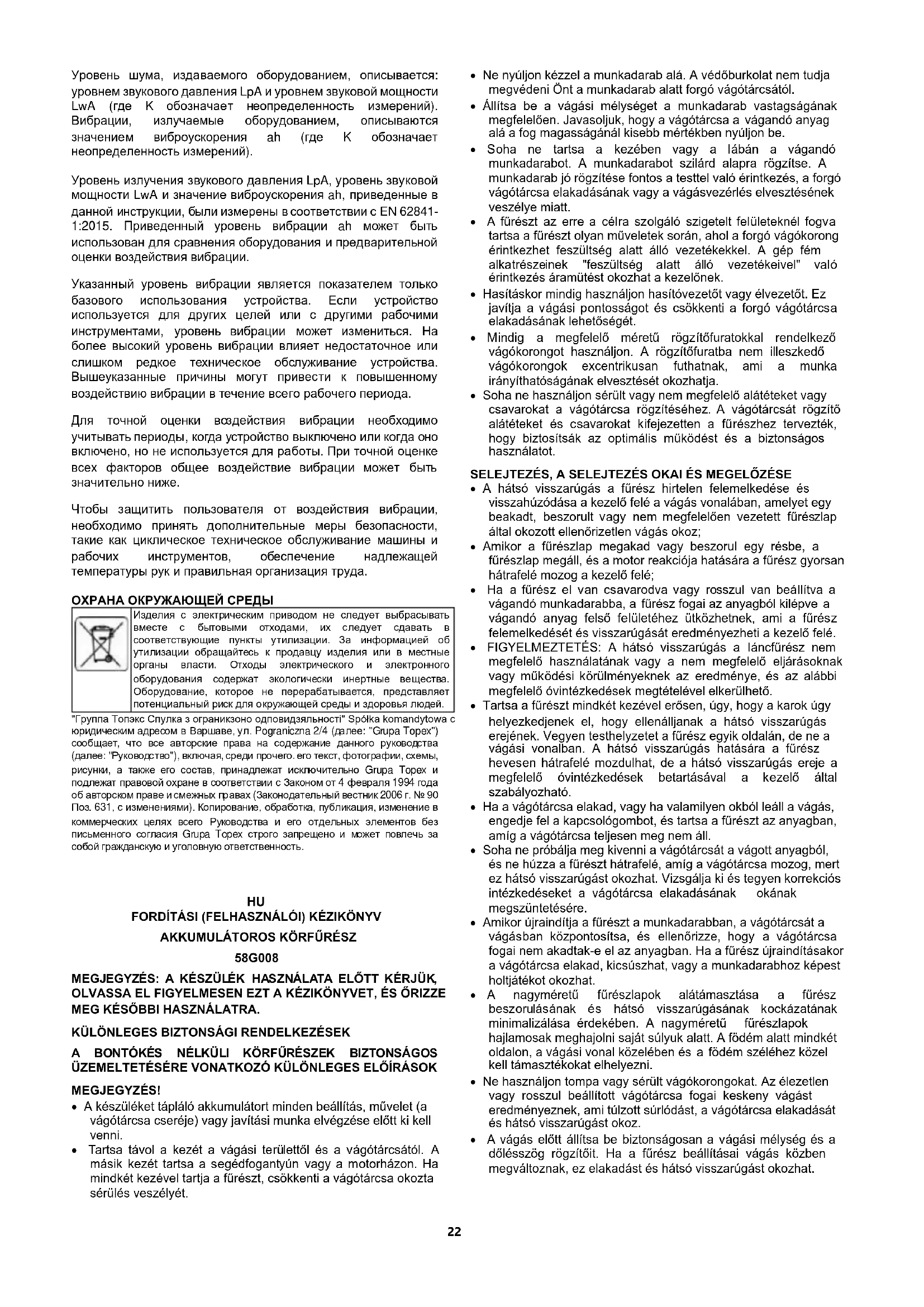

HASZNÁLATI ÚTMUTATÓ 58G008 Graphite
- A készüléket tápláló akkumulátort minden beállítás, művelet (a vágótárcsa cseréje) vagy javítási munka elvégzése előtt ki kell venni.
-
Tartsa távol a kezét a vágási területtől és a vágótárcsától. A másik kezét tartsa a segédfogantyún vagy a motorházon. Ha mindkét kezével tartja a fűrészt, csökkenti a vágótárcsa okozta sérülés veszélyét.
-
Ne nyúljon kézzel a munkadarab alá. A védőburkolat nem tudja megvédeni Önt a munkadarab alatt forgó vágótárcsától.
- Állítsa be a vágási mélységet a munkadarab vastagságának megfelelően. Javasoljuk, hogy a vágótárcsa a vágandó anyag alá a fog magasságánál kisebb mértékben nyúljon be.
- Soha ne tartsa a kezében vagy a lábán a vágandó munkadarabot. A munkadarabot szilárd alapra rögzítse. A munkadarab jó rögzítése fontos a testtel való érintkezés, a forgó vágótárcsa elakadásának vagy a vágásvezérlés elvesztésének veszélye miatt.
- A fűrészt az erre a célra szolgáló szigetelt felületeknél fogva tartsa a fűrészt olyan műveletek során, ahol a forgó vágókorong érintkezhet feszültség alatt álló vezetékekkel. A gép fém alkatrészeinek "feszültség alatt álló vezetékeivel" való érintkezés áramütést okozhat a kezelőnek.
- Hasításkor mindig használjon hasítóvezetőt vagy élvezetőt. Ez javítja a vágási pontosságot és csökkenti a forgó vágótárcsa elakadásának lehetőségét.
- Mindig a megfelelő méretű rögzítőfuratokkal rendelkező vágókorongot használjon. A rögzítőfuratba nem illeszkedő vágókorongok excentrikusan futhatnak, ami a munka irányíthatóságának elvesztését okozhatja.
- Soha ne használjon sérült vagy nem megfelelő alátéteket vagy csavarokat a vágótárcsa rögzítéséhez. A vágótárcsát rögzítő alátéteket és csavarokat kifejezetten a fűrészhez tervezték, hogy biztosítsák az optimális működést és a biztonságos használatot.
SELEJTEZÉS, A SELEJTEZÉS OKAI ÉS MEGELŐZÉSE
- A hátsó visszarúgás a fűrész hirtelen felemelkedése és visszahúzódása a kezelő felé a vágás vonalában, amelyet egy beakadt, beszorult vagy nem megfelelően vezetett fűrészlap által okozott ellenőrizetlen vágás okoz;
- Amikor a fűrészlap megakad vagy beszorul egy résbe, a fűrészlap megáll, és a motor reakciója hatására a fűrész gyorsan hátrafelé mozog a kezelő felé;
- Ha a fűrész el van csavarodva vagy rosszul van beállítva a vágandó munkadarabba, a fűrész fogai az anyagból kilépve a vágandó anyag felső felületéhez ütközhetnek, ami a fűrész felemelkedését és visszarúgását eredményezheti a kezelő felé.
- FIGYELMEZTETÉS: A hátsó visszarúgás a láncfűrész nem megfelelő használatának vagy a nem megfelelő eljárásoknak vagy működési körülményeknek az eredménye, és az alábbi megfelelő óvintézkedések megtételével elkerülhető.
- Tartsa a fűrészt mindkét kezével erősen, úgy, hogy a karok úgy helyezkedjenek el, hogy ellenálljanak a hátsó visszarúgás erejének. Vegyen testhelyzetet a fűrész egyik oldalán, de ne a vágási vonalban. A hátsó visszarúgás hatására a fűrész hevesen hátrafelé mozdulhat, de a hátsó visszarúgás ereje a megfelelő óvintézkedések betartásával a kezelő által szabályozható.
- Ha a vágótárcsa elakad, vagy ha valamilyen okból leáll a vágás, engedje fel a kapcsológombot, és tartsa a fűrészt az anyagban, amíg a vágótárcsa teljesen meg nem áll.
- Soha ne próbálja meg kivenni a vágótárcsát a vágott anyagból, és ne húzza a fűrészt hátrafelé, amíg a vágótárcsa mozog, mert ez hátsó visszarúgást okozhat. Vizsgálja ki és tegyen korrekciós intézkedéseket a vágótárcsa elakadásának okának megszüntetésére.
- Amikor újraindítja a fűrészt a munkadarabban, a vágótárcsát a vágásban központosítsa, és ellenőrizze, hogy a vágótárcsa fogai nem akadtak-e el az anyagban. Ha a fűrész újraindításakor a vágótárcsa elakad, kicsúszhat, vagy a munkadarabhoz képest holtjátékot okozhat.
- A nagyméretű fűrészlapok alátámasztása a fűrész beszorulásának és hátsó visszarúgásának kockázatának minimalizálása érdekében. A nagyméretű fűrészlapok hajlamosak meghajolni saját súlyuk alatt. A födém alatt mindkét oldalon, a vágási vonal közelében és a födém széléhez közel kell támasztékokat elhelyezni.
- Ne használjon tompa vagy sérült vágókorongokat. Az élezetlen vagy rosszul beállított vágótárcsa fogai keskeny vágást eredményeznek, ami túlzott súrlódást, a vágótárcsa elakadását és hátsó visszarúgást okoz.
- A vágás előtt állítsa be biztonságosan a vágási mélység és a dőlésszög rögzítőit. Ha a fűrész beállításai vágás közben megváltoznak, ez elakadást és hátsó visszarúgást okozhat.
- Különösen óvatosnak kell lennie, amikor a válaszfalakon merőleges vágásokat végez. A vágótárcsa más, kívülről nem látható tárgyakat is elvághat, ami hátsó visszapattanást okozhat.
AZ ALSÓ VÉDŐBURKOLAT FUNKCIÓI
- Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy az megfelelően behúzva legyen. Ne használja a fűrészt, ha az alsó védő nem mozog szabadon és nem jön le azonnal. Soha ne rögzítse vagy hagyja nyitott helyzetben az alsó védőburkolatot. Ha a fűrészt véletlenül leejtik, az alsó védő elhajolhat. Emelje fel az alsó védőburkolatot a visszahúzó fogantyú segítségével, és győződjön meg arról, hogy az szabadon mozog, és nem ér hozzá a vágólaphoz vagy a gép bármely más részéhez minden egyes szög- és vágási mélységbeállításnál.
- Ellenőrizze az alsó védőrugó működését. Ha a védő és a rugó nem működik megfelelően, használat előtt meg kell javítani. Az alsó védő rossz működését lassíthatják a sérült alkatrészek, a ragadós lerakódások vagy a felgyülemlett hulladék.
- A fenékvédő kézi kivétele csak speciális vágásoknál, például "merülő vágások" és "összetett vágások" esetén megengedett. Emelje fel az alsó védőt a visszahúzó fogantyúval, és amikor a vágótárcsa behatol az anyagba, az alsó védőt ki kell engedni. Minden más vágásnál ajánlott, hogy az alsó védő automatikusan működjön.
- Mindig ügyeljen arra, hogy az alsó védőburkolat fedje a vágótárcsát, mielőtt a fűrészt leteszi a munkapadra vagy a padlóra. A fedetlen, forgó vágótárcsa miatt a fűrész hátrafelé mozog, és mindent elvág, ami az útjába kerül. Vegye figyelembe azt az időt, amely alatt a vágótárcsa a kikapcsolás után megáll.
TOVÁBBI BIZTONSÁGI UTASÍTÁSOK
- Ne használjon sérült vagy deformált vágókorongokat.
- Ne használjon csiszolótárcsákat.
- Csak a gyártó által ajánlott, az EN 847-1 szabvány követelményeinek megfelelő vágókorongokat használjon.
- Ne használjon olyan vágókorongokat, amelyek nem rendelkeznek karbidfogakkal.
- Bizonyos fafajokból származó porok egészségügyi kockázatot jelenthetnek. A porral való közvetlen fizikai érintkezés allergiás reakciókat és/vagy légzőszervi megbetegedéseket okozhat a kezelőnél vagy a közelben tartózkodó személyeknél. A tölgyvagy bükkfa pora rákkeltőnek minősül, különösen, ha fakezelő anyagokkal (faanyagvédő szerekkel) kombinálják.
- Használjon egyéni védőfelszerelést, például:
- hallásvédők a halláskárosodás kockázatának csökkentése érdekében;
- szemvédelem;
- légzésvédelem a káros por belégzésének kockázatának csökkentése érdekében;
- kesztyű a vágókorongok és más durva és éles anyagok kezeléséhez (a vágókorongokat lehetőleg a lyuknál fogva kell tartani);
Fakivágáskor csatlakoztasson porelszívó rendszert.
- Fontos, hogy a vágótárcsát a vágandó anyag típusának megfelelően válassza ki.
- Ne használja a láncfürészt fától vagy fához hasonló anyagoktól eltérő anyagok vágására.
- Ne használja a láncfűrészt a védőburkolat nélkül, vagy ha az el van zárva.
- A padlónak a gép munkaterületén jól karbantartottnak kell lennie, és nem szabad, hogy laza anyagok vagy kiálló részek legyenek rajta.
- A munkaterület megfelelő megvilágításáról gondoskodni kell.
- A gépet kezelő munkavállalót megfelelően ki kell képezni a gép használatára, működtetésére és kezelésére.
- Figyeljen a vágótárcsán feltüntetett maximális sebességre.
- Győződjön meg arról, hogy a felhasznált alkatrészek megfelelnek a gyártó ajánlásainak.
- Ha a fűrész lézerrel van felszerelve, a lézer más típusú lézerrel való cseréje nem megengedett, és a javítást szervizközpontnak kell elvégeznie.
- Ne használja a készüléket álló helyzetben. Nem alkalmas fűrészasztallal való használatra.
A LÉZERKÉSZÜLÉKRE VONATKOZÓ BIZTONSÁGI SZABÁLYOK
- A fűrész építéséhez használt lézereszköz 2. osztályú, maximális teljesítménye <1 mW, a sugárzás hullámhossza λ = 650 nm. Az ilyen eszköz nem veszélyes a látásra, de nem szabad közvetlenül a sugárforrás irányába nézni (átmeneti vakság veszélye).
- FIGYELEM! Ne nézzen közvetlenül a lézerfénysugárba. Veszélyt jelent. Tartsa be a következő biztonsági szabályokat.
- A lézerkészüléket a gyártó ajánlásainak megfelelően használja.
- Soha ne irányítsa a lézersugarat szándékosan vagy akaratlanul emberek, állatok vagy a munkaanyagtól eltérő tárgyak felé.
- A lézersugarat nem szabad véletlenül 0,25 másodpercnél hosszabb ideig a járókelők és állatok szeme felé irányítani, például a fénysugár tükrökön keresztül történő irányításával.
- Mindig biztosítani kell, hogy a lézerfény olyan anyagra irányuljon, amely nem rendelkezik tükröződő felületekkel.
- A fényes acéllemez (vagy más, fényvisszaverő felületű anyagok) nem teszik lehetővé a lézerfény használatát, mivel ez veszélyes visszaverődéseket eredményezhet a kezelő, harmadik személyek vagy állatok felé.
- Ne cserélje ki a lézeregységet más típusra. Minden javítást a gyártónak vagy felhatalmazott személynek kell elvégeznie.
FIGYELEM! A jelen kézikönyvben megadottaktól eltérő beállítások lézersugárzásnak való kitettség kockázatával járnak!
FIGYELEM: A készülék beltéri használatra készült. Az eredendően biztonságos kialakítás, a biztonsági intézkedések és a további védőintézkedések alkalmazása ellenére a működés során mindig fennáll a maradék sérülés veszélye.
A használt piktogramok magyarázata
6
7
8
9
10
1. Megjegyzés: Különleges óvintézkedéseket kell tenni!
- Olvassa el a használati utasítást, tartsa be az abban foglalt figyelmeztetéseket és biztonsági feltételeket!
3.Használjon egyéni védőfelszerelést (védőszemüveg, fülvédő, porvédő maszk).
4.Használjon védőkesztyűt. - Tartsa távol a gyermekeket a szerszámtól.
6.Használjon védőruházatot. - Védje a készüléket a nedvességtől.
8.Vegye ki az akkumulátort a készülékből, mielőtt beállítaná vagy tisztítaná a
9: Lézersugárzás!
10.Vigyázat: éles elemek!
FELÉPÍTÉS ÉS CÉL
A körfürész egy akkumulátoros elektromos szerszám. Hajtásáról egy állandó mágneses egyenáramú kommutátoros motor és egy sebességváltó gondoskodik. Ezt a típusú elektromos szerszámot széles körben használják fa és faalapú anyagok fürészelésére. Tűzifa fürészelésére nem használható. A fürész nem rendeltetésszerű használatának minősül, ha a fürészt a megadottaktól eltérő célokra próbálják használni. A körfürészt csak megfelelő keményfémhegyű fürészlapokkal használja. A körfürészt a szervizműhelyekben végzett könnyű munkákhoz és az önálló amatór tevékenység (barkácsolás) területén végzett valamennyi munkához tervezték.
FIGYELEM! Ne használja vissza az elektromos szerszámot.
A GRAFIKUS OLDALAK LEÍRÁSA
Az alábbi számozás a készüléknek a jelen kézikönyv grafikus oldalain látható elemeire utal.
- Dust ürítő fúvóka
2.Top fedél
3.Switch zár gomb
4.Switch
5.Bottom fedél kar
6.Első fogantyú
7.Laser
8.Vágótárcsa
9.Flange alátét
- Cut-off kerék rögzítő csavar
11.Alsó fedél
- Cutting mélység útmutató
13.Basic fogantyú
-
Battery csatlakozóaljzat
-
Spindle lock gomb
16.Foot
-
Foot beállítási zárógomb
-
Cutting line indicator for 45°
-
Vágási vonaljelző 0°-hoz
20.Parallel vezető zárócsavar
21.Vágási mélységzáró gomb
22.Párhuzamos útmutató
* A rajz és a termék között eltérések lehetnek.
BERENDEZÉSEK ÉS TARTOZÉKOK
- Párhuzamos útmutató - 1 db.
2.Hatszögkulcs - 1 db.
FELKÉSZÜLÉS A MUNKÁRA
VÁGÁSI MÉLYSÉG BEÁLLÍTÁSA
A vágási mélység derékszögben 0 és 48 mm között állítható.
Lazítsa meg a vágási mélység rögzítő gombot (21).
Állítsa be a kívánt vágási mélységet (a skála segítségével).
Zárja be a vágási mélység reteszelőgombot (21) (A ábra).
A PÁRHUZAMOS VÁGÁSVEZETŐ FELSZERELÉSE
- A párhuzamos vágásvezető a gépláb jobb vagy bal oldalára szerelhető.
- Lazítsa meg a párhuzamos vezetés rögzítőcsavarját (20).
- Helyezze be a párhuzamos vezetőrudat a lábtábla furataiba (16), állítsa be a kívánt távolságot (a beosztások segítségével), és rögzítse a párhuzamos vezetők rögzítőcsavarjainak (20) meghúzásával (B ábra).
MEGJEGYZÉS: A párhuzamos vezető rúdjának lefelé kell mutatnia.
A párhuzamos vezető (22) használható 0° és 45° közötti ferde vágáshoz is.
FIGYELMEZTETÉS: Soha ne hagyja, hogy keze vagy ujjai a futó fűrész mögé kerüljenek. Visszapattanás esetén a fűrész a kezére eshet, és súlyos sérülést okozhat.
CSUKLÓS ALSÓ FEDÉL
A vágótárcsa (8) alsó védőburkolata (11) automatikusan visszatolódik, amikor a vágandó anyaggal érintkezik. Kézi eltávolításához mozgassa az alsó védőkart (5).
PORELSZÍVÁS
A körfűrész porelszívó nyílással (1) van felszerelve a vágás során keletkező forgács és por elszívására.
MÜKÖDÉS / BEÁLLÍTÁSOK
ON/OFF
FIGYELEM! Indításkor mindkét kezével fogja meg a láncfűrészt, mivel a motor nyomatéka miatt az elektromos szerszám irányíthatatlanul foroghat. Vegye figyelembe, hogy a fűrész
kikapcsolása után annak mozgó alkatrészei még egy ideig forognak.
- A készülék biztonsági kapcsolóval van ellátva a véletlenszerű aktiválás megakadályozására. A biztonsági gomb a ház mindkét oldalán található.
- Bekapcsolás:
- Nyomja meg az egyik kapcsoló reteszelő gombját (3), és tartsa ebben a helyzetben (C ábra).
- Nyomja meg a be/kikapcsoló gombot (2) (D ábra).
- A készülék elindítása után a kapcsoló reteszelő gombja (3) feloldható.
Kikapcsolás:
A ki/bekapcsoló gomb (4) nyomásának elengedése leállítja a készüléket.
LASER ACTION
FIGYELEM! Soha ne nézzen közvetlenül a lézersugárba vagy annak tükörfelületröl történő visszaverődésébe, és soha ne irányítsa a lézersugarat személy felé.
- A kapcsoló reteszelő gomb (3) minden egyes megnyomásakor a lézer (7) világít. A lézersugár fénye lehetővé teszi az elért vágási vonal jobb ellenőrzését. A fűrészhez mellékelt lézergenerátort (7) precíziós vágáshoz tervezték.
- Nyomja meg a kapcsoló reteszelő gombját (3) és a kapcsolót (4).
- A lézer elkezd egy vörös vonalat kibocsátani, amely látható az anyagon.
- A vágást ezen a vonalon kell elvégezni.
FIGYELEM: A vágási por tompíthatja a lézerfényt, ezért a lézerprojektor lencséjét időről időre meg kell tisztítani.
VÁGÁS
- A vágási vonalat a vágási vonaljelző (18) határozza meg 45 szög esetén, illetve (19) 0° szög esetén (E. ábra).
- A munka megkezdésekor a fürészt mindig mindkét kézzel, mindkét fogantyú segítségével tartsa biztonságosan.
- A fürészt csak akkor szabad bekapcsolni, ha az távol van a vágandó anyagtól.
- Ne nyomja a fürészt túlzott erővel, mérsékelt, folyamatos nyomást alkalmazzon.
- Hagyja, hogy a vágótárcsa teljesen megálljon, amikor a vágás befejeződött.
- Ha a vágás a tervezett befejezés előtt megszakad, a folytatáskor először várjon, amíg a fűrész az indítás után eléri a maximális sebességet, majd óvatosan vezesse a vágótárcsát a vágott anyagba.
- Az anyag (fa) rostjain való átvágáskor a szálak néha hajlamosak felemelkedni és leszakadni (a fűrész alacsony fordulatszámon történő mozgatása minimalizálja ezt a hajlamot).
- Győződjön meg arról, hogy az alsó védőszerkezet a mozgása során eléri a véghelyzetet.
- Vágás előtt mindig győződjön meg arról, hogy a vágási mélység reteszelőgombja és a fűrészláb állító reteszelőgombja megfelelően meg van-e húzva.
- A fűrésszel csak olyan vágókorongokat szabad használni, amelyek külső átmérője és furatátmérője megfelel a vágókorong-ülésnek.
- A vágandó anyagot biztonságosan rögzíteni kell.
- A fürészlab szélesebb részét az anyag nem vágott részére kell helyezni.
FIGYELEM: Ha az anyag méretei kicsik, az anyagot ácskapoccsal kell rögzíteni. Visszarúgás veszélye áll fenn, ha a fürészlap nem az anyagon csúszik, hanem megemelkedik.
FIGYELEM! A vágandó anyag megfelelő rögzítése és a fűrész szilárd fogása biztosítja az elektromos szerszám teljes irányítását, így elkerülhető a személyi sérülés veszélye. Ne próbálja meg kézzel megtámasztani a rövid anyagdarabokat.
LÁBBEÁLLÍTÁS A FERDE VÁGÁSHOZ
- Az állítható fűrészláb lehetővé teszi a 0 ^0 és 45 ^0 közötti szögletes vágásokat.
- Lazítsa meg a lábbeállítás reteszelőgombját (17) (F ábra).
- Állítsa a lábat (16) a kívánt szögbe (0 ° és 45° között) a skála segítségével.
- Húzza meg a lábbeállítási reteszelőgombot (17).
MEGJEGYZÉS: Szögben történő vágáskor nagyobb a visszarúgás veszélye (a fűrészlap elakadásának nagyobb lehetősége), ezért győződjön meg róla, hogy a fűrészlap teljesen a munkadarabhoz illeszkedik. Vágjon egyenletes mozgással.
- Állítsa be a kívánt vágási mélységet a vágandó anyag vastagságának megfelelően.
- Döntse a fűrészt úgy, hogy a fűrész lábának (16) elülső széle a vágandó anyaghoz érjen, és a merőleges vágásoknál a 0° jelző a tervezett vágás vonalán legyen.
- Miután a fűrész a vágás kezdeténél elhelyezkedett, emelje fel az alsó védőkart (11) az alsó védőkar (5) segítségével (a fűrészlapot az anyag fölé emelve).
- Indítsa el az elektromos szerszámot, és várja meg, amíg a vágótárcsa eléri a teljes sebességet.
- Fokozatosan engedje le a fűrészt úgy, hogy a vágótárcsát belemártja az anyagba (e mozgás során a fűrészlab első élének érintkeznie kell az anyag felületével).
- Amikor a vágótárcsa elkezd vágni, engedje ki az alsó védőt.
- Amikor a fűrészláb teljes felületével az anyagon áll, folytassa a vágást a fűrész előre mozgatásával.
- Forgó vágókoronggal soha ne fordítsa vissza a fűrészt, mert fennáll a visszarúgás veszélye.
- Fejezze be a vágást az indításhoz képest fordított módon, a fűrészt a fűrészlab elülső éle és a munkadarab közötti érintkezési vonal körül forgatva.
- Hagyja, hogy a vágótárcsa teljesen megálljon, mielőtt a fűrészt kikapcsolt állapotban kihúzza az anyagból.
- Ha szükséges, a sarokszegélyeket körfűrésszel vagy kézifűrésszel kell megmunkálni.
NAGY ANYAGDARABOK VÁGÁSA VAGY LEVÁGÁSA
FIGYELEM: Nagyobb deszkák vagy deszkák vágásakor megfelelően támassza meg azokat, hogy elkerülje a vágótárcsa esetleges rángását (visszapattanás jelenség), amely a tárcsa elakadásából adódhat a vágásban.
ÜZEMELTETÉS ÉS KARBANTARTÁS
FIGYELEM! Bármilyen telepítés, beállítás, javítás vagy művelet elvégzése előtt vegye ki az akkumulátort a készülékből.
KARBANTARTÁS ÉS TÁROLÁS
- Javasoljuk, hogy a készüléket minden használat után azonnal tisztítsa meg.
- Ne használjon vizet vagy más folyadékot a tisztításhoz.
- A készüléket kefével kell tisztítani, vagy alacsony nyomású sürített levegővel kell fújni.
- Ne használjon semmilyen tisztítószert vagy oldószert, mert ezek károsíthatják a műanyag alkatrészeket.
- A motorház szellőzőnyílásait rendszeresen tisztítsa meg, hogy megakadályozza a készülék túlmelegedését. Ne tisztítsa a szellőzőnyílásokat éles tárgyak, például csavarhúzó vagy hasonló tárgyak behelyezésével.
- Normál működés közben a vágótárcsa egy idő után tompa lesz. A vágótárcsa tompulásának jele, hogy a fűrész mozgatásakor, vágás közben növelni kell a nyomást.
- Ha a vágótárcsa sérültnek bizonyul, azonnal ki kell cserélni.
- A vágókorongnak mindig élesnek kell lennie.
- A készüléket mindig száraz, gyermekek elől elzárt helyen tárolja.
- Tárolja a készüléket az akkumulátor eltávolításával.
A VÁGÓTÁRCSA CSERÉJE
- A mellékelt villáskulccsal az óramutató járásával ellentétes irányban elforgatva csavarja ki a vágótárcsát (10) tartó csavart.
- A fűrészorsó forgásának megakadályozása érdekében a vágókorong rögzítőcsavarjának kicsavarásakor a fűrészorsót az orsó reteszelőgombbal (15) (G ábra) rögzítse.
• Távolítsa el a külső perem alátétet (9). - Az alsó védőkar (5) segítségével mozgassa az alsó védőt (11) úgy, hogy az a lehető legjobban visszahúzódjon a felső védőbe
(2) (ekkor ellenőrizze az alsó védő visszahúzó rugó állapotát és működését).
- Nyújtsa ki a vágótárcsát (8) a fűrészláb (16) nyílásán keresztül.
- Állítsa az új vágótárcsát olyan pozícióba, ahol a vágótárcsa fogainak és a rajta lévő nyílnak az igazítása teljesen egy vonalban van az alsó és felső védőburkolaton lévő nyíl által mutatott irányban.
- Helyezze be a vágótárcsát a fürésztláb nyílásán keresztül, és szerelje fel az orsóra úgy, hogy a belső perem felületéhez nyomódjon, és az alulvágáson legyen központosítva.
- Szerelje fel a külső perem alátétet (9), és az óramutató járásával megegyező irányban elforgatva húzza meg a vágótárcsa rögzítő csavart (10).
- A vágókorongcsere müvelet befejezése után mindig tegye a hatszögletű kulcsot a tárolóhelyre.
MEGJEGYZÉS: Ügyeljen arra, hogy a vágótárcsát úgy szerelje fel, hogy a fogak a megfelelő irányba legyenek igazítva. Az elektromos szerszám tengelyének forgásirányát a fűrészházon lévő nyíl mutatja. A vágótárcsa megfogásakor különösen ügyeljen. Védőkesztyűt kell használni, hogy megvédje kezét a vágótárcsa éles fogaival való érintkezéstől.
Minden hibát a gyártó által felhatalmazott szerviznek kell kijavítania.
MÜSZAKI ELŐÍRÁSOK
ÉRTÉKELÉSI ADATOK
| Paraméter | Érték | |
| Az akkumulátor feszültsége | 18 V DC | |
| Sebesség (terhelés nélkül) | 4200 perc ^-1 | |
| Átlós vágási tartomány | 0° ÷ 45° | |
| A vágótárcsa maximális külső átmérője | 150 mm | |
| A vágótárcsa belső átmérője | 10 mm | |
| Max. vágási mélység | 90°-os szögben | 48 mm |
| 45°-os szögben | 36 mm | |
| IP védelmi fok | IPX0 | |
| Védelmi osztály | III | |
| Lézer osztály | 2 | |
| Lézer teljesítmény | P≤1 mW | |
| Sugárzás hullámhossza | Λ=650 nm | |
| Tömeg | 2,475 kg | |
| A gyártás éve | ||
| • ZAJ- ÉS REZGÉSI ADATOK | ||
| Hangnyomásszint | L _PA = 79,2 dB(A),K= 3 dB(A) | |
| Hangteljesítményszint | L _WA = 90,2 dB(A),K= 3 dB(A) | |
| Rezgésgyorsulási érték fő fogantyú | a _h =1,29 m/s ^2 K=1,5 m/s ^2 | |
| Rezgésgyorsulási érték segédfogantyú | a _h =2,02 m/s ^2 K=1,5 m/s ^2 | |
A zajjal és rezgéssel kapcsolatos információk
A berendezés zajkibocsátási szintjét a következőkkel írják le: a kibocsátott hangnyomásszint LpA és a hangteljesítményszint LwA (ahol K a mérési bizonytalanságot jelöli). A berendezés által kibocsátott rezgéseket az ah rezgésgyorsulási érték írja le (ahol K a mérési bizonytalanságot jelöli).
A jelen útmutatóban megadott LpA hangnyomás-kibocsátási szintet, LwA hangteljesítményszintet és ah rezgésgyorsulási értéket az EN 62841-1:2015 szabvány szerint mértük. A megadott ah rezgésszint a berendezések összehasonlítására és a rezgésexpozíció előzetes értékelésére használható.
A megadott rezgésszint csak a készülék alapvető használatára jellemző. Ha a készüléket más alkalmazásokhoz vagy más munkaeszközökkel együtt használják, a rezgésszint változhat. A magasabb rezgésszintet az egység elégtelen vagy túl ritkán végzett
karbantartása befolyásolja. A fent említett okok a teljes munkaidő alatt megnövekedett rezgéskitettséget eredményezhetnek.
A rezgésexpozíció pontos becsléséhez figyelembe kell venni azokat az időszakokat, amikor a készülék ki van kapcsolva, vagy amikor be van kapcsolva, de nem használják munkára. Ha minden tényezőt pontosan becsülünk meg, a teljes rezgésexpozíció jelentősen alacsonyabb lehet.
A vibráció hatásaitól való védelem érdekében további biztonsági intézkedéseket kell bevezetni, mint például a gép és a munkaeszközök ciklikus karbantartása, a megfelelő kézhőmérséklet biztosítása és a megfelelő munkaszervezés.
KÖRNYEZETVÉDELEM
Az elektromos meghajtású termékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani, hanem a megfelelő ártalmatlanító létesítményekbe kell vinni. Az ártalmatlanítással kapcsolatos információkért forduljon a termék kereskedőjéhez vagy a helyi hatósághoz. Az elektromos és elektronikus berendezések hulladékai környezetvédelmi szempontból inert anyagokat tartalmaznak. Az újrahasznosításra nem kerülő berendezések potenciális veszélyt jelentenek a környezetre és az emberi egészségre.
"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: "Grupa Topex") tájékoztat, hogy a jelen kézikönyv (a továbbiakban: "kézikönyv") tartalmának valamennyi szerzői joga, beleértve többek között. A kézikönyv szövege, fényképei, ábrái, rajzai, valamint a kézikönyv összetétele kizárólag a Grupa Topex tulajdonát képezik, és a szerzői és szomszédos jogokról szóló, 1994. február 4-i törvény (a 2006. évi 90. sz. Poz. 631. sz. törvénycikk, módosított változat) értelmében jogi védelem alatt állnak. A kézikönyv egészének és egyes elemeinek másolása, feldolgozása, közzététele, kereskedelmi célú módosítása a Grupa Topex Irásban kifejezett hozzájárulása nélkül szigorúan tilos, és polgári és büntetőjogi felelősségre vonást vonhat maga után.
EK-megfelelőségi nyilatkozat
Termék: Fűrész: Akkumulátoros körfűrész
Modell: 58G008
Kereskedelmi név: GRAPHITE
Sorozatszám: 00001 ÷ 99999
Ezt a megfelelőségi nyilatkozatot a gyártó kizárólagos felelőssége mellett adjuk ki.
A fent leírt termék megfelel a következő dokumentumoknak:
Gépekről szóló 2006/42/EK irányelv
Elektromágneses összeférhetőségi irányelv 2014/30/EU
A 2015/863/EU irányelvel módosított 2011/65/EU RoHS irányelv
És megfelel a szabványok követelményeinek:
EN 62841-1:2015; EN 62841-2-5:2014;
EN 55014-1:2017+A11:2020; EN 55014-2:2015;
EN IEC 63000:2018
Bejelentett szervezet:
No. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211
HELSINKI; Finnország
EK-típusvizsgálati tanúsítvány száma:
GS/19/HEL/11006
Ez a nyilatkozat csak a forgalomba hozott gépre vonatkozik, és nem terjed ki az alkatrészekre.
a végfelhasználó által hozzáadott vagy általa utólagosan elvégzett. A műszaki dokumentáció elkészítésére jogosult, az EU-ban illetőséggel rendelkező személy neve és címe:
Aláírva a következők nevében:
Grupa Topex Sp. z o.o. Sp.k.
2/4 Border Street
02-285 Varsó
Paweł Kowalski
TOPEX GROUP minőségügyi tisztviselő
Varsó, 2023-11-30
RO MANUAL DE TRADUCERE (UTILIZATOR) FERĂSTRĂU CIRCULAR FĂRĂ FIR 58G008
NOTĂ: ÎNAINTE DE A UTILIZA APARATUL, VĂ RUGĂM SĂ CITIȚI CU ATENȚIE ACEST MANUAL ȘI SĂ-L PĂSTRAȚI PENTRU REFERINȚE ULTERIOARE.
