MANUALE UTENTE 58G008 Graphite

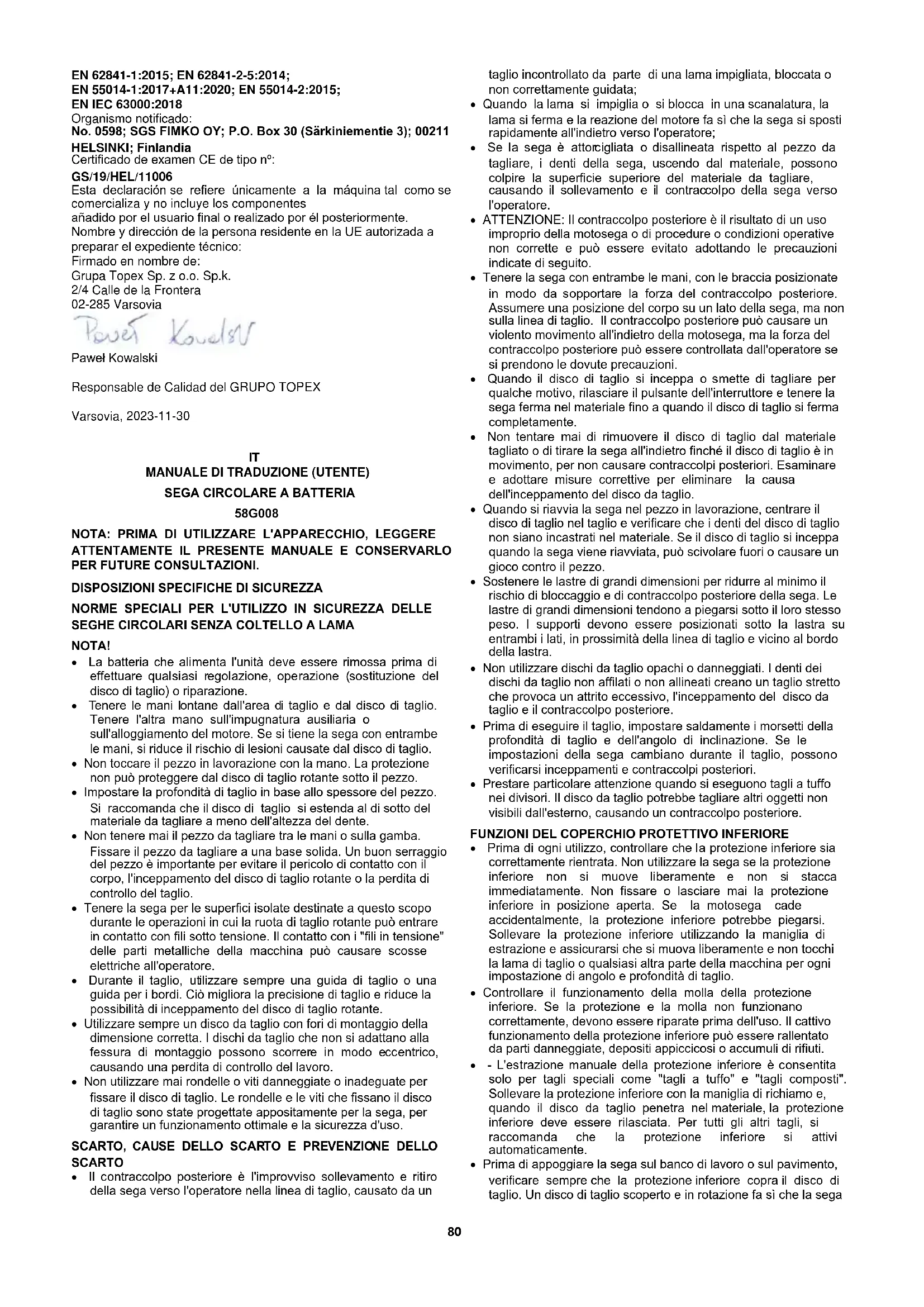

MANUALE DI TRADUZIONE (UTENTE)

DISPOSIZIONI SPECIFICHE DI SICUREZZA

• La batteria che alimenta l'unità deve essere rimossa prima di effettuare qualsiasi regolazione, operazione (sostituzione del disco di taglio) o riparazione.

• Tenere le mani lontane dall'area di taglio e dal disco di taglio. Tenere l'altra mano sull'impugnatura ausiliaria o sull'alloggiamento del motore. Se si tiene la sega con entrambe le mani, si riduce il rischio di lesioni causate dal disco di taglio.

• Non toccare il pezzo in lavorazione con la mano. La protezione non può proteggere dal disco di taglio rotante sotto il pezzo.

• Impostare la profondità di taglio in base allo spessore del pezzo. Si raccomanda che il disco di taglio si estenda al di sotto del materiale da tagliare a meno dell'altezza del dente.

• Non tenere mai il pezzo da tagliare tra le mani o sulla gamba. Fissare il pezzo da tagliare a una base solida. Un buon serraggio del pezzo è importante per evitare il pericolo di contatto con il corpo, l'inceppamento del disco di taglio rotante o la perdita di controllo del taglio.

• Tenere la sega per le superfici isolate destinate a questo scopo durante le operazioni in cui la ruota di taglio rotante può entrare in contatto con fili sotto tensione. Il contatto con i "fili in tensione" delle parti metalliche della macchina può causare scosse elettriche all'operatore.

• Durante il taglio, utilizzare sempre una guida di taglio o una guida per i bordi. Ciò migliora la precisione di taglio e riduce la possibilità di inceppamento del disco di taglio rotante.

• Utilizzare sempre un disco da taglio con fori di montaggio della dimensione corretta. I dischi da taglio che non si adattano alla fessura di montaggio possono scorrere in modo eccentrico, causando una perdita di controllo del lavoro.

• Non utilizzare mai rondelle o viti danneggiate o inadeguate per fissare il disco di taglio. Le rondelle e le viti che fissano il disco di taglio sono state progettate appositamente per la sega, per garantire un funzionamento ottimale e la sicurezza d'uso. SCARTO, CAUSE DELLO SCARTO E PREVENZIONE DELLO SCARTO

• Il contraccolpo posteriore è l'improvviso sollevamento e ritiro della sega verso l'operatore nella linea di taglio, causato da un taglio incontrollato da parte di una lama impigliata, bloccata o non correttamente guidata;

• Quando la lama si impiglia o si blocca in una scanalatura, la lama si ferma e la reazione del motore fa sì che la sega si sposti rapidamente all'indietro verso l'operatore;

• Se la sega è attorcigliata o disallineata rispetto al pezzo da tagliare, i denti della sega, uscendo dal materiale, possono colpire la superficie superiore del materiale da tagliare, causando il sollevamento e il contraccolpo della sega verso l'operatore.

• ATTENZIONE: Il contraccolpo posteriore è il risultato di un uso improprio della motosega o di procedure o condizioni operative non corrette e può essere evitato adottando le precauzioni indicate di seguito.

• Tenere la sega con entrambe le mani, con le braccia posizionate in modo da sopportare la forza del contraccolpo posteriore. Assumere una posizione del corpo su un lato della sega, ma non sulla linea di taglio. Il contraccolpo posteriore può causare un violento movimento all'indietro della motosega, ma la forza del contraccolpo posteriore può essere controllata dall'operatore se si prendono le dovute precauzioni.

• Quando il disco di taglio si inceppa o smette di tagliare per qualche motivo, rilasciare il pulsante dell'interruttore e tenere la sega ferma nel materiale fino a quando il disco di taglio si ferma completamente.

• Non tentare mai di rimuovere il disco di taglio dal materiale tagliato o di tirare la sega all'indietro finché il disco di taglio è in movimento, per non causare contraccolpi posteriori. Esaminare e adottare misure correttive per eliminare la causa dell'inceppamento del disco da taglio.

• Quando si riavvia la sega nel pezzo in lavorazione, centrare il disco di taglio nel taglio e verificare che i denti del disco di taglio non siano incastrati nel materiale. Se il disco di taglio si inceppa quando la sega viene riavviata, può scivolare fuori o causare un gioco contro il pezzo.

• Sostenere le lastre di grandi dimensioni per ridurre al minimo il rischio di bloccaggio e di contraccolpo posteriore della sega. Le lastre di grandi dimensioni tendono a piegarsi sotto il loro stesso peso. I supporti devono essere posizionati sotto la lastra su entrambi i lati, in prossimità della linea di taglio e vicino al bordo della lastra.

• Non utilizzare dischi da taglio opachi o danneggiati. I denti dei dischi da taglio non affilati o non allineati creano un taglio stretto che provoca un attrito eccessivo, l'inceppamento del disco da taglio e il contraccolpo posteriore.

• Prima di eseguire il taglio, impostare saldamente i morsetti della profondità di taglio e dell'angolo di inclinazione. Se le impostazioni della sega cambiano durante il taglio, possono verificarsi inceppamenti e contraccolpi posteriori.

• Prestare particolare attenzione quando si eseguono tagli a tuffo nei divisori. Il disco da taglio potrebbe tagliare altri oggetti non visibili dall'esterno, causando un contraccolpo posteriore.

FUNZIONI DEL COPERCHIO PROTETTIVO INFERIORE

• Prima di ogni utilizzo, controllare che la protezione inferiore sia correttamente rientrata. Non utilizzare la sega se la protezione inferiore non si muove liberamente e non si stacca immediatamente. Non fissare o lasciare mai la protezione inferiore in posizione aperta. Se la motosega cade accidentalmente, la protezione inferiore potrebbe piegarsi. Sollevare la protezione inferiore utilizzando la maniglia di estrazione e assicurarsi che si muova liberamente e non tocchi la lama di taglio o qualsiasi altra parte della macchina per ogni impostazione di angolo e profondità di taglio.

• Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non funzionano correttamente, devono essere riparate prima dell'uso. Il cattivo funzionamento della protezione inferiore può essere rallentato da parti danneggiate, depositi appiccicosi o accumuli di rifiuti.

• - L'estrazione manuale della protezione inferiore è consentita solo per tagli speciali come "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore con la maniglia di richiamo e, quando il disco da taglio penetra nel materiale, la protezione inferiore deve essere rilasciata. Per tutti gli altri tagli, si raccomanda che la protezione inferiore si attivi automaticamente.

• Prima di appoggiare la sega sul banco di lavoro o sul pavimento, verificare sempre che la protezione inferiore copra il disco di taglio. Un disco di taglio scoperto e in rotazione fa sì che la sega81 si muova all'indietro tagliando tutto ciò che incontra sul suo cammino. Considerare il tempo necessario al disco di taglio per fermarsi dopo lo spegnimento.

ULTERIORI ISTRUZIONI DI SICUREZZA

• Non utilizzare dischi da taglio danneggiati o deformati.

• Non utilizzare dischi abrasivi.

• Utilizzare solo dischi da taglio raccomandati dal produttore e conformi ai requisiti della norma EN 847-1.

• Non utilizzare dischi da taglio privi di denti in carburo.

• Le polveri di alcune specie di legno possono costituire un pericolo per la salute. Il contatto fisico diretto con le polveri può causare reazioni allergiche e/o malattie respiratorie dell'operatore o delle persone vicine. Le polveri di quercia o faggio sono considerate cancerogene, soprattutto se combinate con sostanze per il trattamento del legno (conservanti del legno). Utilizzare dispositivi di protezione individuale come: - protezioni per l'udito per ridurre il rischio di perdita dell'udito; - protezione degli occhi; - protezione delle vie respiratorie per ridurre il rischio di inalazione di polveri nocive; - guanti per maneggiare i dischi da taglio e altri materiali ruvidi e taglienti (i dischi da taglio devono essere tenuti per il foro, se possibile); Collegare un sistema di aspirazione della polvere quando si taglia il legno.

• È importante scegliere il disco da taglio in base al tipo di materiale da tagliare.

• Non utilizzare la motosega per tagliare materiali diversi dal legno o da materiali simili al legno.

• Non utilizzare la motosega senza la protezione o quando questa è bloccata.

• Il pavimento dell'area in cui lavora la macchina deve essere ben tenuto, senza materiale sciolto o sporgenze.

• L'area di lavoro deve essere adeguatamente illuminata.

• Il personale che opera sulla macchina deve essere adeguatamente addestrato all'uso, al funzionamento e alla movimentazione della macchina.

• Prestare attenzione alla velocità massima indicata sul disco di taglio.

• Assicurarsi che le parti utilizzate siano conformi alle raccomandazioni del produttore.

• Se la sega è dotata di un laser, non è consentita la sostituzione con un altro tipo di laser e le riparazioni devono essere eseguite da un centro di assistenza.

• Non utilizzare l'unità da ferma. Non è adatto all'uso con un tavolo da taglio. NORME DI SICUREZZA PER IL DISPOSITIVO LASER

• Il dispositivo laser utilizzato nella costruzione della sega è di classe 2, con una potenza massima di <1 mW, con una lunghezza d'onda di radiazione di λ = 650 nm. Tale dispositivo non è pericoloso per la vista, ma non bisogna guardare direttamente in direzione della sorgente di radiazioni (rischio di cecità temporanea).

• ATTENZIONE! Non guardare direttamente nel fascio di luce laser. Esiste il rischio di pericolo. Osservare le seguenti regole di sicurezza.

• Utilizzare il dispositivo laser secondo le raccomandazioni del produttore.

• Non dirigere mai, intenzionalmente o meno, il raggio laser verso persone, animali o oggetti diversi dal materiale di lavoro.

• Il raggio laser non deve essere diretto accidentalmente verso gli occhi degli astanti e degli animali per più di 0,25 secondi, ad esempio dirigendo il fascio di luce attraverso degli specchi.

• È sempre necessario assicurarsi che la luce laser sia diretta verso un materiale privo di superfici riflettenti.

• La lamiera d'acciaio lucida (o altri materiali con superficie riflettente) non consente l'uso della luce laser, in quanto potrebbe provocare pericolosi riflessi verso l'operatore, terzi o animali.

• Non sostituire l'unità laser con un altro tipo. Tutte le riparazioni devono essere effettuate dal produttore o da un tecnico autorizzato. ATTENZIONE! Regolazioni diverse da quelle indicate nel presente manuale comportano il rischio di esposizione alle radiazioni laser! ATTENZIONE: Il dispositivo è destinato al funzionamento in ambienti interni. Nonostante la struttura intrinsecamente sicura, l'uso di misure di sicurezza e di misure di protezione aggiuntive, esiste sempre il rischio di lesioni residue durante il funzionamento. Spiegazione dei pittogrammi utilizzati 1.Nota: prendere particolari precauzioni!

2. Leggere le istruzioni per l'uso, osservare le avvertenze e le

condizioni di sicurezza in esse contenute!

3. Utilizzare dispositivi di protezione individuale (occhiali di

sicurezza, protezioni per le orecchie, maschera antipolvere).

4. Utilizzare guanti protettivi.

5. Tenere i bambini lontani dallo strumento.

6.Utilizzare indumenti protettivi.

7. Proteggere l'unità dall'umidità.

8.Rimuovere la batteria dal dispositivo prima di regolare o pulire il

9. Attenzione: Radiazioni laser!

10.Attenzione: elementi taglienti!

La sega circolare è un elettroutensile alimentato a batteria. È azionata da un motore a magnete permanente con commutatore a corrente continua e da un riduttore. Questo tipo di elettroutensile è ampiamente utilizzato per segare legno e materiali a base di legno. Non deve essere utilizzata per segare legna da ardere. Il tentativo di utilizzare la sega per scopi diversi da quelli specificati sarà considerato un uso improprio. Utilizzare la sega circolare solo con lame in metallo duro adatte. La sega circolare è progettata per lavori leggeri in officine di assistenza e per tutti i lavori nell'ambito dell'attività amatoriale indipendente (fai da te). AVVERTENZA! Non utilizzare in modo improprio l'elettroutensile.

DESCRIZIONE DELLE PAGINE GRAFICHE

La numerazione che segue si riferisce ai componenti dell'unità illustrati nelle pagine grafiche di questo manuale. 1.Ugello di scarico della polvere 2.Coperchio superiore 3.Pulsante di blocco dell'interruttore 4.Interruttore 5.Leva del coperchio inferiore 6.Maniglia anteriore 7.Laser 8.Disco da taglio 9.Rondella della flangia 10.Vite di fissaggio della ruota di taglio 11.Coperchio inferiore 12.Guida alla profondità di taglio 13.Maniglia di base 14.Presa per l'attacco della batteria 15.Pulsante di blocco del mandrino 16.Piede82 17.Manopola di blocco della regolazione del piede 18.Indicatore della linea di taglio a 45° 19.Indicatore della linea di taglio per 0° 20.Vite di bloccaggio guida parallela 21.Manopola di blocco della profondità di taglio 22.Guida parallela

• Possono esserci differenze tra il disegno e il prodotto.

• IMPOSTAZIONE DELLA PROFONDITÀ DI TAGLIO La profondità di taglio ad angolo retto può essere regolata da 0 a 48 mm. Allentare il pomello di bloccaggio della profondità di taglio (21). Impostare la profondità di taglio desiderata (utilizzando la scala). Bloccare la manopola di blocco della profondità di taglio (21) (fig. A).

• INSTALLAZIONE DELLA GUIDA DI TAGLIO PARALLELA La guida di taglio parallela può essere montata sul lato destro o sinistro del piede della macchina. Allentare la vite di bloccaggio della guida parallela (20). Inserire la barra di guida parallela nei fori della pedana (16), impostare la distanza desiderata (utilizzando le graduazioni) e fissare stringendo le viti di bloccaggio della guida parallela (20) (fig. B). NOTA: la barra di guida della guida parallela deve essere rivolta verso il basso. La guida parallela (22) può essere utilizzata anche per il taglio a smusso da 0

ATTENZIONE: Non lasciare mai che la mano o le dita si trovino dietro la sega in funzione. In caso di contraccolpo, la sega potrebbe cadere sulla mano e causare gravi lesioni.

• COPERCHIO INFERIORE INCERNIERATO La protezione inferiore (11) del disco di taglio (8) rientra automaticamente a contatto con il materiale da tagliare. Per rimuoverla manualmente, spostare la leva della protezione inferiore (5).

• ASPIRAZIONE DELLE POLVERI La sega circolare è dotata di una porta di aspirazione della polvere (1) per estrarre i trucioli e la polvere generati durante il taglio.

• FUNZIONAMENTO / IMPOSTAZIONI

• ON/OFF ATTENZIONE! Tenere la motosega con entrambe le mani durante l'avviamento, poiché la coppia del motore potrebbe far ruotare l'elettroutensile in modo incontrollato. Tenere presente che, dopo lo spegnimento della motosega, le sue parti mobili continuano a girare per qualche tempo. Il dispositivo è dotato di un interruttore di sicurezza per impedire l'attivazione accidentale. Il pulsante di sicurezza è situato su entrambi i lati dell'alloggiamento. Accensione: Premere uno dei pulsanti di blocco dell'interruttore (3) e mantenerlo in questa posizione (Fig. C). Premere il pulsante di accensione/spegnimento (2) (Fig. D). Una volta avviata l'unità, è possibile rilasciare il pulsante di blocco dell'interruttore (3).

• Spegnimento: Rilasciando la pressione sul pulsante di accensione/spegnimento (4) si arresta l'unità. AZIONE LASER ATTENZIONE! Non guardare mai direttamente il raggio laser o il suo riflesso da una superficie specchiata e non puntare mai il raggio laser verso una persona.

• Ogni volta che si preme il pulsante di blocco dell'interruttore (3), il laser (7) si illumina. La luce del raggio laser consente un migliore controllo della linea di taglio ottenuta. Il generatore laser (7) fornito con la sega è progettato per l'uso nel taglio di precisione.

• Premere il pulsante di blocco dell'interruttore (3) e l'interruttore (4).

• Il laser inizierà a emettere una linea rossa, visibile sul materiale.

• Il taglio deve essere effettuato lungo questa linea. ATTENZIONE: la polvere da taglio può opacizzare la luce laser, pertanto la lente del proiettore laser deve essere pulita di tanto in tanto. TAGLIO

• La linea di taglio è determinata dall'indicatore della linea di taglio (18) per un angolo di 45

o (19) per un angolo di 0

• Quando si inizia a lavorare, tenere sempre la motosega saldamente con entrambe le mani usando entrambe le impugnature.

• La sega deve essere accesa solo quando è lontana dal materiale da tagliare.

• Non spingere la sega con forza eccessiva, ma applicare una pressione moderata e continua.

• Lasciare che il disco da taglio si arresti completamente al termine dell'incisione.

• Se il taglio viene interrotto prima di essere completato, quando si prosegue, attendere prima che la sega abbia raggiunto la velocità massima dopo l'avvio e poi guidare con attenzione il disco di taglio nel materiale tagliato.

• Quando si taglia attraverso le fibre del materiale (legno), a volte le fibre tendono a sollevarsi e a strapparsi (muovendo la sega a bassa velocità si riduce questa tendenza).

• Assicurarsi che la protezione inferiore raggiunga la posizione finale nel suo movimento.

• Assicurarsi sempre che la manopola di blocco della profondità di taglio e la manopola di blocco dell'impostazione del piede della sega siano ben serrate prima di tagliare.

• Con la sega devono essere utilizzati solo dischi da taglio con il diametro esterno e il diametro del foro della sede del disco da taglio corretti.

• Il materiale da tagliare deve essere immobilizzato in modo sicuro.

• La parte più larga del piede della sega deve essere posizionata sulla parte del materiale che non viene tagliata. ATTENZIONE: Se le dimensioni del materiale sono ridotte, il materiale deve essere trattenuto con morsetti da carpentiere. Se la lama della sega non scorre sul materiale ma viene sollevata, sussiste il pericolo di contraccolpo. ATTENZIONE! Un adeguato contenimento del materiale da tagliare e una presa salda della sega assicurano il pieno controllo dell'elettroutensile, evitando così il pericolo di lesioni personali. Non tentare di sostenere manualmente pezzi di materiale corti. REGOLAZIONE DEL PIEDE PER IL TAGLIO ANGOLATO

• Il piedino regolabile consente di eseguire tagli angolati da 0

• Allentare la manopola di bloccaggio della regolazione del piede (17) (fig. F).

• Regolare il piedino (16) sull'angolo desiderato (da 0

utilizzando la scala graduata.

• Serrare la manopola di bloccaggio della regolazione del piede (17). NOTA: quando si taglia ad angolo, il rischio di contraccolpo è maggiore (maggiore possibilità di inceppare la lama), quindi83 assicurarsi che la lama sia completamente agganciata al pezzo. Tagliare con un movimento fluido.

TAGLIARE INCIDENDO IL MATERIALE

• Impostare la profondità di taglio desiderata in base allo spessore del materiale da tagliare.

• Inclinare la sega in modo che il bordo anteriore del piede (16) della sega sia contro il materiale da tagliare e che l'indicatore 0

per i tagli perpendicolari sia sulla linea del taglio previsto.

• Una volta posizionata la sega all'inizio del taglio, sollevare la protezione inferiore (11) utilizzando la leva della protezione inferiore (5) (lama sollevata sopra il materiale).

• Avviare l'elettroutensile e attendere che il disco di taglio raggiunga la massima velocità.

• Abbassare gradualmente la sega immergendo il disco di taglio nel materiale (durante questo movimento, il bordo anteriore del piede della sega deve essere a contatto con la superficie del materiale).

• Quando il disco inizia a tagliare, rilasciare la protezione inferiore.

• Quando il piede della sega poggia sul materiale con tutta la sua superficie, continuare a tagliare spostando la sega in avanti.

• Non invertire mai la motosega con un disco da taglio rotante, per evitare il rischio di contraccolpi.

• Completare il taglio in modo inverso rispetto all'inizio, ruotando la sega attorno alla linea di contatto tra il bordo anteriore del piede della sega e il pezzo.

• Lasciare che il disco di taglio si arresti completamente prima di estrarre la sega dal materiale quando la sega è spenta.

• Se necessario, gli smussi degli angoli devono essere rifiniti con una sega circolare o una sega a mano. TAGLIARE O TAGLIARE GROSSI PEZZI DI MATERIALE ATTENZIONE: quando si tagliano tavole o assi più grandi, sostenerle adeguatamente per evitare possibili scatti del disco di taglio (fenomeno del contraccolpo) dovuti all'inceppamento del disco nel taglio.

FUNZIONAMENTO E MANUTENZIONE

ATTENZIONE! Rimuovere la batteria dall'unità prima di eseguire qualsiasi installazione, regolazione, riparazione o operazione.

MANUTENZIONE E STOCCAGGIO

• Si raccomanda di pulire il dispositivo immediatamente dopo ogni utilizzo.

• Non utilizzare acqua o altri liquidi per la pulizia.

• L'unità deve essere pulita con una spazzola o soffiata con aria compressa a bassa pressione.

• Non utilizzare detergenti o solventi che potrebbero danneggiare le parti in plastica.

• Pulire regolarmente le fessure di ventilazione nell'alloggiamento del motore per evitare il surriscaldamento dell'unità. Non pulire le fessure di ventilazione inserendovi oggetti appuntiti come cacciaviti o simili.

• Durante il normale funzionamento, il disco di taglio si opacizza dopo qualche tempo. Un segno di opacizzazione del disco di taglio è la necessità di aumentare la pressione quando si muove la sega durante il taglio.

• Se il disco di taglio risulta danneggiato, deve essere immediatamente sostituito.

• Il disco di taglio deve essere sempre affilato.

• Conservare sempre il dispositivo in un luogo asciutto e fuori dalla portata dei bambini.

• Conservare il dispositivo con la batteria rimossa.

SOSTITUZIONE DEL DISCO DI TAGLIO

• Con la chiave in dotazione, svitare la vite di fissaggio del disco di taglio (10) ruotando in senso antiorario.

• Per evitare che il mandrino della sega ruoti, bloccarlo con il pulsante di blocco del mandrino (15) (fig. G) quando si svita la vite di fissaggio della ruota di taglio.

• Rimuovere la rondella della flangia esterna (9).

• Utilizzando la leva della protezione inferiore (5), spostare la protezione inferiore (11) in modo che rientri il più possibile nella protezione superiore (2) (a questo punto, verificare lo stato e il funzionamento della molla di rientro della protezione inferiore).

• Estendere il disco di taglio (8) attraverso la fessura del piede della sega (16).

• Posizionare il nuovo disco di taglio in una posizione in cui l'allineamento dei denti del disco di taglio e la freccia su di esso siano completamente in linea con la direzione indicata dalla freccia sulla protezione inferiore e superiore.

• Inserire il disco da taglio attraverso la fessura del piede della sega e montarlo sul mandrino in modo che sia premuto contro la superficie della flangia interna e centrato sul suo sottosquadro.

• Inserire la rondella flangiata esterna (9) e serrare la vite di fissaggio del disco di taglio (10) ruotando in senso orario.

• Riporre sempre la chiave esagonale nel deposito dopo aver completato l'operazione di sostituzione del disco di taglio. NOTA: Fare attenzione a montare il disco di taglio con i denti allineati nella direzione corretta. Il senso di rotazione del mandrino dell'elettroutensile è indicato da una freccia sull'alloggiamento della sega. Prestare particolare attenzione quando si afferra il disco da taglio. È necessario utilizzare guanti protettivi per proteggere le mani dal contatto con i denti affilati del disco da taglio. Eventuali difetti devono essere eliminati dal servizio di assistenza autorizzato dal produttore. SPECIFICHE TECNICHE

Parametro Valore Tensione della batteria 18 V CC Velocità (a vuoto) 4200 min

Gamma di taglio diagonale 0° ÷ 45° Diametro esterno massimo del disco di taglio 150 mm Diametro interno del disco di taglio 10 mm Profondità di taglio massima Con un angolo di

48 mm Con un angolo di

36 mm Grado di protezione IP IPX0 Classe di protezione III Classe laser

Potenza laser P≤1 mW Lunghezza d'onda della radiazione Λ=650 nm Massa

• DATI SU RUMORE E VIBRAZIONI Livello di pressione sonora

= 79,2 dB(A), K= 3 dB(A) Livello di potenza sonora

= 90,2 dB(A), K= 3 dB(A) Valore di accelerazione delle vibrazioni impugnatura principale

Valore di accelerazione delle vibrazioni maniglia ausiliaria

Informazioni su rumore e vibrazioni Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso LpA e il livello di potenza sonora LwA (dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione delle vibrazioni ah (dove K indica l'incertezza di misura). Il livello di emissione di pressione sonora LpA, il livello di potenza sonora LwA e il valore di accelerazione delle vibrazioni ah riportati in queste istruzioni sono stati misurati in conformità alla norma EN 62841-1:2015. Il livello di vibrazioni ah indicato può essere utilizzato per confrontare le apparecchiature e per effettuare una valutazione preliminare dell'esposizione alle vibrazioni. Il livello di vibrazioni indicato è solo rappresentativo dell'uso di base dell'unità. Se l'unità viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazioni può cambiare. Livelli di84 vibrazione più elevati saranno influenzati da una manutenzione insufficiente o troppo poco frequente dell'unità. I motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni durante l'intero periodo di lavoro. Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui l'unità è spenta o accesa ma non utilizzata per il lavoro. Quando tutti i fattori sono stimati con precisione, l'esposizione totale alle vibrazioni può essere significativamente inferiore. Per proteggere l'utente dagli effetti delle vibrazioni, è necessario adottare ulteriori misure di sicurezza, come la manutenzione ciclica della macchina e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani e una corretta organizzazione del lavoro. PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati nelle apposite strutture di smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inerti per l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), compresi, tra gli altri. Il testo, le fotografie, i diagrammi, i disegni e la sua composizione appartengono esclusivamente a Grupa Topex e sono tutelati dalla legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 Poz. 631, e successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi, senza il consenso di Grupa Topex espresso per iscritto, è severamente vietata e può comportare responsabilità civili e penali. Dichiarazione di conformità CE Produttore: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Prodotto: Sega circolare a batteria Modello: 58G008 Nome commerciale: GRAFITE Numero di serie: 00001 ÷ 99999 La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del produttore. Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva macchine 2006/42/CE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE. E soddisfa i requisiti degli standard: EN 62841-1:2015; EN 62841-2-5:2014; EN 55014-1:2017+A11:2020; EN 55014-2:2015; EN IEC 63000:2018 Organismo notificato: N. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211 HELSINKI; Finlandia Certificato di esame CE del tipo n: GS/19/HEL/11006 La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non include i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: Grupa Topex Sp. z o.o. Sp.k. 2/4 Via del Confine 02-285 Varsavia Paweł Kowalski Responsabile della qualità del gruppo TOPEX Varsavia, 2023-11-30
