58G008 - Piła Graphite - Bezpłatna instrukcja obsługi

Marka	Graphite
Model	58G008
Typ produktu	Piła tarczowa akumulatorowa
Zasilanie	Akumulator 18 V DC
Prędkość obrotowa na biegu jałowym	4200 min⁻¹
Maks. średnica zewnętrzna tarczy	150 mm
Otwór tarczy	10 mm
Maks. głębokość cięcia (90°)	48 mm
Maks. głębokość cięcia (45°)	36 mm
Zakres cięcia pod kątem	0° do 45°
Waga	2,475 kg
Stopień ochrony	IPX0
Prowadnica laserowa	Tak (klasa 2, ≤1 mW, 650 nm)
Poziom ciśnienia akustycznego	79,2 dB(A) (K=3 dB)
Poziom mocy akustycznej	90,2 dB(A) (K=3 dB)
Drgania (główny uchwyt)	1,29 m/s² (K=1,5)
Możliwość cięcia zanurzeniowego	Tak
Prowadnica równoległa w zestawie	Tak
Przyłącze do odsysania pyłu	Tak
Osłona dolna	Tak, ze sprężyną powrotną
Zabezpieczenia	Blokada włącznika, zabezpieczenie przed odbiciem
Silnik	Z magnesem trwałym i szczotkami (szczotkowy)
Konserwacja	Czyszczenie szczotką lub sprężonym powietrzem; nie używać płynów
Wymiana tarczy	Tak, klucz imbusowy w zestawie
Zalecane zastosowanie	Drewno i materiały drewnopochodne, majsterkowanie i warsztat

Często zadawane pytania - 58G008 Graphite

Jak wymienić tarczę tnącą?

Przed jakąkolwiek czynnością wyjmij akumulator. Użyj dostarczonego klucza imbusowego, aby odkręcić śrubę mocującą (obracaj w kierunku przeciwnym do ruchu wskazówek zegara). Zablokuj wrzeciono za pomocą przycisku blokady wrzeciona. Zdejmij podkładkę zewnętrzną, a następnie zużytą tarczę. Zamontuj nową tarczę, przestrzegając kierunku obrotów wskazanego strzałką. Załóż podkładkę i dokręć śrubę, obracając zgodnie z ruchem wskazówek zegara. Schowaj klucz w jego miejsce.

Jak ustawić głębokość cięcia?

Poluzuj przycisk blokady głębokości cięcia (oznaczenie 21). Ustaw żądaną głębokość za pomocą skali (od 0 do 48 mm). Dokręć przycisk. Głębokość powinna być nieco większa niż grubość materiału, a tarcza powinna wystawać na wysokość około jednego zęba.

Jak używać prowadnicy laserowej?

Laser włącza się automatycznie po naciśnięciu przycisku blokady włącznika. Nigdy nie patrz bezpośrednio na wiązkę. Czerwona linia rzutowana na materiał wskazuje linię cięcia. Jeśli kurz osłabia wiązkę, wyczyść soczewkę lasera suchą szmatką.

Jakie są podstawowe środki ostrożności?

Zawsze trzymaj piłę obiema rękami za izolowane uchwyty. Noś środki ochrony indywidualnej: okulary ochronne, ochronniki słuchu, maskę przeciwpyłową i rękawice. Upewnij się, że osłona dolna działa swobodnie. Nigdy nie zbliżaj rąk do strefy cięcia. Solidnie zamocuj obrabiany element.

Jak uniknąć odbicia (kickback)?

Utrzymuj mocny chwyt obiema rękami i stój z boku piły, a nie w osi cięcia. Używaj ostrych i odpowiednich tarcz. Podpieraj duże elementy z obu stron. Nie forsuj piły. Jeśli tarcza zablokuje się, zwolnij włącznik i poczekaj na całkowite zatrzymanie przed wyjęciem piły.

Jak wykonać cięcie zanurzeniowe?

Ustaw głębokość cięcia. Umieść przód płyty podstawy przeciwko materiałowi, unosząc osłonę dolną dźwignią. Uruchom piłę i poczekaj na pełną prędkość. Stopniowo obniżaj piłę, aby zanurzyć tarczę w materiale. Zwolnij osłonę dolną po rozpoczęciu cięcia. Kontynuuj przesuwając piłę do przodu.

Jak czyścić i konserwować piłę?

Wyjmij akumulator. Czyść urządzenie szczotką lub sprężonym powietrzem pod niskim ciśnieniem. Nigdy nie używaj wody ani rozpuszczalników. Regularnie czyść szczeliny wentylacyjne silnika. Okresowo sprawdzaj działanie osłony dolnej i sprężyny.

Jakie tarcze tnące są kompatybilne?

Używaj wyłącznie tarcz o średnicy zewnętrznej 150 mm i otworze 10 mm, z zębami z węglików spiekanych zgodnych z normą EN 847-1. Nie używaj tarcz ściernych ani uszkodzonych. Przestrzegaj maksymalnej prędkości podanej na tarczy (4200 min⁻¹).

Jak ustawić kąt cięcia?

Poluzuj przycisk blokady ustawienia płyty podstawy (oznaczenie 17). Pochyl płytę podstawy (oznaczenie 16) pod żądanym kątem (od 0° do 45°) za pomocą skali. Dokręć przycisk. Przy cięciu pod kątem ryzyko odbicia jest większe; pamiętaj o odpowiednim prowadzeniu piły.

Jak zamontować prowadnicę równoległą?

Poluzuj śrubę blokującą prowadnicy równoległej (oznaczenie 20). Włóż pręt prowadzący w otwory w płycie podstawy (prawa lub lewa strona). Ustaw żądaną odległość za pomocą podziałki, a następnie dokręć śrubę. Pręt powinien być skierowany w dół. Prowadnica może być używana do cięcia pod kątem 0° i skośnego.

INSTRUKCJA OBSŁUGI 58G008 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR

lub wchodząc na

gtxservice.pl

* Częfici zamienne do tego produktu kupisz w gtoservice.pl przez min. 10 lat od jego zakupu. Sklep gtoservice.pl realizuje min. 95% zamówień w skali roku.

A 12 21 16

B 22 20 16

C 3 3

D 3 PRESS 4

E 19 18 16

F 17 16

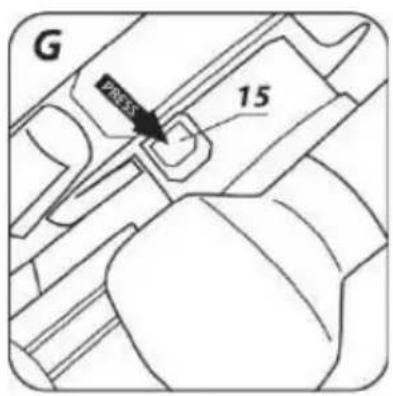

G PRESS 15

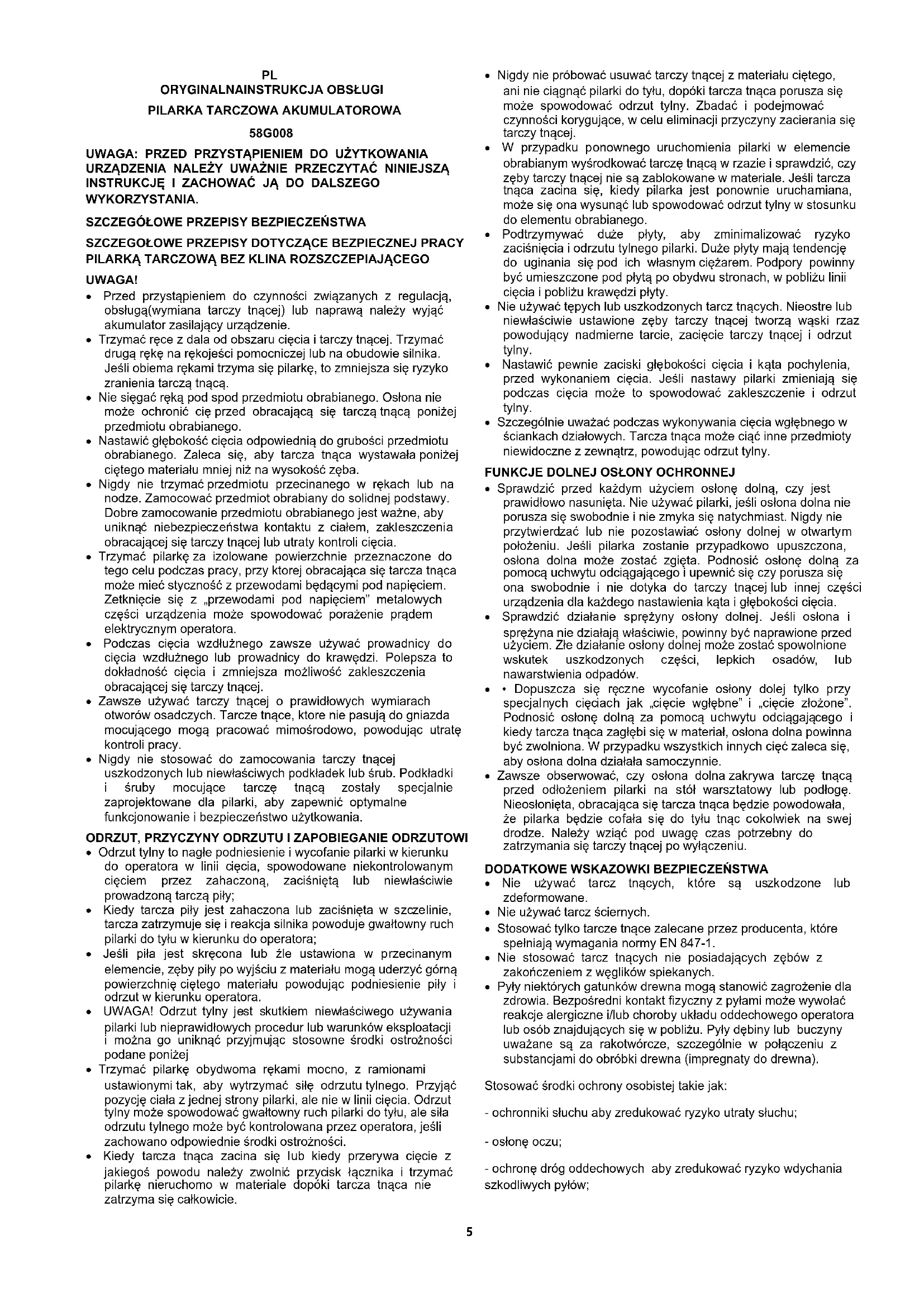

PL ORYGINALNAINSTRUKCJA OBSŁUGI 5

EN TRANSLATION (USER) MANUAL....9

• Przed przystąpieniem do czynności związanych z regulacją, obsługą(wymiana tarczy tnącej) lub naprawą należy wyjąć akumulator zasilający urządzenie.
• Trzymać ręce z dala od obszaru cięcia i tarczy tnącej. Trzymać drugą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli obiema rękami trzyma się pilarkę, to zmniejsza się ryzyko zranienia tarczą tnącą.
• Nie sięgać ręką pod spod przedmiotu obrabianego. Oślona nie może ochronić cię przed obracającą się tarczą tnącą poniżej przedmiotu obrabianego.
• Nastawić głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza tnąca wystawała poniżej ciętego materiału mniej niż na wysokość zęba.
• Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do solidnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia obracającej się tarczy tnącej lub utraty kontroli cięcia.
• Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której obracająca się tarcza tnąca może mieć styczność z przewodami będącymi pod napięciem. Zetknięcie się z „przewodami pod napięciem” metalowych części urządzenia może spowodować porażenie prądem elektrycznym operatora.
• Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia obracającej się tarczy tnącej.
• Zawsze używać tarczy tnącej o prawidłowych wymiarach otworów osadczych. Tarcze tnące, które nie pasują do gniazda mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.
• Nigdy nie stosować do zamocowania tarczy tnącej uszkodzonych lub niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące tarczę tnącą zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

ODRZUT, PRZYCZYNY ODRZUTU I ZAPOBIEGANIE ODRZUTOWI

• Odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane niekontrolowanym cięciem przez zahaczoną, zaciśniętą lub niewłaściwie prowadzoną tarczą piły;
• Kiedy tarcza piły jest zahaczona lub zaciśnięta w szczelinie, tarcza zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu w kierunku do operatora;
• Jeśli piła jest skręcona lub żle ustawiona w przecinanym elemencie, zęby piły po wyjściu z materiału mogą uderzyć górną powierzchnię ciętego materiału powodując podniesienie piły i odrzut w kierunku operatora.
• UWAGA! Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności podane poniżej
• Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli zachowano odpowiednie środki ostrożności.

• Kiedy tarcza tnąca zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza tnąca nie zatrzyma się całkowicie.

• Nigdy nie próbować usuwać tarczy tnącej z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza tnąca porusza się może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacierania się tarczy tnącej.

• W przypadku ponownego uruchomienia pilarki w elemencie obrabianym wyśrodkować tarczę tnącą w rzazie i sprawdzić, czy zęby tarczy tnącej nie są zablokowane w materiale. Jeśli tarcza tnąca zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.
• Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i odrzutu tylnego pilarki. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i pobliżu krawędzi płyty.
• Nie używać tępych lub uszkodzonych tarcz tnących. Nieostre lub niewłaściwie ustawione zęby tarczy tnącej tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie tarczy tnącej i odrzut tylny.
• Nastawić pewnie zaciski głębokości cięcia i kąta pochylenia, przed wykonaniem cięcia. Jeśli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny.
• Szczególnie uważać podczas wykonywania cięcia wgłebnego w ściankach działowych. Tarcza tnąca może ciąć inne przedmioty niewidoczne z zewnątrz, powodując odrzut tylny.

FUNKCJE DOLNEJ OSŁONY OCHRONNEJ

• Sprawdzić przed każdym użyciem osłonę dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zmyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka do tarczy tnącej lub innej części urządzenia dla każdego nastawienia kąta i głębokości cięcia.
• Sprawdzić działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Złe działanie osłony dolnej może zostać spowolnione wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.
• Dopuszcza się ręczne wycofanie osłony dolej tylko przy specjalnych cięciach jak „cieście wgłębne” i „cieście złożone”. Podnosić osłonę dolną za pomocą uchwytu odciągającego i kiedy tarcza tnąca zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie.
• Zawsze obserwować, czy osłona dolna zakrywa tarczę tnącą przed odłożeniem pilarki na stół warsztatowy lub podłogę. Nieosłonięta, obracająca się tarcza tnąca będzie powodowała, że pilarka będzie cofała się do tyłu tnąc cokolwiek na swej drodze. Należy wziąć pod uwagę czas potrzebny do zatrzymania się tarczy tnącej po wyłączeniu.

DODATKOWE WSKAZOWKI BEZPIECZEŃSTWA

• Nie używać tarcz tnących, które są uszkodzone lub zdeformowane.
• Nie używać tarcz ściernych.
• Stosować tylko tarcze tnące zalecane przez producenta, które spełniają wymagania normy EN 847-1.
• Nie stosować tarcz tnących nie posiadających zębów z zakończeniem z węglików spiekanych.
• Pyły niektórych gatunków drewna mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Pyły dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (impregnaty do drewna).

Stosować środki ochrony osobistej takie jak:

• ochronniki słuchu aby zredukować ryzyko utraty słuchu;
• osłone oczu;
• ochronę dróg oddechowych aby zredukować ryzyko wdychania szkodliwych pyłów;

- rękawice do obsługi tarcz tnących oraz innych chropowatych i ostrych materiałów (tarcze tnące powinny być trzymane za otwór gdy tylko to jest możliwe);

Podłączyć system odciągu pyłów podczas cięcia drewna.

• Należy dobrać tarczę tnącą do rodzaju materiału, który ma być cięty.
• Nie wolno używać pilarki do cięcia materiałów innych niż drewno lub drewnopodobne.
• Nie wolno używać pilarki bez osłony lub, gdy jest ona zablokowana.
• Podłoga w okolicy pracy maszyną powinna być dobrze utrzymana bez lużnych materiałów i wystających elementów.
• Należy zapewnić adekwatne oświetlenie miejsca pracy.
• Pracownik obsługujący maszynę powinien być odpowiednio przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
• Zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy tnącej.
• Upewnić się, że zastosowane części są zgodne z zaleceniami wytwórcy.
• Jeżeli pilarka jest wyposażona w laser, wymiana na inny typ lasera jest niedopuszczalna a naprawy powinny być przeprowadzone przez serwis.
• Nie stosować urządzenia stacjonarnie. Nie jest ono przystosowane do pracy ze stołem pilarskim.

ZASADY BEZPIECZEŃSTWA DLA URZĄDZENIA LASEROWEGO

Urządzenie laserowe zastosowane w konstrukcji pilarki jest klasy2, o maksymalnej mocy <1 mW, przy długości fali promieniowania λ = 650 nm. Takie urządzenie nie jest niebezpieczne dla wzroku, jednak nie wolno patrzeć bezpośrednio w kierunku źródła promieniowania (zagrożenie chwilową ślepotą).

OSTRZEŻENIE! Nie wolno patrzeć bezpośrednio na wiązkę światła laserowego. Grozi to niebezpieczeństwem. Należy przestrzegać niżej podanych zasad bezpieczeństwa.

Urządzenie laserowe należy użytkować zgodnie z zaleceniami producenta.

Nigdy nie wolno umyślnie i nieumyślnie kierować wiązki laserowej w kierunku ludzi, zwierząt lub obiektowi innemu niż materiał obrabiany.

Nie wolno doprowadzić do przypadkowego skierowania wiązki światła laserowego ku oczom osób postronnych i zwierząt przez okres dłuższy niż 0,25 s na przykład kierując wiązkę światła poprzez lusterka.

Zawsze trzeba upewnić się czy światło lasera jest skierowane na materiał, który nie ma powierzchni odbijających.

Błyszcząca blacha stalowa (lub inne materiały z powierzchnią odbijającą światło) nie pozwala na stosowanie światła laserowego, gdyż mogłoby wówczas dojść do niebezpiecznego odbicia światła w kierunku operatora, osób trzecich lub zwierząt.

Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być wykonywane przez producenta lub osobę autoryzowaną.

UWAGA! Regulacje inne niż wymienione w niniejszej instrukcji grożą niebezpieczeństwem narażenia się na promieniowanie laserowe!

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Objaśnienie zastosowanych piktogramów

1

6

2

7

3

8

4

9

5

10

1.Uwaga! Zachowaj szczególne środki ostrożności!

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Używaj środków ochrony osobistej (gogle ochronne, ochronniki słuchu, maskę przeciwpyłową).
   4.Używaj rękawic ochronnych.
3. Nie dopuszczać dzieci do narzędzia.
   6.Używaj odzieży ochronnej.
4. Chron urządzenie przed wilgocią.
5. Wyjmij akumulator z urządzenia przed przystąpieniem do czynności związanych z regulacją, lub czyszczeniem
   9.Uwaga! Promieniowanie laserowe!
   10.Uwaga! Ostre elementy!

BUDOWA I PRZEZNACZENIE

Pilarka tarczowa jest elektronarzędziem zasilanym z akumulatora. Napęd stanowi silnik komutatorowy prądu stałego z magnesami trwałymi wraz z przekładnią. Tego typu elektronarzędzie jest szeroko stosowane do przecinania drewna i materiałów drewnopochodnych. Nie należy stosować jej do przecinania drewna opałowego. Próby użycia pilarki do innych celów niż podano będzie traktowane jako użytkowanie niewłaściwe. Pilarkę należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi z zębami z nakładkami z węglików spiekanych. Pilarka tarczowa została zaprojektowana do lekkich prac w warsztatach usługowych oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

OSTRZEŻENIE! Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

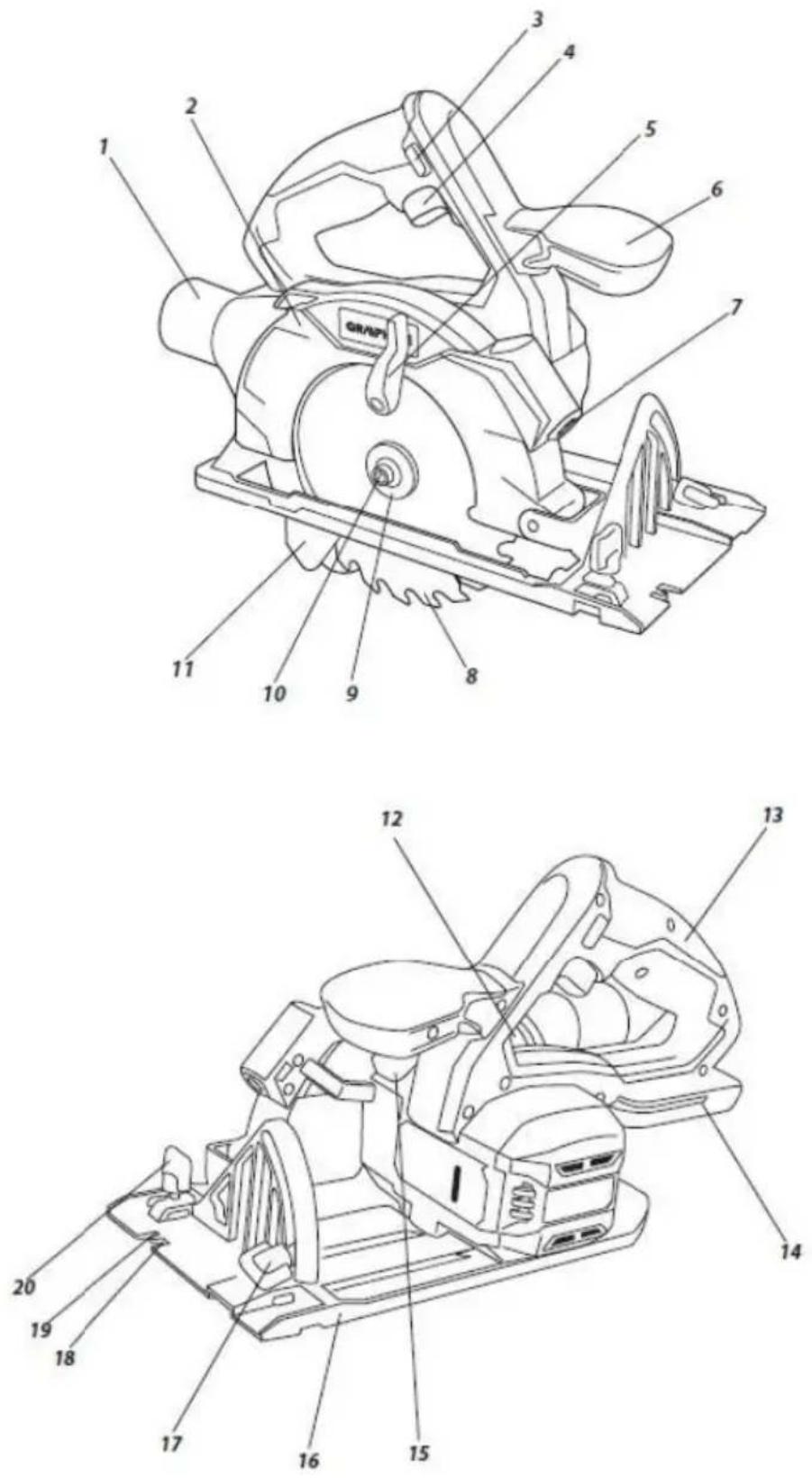

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Króciec odprowadzania pyłu
   2.Ostona górna
2. Przycisk blokady włącznika
3. Włącznik
4. Dźwignia osłony dolnej
5. Rękojeść przednia
   7.Laser
   8.Tarcza tnąca
   9.Podkładka kołnierzowa
   10.Śruba mocująca tarczę tnąca
   11.Ostona dolna
6. Prowadnica głębokości cięcia
7. Rękojeść zasadnicza
   14.Gniazdo mocowania akumulatora
8. Przycisk blokady wrzeciona
   16.Stopa

9. Pokrętło blokady ustawienia stopy

10. Wskaźnik linii cięcia dla 45°

11. Wskaźnik linii cięcia dla 0°

20.Śruba blokady prowadnicy równoległej

1. Pokrętło blokady głębokości cięcia

2. Prowadnica równoległa

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE | AKCESORIA

1. Prowadnica równoległa - 1 szt.

2. Klucz sześciokątny - 1 szt.

PRZYGOTOWANIE DO PRACY

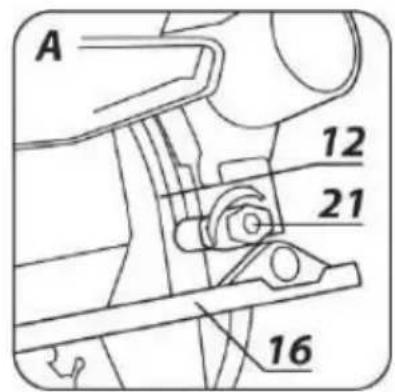

USTAWIENIE GŁĘBOKOŚCI CIECIA

Głębokość cięcia pod kątem prostym można regulować w zakresie od 0 do 48 mm.

• Poluzować pokrętło blokady głębokości cięcia (21).
• Ustawić pożadana głębokość cięcia (wykorzystując podziałkę).
• Zablokować pokrętło blokady głębokości cięcia (21) (rys. A).

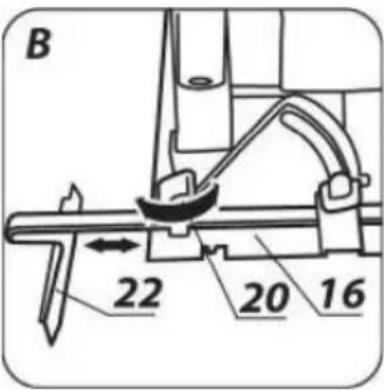

MONTAŻ PROWADNICY DO CIĘCIA ROWNOLEGŁEGO

Prowadnica do cięcia równoległego może być montowana z prawej lub lewej strony stopy urządzenia.

• Poluzować śrubę blokady prowadnicy równoległej (20).
• Wsunąć listwę prowadnicy równoległej w otwory w stopie(16), ustawić pożadaną odległość (wykorzystując podziałkę) i zamocować dokręcając śruby blokady prowadnicy równoległej (20) (rys. B).

UWAGA! Listwa prowadząca prowadnicy równoległej powinna być skierowana do dołu.

Prowadnica równoległa (22) może być wykorzystywana również do cięcia pod skosem w zakresie od 0º do 45º.

UWAGA! Nigdy nie wolno dopuścić, aby za pracującą pilarką znajdowała się ręką czy palce. W przypadku wystąpienia zjawiska odrzutu pilarką może opaść na rękę, co może być przyczyną poważnego uszkodzenia ciała.

ODCHYLANIE OSŁONY DOLNEJ

Osłona dolna (11) tarczy tnącej (8) ulega automatycznemu odsuwaniu w miarę styku z przecinanym materiałem. Aby odsunąć ją ręcznie należy przesunąć dźwignię osłony dolnej (5).

ODPROWADZANIE PYŁU

Pilarka tarczowa wyposażona jest w króciec odprowadzania pyłu (1) umożliwiający odprowadzanie powstających przy cięciu wiórów i pyłu.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

OSTRZEŻENIE! Podczas uruchamiania pilarkę należy trzymać obiema rękami, gdyż moment obrotowy silnika może spowodować nie kontrolowany obrót elektronarzędzia. Należy pamiętać, że po wyłączeniu pilarki jej elementy ruchome jeszcze przez jakiś czas wirują.

• Urządzenie jest wyposażone w włącznik zabezpieczający przed przypadkowym uruchomieniem. Przycisk zabezpieczający znajduje się po obu stronach obudowy.
• Włączanie:

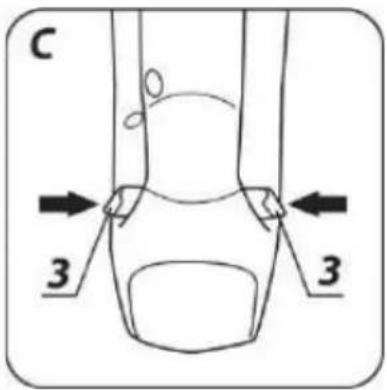

• Wcisnąć jeden z przycisków blokady włącznika (3) i przytrzymać w tej pozycji (rys. C).

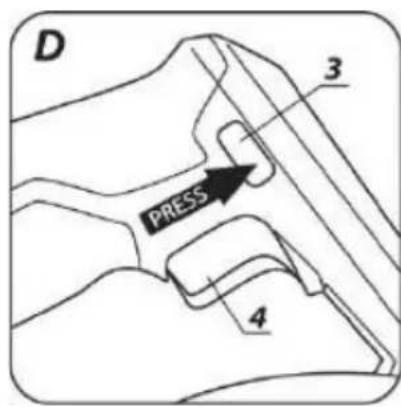

• Wcisnąć przycisk włącznika (2) (rys. D).
• Po uruchomieniu urządzenia przycisk blokady włącznika (3) można zwolnić.

Wyłączanie:

Zwolnienie nacisku na przycisk włącznika (4) powoduje zatrzymanie urządzenia.

DZIAŁANIE LASERA

OSTRZEŻENIE! Nigdy nie wolno patrzeć bezpośrednio w promień lasera lub jego odbicie od powierzchni lustrzanej i nie wolno promienia lasera kierować ku jakiejkolwiek osobie.

• Każdorazowe wciśnięcie przycisku blokady włącznika (3) powoduje świecie lasera (7). Światło promienia lasera pozwala na lepszą kontrolę linii uzyskiwanego cięcia. Generator lasera (7) stanowiący wyposażenie pilarki przewidziany jest do użytku przy cięciu precyzyjnym.
• Wcisnąć przycisk blokady włącznika (3) i włącznik (4).
• Laser zacznie emitować czerwoną linię, widoczną na materiale.
• Cięcie należy wykonywać wzdłuż tej linii.

UWAGA! Pył powstały przy cięciu może przytłumić światło lasera, dlatego też, co jakiś czas trzeba oczyścić soczewkę projektora lasera.

CIECIE

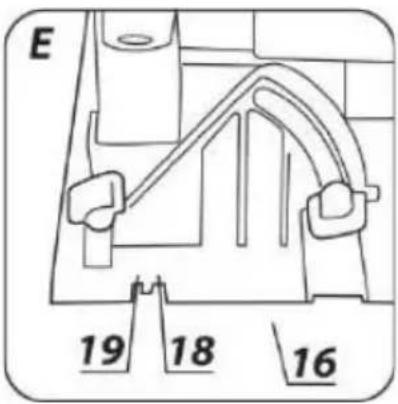

• Linię cięcia wyznacza wskaźnik linii cięcia (18) dla kąta 45 ° lub (19) dla kąta 0° (rys. E).
• Przy rozpoczynaniu pracy zawsze należy trzymać pilarkę pewnie, obiema rękami z wykorzystaniem obu rękojeści.
• Pilarkę można włączać tylko wtedy, gdy jest ona odsunięta od materiału przewidzianego do cięcia.
• Nie wolno naciskać pilarki z nadmierną siłą, wywierać na nią nacisk umiarkowany, ciągły.
• Po zakończeniu cięcia zezwolić, aby tarcza tnąca całkowicie się zatrzymała.
• Jeśli cięcie zostanie przerwane przed zamierzonym zakończeniem, podejmując kontynuację należy najpierw po uruchomieniu pilarki odczekać, aż osiągnie ona swoją maksymalną prędkość obrotową i następnie ostrożnie wprowadzić tarczę tnacą w rzaz w przecinanym materiale.
• Przy cięciu w poprzek włókien materiału (drewna) niekiedy włókna mają tendencję do unoszenia się ku górze i odrywania(przesuw pilarki z małą prędkością minimalizuje występowanie tej tendencji).
• Upewnić się czy osłona dolna w swoim ruchu dochodzi do położenia skrajnego.
• Przed przystąpieniem do cięcia zawsze należy się upewnić czy pokrętło blokady głębokości cięcia i pokrętła blokady ustawienia stopy pilarki są właściwie dokręcone.
• Do współpracy z pilarką należy stosować wyłącznie tarcze tnące o właściwej średnicy zewnętrznej i średnicy otworu osadzenia tarczy tnącej.
• Materiał przecinany powinien być unieruchomiony w sposób pewny.
• Szerszą część stopy pilarki należy umieszczać na tej części materiału, która nie jest odcinana.

UWAGA! Jeśli wymiary materiału są niewielkie, materiał należy unieruchomić za pomocą ścisków stolarskich. Jeśli stopa pilarki nie przesuwa się po obrabianym materiale, lecz jest uniesiona to zachodzi niebezpieczeństwo zjawiska odrzutu.

OSTRZEŻENIE! Odpowiednie unieruchomienie przecinanego materiału i pewne trzymanie pilarki zapewniają pełną kontrolę pracy elektronarzędziem, co pozwala na uniknięcie niebezpieczeństwa uszkodzenia ciała. Nie wolno podejmować próby podtrzymywania krótkich kawałków materiału ręką.

REGULACJA STOPY PRZY CIĘCIU POD KĄTEM

Regulowana stopa pilarki umożliwia wykonywanie cięcia pod kątem w zakresie od 0º do 45º.

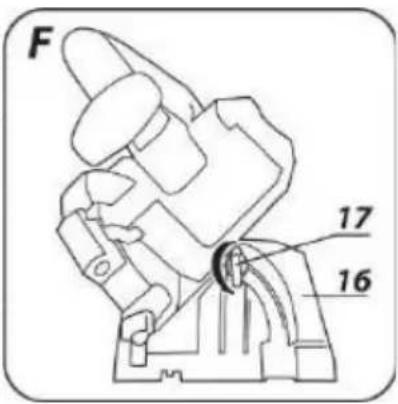

• Poluzować pokrętło blokady ustawienia stopy (17) (rys. F).
• Ustawić stopę (16) pod pożadnym kątem (od 0º do 45º) korzystając z podziałki.
• Dokręcić pokrętło blokady ustawienia stopy (17).

UWAGA! Należy pamiętać, że przy cięciu pod kątem występuje większe niebezpieczeństwo zaistnienia zjawiska odrzutu (większa możliwość zakleszczenia tarczy tnącej), dlatego szczególnie należy zwracać uwagę, aby stopa pilarki przylegała całą powierzchnią do obrabianego materiału. Cięcie wykonywać ruchem płynnym.

CIECIE POPRZEZ WCINANIE SIĘ W MATERIAL

• Ustawić pożadaną głębokość cięcia odpowiadającą grubości przecinanego materiału.
• Nachylić pilarkę tak, aby przednia krawędź stopy (16) pilarki była oparta o materiał przewidziany do cięcia a znacznik 0º do cięcia prostopadłego znajdował się na linii przewidywanego cięcia.
• Po ustawieniu pilarki w miejscu rozpoczęcia cięcia podnieść osłone dolną (11) za pomocą dźwigni osłony dolnej (5) (tarcza tnąca pilarki uniesiona nad materiałem).
• Uruchomić elektronarzędzie i odczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową.
• Stopniowo opuszczać pilarkę gwłębiając się tarczą tnącą w materiał (podczas tego ruchu przednia krawędź stopy pilarki powinna stykać się z powierzchnią materiału).
  • Gdy tarcza tnąca rozpoczęcie cięcie, zwolnić osłone dolną.
• Gdy stopa pilarki całą powierzchnią spocznie na materiale kontynuować cięcie, przesuwając pilarkę do przodu.
• Nigdy nie wolno cofać pilarki z wirującą tarczą tnącą, gdyż grozi to zaistnieniem zjawiska odrzutu tylnego.
• Wcinanie zakończyć w sposób odwrotny do jego rozpoczynania obracając pilarkę wokół linii styku przedniej krawędzi stopy pilarki z obrabianym materiałem.
• Zezwolić, aby po wyłączeniu pilarki jej tarcza tnąca całkowicie zatrzymała się przed wysunięciem pilarki z materiału.
• Jeśli występuje taka potrzeba, to zaoblenia naroży należy wykończyć za pomocą pilarki brzeszczotowej lub piły ręcznej

CIĘCIE LUB ODCINANIE DUŻYCH KAWAŁKOW MATERIAŁU

UWAGA! Podczas przecinania większych płyt lub desek należy je odpowiednio podeprzeć, w celu uniknięcia ewentualnego szarpnięcia tarczy tnącej (zjawisko odrzutu), wskutek zakleszczenia tarczy tnącej, w rzazie materiału.

OBSŁUGA I KONSERWACJA

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć akumulator z urządzenia.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą pędzla lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia. Nie wolno czyścić szczelin wentylacyjnych wsuwając do nich elementy ostre jak wkrętaki czy tym podobne przedmioty.
• Podczas normalnej eksploatacji tarcza tnąca ulega po jakimś czasie stępieniu. Oznaką stępienia tarczy tnącej jest konieczność zwiększenia nacisku przy przesuwaniu pilarki podczas cięcia.
• Jeśli zostanie stwierdzone uszkodzenie tarczy tnącej to należy ją bezzwłocznie wymienić.
  • Tarcza tnąca powinna być zawsze ostra.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
• Urządzenie należy przechowywać z wyjątkym akumulatorem.

WYMIANA TARCZY TNACEJ

• Za pomocą dołączonego klucza odkręcić śrubę mocującą tarczę tnącą (10) pokręcając w lewo.
• Aby zapobiec obracaniu się wrzeciona pilarki, w czasie odkręcania śruby mocującej tarczę tnącą należy zablokować wrzeciono przyciskiem blokady wrzeciona (15) (rys. G).
• Zdemontować zewnętrzną podkładką kołnierzową (9).
• Za pomocą dźwigni osłony dolnej (5) przesunąć osłone dolną (11) tak, aby maksymalnie schowała się w osłonie górnej (2) (w tym czasie należy sprawdzić stan i działanie sprężyny odciągającej osłone dolną).
• Wysunąć tarczę tnącą (8) poprzez szczelinę w stopie pilarki (16).
• Ustawić nową tarczę tnącą w położeniu, w którym będzie pełna zgodność ustawienia zębów tarczy tnącej i umieszczonej na niej

strzałki z kierunkiem pokazywanym przez strzałkę umieszczoną na osłonie dolnej i górnej.

• Wsunąć tarczę tnącą poprzez szczelinę w stopie pilarki i zamontować ją na wrzecionie tak, aby była dociśnięta do powierzchni kołnierza wewnętrznego i centrycznie osadzona na jego podtoczeniu.
• Zamontować zewnętrzną podkładką kołnierzową (9) i dokręcić śrubę mocującą tarczę tnącą (10) pokręcając w prawo.
• Po zakończeniu czynności wymiany tarczy tnącej zawsze należy umieścić klucz sześciokątny w miejscu przeznaczonym na jego przechowywanie

UWAGA! Należy zwrócić uwagę, aby zamontować tarczę tnącą zębami ustawionymi we właściwym kierunku. Kierunek obrotu wrzeciona elektronarzędzia pokazuje strzałka na obudowie pilarki. Należy zachować szczególną uwagę przy chwytaniu tarczy tnącej. Trzeba korzystać z rękawic ochronnych w celu zapewnienia ochrony rękom, przed kontaktem z ostrymi zębami tarczy tnącej.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Parametr		Wartość
Napięcie akumulatora		18 V DC
Prędkość obrotowa (bez obciążenia)		4200 min ^-1
Zakres cięcia ukośnego		0° ÷ 45°
Max. średnica zewnętrzna tarczy tnącej		150 mm
Średnica wewnętrzna tarczy tnącej		10 mm
Max. głębokość cięcia	Pod kątem 90°	48 mm
	Pod kątem 45°	36 mm
Stopień ochrony IP		IPX0
Klasa ochronności		III
Klasa lasera		2
Moc lasera		P≤1 mW
Długość fali promieniowania		Λ=650 nm
Masa		2,475 kg
Rok produkcji
DANE DOTYCZĄCE HAŁASU I DRGAŃ
Poziom ciśnienia akustycznego		L _PA = 79,2 dB(A), K= 3 dB(A)
Poziom mocy akustycznej		L _WA = 90,2 dB(A), K= 3 dB(A)
Wartość przyśpieszeń drgań rękojeść główna		a _h =1,29 m/s ^2 K= 1,5 m/s ^2
Wartość przyśpieszeń drgań rękojeść pomocnicza		a _h =2,02 m/s ^2 K= 1,5 m/s ^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LwA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań ah (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LwA oraz wartość przyśpieszeń drgań ah zostały zmierzone zgodnie z normą EN 62841-1:2015. Podany poziom drgań ah może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednic zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA | SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności WE

Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Pilarka tarczowa akumulatorowa

Model: 58G008

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 63000:2018

Jednostka notyfikowana:

No. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211 HELSINKI; Finland

Certyfikat badania typu WE numer:

GS/19/HEL/11006

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Grupa Topex Sp. Z o.o. Sp.k.

Ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2023-11-30

2/4 Pograniczna Street

02-285 Warsaw

Paweł Kowalski

Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa

Výrobca: Sp.k., Pograniczna 2/4 02-285 Warszawa

Gamintojas: Sp.k., Pograniczna 2/4 02-285 Warszawa

Produktas: Akumuliatorinis diskinis pjūklas

Modelis: 58G008

Rażotājs: Sp.k., Pograniczna 2/4 02-285 Warszawa

Tootja: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Toode: Akutrükisaag: Akutrükisaag

Mudel: 58G008

Kaubanimi: GRAPHITE

Seerianumber: 00001 ÷ 99999

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με εδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι

Fabricante: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Fabricante: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa
