58G008 - Saag Graphite - Tasuta kasutusjuhend

Mark	Graphite
Mudel	58G008
Toote tüüp	Akuketaslõikur
Toide	18 V alalisvoolu aku
Tühikäigukiirus	4200 min⁻¹
Ketta maksimaalne välisläbimõõt	150 mm
Ketta ava	10 mm
Maksimaalne lõikesügavus (90°)	48 mm
Maksimaalne lõikesügavus (45°)	36 mm
Nurgalõike vahemik	0° kuni 45°
Kaal	2,475 kg
Kaitsetase	IPX0
Laseri juhtimine	Jah (klass 2, ≤1 mW, 650 nm)
Helirõhu tase	79,2 dB(A) (K=3 dB)
Helivõimsuse tase	90,2 dB(A) (K=3 dB)
Vibratsioon (põhikäepide)	1,29 m/s² (K=1,5)
Sukellõike võimekus	Jah
Kaasasolev paralleeljuhik	Jah
Tolmuimemisühendus	Jah
Alumine kaitse	Jah, tagasivedruga
Ohutus	Lüliti lukustus, tagasilöögikaitse
Mootor	Harjadega püsimagnetmootor
Hooldus	Puhastamine harja või suruõhuga; ärge kasutage vedelikke
Ketta vahetamine	Jah, kaasasolev kuuskantvõti
Soovitatav kasutusala	Puit ja puidupõhised materjalid, isetegemine ja töökoda

Korduma kippuvad küsimused - 58G008 Graphite

Kuidas vahetada lõikeketast?

Enne mis tahes toimingut eemaldage aku. Kasutage kaasasolevat kuuskantvõtit kinnituskruvi lahtikeeramiseks (keerake vastupäeva). Lukustage spindel spindli lukustusnupu abil. Eemaldage välimine seib, seejärel vana ketas. Paigaldage uus ketas, järgides noolega näidatud pöörlemissuunda. Asetage seib tagasi ja keerake kruvi kinni päripäeva. Pange võti oma hoiukohta.

Kuidas reguleerida lõikesügavust?

Keerake lahti lõikesügavuse lukustusnupp (tähis 21). Seadistage soovitud sügavus skaala abil (0–48 mm). Keerake nupp uuesti kinni. Sügavus peaks olema veidi suurem kui materjali paksus, nii et ketas ulatub välja umbes ühe hamba kõrguse võrra.

Kuidas kasutada laserit?

Laser lülitub automaatselt sisse, kui vajutate lüliti lukustusnuppu. Ärge kunagi vaadake otse kiirt. Materjalile projitseeritud punane joon näitab lõikejoont. Kui tolm nõrgendab kiirt, puhastage laseri lääts kuiva lapiga.

Millised on olulised ohutusmeetmed?

Hoidke saagi alati kahe käega isoleeritud käepidemetest. Kandke isikukaitsevahendeid: kaitseprille, kuulmiskaitseid, tolmumaski ja kindaid. Veenduge, et alumine kaitse töötab vabalt. Ärge kunagi viige käsi lõiketsooni lähedale. Kinnitage lõigatav tükk kindlalt.

Kuidas vältida tagasilööki?

Hoidke kindlat kahe käega haaret ja seiske sae küljel, mitte lõikejoonel. Kasutage teravaid ja sobivaid kettaid. Toestage suured tükid mõlemalt poolt. Ärge suruge saagi. Kui ketas kinni jääb, vabastage lüliti ja oodake täielikku seiskumist enne sae eemaldamist.

Kuidas teha sukellõiget?

Seadistage lõikesügavus. Asetage jala esiosa materjali vastu, tõstes alumist kaitset kangiga. Käivitage saag ja oodake täiskiirust. Langetage saag järk-järgult, et sukeldada ketas materjali. Vabastage alumine kaitse pärast lõike alustamist. Jätkake edasi liikumisega.

Kuidas puhastada ja hooldada saagi?

Eemaldage aku. Puhastage seadet harja või madalasurvega suruõhuga. Ärge kunagi kasutage vett ega lahusteid. Puhastage regulaarselt mootori ventilatsiooniavasid. Kontrollige perioodiliselt alumise kaitse ja vedru tööd.

Millised lõikekettad on sobivad?

Kasutage ainult kettaid, mille välisläbimõõt on 150 mm ja ava 10 mm, karbiidhammastega, mis vastavad standardile EN 847-1. Ärge kasutage abrasiivseid ega kahjustatud kettaid. Järgige kettal märgitud maksimaalset kiirust (4200 min⁻¹).

Kuidas reguleerida lõikenurka?

Keerake lahti jala reguleerimise lukustusnupp (tähis 17). Kallutage jalga (tähis 16) soovitud nurga alla (0° kuni 45°) skaala abil. Keerake nupp uuesti kinni. Nurgalõigete puhul on tagasilöögi oht suurem; juhtige saagi hoolikalt.

Kuidas paigaldada paralleeljuhik?

Keerake lahti paralleeljuhiku kinnituskruvi (tähis 20). Sisestage juhtvarras jala aukudesse (parem või vasak pool). Seadistage soovitud kaugus gradueerimise abil, seejärel keerake kruvi kinni. Varras peab olema suunatud alla. Juhikut saab kasutada lõikamiseks 0° ja nurga all.

KASUTUSJUHEND 58G008 Graphite

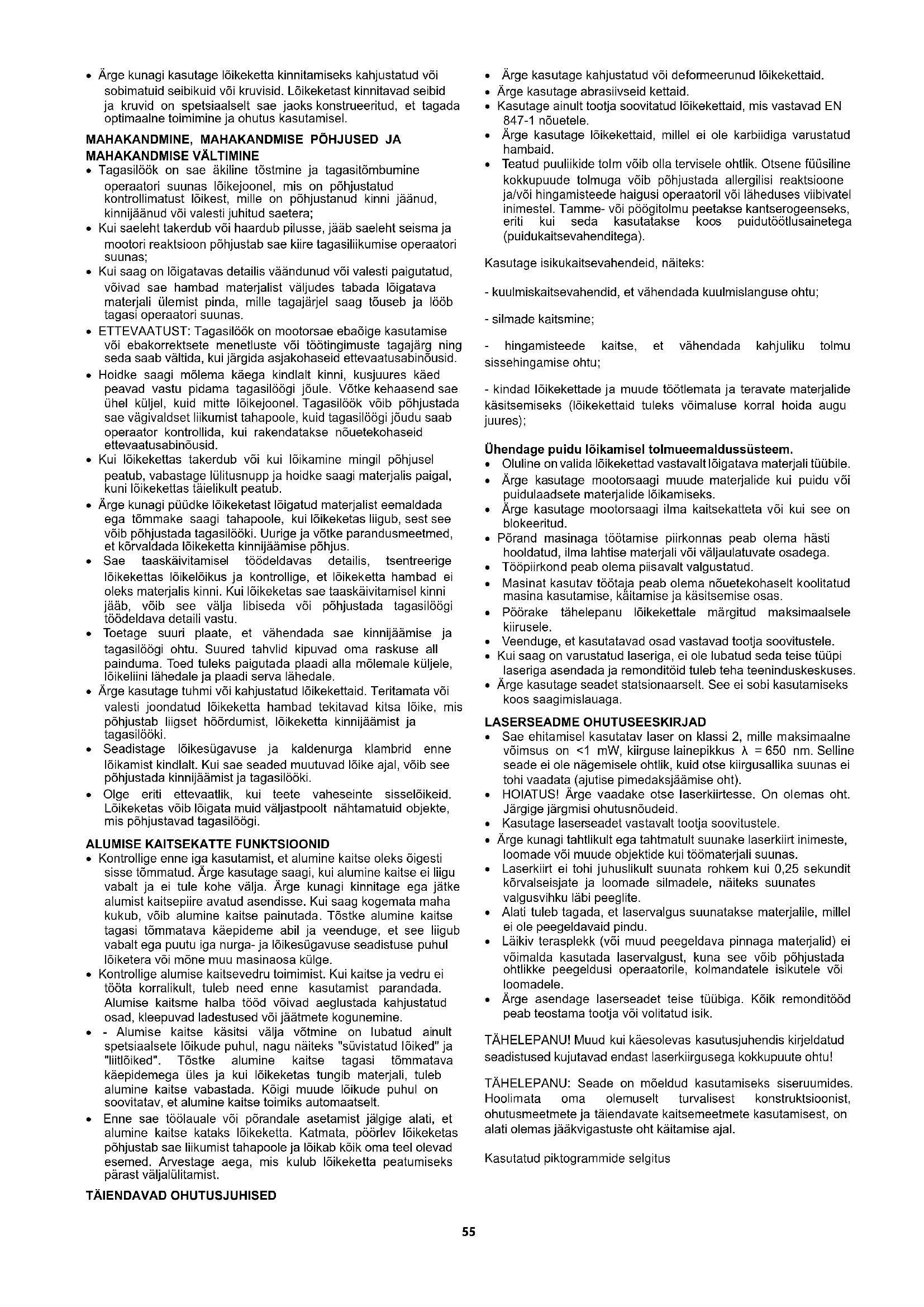

• Enne seadme reguleerimist, töötamist (löikeketta vahetamine) või remonditöid tuleb seadet varustav aku eemaldada.
• Hoidke käed lõikepiirkonnast ja lõikekettast eemal. Hoidke teine käsi abikäepidemel või mootori korpusel. Kui hoiate saagi mõlema käega, vähendate lõikeketta vigastuste ohtu.
• Ärge ulatage käega töödeldava detaili alla. Kaitsekate ei saa teid kaitsta töödeldava detaili all oleva pöörleva lõikeketta eest.
• Seadistage lõikesügavus vastavalt tooriku paksusele. Soovitatav on, et lõikeketas ulatuks lõikematerjalist allapoole vähem kui hammaste körgus.
• Ärge kunagi hoidke lõigatavat töödeldavat detaili käes või jalas. Kinnitage töödeldav detail kindla aluse külge. Tooriku hea kinnitus on oluline, et vältida kokkupuute ohtu kehaga, põörleva lõikeketta kinnijäämist või lõikekontrolli kaotamist.
• Hoidke saagi töö ajal, kui pöörlev löikeketas vöib puutuda kokku pingestatud juhtmetega, selleks ettenähtud isoleeritud pindadest. Kokkupuude masina metallosade "pingestatud juhtmetega" vöib pöhjustada operaatorile elektrilöögi.
• Kasutage lõikamisel alati lõikamisjuhendit või serva juhendit. See parandab lõiketäpsust ja vähendab pöörleva lõikeketta kinnijäämise võimalust.
• Kasutage alati öiges suuruses paigaldusavadega lõikekettaid. Lõikekettad, mis ei sobi kinnitusaukudesse, võivad eksentriliselt liikuda, põhjustades töö kontrolli kadumist.

- Ärge kunagi kasutage lõikeketta kinnitamiseks kahjustatud või sobimatuid seibikuid või kruvisid. Lõikeketast kinnitavad seibid ja kruvid on spetsiaalselt sae jaoks konstrueeritud, et tagada optimaalne toimimine ja ohutus kasutamisel.

MAHAKANDMINE, MAHAKANDMISE PÖHJUSED JA MAHAKANDMISE VÄLTIMINE

• Tagasilöök on sae äkiline tõstmine ja tagasitõmbumine operaatori suunas lõikejoonel, mis on põhjustatud kontrollimatust lõikest, mille on põhjustanud kinni jäänud, kinnijäänud või valesti juhitud saetera;
• Kui saeleht takerdub või haardub pilusse, jääb saeleht seisma ja mootori reaktsioon põhjustab sae kiire tagasiliikumise operaatori suunas;
• Kui saag on lõigatavas detailis väändunud või valesti paigutatud, võivad sae hambad materjalist väljudes tabada lõigatava materjali ülemist pinda, mille tagajärjel saag tõuseb ja lõöb tagasi operaatori suunas.
• ETTEVAATUST: Tagasilöök on mootorsae ebaõige kasutamise või ebakorrektsete menetluste või töötingimuste tagajärg ning seda saab vältida, kui järgida asjakohaseid ettevaatusabinõusid.
• Hoidke saagi mõlema käega kindlalt kinni, kusjuures käed peavad vastu pidama tagasilöögi jõule. Võtke kehaasend sae ühel küljel, kuid mitte lõikejoonel. Tagasilöök võib põhjustada sae vägivaldset liikumist tahapoole, kuid tagasilöögi jõudu saab operaator kontrollida, kui rakendatakse nõuetekohaseid ettevaatusabinõusid.
• Kui lõikekettas takerdub või kui lõikamine mingil põhjusel peatub, vabastage lülitusnupp ja hoidke saagi materjalis paigal, kuni lõikekettas täielikult peatub.
• Ärge kunagi püüdke lõikeketast lõigatud materjalist eemaldada ega tömmake saagi tahapoole, kui lõikeketas liigub, sest see võib põhjustada tagasilööki. Uurige ja võtke parandusmeetmed, et kõrvaldada lõikeketta kinnijäämise põhjus.
• Sae taaskäivitamisel töödeldavas detailis, tsentreerige lõikekettas lõikelõikus ja kontrollige, et lõikeketta hambad ei oleks materjalis kinni. Kui lõikeketas sae taaskäivitamisel kinni jääb, võib see välja libiseda või põhjustada tagasilöögi töödeldava detaili vastu.
• Toetage suuri plaate, et vähendada sae kinnijäämise ja tagasilöögi ohtu. Suured tahvlid kipuvad oma raskuse all painduma. Toed tuleks paigutada plaadi alla mölemale küljele, lõikeliini lähedale ja plaadi serva lähedale.
• Ärge kasutage tuhmi või kahjustatud lõikekettaid. Teritamata või valesti joondatud lõikeketta hambad tekitavad kitsa lõike, mis põhjustab liigset hõõrdumist, lõikeketta kinnijäämist ja tagasilööki.
• Seadistage lõikesügavuse ja kaldenurga klambrid enne lõikamist kindlalt. Kui sae seaded muutuvad lõike ajal, võib see põhjustada kinnijäämist ja tagasilööki.
• Olge eriti ettevaatlik, kui teete vaheseinte sisselõikeid. Lõikeketas võib lõigata muid väljastpoolt nähtamatuid objekte, mis põhjustavad tagasilöögi.

ALUMISE KAITSEKATTE FUNKTSIOONID

• Kontrollige enne iga kasutamist, et alumine kaitse oleks õigesti sisse tömmatud. Ärge kasutage saagi, kui alumine kaitse ei liigu vabalt ja ei tule kohe välja. Ärge kunagi kinnitage ega jätke alumist kaitsepiire avatud asendisse. Kui saag kogemata maha kukub, võib alumine kaitse painutada. Tõstke alumine kaitse tagasi tömmatava käepideme abil ja veenduge, et see liigub vabalt ega puutu iga nurga- ja lõikesügavuse seadistuse puhul lõiketera või mõne muu masinaosa külge.
• Kontrollige alumise kaitsevedru toimimist. Kui kaitse ja vedru ei tööta korralikult, tuleb need enne kasutamist parandada. Alumise kaitsme halba tööd vöivad aeglustada kahjustatud osad, kleepuvad ladestused vöi jäätmete kogunemine.
• Alumise kaitse käsitsi välja võtmine on lubatud ainult spetsiaalsete lõikude puhul, nagu näiteks "süvistatud lõiked" ja "liitlõiked". Tõstke alumine kaitse tagasi tõmmatava käepidemega üles ja kui lõikeketas tungib materjali, tuleb alumine kaitse vabastada. Köigi muude lõikude puhul on soovitatav, et alumine kaitse toimiks automaatselt.
• Enne sae töölauale või põrandale asetamist jälgige alati, et alumine kaitse kataks lõikeketta. Katmata, põörlev lõikeketas põhjustab sae liikumist tahapoole ja lõikab kõik oma teel olevad esemed. Arvestage aega, mis kulub lõikeketta peatumiseks pärast väljalülitamist.

TÄIENDAVAD OHUTUSJUHISED

• Ärge kasutage kahjustatud või deformeerunud lõikekettaid.
• Ärge kasutage abrasiivseid kettaid.
• Kasutage ainult tootja soovitatud lõikekettaid, mis vastavad EN 847-1 nõuetele.
• Ärge kasutage lõikekettaid, millel ei ole karbiidiga varustatud hambaid.
• Teatud puuliikide tolm võib olla tervisele ohtlik. Otsene füüsiline kokkupuude tolmuga võib põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi operaatoril või läheduses viibivatel inimestel. Tamme- või pöögitolmu peetakse kantserogeenseks, eriti kui seda kasutatakse koos puidutöötlusainetega (puidukaitsevahenditega).

Kasutage isikukaitsevahendeid, näiteks:

- kuulmiskaitsevahendid, et vähendada kuulmislanguse ohtu;

- silmade kaitsmine:

- hingamisteede kaitse, et vähendada kahjuliku tolmu sissehingamise ohtu;

- kindad lõikekettade ja muude töötlemata ja teravate materjalide käsitsemiseks (lõikekettaid tuleks võimaluse korral hoida augu juures);

Ühendage puidu lõikamisel tolmueemaldussüsteem.

• Oluline on valida lõikekettad vastavalt lõigatava materjali tüübile.
• Ärge kasutage mootorsaagi muude materjalide kui puidu või puidulaadsete materjalide lõikamiseks.
• Ärge kasutage mootorsaagi ilma kaitsekatteta või kui see on blokeeritud.
• Põrand masinaga töötamise piirkonnas peab olema hästi hooldatud, ilma lahtise materjali või väljaulatuvate osadega.
• Tööpiirkond peab olema piisavalt valgustatud.
• Masinat kasutav töötaja peab olema nõuetekohaselt koolitatud masina kasutamise, käitamise ja käsitsemise osas.
• Pöörake tähelepanu lõikekettale märgitud maksimaalsele kiirusele.
• Veenduge, et kasutatavad osad vastavad tootja soovitustele.
• Kui saag on varustatud laseriga, ei ole lubatud seda teise tüüpi laseriga asendada ja remonditöid tuleb teha teeninduskeskuses.
• Ärge kasutage seadet statsionaarselt. See ei sobi kasutamiseks koos saagimislauaga.

LASERSEADME OHUTUSEESKIRJAD

• Sae ehitamisel kasutatav laser on klassi 2, mille maksimaalne võimsus on <1 mW, kiirguse lainepikkus λ = 650 nm. Selline seade ei ole nägemisele ohtlik, kuid otse kiirgusallika suunas ei tohi vaadata (ajutise pimedaksjäämise oht).
• HOIATUS! Ärge vaadake otse laserkiirtesse. On olemas oht. Järgige järgmisi ohutusnõudeid.
• Kasutage laserseadet vastavalt tootja soovitustele.
• Ärge kunagi tahtlikult ega tahtmatult suunake laserkiirt inimeste, loomade või muude objektide kui töömaterjali suunas.
• Laserkiirt ei tohi juhuslikult suunata rohkem kui 0,25 sekundit kõrvalseisjate ja loomade silmadele, näiteks suunates valgusvihku läbi peeglite.
• Alati tuleb tagada, et laservalgus suunatakse materjalile, millel ei ole peegeldavaid pindu.
• Läikiv terasplekk (või muud peegeldava pinnaga materjalid) ei võimalda kasutada laservalgust, kuna see võib põhjustada ohtlikke peegeldusi operaatorile, kolmandatele isikutele või loomadele.
• Ärge asendage laserseadet teise tüübiga. Kõik remonditööd peab teostama tootja või volitatud isik.

TÄHELEPANU! Muud kui käesolevas kasutusjuhendis kirjeldatud seadistused kujutavad endast laserkiirgusega kokkupuute ohtu!

TÄHELEPANU: Seade on mõeldud kasutamiseks siseruumides. Hoolimata oma olemuselt turvalisest konstruktsioonist, ohutusmeetmete ja täiendavate kaitsemeetmete kasutamisest, on alati olemas jääkvigastuste oht käitamise ajal.

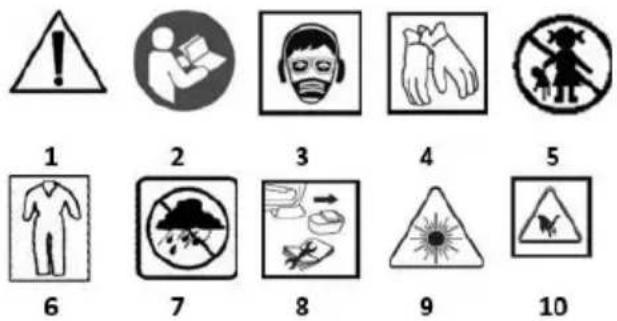

Kasutatud piktogrammide selgitus

1. Märkus: rakendage erilisi ettevaatusabinöusid!

2.Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi!
3. Kasutage isikukaitsevahendeid (kaitseprillid, körvakaitse, tolmumask).
4.Kasutage kaitsekindaid.
5.Hoidke lapsed tööriistast eemal.
6. Kasutage kaitseriietust.
7.Kaitske seadet niiskuse eest.
8.Eemaldage aku seadmest enne seadme reguleerimist või puhastamist.
9: Laserkiirgus!
10.Ettevaatust: teravad elemendid!

KONSTRUKTSIOON JA EESMÄRK

Ketassaag on akutoitel töötav elektriline tööriist. Seda ajab püsimagnetiga alalisvoolumootor koos käigukastiga. Seda tüüpi elektrilist tööriista kasutatakse laialdaselt puidu ja puidupõhiste materjalide saagimiseks. Seda ei tohiks kasutada küttepuude saagimiseks. Katsed kasutada saagi muudel kui ettenähtud eesmärkidel loetakse mittesobivaks kasutamiseks. Kasutage ketassaagi ainult sobivate karbiidiga saeteradega. Ketassaag on möeldud kergeteks töödeks teenindavates töökodades ja köikideks töödeks iseseisva amatööritegevuse (DIY) valdkonnas.

HOIATUS! Ärge kasutage elektrilist tööriista vääralt.

GRAAFILISTE LEHEKÜLGEDE KIRJELDUS

Allpool esitatud numeratsioon viitab käesoleva kasutusjuhendi graafilistel lehekülgedel näidatud seadme komponentidele.

1. Dust tühjendusotsik

2.Top kate

3.Switch lukustusnupp

4.Switch

5.Bottom cover hoob

6.Front käepide

7.Laser

8.Lõikekettad

1. Flanššeerija

10.Cut-off ratta kinnituskruvi

1. Alumine kate

2. Cutting sügavuse juhend

3. Basic käepide

4. aku kinnituspesa

15.Spindliluku nupp

16.Foot

1. Foot seadistuse lukustusnupp

2. 45° lõikejoone indikaator

3. lõikeliini indikaator 0° jaoks

20.Paralleelne juhtseadme lukustuskruvi

* Joonise ja toote vahel võib olla erinevusi.

SEADMED JA TARVIKUD

Lõikesügavust täisnurga all saab reguleerida vahemikus 0-48 mm.

Keerake lõikesügavuse lukustusnupp (21) lahti.

Seadistage soovitud lõikesügavus (kasutades skaalat).

Lukustage löike sügavuse lukustusnupp (21) (joonis A).

PARALLEELSETE LÕIKAMISJUHISTE PAIGALDAMINE

Paralleelset lõikejuhet saab paigaldada masinajalgade paremale või vasakule küljele.

• Keerake paralleelsete juhikute lukustuskruvi (20) lahti.
• Sisestage paralleeljuhtimisriba jalaplaadi (16) aukudesse, seadistage soovitud kaugus (kasutades gradatsiooni) ja kinnitage paralleeljuhtimise lukustuskruvide (20) pingutamisega (joonis B).

MÄRKUS: Paralleeljuhiku juhtraud peab olema suunatud allapoole.

Paralleelset juhet (22) saab kasutada ka kaldlöikamiseks vahemikus 0° kuni 45.°

ETTEVAATUST: Ärge kunagi laske käel või sõrmedel olla käiva sae taga. Tagasilöögi korral võib saag kukkuda käele ja põhjustada tõsiseid vigastusi.

LIIGENDIGA ALUMINE KATE

Lõikeketta (8) alumine kaitse (11) lükkub automaatselt tagasi, kui see puutub kokku lõigatava materjaliga. Selle käsitsi eemaldamiseks liigutage alumise kaitse hooba (5).

TOLMUEEMALDUS

Ketassaag on varustatud tolmueemalduspuuriga (1), mis eemaldab lõikamisel tekkivad laastud ja tolmu.

TÖÖ / SEADED

ON/OFF

HOIATUS! Hoidke mootorsaagi käivitamisel mölema käega kinni, sest mootori pöördemoment vöib pöhjustada elektrilise tööriista kontrollimatut pöörlemist. Olge teadlik, et pärast sae väljalülitamist pöörlevad selle liikuvad osad veel mõnda aega.

• Seade on varustatud turvalülitiga, et vältida juhuslikku aktiveerimist. Turvanupp asub korpuse mölemal küljel.
  • Sisselülitamine:
• Vajutage ühte lüliti lukustusnuppu (3) ja hoidke seda selles asendis (joonis C).
  • Vajutage sisse-/väljalülitusnuppu (2) (joonis D).
• Kui seade on käivitatud, võib lüliti lukustusnupu (3) vabastada.

Väljalülitamine:

Kui vabastate rõhu sisse/välja lülitusnupule (4), peatub seade.

LASER ACTION

HOIATUS! Ärge kunagi vaadake otse laserkiirt või selle peegeldust peegelpinnalt ja ärge kunagi suunake laserkiirt ühegi inimese suunas.

• Iga kord, kui vajutatakse lüliti lukustusnuppu (3), süttib laser (7). Laserkiire valgus võimaldab paremini kontrollida saadud lõikejoont. Saega kaasas olev lasergeneraator (7) on ette nähtud kasutamiseks täpsuslõikamisel.
  • Vajutage lüliti lukustusnuppu (3) ja lülitit (4).
• Laser hakkab kiirgama punast joont, mis on materjalil nähtav.
• Lõige tuleks teha mööda seda joont.

TÄHELEPANU: lõiketolm võib tuhmenada laservalgustust, seega tuleb laserprojektori läätse aeg-ajalt puhastada.

CUTTING

- Lõikepiir määratakse lõikepiirinäidikuga (18) nurga 45° puhul või (19) nurga 0° puhul (joonis E).

• Tööde alustamisel hoidke saagi alati mölema käega kindlalt kinni, kasutades mölemat käepidet.
• Saag tuleb sisse lülitada ainult siis, kui see on lõigatavast materjalist eemal.
• Ärge suruge saagi liigse jõuga, rakendage mõõdukat, pidevat survet.
• Laske lõikekettal pärast lõikamise lõpetamist täielikult seiskuda.
• Kui lõikamine katkestatakse enne selle kavandatavat lõpetamist, oodake jätkamisel kõigepealt, kuni saag on pärast käivitamist saavutanud maksimaalse kiiruse, ja seejärel juhtige lõikeketas ettevaatlikult lõigatud materjali sisse.
• Materjali (puidu) kiudude lõikamisel kipuvad kiud mõnikord üles tõusma ja rebenema (sae liikumine madalal kiirusel minimeerib seda kalduvust).
• Veenduge, et alumine kaitse jõuab oma liikumise lõppasendisse.
• Enne lõikamist veenduge alati, et lõike sügavuse lukustusnupp ja saejalgade seadistamise lukustusnupp on korralikult kinni keeratud.
• Saega tohib kasutada ainult lõikekettaid, millel on õige välisläbimõõt ja lõikeketta istme läbimõõt.
• Lõigatav materjal tuleb kindlalt fikseerida.
• Saejalgade laiem osa tuleks asetada materjali sellele osale, mida ei lõigata.

TÄHELEPANU: Kui materjali möötmed on väikesed, tuleb materjal tisleri klambritega kinni hoida. Kui saeleht ei libise üle materjali, vaid on töstetud, on tagasilöögi oht.

HOIATUS! Lõikematerjali piisav kinnipidamine ja kindel haare sae küljes tagavad täieliku kontrolli elektrilise tööriista üle, vältides seega vigastuste ohtu. Ärge püüdke lühikesi materjalitükke käsitsi toetada.

JALGADE REGULEERIMINE NURGA ALL LÕIKAMISEKS

• Reguleeritav saejalg võimaldab nurksaagimist alates 0 ^0 kuni 45 ^0
• Keerake jalgade seadistamise lukustusnupp (17) lahti (joonis F).
• Reguleerige jalg (16) skaala abil soovitud nurka (vahemikus 0 kuni 45). ^0
• Pingutage jalgade seadistamise lukustusnuppu (17).

MÄRKUS: Nurga all lõikamisel on suurem tagasilöögi oht (suurem võimalus saetera kinni jäämiseks), seega veenduge, et saetera on toorikuga täielikult seotud. Lõika sujuvalt.

LÕIKAMINE MATERJALI LÕIKAMISE TEEL

• Seadistage soovitud lõikesügavus vastavalt lõigatava materjali paksusele.
• Kallutage saagi nii, et sae jala (16) esiserv on vastu lõigatavat materjali ja risti lõigete puhul on marker 0 ^0 kavandatud lõikejoonel.
• Kui saag on paigutatud lõikamise algusesse, tõstke alumine kaitse (11) alumise kaitse hoova (5) abil üles (saetera tõstetakse materjalist kõrgemale).

- Käivitage elektriline tööriist ja oodake, kuni löikekettad saavutavad täieliku kiiruse.

- Langetage saag järk-järgult alla, pannes lõikeketta materjali sisse (selle liikumise ajal peaks sae jala esiserv puutuma kokku materjali pinnaga).

- Kui lõikeketas hakkab lõikama, vabastage alumine kaitse.

- Kui saejalg toetub materjalile kogu oma pinnaga, jätkake saagimist, liigutades saagi ettepoole.

- Ärge kunagi pöörle saagi pöörleva lõiketeraga tagurpidi, sest esineb tagasilöögi oht.

- Viige saagimine lõpule vastupidiselt algusele, pöörates saagi ümber saejalgade esiserva ja tooriku vahelise kokkupuutejoone.

- Laske lõikekettal enne sae materjalist välja tömbamist täielikult seiskuda, kui saag on välja lülitatud.

- Vajaduse korral tuleb nurgafaasid viimistleda ketassae või käsisae abil.

- SUURTE MATERJALITÜKKIDE LÖIKAMINE VÖI ERALDAMINE

TÄHELEPANU: Suuremate laudade või plankude lõikamisel toetage neid korralikult, et vältida lõikeketta võimalikku tömbumist (tagasilöögi nähtus), mis on tingitud ketta kinnijäämisest lõikesse.

KÄITAMINE JA HOOLDUS

HOIATUS! Enne mis tahes paigaldamist, reguleerimist, parandamist või kasutamist eemaldage seadmest aku.

HOOLDUS JA LADUSTAMINE

• Seadet on soovitatav puhastada kohe pärast iga kasutamist.
• Ärge kasutage puhastamiseks vett ega muid vedelikke.
• Seadet tuleks puhastada harjaga või puhuda madala rõhu all oleva suruõhuga.
• Ärge kasutage mingeid puhastusvahendeid ega lahusteid, sest need võivad kahjustada plastosasid.
• Puhastage regulaarselt mootori korpuse ventilatsiooniavad, et vältida seadme ülekuumenemist. Ärge puhastage ventilatsiooniavad, sisestades sinna teravaid esemeid, näiteks kruvikeerajat või sarnaseid esemeid.
• Tavapärase töö käigus muutub lõikeketas mõne aja pärast tuhmiks. Lõikeketta tuhmumise märgiks on vajadus suurendada survet sae liigutamisel lõikamise ajal.
• Kui leitakse, et löikeketas on kahjustatud, tuleb see viivitamatult välja vahetada.
• Lõikekettad peaksid alati olema teravad.
• Hoidke seadet alati kuivas ja lastele kättesaamatus kohas.
• Hoidke seadet aku eemaldatud akuga.

LÕIKEKETTA VÄLJAVAHETAMINE

• Keerake kaasasoleva mutrivõtme abil lõikeketta (10) hoidev kruvi lahti, keerates seda vastupäeva.
• Sae spindli pöörlemise vältimiseks lukustage spindel spindlilukustusnupuga (15) (joonis G), kui keerate saeketta kinnituskruvi lahti.
• Eemaldage välimine äärikuseib (9).
• Liigutage alumist kaitsekangi (5) kasutades alumist kaitsekangi (11) nii, et see tömbub võimalikult kaugele ülemisse kaitsekangi (2) (kontrollige sel ajal alumise kaitsekangi sissetömbamisvedru seisukorda ja toimimist).
  • Tömmake lõikeketas (8) läbi saejalas (16) oleva ava.
• Asetage uus lõikekettas sellisesse asendisse, kus lõikeketta hammaste ja sellel oleva noolega tähistatud joondus on täielikult kooskölas alumise ja ülemise kaitseketta noolega näidatud suunaga.
• Sisestage lõikeketas läbi saejalas oleva ava ja paigaldage see spindlile nii, et see on surutud vastu sisemise ääriku pinda ja tsentreeritud selle allalõike kohale.
• Paigaldage välimine äärikuseib (9) ja pingutage lõikeketta kinnituskruvi (10), keerates seda päripäeva.
• Asetage kuuskantvõti alati pärast lõikeketta vahetamise lõpetamist hoiukohta

MÄRKUS: Hoolitsege selle eest, et lõikeketas oleks paigaldatud nii, et hambad oleksid õiges suunas. Elektritööriista spindli pöörlemissuunda näitab sae korpusel olev nool. Olge lõikeketta haaramisel eriti ettevaatlik. Kasutage kaitsekindaid, et kaitsta käsi kokkupuute eest lõikeketta teravate hammastega.

Kõik defektid peab kõrvaldama tootja volitatud teenindusosakond.

TEHNILISED NÄITAJAD
RATING ANDMED

Parameeter		Väärtus
Aku pinge		18 V DC
Kilrus (Ilma koormuseta)		4200 min ^-1
Diagonaallõike vahemik		0° ÷ 45°
Lõikeketta maksimaalne välisläbimõõt		150 mm
Lõikeketta siseläbimõõt		10 mm
Maksimaalne lõikesügavus	90° nurga all	48 mm
	45° nurga all	36 mm
IP kaitse tase		IPX0
Kaitseklass		III
Laserklass		2
Laseri võimsus		P≤1 mW
Kiirguse lainepikkus		Λ=650 nm
Mass		2,475 kg
Tootmisaasta
• MÜRA JA VIBRATSIOONI ANDMED
Heliröhu tase		L_PA = 79,2 dB(A), K=3 dB(A)
Helivõimsuse tase		L_WA = 90,2 dB(A), K=3 dB(A)
Vibratsioonikiirenduse väärtus peamine käepide		a_h = 1,29 m/s^2 K=1,5 m/s^2
Vibratsioonikiirenduse väärtuse lisakäepide		a_h = 2,02 m/s^2 K=1,5 m/s^2

Teave müra ja vibratsiooni kohta

Seadme mürataset kirjeldatakse järgmiselt: kiiratava helirõhu tase LpA ja helivõimsuse tase LwA (kus K tähistab mõõtemääramatust). Seadme tekitatud vibratsiooni kirjeldatakse vibratsioonikiirenduse väärtusega ah (kus K tähistab mõõtemääramatust).

Käesolevas juhendis esitatud heliröhu tase LpA, helivõimsuse tase LwA ja vibratsioonikiirenduse väärtus ah on möödetud vastavalt standardile EN 62841-1:2015. Esitatud vibratsioonitaset ah saab kasutada seadmete vördlemiseks ja vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase iseloomustab ainult seadme põhikasutust. Kui seadet kasutatakse muudes rakendustes või koos teiste töövahenditega, võib vibratsioonitase muutuda. Kõrgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harv hooldus. Eespool nimetatud põhjused võivad põhjustada suuremat vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Kui kõik tegurid on täpselt hinnatud, võib kogu vibratsioonikiiritus olla oluliselt väiksem.

Selleks, et kaitsta kasutajat vibratsiooni mõju eest, tuleks rakendada täiendavaid ohutusmeetmeid, näiteks masina ja töövahendite tsüklilist hooldust, piisava käetemperatuuri tagamist ja nõuetekohast töökorraldust.

KESKKONNAKAITSE

Elektritoitega tooteid ei tohi hävitada koos olmejäätmetega, vaid neec tuleb viia asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid. Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavis, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, et kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas Selle tekst, fotod, diagrammid, joonised ja koostamine kuuluvad eranditult Grupa Topexile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (Teataja 2006 nr 90 Poz. 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsivil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel. Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab standardite nõuetele:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 63000:2018

Teavitatud asutus:

Nr. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211

HELSINKI; Soome.

Käesolev deklaratsioon käsitleb ainult masinat sellisel kujul, nagu see on turule viidud, ja ei hõlma komponente lisab lõppkasutaja või teostab seda hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Grupa Topex Sp. z o.o. Sp.k.

2/4 Border Street

02-285 Varssavi

Paweł Kowalski

TOPEX GROUP Kvaliteediametnik

Varssavi, 2023-11-30

BG

ПРЕВОД (РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ)
