Zīmols	Graphite
Modelis	58G008
Produkta veids	Bezvadu ripzāģis
Barošana	18 V līdzstrāvas akumulators
Tukšgaitas ātrums	4200 min⁻¹
Diska maksimālais ārējais diametrs	150 mm
Diska urbums	10 mm
Maksimālais griešanas dziļums (90°)	48 mm
Maksimālais griešanas dziļums (45°)	36 mm
Leņķa griešanas diapazons	0° līdz 45°
Svars	2,475 kg
Aizsardzības indekss	IPX0
Lāzera vadotne	Jā (2. klase, ≤1 mW, 650 nm)
Skaņas spiediena līmenis	79,2 dB(A) (K=3 dB)
Skaņas jaudas līmenis	90,2 dB(A) (K=3 dB)
Vibrācija (galvenais rokturis)	1,29 m/s² (K=1,5)
Iegremdēšanas griešanas spēja	Jā
Iekļauts paralēlais vadotne	Jā
Putekļu izsūkšanas savienojums	Jā
Apakšējā aizsardzība	Jā, ar atgriešanas atsperi
Drošība	Slēdža bloķēšana, pretatgriešanās aizsardzība
Dzinējs	Ar pastāvīgo magnētu un kolektoru (sukas)
Apkope	Tīrīšana ar suku vai saspiestu gaisu; neizmantot šķidrumus
Diska nomaiņa	Jā, komplektā iekļauta sešstūra atslēga
Ieteicamais lietojums	Koksne un koka materiāli, mājas darbi un darbnīca

Bieži uzdotie jautājumi - 58G008 Graphite

Kā nomainīt griešanas disku?

Pirms jebkādas darbības izņemiet akumulatoru. Izmantojiet komplektā iekļauto sešstūra atslēgu, lai atskrūvētu stiprinājuma skrūvi (griezt pretēji pulksteņrādītāja virzienam). Bloķējiet vārpstu, izmantojot vārpstas bloķēšanas pogu. Noņemiet ārējo paplāksni, pēc tam nolietoto disku. Uzstādiet jauno disku, ievērojot bultiņas norādīto griešanās virzienu. Uzlieciet paplāksni un pievelciet skrūvi, griežot pulksteņrādītāja virzienā. Nolieciet atslēgu tās vietā.

Kā iestatīt griešanas dziļumu?

Atskrūvējiet griešanas dziļuma bloķēšanas pogu (21. atzīme). Iestatiet vēlamo dziļumu, izmantojot skalu (no 0 līdz 48 mm). Pievelciet pogu. Dziļumam jābūt nedaudz lielākam par materiāla biezumu, un diskam jāizvirzās aptuveni viena zoba augstumā.

Kā izmantot lāzera vadotni?

Lāzers ieslēdzas automātiski, kad nospiežat slēdža bloķēšanas pogu. Nekad neskatieties tieši starā. Uz materiāla projicētā sarkanā līnija norāda griešanas līniju. Ja putekļi vājina staru, notīriet lāzera lēcu ar sausu drāniņu.

Kādi ir būtiskākie drošības pasākumi?

Vienmēr turiet zāģi ar divām rokām aiz izolētajiem rokturiem. Izmantojiet individuālos aizsardzības līdzekļus: aizsargbrilles, dzirdes aizsardzību, pretputekļu masku un cimdus. Pārliecinieties, ka apakšējā aizsardzība darbojas brīvi. Nekad netuviniet rokas griešanas zonai. Stingri nostipriniet griežamo detaļu.

Kā izvairīties no atsitiena (kickback)?

Saglabājiet stingru satvērienu ar divām rokām un nostājieties zāģa sānos, nevis griešanas ass virzienā. Izmantojiet labi asinātus un piemērotus diskus. Atbalstiet lielas detaļas no abām pusēm. Nespiediet zāģi. Ja disks iestrēgst, atlaidiet slēdzi un pagaidiet, līdz tas pilnībā apstājas, pirms izņemat zāģi.

Kā veikt iegremdēšanas griezumu?

Iestatiet griešanas dziļumu. Novietojiet pamatnes priekšpusi pret materiālu, paceļot apakšējo aizsardzību ar sviru. Iedarbiniet zāģi un pagaidiet, līdz tas sasniedz pilnu ātrumu. Pakāpeniski nolaidiet zāģi, lai iegremdētu disku materiālā. Atlaidiet apakšējo aizsardzību, kad griezums ir sācies. Turpiniet, virzot zāģi uz priekšu.

Kā tīrīt un apkopt zāģi?

Izņemiet akumulatoru. Notīriet ierīci ar suku vai zema spiediena saspiestu gaisu. Nekad neizmantojiet ūdeni vai šķīdinātājus. Regulāri tīriet motora ventilācijas spraugas. Periodiski pārbaudiet apakšējās aizsardzības un atsperes darbību.

Kādi griešanas diski ir saderīgi?

Izmantojiet tikai diskus ar ārējo diametru 150 mm un urbumu 10 mm, ar karbīda zobiem, kas atbilst standartam EN 847-1. Neizmantojiet abrazīvus vai bojātus diskus. Ievērojiet uz diska norādīto maksimālo ātrumu (4200 min⁻¹).

Kā iestatīt griešanas leņķi?

Atskrūvējiet pamatnes iestatījuma bloķēšanas pogu (17. atzīme). Nolieciet pamatni (16. atzīme) vēlamajā leņķī (no 0° līdz 45°), izmantojot skalu. Pievelciet pogu. Veicot leņķa griezumus, atsitiena risks ir lielāks; rūpīgi vadiet zāģi.

Kā uzstādīt paralēlo vadotni?

Atskrūvējiet paralēlās vadotnes bloķēšanas skrūvi (20. atzīme). Ievietojiet vadotnes stieni pamatnes caurumos (labajā vai kreisajā pusē). Iestatiet vēlamo attālumu, izmantojot graduācijas, pēc tam pievelciet skrūvi. Stienim jābūt vērstam uz leju. Vadotni var izmantot griezumiem 0° un leņķī.

LIETOŠANAS INSTRUKCIJA 58G008 Graphite

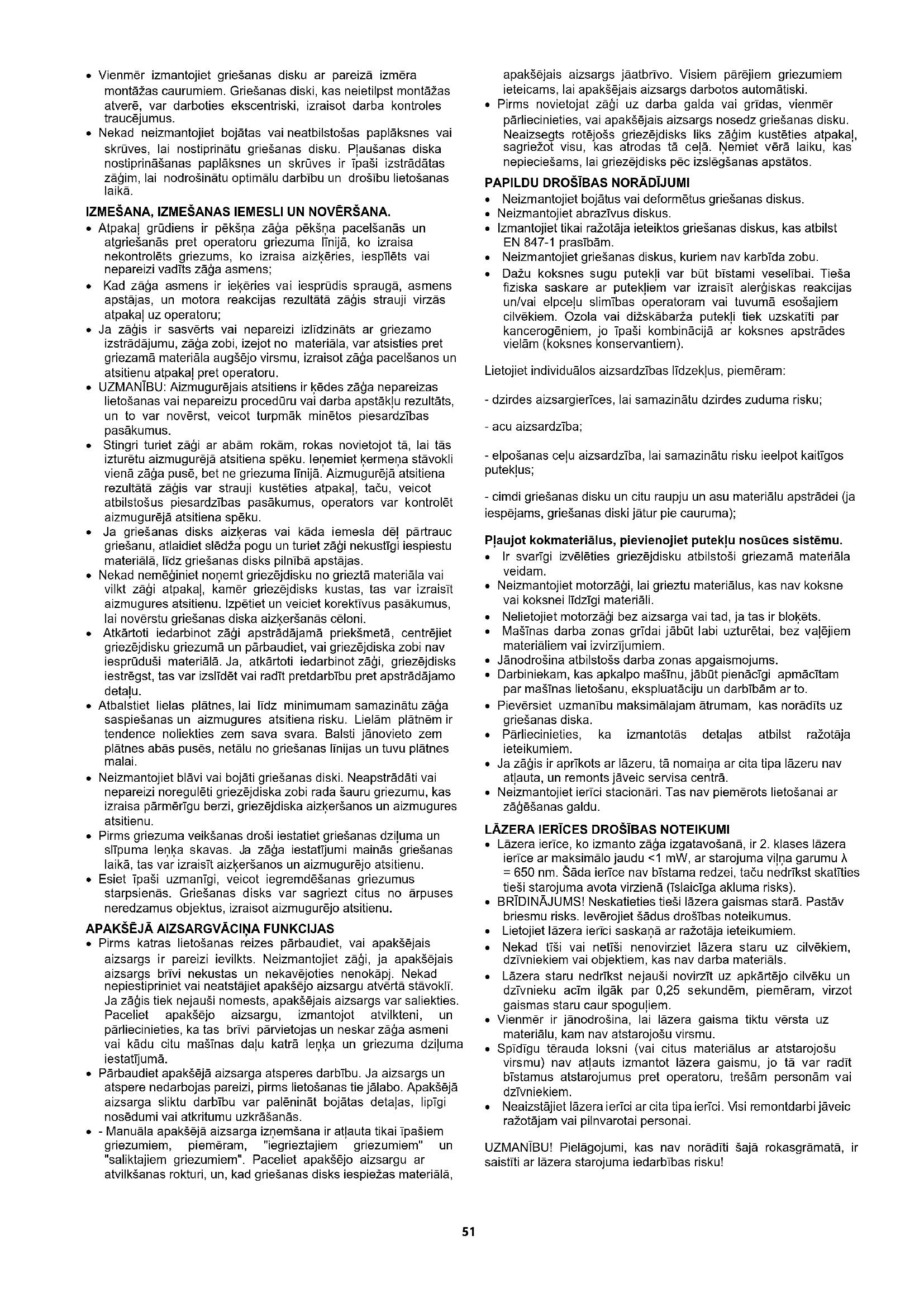

- Pirms regulēšanas, darbības (griešanas diska nomaiņas) vai remonta darbu veikšanas ir jāizņem akumulators, kas baro ierīci.

- Rokas turiet tālāk no griešanas zonas un griešanas diska. Otru roku turiet uz palīgroktura vai motora korpusa. Ja jūs turat zāgi ar abām rokām, jūs samazināsiet griešanas diska radīto traumu risku.

- Nesniedzieties ar roku zem apstrādājamās detaļas. Aizsargs nevar pasargāt jūs no rotējošā griešanas diska, kas atrodas zem apstrādājamās detaļas.

- Norezuma dziļumu iestatiet atbilstoši apstrādājamā materiāla biezumam. Iteicams, lai griešanas disks sniedzas zem griezējamā materiāla mazāk nekā zobu augstums.

- Nekad neturiet griezējamo izstrādājumu rokās vai uz kājas. Piestipriniet apstrādājamo priekšmetu pie stingra pamata. Lai izvairītos no bīstamas saskares ar Ĺermeni, rotējošā griezējdiska aizkeršanās vai griešanas kontroles zuduma, ir svarīgi apstrādājamo detaļu labi nostiprināt.

- Darbu laikā, kad rotējošais griezējritenis var saskarties ar vadiem zem sprieguma, turiet zāgi pie šim nolūkam paredzētajām izolētajām virsmām. Saskare ar mašīnas metāla daļu "spriegumaktīviem vadiem" var izraisīt operatora elektrošoku.

- Griešanas laikā vienmēr izmantojiet griešanas vadotni vai malu vadotni. Tas uzlabo griešanas precizitāti un samazina rotējošā griešanas diska aizkeršanās iespēju.

• Vienmēr izmantojiet griešanas disku ar pareizā izmēra montāžas caurumiem. Griešanas diski, kas neietilpst montāžas atverē, var darboties ekscentriski, izraisot darba kontroles traucējumus.
• Nekad neizmantojiet bojātas vai neatbilstošas paplāksnes vai skrūves, lai nostiprinātu griešanas disku. Pļaušanas diska nostiprināšanas paplāksnes un skrūves ir īpaši izstrādātas zāgim, lai nodrošinātu optimālu darbību un drošību lietošanas laikā.

IZMEŠANA, IZMEŠANAS IEMESLI UN NOVĚRŠANA.

• Atpakaļ grūdiens ir pēkšņa zāga pēkšņa pacelšanās un atgriešanās pret operatoru griezuma līnijā, ko izraisa nekontrolēts griezums, ko izraisa aizķēries, iespīlēts vai nepareizi vadīts zāga asmens;
• Kad zāga asmens ir iekēries vai iesprūdis spraugā, asmens apstājas, un motora reakcijas rezultātā zāgis strauji virzās atpakal uz operatoru;
• Ja zāgis ir sasvērts vai nepareizi izlīdzināts ar griezamo izstrādājumu, zāga zobi, izejot no materiāla, var atsisties pret griezamā materiāla augšējo virsmu, izraisot zāga pacelšanos un atsitienu atpakal pret operatoru.
• UZMANĪBU: Aizmugurējais atsitiens ir kēdes zāga nepareizas lietošanas vai nepareizu procedūru vai darba apstākļu rezultāts, un to var novērst, veicot turpmāk minētos piesardzības pasākumus.
• Stingri turiet zāgi ar abām rokām, rokas novietojot tā, lai tās izturētu aizmugurējā atsitiena spēku. Ienemiet kermeņa stāvokli vienā zāga pusē, bet ne griezuma līnijā. Aizmugurējā atsitiena rezultātā zāgis var strauji kustēties atpakal, taču, veicot atbilstošus piesardzības pasākumus, operators var kontrolēt aizmugurējā atsitiena spēku.
• Ja griešanas disks aizkeras vai kāda iemesla dēl pārtrauc griešanu, atlaidiet slēdža pogu un turiet zāgi nekustīgi iespiestu materiālā, līdz griešanas disks pilnībā apstājas.
• Nekad nemēginiet noņemt griezējdisku no grieztā materiāla vai vilkt zāgi atpakal, kamēr griezējdisks kustas, tas var izraisīt aizmugures atsitienu. Izpētiet un veiciet korektīvus pasākumus, lai novērstu griešanas diska aizkeršanās cēloni.
• Atkārtoti iedarbinot zāgi apstrādājamā priekšmetā, centrējiet griezējdisku griezumā un pārbaudiet, vai griezējdiska zobi nav iesprūduši materiālā. Ja, atkārtoti iedarbinot zāgi, griezējdisks iestrēgst, tas var izslīdēt vai radīt pretdarbību pret apstrādājamo detaļu.
• Atbalstiet lielas plātnes, lai līdz minimumam samazinātu zāga saspiešanas un aizmugures atsitiena risku. Lielām plātnēm ir tendence noliekties zem sava svara. Balsti jānovieto zem plātnes abās pusēs, netālu no griešanas līnijas un tuvu plātnes malai.
• Neizmantojiet blāvi vai bojāti griešanas diski. Neapstrādāti vai nepareizi noregulēti griezējdiska zobi rada šauru griezumu, kas izraisa pārmērīgu berzi, griezējdiska aizķeršanos un aizmugures atsitienu.
• Pirms griezuma veikšanas droši iestatiet griešanas dziljuma un slīpuma lenka skavas. Ja zāga iestatījumi mainās griešanas laikā, tas var izraisīt aizkeršanos un aizmugurējo atsitienu.
• Esiet īpaši uzmanīgi, veicot iegremdēšanas griezumus starpsienās. Griešanas disks var sagriezt citus no ārpuses neredzamus objektus, izraisot aizmugurējo atsitienu.

APAKŠEJÄ AIZSARGVÄCINA FUNKCIJAS

• Pirms katras lietošanas reizes pārbaudiet, vai apakšējais aizsargs ir pareizi ievilkts. Neizmantojiet zāgi, ja apakšējais aizsargs brīvi nekustas un nekavējoties nenokāpj. Nekad nepiestipriniet vai neatstājiet apakšējo aizsargu atvērtā stāvoklī. Ja zāgis tiek nejauši nomests, apakšējais aizsargs var saliekties. Paceliet apakšējo aizsargu, izmantojot atvilkteni, un pārliecinieties, ka tas brīvi pārvietojas un neskar zāga asmeni vai kādu citu mašīnas daļu katrā leņka un griezuma dziluma iestatījumā.
• Pārbaudiet apakšējā aizsarga atsperes darbību. Ja aizsargs un atspere nedarbojas pareizi, pirms lietošanas tie jālabo. Apakšējā aizsarga sliktu darbību var palēnināt bojātas detaļas, lipīgi nosēdumi vai atkritumu uzkrāšanās.
• Manuāla apakšējā aizsarga izņemšana ir atļauta tikai īpašiem griezumiem, piemēram, "iegrieztajiem griezumiem" un "saliktajiem griezumiem". Paceliet apakšējo aizsargu ar atvilkšanas rokturi, un, kad griešanas disks iespiežas materiālā,

apakšējais aizsargs jāatbrīvo. Visiem pārējiem griezumiem ieteicams, lai apakšējais aizsargs darbotos automātiski.

- Pirms novietojat zāgi uz darba galda vai grīdas, vienmēr pārliecinieties, vai apakšējais aizsargs nosedz griešanas disku. Neaizsegts rotējošs griezejdisks liks zāgim kustēties atpakal, sagriežot visu, kas atrodas tā ceļā. Nemiet vērā laiku, kas nepieciešams, lai griezejdisks pēc izslēgšanas apstātos.

PAPILDU DROŠĪBAS NORĀDĪJUMI

• Neizmantojiet bojātus vai deformētus griešanas diskus.
• Neizmantojiet abrazīvus diskus.
• Izmantojiet tikai ražotāja ieteiktos griešanas diskus, kas atbilst EN 847-1 prasībām.
• Neizmantojiet griešanas diskus, kuriem nav karbīda zobu.
• Dažu koksnes sugu putekļi var būt bīstami veselībai. Tieša fiziska saskare ar putekļiem var izraisīt alergiskas reakcijas un/vai elpceļu slimības operatoram vai tuvumā esošajiem cilvēkiem. Ozola vai dižskābarža putekļi tiek uzskatīti par kancerogēniem, jo īpaši kombinācijā ar koksnes apstrādes vielām (koksnes konservantiem).

Lietojiet individuālos aizsardzības līdzekļus, piemēram:

• dzirdes aizsargierīces, lai samazinātu dzirdes zuduma risku;
• acu aizsardzība;
• elpošanas celu aizsardzība, lai samazinātu risku ieelpot kaitīgos puteklus;
• cimdi griešanas disku un citu raupju un asu materiālu apstrādei (ja iespējams, griešanas diski jātur pie cauruma);

Plaujot kokmateriālus, pievienojiet putekļu nosūces sistēmu.

• Ir svarīgi izvēlēties griezējdisku atbilstoši griezamā materiāla veidam.
• Neizmantojiet motorzāgi, lai grieztu materiālus, kas nav koksne vai koksnei līdzīgi materiāli.
• Nelietojiet motorzāgi bez aizsarga vai tad, ja tas ir blokēts.
• Mašīnas darba zonas grīdai jābūt labi uzturētai, bez valējiem materiāliem vai izvirzījumiem.
• Jānodrošina atbilstošs darba zonas apgaismojums.
• Darbiniekam, kas apkalpo mašīnu, jābūt pienācīgi apmācītam par mašīnas lietošanu, ekspluatāciju un darbībām ar to.
• Pievērsiet uzmanību maksimālajam ātrumam, kas norādīts uz griešanas diska.
• Pārliecinieties, ka izmantotās detaļas atbilst ražotāja ieteikumiem.
• Ja zāgis ir aprīkots ar lāzeru, tā nomaiņa ar cita tipa lāzeru nav atļauta, un remonts jāveic servisa centrā.
• Neizmantojiet ierīci stacionāri. Tas nav piemērots lietošanai ar zāgēšanas galdu.

LÄZERA IERİCES DROŠĪBAS NOTEIKUMI

• Lāzera ierīce, ko izmanto zāga izgatavošanā, ir 2. klases lāzera ierīce ar maksimālo jaudu <1 mW, ar starojuma vilņa garumu λ = 650 nm. Šāda ierīce nav bīstama redzei, taču nedrīkst skatīties tieši starojuma avota virzienā (īslaicīga akluma risks).
• BRĪDINĀJUMS! Neskatieties tieši lāzera gaismas starā. Pastāv briesmu risks. levērojiet šādus drošības noteikumus.
• Lietojiet lāzera ierīci saskaṇā ar ražotāja ieteikumiem.
• Nekad tīši vai netīši nenovirziet lāzera staru uz cilvēkiem, dzīvniekiem vai objektiem, kas nav darba materiāls.
• Lāzera staru nedrīkst nejauši novirzīt uz apkārtējo cilvēku un dzīvnieku acīm ilgāk par 0,25 sekundēm, piemēram, virzot gaismas staru caur spoguļiem.
• Vienmēr ir jānodrošina, lai lāzera gaisma tiktu vērsta uz materiālu, kam nav atstarojošu virsmu.
• Spīdīgu tērauda loksnì (vai citus materiālus ar atstarojošu virsmu) nav atļauts izmantot lāzera gaismu, jo tā var radīt bīstamus atstarojumus pret operatoru, trešām personām vai dzīvniekiem.
• Neaizstājiet lāzera ierīci ar cita tipa ierīci. Visi remontdarbi jāveic ražotājam vai pilnvarotai personal.

UZMANĪBU! Pielāgojumi, kas nav norādīti šajā rokasgrāmatā, ir saistīti ar lāzera starojuma iedarbības risku!

UZMANĪBU: lerīce ir paredzēta darbam telpās. Neraugoties uz pēc būtības drošu konstrukciju, drošības pasākumu un papildu aizsardzības pasākumu izmantošanu, ekspluatācijas laikā vienmēr pastāv risks gūt atlikušās traumas.

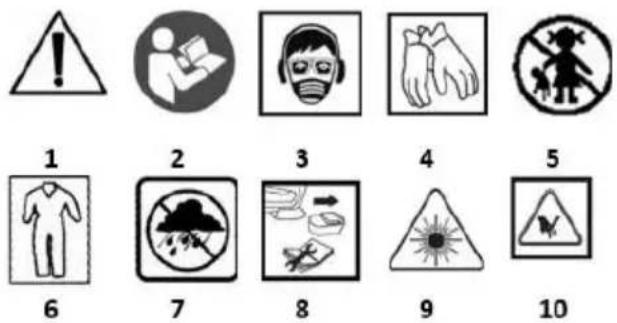

Izmantoto piktogrammu skaidrojums

1.Piezīme: Veiciet īpašus piesardzības pasākumus!

1. Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!
2. Izmantojiet individuālos aizsardzības līdzekļus (aizsargbrilles, ausu aizsarglīdzekļus, putekļu masku).
   4.Izmantojiet aizsargcimdus.
   5.Sargājiet bērnus no instrumenta.
3. Izmantojiet aizsargapgērbu.
4. Sargājiet ierīci no mitruma.
5. Pirms ierīces regulēšanas vai tīrīšanas izņemiet akumulatoru no ierīces.
6. Brīdinājums: Lāzera starojums!
   10.Uzmanību: asi elementi!

KONSTRUKCIJA UN MĚRKIS

Ripzāgis ir ar akumulatoru darbināms elektroinstruments. To darbina līdzstrāvas līdzstrāvas komutatora motors ar pastāvīgo magnētu kopā ar pārnesumkārbu. Šāda veida elektroinstrumentu plaši izmanto koka un koksnes materiālu zāgēšanai. To nedrīkst izmantot malkas zāgēšanai. Mēginājumi izmantot zāgi citiem mērķiem, kas nav norādītie, tiks uzskatīti par neatbilstošu lietošanu. Izmantojiet ripzāgi tikai ar piemērotiem zāga asmeņiem ar karbīda uzgalīem. Ripzāgis ir paredzēts viegliem darbiem servisa darbnīcās un visiem darbiem patstāvīgās amatieru darbības (DIY) jomā.

BRĪDINĀJUMS! Neizmantojiet elektroinstrumentu nepareizi.

GRAFISKO LAPU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām, kas parādītas šīs rokasgrāmatas grafiskajās lapās.

1. Dulkių izplūdes sprausla
   2.Top vāks
   3.Switch blokēšanas poga
   4.Switch
   5.Bottom cover svira
   6.Front rokturis
   7.Laser
   8.Cutting disc
   9.Flange paplāksne
2. Cut-off riteṇa stiprinājuma skrūve
3. Bottom väks
4. Cutting dziluma rokasgrāmata
   13.Basic rokturis
5. Battery stiprinājuma ligzda
   15.Spindla blokēšanas poga
   16.Foot
   17.Foot iestatijumu blokēšanas poga
6. Cutting line indikators 45°
7. Griešanas līnijas indikators 0°
   20.Paralēlās vadotnes fiksācijas skrūve
8. Cutting dziluma blokēšanas poga
   22.Paralēlais celvedis

* Starp rasējumu un izstrādājumu var būt atškīrības.

APRİKOJUMS UN PIEDERUMI

1. Paralēlā rokasgrāmata - 1 gab.
   2.Seštūra atslēga - 1 gab.

SAGATAVOŠANĀS DARBAM

GRIEŠANAS DZIŁUMA IESTATĪŠANA

Griešanas dzilumu taisnā lenkī var regulēt no 0 līdz 48 mm.

Atbrīvojiet griezuma dziluma fiksēšanas pogu (21).

lestatiet vēlamo griešanas dzilumu (izmantojot skalu).

Blokējiet griezuma dziluma fiksēšanas pogu (21) (Aattēls).

PARALĒLĀS GRIEŠANAS VADOTNES UZSTĀDĪŠANA

Paralēlās griešanas vadīklu var uzstādīt mašīnas kājas labajā vai kreisajā pusē.

• Atbrīvojiet paralēlo vadotņu fiksācijas skrūvi (20).
• levietojiet paralēlo vadotni kājplatē(16) esošajos caurumos, iestatiet vajadzīgo attālumu (izmantojot atzīmes) un nostipriniet, pievelkot paralēlo vadotņu fiksācijas skrūves (20) (B attēls).

PIEZIME: Paralēlās vadotnes virzošajai joslai jābūt vērstai uz leju.

Paralēlo vadīklu (22) var izmantot arī konusveida griešanai no 0 ^0 līdz 45 ^0 .

UZMANĪBU: Nekad nepieļaujiet, lai jūsu roka vai pirksti atrastos aiz darbojošā zāga. Ja notiek atsitiens, zāgis var uzgāzties uz jūsu rokas un radīt nopietnas traumas.

ATVERAMS APAKŠEJAIS VAKS

Griešanas diska (8) apakšējais aizsargs (11) automātiski atgrūžas atpakal, kad tas saskaras ar griezamo materiālu. Lai to nonemtu manuāli, pārvietojiet apakšējā aizsarga sviru (5).

PUTEKŁU NOSŪCĒJS

Ripzāgis ir aprīkots ar putekļu nosūces atveri (1), kas paredzēta griešanas laikā radušos skaidu un putekļu nosūkšanai.

DARBİBA / IESTATİJUMI

IESLËGTS/IZSLËGTS

BRĪDINĀJUMS! Uzsākot darbu, turiet motorzāgi ar abām rokām, jo motora griezes moments var izraisīt nekontrolējamu elektroinstrumenta griešanos. Nemiet vērā, ka pēc zāga izslēgšanas tā kustīgās daļas vēl kādu laiku griežas.

• lerīce ir aprīkota ar drošības slēdzi, lai novērstu nejaušu aktivizēšanu. Drošības poga atrodas korpusa abās pusēs.
• leslēgšana:
• Nospiediet vienu no slēdža blokēšanas pogām (3) un turiet to šajā pozīcijā (C attēls).
• Nospiediet ieslēgšanas/izslēgšanas pogu (2) (D attēls).
• Kad ierīce ir iedarbināta, slēdža blokēšanas pogu (3) var atbrīvot.

Izslēgšana:

Atlaižot spiedienu uz ieslēgšanas/izslēgšanas pogu (4), ierīce apstājas.

LASER DARBIBA

BRĪDINĀJUMS! Nekad neskatieties tieši uz lāzera staru vai tā atspulgu no spoguļvirsmas un nekad nelieciet lāzera staru uz kādu personu.

• Katru reizi, kad tiek nospiesta slēdža blokēšanas poga (3), lāzers (7) iedegas. Lāzera stara gaisma ľauj labāk kontrolēt iegūto griezuma līniju. Lāzera ğenerators (7), kas tiek piegādāts kopā ar zāgi, ir paredzēts izmantošanai precīzai griešanai.

• Nospiediet slēdža blokēšanas pogu (3) un slēdzi (4).

• Lāzers sāks izstarot sarkanu līniju, kas būs redzama uz materiāla.
  • Griezums jāveic pa šo līniju.

UZMANĪBU: griešanas puteklį var matēt lāzera gaismu, tāpēc lāzera projektora objektīvs laiku pa laikam ir jānotīra.

CUTTING

• Griešanas līniju nosaka ar griešanas līnijas indikatoru (18), ja lenkis ir 45 ^0 , vai (19), ja lenkis ir 0 ^0 (E attēls).
• Uzsåkot darbu, vienmër droši turiet zāgi ar abām rokām, izmantojot abus rokturus.
• Zāgi drīkst ieslēgt tikai tad, kad tas atrodas tālu no zāgējamā materiāla.
• Nestumiet zāgi ar pārmērīgu spēku, spiediens ir mērens un nepārtraukts.
• Kad griešana ir pabeigta, ľaujiet griešanas diskam pilnībā apstāties.
• Ja griezums tiek pārtraukts, pirms to paredzēts pabeigt, turpinot griezumu, vispirms pagaidiet, kamēr zāgis pēc iedarbināšanas sasniedz maksimālo ātrumu, un pēc tam uzmanīgi virziet griešanas disku grieztajā materiālā.
• Griežot pāri materiāla (koksnes) škiedrām, dažkārt škiedras ir tendētas pacelties uz augšu un saplēsties (zāga kustība ar mazu ātrumu samazina šo tendenci).
• Pārliecinieties, ka apakšējais aizsargs sasniedz kustības beigu pozīciju.
• Pirms griešanas vienmēr pārliecinieties, ka griezuma dziljuma fiksēšanas poga un zāga kājas iestatīšanas fiksēšanas poga ir pareizi pievilktas.
• Ar zāgi drīkst lietot tikai tādus griezējdiskus, kuru ārējais diametrs un griezējdiska ligzdas cauruma diametrs ir pareizs.
• Griežamais materiāls ir droši jānostiprina.
• Zāga pēdas platākajai daļai jābūt novietotai uz materiāla daļas, kas netiek griezta.

UZMANĪBU: Ja materiāla izmēri ir mazi, materiāls jānostiprina ar galdnieka skavām. Ja zāga asmens neslīd pāri materiālam, bet ir pacelts, pastāv atsitiena briesmas.

BRĪDINĀJUMS! Pienācīga zāgējamā materiāla nostiprināšana un stingra zāga satvēriena nodrošina pilnīgu elektroinstrumenta kontroli, tādējādi novēršot miesas bojājumu risku. Nemēģiniet ar rokām atbalstīt īsus materiāla gabalus.

KĀJAS REGULĒŠANA GRIEŠANAI LENKĪ

• Regulējamā zāga kāja lauj veikt griezumus lenkī no 0° līdz 45°.
• Atbrīvojiet kājas iestatīšanas fiksatora pogu (17) (F attēls).
• Izmantojot skalu, noregulējiet kājiņu (16) vajadzīgajā leņkī (no 0° līdz 45°).
• Pievelciet kājas iestatīšanas fiksatora pogu (17).

PIEZIME: Griežot lenkī, pastāv lielāks atsitiena risks (lielāka zāga asmens iesprūšanas iespēja), tāpēc pārliecinieties, ka zāga asmens ir pilnībā piestiprināts pie apstrādājamās detaļas. Griezt ar vienmērīgu kustību.

GRIEŠANA, IEZĀGĒJOT MATERIĀLĀ.

• lestatiet vēlamo griezuma dziļumu atbilstoši griezamā materiāla biezumam.
• Nolieciet zāgi tā, lai zāga kājas (16) priekšējā mala būtu pret griezamo materiālu un perpendikulāro griezumu marķieris 0° atrastos uz paredzētā griezuma līnijas.
• Kad zāgis ir novietots griešanas sākumā, paceliet apakšējo aizsargu (11), izmantojot apakšējā aizsarga sviru (5) (zāga asmens pacelts virs materiāla).
• leslēdziet elektroinstrumentu un pagaidiet, līdz griešanas disks sasniedz pilnu apgriezienu skaitu.
• Pakāpeniski nolaidiet zāgi, iegremdējot griezējdisku materiālā (šīs kustības laikā zāga pēdas priekšējai malai jāsaskaras ar materiāla virsmu).
• Kad griešanas disks sāk griezt, atlaist apakšējo aizsargu.
• Kad zāga kāja ar visu virsmu balstās uz materiāla, turpiniet griešanu, pārvietojot zāgi uz priekšu.

• Ar rotējošu griezējdisku nekad nestrādājiet ar zāgi atpakalgaitā, jo pastāv atpakalvērsta atsitiena risks.

• Plaušanu pabeidziet pretēji tās sākumam, griežot zāgi ap zāga pēdas priekšējās malas un apstrādājamās detaļas saskares līniju.

• Pirms zāga iznemšanas no materiāla laujiet tā griešanas diskam pilnībā apstāties, kad zāgis ir izslēgts.
• Vajadzības gadījumā stūru slīpumi jāpabeidz, izmantojot ripzāgi vai rokas zāgi.

LIELU MATERIĀLA GABALU GRIEŠANA VAI ATDALĪŠANA.

UZMANĪBU: Griežot lielākus dēļus vai dēļus, tos pienācīgi atbalstiet, lai izvairītos no iespējamas griešanas diska trīcēšanas (atsitiena parādība), ko izraisa diska iestrēgšana griezumā.

EKSPLUATĀCIJA UN APKOPE

BRĪDINĀJUMS! Pirms instalēšanas, regulēšanas, remonta vai darbības veikšanas izņemiet akumulatoru no ierīces.

APKOPE UN UZGLABĀŠANA

• lerīci ieteicams tīrīt uzreiz pēc katras lietošanas reizes.
• Tīrīšanai neizmantojiet ūdeni vai citus škidrumus.
• lerīce jātīra ar birsti vai jāizpūš ar zema spiediena saspiestu gaisu.
• Nelietojiet nekādus tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detalas.
• Regulāri tīriet ventilācijas atveres motora korpusā, lai novērstu ierīces pārkaršanu. Neattīriet ventilācijas atveres, ievietojot tajās asus priekšmetus, piemēram, skrūvgriežus vai līdzīgus priekšmetus.
• Parastas darbības laikā griešanas disks pēc kāda laika klūst blāvs. Pazīme, ka griezējdisks klūst blāvāks, ir nepieciešamība palielināt spiedienu, kad zāga kustība notiek griešanas laikā.
• Ja tiek konstatēts, ka griešanas disks ir bojāts, tas nekavējoties jānomaina.
• Griešanas diskam vienmēr jābūt asam.
• Vienmēr uzglabājiet ierīci sausā, bērniem nepieejamā vietā.
• Uzglabājiet ierīci ar izņemtu akumulatoru.

GRIEŠANAS DISKA NOMAINA

• Ar komplektā pievienoto uzgriežņu atslēgu atskrūvējiet skrūvi, kas tur griezējdisku (10), griežot pretēji pulksteņrādītāja virzienam.
• Lai novērstu zāga vārpstas griešanos, atskrūvējot griezējriteni, blokējiet vārpstu ar vārpstas blokēšanas pogu (15) (G attēls).
  • Nonemiet ārējo atloka paplāksni (9).
• Izmantojot apakšējā aizsarga sviru (5), pārvietojiet apakšējo aizsargu (11) tā, lai tas pēc iespējas vairāk ievilktos augšējā aizsargā (2) (šajā laikā pārbaudiet apakšējā aizsarga ievilkšanas atsperes stāvokli un darbību).
• Izvelciet griezējdisku (8) caur zāga kājas (16) spraugu.
• Novietojiet jauno griezëjdisku tâdă pozîcijă, lai griezëjdiska zobu izlîdzinājums un bultiņa uz tã pilnībā sakristu ar virzienu, ko râda bultiņa uz apakšëjă un augšëjă aizsarga.
• levietojiet griezejdisku caur zāga pamatnes spraugu un uzmontējiet to uz vārpstas tā, lai tas būtu piespiests pie iekšējās atloka virsmas un centrēts uz tā apakšgriezuma.
• Uzlieciet ārējo atloka paplāksni (9) un, griežot plaušanas diska stiprinājuma skrūvi (10) pulksteņrādītāja kustības virzienā, pievelciet to.
• Pēc griezējdiska nomaiņas vienmēr novietojiet sešstūra atslēgu glabāšanas vietā.

PIEZIME: Pievērsiet uzmanību tam, lai griezējdisks tiktu uzstādīts ar pareizajā virzienā izlīdzinātiem zobiem. Elektroinstrumenta vārpstas rotācijas virziens ir norādīts ar bultiņu uz zāga korpusa. Pievērsiet īpašu uzmanību, satverot griezējdisku. Jāizmanto aizsargcimdi, lai pasargātu rokas no saskares ar asajiem griezējdiska zobiem.

Jebkādi defekti jānovērš ražotāja pilnvarotajā servisa nodalā.

TEHNISKÄS SPECIFIKÄCIJAS

RITINGA DATI

Parametrs		Vērtība
Akumulatora spriegums		18 VLĪDZSTRĀVASSPRIEGUMS
Ātrums (bez slodzes)		4200 min ^-1
Diagonālās griešanas diapazons		0° ÷ 45°
Maksimālais griešanas diska ārējais diametrs		150 mm
Griešanas diska iekšējais diametrs		10 mm
Maksimālais griešanas dzilums	90° lenkī	48 mm
	45° lenkī	36 mm
IP aizsardzības pakāpe		IPX0
Aizsardzības klase		III
Lāzera klase		2
Lāzera jauda		P≤1 mW
Starojuma vilņa garums		Λ=650 nm
Masu		2 475 kg
Ražošanas gads
• TROKŠNA UN VIBRĀCIJAS DATI
Skaņas spiediena līmenis		L _PA = 79,2 dB(A), K= 3 dB(A)
Skaņas jaudas līmenis		L _WA = 90,2 dB(A), K= 3 dB(A)
Vibrācijas paātrinājuma vērtība galvenais rokturis		a _h =1,29 m/s ^2 K= 1,5 m/s ^2
Vibrācijas paātrinājuma vērtības palīgrokturis		a _h =2,02 m/s ^2 K= 1,5 m/s ^2

Informācija par troksni un vibrāciju

lekārtas trokšņa emisijas līmeni raksturo: emitētais skaņas spiediena līmenis LpA un skaņas jaudas līmenis LwA (kur K apzīmē mērījumu nenoteiktību). lekārtas emitēto vibrāciju raksturo vibrācijas paātrinājuma vērtība ah (kur K apzīmē mērījumu nenoteiktību).

Skañas spiediena emisijas līmenis LpA, skañas jaudas līmenis LwA un vibrācijas paātrinājuma vērtība Ah, kas norādīta šajos norādījumos, ir izmērīta saskaņa ar EN 62841-1:2015. Norādīto vibrācijas paātrinājuma līmeni ah var izmantot, lai salīdzinātu iekārtas un provizoriski novērtētu vibrācijas iedarbību.

Norādītais vibrāciju līmenis ir reprezentātīs tikai ierīces pamatlietošanas gadījumā. Ja ierīce tiek izmantota citiem mērķiem vai ar citiem darba rīkiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs nepietiekama vai pārāk reta ierīces apkope. lepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jāņem vērā periodi, kad ierīce ir izslēgta vai kad tā ir ieslēgta, bet netiek izmantota darbam. Ja visi faktori ir precīzi novērtēti, kopējā vibrācijas iedarbība var būt ievērojami mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāievieš papildu drošības pasākumi, piemēram, cikliski jāveic mašīnas un darba rīku apkope, jānodrošina atbilstoša rokas temperatūra un pareiza darba organizācija.

VIDES AIZSARDZİBA

Ar elektroenerğiju darbināmus izstrādājumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie jānogādā attiecīgajās atkritumu apglabāšanas vietās. Lai iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritumi satur videi nekaitīgas vielas. lekārtas, kas netiek pārstrādātas, rada potenciālu risku videi un cilvēku veselībai.

"Grupa Topex Spółka z ierobeżoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavă, ul. Pograniczna 2/4 (turpmāk tekstā - "Grupa Topex") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, cita starpā. tās tekstu, fotogrāfijām, diagrammām, zīmējumiem, kā arī tās sastāvu, pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardžībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (OV 2006, Nr. 90 Poz. 631, ar grozījumiem). Visas Rokasgrāmatas un tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez Grupa Topex rakstiski izteiktas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Izstrādājums: Akumulatora ripzāgis

Modelis: 58G008

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu

2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015; EN 62841-2-5:2014;

EN 55014-1:2017+A11:2020; EN 55014-2:2015;

EN IEC 63000:2018

Pazinotā iestāde:

Nr. 0598; SGS FIMKO OY; P.O. Box 30 (Särkiniementie 3); 00211

HELSINKI; Somija

EK tipa pārbaudes sertifikāts Nr:

GS/19/HEL/11006

Šī deklarācija attiecas tikai uz tirgū laistajām mašinām, un tā neattiecas uz sastāvdalām.

pievieno galalietotājs vai vēlāk veic pats lietotājs.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.

2/4 Robežiela iela

02-285 Varšava

Paweł Kowalski

TOPEX GROUP kvalitātes specialists

Varšava, 2023-11-30

EE

TÖLKIMISE (KASUTAJA) KÄSIRAAMAT

AKUTRÜKISAAG

58G008

MÄRKUS: ENNE SEADME KASUTAMIST LUGEGE KÄESOLEV KASUTUSJUHEND HOOLIKALT LÄBI JA HOIDKE SEE EDASPIDISEKS KASUTAMISEKS ALLES.

KONKREETSED OHUTUSNÖUDED

ERIEESKIRJAD KETASSAAGIDE OHUTUKS KASUTAMISEKS ILMA SPIRAALNUGADETA

MÄRKUS!
