USLK 22 A1 - Oplaadkabel ULTIMATE SPEED - Gratis gebruiksaanwijzing en handleiding

Merk	Ultimate Speed
Model	USLK 22 A1
Producttype	Oplaadkabel voor elektrisch voertuig
Kabellengte	5 m (500 cm)
Stekkertype voertuig	Type 2 (EN 62196-2)
Stekkertype infrastructuur	Type 2 (EN 62196-2)
Laadmodus	Mode 3 (EN 61851-1)
Nominale spanning	230 V~ / 400 V~ (eenfase / driefase)
Nominale frequentie	50 Hz – 60 Hz
Aantal fasen	Driefase
Max. laadstroom	32 A
Max. laadcapaciteit	22 kW
Gebruikstemperatuur	-40 °C tot 90 °C
Beschermingsgraad	IP65
Materiaal	Kunststof en metaal (contacten)
Inhoud levering	1 oplaadkabel, 1 handleiding, 1 opbergtas
Onderhoud	Reinigen met een vochtige doek of zachte borstel; niet onderdompelen in water
Garantie	3 jaar
Klantenservice	Ecos Office Forbach, tel. [phone]

Veelgestelde vragen - USLK 22 A1 ULTIMATE SPEED

Welke voertuigen zijn compatibel met deze oplaadkabel?

Deze oplaadkabel USLK 22 A1 is compatibel met elektrische en hybride voertuigen met een type 2 stekker (EN 62196-2).

Kan ik deze kabel gebruiken met een eenfasig laadstation?

Ja, de kabel ondersteunt een spanning van 230 V~ eenfase en 400 V~ driefase. Het past zich automatisch aan de laadinfrastructuur aan.

Wat is het maximale laadvermogen?

Het maximale laadvermogen is 22 kW bij driefase (32 A). Bij eenfase is het vermogen beperkt tot ongeveer 7,4 kW (32 A bij 230 V).

Is de kabel bestand tegen weersinvloeden?

Ja, de beschermingsgraad is IP65, wat betekent dat het beschermd is tegen stof en waterstralen. Dompel de stekkers echter niet onder in water.

Hoe reinig ik de oplaadkabel?

Reinig de kabel met een vochtige doek of een zachte borstel. Gebruik geen reinigingsmiddelen of oplosmiddelen. Dompel de kabel nooit onder in water.

Kan ik een verlengkabel of adapter gebruiken?

Nee, het is verboden een verlengkabel of adapter met deze kabel te gebruiken. Sluit deze rechtstreeks aan op het laadstation en het voertuig om veiligheidsredenen.

Wat te doen als de kabel beschadigd is?

Als de kabel beschadigd is (scheuren, sneden, enz.), trek de stekker er onmiddellijk uit en gebruik hem niet meer. Neem contact op met de klantenservice voor reparatie of vervanging.

Hoe berg ik de kabel na gebruik op?

Na gebruik plaatst u de beschermdoppen terug op de stekkers, rolt u de kabel op zonder te knikken en bergt u deze op in de meegeleverde tas. Bewaar de kabel op een droge plaats en buiten bereik van kinderen.

Wat is de garantieperiode?

De garantie is 3 jaar vanaf de aankoopdatum. Deze dekt materiaal- en fabricagefouten, maar geen normale slijtage of schade door onjuist gebruik.

Hoe neem ik contact op met de klantenservice?

U kunt contact opnemen met de klantenservice per telefoon op 0033 (0) 3 87 84 72 34 of per e-mail naar [e-mail]. Houd uw aankoopbewijs en het IAN-nummer (403813_2201) bij de hand.

GEBRUIKSAANWIJZING USLK 22 A1 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies

Vertaling van de originele bedieningshandleiding

PL

KABEL DO LADOWANIA 5 M, TYP 2

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.

CZ

Tabel van de gebruikte pictogrammen......Pagina 44

Inleiding....Pagina 45

Gebruik conform de voorschriften....Pagina 45

Leveringsomvang....Pagina 45

Uitrusting....Pagina 46

Technische gegevens....Pagina 46

Veiligheidsvoorschriften ......Pagina 46

Specifieke veiligheidsinstructies ......Pagina 49

Ingebruikname ......Pagina 49

Reiniging ......Pagina 50

Milieu-informatie en afvalverwijderingsrichtlijnen....Pagina 50

EU-conformiteitverklaring ......Pagina 51

Aanwijzingenovergarantie en afhandelen van de service....Pagina 52

Garantievoorwaarden....Pagina 52

Garantieperiode en wettelijke garantieclaims....Pagina 52

Omvang van de garantie ......Pagina 53

Afwikkeling in geval van garantie....Pagina 53

Service....Pagina 54

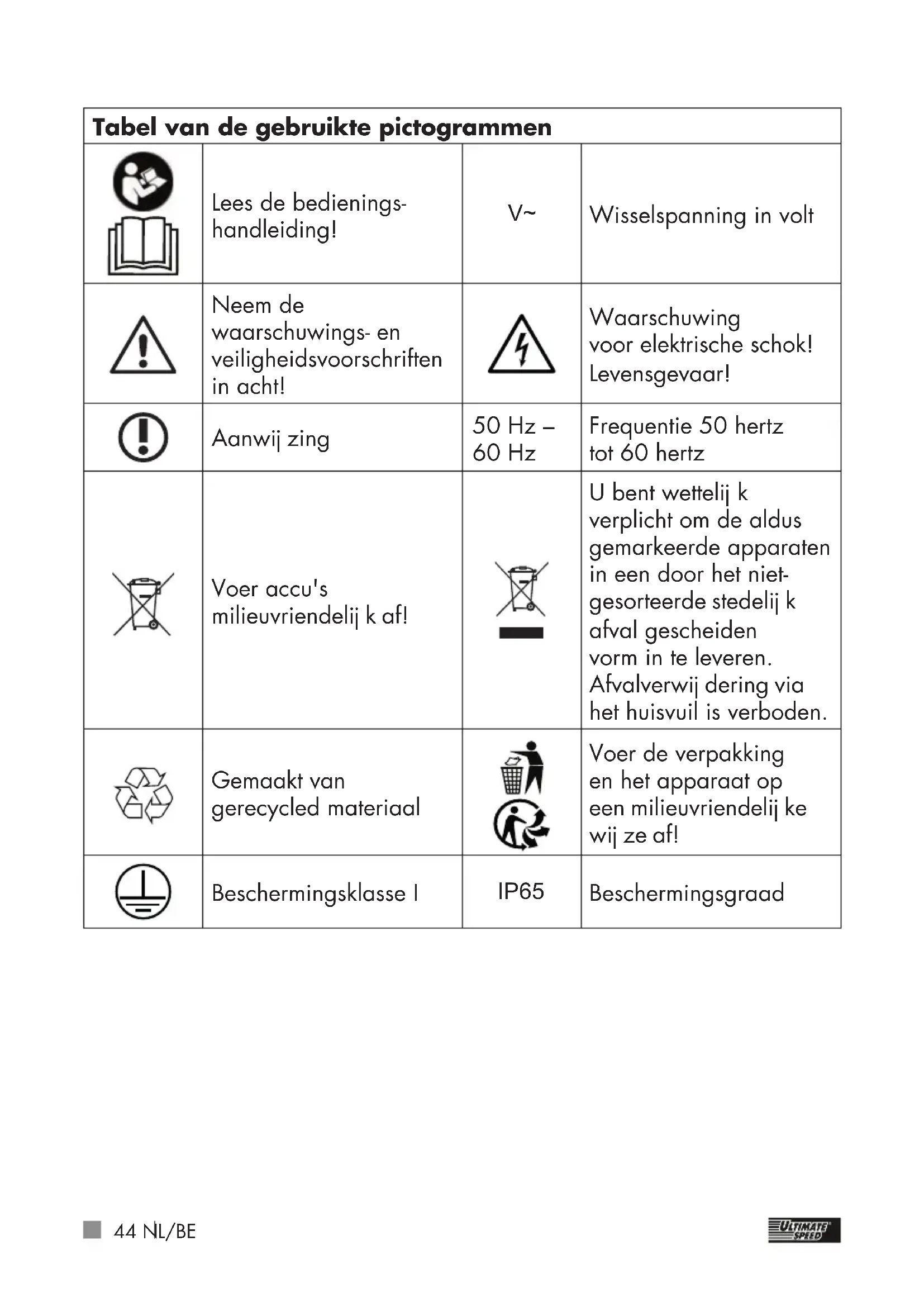

Tabel van de gebruikte pictogrammen
	Lees de bedieningshandleiding!	V~	Wisselspanning in volt
	Neem de waarschuwings- en veiligheidsvoorschriften in acht!		Waarschuwing voor elektrische schok! Levensgevaar!
	Aanwij zing	50 Hz – 60 Hz	Frequentie 50 hertz tot 60 hertz
	Voer accu's milieuvriendelij k af!		U bent wettelijk verplicht om de aldus gemarkeerde apparaten in een door het niet-gesorteerde stedelijk afval gescheiden vorm in te leveren. Afvalverwij dering via het huisvuil is verboden.
	Gemaakt van gerecycled materiaal		Voer de verpakking en het apparaat op een milieuvriendelij ke wij ze af!
	Beschermingsklasse I	IP65	Beschermingsgraad

LAADKABEL 5 M TYPE 2 USLK 22 A1

- Inleiding

Hartelijk gefeliciteerd! U hebt gekozen voor één van onze hoogwaardige producten. Leer het product voor de eerste ingebruikname kennen. Lees hiervoor de volgende bedieningshandleiding en de veiligheidsvoorschriften aandachtig door.

BUITEN HET BEREIK VAN KINDERENHOUDEN!

De laadkabel is alleen geschikt voor elektrische en hybride voertuigen met een stekker van type 2.

- Gebruik conform de voorschriften

Met de laadkabel kunnen elektrische en hybride voertuigen, hierna "Voertuigen" genoemd, aan een daarvoor voorziene laadinfrastructuur worden opgeladen. Een ander gebruik is niet toegelaten en is daardoor in strijd met de voorschriften. De laadkabel 1 is alleen veilig, wanneer deze bedieningshandleiding en de documentatie van het voertuig in acht worden genomen. Lees deze bedieningshandleiding en de documentatie van het voertuig vóór het gebruik van de laadkabel 1.

Neem tijdens het gebruik van de laadkabel 1 de beschreven aanwijzingen in acht.

Als deze niet worden opgevolgd, kan dat tot lichamelijk letsel en materiële schade leiden, zoals een elektrische schok, kortsluiting of brand.

Elk ander gebruik kan leiden tot schade aan het apparaat en vormt een ernstig risico voor de gebruiker. De fabrikant is niet aansprakelijk voor schades die zijn ontstaan door verkeerd gebruik.

Aanwijzing: Laat de deugdelijkheid van de laadinfrastructuur in geval van twijfel door een elektricien controleren.

De laadkabel is ontwikkeld voor privégebruik en is niet geschikt voor commercieel of industrieel gebruik. Ingebruikname uitsluitend door geïnstrueerde personen.

- Leveringsomvang

1 laadkabel

1 bedieningshandleiding

1 tas

- Uitrusting

Zie hiervoor afb. A, B:

Controleer onmiddellijk na het uitpakken of de leveringsomvang compleet is en of de laadkabel in perfecte staat is 1. Gebruik de laadkabel niet, wanneer deze defect is.

1 Laadkabel
2 Type 2-stekker voertuigzijde
3 Afdekkap stekker voertuigzijde
4 Type 2 stekker infrastructuur
5 Afdekkap stekker infrastructuur
6 Tas

Aanwijzing: Het in de volgende tekst gebruikte begrip "Product" heeft betrekking op de laadkabel die in deze bedieningshandleiding wordt beschreven 1.

temperatuur: -40 °C – 90 °C

Nominale

spanning: 230 V\~/400 V\~

Nominale

frequentie: 50 Hz – 60 Hz

Aantal fasen: 3-fasig

Max. laadstroom: 32 A

Max. laadvermogen: 22 kW

Totale lengte: 500 cm

Beschermingsgraad

behuizing: IP65

Aansluitstekker: T2

(volgens EN 62196-2)

AC-lading: Modus 3

(volgens EN 61851-1)

Technische en visuele wijzigingen kunnen in het kader van de doorontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, aanwijzingen en gegevens in deze bedieningshandleiding zijn dan ook zonder garantie. Juridische claims die op basis van de bedieningshandleiding worden ingediend, kunnen daarom niet worden opge- eist.

- Veiligheidsvoorschriften

LEES VOOR HET GEBRUIK DE BEDIE- NINGSHANDLEIDING ZORGVULDIG DOOR. DEZE IS BESTANDDEEL VAN HET APPARAAT EN MOET OP ELK MOMENT BESCHIK- BAAR ZIJN!

Deze paragraaf behandelt de elementaire veiligheidsvoorschriften bij werkzaamheden met het apparaat.

Veiligheid van personen:

■ Houd kinderen en dieren uit de buurt van de laadkabel 1.

■ Kinderen mogen niet met de laadkabel 1 spelen. Reini-ging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd.

■ Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

In het werkgebied is de gebruiker tegenover derden verantwoordelijk voor schade die door het gebruik van het apparaat is veroorzaakt.

■ Richt de laadkabeltijdens het gebruik nooit op uzelf of andere personen, met name niet op de ogen en oren. Er bestaat letselgevaar!

■ Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.

Zo vermijdt u schade aan het apparaat en eventueel daaruit voortvloeiend lichamelijk letsel:

Werken met het apparaat:

- Gebruik de laadkabelniet, terwijl u rijdt.

■ Controleer de laadkabel ① voor ingebruikname op schades en gebruik deze alleen in perfecte staat.

■ Dompel de laadkabelniet onder in water. Er bestaat gevaar voor een elektrische schok!

Laat de laadkabelniet bij hoge buitentemperaturen in de auto achter. De laadkabel 1 kan dan onherstelbare schade oplopen.

De laadkabel de stekker 4 en de stekker 2 kunnen tijdens het bedrijf warm worden. Er bestaat verbrandingsgevaar bij het aanraken van hete oppervlakken.

- Gebruik de laadkabelniet in de buurt van ontvlambare vloeistoffen of gassen. Zuig geen hete dampen aan. Wanneer u dit niet in acht neemt, bestaat brand- of ontploffingsgevaar!

■ Trek de stekkeruit de laadinfrastructuur en de stekker 2 uit het voertuig:

• wanneer u de laadkabe ^1 niet gebruikt;
• wanneer u reinigingswerkzaamheden uitvoert;
• wanneer de aansluitkabel beschadigd is;
• nadat vreemde voorwerpen zijn binnenge- drongen of bij abnormale geluiden.

- Gebruik alleen toebehoren dat door de fabrikant is geleverd en wordt aanbevolen.

■ Demonteer of verander de laadkabel 1 niet. Deze laadkabel 1 mag alleen door een onderhoudstechnicus worden gerepareerd.

- Gebruik de laadkabelniet in zones met ontploffingsgevaar, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof.

■ Stel de laadkabelniet bloot aan warmte.

■ Sla deze niet op plaatsen op, waar de temperatuur hoger kan worden dan 90 °C.

■ Sluit de laadkabelniet aan op een verstoorde of ongeschikte laadinfrastructuur die bijv. niet is ontwikkeld voor een overeenkomstige continubelasting.

- Bescherm steekverbindingen en steekvoorzieningen tegen vochtigheid en vloeistoffen.

- Trap niet op stekkers, laadka-bels en aansluitkabels of rijd er evenmin overheen.

Beknel of knik geen laad- en aansluitkabels.

■ Raak de stekker niet met vochtige handen aan.

■ Wanneer de laadkabelniet wordt gebruikt, moet u altijd afdekkappen 5 en 3 op de stekkers 4 en 3 steken.

De laadkabelmag niet worden gebruikt, wanneer de correcte werking volgens de aanwijzingen niet mogelijk is. Vraag om advies aan de fabrikant, een verantwoordelijke dealer of een elektricien.

VOORZICHTIG:

Zo vermijdt u ongevallen en letsel door een elektrische schok:

Elektrische veiligheid:

Draag de laadkabel niet aan de kabel. Gebruik de laadkabel 1 niet om de stekker uit de laadinfrastructuur of uit het voertuig te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

■ Trek bij schade aan de kabel de stekker onmiddellijk eruit. Een beschadigde laadkabel kan tot de dood of tot ernstig letsel leiden. Controleer de laadkabel voor elk gebruik op beschadigingen (bijv. scheuren). Gebruik geen beschadigde laadkabels.

■ Sluit de contacten aan de T2-stekker niet kort. Dit kan tot gevaarlijke situaties leiden!
- Kom niet met vingers of spitse voorwerpen in de contacten.
■ Houd of dompel de stekker niet onder water.

- Specifieke veiligheidsinstructies

- Gebruik geen adapterstekker of verlengingskabel. De laadkabel 1 dient rechtstreeks in de laadinfrastructuur en het voertuig te worden ingestoken.

- Gebruik de laadkabel alleen bij een omgevings temperatuur tussen -40 °C en 90 °C.

■ Een licht verhoogde temperatuur bij het laden wijst niet op een defect, maar is volledig normaal.

■ Houd de laadkabeluit de buurt van vocht en hoge temperaturen en vuur.

■ Bewaar de laadkabel op een droge plaats en bescherm deze tegen vocht en corrosie.

■ Laat de laadkabeltijdens het gebruik niet vallen.

■ De laadkabelis geschikt voor elektrische auto's met een stekker van type 2

( volgens EN 62196-2).

- Let er bij het gebruik van de laadkabel 1 op dat aan-sluitstekkers 4 en 2 stevig vastzitten.

- Ingebruikname

Laadproces starten:

■ Neem de bedieningsaanwijzingen van de laadinfrastructuur (laadstation) en van het elektrische voertuig in acht.

■ Schakel het elektrische voertuig uit.

■ Wikkel de laadkabel af.

■ Trek de afdekkap van de stekker 4.

■ Steek de stekker in het laadstation.

■ Trek de afdekkap van de stekker 2.

■ Steek de stekker in het voertuig.

■ Let erop dat de stekker volledig vastzit.

■ Start het laadproces aan het laadstation. De laadstekkers worden automatisch vergrendeld.

- De laadtijd is afhankelijk van de capaciteit en de laadtoestand van de voertuigaccu, evenals van het vermogen van het laadstation.

Laadproces beëindigen:

- Beëindig het laadproces aan het laadstation en aan het voertuig.

■ De vergrendeling van de laadstekkers wordt automatisch opgeheven.
■ Trek de stekker uit het voertuig.
■ Plaats de afdekkap op de stekker 2.
■ Trek de stekker uit het laadstation.
■ Plaats de afdekkap op de stekker 2.
■ Wikkel de laadkabel daarna weer volgens de voorschriften op en let er daarbij op dat de kabel niet wordt geknikt.
■ Berg de laadkabel nu volgens de voorschriften in de tas op en bewaar deze in het voertuig.

- Reiniging

Let op: De laadkabel mag niet in water worden onderge- dompeld. Letselgevaar door een elektrische schok, wan- neer vocht in het apparaat terechtkomt.

■ Gebruik geen reinigings- resp. oplosmiddelen. Daarmee kunt u onherstelbare schade aan de laadkabel veroorzaken.
■ Houd de laadkabel en de stekkers schoon.
■ Gebruik een vochtige doek of een zachte borstel om de laadkabel te reinigen.

- Bewaren

■ Bewaar de laadkabel op een droge plaats en buiten het bereik van kinderen.
- Let erop dat de laadkabel niet wordt geknikt om beschadigingen te vermijden.

- Milieu-informatie en afvalverwijderingsrichtlijnen

Recycling van grond- stoffen in plaats van afvalverwijdering!

Conform de Europese richtlijn 2012/19/EU moet verbruikte elektrische apparatuur gescheiden worden afgevoerd en naar een inzamelpunt voor milieuvriendelijke recycling worden gebracht. Voer het apparaat af via een erkend afvalverwijderingscentrum of via uw gemeentelijke afvalverwijderingsdienst. Neem de actueel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalverwijderingsdienst.

Apparaat,toebehorenen verpakking dienen op een milieuvriendelijke manier te worden gerecycled.

Voer elektrische apparatuur niet af met het huisvuil!

U bent als eindafnemer wettelijk verplicht (wetgeving op gebied van accu's) om alle gebruikte accu's in te leveren.

Schadelij ke stoffen in accu's zijn voorzien van de hiernaast getoonde symbolen die op het verbod van de afvoer via het huisvuil attenderen. De aanduidingen voor de doorslaggevende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood.

Breng gebruikte accu's naar een afvalinzamelpunt in uw plaats of gemeente of terug naar de dealer. Hiermee voldoet u aan de wettelij ke verplichtingen en levert u een belangrij ke bij drage aan de bescherming van het milieu.

Let op de markering van de verschillende verpakkingsmaterialen en scheid deze, indien nodig. De verpakkingsmateria- len zij n gemarkeerd met afkortin- gen (a) en cij fers (b) met de volgende betekenis: 1–7: Kunststof- fen, 20–22: Papier en karton, 80–98: Composieten.

- EU-conformiteitverklaring

Wij,

C. M. C. GmbH

Documentverantwoordelijk:

verklaren alleen verantwoordelij k te zij n dat het product

LAADKABEL 5 m TYPE 2

IAN: 403813_2201

Art.nr.: 2494

Bouwjaar: 2022/01

Model: USLK 22 A1

voldoet aan de belangrij ke beveiligingsvereisten die in de Europese Richtlij nen

Elektromagnetische compatibiliteit:

(2014/30/EU)

Laagspanningsrichtlij n:

(2014/35/EU)

RoHS-richtlij n:

(2011/65/EU)+(2015/863/EU)

en in de wij zigingen hiervan zijn n vastgelegd.

Het bovengenoemde voorwerp van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Voor de conformiteitsbeoordeling is gebruikgemaakt van de volgende geharmoniseerde normen:

EN 62196-1:2014 EN 62196-2:2017 EN IEC 61851-1:2019

St. Ingbert, 23-2-2022

C.M.C. GmbH Katharma-Loth-Str. 15 1.A.66386 Str.ngtkef Telefon: [phone] Telefax: [phone]

i. o. Dr. Christian Weyler – Kwaliteitswaarborging –

- Aanwijzingen over garantieena fhandelen van de service

Garantie van Creative Marketing & Consulting GmbH

Geachte klant, U ontvangt 3 jaar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

• Garantievoorwaarden

De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanneer binnen 3 jaar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product – naar ons oordeel – gratis repareren of vervangen. Deze garantie vereist dat het defecte apparaat binnen 3 jaar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreven wat het gebrek is en wanneer het is opgetreden.

Wanneer het defect onder onze garantie valt, ontvangt u het gerepa-reerde product of een nieuw product terug. Door de reparatie of de vervanging van het product begint geen nieuwe garantietermijn.

- Garantieperiode enwettelijke garantieclaims

De garantieperiode wordt door de waarborg niet verlengd. Dit geldt ook voor vervangen en

gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.

- Omvang van de garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest.

De garantie geldt voor materiaal- of productiefouten. De garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanneer het product werd beschadigd, niet correct werd gebruikt of werd onderhouden.

Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen wordt gewaarschuwd. Het product is uitsluitend bestemd voor privégebruik en niet voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door een door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:

Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikel-nummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermelding over wat het gebrek is en wanneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.

Aanwijzing:

www.lidl-service.com

kunt u deze en nog veel andere handboeken, productvideo's en software downloaden.

Met deze QR-code gaat u recht-streeks naar de Lidl-servicepagina (www.lidl-service.com) en kunt u uw bedieningshandleiding openen door het artikelnummer (IAN) 403813 in te voeren.

PDF ONLINE www.lidl-service.com

Service

Zo kunt u ons bereiken:

NL, BE

Naam: ITSw bv

Internetadres: www.cmc-creative.de

E-mail: [e-mail]

Telefoon: 0031 (0) 900-8724357

Kantoor: Duitsland

IAN 403813_2201

Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.

Adres:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DUITSLAND
