| Marque | Ultimate Speed |
| Modèle | USLK 22 A1 |
| Type de produit | Câble de charge pour véhicule électrique |
| Longueur du câble | 5 m (500 cm) |
| Type de prise véhicule | Type 2 (EN 62196-2) |
| Type de prise infrastructure | Type 2 (EN 62196-2) |
| Mode de charge | Mode 3 (EN 61851-1) |
| Tension nominale | 230 V~ / 400 V~ (monophasé / triphasé) |
| Fréquence nominale | 50 Hz – 60 Hz |
| Nombre de phases | Triphasé |
| Courant de charge max. | 32 A |
| Capacité de charge max. | 22 kW |
| Température d'utilisation | -40 °C à 90 °C |
| Indice de protection | IP65 |
| Matériau | Plastique et métal (contacts) |
| Contenu de la livraison | 1 câble de charge, 1 mode d'emploi, 1 sac de rangement |
| Entretien | Nettoyer avec un chiffon humide ou une brosse douce ; ne pas plonger dans l'eau |
| Garantie | 3 ans |
| Service après-vente | Ecos Office Forbach, tél. 0033 (0) 3 87 84 72 34 |
FOIRE AUX QUESTIONS - USLK 22 A1 ULTIMATE SPEED
Questions des utilisateurs sur USLK 22 A1 ULTIMATE SPEED
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Câble de charge au format PDF gratuitement ! Retrouvez votre notice USLK 22 A1 - ULTIMATE SPEED et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil USLK 22 A1 de la marque ULTIMATE SPEED.
MODE D'EMPLOI USLK 22 A1 ULTIMATE SPEED
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi d'origine
Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l'appareil.
Utilisation conforme à l'emploi prévu...... Page 32
Éléments fournis.... Page 32
Équipement...... Page 33
Caractéristiques techniques.... Page 33
Indications relatives à l'environnement et à la mise au rebut
Conditions de garantie...... Page 39
Période de garantie et revendications légales pour vices..... Page 41
Étendue de la garantie Page 41
Faire valoir sa garantie...... Page 41
Service...... Page 42

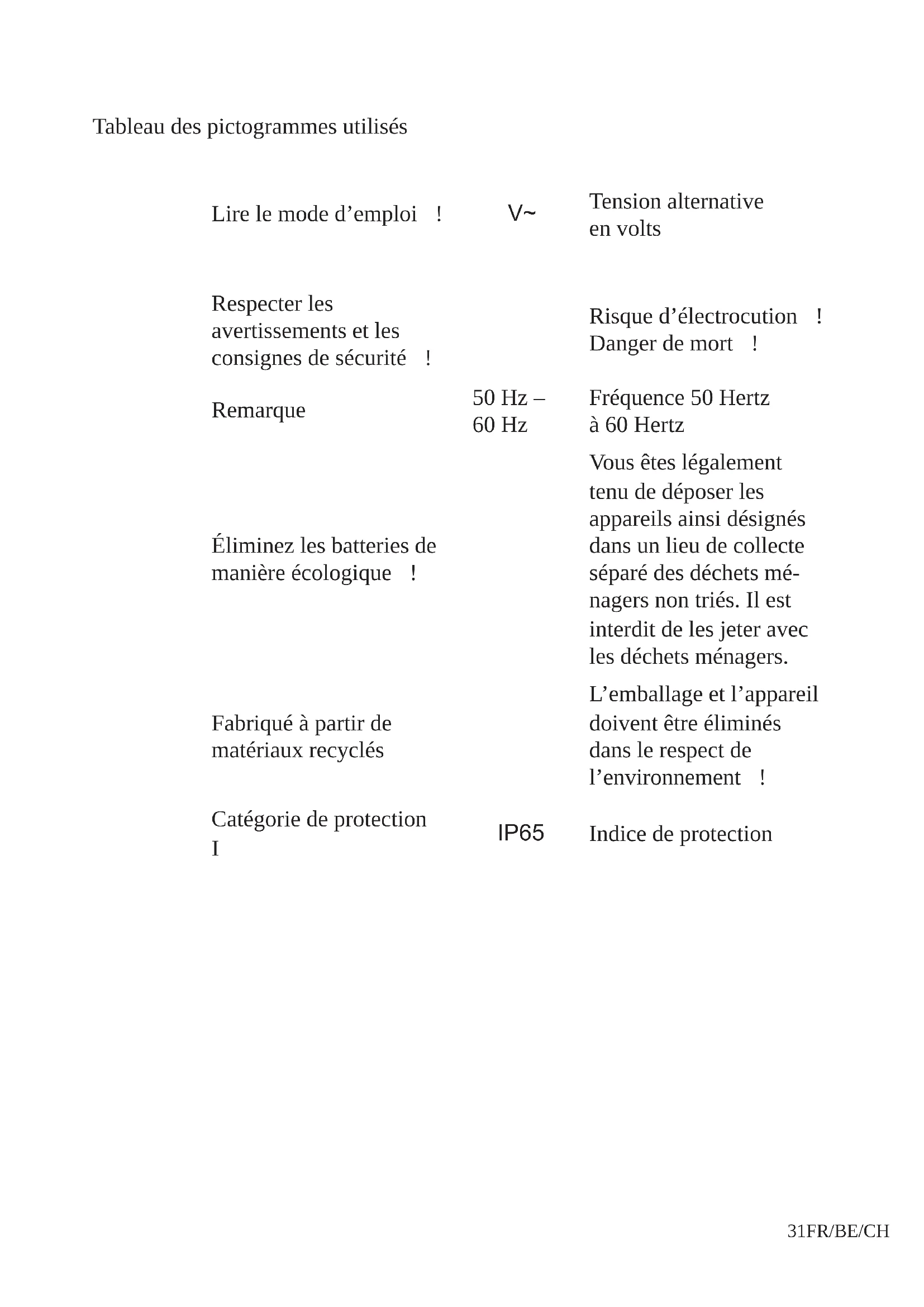

Tableau des pictogrammes utilisés
| Lire le mode d’emploi ! | V~ | Tension alternative en volts |
| Respecter les avertissements et les consignes de sécurité ! | Risque d’électrocution !Danger de mort ! | |
| Remarque | 50 Hz – 60 Hz | Fréquence 50 Hertz à 60 Hertz |
| Éliminez les batteries de manière écologique ! | Vous êtes légalement tenu de déposer les appareils ainsi désignés dans un lieu de collecte séparé des déchets ménagers non triés. Il est interdit de les jeter avec les déchets ménagers. | |
| Fabriqué à partir de matériaux recyclés | L’emballage et l’appareil doivent être éliminés dans le respect de l’environnement ! | |
| Catégorie de protection I | IP65 | Indice de protection |
- Introduction
Félicitations ! Vous avez opté pour un produit de grande qualité proposé par notre entreprise. Familiarisez-vous avec le produit avant sa première mise en service. Veuillez lire attentivement le mode d'emploi suivant ainsi que les consignes de sécurité.
Le câble de charge convient uniquement pour les véhicules électriques et hybrides dotés d'une prise de type 2.
Utilisation conforme à l'emploi prévu
Le câble de charge permet de charger des véhicules électriques et hybrides, désignés ci-après comme « véhicules », sur une infrastructure prévue à cet effet. Toute autre utilisation est interdite et non conforme. Le câble de charge 1 ne peut être utilisé en toute sécurité que si vous respectez le présent mode d'emploi et la documentation du véhicule. Veuillez lire le mode d'emploi et la
documentation du véhicule avant d'utiliser le câble de charge 1. Respecter les instructions décrites lors de l'utilisation du câble de charge 1.
En cas de non-respect, vous vous exposez à des blessures ou des dommages matériels, comme par exemple un choc électrique, un court-circuit ou un incendie.
Toute autre utilisation peut causer des dommages sur l'appareil ou représenter un danger pour l'utilisateur. Le fabricant n'endosse aucune responsabilité en cas de dommages causés par une utilisation non conforme.
Remarque : En cas de doute, faites vérifier la compatibilité de l'infrastructure de chargement par un électricien.
Le câble de charge a été développé pour une utilisation privée et ne convient pas à une utilisation commerciale ou industrielle. Seules des personnes instruites sont habilitées à réaliser la mise en service.
Éléments fournis
1 Câble de charge 1 Mode d'emploi 1 Sac
Équipement
Pour cela, voir fig. A, B :
Contrôlez toujours immédiatement après le déballage que le contenu de la livraison est complet et que le câble de charge 1 se trouve en parfait état. N'utilisez pas le câble de charge dès lors qu'il présente des défauts.
1 Câble de charge 2 Prise de Type 2 côté véhicule 3 Cache fiche côté véhicule 4 Fiche de Type 2 infrastructure 5 Cache fiche infrastructure 6 Sac
Remarque : Le terme « produit » employé dans le texte ci-après se rapporte au câble de charge 1 cité dans le présent mode d'emploi.
Caractéristiques techniques
Modèle : USLK 22 A1
Température
d'utilisation : -40 °C - 90 °C
Tension
tension nominale : 230 V\~ / 400 V\~
Fréquence
fréquence nominale : 50 Hz – 60 Hz
Nombre de phases : triphasé
Courant de charge max. : 32 A
Capacité de charge max. : 22 kW
Longueur totale : 500 cm
Type de protection du boîtier : IP65
Prise de raccord : T2
(EN 62196-2)
Charge CA : Mode 3
(EN 61851-1)
Des modifications techniques et visuelles peuvent être apportées sans préavis dans le cadre du développement continu. Pour cette raison, toutes les dimensions, remarques et indications de ce mode d'emploi sont fournies sans garantie. Toute prétention légale formulée sur la base de ce mode d'emploi ne pourra donc faire valoir aucun droit.
Mode d'emploi avant d'utiliser le produit. Il FAIT PARTIE intégrante de l'appareil et DOIT être disponible à tout MOMENT !
Ce paragraphe traite des prescriptions de sécurité de base à observer lors de la manipulation de l'appareil.
Sécurité des personnes :
■ Tenir le câble de charge 1 hors de portée des enfants et des animaux.
■ Ne laissez jamais les enfants jouer avec le câble de charge 1. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants.
■ Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Dans la zone de travail, l'utilisateur est responsable vis-à-vis de tiers des dommages causés par l'utilisation de l'appareil.
Lorsque vous utilisez le câble de charge 1, ne le dirigez jamais sur vous ou sur d'autres personnes, notamment jamais vers les yeux ou les oreilles. Risque de blessures !
Rangez toujours l'appareil dans un endroit sec et hors de portée des enfants.
Vous évitez ainsi les dommages sur l'appareil ainsi que les dommages corporels en résultant :
Manipulation de l'appareil :
N'utilisez jamais le câble de charge pendant un trajet.
Avant la mise en service, assurez-vous de l'absence de
détériorations sur le câble de charge 1 et utilisez-le toujours en bon état.
Ne plongez pas le câble de charge 1 dans l'eau. Risque d'électrocution !
En cas de températures extérieures élevées, ne laissez pas le câble de charge 1 dans la voiture. Le câble de charge 1 pourrait être endommagé de manière irréversible.
■ Le câble de charge, la fiche 4 et la fiche 2 peuvent chauffer lors de l'utilisation. Vous risquez de vous brûler en cas de contact avec les surfaces chaudes.
N'utilisez pas le câble de charge 1 à proximité de liquides ou de gaz inflammables. N'aspirez pas de vapeurs chaudes. En cas de non-respect, vous vous exposez à des risques d'incendie ou d'explosion !
Débranchez la fiche de l'infrastructure de chargement 4 et la fiche 2 du véhicule :
- si vous n'utilisez pas le câble de charge 1;
- lorsque vous effectuez des travaux de nettoyage;
- si le câble de raccordement est endommagé;
- après la pénétration de corps étrangers ou en cas de bruits anormaux.
Utilisez uniquement les accessoires livrés et recommandés par le fabricant. Le câble de charge ne doit être ni démonté ni modifié. Le câble de charge 1 doit être réparé uniquement par un technicien d'entretien. N'utilisez pas le câble de charge 1 dans des zones à risque d'explosion, par ex. à proximité de fluides inflammables, de gaz ou de poussières. N'exposez jamais le câble de charge 1 à des sources de chaleur. - Ne l'entreposez pas dans des lieux où la température risque d'être supérieure à 90 °C. - Ne branchez pas le câble de charge 1 à une infrastructure défectueuse ou incompatible, notamment si elle n'est pas prévue pour la charge constante correspondante. ■ Protégez les raccords et dispositifs de branchement de l'humidité et des liquides.
■ Ne marchez pas sur les fiches, sur le câble de charge et sur les câbles de raccord. - Ne coincez et ne pliez pas les câbles de charge et de branchement. ■ Ne touchez pas les fiches si vous avez les mains humides. Lorsque vous n'utilisez pas le câble de charge 1, mettez toujours les caches 5 et 3 sur les fiches 4 et 3. N'utilisez jamais le câble de charge 1 si une utilisation correcte conforme aux instructions n'est pas possible. Demandez conseil au fabricant, au distributeur responsable ou à un électricien.
ATTENTION : pour prévenir les accidents et blessures par électrocution :
Sécurité électrique :
- Ne portez pas le câble de charge 1 par le câble. Ne tirez pas sur le câble de charge 1 pour débrancher la fiche de l'infrastructure de charge ou du véhicule. Protégez le câble de la chaleur, de l'huile et des bords tranchants.
Si le câble est endommagé, débranchez immédiatement la fiche. Un câble de charge endommagé présente un danger de mort et un risque de blessures graves. Vérifiez avant toute utilisation que le câble de charge n'est pas endommagé (par ex. fissures). N'utilisez jamais un câble de charge endommagé.
■ Ne court-circuitez jamais les contacts de la fiche T2. Cela peut provoquer des situations dangereuses !
■ Ne touchez pas les contacts de la fiche avec vos doigts ou des objets pointus.
■ Ne placez pas la prise sous l'eau.
Consignes de sécurité spécifiques
N'utilisez pas d'adaptateur ou de rallonge. Branchez le câble de charge directement à l'infrastructure et au véhicule.
Utilisez le câble de charge uniquement à une température ambiante comprise entre -40 °C et 90 °C.
Une température légèrement élevée lors du chargement est
normale et n'indique pas un dysfonctionnement.
N'exposez pas le câble de charge 1 à l'humidité, à des températures élevées et au feu.
Rangez le câble de charge dans un endroit sec, à l'abri de l'humidité et de la corrosion.
■ Ne laissez pas tomber le câble de charge 1 lorsque vous l'utilisez.
■ Le câble de charge convient pour les véhicules électriques dotés d'une prise de Type 2 (EN 62196-2).
■ Lorsque vous utilisez le câble de charge 1, veillez à ce que les prises de raccord 4 et 2 soient correctement enfichées.
Démarrer le chargement :
■ Respectez les consignes d'utilisation de l'infrastructure de chargement (borne de recharge) et du véhicule électrique.
■ Éteignez le véhicule électrique.
■ Déroulez le câble de charge.
■ Enlevez le cache ^5 de la fiche ^4.
■ Branchez la fiche à la borne de recharge.
■ Enlevez le cache de la fiche 2.
■ Branchez la fiche au véhicule.
■ Veillez à ce que les fiches soient correctement branchées.
■ Démarrez le chargement depuis la borne de recharge. La prise de charge est automatiquement verrouillée.
La durée de chargement dépend de la capacité et du niveau de charge de la batterie du véhicule, mais aussi de la puissance de la borne de recharge.
Terminer le chargement :
■ Terminez le chargement sur la borne de recharge et sur le véhicule.
■ Les fiches de chargement sont automatiquement déverrouillées.
■ Tirez la fiche du véhicule.
■ Remettez le cache sur la fiche 2.
■ Tirez la fiche de la borne de recharge.
■ Remettez le cache sur la fiche.
- Enroulez le câble de chargement correctement et veillez à ce que le câble ne forme pas de plis.
- Rangez le câble de chargé correctement dans son sac que vous replacerez dans le véhicule.
Nettoyage
Attention : Le câble de charge ne doit jamais être plongé dans l'eau. Risque de blessure par choc électrique si de l'humidité pénètre à l'intérieur de l'appareil.
- N'utilisez aucun détergent ou solvant. Ils pourraient causer des dommages irrémédiables sur le câble de charge.
■ Veillez à la propreté du câble de charge et des fiches.
■ Pour nettoyer le câble de charge, utilisez un chiffon humide ou une brosse douce.
Stockage
- Rangez toujours le câble de charge dans un endroit sec et hors de portée des enfants.
Veillez à ce que le câble de charge ne soit pas plié pour éviter un endommagement.
- Indications relatives à l'environnement et à la mise au rebut
Récupérer les matières premières plutôt que d'éliminer les déchets !
Conformément à la directive européenne 2012/19/EU, les appareils
électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. Éliminez l'appareil auprès d'une entreprise de recyclage agréée ou du point de collecte de votre commune. Respectez les directives en vigueur. En cas de doute, contactez votre point de collecte.
L'appareil, les accessoires et l'emballage doivent être recyclés dans le respect de l'environnement.
Ne jetez jamais les appareils électriques avec les ordures ménagères !
En tant que consommateur final, vous êtes dans l'obligation légale (directive sur les piles) de rapporter toutes les piles usagées. Les batteries contenant des produits nocifs sont signalées par les symboles d'interdiction de les jeter avec les ordures ménagères. Les désignations du métal lourd en question Cd = cadmium, mercure, Pb = plomb.
Déposez les batteries usagées dans un point de collecte de votre ville ou de votre municipalité ou rapportez-les chez votre commerçant. Vous vous conformez ainsi aux obligations légales et contribuez de manière essentielle à la protection de l'environnement.
Respectez le marquage sur les différents emballages et triez-les si nécessaire. Les emballages sont identifiés par des abréviations (a) et des chiffres (b) ayant la signification suivante : 1–7 : plastiques, 20–22 : papier et carton, 80–98 : composites.
Déclaration de conformité ue
Nous, la société
Responsable des documents : Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert ALLEMAGNE
déclarons sous notre responsabilité exclusive que le produit
Câble de charge 5M type 2
IAN : 403813_2201
Réf : 2494
Année de
Fabrication : 2022/01
Modèle : USLK 22 A1
satisfait aux exigences de protection essentielles indiquées dans les directives européennes
Compatibilité électromagnétique
(2014/30/EU)
Directive relative à la basse tension :
(2014/35/EU)
Directive rohs :
(2011/65/EU) + (2015/863/EU)
et leurs modifications.
L'objet de la déclaration décrit ci-dessus satisfait aux prescriptions de la directive 2011/65/EU du Parlement et du Conseil Européen datées du 8 juin 2011 et relatives à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Pour l'évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références :
En IEC 61851-1:2019
St. Ingbert, le 23/02/2022
Remarques sur la garantie et le service après-vente
Chère cliente, cher client, cet appareil bénéficie d'une période de garantie de 3 ans à compter de la date d'achat. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Article l217-16 du code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article l217-4 du code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article l217-5 du code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;
- s'il présente les qualités qu'un acheteur peut légitimement
attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article l217-12 du code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 premier alinéa du code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
- Période de garantie et revendications légales pour vices
La durée de la garantie n'est pas rallongée par la prestation de garantie. Ceci s'applique aussi aux pièces remplacées et réparées. Les dommages et les vices qui se trouvent déjà éventuellement à l'achat doivent être signalés immédiatement après le déballage. Les réparations dues après la fin de la période de garantie sont payantes. doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Les utilisations ou manipulations déconseillées dans le mode d'emploi ou sujettes à un avertissement dans ce même manuel doivent impérativement être évitées.
Le produit est exclusivement destiné à un usage privé et non commercial. Les manipulations incorrectes et inappropriées, l'usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé annulent la garantie.
Étendue de la garantie
L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme p. ex. des interrupteurs, des batteries et des éléments fabriqués en verre.
La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indications fournies dans le manuel d'utilisation
Faire valoir sa garantie
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN) au titre de preuves d'achat pour toute demande. Le numéro de référence de l'article est indiqué sur la plaque signalétique, sur une gravure, sur la couverture de votre manuel (en bas à gauche) ou sur un autocollant placé sur la face arrière ou inférieure de l'appareil.
En cas de dysfonctionnement de l'appareil ou de tout autre défaut, contactez en premier lieu le service
après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Tout produit considéré comme défectueux peut alors être envoyé sans frais de port supplémentaires au service après-vente indiqué, accompagné de la preuve d'achat et d'une description écrite du défaut mentionnant également sa date d'apparition.
Remarque :
site www.lidl-service.com
vous permet de télécharger le présent mode d'emploi, ainsi que d'autres manuels, des vidéos sur les produits et des logiciels. Ce code QR vous permet d'accéder directement à la page du service après-vente de Lidl (www.lidl-service.com). Saisissez la référence de l'article (IAN) 403813 pour ouvrir le mode d'emploi correspondant.
Nom : Ecos Office Forbach
Site web : www.cmc-creative.de
E-mail : service.fr@cmc-creative.de
Téléphone : 0033 (0) 3 87 84 72 34
Siège : Allemagne
Veuillez noter que les coordonnées fournies ci-après ne sont pas les coordonnées du service après-vente. Contactez d'abord le service après-vente mentionné ci-dessus.
Adresse :
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
ALLEMAGNE
