Producttype	Draadloze reciprozaag
Merk	Parkside
Model	PSSAP 20 Li C4
Nominale spanning	20 V
Aantal nullasten	0 – 3000 min⁻¹
Zaagbladslag	22 mm
Maximale zaagcapaciteit (hout)	150 mm
Maximale zaagcapaciteit (staal)	15 mm
Maximale zaagcapaciteit (non-ferrometalen)	20 mm
Maximale zaagcapaciteit (metalen buis)	100 mm
Type zaagbladhouder	Standaard
Accutype	Lithium-ion, 20 V, 8 Ah (compatibel met X 20 V Team)
Laadtijd (accu 8 Ah)	120 minuten
Lader	PLG 20 C3, ingang 230-240 V~, 50 Hz, uitgang 21,5 V / 4,5 A
LED-verlichting	Ja, geïntegreerd
Connectiviteit	Bluetooth voor Lidl Home-app
Geluidsdrukniveau (LpA)	89 dB(A)
Geluidsvermogensniveau (LWA)	100 dB(A)
Productgarantie	5 jaar
Accu-garantie	1 jaar
Inhoud van de verpakking	Reciprozaag, accu 8 Ah, snellader, koffer, 2 zaagbladen (hout/metaal), snelstartgids

Veelgestelde vragen - PSSAP 20 Li C4 PARKSIDE

Hoe vervang ik het zaagblad?

Schakel het apparaat uit en verwijder de accu. Draai de insteekring tegen de klok in, plaats of verwijder het zaagblad en laat de ring los. Draag beschermende handschoenen.

Welk type accu kan ik gebruiken?

Gebruik alleen compatibele Parkside X 20 V Team-accu's. Het meegeleverde model is de PAPS 208 A1 (8 Ah). Raadpleeg de handleiding voor de volledige lijst.

Hoe laad ik de accu op?

Plaats de accu in de lader PLG 20 C3, steek de lader in een stopcontact. De LED's geven de status aan: rood vast = laden, groen vast = volledig opgeladen.

Wat is de maximale zaagcapaciteit?

Hout: 150 mm, staal: 15 mm, non-ferrometalen: 20 mm, metalen buizen: 100 mm. Gebruik het geschikte zaagblad.

Hoe verbind ik de zaag met de Lidl Home-app?

Activeer de Bluetooth van de accu door de laadniveauknop 3 seconden ingedrukt te houden. Open de app en volg de instructies om het apparaat toe te voegen. De accu moet in de zaag zijn geplaatst.

Wat te doen als het zaagblad vastloopt?

Laat onmiddellijk de aan/uit-schakelaar los, verwijder de accu en maak het zaagblad voorzichtig vrij. Draag handschoenen om verwondingen te voorkomen.

Hoe reinig en onderhoud ik de zaag?

Schakel het apparaat uit en verwijder de accu. Reinig met een droge doek en een zachte borstel. Gebruik geen agressieve producten. Controleer regelmatig de staat van het zaagblad.

Kan ik de zaag gebruiken voor andere materialen dan hout en metaal?

Ja, hij kan plastic en gipsplaten zagen, maar geen steen of materialen die de maximale zaagcapaciteit overschrijden. Gebruik het juiste zaagblad.

Hoe stel ik de grondplaat in?

Schakel het apparaat uit en verwijder de accu. Ontgrendel de grondplaat door de ontgrendelingshendel tegen de klok in te draaien, stel de positie in en vergrendel door met de klok mee te draaien.

Wat is de garantieduur?

Het product heeft 5 jaar garantie en de accu 1 jaar garantie, gerekend vanaf de aankoopdatum. Bewaar de kassabon.

GEBRUIKSAANWIJZING PSSAP 20 Li C4 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de oorspronkelijke gebruiksaanwijzing

PL

AKUMULATOROWA PIŁA SZABLASTA 20 V

NL/BE Bedienings- en veiligheidsinstructies Pagina 74

Gebruikte waarschuwingen en symbolen ...... Pagina 76

Inleiding.... Pagina 76

Beoogd gebruik.... Pagina 76

Leveringsomvang ...... Pagina 77

U hebt nodig (voor gebruik met de app Lidl Home) ...... Pagina 77

Onderdelenbeschrijving. Pagina 77

Technische gegevens ...... Pagina 77

Handelsmerken.... Pagina 79

Veiligheidsaanwijzingen ...... Pagina 79

Algemene veiligheidsaanwijzingen voor elektrische apparaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 79

Veiligheidsaanwijzingen voor sabelzagen. Pagina 82

Vermindering van trillingen en geluid. Pagina 83

Wat te doen in noodgevallen ...... Pagina 83

Veiligheidsaanwijzingen voor opladers ...... Pagina 84

Voor het eerste gebruik ...... Pagina 85

Accessoires ...... Pagina 85

Bediening.... Pagina 85

Accu verwijderen/plaatsen ...... Pagina 85

Ladingsniveau accu controleren.... Pagina 85

Accu opladen.... Pagina 86

Bodemplaat instellen.... Pagina 86

Zaagblad inzetten/verwijderen. Pagina 86

In- en uitschakelen ...... Pagina 87

Snelheidsregeling.... Pagina 87

LED-werklamp ...... Pagina 87

Proefdraaien.... Pagina 88

Tips voor het werken met het product ...... Pagina 88

Product met de app Lidl Home verbinden.... Pagina 89

Bluetooth-functie van de accu in-/uitschakelen ...... Pagina 89

Product met de app Lidl Home verbinden ...... Pagina 89

Functies van de app Lidl Home.... Pagina 90

Smart-accu.... Pagina 90

Accu-sabelzaag ...... Pagina 91

Verbinding met de accu-sabelzaag herstellen ...... Pagina 92

Resetten naar fabrieksinstellingen.... Pagina 92

Bepalingen gegevensbescherming.... Pagina 92

Product ontkoppelen en gegevens uit de app wissen ...... Pagina 92

Problemen met de app - FAQ.... Pagina 92

Schoonmaken en onderhoud ...... Pagina 92

Schoonmaken.... Pagina 92

Onderhoud ...... Pagina 93

Reparatie.... Pagina 93

Opbergen.... Pagina 93

Transport....Pagina 93

Afvoer.... Pagina 93

Garantie ...... Pagina 94

Afwikkeling in geval van garantie.... Pagina 94

Service ...... Pagina 95

EG-verklaring van overeenstemming.... Pagina 96

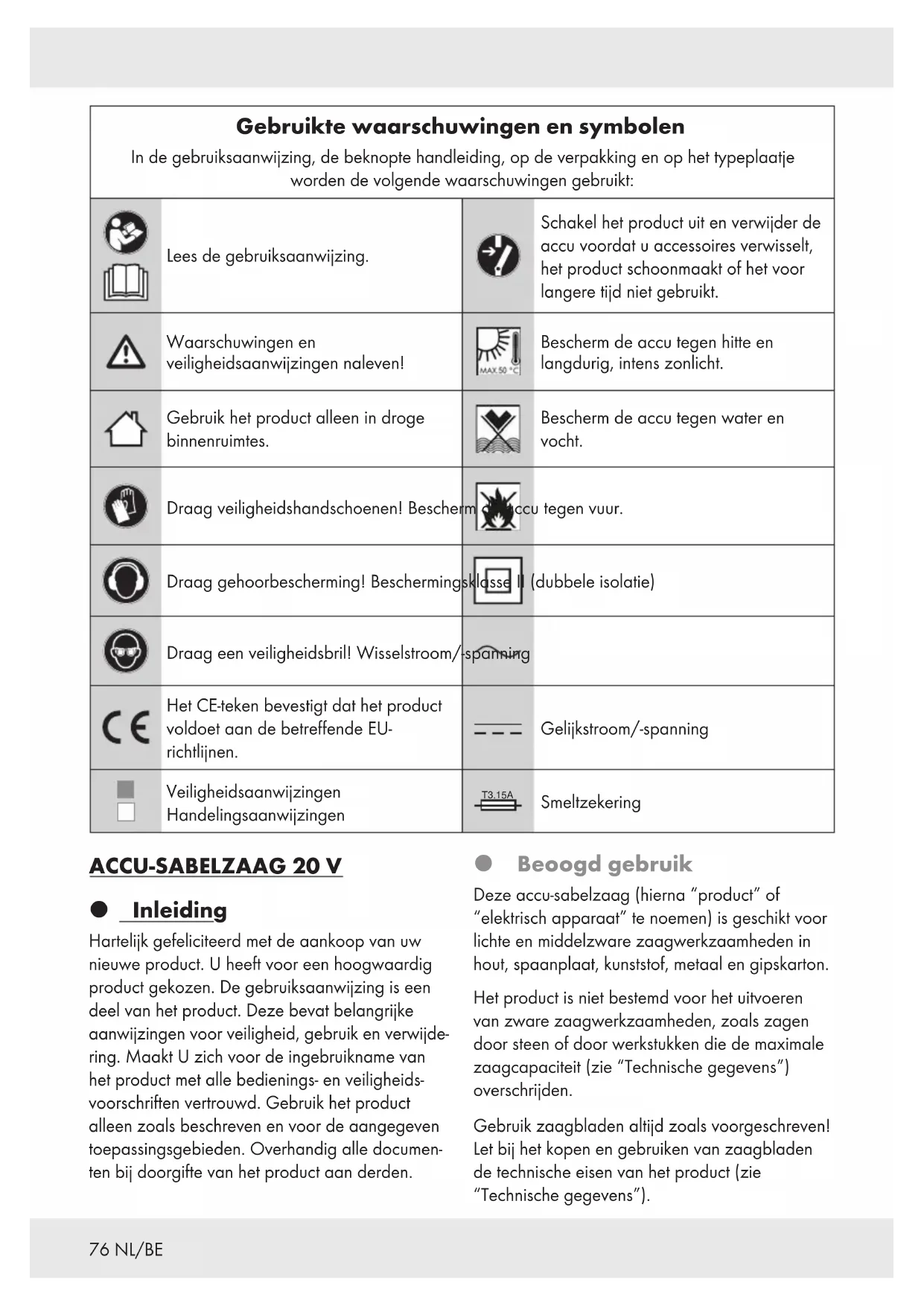

Gebruikte waarschuwingen en symbolenIn de gebruiksaanwijzing, de beknopte handleiding, op de verpakking en op het typeplaatje worden de volgende waarschuwingen gebruikt:
	Lees de gebruiksaanwijzing.		Schakel het product uit en verwijder de accu voordat u accessoires verwisselt, het product schoonmaakt of het voor langere tijd niet gebruikt.
	Waarschuwingen en veiligheidsaanwijzingen naleven!		Bescherm de accu tegen hitte en langdurig, intens zonlicht.
	Gebruik het product alleen in droge binnenruimtes.		Bescherm de accu tegen water en vocht.
	Draag veiligheidshandschoenen! Bescherm de accu tegen vuur.
	Draag gehoorbescherming! Beschermingsklasse II (dubbele isolatie)
	Draag een veiligheidsbrill! Wisselstroom/-spanning
	Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.		Gelijkstroom/-spanning
	Veiligheidsaanwijzingen Handelingsaanwijzingen	T3.15A	Smeltzekering

ACCU-SABELZAAG 20 V

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Deze accu-sabelzaag (hierna "product" of "elektrisch apparaat" te noemen) is geschikt voor lichte en middelzware zaagwerkzaamheden in hout, spaanplaat, kunststof, metaal en gipskarton.

Het product is niet bestemd voor het uitvoeren van zware zaagwerkzaamheden, zoals zagen door steen of door werkstukken die de maximale zaagcapaciteit (zie "Technische gegevens") overschrijden.

Gebruik zaagbladen altijd zoals voorgeschreven! Let bij het kopen en gebruiken van zaagbladen de technische eisen van het product (zie "Technische gegevens").

De LED-werklamp 10 van dit product is ervoor bestemd om de werkplek te verlichten.

Andere manieren van gebruik of veranderingen van het product worden beschouwd als onjuist en kunnen risico's zoals levensgevaar, verwondingen en beschadigingen met zich meebrengen. De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde. Het product is niet bestemd voor commercieel gebruik of voor andere toepassingen.

Leveringsomvang

WAARSCHUWING!

Zowel het product als het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1x Accu-sabelzaag 20 V PSSAP 20 Li C4
1x Accu PAPS 208 A1 *
1x Snellader PLG 20 C3 *
1x Draagkoffer
1x Zaagblad voor hout
1x Zaagblad voor metaal
1x Beknopte handleiding

U hebt nodig (voor gebruik met de app Lidl Home)

Mobiel apparaat:

iOS 9.0 of hoger

Android 5.0 of hoger

Onderdelenbeschrijving

Afbeelding A:

1Ontgrendelingshendel
2 Spankopmoer
3 Zaagbladhouder
4 Bodemplaat
5 Inschakelblokkering
6 Aan/uit-schakelaar/snelheidsregeling
7 Achterste handgreep

8 Accu *
9 Voorste handgreep
10LED-werklamp
19 LED voor de verbindingsstatus

Afbeelding B:

8 Accu *

11Ontgrendelknop van de accu
12Knop (ladingsniveau)
13 Ladingsniveau-LEDs (rood/oranje/groen)

Afbeelding C:

8 Accu *
14Oplader (snellader) *
15Aansluitsnoer met netstekker
16 Oplaadcontrole-LED - rood
17 Oplaadcontrole-LED - groen

Zonder afbeelding:

18 Draagkoffer

* Accu en snellader worden niet meegeleverd

Technische gegevens

Accu-sabelzaag PSSAP 20 Li C4

Type zaagbladopname: Standaard

Maximale zaagcapaciteit:

Hout: 150 mm

Staal: 15 mm

Non-ferrometaal: 20 mm

Metalen buis: 100 mm

Accu

Type: Lithium-ion

Energiewaarde: 160 Wh

Aantal accucellen: 10

Frequentievermogen: ≤ 20 dBm

Frequentiebereik: 2400 tot 2483,5 MHz

Temperatuur: max. 50 °C

Snellader PLG 20 C3 \*

Ingang:

Nominale spanning: 230-240 V\~

Nominale frequentie: 50 Hz

Nominaal vermogen: 120 W

Uitgang:

Nominale spanning: 21,5 V ---

Laadstroom: 4,5 A

* Accu en snellader worden niet meegeleverd

Oplaadtijd:

Accutype PAP 20 B1, 2 Ah (apart verkrijgbaar): 35 minuten
Accutype PAP 20 B3, PAPS 204 A1, 4 Ah (apart verkrijgbaar): 60 minuten
Accutype PAPS 208 A1, 8 Ah (apart verkrijgbaar): 120 minuten

Aanbevolen omgevingstemperatuur:

Tijdens het opladen: +4 tot +40 °C

Tijdens het gebruik: +4 tot +40 °C

Tijdens opslag: +20 tot +26 °C

Geluidsemissiewaarden

De gemeten waarden zijn vastgesteld in overeenstemming met EN 62841. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparaat bedraagt meestal:

Geluidsdrukniveau L_pA : 89,0 dB(A)

Onzekerheid K_pA : 5 dB

Geluidsvermogensniveau

Onzekerheid K_WA : 5 dB

Trillingsemissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), vastgesteld conform EN 62841:

Zagen van planken (meegeleverd Parkside HCS-zaagblad) Hoofdhandgreep:

Hand-/armtrillingen a_h,B : 14,388 m/s ^2

Onzekerheid K: 1,5 m/s ^2

Extra handgreep:

Hand-/armtrillingen a_h,B : 16,212 m/s ^2

Onzekerheid K: 1,5 m/s ^2

Zagen van houten balken (meegeleverd Parkside HCS-zaagblad) Hoofdhandgreep:

Hand-/armtrillingen a_h,WB : 12,100 m/s ^2

Onzekerheid K: 1,5 m/s ^4

Extra handgreep:

Hand-/armtrillingen a_h,WB : 15,210 m/s ^2

Onzekerheid K: 1,5 m/s ^2

WAARSCHUWING!

Draag gehoorbescherming!

TIP

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn met een genormeerde testmethode gemeten en kunnen gebruikt worden ter vergelijking van dit elektrische apparaat met andere.
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook dienen voor het voorlopig inschatten van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissies kunnen tijdens het feitelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt wordt, in het bijzonder van welk soort werkstuk bewerkt wordt. Probeer om de trillings- en geluidsbelasting zo klein mogelijk te houden. U kunt bijvoorbeeld om de trillingsbelasting te verminderen handschoenen dragen tijdens het gebruik van het apparaat en een grens stellen aan de tijd dat u het apparaat gebruikt. Daarbij dient u rekening te houden met alle aspecten van de gebruikscyclus (bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het apparaat wel is ingeschakeld maar niet feitelijk wordt belast).

Handelsmerken

☐ iOS en Apple zijn gedeponeerde handelsmerken van Apple Inc. in de VS en andere landen. App Store is een gedeponeerd handelsmerk van Apple Inc.
□ Android, Gmail, Google Play en Google Assistant * zijn gedeponeerde handelsmerken van Google Inc.
□ Zigbee is een gedeponeerd handelsmerk van The Zigbee Alliance.
□ Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth® SIG Inc.
□ Het handelsmerk en de handelsnaam Parkside zijn eigendom van de respectievelijke eigenaars.
□ Alle andere namen en producten kunnen handelsmerken of gedeponeerde handelsmerken zijn van hun respectievelijke eigenaars.

* Google Assistant is niet beschikbaar in bepaalde talen en landen.

Veiligheids- aanwijzingen

Algemene

veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle veiligheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich niet opvolgen van de veiligheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip "Elektrisch apparaat" heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparaten (met aansluitsnoer) of op door een accu gevoede elektrische apparaten (zonder aansluitsnoer).

Veiligheid op de werkplek

1) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.
2) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.
3) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

1) De netstekker van het elektrische apparaat moet in het stopcontact passen. De netstekker mag op geen enkele manier worden veranderd. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten. Ongewijzigde netstekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten. Het risico op elektrische schokken is groter als uw lichaam is geaard.
3) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
4) Gebruik het aansluitsnoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat, of om de netstekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe kanten of bewegende onderdelen. Een beschadigd of verward aansluitsnoer verhoogt het risico op elektrische schokken.
5) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis.

Gebruik van een voor werk buitenshuis geschikt verlengsnoer vermindert het risico op een elektrische schok.

6) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Eén moment van onachtzaamheid bij gebruik van het elektrische apparaat kan ernstig letsel veroorzaken.
2) Draag persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert het risico op letsel.
3) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat op het elektriciteitsnet aansluit terwijl het al ingeschakeld is, dan kan dit tot ongelukken leiden.
4) Verwijder inzetgereedschap of schroefsleutels voordat u het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan verwondingen veroorzaken.
5) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.

6) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
7) Als er stofafzuig- en -opvanginstallaties kunnen worden gemonteerd, moeten deze worden aangesloten en op juiste wijze worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.
8) Laat u niet in slaap sussen door een onterecht gevoel van veiligheid en veronachtzaam nooit de veiligheidsregels voor elektrische apparaten, ook niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werkt. Achteloos te werk gaan kan binnen een fractie van een seconde leiden tot zware verwondingen.

Gebruik en behandeling van het elektrische apparaat

1) Belast het elektrische apparaat niet overmatig. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
2) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
3) Trek de netstekker uit het stopcontact en/of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.

4) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektrische apparaat niet gebruiken door personen die hiermee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

5) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controleer of bewegende delen correct werken en niet klemmen en of er geen onderdelen gebroken of zodanig beschadigd zijn dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen vóór het gebruik van het elektrische apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.

6) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.
7) Gebruik het elektrische apparaat, inzetgereedschap, de inzetgereedschap enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.
8) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en olie-en vetvrij blijven. Gladde grepen maken veilige bediening en controle van het elektrische apparaat in onvoorziene omstandigheden onmogelijk.

Gebruik en behandeling van het accu-apparaat

1) Laad accu's alleen op met opladers die door de fabrikant worden aanbevolen. Bij een oplader die geschikt is voor een bepaald soort accu's, bestaat brandgevaar als het voor andere soorten accu's gebruikt wordt.
2) Gebruik in de elektrische apparaten alleen accu's die daarvoor zijn bestemd. Gebruik van andere accu's kan letsel en brandgevaar veroorzaken.
3) Houd de niet gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven, of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken. Kortsluiting tussen accupolen kan brandwonden of brand veroorzaken.
4) Bij onjuist gebruik kan vloeistof uit de accu naar buiten lekken. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, raadpleeg dan bovendien een arts. Lekkende vloeistof kan irritatie van de huid of brandwonden veroorzaken.
5) Gebruik geen beschadigde of gemodificeerde accu's. Beschadigde of gemodificeerde accu's kunnen zich onvoorspelbaar gedragen en kunnen leiden tot gevaar voor brand, explosies of verwondingen.
6) Stel accu's niet bloot aan vuur en hoge temperaturen. Vuur of temperaturen van meer dan 130 °C kunnen een explosie veroorzaken.
7) Volg alle aanwijzingen voor het opladen op en laad de accu of het op een accu werkend apparaat nooit op buiten het in de gebruikshandleiding aangegeven temperatuurbereik. Onjuist opladen of opladen bij te hoge of te lage temperaturen kan de accu beschadigen en het brandgevaar vergroten.

Service

1) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee wordt verzekerd dat de veiligheid van het elektrische apparaat behouden blijft.

2) Verricht geen onderhoud aan beschadigde accu's. Alle onderhoud van accu's mag alleen door de fabrikant of zijn daartoe gemachtigde klantendienst verricht worden.

- Veiligheidsaanwijzingen voor sabelzagen

1) Als u werkzaamheden uitvoert, waarbij het inzetgereedschap verborgen elektrische leidingen kan raken, houd dan het elektrische apparaat uitsluitend vast aan de geïsoleerde greepvlakken. Door contact met onder spanning staande leidingen kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en daardoor elektrische schokken veroorzaken.
2) Bevestig en het werkstuk en zet het met lijmtangen, of op andere wijze, vast op een stabiele ondergrond. Als u het werkstuk uitsluitend met de hand of tegen uw lichaam vasthoudt, blijft het instabiel, wat controleverlies kan veroorzaken.
3) Houd uw handen uit de buurt van het zaagbereik. Grijp niet onder het werkstuk. Bij contact met het zaagblad bestaat gevaar op letsel.
4) Laat het elektrische apparaat alleen contact maken met het werkstuk als het ingeschakeld is. Er bestaat gevaar voor terugslag, als het inzetgereedschap in het werkstuk kantelt.
5) Let erop dat de bodemplaat bij het zagen altijd op het werkstuk ligt. Het zaagblad kan kantelen en controleverlies over het elektrische apparaat veroorzaken.

6) Schakel het elektrische apparaat na afloop van de werkzaamheden uit en trek dan het zaagblad pas uit de zaagsnede, als het tot stilstand is gekomen. Zo voorkomt u terugslag en kunt u het elektrische apparaat veilig neerleggen.
7) Gebruik uitsluitend onbeschadigde, onberispelijke zaagbladen. Verbogen of botte zaagbladen kunnen breken, de zaagsnede negatief beïnvloeden of terugslag veroorzaken.
8) Rem het zaagblad na het uitschakelen niet af door er zijdelings tegenaan te drukken. Het zaagblad kan worden beschadigd, breken of terugslag veroorzaken.
9) Zet het materiaal goed vast. Ondersteun het werkstuk niet met uw handen of voeten. Raak met de lopende zaag geen voorwerpen of de vloer aan. Er bestaat gevaar voor terugslag.
10) Gebruik geschikte opsporingsinstrumenten om verborgen toevoerleidingen of te sporen of vraag de het plaatselijke nutsbedrijf. Contact met elektrische leidingen kan leiden tot elektrische schokken en brand en contact met een gasleiding tot explosies. Beschadiging van een waterleiding kan materiële schade en elektrische schokken veroorzaken.
11) Houd het elektrische apparaat bij werkzaamheden met beiden handen vast en zorg dat u veilig staat. Het is veiliger om het elektrische apparaat met twee handen te bedienen.
12) Zet het werkstuk vast. Een met een spaninrichting of een bankschroef vastgezet werkstuk is veiliger dan een werkstuk dat u met uw hand vasthoudt.
13) Wacht totdat het elektrische apparaat tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereedschap kan kantelen en controleverlies over het elektrische apparaat veroorzaken.

14) Zaag geen materialen (bijv. loodhoudende verven en lakken of asbesthoudend materiaal), waarvan het stof schadelijk voor de gezondheid kan zijn.

- Vermindering van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke veiligheidsuitrusting om de effecten van trillingen en geluid te verminderen.

De volgende maatregelen helpen om de risico's van trillingen en geluid te reduceren:

• Gebruik het product alleen zoals beoogd en zoals in deze aanwijzingen is beschreven.
  Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden.
• Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.
  Houd het product stevig vast aan de handgrepen/greepvlakken.
  Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (als dat van toepassing is).
  Organiseer uw werkplan zodanig dat het gebruik van producten die hevig trillen, over een langere tijdsduur is verdeeld.

● Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.
Als het product niet goed werkt, schakel het dan onmiddellijk uit en verwijder de accu. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordat u het weer in gebruik neemt.

Overige risico's

Ook als u het product volgens de voorschriften gebruikt, blijven er mogelijke risico's bestaan op lichamelijk letsel en materiële schade. Als gevolg van de bouwwijze en de uitvoering van dit product kunnen zich onder andere de volgende gevaren voordoen:

Schade aan de gezondheid door trillingsemissies in die gevallen waarin het product langdurig wordt gebruikt, onjuist wordt gehanteerd en onvoldoende wordt onderhouden.
Lichamelijk letsel en materiële schade als gevolg van defecte snijwerktuigen of een plotselinge inslag van een verborgen object tijdens het gebruik.
Gevaar voor letsel en materiële schade veroorzaakt door rondvliegende voorwerpen.

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze het product bedienen!

- Veiligheidsaanwijzingen voor opladers

- Dit apparaat mag door kinderen vanaf 8 jaar en door personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en/of kennis alleen worden gebruikt als ze onder toezicht staan of geïnstrueerd zijn met betrekking tot veilig gebruik van het apparaat en begrepen hebben welke gevaren uit dat gebruik voortvloeien.

Kinderen mogen niet met het apparaat spelen.

Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

Laad niet-oplaadbare batterijen nooit opnieuw op. Het niet opvolgen van deze tip leidt tot gevaar.
Als het aansluitsnoer is beschadigd, moet dit worden vervangen door de fabrikant, zijn klantenservice hiervan of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.

Bescherm elektrische onderdelen tegen vocht. Dompel deze nooit onder in water of andere vloeistoffen om een elektrische schok te vermijden. Houd het apparaat nooit onder stromend water. Neem de aanwijzingen voor schoonmaken, onderhoud en reparatie in acht.
- Het apparaat is alleen bestemd voor gebruik binnenshuis.
OPGELET! Deze oplader is uitsluitend bestemd voor het opladen van accu's van de hieronder genoemde types:

Parkside 20 V Accu

PAP 20 B1	2 Ah	5 cellen
PAP 20 B3	4 Ah	10 cellen
PAPS 204 A1	4 Ah	5 cellen
PAPS 208 A1	8 Ah	10 cellen

■ Een op dit moment geldige lijst van batterijcompatibiliteit vindt u op www.lidl.de/accu.

● Voor het eerste gebruik

Accessoires

Voor veilig en voorschriftmatig gebruik van dit product zijn onder andere de volgende accessoires nodig, zoals gereedschappen en zaagbladen:

Geschikt zaagblad

U kunt apparaten en zaagbladen bij de vakhandel verkrijgen. Houd bij aankoop altijd de hand aan de technische eisen die het product stelt (zie "Technische gegevens").

Als u niet zeker bent, vraag dan advies van een gekwalificeerde vakman en laat u door uw vakhandelaar voorlichten.

TIP

U vindt in deze gebruiksaanwijzing informatie en tips voor verschillende zaagbladen en hun toepassingsgebieden. De afgebeelde zaagbladen zijn niet per se inbegrepen in de leveringsomvang, maar tonen de toepassingsmogelijkheden van dit product.

Passende accu's en opladers

Accu: Parkside X 20 V Team

Oplader: Parkside X 20 V Team

Bediening

Accu verwijderen/plaatsen

Accu verwijderen: Druk op de ontgrendelknop van de accu 11. Verwijder de accu 8 (afb. D).
Accu plaatsen: Richt de accu 8 naar de greep en schuif hem in het apparaat. Zorg ervoor dat de accu hoorbaar vastklikt.

TIP

Als de accu 8 in het product wordt geplaatst en de aan/uit-schakelaar 6 voor de eerste keer wordt ingedrukt, knippert de LED voor de verbindingsstatus 19 3x.

Ladingsniveau accu controleren

(Afb. B)

Ladingsniveau accu testen: Druk op knop 12. De ladingsniveau-LEDs 13 lichten op:

LED 13

Ladingsniveau

Rood/oranje/groen Maximaal

Rood/oranje Gemiddeld

Rood Laag

Accu opladen

(Afb. C)

TIP

U kunt de accu8 altijd opladen zonder dat u daarmee de levensduur negatief beïnvloedt.
Onderbreking van het oplaadproces beschadigt de accu 8 niet.

Laad de accu 8 voor gebruik op als het ladingsniveau gemiddeld of laag is.

De oplaadcontrole-LEDs (groen 17 en rood 16) geven de status van de oplader 14 en de accu 8 aan:

LED Status

Rode LED brandt Accu wordt

opgeladen

Groene LED brandt Accu volledig opgeladen

Groene en rode LEDs knipperen Accu defect

Rode LED knippert Accu te warm of te koud

Groene LED brandt (zonder accu)

Oplader klaar voor gebruik

Plaats de accu 8 in de oplader 14.

Sluit het aansluitsnoer met netstekker 15 van de oplader 14 aan op het stopcontact.

Als de accu 8 volledig is opgeladen: Verwijder de accu uit de oplader 14. Trek daarna het aansluitsnoer met netstekker 15 van de oplader uit het stopcontact.

Bodemplaat instellen

(Afb. E)

WAARSCHUWING!

Schakel het product uit, verwijder de accu 8 en laat het product afkoelen voordat u aanpassingen uitvoert!

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Zaagbladen kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen als u zaagbladen hanteert.

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Verwijder het zaagblad uit het product, voordat u de bodemplaat 4 instelt (zie "Zaagblad inzetten/verwijderen").
Gebruik het product niet zonder gemonteerde bodemplaat 4.

De bodemplaat 4 kan in verschillende standen worden versteld en gedraaid, voor aanpassing aan het werkstuk.

Bodemplaat 4 ontgrendelen: Draai de ontgrendelingshendel 1 tegen de klok in.
Stel door in- of uittrekken de gewenste positie van de bodemplaat 4 in.
Bodemplaat 4 vergrendelen: Draai de ontgrendelingshendel 1 met de klok mee.

- Zaagblad inzetten/ verwijderen

WAARSCHUWING!

Schakel het product uit, verwijder de accu 8 en laat het product afkoelen voordat u aanpassingen uitvoert!

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Zaagbladen kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen als u zaagbladen hanteert.

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Gebruik geen botte, verbogen of beschadigde zaagbladen.
Gebruik altijd een zaagblad dat geschikt is voor de taak.

Zaagblad inzetten

(Afb. F)

Draai de spankopmoer 2 tegen de wijzers van de klok in.
Plaats het zaagblad in de zaagbladhouder 3.
Laat de spankopmoer 2 los zodat deze weer terugdraait naar zijn beginstand.
Vóór het gebruik: Trek aan het zaagblad en controleer of het stevig vast zit.

Zaagblad verwijderen

(Afb. G)

Draai de spankopmoer 2 tegen de wijzers van de klok in.
■ Trek het zaagblad uit de zaagbladhoude 3.
Laat de spankopmoer 2 los zodat deze weer terugdraait naar zijn beginstand.

TIP

Voor bepaalde werkzaamheden kan het zaagblad ook over 180° gedraaid worden gebruikt.

In- en uitschakelen

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Draag altijd veiligheidshandschoenen als u het product hanteert of ermee werkt.

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Let er vóór het inschakelen op dat het zaagblad het werkstuk niet raakt.
Let tijdens het werken op een veilige stand. Houd de voorste 9 en achterste handgreep 7 van het product altijd met beide handen vast (afb. H).
Houd uw handen uit de buurt van het zaagblad als het product in werking is.

TIP

De aan/uit-schakelaar 6 kan niet worden vastgezet.

(Afb. I)

Inschakelen: Los de inschakelblokkering 5, terwijl u deze links of rechts indrukt.
Druk op de aan/uit-schakelaar 6 en houd deze ingedrukt.
Regel de snelheid naar behoefte (zie "Snelheidsregeling").
Uitschakelen: Laat de aan/uit-schakelaar 6 los.
Na het loslaten van de aan/uit-schakelaar keert de inschakelblokkering 5 automatisch terug naar de uitgangspositie.

Snelheidsregeling

U kunt de snelheid regelen door harder of minder hard op de aan/uit-schakelaar 6 te drukken:

Werkdruk Snelheid

Lichte druk: Lager

Grote druk: Hoger

LED-werklamp

Dit product beschikt over een LED-werklamp 10 waarmee de werkplek kan worden verlicht en om het zicht in slecht verlichte werkomgevingen te verbeteren.

De LED-werklamp ^10 gaat automatisch aan zodra het product wordt ingeschakeld.

TIP

De LED-werklamp 10 blijft nog ca. 10 seconden branden nadat het product is uitgeschakeld.

Proefdraaien

TIP

Laat het apparaat vóór de eerste werkzaamheden en na iedere wisseling van het zaagblad zonder belasting proefdraaien. Schakel het product onmiddellijk uit, als het zaagblad onregelmatig beweegt, er aanzienlijke trillingen optreden of er abnormale geluiden zijn te horen.

● Tips voor het werken met het product

⚠️ VOORZICHTIG! RISICO OP LETSEL EN MATERIÈLE SCHADE!

Draag werkhandschoenen als u met een zaagblad werkt. Zo vermijd u snijwonden.
Gebruik geen botte, gebarsten, verbogen of beschadigde zaagbladen.
Controleer het werkstuk vóór het zagen op verborgen vreemde voorwerpen, zoals spijkers of schroeven. Verwijder deze.
Plaats altijd een passend zaagblad.
Zet het werkstuk vast op de werkbank met behulp van klemvoorzieningen.
Oefen slechts net zoveel druk uit als voor het zagen noodzakelijk is. Het zaagblad kan bij overmatige druk verbuigen en breken.
Schakel het product onmiddellijk uit, als het zaagblad klem komt te zitten. Trek de zaagsnede uit elkaar en trek het zaagblad er voorzichtig uit.
Ga bij werkzaamheden altijd aan de zijkant van het product staan.
Zorg ervoor dat de werkplek geventileerd wordt.
Vermijd overbelasting van het product tijdens het werken.

Gewoon zagen

• Overtuig u ervan dat het zaagblad het werkstuk niet raakt. Schakel het product pas dan in.
  Plaats de bodemplaat 4 op het werkstuk.
  ■ Zaag met gelijkmatige druk in een gelijkmatige voorwaartse beweging. U kunt horizontaal, diagonaal of verticaal zagen.
  Na voltooiing van de werkzaamheden: Schakel het product eerst uit. Trek dan het zaagblad uit het werkstuk.

Invalzagen

(Afb. J)

Invalzagen is een zeer veeleisende techniek en brengt een hoger risico op letsel met zich mee. Pas deze techniek uitsluitend toe als u hiermee vertrouwd bent.
Invalsneden mogen uitsluitend worden uitgevoerd bij zachte materialen, zoals hout of gipskarton en met korte zaagbladen (max. 150 mm lengte). Es bestaat gevaar voor terugslag en letsel.
Zet de voorkant van de bodemplaat 4 op het werkstuk, zodat het zaagblad het werkstuk niet raakt.
Schakel het product in. Laat het zaagblad langzaam in het werkstuk zakken.
Als u door de hele diepte van het werkstuk hebt gezaagd, zaag dan gewoon verder.

Vlak doorslijpen

(Afb. K)

U kunt met elastische bimetalen zaagbladen bijv. waterleidingen op gelijke hoogte met de wand doorzagen.
Let erop dat het zaagblad altijd langer is dan de buisdiameter. Es bestaat gevaar voor terugslag en letsel.

● Product met de app Lidl Home verbinden

- Bluetooth-functie van de accu in-/uitschakelen

☐ Houd de knop 12 op de accu 8 3 seconden lang ingedrukt om de Bluetooth-functie te activeren. De oranje LED van de lading-sniveau-LED's 13 brandt. De Bluetooth-functie is ingeschakeld.

☐ Houd de knop 12 op de accu 8 10 seconden lang ingedrukt om de Bluetooth-functie uit te schakelen. De oranje LED van de ladingsniveau-LED's 13 gaat uit. De Bluetooth-functie is uitgeschakeld. In de app Lidl Home wordt het product als offline weergegeven.

Product met de app Lidl Home verbinden

TIP

Het product kan alleen met de app Lidl Home worden verbonden als de accu 8 in het product is geplaatst.

Alleen Smart Performance oplaadbare accu's kunnen met de app Lidl Home worden verbonden.

☐ Houd de knop 12 op de accu 8 3 seconden lang ingedrukt om de Bluetooth-functie in te schakelen.
□ Activeer de Bluetooth-functie van uw smartphone.
□ Open de app Lidl Home.
Er zijn 3 verschillende manieren om het product te verbinden met de app Lidl Home:

Verbind het product voor de eerste keer met de app Lidl Home:

1. Selecteer Apparaat toevoegen op het tabblad ⏻. De app Lidl Home scant de beschikbare apparaten. De app Lidl Home geeft aan of er beschikbare apparaten zijn gevonden.

TIP

Als de app Lidl Home geen beschikbare apparaten vindt, ga dan verder met "Geen automatische suggestie van beschikbare apparaten".

1. Tik op Toevoegen om de beschikbare apparaten in de lijst weer te geven.
2. Tik op √ om de accu 8 te selecteren.

TIP

Selecteer telkens slechts één apparaat. Indien voor andere producten vinkjes aanwezig zijn: Tik op √ om de markeringen te verwijderen.

1. Tik op +.
2. Tik op Gereed om de verbinding te bevestigen. De accu 8 wordt op het tabblad ⏻ weergegeven en kan worden geselecteerd.
3. Selecteer de accu 8. Informatie over de accu-sabelzaag "PSSAP 20 Li C4 (2201)" kunt u vinden onder Apparaatinformatie.

TIP

Indien Smart apparaat niet verbonden onder Apparaatinformatie wordt weergegeven: Controleer of de accu 8 in het product is geplaatst. Controleer of de LED voor de verbindingsstatus 19 continu brandt.
Als de LED voor de verbindingsstatus 19 niet continu brandt: Plaats de accu 8 in de accu-sabelzaag. Druk op 5 seconden lang op de aan/ uit-schakelaar/snelheidsregeling 6. De LED voor de verbindingsstatus knippert enkele seconden lang en brandt vervolgens continu. De accu-sabelzaag "PSSAP 20 Li C4 (2201)" wordt onder Apparaatinformatie weergegeven.

De producten waren al verbonden met de app Lidl Home:

□ Tik + op het tabblad. De app Lidl

Home scant de beschikbare apparaten. De app Lidl Home geeft aan of er beschikbare apparaten zijn gevonden.

TIP

Als de app Lidl Home geen beschikbare apparaten vindt, ga dan verder met "Geen automatische suggestie van beschikbare apparaten".

Geen automatische suggestie van beschikbare apparaten:

1. Tik op het + tabblad
2. Selecteer Andere in de balk aan de linkerkant.
3. Selecteer Andere-2. De aanduiding knippert snel. De app Lidl Home scant de beschikbare apparaten.
4. Tik op + om de accu 8 te selecteren en de accu aan de app toe te voegen.
5. Tik op Verder.
6. Tik op Gereed. De overzichtspagina van de accu 8 wordt weergegeven.
7. De informatie over de accu-sabelzaag "PSSAP 20 Li C4 (2201)" kunt u vinden onder Apparaatinformatie.

TIP

Door het updaten van de firmware kunnen de functies van de app Lidl Home veranderen.

● Functies van de app Lidl Home

Als u een accu selecteert, gaat u naar de overzichtspagina van de accu.

Smart-accu

Beknopt overzicht (boven)

In het bovenste venster wordt een beknopt overzicht van de accu en de volgende details weergegeven:

-actuele temperatuur
-Status
-Tijd tot volledige ontlading
-Laadtoestand in %

□ Als u in het venster naar rechts veegt, bladert u door diagrammen, die de volgende details weergeven:

-de temperatuurcurve (de rode lijn geeft de oververhittingsdrempel aan. De zwarte lijn toont de actuele accutemperatuur.)
-de laadstroomcurve
-de ontlaadstroomcurve
-de capaciteitscurve

Accu vergrendelen

☐ PIN-code vastleggen om de accu te vergrendelen en te ontgrendelen.

Accu-bedrijfsmodus

□ Bedrijfsmodi selecteren:

• Vermogen
• Balans
• ECO
• Expert

In de modus Expert kunt u zelf de lage ontlaadspanning en de maximale continue ontlaadstroom instellen.

Kennisgeving

☐ Oververhittingsalarm activeren of deactiveren:

-Ontvang een bericht op uw smartphone als de accu de oververhittingsdrempel overschrijdt.
-Activeer of deactiveer de berichtinstellingen via het veld Oververhittingsalarm-schakelaar.

□ Laadtoestandsaanduiding in-/uitschakelen:

-Schakel de laadtoestandsaanduiding van de accu via het veld Accu-ID in of uit. De laadtoestandsaanduiding van de accu gaat na een korte tijd automatisch uit.

°F/°C-schakelaar

□ Tussen graden Celsius en graden Fahrenheit schakelen.

Informatie

□ Overzicht van informatie over de accu.

Statistieken

□ Weergave van de volgende details:

-Aantal laadcycli
-Aantal ontlaadcycli
-Totale looptijd

Instellingen

□ Na de selectie van de accu vindt u rechtsboven het symbool.
□ Als u het symbool boven indrukt, kunt u de volgende wijzigingen aan de accu uitvoeren:
- Symbol - een nieuwe afbeelding toewijzen
- Name - een nieuwe naam geven - Locatie - een nieuwe locatie toewijzen
□ U kunt in dit menu ook Apparaatinformatie openen.

Apparaat vrijgeven

□ Voor andere gebruikers uit hetzelfde huishouden het gebruik van de accu via de app Lidl Home vrijgeven.

FAQ

□ Firmware controlleren
□ Firmware via Firmware-actualisatie controleren bijwerken.

Apparaat verwijderen

□ Zie "Product ontkoppelen en gegevens uit de app wissen"

Accu-sabelzaag

Als u Apparaatinformatie "PSSAP 20 Li C4 (2201)" onder Accu selecteert, wordt de overzichtspagina van de accu-sabelzagen met de volgende details weergegeven:

-Nummer van het elektrisch gereedschap
-Naam van het elektrisch gereedschap
-Ontlaadstroom (in ampère)
-Draaisnelheid van de motor (omw/min)

Gereedschap-bedrijfsmodus

□ Bedrijfsmodi selecteren:
- Vermogen - maakt een hogere ontlaadstroom voor zware werkzaamheden mogelijk
- ECO

Lichtuitschakelvertraging instellen

☐ De LED-werklamp 10 brandt nog enige tijd na het uitschakelen. Deze tijd kan van 1 tot 99 seconden worden ingesteld.

Gebruiksstatistieken

☐ De gebruiksstatistieken van de accusabelzagen worden als volgt weergegeven:
-Totale looptijd
-Aantal veiligheidsmechanismen voor oververhitting
-Aantal stilstanden
-Aantal veiligheidsmechanismen voor overstroom

Firmwareversie

□ Controle van de firmware van het elektrisch gereedschap:
-Als naast de versie een rode punt wordt weergegeven, betekent dit dat er een nieuwe firmwareversie beschikbaar is. Als u Firmwareversie selecteert, kunt u
selecteren. De balk voor de status van de actualisatie toont de overdracht van de nieuwe firmware op de accu.
□ Actualisatie geslaagd betekent dat de nieuwe firmware succesvol op de accu is overgedragen. De accu wordt van de app Lidl Home ontkoppeld. De actualisering van de firmware start.

Actualisering van de firmware

BELANGRIJK!

Tijdens de actualisatie van de firmware knippert de LED voor de verbindingsstatus 19 5× per seconde. Ontkoppel tijdens de actualisatie de Smart-accu niet van de accu-sabelzaag, omdat de accu-sabelzaag onbruikbaar wordt als de actualisatie mislukt. Tijdens de actualisatie reageert de accu-sabelzaag niet op opdrachten, bijv. activeren van de aan/uit-schakelaar. Het actualisatieproces vereist ca. 5 minuten. Als de firmware succesvol is bijgewerkt, knippert de LED voor de verbindingsstatus 5 seconden lang 1× per seconde. De accu-sabelzaag is nu weer klaar voor gebruik. U kunt de accu met de app Lidl Home verbinden, door de stappen in het hoofdstuk "Product met de app Lidl Home verbinden" op te volgen.

- Verbinding met de accusabelzaag herstellen

BELANGRIJK!

Als de LED voor de verbindingsstatus 19 afwisselend 1× resp. 5× per seconden knippert, betekent dit dat de verbinding is onderbroken. Een van de redenen is het ontkoppelen van de accu van de accu-sabelzaag tijdens de actualisatie van de firmware. De accu-sabelzaag blijft net zo lang onbruikbaar, totdat u de verbinding hebt hersteld.

Ga als volgt te werk om de verbinding met de accu-sabelzaag te herstellen:

1. Bevestig de accu op de accu-sabelzaag.
2. Maak de inschakelblokkering 5 los.

3. Druk de aan/uit-schakelaar/snelheidsregeling 6 in. De LED voor de verbindingsstatus 19 knippert afwisselend 1× resp. 5× per seconde.

4. Activeer Bluetooth op uw mobiele telefoon.

5. Houd de knop (laadtoestand) 12 op de Smart-accu 3 seconden lang ingedrukt om te garanderen dat Bluetooth op de accu is geactiveerd.

6. Verbind de accu met de app Lidl Home, (zie "Product met de app Lidl Home verbinden").

7. Selecteert Apparaatinformatie "PSSAP 20 Li C4 (2201)" onder Accu. De overzichtspagina van de accu-sabelzaag wordt weergegeven.

8. Selecteer Firmwareversie en werk de firmware bij.

9. Na een geslaagde firmware-update moet de verbinding met de accu-sabelzaag zijn hersteld en de accu-sabelzaag gereed voor gebruik zijn.

- Resetten naar fabrieksinstellingen

□ Selecteer Opnieuw instellen om de firmware terug te zetten naar de fabrieksinstellingen.

U vindt de complete richtlijn gegevensbescherming onder het tabblad 📁 onder Richtlijn gegevensbescherming.

Product ontkoppelen en gegevens uit de app wissen

1. Selecteer onder het tabblad het product dat u ontkoppelt en waarvan u de gegevens wilt wissen.
2. Selecteer rechtsboven het symbool ♦.
3. Selecteer Apparaat verwijderen
4. Om de gegevens te wissen, selecteert u Koppel los en wis alle gegevens. Indien u nu het product wilt loskoppelen, zonder de gegevens te wissen, selecteert u Loskoppelen.

- Problemen met de app – FAQ

1. Selecteert uit de productlijst de accu waarover u vragen hebt.
2. Selecteer rechtsboven het symbool
3. Selecteer onder Andere de optie FAQ (frequently asked questions = vaak gestelde vragen).

● Schoonmaken en onderhoud

⚠ WAARSCHUWING!

Schakel het product uit, verwijder de accu 8 en laat het product afkoelen voordat u inspectie-, onderhouds- of schoonmaakwerkzaamheden uitvoert!

Schoonmaken

Let erop dat er geen vloeistof in het binnenste van het product terechtkomt.
Houd het product altijd schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
■ Regelmatig deugdelijk schoonmaken helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.

Maak het product met een droge doek schoon. Gebruik een zachte borstel voor moeilijk toegankelijke plaatsen.
Houd vooral de ventilatieopeningen met een doek en een zachte borstel vrij van verontreinigingen en stof.
De ventilatieopeningen moeten altijd vrij worden gehouden.

TIP

Gebruik geen chemische, alkalische, schurende of andere agressieve schoonmaak- en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.

Onderhoud

• Controleer het product en de hulpstukken (bijv. zaagbladen) vóór en na ieder gebruik op slijtage en beschadigingen. Vervang deze indien nodig door nieuwe, zoals in deze gebruiksaanwijzing is beschreven. Neem daarbij de technische vereisten in acht (zie "Technische gegevens").
• Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en juiste bevestiging. Vervang deze eventueel.
  Vervang een bot, verbogen of anderszins beschadigd zaagblad.

Reparatie

Er bevinden zich in het product geen onderdelen die door de gebruiker kunnen worden gerepareerd. Neem contact op met een gekwalificeerde vakkracht om het product te controleren en te repareren.

Opbergen

Maak het product schoon zoals hierboven is beschreven.
Sla het product en de accessoires hiervan op een donkere, droge, vorstvrije en goed geventileerde plaats op.

Berg het product altijd op een voor kinderen onbereikbare plek op. De optimale temperatuur voor langdurige opslag (langer dan 3 maanden) ligt tussen +20 en +26 °C.
Berg het product op in de draagkoffe 18.

Tips voor de accu

Sla de accu 8 alleen op als deze deels is opgeladen. Het ladingsniveau moet tussen 40 en 60 % liggen (rode en oranje ladingsniveau-LEDs 13 branden) als het product voor langere tijd wordt opgeborgen.
- Controleer tijdens een langere opbergperiode ongeveer iedere 3 maanden het ladingsniveau van de accu's 8. Laad indien nodig bij.

Transport

Transporteer het product in de draagkoffer 18.
Bescherm het product tegen stoten en sterke trillingen, die vooral optreden bij transport in voertuigen.
■ Zeker het product tegen verschuiven en kantelen.

Afvoer

Verpakking:

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpak- kingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunst- stoffen/20-22: papier en vezelpla- ten/80-98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen/accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen/accu's en/of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen/accu's!

Verwijder de batterijen/het accupack uit het product alvorens het af te voeren.

Batterijen/accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen/accu's daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 5 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 5 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

U heeft op de accu een garantie van 1 jaar vanaf de aankoopdatum.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 391001_2201) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande serviceafdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL Service Nederland

Tel.: [phone]

EG-verklaring van overeenstemming

EG-VERKLARING VAN OVEREENSTEMMING

IAN: 391001_2201

Productidentificatie: "Parkside" Accu-sabelzaag

Modelnummer: HG09588

Het hierboven beschreven voorwerp is in overeenstemming met de desbetreffende harmonisatiewetgeving van de Unie:

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Vermelding van de toegepaste relevante geharmoniseerde normen of van de andere technische specificaties waarop de conformiteitsverklaring betrekking heeft:

Nr. / Onderdelen

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-11:2016/A1:2020

Directive 2014/30/EU

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:

Nr. / Onderdelen

Richtlijn 2011/65/EU

EN IEC 63000:2018

Houder van de technische documentatie: OWIM GmbH & Co.KG

Ondertekend voor en namens:

Deze verklaring van overeenstemming wordt onder de uitsluitende verantwoordelijkheid van de fabrikant verstrekt.

Vertaling van de originele verklaring van overeenkomst

Neckarsulm

Plaats

18.07.2022

Datum

Benjamin/Steeb

Managing Director
