Termék típusa	Vezeték nélküli szúrófűrész
Márka	Parkside
Modell	PSSAP 20 Li C4
Névleges feszültség	20 V
Üresjárati löketszám	0 – 3000 min⁻¹
Lapi löket	22 mm
Maximális vágási kapacitás (fa)	150 mm
Maximális vágási kapacitás (acél)	15 mm
Maximális vágási kapacitás (színesfémek)	20 mm
Maximális vágási kapacitás (fémcső)	100 mm
Lapitartó típusa	Standard
Akkumulátor típusa	Lítium-ion, 20 V, 8 Ah (kompatibilis az X 20 V Team rendszerrel)
Töltési idő (8 Ah akku)	120 perc
Töltő	PLG 20 C3, bemenet 230-240 V~, 50 Hz, kimenet 21,5 V / 4,5 A
LED világítás	Igen, beépített
Kapcsolódás	Bluetooth a Lidl Home alkalmazáshoz
Hangnyomásszint (LpA)	89 dB(A)
Hangteljesítményszint (LWA)	100 dB(A)
Termékgarancia	5 év
Akkugarancia	1 év
Csomagolás tartalma	Szúrófűrész, 8 Ah akku, gyorstöltő, tároló doboz, 2 fűrészlap (fa/fém), gyors útmutató

Gyakran ismételt kérdések - PSSAP 20 Li C4 PARKSIDE

Hogyan cseréljem ki a fűrészlapot?

Kapcsolja ki a készüléket, és vegye ki az akkumulátort. Forgassa el a tokmánygyűrűt az óramutató járásával ellentétes irányba, helyezze be vagy távolítsa el a fűrészlapot, majd engedje el a gyűrűt. Viseljen védőkesztyűt.

Milyen típusú akkumulátort használhatok?

Csak kompatibilis Parkside X 20 V Team akkumulátorokat használjon. A mellékelt modell a PAPS 208 A1 (8 Ah). A teljes listát lásd a használati útmutatóban.

Hogyan töltsem fel az akkumulátort?

Helyezze az akkumulátort a PLG 20 C3 töltőbe, csatlakoztassa a töltőt a hálózati aljzathoz. A LED-ek jelzik az állapotot: folyamatos piros = töltés, folyamatos zöld = teljesen feltöltve.

Mi a maximális vágási kapacitás?

Fa: 150 mm, acél: 15 mm, színesfémek: 20 mm, fémcsövek: 100 mm. Használja a megfelelő fűrészlapot.

Hogyan csatlakoztassam a fűrészt a Lidl Home alkalmazáshoz?

Aktiválja az akkumulátor Bluetooth-ját a töltöttségi szint gomb 3 másodpercig történő lenyomásával. Nyissa meg az alkalmazást, és kövesse az utasításokat az eszköz hozzáadásához. Az akkumulátornak a fűrészben kell lennie.

Mi a teendő, ha a fűrészlap beszorul?

Azonnal engedje el a be/ki kapcsolót, vegye ki az akkumulátort, majd óvatosan szabadítsa ki a fűrészlapot. Viseljen kesztyűt a sérülések elkerülése érdekében.

Hogyan tisztítsam és karbantartsam a fűrészt?

Kapcsolja ki a készüléket, és vegye ki az akkumulátort. Tisztítsa meg egy száraz ruhával és egy puha kefével. Ne használjon agresszív tisztítószereket. Rendszeresen ellenőrizze a fűrészlap állapotát.

Használhatom a fűrészt fa és fém mellett más anyagokhoz is?

Igen, vághat műanyagot és gipszkartont, de nem vághat követ vagy a maximális vágási kapacitást meghaladó anyagokat. Használja a megfelelő fűrészlapot.

Hogyan állítsam be az alaplapot?

Kapcsolja ki a készüléket, és vegye ki az akkumulátort. Oldja ki az alaplapot a reteszelőkar óramutató járásával ellentétes irányba történő elforgatásával, állítsa be a pozíciót, majd zárja le az óramutató járásával megegyező irányba forgatva.

Mennyi a garancia időtartama?

A termék 5 év garanciával rendelkezik, az akkumulátor pedig 1 év garanciával a vásárlás dátumától számítva. Őrizze meg a blokkot.

HASZNÁLATI ÚTMUTATÓ PSSAP 20 Li C4 PARKSIDE

Kezelési és biztonsági utalások

Eredeti használati utasítás fordítása

SI

AKUMULATORSKA SABLJASTA ŽAGA 20 V

Akumulátorová PAPS 208 A1 * sada

Parkside 20 V Akumulátorová sada

Akumulátor PAPS 208 A1 \*

Typ: Lítium-iónový Menovité napätie: 20 V ---

Kapacita: 8 Ah

Felhasznált figyelmeztető jelzések és szimbólumok.... Oldal 230

Bevezető Oldal 230

Rendeltetésszerű használat .... Oldal 230

A csomagolás tartalma .... Oldal 231

Szüksége lesz az alábbiakra (a Lidl Home alkalmazással történő használathoz) ..... Oldal 231

A részegységek leírása .... Oldal 231

Müszaki adatok .... Oldal 231

A márkajelzésre vonatkozó megjegyzés .... Oldal 233

Biztonsági utasítások Oldal 233

Általános biztonsági utasítások elektromos szerszámokhoz .... Oldal 233

Biztonsági utasítások kardfűrészekhez. Oldal 236

A rezgés és a zaj csökkentése .... Oldal 237

Teendők vészhelyzet esetén.... Oldal 237

További kockázatok .... Oldal 238

Biztonsági utasítások töltőkészülékekhez .... Oldal 238

Mielött először használná.... Oldal 239

Tartozékok Oldal 239

Kezelés.... Oldal 239

Az akkumulátorcsomag kivétele és behelyezése .... Oldal 239

Az akkumulátorcsomag töltési szintjének ellenőrzése .... Oldal 239

Az akkumulátorcsomag feltöltése .... Oldal 239

A talplemez beállítása .... Oldal 240

A fűrészlap behelyezése és kivétele.... Oldal 240

Be- és kikapcsolás .... Oldal 241

A sebesség szabályozása .... Oldal 241

LED munkalámpa .... Oldal 241

Próbaüzem.... Oldal 242

Utasítások a munkához Oldal 242

A termék csatlakoztatása a Lidl Home alkalmazáshoz ..... Oldal 242

Az akkumulátor Bluetooth funkciójának be- és kikapcsolása. .... Oldal 242

A termék csatlakoztatása a Lidl Home alkalmazáshoz .... Oldal 243

A Lidl Home alkalmazás funkciói.... Oldal 244

Intelligens akkumulátorcsomag .... Oldal 244

Akkus kardfúrész .... Oldal 245

A csatlakozás helyreállítása az akkus kardfűrésszel .... Oldal 246

Gyári beállítások visszaállítása .... Oldal 246

Adatvédelmi szabályzat. Oldal 246

Termék leválasztása és az alkalmazásban lévő adatok törlése. .... Oldal 246

Problémák az alkalmazással - GYIK. Oldal 246

Tisztítás és ápolás .... Oldal 246

Tisztítás.... Oldal 246

Karbantartás .... Oldal 247

Javítás. Oldal 247

Tárolás .... Oldal 247

Szállítás .... Oldal 247

Mentesítés .... Oldal 247

Garancia .... Oldal 248

Garanciális ügyek lebonyolítása .... Oldal 248

Szerviz Oldal 248

EK megfelelőségi nyilatkozat.... Oldal 249

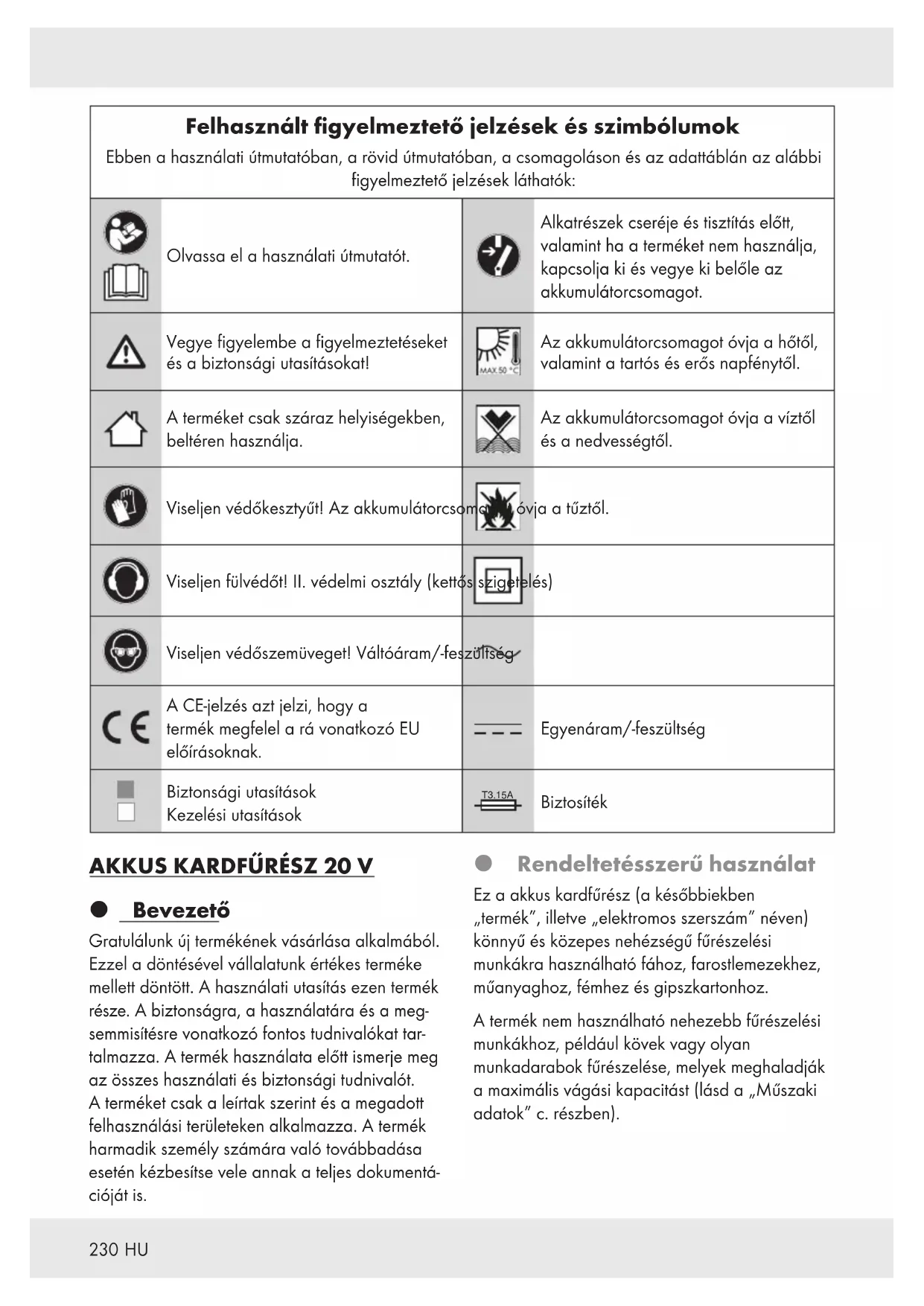

Felhasznált figyelmeztető jelzések és szimbólumokEbben a használati útmutatóban, a rövid útmutatóban, a csomagoláson és az adattáblán az alábbi figyelmeztető jelzések láthatók:
	Olvassa el a használati útmutatót.		Alkatrészek cseréje és tisztítás előtt, valamint ha a terméket nem használja, kapcsolja ki és vegye ki belőle az akkumulátorcsomagot.
	Vegye figyelembe a figyelmeztetéseket és a biztonsági utasításokat!		Az akkumulátorcsomagot óvja a hőtől, valamint a tartós és erős napfénytől.
	A terméket csak száraz helyiségekben, beltéren használja.		Az akkumulátorcsomagot óvja a víztől és a nedvességtől.
	Viseljen védőkesztyűt! Az akkumulátorcsom	óvja a tűztől.
	Viseljen fülvédőt! II. védelmi osztály (kettős	elés)
	Viseljen védőszemüveget! Váltóáram/-feszi
	A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.		Egyenáram/-feszültség
[wezi]	Biztonsági utasítások Kezelési utasítások		Biztosíték

AKKUS KARDFÜRÉSZ 20 V

Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

Ez a akkus kardfűrész (a későbbiekben „termék”, illetve „elektromos szerszám” néven) könnyű és közepes nehézségű fűrészelési munkákra használható fához, farostlemezekhez, műanyaghoz, fémhez és gipszkartonhoz.

A termék nem használható nehezebb fürészelési munkákhoz, például kövek vagy olyan munkadarabok fürészelése, melyek meghaladják a maximális vágási kapacitást (lásd a „Műszaki adatok” c. részben).

A kardfűrészeket mindig rendeltetésüknek megfelelő módon használja! Kardfűrészek vásárlása és használata során vegye figyelembe a termék műszaki előírásait (lásd a „Műszaki adatok” c. részben).

A termék LED munkalámpája 10 a közvetlen munkaterület megvilágítására használható.

A termék más használati módjai, módosításai nem rendeltetésszerűnek minősülnek és életveszély, sérülések és károk kockázatával járnak. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét. A terméket nem üzleti felhasználásra, vagy egyéb alkalmazásra szánták.

A csomagolás tartalma

FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

1x Akkus kardfűrész 20 V PSSAP 20 Li C4
1x Akkumulátorcsomag PAPS 208 A1 *
1x Gyorstöltő készülék PLG 20 C3 *
1x Hordozókoffer
1x Fürészlap fához
1x Fürészlap fémhez
1x Rövid útmutató

- Szüksége lesz az alábbiakra (a Lidl Home alkalmazással történő használathoz)

Mobilkészülék:

iOS 9.0, vagy annál újabb

Android 5.0, vagy annál újabb

A részegységek leírása

A ábra:

1 Zárkar
2 Tokmánygyűrű
3 Fúrészlapfelfogó
4 Talplemez

5 Kapcsolózár
6 Be-/kikapcsoló gomb/sebesség-szabályozó
7 Hátsó fogó
8 Akkumulátorcsomag *
9 Elülső fogó
10LED munkalámpa
19Csatlakozási állapotjelző LED

B ábra:

8 Akkumulátorcsomag *
11 Az akkumulátorcsomag kioldógombja
12 gomb (töltöttségi szint)
13 Töltöttségjelző LED-ek (piros/narancssárga/zöld)

Cábra:

8 Akkumulátorcsomag *
14Töltőkészülék (gyorstöltő készülék) *
15Elektromos vezeték csatlakozóval
16Töltési LED lámpa - piros
17Töltési LED lámpa - zöld

Nincs ábrázolva:

18Hordozókoffer

* Az akkumulátor és a gyorstöltő készülék nincs mellékelve

Műszaki adatok

Akkus kardfürész PSSAP 20 Li C4

Névleges feszültség: 20 V

Löketszám: 0-3000 min

-1

Lökethossz: 22 mm

A fűrészlapfelfogó

típusa: Szabványos

Maximális vágókapacitás:

Fa: 150 mm

Acél: 15 mm

Színesfém: 20 mm

Fémcső: 100 mm

Akkumulátorcsomag PAPS 208 A1 \*

Típus: Lítium-ion

Névleges feszültség: 20 V ---

Kapacitás: 8 Ah

Energiaérték: 160 Wh

Cellák száma: 10

Frekvencia-teljesítmény: ≤ 20 dBm

Frekvenciatartomány: 2400 és 2483,5 MHz között

Hőmérséklet: max. 50 °C

Gyorstöltö PLG 20 C3 \*

készülék

Bemenet:

Névleges feszültség: 230-240 V\~

Névleges frekvencia: 50 Hz

Névleges teljesítmény: 120 W

Kimenet:

Névleges feszültség: 21,5 V ---

Töltési áram: 4,5 A

Védelmi osztály: II/☐

Biztosíték (belső): 3,15 A/T3.15A

* Az akkumulátor és a gyorstöltő készülék nincs mellékelve

Töltési idő:

• Akkutípus PAP 20 B1, 2 Ah (külön kapható): 35 perc
• Akkutípus PAP 20 B3, PAPS 204 A1, 4 Ah (külön kapható): 60 perc
  ■ Akkutípus PAPS 208 A1, 8 Ah (külön kapható): 120 perc

Ajánlott környezeti hömérséklet:

Töltés közben: +4 és +40 °C között

Működés közben: +4 és +40 °C között

Tárolásnál: +20 és +26 °C között

Zajkibocsájtási értékek

A mért értékek meghatározása az EN 62841 szerint történt. Az elektromos szerszám A besorolású zajszintje tipikusan:

Hangnyomásszint LpA: 89,0 dB(A)

Bizonytalanság K_pA : 5 dB

Hangteljesítményszint LWA: 100,0 dB(A)

Bizonytalanság KWA: 5 dB

Rezgési értékek

A rezgési összérték (háromirányú vektorösszeg)

megállapítása az EN 62841 szerint történt:

Deszkák fürészelése (a mellékelt Parkside HCS fürészlappal)

Fő fogó:

Kéz- és karrezgés q_h,B : 14,388 m/s²

Bizonytalanság K: 1,5 m/s ^2

Segédfogó:

Kéz- és karrezgés q_h,B : 16,212 m/s ^2

Bizonytalanság K: 1,5 m/s ^2

Fagerendák fürészelése (a mellékelt Parkside HCS fürészlappal)

Fő fogó:

Kéz- és karrezgés a_n,WB : 12,100 m/s²

Bizonytalanság K: 1,5 m/s ^4

Segédfogó:

Kéz- és karrezgés a_n,WB : 15,210 m/s²

Bizonytalanság K: 1,5 m/s ^2

FIGYELMEZTETÉS!

Viseljen fülvédöt!

MEGJEGYZÉS

A megadott rezgéskibocsátási összérték és a megadott zajkibocsátási érték egy szabványos vizsgálati eljárás során volt megmérve, és alkalmazható egy elektromos szerszám összehasonlítására más szerszámmal.
A megadott rezgéskibocsátási összérték és a megadott zajkibocsátási érték alkalmazható a terhelés előzetes felbecslésére is.

FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényleges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a megmunkálandó munkadarab típusától függően. Próbálja a rezgési és a zajterhelést minél kisebbre csökkenteni. A rezgési terhelés csökkentése érdekében többek között a szerszám használata során viseljen kesztyűt, valamint csökkentse a munkaidőt. Ehhez a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos szerszám kikapcsolt állapotban van, vagy amikor be van kapcsolva, de nincs terhelés alatt).

A márkajelzésre vonatkozó megjegyzés

□ Az iOS és az Apple az Apple Inc. bejegyzett kereskedelmi védjegyei az Egyesült Államokban és más országokban. Az App Store az Apple Inc. bejegyzett kereskedelmi védjegye.
□ Az Android, a Gmail, a Google Play és a Google Assistant * a Google Inc. bejegyzett védjegyei.
☐ A Zigbee a The Zigbee Alliance bejegyzett márkaneve.
☐ A Bluetooth ^® márkanév és a logók a Bluetooth ^® SIG Inc. bejegyzett védjegyei.
□ A védjegy és a Parkside kereskedelmi név annak mindenkori tulajdonosának tulajdona.
□ Minden egyéb név vagy termék a saját tulajdonosa márkaneve vagy bejegyzett márkaneve.
* A Google Assistant bizonyos nyelveke és országokban nem elérhető.

Biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és müszaki adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

1) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.
2) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.
3) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

1) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli csatlakozók és a megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.

2) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fütöberendezések, sütők vagy hütőszekrények. Az áramütés veszélye megnő, ha a teste földelve van.

3) Az elektromos szerszámokat tartsa esötöl, nedvességtöl távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.

4) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hötöl, olajoktól, éles sarkoktól vagy mozgó alkatrészektől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.

5) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés kockázatát.

6) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót (RCD). Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

1) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.

2) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő - az elektromos szerszám használatától függően - lecsökkenti a sérülések kockázatát.

3) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielött az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva. Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.

4) Az elektromos szerszám bekapcsolása előtt a beállító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.

5) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig örizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.

6) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. Tartsa a haját és a ruházatát a mozgó alkatrészektöl távol. A laza ruházatot, ékszereket vagy hajat a készülék mozgó részei elkaphatják.

7) Ha porelszívó- vagy gyűjtőberendezések vannak beszerelve, azok csatlakoztatása és használata legyen megfelelő. A porelszívó berendezések használata csökkenti a por okozta kockázatokat.

8) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt. A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

1) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszá-mot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dol-gozhat, ha azt a megfelelő teljesítmény-tartományon belül használja.

2) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.

3) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel az óvintézkedéssel megelőzi az elektromos szerszám akaratlan bekapcsolását.

4) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.

5) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek kifogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elektromos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszámok gondatlan karbantartása.

6) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan ápolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.

7) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.

8) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen. A csúszós fogantyúk és fogófelületek miatt nem biztosítható az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Az akkumulátoros szerszám használata és kezelése

1) Akkumulátoros szerszámokat csak olyan töltőkészülékekkel töltsön fel, melyeket a gyártó ajánl. Egy olyan töltőkészülék, mely csak bizonyos típusú akkumulátorokhoz alkalmas, más akkumulátorokkal történő használat esetén tűzveszélyt okozhat.

2) Az elektromos szerszámokban csak a hozzájuk készült akkumulátorokat használja. Más akkumulátorok használata sérülésekhez és tűzveszélyhez vezethet.

3) A használaton kívüli akkumulátorokat tartsa iratkapcsoktól, pénzérméktől, kulcsoktól, tűktől, csavaroktól vagy más olyan kisméretű fém tárgyaktól távol, melyek összeköttetést hozhatnak létre a csatolópontok között. Az akkumulátor csatolópontjai közötti rövidzárlat égési sérülésekhez vagy tűzesethez vezethet.
4) Helytelen használat esetén az akkumulátor kifolyhat. Kerülje az érintkezést a folyadékkal. Akaratlan érintkezés esetén öblítse le vízzel. Ha a folyadék a szembe kerül, további orvosi segítségre is szükség van. A kilépő akkumulátorfolyadék bőrirritációkat és egési sérüléseket okoz.
5) Ne használjon sérült vagy módosított akkumulátorokat. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, és tűzesetet, robbanást vagy sérüléseket okozhatnak.
6) Az akkumulátort ne tegye ki tűznek vagy magas hőmérsékleteknek. A tűz vagy a 130 °C feletti hőmérséklet robbanáshoz vezethet.
7) Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot a kezelési útmutatóban megadott hőmérsékleti tartományon kívül. A helytelen vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkreteheti az akkumulátort, valamint tűzeset veszélyével jár.

Javítás

1) Az elektromos szerszám javítási munkálatait bizza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.

2) Soha ne próbálja az akkumulátort megjavítani, ha az megsérült. Az akkumulátorok javítási munkálatait csak a gyártó vagy annak a meghatalmazott ügyfélszolgálata végezheti.

- Biztonsági utasítások kardfűrészekhez

1) Az elektromos szerszámot csak a szigetelt fogófelületeinél tartsa, ha olyan munkákat végez, melyek során a szerszámbetét rejtett elektromos vezetékeket érhet. Feszültség alatt lévő vezetékekkel történő érintkezés során a készülék fém részei is feszültség alá kerülnek, ami áramütéshez vezethet.
2) A munkadarabot rögzítse satu segítségével vagy más módon egy stabil tartófelületen. Ha a munkadarabot csak a kezével vagy a testének támasztva tartja meg, az labilis marad, és elvesztheti felette az irányítást.
3) Tartsa a kezeit a fürészelés területétől távol. Ne nyúljon a munkadarab alá. Ha a kardfűrésszel érintkezik, megsérülhet.
4) Az elektromos szerszámot csak bekapcsolt állapotban vezesse rá a munkadarabra. Ha a szerszámbetét elakad a munkadarabban, visszarúgást okozhat.
5) Ügyeljen arra, hogy a talplemez a fürészelés alatt mindig a munkadarabon fekszik. A kardfürész beakadhat, és az elektromos szerszám feletti irányítás elveszhet.
6) A munka befejezése után kapcsolja ki az elektromos szerszámot, a fürészlapot pedig csak akkor vegye ki a vágásból, amikor az már teljes mértékben leállt. Így megelőzheti a visszarúgást és biztonságosan leteheti az elektromos szerszámot.

7) Csak sérülésmentes, kifogástalan állapotban lévő fűrészlapokat használjon. Az elhajlott vagy tompa fűrészlapok eltörhetnek, rossz vágást eredményeznek és visszarúgást okozhatnak.

8) Kikapcsolás után ne próbálja lefékezni a fűrészlapot annak oldalra nyomásával. A fűrészlap megsérülhet, eltörhet vagy visszarúgást okozhat.

9) Feszítse meg az anyagot rendesen. A munkadarabot ne a kezével vagy a lábával támassza alá. Ne hagyja, hogy a működésben lévő fűrész más tárgyakhoz vagy a talajhoz érjen. Az visszarúgáshoz vezethet.

10) A rejtett vezetékek megtalálásához használjon megfelelő keresőkészülékeket vagy érdeklődjön a helyi közműszolgáltatónál. Elektromos vezetékekkel való érintkezés áramütéshez és tűzesethez, gázvezetékkel való érintkezés pedig robbanáshoz vezethet. Vízvezetékek károsítása anyagi károkhoz és áramütéshez vezethet.

11) Az elektromos szerszámot a munka során tartsa mindkét kezével, és gondoskodjon a stabil állásról.

Két kézzel az elektromos szerszámot biztonságosabban lehet irányítani.

12) Rögzítse a munkadarabot. Szorítóeszközökkel vagy satuval a munkadarabokat biztosabban lehet megtartani, mint kézzel.

13) Mielött az elektromos szerszámot letenné, várja meg, míg az teljes mértékben leáll. A szerszámbetét beakadhat, és az elektromos szerszám feletti irányítás elveszhet.

14) Ne fűrészeljen olyan anyagokat (pl. ólomtartalmú festékeket, lakkokat vagy azbeszttartalmú anyagokat), melyek egészségre ártalmas porokat keltenek.

A rezgés és a zaj csökkentése

Csökkentse a használati időt, alkalmazzon kevesebb rezgéssel és zajjal járó használati módokat, valamint viseljen személyes védőfelszerelést, ezzel csökkentve a rezgés és a zaj hatásait.

Az alábbi intézkedések segítenek a rezgések és a zaj okozta ártalmak csökkentésében:

A terméket kizárólag rendeltetésszerűen, az ebben az útmutatóban leírtak szerint használja.
Ügyeljen a termék kifogástalan állapotára és gondoskodjon a megfelelő karbantartásról.
A termékhez a megfelelő szerszámbetéteket használja, és ügyeljen arra, hogy azok kifogástalan állapotban legyenek.
Tartsa a terméket határozottan a fogóinál, illetve fogófelületeinél.
A termék karbantartását végezze az utasításoknak megfelelően, továbbá ne feledkezzen meg az elégséges kenésről sem (ahol ez szükséges).
A munkafolyamatot tervezze meg úgy, hogy a nagyobb rezgési értékű termékekkel végzett munka nagyobb időintervallumra tudjon eloszlani.

Teendők vészhelyzet esetén

Ismerkedjen meg a termék használatával ennek az útmutatónak a segítségével. Tartsa észben a biztonsági utasításokat, és minden esetben kövesse azokat. Ez segít elkerülni a kockázatokat és veszélyeket.

A termék használata során legyen mindig éber, így időben képes lesz a veszélyek felismerésére és kezelésére. A gyors beavatkozás segít megelőzni a súlyos személyi sérüléseket és anyagi károkat.

Hibás működés esetén azonnal kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot. Vizsgáltassa meg és szükség szerint szereltesse meg egy képzett szakemberrel, mielőtt újra használná.

További kockázatok

Még akkor is megmarad a személyi sérülések és anyagi károk potenciális veszélye, ha a terméket az előírásoknak megfelelően használja. A termék felépítéséből és kialakításából adódóan többek között az alábbi veszélyekkel lehet számolni:

A rezgéssel járó egészségügyi kockázatok, amennyiben a terméket hosszabb ideig használják, illetve a kezelése és a karbantartása nem szakszerűen történik.
Személyi sérülések és anyagi károk kockázata, melyet hibás vágószerszámok, vagy egy rejtett tárgy becsapódása okoz használat közben.
Repülő tárgyak okozta személyi sérülések és anyagi károk veszélye.

MEGJEGYZÉS

A termék működés közben elektromágneses teret kelt! Ez a tér bizonyos körülmények között hatással lehet aktív vagy passzív orvosi implantátumok működésére! A súlyos vagy halálos sérülések veszélyének csökkentése érdekében az orvosi implantátumokkal rendelkező személyek érdeklődjenek orvosuknál vagy az orvosi implantátum gyártójánál, mielőtt a terméket használnák!

- Biztonsági utasítások töltőkészülékekhez

A készüléket akkor használhatják 8 éves és afeletti gyermekek, csökkent testi, érzékszervi vagy szellemi képességű, valamint megfelelő tapasztalattal és tudással nem rendelkező személyek, ha számukra felügyeletet biztosítanak vagy ha utasításokat kapnak a készülék biztonságos használatával kapcsolatban és megértik az azzal járó veszélyeket.

A gyermekek nem játszhatnak a készülékkel.

A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül.

Ne töltsön újra nem újratölthető akkumulátorokat. Ennek az utasításnak a figyelmen kívül hagyása kockázatokkal jár.

Ha az elektromos vezeték megsérül, a kockázatok elkerülése érdekében azt a gyártónak, az ügyfélszolgálatának, vagy egy annak megfelelő képzettségű szakembernek kell kicserélnie.

Óvja az elektromos részeket a nedvességtől. Az áramütés elkerülése érdekében ezeket ne merítse vízbe vagy más folyadékokba. A készüléket soha ne tartsa folyó víz alá. Kövesse a tisztításra, karbantartásra és javításra vonatkozó utasításokat.

A készülék csak beltéri használatra alkalmas.

FIGYELEM! A töltőkészülék kizárólag az alábbi típusú akkumulátorcsomagok feltöltésére használható:

Parkside 20 V Akkumulátorcsomag

PAP 20 B1 2 Ah 5 cella

PAP 20 B3 4 Ah 10 cella

PAPS 204 A1 4 Ah 5 cella

PAPS 208 A1 8 Ah 10 cella

Az akkumulátor kompatibilitásával kapcsolatban a legfrissebb listát a www.lidl.de/akku webcímen találja.

- Mielött először használná

Tartozékok

A termék biztonságos és szakszerű használatához többek között az alábbi kellékekre, illetve szerszámokra, fűrészlapokra van szükség:

Megfelelő fűrészlap

A szerszámokat és a fűrészlapokat szakboltban vásárolhatja meg. A beszerzés során tartsa szem előtt a termék műszaki követelményeit (lásd a „Műszaki adatok” című részt).

Ha bizonytalan, forduljon szakemberhez vagy érdeklődjön a szakboltban.

MEGJEGYZÉS

Ebben a használati útmutatóban tudnivalókat és tanácsokat találhat a különféle fűrészlapokhoz és azok alkalmazási területeihez. Az ábrákon látható fűrészlapok nincsenek feltétlen mellékelve, hanem a termék felhasználási lehetőségeit mutatják be.

Használható akkumulátorcsomagok és töltőkészülékek

Akkumulátorcsomag: Parkside X 20 V Team

Töltőkészülék: Parkside X 20 V Team

Kezelés

Az akkumulátorcsomag kivétele és behelyezése

Az akkumulátorcsomag kivétele:

Nyomja meg az akkumulátorcsomag kioldógombját 11. Vegye ki az akkumulátorcsomagot 8 (D ábra).

Az akkumulátorcsomag

behelyezése: Igazítsa az akkumulátorcsomagot 8 a fogantyúhoz és tolja be. Figyeljen arra, hogy az hallhatóan a helyére rögzüljön.

MEGJEGYZÉS

Amikor az akkumulátorcsomagot 8 a termékbe helyezi és a be-/ kikapcsológombot 6 először megnyomja, a csatlakozási állapotjelző LED 19 3-szor felvillan.

- Az akkumulátorcsomag töltési szintjének ellenőrzése

(B ábra)

Az akkumulátorcsomag töltöttségi szintjének ellenőrzése: Nyomja meg a 12 gombot. A töltöttségjelző LED-ek 13 kigyulladnak:

LED 13 Töltöttségi szint

Piros/narancssárga/zöld Teljes

Piros/narancssárga Közepes Piros Alacsony

Az akkumulátorcsomag feltöltése

(C ábra)

MEGJEGYZÉS

Az akkumulátorcsomagot 8 bármikor feltöltheti anélkül, hogy ezzel csökkentené az élettartamát.
A töltés megszakítása nem árt az akkumulátorcsomagnak 8.

Ha a töltöttségi szint közepes vagy alacsony, használat előtt töltse fel az akkumulátorcsomagot 8.
A töltési LED lámpa (zöld 17 és piros 16) tájékoztatják a töltőkészülék 14 és az akkumulátorcsomag 8 állapotáról:

LED Állapot

A piros színű LED lámpa világít	Azakkumulátorcsomagtöltés alatt van
A zöld színű LED lámpa világít	Azakkumulátorcsomagteljesen fel vanttöltve
A zöld és a piros LED lámpa villog	Azakkumulátorcsomagmeghibásodott
A piros színű LED lámpa villog	Azakkumulátorcsomagtúl hideg vagy túlmeleg

A zöld színű LED

lámpa világít

(akkumulátorcsomag

nélkül)

A töltőkészülék

készen áll

Helyezze be az akkumulátorcsomagot 8 a töltőkészülékbe 14.
Dugja be a töltőkészülék 14 elektromos vezetékének csatlakozóját 15 a konnektorba.
Amikor az akkumulátorcsomag 8 feltöltődött: Vegye ki az akkumulátorcsomagot a töltókészülékból 14. Húzza ki a töltókészülék elektromos vezetékét a csatlakozóval 15 a konnektorból.

A talplemez beállítása

(E ábra)

FIGYELMEZTETÉS!

Beállítások végzése előtt kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 8, majd hagyja a terméket lehülni!

VIGYÁZAT! SÉRÜLÉSVESZÉLY!

A fűrészlapok élesek lehetnek, és a használat során felforrósodhatnak. A fűrészlapok kezelésekor viseljen védőkesztyűt.

VIGYÁZAT! SÉRÜLÉSVESZÉLY!

A talplemez 4 beállítása előtt vegye ki a termékből a fűrészlapot (lásd a „A fűrészlap behelyezése és kivétele” c. részt).
A terméket ne használja a talplemez 4 behelyezése nélkül.

Hogy a talplemez 4 illeszkedjen a munkadarabhoz, azt különböző állásokban be tudja állítani és el tudja fordítani.

A talplemez 4 kioldása: Fordítsa el a zárkart 1 az óramutató járásával ellenkező irányban.
Be- és kihúzással állítsa be a talplemez 4 kívánt pozícióját.
A talplemez 4 rögzítése: Fordítsa el a zárkart 1 az óramutató járásával megegyező irányban.

A fürészlap behelyezése és kivétele

FIGYELMEZTETÉS!

Beállítások végzése előtt kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 8, majd hagyja a terméket lehúlni!

VIGYÁZAT! SÉRÜLÉSVESZÉLY!

A fűrészlapok élesek lehetnek, és a használat során felforrósodhatnak. A fűrészlapok kezelésekor viseljen védőkesztyűt.

⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY!

Ne használjon tompa, hajlott vagy sérült fűrészlapokat.
Mindig az adott feladatra alkalmas fűrészlapot használja.

A fürészlap behelyezése

(F ábra)

Fordítsa el a tokmánygyűrűl 2 az óramutató járásával ellenkező irányban.
- Vezesse be a fűrészlapot a fűrészlapfelfogóba 3.
Engedje el a tokmánygyűrűl 2 úgy, hogy az visszaálljon a kiindulási helyzetébe.
Használat előtt: Húzza meg a fűrészlapot ellenőrizve, hogy az biztonságosan és erősen rögzül-e.

A fürészlap kivétele

(G ábra)

Fordítsa el a tokmánygyűrűt 2 az óramutató járásával ellenkező irányban.
Húzza ki a fűrészlapot a fűrészlapfelfogóból 3.
Engedje el a tokmánygyűrűl 2 úgy, hogy az visszaálljon a kiindulási helyzetébe.

MEGJEGYZÉS

Egyes munkákhoz a fürészlapot 180°-ban elfordítva is be lehet helyezni.

Be- és kikapcsolás

⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY!

A termék kezelésekor és az azzal történő munka során viseljen védőkesztyűt.

⚠ VIGYÁZAT! SÉRÜLÉSVESZÉLY!

Bekapcsolás előtt ügyeljen arra, hogy a fűrészlap ne érjen a munkadarabhoz.
A munka során ügyeljen a biztos állásra. Tartsa a termék elülső fogóját 9 és a hátsó fogóját 7 mindig mindkét kezével (H ábra).
A kezeit a termék működése közben tartsa a fűrészlaptól távol.

MEGJEGYZÉS

A be-/kikapcsoló gombot 6 nem lehet zárolni.

(I ábra)

Bekapcsolás: Oldja ki a kapcsolózárat 5 annak balra vagy jobbra történő benyomásával.
Nyomja meg a be-/kikapcsoló gombot 6 és tartsa lenyomva.
Szabályozza a sebességet igény szerint (lásd „A sebesség szabályozása” c. részt).

Kikapcsolás: Engedje fel a be-/kikapcsoló gombot 6.
A be-/kikapcsoló gomb felengedésekor a kapcsolózár 5 magától visszatér a kiindulási helyzetébe.

A sebesség szabályozása

A sebességet a be-/kikapcsoló gomb 6 különböző szintű lenyomásával tudja szabályozni:

Lenyomás Sebesség

Gyenge nyomás: Alacsonyabb

Erősebb nyomás: Magasabb

LED munkalámpa

A termék egy LED munkalámpával 10 rendelkezik, mely megvilágítja a közvetlen munkaterületet és jobbá teszi a gyenge megvilágítású területek látási viszonyait.

A LED munkalámpa10 a termék bekapcsolásakor magától bekapcsol.

MEGJEGYZÉS

A LED munkalámpa10 a termék kikapcsolását követően még kb. 10 másodpercig világít.

Próbaüzem

MEGJEGYZÉS

A munka megkezdése, valamint a fűrészlap cseréje után minden alkalommal indítson el egy próbaüzemet terhelés nélkül. Azonnal kapcsolja ki a terméket, ha a fűrészlap egyenetlenül jár, jelentős rezgéseket észlel vagy szokatlan hangokat hall.

- Utasítások a munkához

⚠ VIGYÁZAT! SZEMÉLYI SÉRÜLÉSEK ÉS ANYAGI KÁROK VESZÉLYE!

A fűrészlap kezelésekor viseljen kesztyűt. Így megelőzheti a vágásokat.
Ne használjon tompa, töredezett, hajlott vagy sérült fűrészlapokat.
Fürészelés előtt ellenőrizze a munkadarabot, hogy abban nincsenek-e rejtett idegen tárgyak, például szögek vagy csavarok. Ha ilyet talál, távolítsa el.
Mindig megfelelő fűrészlapot helyezzen be.
Rögzítse a munkadarabot szorítóeszközökkel a munkaasztalhoz.
Csak pont annyi nyomást gyakoroljon, amennyi a fűrészeléshez szükséges. A túl nagy nyomástól a fűrészlap elhajolhat és eltörhet.
Ha a fűrészlap elakad, azonnal kapcsolja ki a terméket. Nyissa szét a vágást és óvatosan húzza ki a fűrészlapot.
Munka során mindig álljon a termék oldalán.
Gondoskodjon a munkaterület szellőzéséről.
Munka során kerülje a termék túlzott igénybevételét.

Normál fűrészelés

Ellenőrizze, hogy a fűrészlap nem ér-e a munkadarabhoz. Csak ezután kapcsolja be a terméket.
■ Helyezze rá a talplemez 4 a munkadarabra.

A fűrészelést végezze egyenletes nyomással, egyenletesen haladva előrefelé. A vágást végezheti vízszintesen, átlósan és függőlegesen is.
A munka elvégzése után: Először kapcsolja ki a terméket. A fűrészlapot csak ezután húzza ki a munkadarabból.

Merítővágás

(J ábra)

A merítővágás egy rendkívül igényes technika, mely nagyobb sérülésveszéllyel is jár. Ne használja ezt a technikát, ha nem ismeri elég jól.
A merítővágások csak olyan puhább anyagokon, mint a fa és a gipszkarton, és csak rövid (max. 150 mm hosszúságú) fűrészlapokkal végezhetőek. Visszarúgás és sérülés veszélye.
Helyezze rá a talplemez 4 elülső szélét a munkadarabra úgy, hogy a fűrészlap ne érjen a munkadarabhoz.
Kapcsolja be a terméket. Hagyja, hogy a fürészlap lassan hatoljon bele a munkadarabba.
Miután a munkadarab kettévált, folytassa a fűrészelést a megszokott módon.

Síkba vágás

(K ábra)

Elasztikus bimetál fűrészlapokkal pl. vízcsöveket vághat el a falnál síkban.
Ügyeljen arra, hogy a fűrészlap mindig hosszabb legyen, mint a cső átmérője. Visszarúgás és sérülés veszélye.

A termék csatlakoztatása a Lidl Home alkalmazáshoz

- Az akkumulátor Bluetooth funkciójának be- és kikapcsolása

☐ A Bluetooth funkció bekapcsolásához tartsa lenyomva az akkumulátorcsomagon 8 lévő gombot 12 3 másodpercig. A töltöttségjelző LED-ek 13 narancssárga LED fénye kigyullad. A Bluetooth funkció ekkor be van kapcsolva.

□ Engedje fel a gombot 12.
☐ A Bluetooth funkció kikapcsolásához tartsa az akkumulátorcsomagon 8 lévő gombot 12 10 másodpercig. A töltöttségjelző LED-ek 13 narancssárga LED fénye kialszik. A Bluetooth funkció ekkor ki van kapcsolva. A Lidl Home alkalmazásban a termék offline állapotúként látható.

A termék csatlakoztatása a Lidl Home alkalmazáshoz

MEGJEGYZÉS

A termék csak akkor kapcsolható össze a Lidl Home alkalmazással, ha az akkumulátorcsomag 8 be van helyezve a termékbe.
A Lidl Home alkalmazással kizárólag a Smart Performance újratölthető akkumulátorok kapcsolhatók össze.

☐ A Bluetooth funkció bekapcsolásához tartsa az akkumulátorcsomagon 8 lévő gombot 12 3 másodpercig.
□ Kapcsolja be a okostelefonja Bluetooth funkcióját.
□ Nyissa meg a Lidl Home alkalmazást.
☐ A termék és a Lidl Home alkalmazás összekapcsolására 3 lehetőség van:

A termék összekapcsolása a Lidl Home alkalmazással az első alkalommal:

1. A lapon válassza ki a Készülék hozzáadása lehetőséget. A Lidl Home alkalmazás elkezdi keresni az elérhető készülékeket. A Lidl Home alkalmazás kijelzi, ha elérhető készülékeket talált.

MEGJEGYZÉS

Amennyiben a Lidl Home alkalmazás nem talál elérhető készülékeket, lépjen tovább a „Nincsenek automatikus javaslatok elérhető készülékekről” részre.

1. Koppintson a Hozzáadás pontra az elérhető készülékek listájának megjelenítéséhez.

2. Koppintson a jelre az akkumulátorcsomag 8 kiválasztásához.

MEGJEGYZÉS

Egyszerre csak egy készüléket válasszon ki. Ha más termékeknél is pipa van: A bejelölések eltávolításához koppintson a jelre.

1. Koppintson a + jelre.

2. Koppintson a Végrehajtás pontra a csatlakozás megerősítéséhez. Az akkumulátorcsomag 8 látható lesz a lapon, és ki lehet választani.

3. Válassza ki az akkumulátorcsomagot

4. A „PSSAP 20 Li C4 (2201)” akkus kardfürésszel kapcsolatos információkat a Készülékinformáció pont alatt találja.

MEGJEGYZÉS

Ha a Nem található intelligens készülék látható a Készülékinformáció alatt: Ellenőrizze, hogy az akkumulátorcsomag 8 be van-e helyezve a termékbe. Ellenőrizze, hogy a csatlakozási állapotjelző LED 19 folyamatosan világít-e.
Ha a csatlakozási állapotjelző LED ^19 nem világít folyamatosan: Helyezze be az akkumulátorcsomagot 8 az akkus kardfűrészbe. Tartsa lenyomva a be-/kikapcsoló gombot/ sebesség-szabályozót 6 5 másodpercig. A csatlakozási állapotjelző LED néhány másodpercig villog, majd folyamatosan világít. A „PSSAP 20 Li C4 (2201)” akkus kardfűrész látható lesz a Készülékinformáció alatt.

A termékek már kapcsolódtak a Lidl Home alkalmazáshoz:

☐ Koppintson a + jelre a lapon. A Lidl Home alkalmazás elkezdi keresni az elérhető készülékeket. A Lidl Home alkalmazás kijelzi, ha elérhető készülékeket talált.

MEGJEGYZÉS

Amennyiben a Lidl Home alkalmazás nem talál elérhető készülékeket, lépjen tovább a „Nincsenek automatikus javaslatok elérhető készülékekről” részre.

Nincsenek automatikus javaslatok elérhető készülékekröl:

1. Koppintson a + jelre a lapon.
2. Válassza ki az Egyéb pontot a lista bal oldalán.
3. Válassza ki az Egyéb-2 elemet. A jelzőfény gyorsan villog. A Lidl Home alkalmazás elkezdi keresni az elérhető készülékeket.
4. Koppintson a + jelre az akkumulátorcsomag 8 kiválasztásához és akkumulátorcsomag hozzáadásához az alkalmazáshoz.
5. Koppintson a Tovább pontra.
6. Koppintson a Végrehajtás pontra. Megjelenik az akkumulátorcsomag 8 áttekintő oldala.
7. A „PSSAP 20 Li C4 (2201)“ akkus kardfürésszel kapcsolatos információkat a Készülékinformáció pont alatt találja.

MEGJEGYZÉS

A firmware frissítése után a Lidl Home alkalmazás funkciói megváltozhatnak.

● A Lidl Home alkalmazás funkciói

Ha kiválaszt egy akkumulátorcsomagot, akkor az akkumulátorcsomag áttekintő oldalára jut.

Intelligens akkumulátorcsomag

Rövid áttekintés (fent)

☐ A fenti ablakban az akkumulátorcsomag gyors áttekintését láthatja az alábbi adatokkal:
-aktuális hömérséklet
-Állapot
-Idő a teljes lemerülésig
-Töltöttségi szint %-ban

☐ Ha a felső ablakban az ujjával jobbra húz, táblázatokat talál, melyek az alábbi részleteket tartalmazzák:

-Hőmérsékleti görbe (a piros vonal a túlhevülési küszöböt. A fekete vonal az akkumulátor aktuális hőmérsékletét mutatja.)

-A töltőáram görbéje

-Kisülési görbe
-Kapacitási görbe

Az akkumulátorcsomag lezárása

□ Az akkumulátorcsomag lezárásához és kioldásához állítson be egy PIN-kódot.

Az akkumulátorcsomag üzemmódja

□ Válassza ki az üzemmódot:

• Teljesítmény
• Balansz
• GAZDASÁGOS
• Szakértő

A Szakértő üzemmódban önállóan beállíthatja az alacsony kisülési feszültséget és a maximális tartós kisülési áramerősséget.

Értesítés

☐ Túlhevülési figyelmeztetés aktiválása vagy inaktiválása:
- Értesítést kaphat okostelefonjára, ha az akkumulátorcsomag hőmérséklete átlépi a túlhevülési küszöbértéket.
-Aktiválja vagy inaktiválja az értesítési beállításokat a Túlhevülési figyelmeztetés kapcsolója mezőben.

□ A töltöttségi szint kijelzésének be- és kikapcsolása:

-Be- vagy kikapcsolhatja az akkumulátorcsomag töltési szintjének kijelzését az Akkuazonosító mezőben. Az akkumulátorcsomag töltöttségi szintjének kijelzése rövid időn belül kialszik.

°F/°C kapcsoló

□ Válthat Celsius és Fahrenheit fok között.

Információk

□ Az akkumulátorcsomag információinak áttekintése.

Statisztikák

□ Az alábbi részletek kijelzése:

-Töltési ciklusok száma
-Merülési ciklusok száma
-Teljes futásidő

Beállítások

□ Az akkumulátorcsomag kiválasztása után jobbra fent a szimbólum látható.
☐ Ha kiválasztja a szimbólumot, az akkumulátorcsomagon az alábbi módosításokat végezheti el:

• Szimbólum - új kép hozzáadása
• Név - új név hozzáadása
• Hely - új hely hozzáadása

☐ Ebből a menüből a Készülékinformáció is elérhető.

Készülék megosztása

□ Engedélyezés egy ugyanabban a háztartásban lévő másik felhasználó számára az akkumulátorcsomag csomag használatát a Lidl Home alkalmazáson keresztül.

GYIK

□ A firmware ellenőrzése
☐ A firmware frissítése a Firmware frissítésének ellenőrzése pontnál.

Készülék eltávolítása

☐ Lásd a „Termék leválasztása és az alkalmazásban lévő adatok törlése” c. részt

Akkus kardfürész

Ha az Akkumulátor alatt kiválasztja a Készülékinformáció

„PSSAP 20 Li C4 (2201)” lehetőséget, megjelenik az akkus kardfűrész áttekintő oldala az alábbi adatokkal:

-Az elektromos szerszám száma
-Az elektromos szerszám neve
-Kisülési áram (Amperben)
-A motor forgási sebessége (f/perc)

A szerszám üzemmódja

□ Válassza ki az üzemmódot:

• Teljesítmény - magasabb kisülési áramerösség nehezebb feladatokhoz
• GAZDASÁGOS

A lámpa kikapcsolási késleltetésének beállítása

☐ A LED munkalámpa 10 kikapcsolás után még egy ideig tovább világít. Ezt az időt beállíthatja 1 és 99 másodperc között.

Használati statisztikák

□ Az akkus kardfűrész használati statisztikái az alábbi módon jelennek meg:

-Teljes futásidő
-A túlhevülésvédelem bekapcsolásainak száma
-Leállások száma
-A túláramvédelem bekapcsolásainak száma

Firmware verzió

□ Az elektromos szerszám firmware verziójának ellenőrzése:

-Ha a verziószám mellett egy piros pont látható, az azt jelzi, hogy új firmware verzió elérhető. A Firmware verzió kiválasztása után lehetősége van a Firmware frissítése lehetőség kiválasztására. A frissítés állapotsávja jelzi az új firmware átvitelét az akkumulátorcsomagra.

☐ A Frissítés sikeres azt jelenti, hogy az új firmware sikeresen rákerült az akkumulátorcsomagra. Az akkumulátorcsomag leválik a Lidl Home alkalmazásról. Megkezdődik a firmware frissítése.

FONTOS!

A firmware frissítése közben a csatlakozási állapotjelző LED 19 másodpercenként 5-ször villog. A frissítés során ne válassza le az intelligens akkumulátorcsomagot az akkus kardfűrészről, mert a frissítés hibája esetén az akkus kardfűrész használhatatlanná válik. A frissítés során az akkus kardfűrész nem reagál az olyan parancsokra, mint pl. a be-/kikapcsológomb kioldása. A frissítés kb. 5 percet vesz igénybe. Sikeres frissítés esetén a csatlakozási állapotjelző LED 5 másodpercen keresztül másodpercenként 1-szer felvillan. Az akkus kardfűrész ekkor újra használatra kész. Az akkumulátorcsomag és a Lidl Home alkalmazás összekapcsolásához kövesse „A termék csatlakoztatása a Lidl Home alkalmazáshoz” c. fejezetben leírtakat.

A csatlakozás helyreállítása az akkus kardfűrésszel

⚠️ FONTOS!

Ha a csatlakozási állapotjelző LED 19 váltakozva 1-szer ill. 5-ször villog másodpercenként, az azt jelenti, hogy a csatlakozás megszakadt. Ennek az egyik oka az lehet, hogy a firmware frissítése közben az akkumulátorcsomagot leválasztották az akkus kardfűrészről. Az akkus kardfűrész mindaddig használhatatlan marad, amíg a csatlakozás ismét helyre nem áll.

Az akkus kardfürészhez a csatlakozás helyreállításához járjon el alábbiak szerint:

1. Rögzítse az akkumulátorcsomagot az akkus kardfűrészre.

2. Oldja ki a kapcsolózárat 5.

3. Nyomja meg a be-/kikapcsoló gombot/sebesség-szabályozót 6. A csatlakozási állapotjelző LED 19 váltakozva 1-szer ill. 5-ször villog másodpercenként.

4. Kapcsolja be a Bluetooth-t a mobilkészülékén.

5. Tartsa lenyomva (töltöttségi szint) gombot 12 az intelligens akkumulátorcsomagon 3 másodpercig, és ellenőrizze, hogy az akkumulátorcsomagon a Bluetooth be van-e kapcsolva.

6. Kapcsolja össze az akkumulátorcsomagot és a Lidl Home alkalmazást (lásd „A termék csatlakoztatása a Lidl Home alkalmazáshoz” c. fejezetben leírtakat).

7. Válassza ki a Készülékinformáció „PSSAP 20 Li C4 (2201)” lehetőséget az Akkumulátor pont alatt. Megjelenik az akkus kardfűrész áttekintő oldala.

8. Válassza ki a Firmware verzió pontot és frissítse a firmware-t.

9. A firmware sikeres frissítése után a kapcsolat az akkus kardfűrésszel helyreáll, és az akkus kardfűrész használatra kész.

Gyári beállítások visszaállítása

☐ A firmware visszaállításához a gyári beállításaira válassza a Visszaállítás lehetőséget.

Adatvédelmi szabályzat

A teljes adatvédelmi nyilatkozat a fülön az Adatvédelmi nyilatkozat pont alatt található.

Termék leválasztása és az alkalmazásban lévő adatok törlése

1. A fülön válassza ki a terméket, amelyiket le kívánja választani és amelynek adatait törölni szeretné.

2. A jobb felső sarokban válassza ki a szimbólumot.

3. Válassza ki a lehetőséget. Készülék eltávolítása

4. Az adatok törléséhez válassza a Leválasztás és az adatok törlése lehetőséget. Ha csak a terméket szeretné leválasztani az adatok törlése nélkül, válassza a Leválasztás lehetőséget.

Problémák az alkalmazással – GYIK

1. A termékek listájából válassza ki azt az akkumulátorcsomagot, amellyel kapcsolatban kérdései vannak.

2. A jobb felső sarokban válassza ki a szimbólumot.

3. Az Egyéb pont alatt válassza ki a GYIK lehetőséget (GYIK = gyakran ismételt kérdések).

Tisztítás és ápolás

⚠️ FIGYELMEZTETÉS!

Az átvizsgálás, illetve a karbantartási és a tisztítási munkák megkezdése előtt kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 8, majd hagyja a terméket lehülni!

Tisztítás

- Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.

A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.
A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.
A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha kefét.
Különösen fontos a szennyeződések és a por eltávolítása a szellőzónyilásokból egy ruha vagy egy puha kefe segítségével.
A szellőzőnyílások legyenek mindig tiszták.

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító- vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.

Karbantartás

Minden használat előtt és után ellenőrizze a terméket és alkatrészeit (pl. a fűrészlapokat), hogy azok nincsenek-e elkopva vagy nem sérültek-e meg. Ezeket szükség szerint cserélje újakra ez ebben a használati útmutatóban leírtak szerint. Ehhez vegye figyelembe a műszaki követelményeket is (lásd a „Műszaki adatok” című résznél).
Ellenőrizze a fedő- és védőelemek épségét és megfelelő rögzítését. Szükség esetén cserélje ki azokat.
Cserélje ki a fűrészlapot, ha az tompa, hajlott vagy más módon sérült.

Javítás

A termék nem tartalmaz olyan részeket, melyeket a felhasználó megjavíthat. A termék átvizsgálásához vagy szereléséhez forduljon egy képzett szakemberhez.

Tárolás

Tisztítsa meg a terméket a fent leírtak szerint.
A terméket és alkatrészeit tárolja sötét, száraz, fagymentes és jól szellőző helyen.

A terméket tárolja gyermekek számára nem elérhető helyen. Hosszú távú (3 hónapot meghaladó) tárolás esetén az optimális hőmérsékletnek +20 és +26 °C között kell lennie.
A terméket tárolja a hordozókofferéber ^18 .

Utasítások az akkumulátorcsomaghoz

Az akkumulátorcsomagot 8 csak részleges töltöttségi állapotban tárolja. A töltöttségi szintnek hosszabb távú tárolás esetén 40 és 60 % között kell lennie (a piros és a narancs-sárga töltöttségjelző LED-ek 13 világítanak).
Hosszabb tárolási idő alatt körülbelül 3 havonta ellenőrizze az akkumulátorcsomag 8 töltöttségi szintjét. Ha szükséges, töltse.

Szállítás

A terméket a hordozókofferében 18 szállítsa.
Óvja a terméket az ütődésektől, rázkódásoktól, melyek különösen a szállítás során a járművekben érhetik.
Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.

- Mentesítés

Csomagolás:

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1-7: műanyagok/20-22: papír és karton/80-98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

A hibás vagy elhasznált elemeket/akkukat a 2006/66/EK irányelv és módosításai értelmében újra kell hasznosítani. Szolgáltassa vissza az elemeket/akkukat és/vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Környezeti károk az elemek/akkuk hibás megsemmisítése következtében!

A megsemmisítés előtt vegye ki az elemeket/az akkumulátorcsomagot a termékből.

Az elemeket/akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket/akkukat egy közösségi gyűjtőhelyen adja le.

Garancia

A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.

A termékre 5 év garanciát adunk a vásárlás dátumától számítva. A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.

Ha a termék vásárlásától számított 5 éven belül anyag- vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.

A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normál kopásnak vannak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a törékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.

Az akkumulátorcsomagra a vásárlás napjától számítva 1 év garancia jár.

Garanciális ügyek lebonyolítása

Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:

Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 391001_2201) a vásárlás tényének az igazolására.

Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.

Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.

Szerviz

HU Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]

● EK megfelelőségi nyilatkozat

EK MEGFELELŐSÉGI NYILATKOZAT

IAN: 391001_2201

Termékazonosító: "Parkside" Akkus kardfűrész

Típusszám: HG09588

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-11:2016/A1:2020

Directive 2014/30/EU

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

2011/65/EU IRÁNYELV

EN IEC 63000:2018

A műszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

nevében aláírva:

A jelen megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére bocsátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm	18.07.2022
Hely	Dátum	Benjamin SteebManaging Director	ppa.Jens BuchheimAuthorised Signatory

Uporabljena opozorila in simboli .... Stran 252

Uvod.... Stran 252

Predvidena uporaba .... Stran 252

Obseg dobave. Stran 253
