BRUGSANVISNING PSSAP 20 Li C4 PARKSIDE

Brugs- og sikkerhedsanvisninger Oversættelse af den originale brugsanvisning

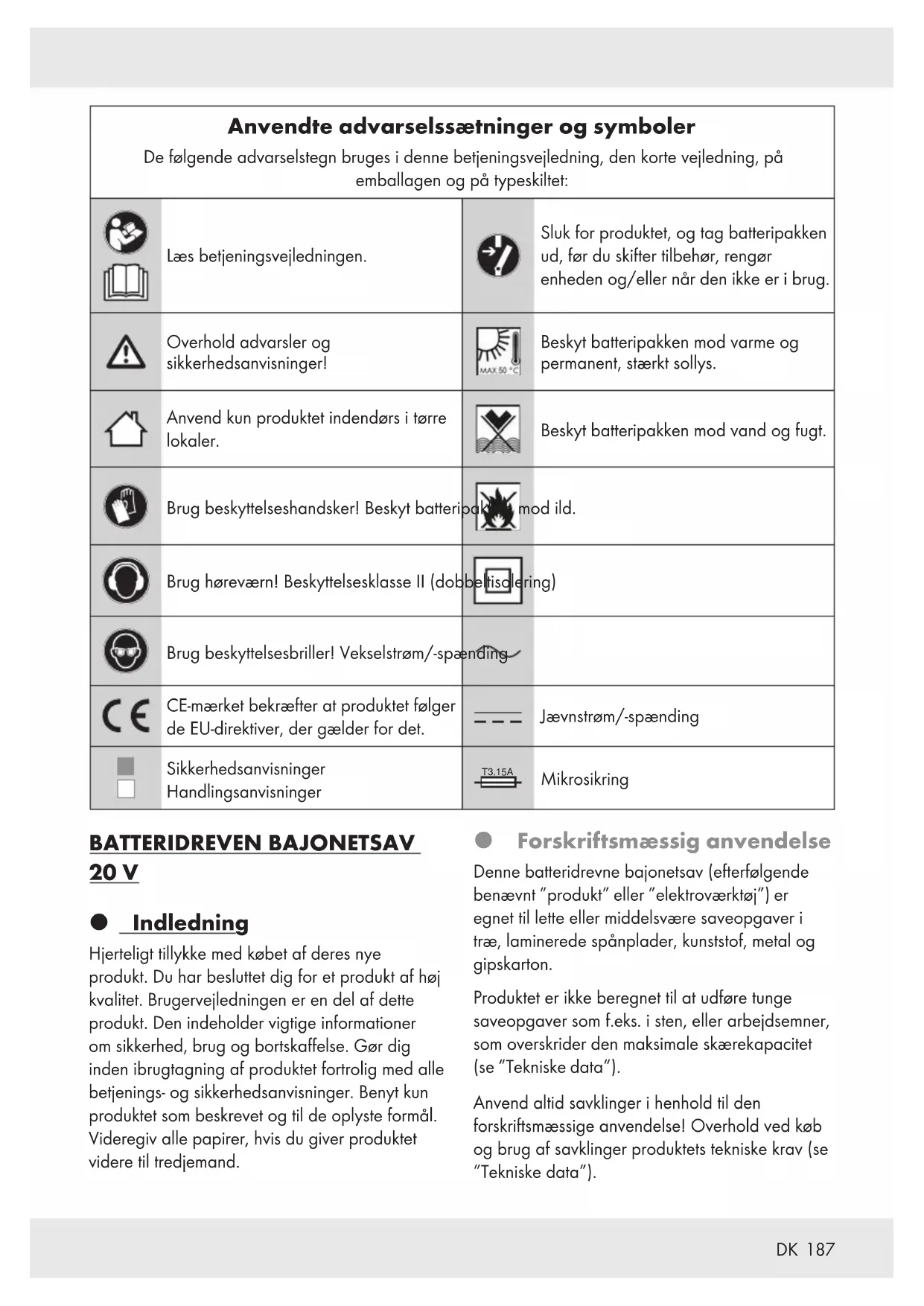

Anvendte advarselssætninger og symboler De følgende advarselstegn bruges i denne betjeningsvejledning, den korte vejledning, på emballagen og på typeskiltet: Læs betjeningsvejledningen. Sluk for produktet, og tag batteripakken ud, før du skifter tilbehør, rengør enheden og/eller når den ikke er i brug. Overhold advarsler og sikkerhedsanvisninger! Beskyt batteripakken mod varme og permanent, stærkt sollys. Anvend kun produktet indendørs i tørre lokaler. Beskyt batteripakken mod vand og fugt. Brug beskyttelseshandsker! Beskyt batteripakken mod ild. Brug høreværn! BeskyttelsesklasseII (dobbeltisolering) Brug beskyttelsesbriller! Vekselstrøm/-spænding CE-mærket bekræfter at produktet følger de EU-direktiver, der gælder for det. Jævnstrøm/-spænding Sikkerhedsanvisninger Handlingsanvisninger T3.15A Mikrosikring BATTERIDREVEN BAJONETSAV 20 V Indledning Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand. Forskriftsmæssig anvendelse Denne batteridrevne bajonetsav (efterfølgende benævnt ”produkt” eller ”elektroværktøj”) er egnet til lette eller middelsvære saveopgaver i træ, laminerede spånplader, kunststof, metal og gipskarton. Produktet er ikke beregnet til at udføre tunge saveopgaver som f.eks. i sten, eller arbejdsemner, som overskrider den maksimale skærekapacitet (se ”Tekniske data”). Anvend altid savklinger i henhold til den forskriftsmæssige anvendelse! Overhold ved køb og brug af savklinger produktets tekniske krav (se ”Tekniske data”).188

Produktets LED arbejdslys [] er beregnet til belysning af arbejdsområdet. Andre anvendelser eller ændringer af produktet anses for at være ikke-forskriftsmæssig og kan medføre risici i form af livsfare, kvæstelser eller beskadigelser. For skader, som er opstået på grund af anvendelse mod bestemmelserne, giver producenten ingen garanti. Produktet er ikke beregnet til kommerciel brug eller til andre anvendelsesområder. Leveringsomfang

ADVARSEL! u Produktet og emballagen er ikke legetøj for børn! Børn må ikke lege med plastposer, folier og smådele! Der er fare for slugning og kvælning! 1x Batteridreven bajonetsav 20V PSSAP 20Li C4 1x Batteripakke PAPS 208 A1 * 1x Hurtiglader PLG 20 C3 * 1x Transportkuffert 1x Savklinge til træ 1x Savklinge til metal 1x Kort vejledning Du skal bruge (til brug med appen Lidl Home) Mobilenhed: iOS 9.0 eller højere Android 5.0 eller højere Beskrivelse af delene Figur A: [1] Låsehåndtag [2] Patronring [3] Savklingeholder [4] Fodplade [5] Tilkoblingsspærre [6] Afbryder/hastighedsjustering [7] Bagerste håndtag [8] Batteripakke * [9] Forreste håndtag [] LED arbejdslys [] Status-LED Figur B: [8] Batteripakke * [] Låseknap til batteripakke [] Knap (ladeniveau) [] Opladningsstatus-LED’er (rød/orange/grøn) Figur C: [8] Batteripakke * [] Batterioplader (hurtiglader) * [] Netledning med netstik [] Ladekontrol-LED – rød [] Ladekontrol-LED– grøn Ikke vist: [] Transportkuffert

Slaglængde: 22 mm Savklingeindtag-type: Standard Maksimal skærekapacitet: Træ: 150 mm Stål: 15 mm Ikke-jernholdigt metal: 20 mm Metalrør: 100 mm Batteripakke PAPS208A1 * Type: Lithium-ion Nominel spænding: 20 V Kapacitet: 8 Ah Energiværdi: 160Wh Antal battericeller: 10 Frekvenseffekt: ≤ 20 dBm Frekvensområde: 2400 til 2483,5MHz Temperatur: maks. 50°C189

• Batteri og hurtiglader medfølger ikke Opladningstid: Batteri-type PAP 20 B1, 2 Ah (fås separat): 35minutter Batteritype PAP 20 B3, PAPS204A1, 4Ah (fås separat): 60minutter Batteri-type PAPS 208 A1, 8 Ah (fås separat): 120minutter Anbefalet omgivelsestemperatur: Under opladning: +4 til +40 °C Under brug: +4 til +40 °C Under opbevaring: +20 til +26 °C Støjemission Værdierne er målt efter EN 62841. Det A-vægtede støjniveau for elektroværktøjet udgør typisk: Lydtryksniveau L

: 5 dB Vibrationsniveauværdier Totale vibrationsværdier (vektorsum i tre retninger), målt i henhold til EN62841: Savning af brædder (medfølgende Parkside HCS-savklinge) Hovedhåndtag: Hånd-/armvibration a h,B : 14,388 m/s

UsikkerhedK: 1,5 m/s

UsikkerhedK: 1,5 m/s

Savning af træbjælker (medfølgende Parkside HCS-savklinge) Hovedhåndtag: Hånd-/armvibration a h,WB : 12,100 m/s

UsikkerhedK: 1,5 m/s

UsikkerhedK: 1,5 m/s

ADVARSEL! Brug høreværn! BEMÆRK u De anførte totale vibrationsværdier og de anførte støjemissionsværdier er målt i henhold til normerede testmetoder og kan derfor anvendes til sammenligning med et andet elektroværktøj. u De anførte totale vibrationsværdier og de anførte støjemissionsværdier kan også anvendes til en foreløbig vurdering af belastningen.

ADVARSEL! u Vibrations- og støjemissionsværdier kan afvige fra de angivne værdier i forhold til den faktiske anvendelse af elektroværktøjet og afhængigt at den måde elektroværktøjet anvendes på og til, især i forhold til hvilken materialetype, der bearbejdes. Sørg for at belastningen fra vibrationer og støj bliver så lille som muligt. Til reduktion af vibrationsbelastningen kan anvendes hand- sker ved brug af værktøjet og begrænset arbejdstid med værktøjet. Til dette skal alle dele af driftscyklussen tages med i betragt- ning (fx de tidsrum, hvor elektroværktøjet er slukket og de tidsrum, hvor det er tændt, men kører uden belastning).190

Varemærkeinformation o iOS og Apple er registrerede varemærker for AppleInc. i USA og andre lande. AppStore er et registreret varemærke for AppleInc. o Android, Gmail, Google Play og Google Assistant* er registrerede varemærker for Google Inc. o Zigbee er et registreret varemærke for The Zigbee Alliance. o Bluetooth

-varemærke og logo er registrerede varemærker tilhørende Bluetooth

SIG Inc. o Varemærket og handelsnavnet Parkside er den respektive ejers ejendom. o Andre navne og produkter kan være varemærker eller registrerede varemærker for deres respektive ejere.

• Google Assistant er ikke tilgængelig på visse sprog og i visse lande. Sikkerhedsanvisninger Generelle sikkerhedsanvisninger for elektroværktøj

ADVARSEL! u Læs alle sikkerhedsanvisninger, vejledninger, illustrationer og tekniske data, der medfølger dette elektroværktøj. Hvis nedenstående sikkerhedsanvisninger og vejledninger ikke overholdes, er der fare for elektriske stød, brand og/eller alvorlige kvæstelser. Gem alle sikkerhedsanvisninger og vejledninger for senere anvendelse. Begrebet ”elektroværktøj”, der anvendes i sikkerhedsanvisningen refererer til netdrevne elektroværktøjer (med netledning) eller til akkudrevne elektroværktøjer (uden netledning). Arbejdspladssikkerhed

1) Sørg for at arbejdsområdet er rent

og godt belyst. Uorden og dårligt belyst arbejdsområde kan medføre uheld.

2) Elektroværktøjerne må ikke

anvendes i eksplosionsfarlige miljøer, hvor der befinder sig brændbare væsker, gasser eller støv. Elektroværktøjer udsender gnister, der kan antænde støv eller dampe.

3) Hold børn og andre personer

på afstand ved brug af elektroværktøjet. Ved forstyrrelser kan kontrollen over elektroværktøjet gå tabt. Elektrisk sikkerhed

1) Elektroværktøjets tilslutningsstik

skal passe til stikkontakten. Stikket må under ingen omstændigheder modificeres. Anvend aldrig et adapterstik sammen med elektroværktøjer med beskyttelsesleder. Originale stik og passende stikkontakter mindsker risikoen for elektriske stød.

2) Undgå at kroppen får kontakt

med jordede genstande, som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektriske stød hvis kroppen er jordet.

3) Elektroværktøjer må ikke udsættes

for regn og fugt. Hvis der trænger vand ind i elektroværktøjet øges risikoen for et elektrisk stød.

4) Netledningen må ikke bruges til at

bære elektroværktøjet, hænge det op eller til at trække stikket ud af stikkontakten. Hold netledningen væk fra varme, olie og skarpe kanter eller bevægelige dele. Beskadigede eller snoede netledninger øger risikoen for et elektrisk stød.191

5) Hvis elektroværktøjet anvendes

udendørs, må der kun bruges forlængerledninger, der er beregnet til udendørs brug. Anvendelse af en forlængerledning, der er beregnet til udendørs brug mindsker risikoen for et elektrisk stød.

6) Hvis det ikke er muligt at undgå

at bruge elektroværktøjet i fugtige miljøer, skal der anvendes et fejlstrømsrelæ. Anvendelse af et fejlstrømsrelæ mindsker risikoen for et elektrisk stød. Personsikkerhed

1) Vær opmærksom på, hvad og

hvordan du gør og brug den sunde fornuft ved arbejde med et elektroværktøj. Brug ikke et elektroværktøj hvis du er ukoncentreret eller træt, påvirket af stoffer, alkohol eller medicin. Bare et øjebliks uopmærksomhed ved brugen af elektroværktøjet kan føre til alvorlige kvæstelser.

2) Bær personligt sikkerhedsværn og

altid sikkerhedsbriller. Ved at bære personligt sikkerhedsværn, som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, der passer til den konkrete anvendelse af elektroværktøjet, mindskes risikoen for kvæstelser.

3) Undgå utilsigtet tilkobling.

Kontrollér at elektroværktøjet er slukket før det tilsluttes strømforsyningen og/eller akkumulatoren, frakobles eller bæres. Hvis elektroværktøjet bæres med fingeren på afbryderen eller apparatet er tændt, når det tilsluttes strømforsyningen, er der risiko for ulykker.

4) Fjern indstillingsværktøjer eller

skruenøgler før elektroværktøjet tændes. Et værktøj eller en nøgle der er i kontakt med en roterende del af elektroværktøjet kan medføre kvæstelser.

5) Undgå unormale kropsholdninger.

Sørg for at stå sikkert og hold dig altid i ligevægt. Herved kan elektroværktøjet nemmere kontrolleres i uventede situationer.

6) Anvend egnet arbejdstøj. Undgå at

anvende tøj med vidde og smykker. Hår og klæder skal holdes væk fra bevægelige dele. Løs beklædning, smykker eller langt hår kan gribes af bevægelige dele.

7) Hvis der kan monteres

støvudsugnings- og opsamlingsindretninger skal de tilsluttes og anvendes korrekt. Anvendelse af støvudsugning kan forebygge farlige situationer med støv.

8) Pas på falsk sikkerhed,

og gå ikke på kompromis med sikkerhedsreglerne for elektroværktøjer, også selvom du er fortrolig med elektroværktøjet efter lang tids anvendelse. Uopmærksomhed kan inden for brøkdele af et sekund medføre svære kvæstelser. Anvendelse og håndtering af elektroværktøjer

1) Elektroværktøjet må ikke

overbelastes. Anvend det korrekte elektroværktøj til arbejdsopgaven. Med det korrekte elektroværktøj arbejder du bedre og mere sikkert i det anførte effektområde.

2) Anvend ikke et elektroværktøj med

en defekt afbryder. Et elektroværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.

3) Træk stikket ud af stikkontakten

og/eller fjern en udtagelig akkumulator, før der foretages indstillinger på apparater, skiftes værktøjsdele eller når elektroværktøjet lægges væk. Disse forholdsregler forhindrer utilsigtet start af elektroværktøjet.192

4) Opbevar elektroværktøjer, der

ikke benyttes, uden for børns rækkevidde. Personer, der ikke er fortrolige med elektroværktøjet eller ikke har læst disse anvisninger, må ikke anvende værktøjet. Elektroværktøjer, der anvendes af uerfarne personer, er farlige.

5) Vedligehold elektroværktøjer og

værktøjer omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke klemmer, om dele er ødelagt og har taget skade i en sådan grad at elektroværktøjets funktion påvirkes. Beskadigede dele skal repareres før de anvendes med elektroværktøjet. Mange ulykker skyldes dårligt vedligeholdte elektroværktøjer.

6) Skæreværktøjer skal være skarpe

og rene. Skæreværktøjer, der er plejet korrekt, har skarpe skærekanter og klemmer mindre og er nemmere at styre.

7) Anvend elektroværktøj, forsatse,

værktøjer etc. i henhold til disse anvisninger. Vær opmærksom på arbejdsforholdene og den opgave, der skal udføres. Brug af elektroværktøjer til andre opgaver, end de er beregnet til, kan medføre farlige situationer.

8) Hold greb og gribeflader tørre,

rene og fri for olie og fedt. Glatte greb og gribeflader forhindrer sikker betjening og kontrol over elektroværktøjet under uforudsete situationer. Anvendelse og håndtering af akku- værktøjer

1) Oplad kun akkumulatorer med

batteriopladere, der anbefales af fabrikanten. Hvis en batterioplader, der er beregnet til en bestemt type akkumulatorer, anvendes med en anden akkumulator, er der fare for brand.

2) Anvend kun den dertil beregnede

akkumulator i elektroværktøjet. Anvendelse af andre akkumulatorer kan medføre brandfare og kvæstelser.

3) Hold akkumulatorer, der ikke

anvendes, væk fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan forårsage en kortslutning af kontakterne. Ved kortslutning af akkumulatorkontakterne er der risiko for forbrændinger eller brand.

4) Ved forkert anvendelse kan

der trænge væsker ud af akkumulatoren. Undgå kontakt med disse væsker. Ved tilfældig kontakt, skylles med vand. Hvis væskerne kommer i øjnene skal der desuden tages kontakt med en læge. Væsker fra akkumulatorer kan give hudirritationer eller forbrændinger.

5) Anvend ikke beskadigede eller

modificerede akkumulatorer. Beskadigede eller modificerede batterier kan medføre uforudsigelige hændelser, brand, eksplosion eller fare for kvæstelser.

6) Udsæt aldrig et akkumulator for ild

eller for høje temperaturer. Ild elller temperaturer over 130 °C kan fremkalde en eksplosion.

7) Følg alle anvisninger for opladning

og oplad aldrig akkumulatoren eller akku-værktøjet uden for det i brugsvejledningen anførte temperaturområde. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge akkumulatoren og øge risikoen for brand. Service

1) Elektroværktøjet må kun repareres

af fagfolk og kun ved anvendelse af originale reservedele. Herved sikres at elektroværktøjets sikkerhedsstandard bibeholdes.193

2) Reparér aldrig beskadigede

akkumulatorer. Al reparation af akkumulatorer må kun udføres af fabrikanten eller autoriseret kundeservice. Sikkerhedsanvisninger for bajonetsave

1) Hold fast i elektroværktøjet på

de isolerede gribeflader, når du udfører arbejde, hvor værktøjet kan risikere at ramme skjulte strømledninger. Kontakt med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og forårsage et elektrisk stød.

2) Fastgør og sikr arbejdsemnet på

et stabilt underlag ved hjælp af skruetvinger eller på en anden måde. Hvis du kun holder arbejdsemnet med hånden eller mod din krop, forbliver det ustabilt, hvilket kan føre til tab af kontrollen.

3) Hold hænderne væk fra

saveområdet. Grib ikke ind under arbejdsemnet. Der er fare for kvæstelser ved kontakt med savklingen.

4) Før kun elektroværktøjet mod

arbejdsemnet, når det er tændt. Der er fare for et tilbagestød, hvis værktøjet sætter sig fast i arbejdsemnet.

5) Sørg for, at fodpladen altid er i

kontakt med arbejdsemnet, når du saver. Savklingen kan sætte sig fast og forårsage tab af kontrollen over elektroværktøjet.

6) Sluk for elektroværktøjet, når

arbejdsopgaven er afsluttet, og træk først savklingen først ud af snittet, når den står helt stille. Sådan undgår du et tilbagestød, og du kan lægge elektroværktøjet fra dig på en sikker måde.

7) Anvend kun ubeskadigede

savklinger i perfekt stand. Bøjede eller sløve savklinger kan knække, have en negativ indvirkning på snittet eller forårsage tilbagestød.

8) Brems ikke savklingen ved at tryk-

ke den til siden, efter at produktet er slukket. Savklingen kan blive beskadi- get, brække eller forårsage et tilbagestød.

9) Spænd materialet godt fast. Støt

ikke arbejdsemnet med hånden eller foden. Berør ikke genstande eller jorden, når saven kører. Der er fare for tilbagestød.

10) Anvend egnede søgeapparater til

at opspore skjulte forsyningslednin- ger, eller spørg dit lokale forsy- ningsselskab. Kontakt med elledninger kan medføre elektrisk stød og brand, og kontakt med en gasledning kan forårsage en eksplosion. Beskadigelse af et vandrør kan medføre materielle skader og elektrisk stød.

11) Hold elektroværktøjet fast med

begge hænder, og sørg for at stå sikkert. Elektroværktøjet føres mere sikkert med to hænder.

12) Arbejdsemnet skal sikres. Et værktøj

der holdes fast med en spændeandordning eller en skruestik er sikrere fastholdt end i hånden.

13) Vent til elektroværktøjet står helt

stille, før du lægger det til side. Værktøjet kan sætte sig fast og forårsage tab af kontrollen over elektroværktøjet.

14) Sav ikke i materialer (f.eks- blyholdig maling

og lak eller materiale med asbest), som kan afgive sundhedsskadeligt støv. Vibrations- og støjreduktion Begræns anvendelsestiden, anvend driftsformer med lave vibrationer og støj og bær desuden personligt sikkerhedsværn for at reducere vibrations- og støjpåvirkninger. Følgende foranstaltninger bidrager til reduktion af støj- og vibrationsbestemte risici: Anvend kun produktet i henhold til den forskriftsmæssige anvendelse og som beskrevet i denne vejledning. Kontrollér at produktet er fejlfrit og godt vedligeholdt.194

Anvend de rigtige værktøjer til dette produkt og kontrollér, at de er fejlfri. Hold produktet sikkert fast i håndtag/ gribeflader. Vedligehold produktet i henhold til anvisningerne og sørg for korrekt smøring (hvis det forekommer). Planlæg arbejdsforløbet således, at langvarig anvendelse af produkter med høje vibrationstal fordeles over et længere tidsrum. Procedurer i nødstilfælde Bliv først fortrolig med anvendelse af dette produkt i henhold til betjeningsvejledningen. Husk sikkerhedsanvisningerne og sørg for at overholde dem. Dette hjælper med at reducere risici og farer. Ved anvendelse af dette produkt skal du altid være opmærksom på hurtig registrering og afhjælpning af farer. Hurtig reaktion kan forhindre alvorlige kvæstelser og tingskader. Hvis produktet ikke fungerer korrekt, skal du straks slukke for det og fjerne batteripakken fra det. Lad produktet kontrollere og eventuelt reparere af kvalificerede fagfolk, før det tages i brug igen. Restrisici Selv om dette produkt anvendes forskriftsmæssigt, vil der altid være en potentiel risiko for person- og tingskader. Følgende faresituationer kan fx forekomme i sammenhæng med konstruktionen og opbygningen af dette produkt: Sundhedsskader som følge af vibrationer, hvis produktet anvendes over et længere tidsrum, ikke er korrekt håndteret og vedligeholdt. Person- og tingskader som kan henføres til defekte skæreværktøjer eller pludselige påvirkninger fra et skjult emne under brugen. Fare for kvæstelser og tingskader fra flyvende objekter. BEMÆRK u Dette produkt udsender et elektrisk felt under brug! Under bestemte forhold kan dette felt påvirke aktive eller passive medicinske implantater! For at reducere faren for alvorlige eller dødelige kvæstelser, anbefales det, at personer med medicinske implantater konsulterer egen læge eller implantatets fabrikant før produktet anvendes! Sikkerhedsanvisninger for batteriopladere Dette apparat kan bruges af børn fra 8år og opefter, samt af personer med begrænsede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller blevet vejledt i sikker brug af apparatet og har forståelse for de derudaf resulterende farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må kun udføres af børn, hvis de er under opsyn. Oplad aldrig ikke- genopladelige batterier. Hvis denne anvisning ikke overholdes er der fare.195

Hvis produktets netledning er beskadiget, skal den udskiftes af producenten eller dennes kundeservice eller en tilsvarende kvalificeret person for at undgå farlige situationer. Beskyt elektriske dele mod fugt. For at undgå elektriske stød, må de aldrig nedsænkes i vand eller andre væsker. Apparatet må aldrig holdes under rindende vand. Følg henvisningerne om rengøring, vedligeholdelse og reparation. Apparatet er kun beregnet til indendørs brug. OBS! Denne batterioplader er kun egnet til opladning af batteripakker af følgende typer: Parkside 20V Batteripakke PAP 20 B1 2 Ah 5 celler PAP 20 B3 4 Ah 10 celler PAPS204A1 4 Ah 5 celler PAPS208A1 8 Ah 10 celler Se en opdateret liste over batteriernes kompatibilitet på www.lidl.de/akku. Før første brug Tilbehør Til en sikker og korrekt brug af produktet, skal du blandt andet bruge følgende tilbehørsdele, som f.eks. værktøj og savklinger: Egnet savklinge Værktøj og savklinger får du i faghandlen. Vær altid opmærksom på de tekniske krav til dette produkt ved købet (se ”Tekniske data”). Hvis du er i tvivl, så spørg en kvalificeret specialist og lad din faghandler rådgive dig. BEMÆRK u I denne betjeningsvejledning finder du oplysninger om forskellige savklinger og deres anvendelsesområder. De viste savklinger følger ikke nødvendigvis med i leveringen, men illustrerer blot dette produkts anvendelsesområder. Passende batteripakker og batteriopladere Batteripakke: Parkside X 20V Team Batterioplader: Parkside X 20V Team Betjening Fjernelse/isætning af batteripakke Fjernelse af batteripakke: Tryk på låseknappen til batteripakken []. Fjern batteripakken [8] (fig.D). Sæt batteripakken i: Juster batteripakken [8] efter håndtaget, og skub den ind. Sørg for, at det klikker på plads. BEMÆRK u Når batteripakken [8] er anbragt i produktet og afbryder [6] trykkes for første gang, blinker status-LED []3x. Kontroller batteripakkens opladningsstatus (Fig. B) Kontroller batteripakkens opladningsstatus: Tryk på knappen []. Opladningsstatus- LED’erne [] lyser:196

LED[] Opladningsstatus Rød/orange/grøn Maksimum Rød/orange Medium Rød Lav Oplad batteripakken (Fig.C) BEMÆRK u Du kan altid lade batteripakken [8] op uden at reducere dens levetid. u Hvis du stopper opladningsprocessen, beskadiger det ikke batteripakken [8]. Oplad batteripakken [8] inden brug, hvis det er på medium eller lav opladningsstatus. Ladekontrol-LED'erne (grøn [] og rød []) informerer om batteripakkens [8] og batteriopladerens [] status: LED Status Den røde LED lyser Batteripakken oplades Grøn LED lyser Batteripakken er fuldt opladet Grønne og røde LED’er blinker Batteripakken er defekt Den røde LED blinker Batteripakken er for koldt eller for varmt Grøn LED lys (uden batteripakke) Battieropladeren er klar Sæt batteripakken [8] i batteriopladeren []. Sæt netledning med netstik [] fra batteriopladeren [] i stikkontakten. Når batteripakken [8] er fuldt opladet: Fjern batteripakken fra batteriopladeren []. Træk batteriopladerens netledning med netstik

ud af stikkontakten. Indstilling af fodpladen (Fig. E)

ADVARSEL! Sluk for produktet, fjern batteripakken [8], og lad produktet køle af, inden du foretager nogen justeringer!

KVÆSTELSER! Savklinger kan være skarpe og blive varme i brug. Brug altid beskyttelseshandsker, når du håndterer savklinger.

KVÆSTELSER! u Fjern savklingen fra produktet, før du indstiller fodpladen [4] (se ”Montering/ fjernelse af savklinge”). u Brug ikke produktet uden påsat fodplade [4]. Til tilpasning af arbejdsemnet kan fodpladen [4] indstilles i forskellige positioner og drejes. Oplåsning af fodpladen [4]: Drej låsehåndtaget [1] mod uret. Ved at trække ind og ud kan du indstille den ønskede position for fodpladen [4]. Låsning af fodpladen [4]: Drej låsehåndtaget [1] med uret. Montering/fjernelse af savklinge

ADVARSEL! Sluk for produktet, fjern batteripakken [8], og lad produktet køle af, inden du foretager nogen justeringer!

KVÆSTELSER! Savklinger kan være skarpe og blive varme i brug. Brug altid beskyttelseshandsker, når du håndterer savklinger.197

KVÆSTELSER! u Brug ikke en sløv, bøjet eller beskadiget savklinge. u Brug altid en savklinge, som passer til opgaven. Montering af savklinge (Fig.F) Drej patronring [2] mod uret. Før savklingen ind i savklingeholderen [3]. Slip patronring [2], så den igen drejer tilbage til udgangsposition. Før ibrugtagning: Træk i savklingen, og kontroller, at den sidder sikkert og fast. Fjernelse af savklinge (Fig. G) Drej patronring [2] mod uret. Træk savklingen ud af savklingeholderen [3]. Slip patronring [2], så den igen drejer tilbage til udgangsposition. BEMÆRK u Til bestemte opgaver kan savklingen også monteres med en 180°drejning. Til- og frakobling

KVÆSTELSER! Brug altid beskyttelseshandsker, når du håndterer eller arbejder med produktet.

KVÆSTELSER! u Sørg, når du tænder, for, at savklingen ikke berører arbejdsemnet. u Sørg under arbejdet for at stå sikkert. Hold hele tiden produktets forreste [9] og bagerste håndtag[7] fast med begge hænder (fig.H). u Hold begge hænder væk fra savklingen, når produktet er i drift. BEMÆRK u Afbryderen [6] kan ikke bestemmes. (Fig. I) Tilkobling: Løsn tilkoblingsspærren [5] ved at trykke den ind mod venstre eller højre. Tryk på afbryderen [6], og hold den nede. Juster hastigheden efter behov (se ”Hastighedsjustering”). Frakobling: Slip afbryderen [6]. Når afbryderen slippes, bevæger tilkoblingsspærren [5] sig automatisk tilbage i udgangsposition. Hastighedsjustering Du kan styre hastigheden ved at trykke på afbryderen [6] med forskellige hårdheder: Kontakttryk Hastighed Let tryk: Langsommere Hårdere tryk: Hurtigere LED arbejdslys Produktet er udstyret med LED arbejdslys [], som lyser på det direkte arbejdsområde og forbedrer synligheden i dårligt oplyste områder. LED arbejdslys [] tændes automatisk, når produktet starter. BEMÆRK u LED arbejdslys [] fortsætter med at lyse i ca.10sekunder, når produktet slukkes. Testkørsel BEMÆRK u Udfør en prøvekørsel uden belastning før det første arbejde og efter hvert skift af savklinge. Sluk straks for produktet, hvis savklingen kører uregelmæssigt, der opstår betydelige vibrationer eller unormale lyde.198

PERSONSKADER OG TINGSKADER! u Brug altid beskyttelseshandsker, når du håndterer savklingen. Sådan undgår du snitsår. u Brug ikke en sløv, revnet, bøjet eller beskadiget savklinge. u Undersøg arbejdsemnet for skjulte fremmedlegemer som søm eller skruer, før du saver. Fjern disse. u Monter altid den passende savklinge. u Fastgør arbejdsemnet på arbejdsbordet ved hjælp af spændeanordninger. u Anvend altid kun så meget tryk, som det netop er nødvendigt for at save. Ved overdreven tryk kan savklingen bøje eller brække. u Sluk straks for produktet, hvis savklingen sætter sig fast. Spred savsnittet, og træk forsigtigt savklingen ud. u Stå altid med siden til produktet under arbejdet. u Sørg for ventilation på arbejdspladsen. u Undgå at overbelaste produktet under arbejdet. Almindelig savning Kontroller, at savklingen ikke berører arbejdsemnet. Tænd først derefter produktet. Sæt fodpladen [4] på arbejdsemnet. Skær med ensartet tryk i en jævn bevægelse fremad. Du kan skære horisontalt, diagonalt eller vertikalt. Når arbejdet er færdigt: Sluk først produktet. Træk derefter savklingen ud af arbejdsemnet. Dyksavning (Fig. J) Dyksavning er en meget krævende teknik, som er forbundet med en høj risiko for kvæstelser. Udfør kun denne teknik, hvis du er fortrolig med den. Dyksavning må kun udføres i blødt materiale som træ eller gipskarton og med korte savklinger (maks.150mm længde). Der er fare for tilbagestød og kvæstelser. Placer den forreste kant af fodpladen [4] på arbejdsemnet, så savklingen ikke berører arbejdsemnet. Tænd derefter produktet. Lad savklingen dykke langsomt ind i arbejdsemnet. Når arbejdsemnets dybde er blevet skåret, fortsætter du med at save som normalt. Flugtende skæring (Fig. K) Med elastiske bimetal-savklinger kan du f.eks. skære vandrør over, så de flugter med væggen. Sørg for, at savklingen altid er længere end rørets diameter. Der er fare for tilbagestød og kvæstelser. Parring af produktet med appen Lidl Home Tænd/sluk af Bluetooth- funktion på akkuer o Hold knappen [] på batteripakken[8] nedtrykket i 3sekunder, for at aktivere Bluetooth-funktionen. Den orange LED på opladningsstatus-LED’erne [] lyser. Bluetooth- funktioner er aktiveret. o Slip knappen []. o Tryk og hold knappen [] på batteripakken [8] nedtrykket i 10sekunder, for at deaktivere Bluetooth-funktionen. Den orange LED på opladningsstatus-LED’erne

på fanen . Appen Lidl Home scanner for tilgængelige apparater. Appen Lidl Home viser, om der er apparater til rådighed. BEMÆRK u Når appen Lidl Home ikke har fundet tilgængelige apparater, fortsættes der med ”Ingen automatiske forslag til tilgængelige apparater”.

, for at vise tilgængelige apparater på en liste.

for valg af batteripakke[8]. BEMÆRK u Vælg altid kun et apparat. Hvis andre produkter er markeret: Klik på for at slette markeringen.

for at bekræfte parringen. Batteripakken [8] vises på fanen og kan vælges.

på fanen . Appen Lidl Home scanner for tilgængelige apparater. Appen Lidl Home viser, om der er apparater til rådighed. BEMÆRK u Når appen Lidl Home ikke har fundet tilgængelige apparater, fortsættes der med ”Ingen automatiske forslag til tilgængelige apparater”. Ingen automatiske forslag til tilgængelige apparater:

. Lys blinker hurtigt. Appen Lidl Home scanner for tilgængelige apparater.

, for valg af batteripakke[8] og tilføje batteripakken til App.

BEMÆRK u Ved opdatering af firmware kan funktionerne i appen Lidl Home blive ændret. Funktioner i appen Lidl Home Når du skal vælge en batteripakke, kommer du til siden for batteripakken. Smart-batteripakke

(øverst) o I det øverste vindue vises en oversigt over batteripakken samt følgende oplysninger: – aktuel temperatur – Status – Tid indtil fuldstændig opladning – Opladningsstatus i % o Hvis du stryger til højre i det øverste vindue, bladrer du igennem diagrammer, som viser følgende detaljer: – temperaturkurven (den røde linje i viser overophedningstærsklen. Den sorte linje viser den aktuelle batteritemperatur.) – kurven for opladningsstrøm – kurven for afladningsstrøm – kurven for kapacitet

kan du selv indstille den laveste afladningsspænding og den maksimale kontinuerlige afladningsstrøm.

o Aktivér eller deaktiver visning af opladningsstatus: – Deaktiver visning af opladningsstatus for batteripakken via feltet

. Visningen af opladningsstatus for batteripakken slukker automatisk efter kort tid.

o Skift mellem grader Celsius og grader Fahrenheit.

o Oversigt over information om batteripakke. Statistikker o Visning af følgende detaljer: – Antal opladningscyklusser – Antal afladningscyklusser – Samlet kørselstid

o Efter valg af batteripakke finder du øverst til højre symbolet

o Hvis du trykker på symbolet foroven, kan du foretage de følgende ændringer for batteripakken:

‒ tildel et nyt billede

‒ tildel et nyt sted o Du kan også vende tilbage til

Ofte stillede spørgsmål

o Se ”Fjern parring af produkt, og slet data fra appen” Batteridreven bajonetsav Når du vælger

vises siden for den batteridrevne bajonetsav med følgende detaljer: – Nummer på elektroværktøj – Navn på elektroværktøj – Afladningsstrøm (i ampere) – Motorens omdrejningshastighed (o/min.)

Værktøj-driftstilstand

‒ tillader en højere afladningsstrøm til tunge opgaver

o LED arbejdslys [] lyser fortsat i nogle minutter efter slukning. Denne tid kan indstilles til mellem 1 og 99sekunder.

o Brugsstatistikkerne for den batteridrevne bajonetsav vises således: – Samlet kørselstid – Antal mekanismer til overophedningsbeskyttelse – Antal stilstande – Antal mekanismer til overstrømsbeskyttelse

o Kontrol af elektroværktøjets firmware: – Hvis der vises en rød prik ved siden af versionen, betyder det, at der er en ny firmwareversion tilgængelig. Hvis du vælger

Bjælkerne til status af opdateringen viser overførslen af batteripakkens nye firmware.

VIGTIGT! Under opdateringen af firmware blinker status- LED’en [] 5× pr. sekund. Afbryd ikke Smart- batteripakken fra den batteridrevne bajonetsav under opdateringen, da den batteridrevne bajonetsav bliver ubrugelig, såfremt opdateringen slår fejl. Under opdateringen reagerer den batteridrevne bajonetsav ikke på betjening, fx tryk på afbryderen. Opdateringsprocessen tager ca. 5 minutter. Hvis firmwaren opdateres korrekt, blinker status-LED’en i 5sekunder 1× pr. sekund. Den batteridrevne bajonetsav er igen klar til betjening. Par batteripakken med appen Lidl Home ved at følge trinnene i kapitlet ”Parring af produktet med appen Lidl Home”. Genetablér parring af den batteridrevne bajonetsav

VIGTIGT! Hvis status-LED’en [] skiftevis blinker 1× og 5× pr. sekund, betyder det, at parringen er blevet afbrudt. En af grundene kan være, at batteripakken er fjernet fra den batteridrevne bajonetsav under opdateringen af firmware. Den batteridrevne bajonetsav er dermed ubrugelig, indtil parringen er genetableret. Gør følgende for at genetablere parringen med den batteridrevne bajonetsav:

3. Tryk på afbryder/hastighedsjustering

(se ”Parring af produktet med appen Lidl Home”).

, og opdater firmwaren.

9. Efter opdatering af firmwaren skulle

parringen af den batteridrevne bajonetsav være genetableret, og den batteridrevne bajonetsav er klar til brug. Gendan fabriksindstillingerne o Vælg

1. På fanen vælges det produkt, som

parringen skal fjernes for, og for hvilket du vil slette data.

for at slette data. Hvis du kun vil fjerne parringen af produktet uden at slette data, skal du vælge

1. På produktlisten vælges den batteripakke,

som du har spørgsmål til.

Ofte stillede spørgsmål

ADVARSEL! Sluk for produktet, fjern batteripakken [8], og lad produktet køle af, før du udfører inspektions-, vedligeholdelses- eller rengøringsarbejde! Rengøring Det skal sikres, at der ikke trænger væske ind i produktet. Hold altid produktet rent, tørt og fri for olie eller smørefedt. Fjern støv efter hvert brug og før opbevaring. Regelmæssig og grundig rengøring hjælper med til sikker brug og forlænger produktets levetid. Rengør produktet med en tør klud. Anvend en blød børste på svært tilgængelige steder. Især skal der fjernes snavs og støv fra ventilationsåbningerne med en klud og en blød børste. Ventilationsåbninger skal altid være frie. BEMÆRK u Brug ikke kemiske, alkaliske, slibende eller andre aggressive rengørings- eller desinfektionsmidler til at rengøre produktet, da disse kan beskadige overfladerne. Vedligeholdelse Kontroller produktet og tilbehørsdele (f.eks. savklinger) for slid og beskadigelser før og efter hver anvendelse. Udskift om nødvendigt disse med nye, som beskrevet i denne betjeningsvejledning. Vær opmærksom på de tekniske krav (se ”Tekniske data”). Kontroller afdækninger og sikkerhedsanordninger for beskadigelser og korrekt placering. Udskift disse om nødvendigt. Udskift en sløv, bøjet eller på anden vis beskadiget savklinge. Reparation Der er ingen dele i dette produkt, der kan serviceres af brugeren. Kontakt en kvalificeret specialist for at få produktet kontrolleret og repareret. Opbevaring Rengør produktet som beskrevet ovenfor. Opbevar produktet og tilbehøret på et mørkt, tørt og frostfrit sted med god udluftning.203

Opbevar altid produktet på et sted, der ikke er tilgængeligt for børn. Den optimale langtids lagertemperatur (længere end 3 måneder) ligger mellem +20og +26 °C. Opbevar produktet i transportkufferten

Bemærkninger om batteripakken Opbevar kun batteripakken [8] i delvist opladet tilstand. Opladningsstatussen skal være 40til 60% ved længere opbevaringsperioder (røde og orange opladningsstatus-LED’er [] lyser). Under en længere opbevaringsperiode, skal du kontrollere batteripakkens [8] opladningsstatus ca.hver 3.måned. Genoplad det om nødvendigt. Transport Transportér produktet i transportkufferten []. Beskyt produktet mod stød og stærke vibrationer, der især kan opstå under transport i køretøjer. Sørg for at produktet ikke kan glide og/eller vælte. Bortskaffelse Emballage: Emballagen består af miljøvenlige materialer, som du kan bortskaffe på de lokale genbrugsstationer. Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer/20–22: papir og pap/80– 98: kompositmaterialer. Produkt: Produktet og tilbehøret og emballagematerialer kan genbruges og er underlagt udvidet producentansvar. De skal bortskaffes separat. Følg de viste mærkater med sorteringsoplysninger, så de bortskaffes på en bedre måde. Triman-logoet gælder kun for Frankrig. De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre. For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning. Defekte eller brugte batterier/akkuer skal genbruges iht. retningslinje 2006/66/EF og dennes ændringer. Aflevér batterier/akkuer og/eller produktet via et af de tilbudte indsamlingssteder. Miljøskader gennem forkert bortskaffelse af batterierne/ akkuerne! Fjern batterierne/de genopladelige batterier fra produktet ved bortskaffelse. Batterier/akkuer må ikke bortskaffes via husholdningsaffaldet. De kan indeholde giftige tungmetaller og er underlagt behandlingen for særaffald. De kemiske symboler for tungmetaller er følgende: Cd = kadmium, Hg = kviksølv, Pb = bly. Aflverer derfor brugte batterier/akkuer hos en kommunal genbrugsstation.204

Garanti Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende. De får 5 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet. Hvis der inden for 5 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet – efter vores valg – af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt. Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas. Garantiperioden for batteripakken er 1 år fra købsdatoen. Afvikling af garantisager For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger: Opbevar kassebon og artikelnummer (IAN 391001_2201) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail. Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået. Service Service Danmark Tel.: [phone] E-Mail: [e-mail]205
