BEDIENUNGSANLEITUNG PSSAP 20 Li C4 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

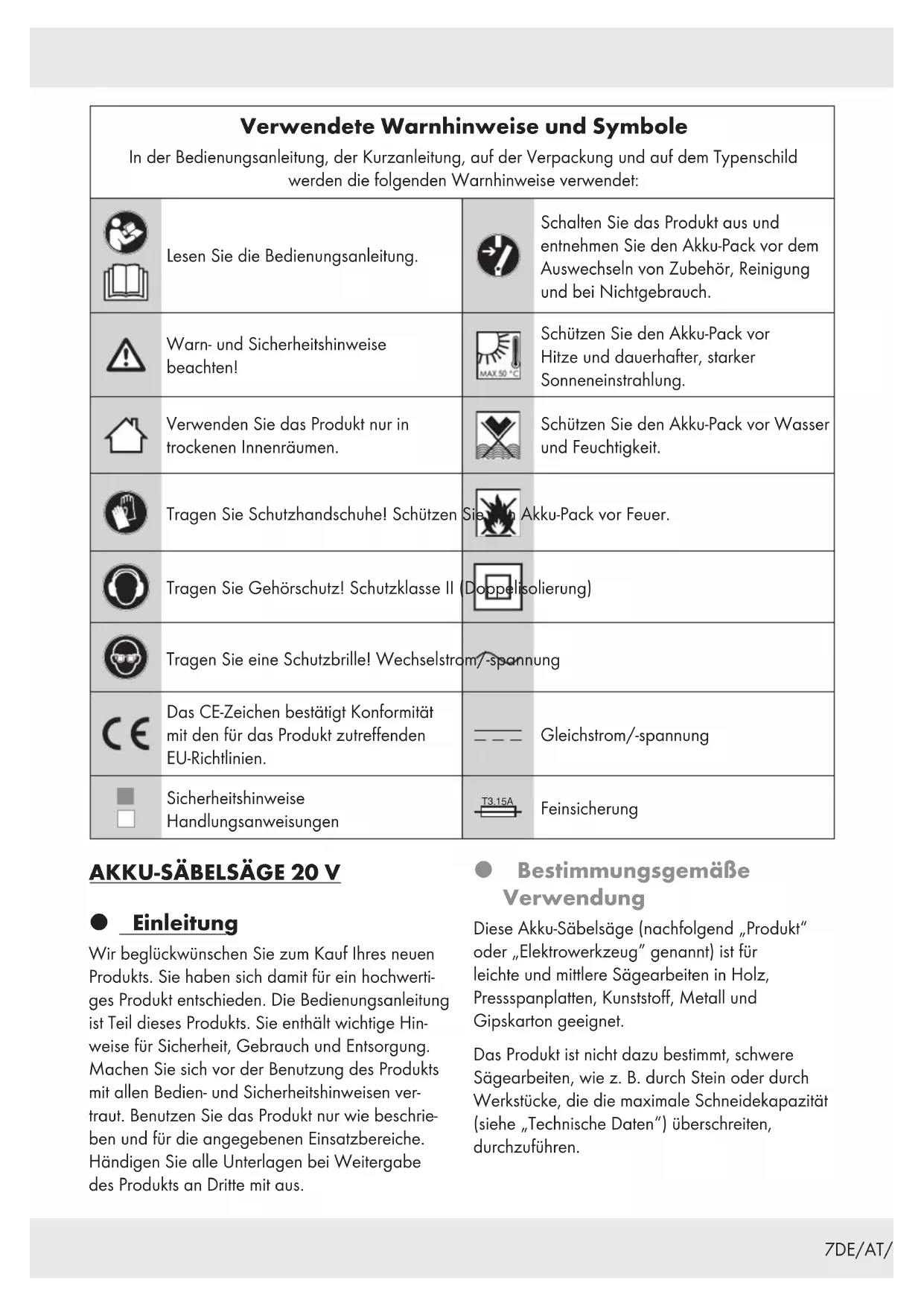

Verwendete Warnhinweise und Symbole...................... . . Seite 7 Einleitung ........................................................... . . Seite 7 Bestimmungsgemäße Verwendung ........................................ . . Seite 7 Lieferumfang.......................................................... . . Seite 8 Sie benötigen (für die Verwendung mit der App Lidl Home)..................... . . Seite 8 Teilebeschreibung ..................................................... . . Seite 8 Technische Daten ...................................................... . . Seite 8 Markenhinweise....................................................... . . Seite 10 Sicherheitshinweise ............................................... . . Seite 10 Allgemeine Sicherheitshinweise für Elektrowerkzeuge.......................... . . Seite 10 Sicherheitshinweise für Säbelsägen ........................................ . . Seite 13 Vibrations- und Geräuschminderung ....................................... . . Seite 14 Verhalten im Notfall .................................................... . . Seite 15 Restrisiken............................................................ . . Seite 15 Sicherheitshinweise für Ladegeräte ........................................ . . Seite 15 Vor dem ersten Gebrauch ........................................ . . Seite 16 Zubehör ............................................................. . . Seite 16 Bedienung .......................................................... . . Seite 16 Akku-Pack entnehmen/einsetzen .......................................... . . Seite 16 Akku-Pack-Ladezustand prüfen............................................ . . Seite 17 Akku-Pack laden....................................................... . . Seite 17 Fußplatte einstellen..................................................... . . Seite 17 Sägeblatt einsetzen/entfernen............................................ . . Seite 18 Ein- und Ausschalten.................................................... . . Seite 18 Geschwindigkeitsregelung ............................................... . . Seite 19 LED-Arbeitsleuchte ..................................................... . . Seite 19 Probelauf ............................................................ . . Seite 19 Arbeitshinweise.................................................... . . Seite 19 Produkt mit der App Lidl Home verbinden ..................... . . Seite 20 Bluetooth-Funktion des Akkus ein-/ausschalten ............................... . . Seite 20 Produkt mit der App Lidl Home verbinden ................................... . . Seite 20 Funktionen der App Lidl Home................................... . . Seite 21 Smart-Akku-Pack....................................................... . . Seite 21 Akku-Säbelsäge ....................................................... . . Seite 22 Verbindung mit der Akku-Säbelsäge wiederherstellen.......................... . . Seite 23 Auf Werkseinstellungen zurücksetzen ...................................... . . Seite 23 Datenschutzbestimmungen............................................... . . Seite 24 Produkt entkoppeln und Daten aus der App löschen........................... . . Seite 24 Probleme mit der App ‒ FAQ............................................. . . Seite 246 DE/AT/CH Reinigung und Pflege ............................................. . . Seite 24 Reinigung ............................................................ . . Seite 24 Wartung............................................................. . . Seite 24 Reparatur ............................................................ . . Seite 24 Lagerung ............................................................ . . Seite 24 Transport ............................................................ . . Seite 25 Entsorgung ......................................................... . . Seite 25 Garantie ............................................................ . . Seite 26 Abwicklung im Garantiefall .............................................. . . Seite 26 Service .............................................................. . . Seite 27 EU-Konformitätserklärung ....................................... . . Seite 287DE/AT/CH Verwendete Warnhinweise und Symbole In der Bedienungsanleitung, der Kurzanleitung, auf der Verpackung und auf dem Typenschild werden die folgenden Warnhinweise verwendet: Lesen Sie die Bedienungsanleitung. Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack vor dem Auswechseln von Zubehör, Reinigung und bei Nichtgebrauch. Warn- und Sicherheitshinweise beachten! Schützen Sie den Akku-Pack vor Hitze und dauerhafter, starker Sonneneinstrahlung. Verwenden Sie das Produkt nur in trockenen Innenräumen. Schützen Sie den Akku-Pack vor Wasser und Feuchtigkeit. Tragen Sie Schutzhandschuhe! Schützen Sie den Akku-Pack vor Feuer. Tragen Sie Gehörschutz! Schutzklasse II (Doppelisolierung) Tragen Sie eine Schutzbrille! Wechselstrom/-spannung Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien. Gleichstrom/-spannung Sicherheitshinweise Handlungsanweisungen T3.15A Feinsicherung

Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwerti- ges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hin- weise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen ver- traut. Benutzen Sie das Produkt nur wie beschrie- ben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Diese Akku-Säbelsäge (nachfolgend „Produkt“ oder „Elektrowerkzeug” genannt) ist für leichte und mittlere Sägearbeiten in Holz, Pressspanplatten, Kunststoff, Metall und Gipskarton geeignet. Das Produkt ist nicht dazu bestimmt, schwere Sägearbeiten, wie z. B. durch Stein oder durch Werkstücke, die die maximale Schneidekapazität (siehe „Technische Daten“) überschreiten, durchzuführen.8 DE/AT/CH Verwenden Sie stets Sägeblätter entsprechend dem bestimmungsgemäßen Gebrauch! Beachten Sie beim Kauf und Gebrauch von Sägeblättern die technischen Anforderungen des Produkts (siehe „Technische Daten“). Die LED-Arbeitsleuchte [] dieses Produkts ist dazu bestimmt, den direkten Arbeitsbereich zu beleuchten. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt. Lieferumfang

WARNUNG! u Das Produkt und die Verpackungs- materialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! 1x Akku-Säbelsäge 20V PSSAP 20Li C4 1x Akku-Pack PAPS208A1 * 1x Schnellladegerät PLG 20 C3 * 1x Tragekoffer 1x Sägeblatt für Holz 1x Sägeblatt für Metall 1x Kurzanleitung Sie benötigen (für die Verwendung mit der App Lidl Home) Mobilgerät: iOS 9.0 oder höher Android 5.0 oder höher Teilebeschreibung Abbildung A: [1] Entriegelungshebel [2] Spannfutterring [3] Sägeblattaufnahme [4] Fußplatte [5] Einschaltsperre [6] Ein-/Ausschalter/Geschwindigkeitsregulierung [7] Hinterer Handgriff [8] Akku-Pack * [9] Vorderer Handgriff [] LED-Arbeitsleuchte [] Verbindungsstatus-LED Abbildung B: [8] Akku-Pack * [] Entriegelungstaste für den Akku-Pack [] Taste (Ladestand) [] Ladezustand-LEDs (rot/orange/grün) Abbildung C: [8] Akku-Pack * [] Ladegerät (Schnellladegerät) * [] Anschlussleitung mit Netzstecker [] Ladekontroll-LED – Rot [] Ladekontroll-LED – Grün Ohne Abbildung: [] Tragekoffer

• Akku und Schnellladegerät sind nicht im Lieferumfang enthalten Technische Daten Akku-Säbelsäge PSSAP 20Li C4 Nennspannung: 20 V Hubzahl: 0–3000 min

Hub: 22 mm Sägeblatt-Aufnahmetyp: Standard Maximale Schneidekapazität: Holz: 150 mm Stahl: 15 mm Buntmetall: 20 mm Metallrohr: 100 mm Akku-Pack PAPS208A1 * Typ: Lithium-Ionen Nennspannung: 20 V Kapazität: 8 Ah9DE/AT/CH Energiewert: 160 Wh Anzahl der Batteriezellen: 10 Frequenzleistung: ≤ 20 dBm Frequenzbereich: 2400 bis 2483,5 MHz Temperatur: max. 50°C Schnellladegerät PLG 20 C3 * Eingang: Nennspannung: 230–240 V∼ Nennfrequenz: 50 Hz Nennleistung: 120 W Ausgang: Nennspannung: 21,5 V Ladestrom: 4,5 A Schutzklasse: II/ Sicherung (intern): 3,15 A/ T3.15A

• Akku und Schnellladegerät sind nicht im Lieferumfang enthalten Ladezeit: Akku-Typ PAP 20 B1, 2 Ah (separat erhältlich): 35 Minuten Akku-Typ PAP 20 B3, PAPS 204 A1, 4 Ah (separat erhältlich): 60 Minuten Akku-Typ PAPS 208 A1, 8Ah (separat erhältlich): 120 Minuten Empfohlene Umgebungstemperatur: Während des Ladens: +4 bis +40°C Während des Betriebs: +4 bis +40 °C Während der Lagerung: +20 bis +26 °C Geräuschemissionswerte Die gemessenen Werte wurden in Übereinstimmung mit EN 62841 ermittelt. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel L

: 89,0 dB(A) Unsicherheit K

: 5 dB Schallleistungspegel L

: 100,0 dB(A) Unsicherheit K

: 5 dB Schwingungsemissionswerte Schwingungsgesamtwerte (Vektorsumme dreier Richtungen), ermittelt entsprechend EN 62841: Sägen von Brettern (mitgeliefertes Parkside HCS-Sägeblatt) Haupthandgriff: Hand-/Armvibration a h,B : 14,388 m/s

Unsicherheit K: 1,5 m/s

Zusätzlicher Handgriff: Hand-/Armvibration a h,B : 16,212 m/s

Unsicherheit K: 1,5 m/s

Sägen von Holzbalken (mitgeliefertes Parkside HCS-Sägeblatt) Haupthandgriff: Hand-/Armvibration a h,WB : 12,100 m/s

Unsicherheit K: 1,5 m/s

Zusätzlicher Handgriff: Hand-/Armvibration a h,WB : 15,210 m/s

Unsicherheit K: 1,5 m/s

WARNUNG! Tragen Sie Gehörschutz! HINWEIS u Die angegebenen Schwingungs- gesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. u Die angegebenen Schwingungsgesamt- werte und die angegebenen Geräusch- emissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.10 DE/AT/CH

WARNUNG! u Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Be- nutzung des Elektrowerkzeugs von den An- gabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnah- men zur Verringerung der Vibrationsbelas- tung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berück- sichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Markenhinweise o iOS und Apple sind eingetragene Handelsmarken von Apple Inc. in den USA und anderen Ländern. App Store ist eine eingetragene Handelsmarke von Apple Inc. o Android, Gmail, Google Play und Google Assistant * sind eingetragene Handelsmarken von Google Inc. o Zigbee ist eine eingetragene Handelsmarke von The Zigbee Alliance. o Die Bluetooth

-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth

SIG Inc.. o Die Handelsmarke und der Handelsname Parkside stehen im Eigentum der jeweiligen Inhaber. o Alle anderen Namen und Produkte können Handelsmarken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer sein.

• Google Assistant ist in bestimmten Sprachen und Ländern nicht verfügbar. Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! u Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit

1) Halten Sie Ihren Arbeitsbereich

sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

2) Arbeiten Sie mit dem

Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

3) Halten Sie Kinder und andere

Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.11DE/AT/CH Elektrische Sicherheit

1) Der Anschlussstecker des

Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

2) Vermeiden Sie Körperkontakt mit

geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

3) Halten Sie Elektrowerkzeuge von

Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

4) Zweckentfremden Sie die

Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

5) Wenn Sie mit einem

Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

6) Wenn der Betrieb des

Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen

1) Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

2) Tragen Sie persönliche

Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

3) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

4) Entfernen Sie Einstellwerkzeuge

oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

5) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.12 DE/AT/CH

6) Tragen Sie geeignete Kleidung.

Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

7) Wenn Staubabsaug- und

-auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

8) Wiegen Sie sich nicht in falscher

Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Verwendung und Behandlung des Elektrowerkzeugs

1) Überlasten Sie das Elektrowerkzeug

nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

2) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

3) Ziehen Sie den Stecker aus der

Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

4) Bewahren Sie unbenutzte

Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

5) Pflegen Sie Elektrowerkzeuge und

Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

6) Halten Sie Schneidwerkzeuge

scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

7) Verwenden Sie Elektrowerkzeug,

Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

8) Halten Sie Griffe und Griffflächen

trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.13DE/AT/CH Verwendung und Behandlung des Akkuwerkzeugs

1) Laden Sie die Akkus nur mit

Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

2) Verwenden Sie nur die dafür

vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

3) Halten Sie den nicht benutzten

Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

4) Bei falscher Anwendung kann

Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

5) Benutzen Sie keinen beschädigten

oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

6) Setzen Sie einen Akku keinem Feuer

oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

7) Befolgen Sie alle Anweisungen

zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. Service

1) Lassen Sie Ihr Elektrowerkzeug nur

von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

2) Warten Sie niemals beschädigte

Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für Säbelsägen

1) Halten Sie das Elektrowerkzeug an

den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und könnte zu einem elektrischen Schlag führen.

2) Befestigen und sichern Sie das

Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

3) Halten Sie die Hände vom

Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.14 DE/AT/CH

4) Führen Sie das Elektrowerkzeug nur

eingeschaltet gegen das Werkstück. Es besteht die Gefahr eines Rückschlages, wenn das Einsatzwerkzeug im Werkstück verkantet.

5) Achten Sie darauf, dass die

Fußplatte beim Sägen immer am Werkstück anliegt. Das Sägeblatt kann verkanten und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

6) Schalten Sie nach Beendigung

des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.

7) Verwenden Sie nur unbeschädigte,

einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.

8) Bremsen Sie das Sägeblatt nach

dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

9) Spannen Sie das Material gut

fest. Stützen Sie das Werkstück nicht mit der Hand oder dem Fuß ab. Berühren Sie keine Gegenstände oder den Erdboden mit der laufenden Säge. Es besteht Rückschlaggefahr.

10) Verwenden Sie geeignete

Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren oder fragen Sie die örtliche Versorgungsgesellschaft. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.

11) Halten Sie das Elektrowerkzeug

beim Arbeiten mit beiden Händen fest und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

12) Sichern Sie das Werkstück. Ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

13) Warten Sie, bis das

Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann verkanten und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

14) Sägen Sie keine Materialien (z. B.

bleihaltige Farben und Lacke oder asbesthaltiges Material), deren Stäube gesundheitsschädlich sein können. Vibrations- und Geräuschminderung Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren. Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern: Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben. Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist. Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind. Halten Sie das Produkt sicher an den Handgriffen/Griffflächen fest. Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar).15DE/AT/CH Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist. Verhalten im Notfall Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden. Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden. Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und entnehmen Sie den Akku-Pack. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen. Restrisiken Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten: Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird. Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs. Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte. HINWEIS u Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird! Sicherheitshinweise für Ladegeräte Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Laden Sie keine nicht wieder aufladbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen.16 DE/AT/CH Wenn die Anschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Schützen Sie elektrische Teile gegen Feuchtigkeit. Tauchen Sie diese nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Gerät nie unter fließendes Wasser. Beachten Sie die Anweisungen für Reinigung, Wartung und Reparatur. Das Gerät ist nur den Gebrauch in Innenräumen geeignet. ACHTUNG! Dieses Ladegerät ist ausschließlich zum Aufladen von Akku-Packs der folgenden Typen geeignet: Parkside 20 V Akku-Pack PAP 20 B1 2 Ah 5 Zellen PAP 20 B3 4 Ah 10 Zellen PAPS204A1 4 Ah 5 Zellen PAPS208A1 8 Ah 10 Zellen Eine aktuelle Liste der Batteriekompatibilität finden Sie unter www.lidl.de/akku. Vor dem ersten Gebrauch Zubehör Für den sicheren und ordnungsgemäßen Gebrauch dieses Produkts werden unter anderem die folgenden Zubehörteile, wie z. B. Werkzeuge und Sägeblätter, benötigt: Geeignetes Sägeblatt Werkzeuge und Sägeblätter erhalten Sie im Fachhandel. Beachten Sie beim Erwerb immer die technischen Anforderungen dieses Produkts (siehe „Technische Daten“). Fragen Sie bei Unsicherheit eine qualifizierte Fachkraft und lassen Sie sich von Ihrem Fachhändler beraten. HINWEIS u In dieser Bedienungsanleitung finden Sie Informationen und Hinweise zu verschiedenen Sägeblättern und deren Einsatzbereichen. Die dargestellten Sägeblätter sind nicht zwingend im Lieferumfang enthalten, sondern zeigen die Einsatzmöglichkeiten dieses Produkts auf. Passende Akku-Packs und Ladegeräte Akku-Pack: Parkside X 20V Team Ladegerät: Parkside X 20V Team Bedienung Akku-Pack entnehmen/ einsetzen Akku-Pack entnehmen: Drücken Sie die Entriegelungstaste für den Akku-Pack

Entnehmen Sie den Akku-Pack [8] (Abb. D). Akku-Pack einsetzen: Richten Sie den Akku-Pack [8] zum Griff aus und schieben Sie diesen ein. Stellen Sie sicher, dass dieser spürbar einrastet.17DE/AT/CH HINWEIS u Wenn der Akku-Pack [8] in das Produkt eingesetzt und der Ein-/Ausschalter [6] zum ersten Mal gedrückt wird, blinkt die Verbindungsstatus-LED [] 3x. Akku-Pack-Ladezustand prüfen (Abb. B) Akku-Pack-Ladezustand prüfen: Drücken Sie die Taste []. Die Ladezustand-LEDs [] leuchten auf: LED [] Ladezustand Rot/orange/grün Maximal Rot/orange Mittel Rot Niedrig Akku-Pack laden (Abb. C) HINWEIS u Sie können den Akku-Pack [8] jederzeit aufladen, ohne die Lebensdauer zu verkürzen. u Eine Unterbrechung des Ladevorgangs schädigt den Akku-Pack [8] nicht. Laden Sie den Akku-Pack [8] vor dem Gebrauch, falls dieser auf mittlerem oder niedrigem Ladezustand sein sollte. Die Ladekontroll-LEDs (grün [] und rot []) informieren über den Status des Ladegeräts [] und des Akku-Packs [8]: LED Status Rote LED leuchtet Akku-Pack lädt Grüne LED leuchtet Akku-Pack voll geladen Grüne und rote LED blinken Akku-Pack defekt Rote LED blinkt Akku-Pack zu kalt oder zu warm Grüne LED leuchtet (ohne Akku-Pack) Ladegerät bereit Setzen Sie den Akku-Pack [8] in das Ladegerät [] ein. Verbinden Sie die Anschlussleitung mit Netzstecker [] des Ladegeräts [] mit der Steckdose. Wenn der Akku-Pack [8] voll geladen ist: Entnehmen Sie den Akku-Pack aus dem Ladegerät []. Ziehen Sie danach die Anschlussleitung mit Netzstecker [] des Ladegeräts aus der Steckdose. Fußplatte einstellen (Abb. E)

WARNUNG! Schalten Sie das Produkt aus, entnehmen Sie den Akku-Pack [8] und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen!

VORSICHT! VERLETZUNGSGEFAHR! Sägeblätter können scharf sein und während des Gebrauchs heiß werden. Tragen Sie stets Schutzhandschuhe, wenn Sie mit Sägeblättern hantieren.

VORSICHT! VERLETZUNGSGEFAHR! u Entfernen Sie das Sägeblatt aus dem Produkt, bevor Sie die Fußplatte [4] einstellen (siehe „Sägeblatt einsetzen/ entfernen“). u Benutzen Sie das Produkt nicht ohne eingesetzte Fußplatte [4]. Zur Anpassung an das Werkstück ist die Fußplatte [4] in verschiedenen Positionen verstellbar und schwenkbar. Fußplatte [4] entriegeln: Drehen Sie den Entriegelungshebel [1] entgegen dem Uhrzeigersinn. Stellen Sie durch Ein- oder Ausziehen die gewünschte Position der Fußplatte [4] ein. Fußplatte [4] verriegeln: Drehen Sie den Entriegelungshebel [1] im Uhrzeigersinn.18 DE/AT/CH Sägeblatt einsetzen/ entfernen

WARNUNG! Schalten Sie das Produkt aus, entnehmen Sie den Akku-Pack [8] und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen!

VORSICHT! VERLETZUNGSGEFAHR! Sägeblätter können scharf sein und während des Gebrauchs heiß werden. Tragen Sie stets Schutzhandschuhe, wenn Sie mit Sägeblättern hantieren.

VORSICHT! VERLETZUNGSGEFAHR! u Verwenden Sie kein stumpfes, verbogenes oder beschädigtes Sägeblatt. u Verwenden Sie immer ein der Aufgabe entsprechendes Sägeblatt. Sägeblatt einsetzen (Abb. F) Drehen Sie den Spannfutterring [2] entgegen dem Uhrzeigersinn. Führen Sie das Sägeblatt in die Sägeblattaufnahme [3] ein. Lassen Sie den Spannfutterring [2] los, so dass sich dieser wieder in die Ausgangsposition dreht. Vor dem Gebrauch: Ziehen Sie am Sägeblatt und prüfen Sie, ob es sicher und fest sitzt. Sägeblatt entfernen (Abb. G) Drehen Sie den Spannfutterring [2] entgegen dem Uhrzeigersinn. Ziehen Sie das Sägeblatt aus der Sägeblattaufnahme [3]. Lassen Sie den Spannfutterring [2] los, so dass sich dieser wieder in die Ausgangsposition dreht. HINWEIS u Für bestimmte Arbeiten kann das Sägeblatt auch um 180° gedreht eingesetzt werden. Ein- und Ausschalten

VORSICHT! VERLETZUNGSGEFAHR! Tragen Sie stets Schutzhandschuhe, wenn Sie mit dem Produkt hantieren oder arbeiten.

VORSICHT! VERLETZUNGSGEFAHR! u Achten Sie vor dem Einschalten darauf, dass das Sägeblatt nicht das Werkstück berührt. u Achten Sie während der Arbeit auf einen sicheren Stand. Halten Sie den vorderen [9] und hinteren Handgriff [7] des Produkts stets mit beiden Händen fest (Abb. H). u Halten Sie Ihre Hände vom Sägeblatt fern, wenn das Produkt in Betrieb ist. HINWEIS u Der Ein-/Ausschalter [6] kann nicht festgestellt werden. (Abb. I) Einschalten: Lösen Sie die Einschaltsperre [5], indem Sie sie links oder rechts eindrücken. Drücken Sie den Ein-/Ausschalter [6] und halten Sie ihn gedrückt. Regulieren Sie die Geschwindigkeit nach Bedarf (siehe „Geschwindigkeitsregelung“). Ausschalten: Lassen Sie den Ein-/ Ausschalter [6] los. Nach dem Loslassen des Ein-/Ausschalters bewegt sich die Einschaltsperre [5] automatisch in ihre Ausgangsposition zurück.19DE/AT/CH Geschwindigkeitsregelung Durch unterschiedlich starken Druck auf den Ein-/Ausschalter [6] können Sie die Geschwindigkeit kontrollieren: Anpressdruck Geschwindigkeit Leichter Druck: Niedriger Stärkerer Druck: Höher LED-Arbeitsleuchte Dieses Produkt ist mit einer LED-Arbeitsleuchte [] ausgestattet, um den direkten Arbeitsbereich auszuleuchten und die Sichtbarkeit in schlecht beleuchteten Umgebungen zu verbessern. Die LED-Arbeitsleuchte [] leuchtet automatisch, sobald das Produkt eingeschaltet wird. HINWEIS u Die LED-Arbeitsleuchte [] leuchtet noch ca.10 Sekunden nach dem Ausschalten des Produkts weiter. Probelauf HINWEIS u Führen Sie vor dem ersten Arbeiten und nach jedem Sägeblattwechsel einen Probelauf ohne Belastung durch. Schalten Sie das Produkt sofort aus, wenn das Sägeblatt unregelmäßig läuft, beträchtliche Schwingungen auftreten oder abnorme Geräusche zu hören sind. Arbeitshinweise

PERSONEN- UND SACHSCHÄDEN! u Tragen Sie beim Hantieren mit dem Sägeblatt Handschuhe. So vermeiden Sie Schnittverletzungen. u Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. u Prüfen Sie vor dem Sägen das Werkstück auf verborgene Fremdkörper wie Nägel oder Schrauben. Entfernen Sie diese. u Setzen Sie stets das passende Sägeblatt ein. u Sichern Sie das Werkstück mit Hilfe von Spannvorrichtungen an der Werkbank. u Wenden Sie nur soviel Druck an, wie zum Sägen gerade notwendig ist. Bei übermäßigem Druck kann das Sägeblatt verbiegen und brechen. u Schalten Sie das Produkt sofort aus, wenn das Sägeblatt verklemmt. Spreizen Sie den Sägeschnitt und ziehen Sie das Sägeblatt vorsichtig heraus. u Stellen Sie sich beim Arbeiten immer seitlich zum Produkt. u Sorgen Sie für eine Belüftung des Arbeitsplatzes. u Vermeiden Sie die Überbeanspruchung des Produkts während der Arbeit. Herkömmliches Sägen Vergewissern Sie sich, dass das Sägeblatt nicht das Werkstück berührt. Schalten Sie das Produkt erst dann ein. Setzen Sie die Fußplatte [4] auf das Werkstück. Schneiden Sie mit gleichmäßigem Druck in einer gleichmäßigen Vorwärtsbewegung. Sie können horizontal, diagonal oder vertikal schneiden. Nach Fertigstellung der Arbeit: Schalten Sie zuerst das Produkt aus. Ziehen Sie dann das Sägeblatt aus dem Werkstück.20 DE/AT/CH Tauchsägen (Abb. J) Tauchsägen ist eine sehr anspruchsvolle Technik und mit einem höheren Verletzungs- risiko verbunden. Führen Sie diese Technik nur durch, wenn Sie mit dieser vertraut sind. Tauchschnitte dürfen nur in weichen Materialien wie Holz oder Gipskarton und mit kurzen Sägeblättern (max. 150 mm Länge) durchgeführt werden. Es besteht Rückschlaggefahr und Verletzungsgefahr. Setzen Sie die Vorderkante der Fußplatte [4] auf das Werkstück auf, so dass das Sägeblatt das Werkstück nicht berührt. Schalten Sie das Produkt ein. Lassen Sie das Sägeblatt langsam in das Werkstück eintauchen. Wenn die Werkstücktiefe durchtrennt ist, sägen Sie wie gewohnt weiter. Bündiges Abtrennen (Abb. K) Mit elastischen Bimetall-Sägeblättern können Sie z. B. Wasserrohre bündig an der Wand abtrennen. Achten Sie darauf, dass das Sägeblatt stets länger als der Rohrdurchmesser ist. Es besteht Rückschlaggefahr und Verletzungsgefahr. Produkt mit der App Lidl Home verbinden Bluetooth-Funktion des Akkus ein-/ausschalten o Halten Sie die Taste [] am Akku- Pack [8] 3 Sekunden lang gedrückt, um die Bluetooth-Funktion zu aktivieren. Die orangefarbene LED der Ladezustand-LEDs [] leuchtet. Die Bluetooth-Funktion ist eingeschaltet. o Lassen Sie die Taste [] los. o Drücken und halten Sie die Taste [] am Akku-Pack [8] 10 Sekunden lang, um die Bluetooth-Funktion auszuschalten. Die orangefarbene LED der Ladezustand- LEDs [] erlischt. Die Bluetooth-Funktion ist ausgeschaltet. In der App Lidl Home wird das Produkt als offline angezeigt. Produkt mit der App Lidl Home verbinden HINWEIS u Das Produkt kann nur mit der App Lidl Home verbunden werden, wenn der Akku- Pack [8] in das Produkt eingesetzt ist. u Ausschließlich Smart Performance wiederaufladbare Akkus können mit der App Lidl Home verbunden werden. o Drücken und halten Sie die Taste [] am Akku-Pack [8] 3 Sekunden lang, um die Bluetooth-Funktion einzuschalten. o Aktivieren Sie die Bluetooth-Funktion Ihres Smartphones. o Öffnen Sie die App Lidl Home. o Es gibt 3 verschiedene Möglichkeiten, das Produkt mit der App Lidl Home zu verbinden: Verbinden Sie das Produkt zum ersten Mal mit der App Lidl Home:

auf der Registerkarte . Die App Lidl Home scannt die verfügbaren Geräte. Die App Lidl Home zeigt an, ob verfügbare Geräte gefunden wurden. HINWEIS u Wenn die App Lidl Home keine verfügbaren Geräte findet, fahren Sie mit „Kein automatischer Vorschlag von verfügbaren Geräten“ fort.

, um die verfügbaren Geräte in der Liste anzuzeigen.

, um den Akku-Pack [8] auszuwählen. HINWEIS u Wählen Sie jeweils nur ein Gerät aus. Wenn für andere Produkte Häkchen vorhanden sind: Tippen Sie auf , um die Markierungen zu löschen.21DE/AT/CH

, um die Verbindung zu bestätigen. Der Akku-Pack [8] wird auf der Registerkarte aufgelistet und kann ausgewählt werden.

6. Wählen Sie den Akku-Pack

[8] aus. Informationen über die Akku-Säbelsäge „PSSAP 20 Li C4 (2201)“ finden Sie unter

Smartes Gerät nicht verbunden

angezeigt wird: Prüfen Sie, ob der Akku-Pack [8] in das Produkt eingesetzt ist. Prüfen Sie, ob die Verbindungsstatus- LED [] kontinuierlich leuchtet. u Falls die Verbindungsstatus-LED [] nicht kontinuierlich leuchtet: Setzen Sie den Akku-Pack [8] in die Akku-Säbelsäge ein. Drücken Sie den Ein-/Ausschalter/Geschwindigkeits- regulierung [6] für 5Sekunden. Die Verbindungsstatus-LED blinkt einige Sekunden lang und leuchtet dann kontinuierlich. Die Akku-Säbelsäge „PSSAP20 Li C4 (2201)“ wird unter

angezeigt. Die Produkte waren bereits mit der Lidl Home-App verbunden: o Tippen Sie auf

auf der Registerkarte. Die App Lidl Home scannt die verfügbaren Geräte. Die App Lidl Home zeigt an, ob verfügbare Geräte gefunden wurden. HINWEIS u Wenn die App Lidl Home keine verfügbaren Geräte findet, fahren Sie mit „Kein automatischer Vorschlag von verfügbaren Geräten“ fort. Kein automatischer Vorschlag von verfügbaren Geräten:

auf der Registerkarte .

in der Leiste auf der linken Seite.

. Die Anzeige blinkt schnell. Die App Lidl Home scannt die verfügbaren Geräte.

, um den Akku-Pack [8] auszuwählen und den Akku-Pack der App hinzuzufügen.

. DieÜbersichtsseite des Akku-Packs [8] wird angezeigt.

7. Die Informationen über die Akku-Säbelsäge

„PSSAP20LiC4 (2201)“ finden Sie unter

HINWEIS u Durch die Aktualisierung der Firmware können sich die Funktionen der App Lidl Home ändern. Funktionen der App Lidl Home Wenn Sie einen Akku-Pack auswählen, gelangen Sie auf die Übersichtsseite des Akku-Packs. Smart-Akku-Pack

(oben) o Im oberen Fenster, werden eine Kurzübersicht des Akku-Packs und folgende Details angezeigt: – aktuelle Temperatur – Status – Zeit bis zur vollständigen Entladung – Ladezustand in % o Wenn Sie im oberen Fenster nach rechts wischen, blättern Sie durch Diagramme, die die folgenden Details anzeigen: – die Temperaturkurve (die rote Linie im zeigt die Überhitzungsschwelle an. Die schwarze Linie zeigt die aktuelle Akkutemperatur an.) – die Ladestromkurve – die Entladestromkurve – die Kapazitätskurve22 DE/AT/CH

o PIN-Code festlegen, um den Akku-Pack zu sperren und zu entsperren.

Akku-Pack-Betriebsmodus

o Betriebsmodi wählen:

können Sie selbst die niedrige Entladespannung und den maximalen Dauerentladestrom einstellen.

o Überhitzungsalarm aktivieren oder deaktivieren: – Empfangen Sie eine Benachrichtigung auf Ihrem Smartphone, wenn der Akku-Pack die Überhitzungsschwelle überschreitet. – Aktivieren oder deaktivieren Sie die Benachrichtigungseinstellungen über das Feld

Überhitzungsalarm-Schalter

o Ladezustandsanzeige ein-/ausschalten: – Schalten Sie die Ladezustandsanzeige des Akku-Packs über das Feld

ein- oder aus. Die Ladezustandsanzeige des Akku-Packs erlischt nach kurzer Zeit automatisch.

o Zwischen Grad Celsius und Grad Fahrenheit wechseln.

o Übersicht von Informationen über den Akku- Pack. Statistiken o Anzeige folgender Details: – Anzahl der Ladezyklen – Anzahl der Entladezyklen – Gesamtlaufzeit

o Nach Auswahl des Akku-Packs finden Sie oben rechts das Symbol

o Wenn Sie das Symbol oben drücken, können Sie die folgenden Änderungen am Akku-Pack vornehmen:

‒ ein neues Bild zuweisen

‒ einen neuen Namen geben

‒ einen neuen Standort zuweisen o Sie können in diesem Menü auch auf

o Anderen Nutzer aus dem gleichen Haushalt Nutzung des Akku-Packs über die App Lidl Home freigeben.

o Firmware überprüfen o Firmware über

Firmware- Aktualisierung prüfen

o Siehe „Produkt entkoppeln und Daten aus der App löschen“ Akku-Säbelsäge Wenn Sie

„PSSAP 20 Li C4 (2201)“ unter

auswählen, wird die Übersichtsseite der Akku-Säbelsäge mit den folgenden Details angezeigt: – Nummer des Elektrowerkzeugs – Name des Elektrowerkzeugs – Entladestrom (in Ampere) – Drehgeschwindigkeit des Motors (U/min)

Werkzeug-Betriebsmodus

o Betriebsmodi wählen:

‒ erlaubt einen höheren Entladestrom für schwere Aufgaben

Lichtausschaltverzögerung einstellen

o Die LED-Arbeitsleuchte [] leuchtet nach dem Ausschalten noch einige Zeit weiter. Diese Zeit kann von 1 bis 99 Sekunden eingestellt werden.23DE/AT/CH

o Die Nutzungsstatistiken der Akku-Säbelsäge werden wie folgt angezeigt: – Gesamtlaufzeit – Anzahl der Überhitzungsschutzmechanismen – Anzahl der Stillstände – Anzahl der Überstromschutzmechanismen

o Überprüfung der Firmware des Elektrowerkzeugs: – Wenn neben der Version ein roter Punkt angezeigt wird, bedeutet dies, dass eine neue Firmware-Version verfügbar ist. Wenn Sie

auswählen, können Sie

Aktualisierung der Firmware

auswählen. Der Balken zum Status der Aktualisierung zeigt die Übertragung der neuen Firmware auf den Akku-Pack an.

Aktualisierung erfolgreich

bedeutet, dass die neue Firmware erfolgreich auf den Akku-Pack übertragen wurde. Der Akku-Pack wird von der App Lidl Home getrennt. Die Firmware-Aktualisierung beginnt.

WICHTIG! Während der Firmware-Aktualisierung blinkt die Verbindungsstatus-LED [] 5x pro Sekunde. Trennen Sie während der Aktualisierung den Smart-Akku-Pack nicht von der Akku-Säbelsäge, da die Akku-Säbelsäge unbrauchbar wird, falls die Aktualisierung fehlschlägt. Während der Aktualisierung reagiert die Akku-Säbelsäge nicht auf Befehle, z. B. Auslösen des Ein-/ Ausschalters. Der Aktualisierungsvorgang benötigt ca. 5 Minuten. Falls die Firmware erfolgreich aktualisiert wurde, blinkt die Verbindungsstatus- LED 5 Sekunden lang 1x pro Sekunde. Die Akku-Säbelsäge ist nun wieder betriebsbereit. Sie können den Akku-Pack mit der App Lidl Home verbinden, indem Sie die Schritte in Kapitel „Produkt mit der App Lidl Home verbinden“ befolgen. Verbindung mit der Akku- Säbelsäge wiederherstellen

WICHTIG! Falls die Verbindungsstatus-LED [] abwechselnd 1x bzw. 5x pro Sekunde blinkt, bedeutet dies, dass die Verbindung unterbrochen wurde. Einer der Gründe ist das Trennen des Akku-Packs von der Akku-Säbelsäge während der Firmware- Aktualisierung. Die Akku-Säbelsäge bleibt solange unbrauchbar, bis Sie die Verbindung wiederhergestellt haben. Gehen Sie wie folgt vor, um die Verbindung mit der Akku-Säbelsäge wiederherzustellen:

1. Befestigen Sie den Akku-Pack an der Akku-

2. Lösen Sie die Einschaltsperre

3. Drücken Sie den Ein-/Ausschalter/

Geschwindigkeitsregulierung [6]. Die Verbindungsstatus-LED [] blinkt abwechselnd 1x bzw. 5x pro Sekunde.

4. Aktivieren Sie Bluetooth auf Ihrem Mobilgerät.

5. Halten Sie die Taste

(Ladezustand)[] am Smart-Akku-Pack 3 Sekunden lang gedrückt, um sicherzustellen, dass Bluetooth am Akku-Pack aktiviert ist.

6. Verbinden Sie den Akku-Pack mit der App

Lidl Home, (siehe „Produkt mit der App Lidl Home verbinden“).

„PSSAP 20 Li C4 (2201)“ unter

. Die Übersichtsseite der Akku-Säbelsäge wird angezeigt.

und aktualisieren Sie die Firmware.

9. Nach erfolgreichem Firmware-Update sollte

die Verbindung mit der Akku-Säbelsäge wiederhergestellt sein und die Akku- Säbelsäge einsatzbereit sein. Auf Werkseinstellungen zurücksetzen o Wählen Sie

, um die Firmware auf Werkseinstellungen zurückzusetzen.24 DE/AT/CH Datenschutzbestimmungen Sie finden die komplette Datenschutzrichtlinie unter dem Reiter unter

Datenschutzrichtlinie

Produkt entkoppeln und Daten aus der App löschen

1. Wählen Sie unter dem Reiter das Produkt,

das Sie entkoppeln und dessen Daten Sie löschen möchten.

2. Wählen Sie oben rechts das Symbol

4. Um die Daten zu löschen, wählen Sie

Trennen und Daten löschen

. Falls Sie nur das Produkt entkoppeln möchten, ohne die Daten zu löschen, wählen Sie

Probleme mit der App ‒ FAQ

1. Wählen Sie aus der Produktliste den Akku-

Pack, zu dem Sie Fragen haben.

2. Wählen Sie oben rechts das Symbol

(frequently asked questions = häufig gestellte Fragen). Reinigung und Pflege

WARNUNG! Schalten Sie das Produkt aus, entnehmen Sie den Akku-Pack [8] und lassen Sie das Produkt abkühlen, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten durchführen! Reinigung Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen. Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung. Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts. Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste. Entfernen Sie insbesondere Schmutz und Staub von den Lüftungsöffnungen mit einem Tuch und einer weichen Bürste. Lüftungsöffnungen müssen immer frei sein. HINWEIS u Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können. Wartung Überprüfen Sie das Produkt und Zubehörteile (z. B. Sägeblätter) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus. Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“). Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus. Wechseln Sie ein stumpfes, verbogenes oder anderweitig beschädigtes Sägeblatt aus. Reparatur Im Inneren dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen. Lagerung Reinigen Sie das Produkt wie oben beschrieben. Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreiem und gut belüftetem Ort.25DE/AT/CH Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort. Die optimale Langzeit-Lagertemperatur (länger als 3 Monate) liegt zwischen +20 und +26 °C. Lagern Sie das Produkt im Tragekoffer

Hinweise zum Akku-Pack Lagern Sie den Akku-Pack [8] nur im teilgeladenen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40 bis 60 % betragen (rote und orange Ladezustand-LEDs [] leuchten). Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akku-Packs [8]. Laden Sie bei Bedarf nach. Transport Transportieren Sie das Produkt im Tragekoffer

Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten. Sichern Sie das Produkt gegen Verrutschen und Kippen. Entsorgung Verpackung: Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststof- fe/20–22: Papier und Pappe/80–98: Verbundstoffe. Produkt: Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Gerät entsorgen Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu. Defekte oder verbrauchte Batterien/Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammeleinrichtungen zurück.26 DE/AT/CH Umweltschäden durch falsche Entsorgung der Batterien/ Akkus! Das Symbol der durchgestrichenen Mülltonne auf Batterien oder Akkus bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen. Entnehmen Sie die Batterien/den Akku-Pack aus dem Produkt vor der Entsorgung. Diese können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Sie sind gesetzlich verpflichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kostenfrei im Handelsgeschäft z. B. in Ihrer LIDL Filiale oder bei einer kommunalen Sammelstelle ab. Batterien und Akkus können Stoffe enthalten, die schädlich für die menschliche Gesundheit und Umwelt sind. Nur bei einer getrennten Sammlung und Verwertung von alten Batterien und Akkus können die negativen Auswirkungen vermieden werden. Seien Sie besonders vorsichtig beim Umgang mit lithiumhaltigen Batterien und Akkus, da bei unsachgemäßer Verwendung eine erhöhte Brandgefahr besteht. Kleben Sie dazu die Pole ab, um einen äußeren Kurzschluss zu vermeiden. Nutzen Sie Batterien mit langer Lebensdauer oder Akkus, um die Entstehung von Abfällen aus Alt-Batterien zu verringern. Beachten Sie die Anweisungen zum Lagern, und vermeiden Sie das vollständige Ent- und Aufladen des Akkus, um die Lebensdauer zu verlängern. Darüber hinaus sollten Sie Batterien oder Elektro- und Elektronikgeräte mit Batterien oder Akkus nicht im öffentlichen Raum zurücklassen, um eine Vermüllung zu vermeiden. Prüfen Sie Möglichkeiten, Batterien einer Wiederverwendung zuzuführen, anstatt diese zu entsorgen, beispielsweise durch Instandsetzung der Batterie. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Sie erhalten auf den Akku-Pack 1 Jahr Garantie ab Kaufdatum. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:27DE/AT/CH Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 391001_2201) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Service Service Deutschland Tel.: [phone] E-Mail: [e-mail] Service Österreich Tel.: [phone] E-Mail: [e-mail] Service Schweiz Tel.: [phone] E-Mail: [e-mail]28 DE/AT/CH EU-Konformitätserklärung29GB/IE Warnings and symbols used ..................................... . . Page 31 Introduction ........................................................ . . Page 31 Intended use.......................................................... . . Page 31 Scope of delivery...................................................... . . Page 32 You will need (for use with the Lidl Home app) ............................... . . Page 32 Parts description....................................................... . . Page 32 Technical data ........................................................ . . Page 32 Trademark notices ..................................................... . . Page 34 Safety instructions................................................. . . Page 34 General power tool safety warnings ....................................... . . Page 34 Reciprocating saws safety warnings ....................................... . . Page 37 Vibration and noise reduction ............................................ . . Page 38 Behaviour in emergency situations......................................... . . Page 38 Residual risks ......................................................... . . Page 38 Battery charger safety warnings .......................................... . . Page 38 Before first use ..................................................... . . Page 39 Accessories .......................................................... . . Page 39 Operation........................................................... . . Page 39 Attaching/removing the battery pack ...................................... . . Page 39 Checking the battery pack charging level ................................... . . Page 40 Charging the battery pack............................................... . . Page 40 Adjusting the base plate................................................. . . Page 40 Inserting/removing the saw blade ......................................... . . Page 40 Switching on and off ................................................... . . Page 41 Speed control......................................................... . . Page 41 LED work light ........................................................ . . Page 41 Trial run ............................................................. . . Page 41 Working instructions .............................................. . . Page 42 Connecting the product to the Lidl Home app.................. . . Page 42 Activate/deactivate the Bluetooth function on the battery....................... . . Page 42 Connecting the product to the Lidl Home app ................................ . . Page 43 Features of the Lidl Home app ................................... . . Page 44 Smart battery pack .................................................... . . Page 44 Cordless sabre saw .................................................... . . Page 45 Reconnecting the cordless sabre saw....................................... . . Page 45 Reset to factory original setting ........................................... . . Page 46 Privacy policy......................................................... . . Page 46 Disconnecting the product and deleting data from the app...................... . . Page 46 Problems with the app–FAQ ............................................ . . Page 4630 GB/IE Cleaning and care ................................................. . . Page 46 Cleaning............................................................. . . Page 46 Maintenance ......................................................... . . Page 46 Repair............................................................... . . Page 47 Storage ............................................................. . . Page 47 Transportation ........................................................ . . Page 47 Disposal............................................................. . . Page 47 Warranty ........................................................... . . Page 48 Warranty claim procedure............................................... . . Page 48 Service .............................................................. . . Page 48 EC declaration of conformity..................................... . . Page 4931GB/IE Warnings and symbols used The following warnings are used in the instruction manual, short manual, on the packaging and on the rating label: Read the instruction manual. Switch the product off and remove the battery pack before replacing attachments, cleaning and when not in use. Follow the warnings and safety notes! Protect the battery pack against heat and continuous intense sunlight. Use in dry indoor rooms only. Protect the battery pack against water and moisture. Wear protective gloves! Protect the battery pack from fire. Wear hearing protection! Protection class II (double insulation) Wear eye protection! Alternating current/voltage CE mark indicates conformity with relevant EU directives applicable for this product. Direct current/voltage Safety information Instructions for use T3.15A Fuse
