| Typ výrobku | Akumulátorová ocasní pila |
| Značka | Parkside |
| Model | PSSAP 20 Li C4 |
| Jmenovité napětí | 20 V |
| Počet zdvihů naprázdno | 0 – 3000 min⁻¹ |
| Zdvih čepele | 22 mm |
| Maximální řezný výkon (dřevo) | 150 mm |
| Maximální řezný výkon (ocel) | 15 mm |
| Maximální řezný výkon (neželezné kovy) | 20 mm |
| Maximální řezný výkon (kovová trubka) | 100 mm |
| Typ upínání čepele | Standardní |
| Typ akumulátoru | Lithium-iontový, 20 V, 8 Ah (kompatibilní s X 20 V Team) |
| Doba nabíjení (akumulátor 8 Ah) | 120 minut |
| Nabíječka | PLG 20 C3, vstup 230-240 V~, 50 Hz, výstup 21,5 V / 4,5 A |
| LED osvětlení | Ano, integrované |
| Konektivita | Bluetooth pro aplikaci Lidl Home |
| Hladina akustického tlaku (LpA) | 89 dB(A) |
| Hladina akustického výkonu (LWA) | 100 dB(A) |
| Záruka na výrobek | 5 let |
| Záruka na akumulátor | 1 rok |
| Obsah balení | Ocasní pila, akumulátor 8 Ah, rychlonabíječka, kufr, 2 čepele (dřevo/kov), rychlý návod |
Často kladené otázky - PSSAP 20 Li C4 PARKSIDE
Dotazy uživatelů ohledně PSSAP 20 Li C4 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrická pila ve formátu PDF zdarma! Najděte svůj návod PSSAP 20 Li C4 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PSSAP 20 Li C4 značky PARKSIDE.
NÁVOD K OBSLUZE PSSAP 20 Li C4 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
SK
AKU CHVOSTOVÁ PÍLA 20 V
Pokyny pre obsluhu a bezpečnostné pokyny
Použitá výstražná upozornění a symboly ...... Strana 122
Úvod. Strana 122
Použití ke stanovenému účelu. Strana 122
Rozsah dodávky. Strana 123
Potřebujete (pro použití s aplikací Lidl Home) ...... Strana 123
Popis dílů ...... Strana 123
Technické údaje ...... Strana 123
Bezpečnostní pokyny ...... Strana 125
Všeobecné bezpečnostní pokyny pro elektrické nástroje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 125
Bezpečnostní pokyny pro pily ocasky .... Strana 128
Snížení vibrací a hluku .... Strana 129
Chování v nouzových případech ...... Strana 129
Zbytková rizika. Strana 129
Bezpečnostní pokyny pro nabíječky .... Strana 130
Před prvním použitím Strana 130
Příslušenství. Strana 130
Obsluha Strana 131
Odstranění/vložení akumulátorové sady. Strana 131
Zkontrolujte stav nabití akumulátorové sady .... Strana 131
Nabíjení akumulátorové sady ...... Strana 131
Seřid’te opěrku nohou .... Strana 131
Vložení/vyjmutí pilového listu .... Strana 132
Zapnutí a vypnutí .... Strana 132
Regulace rychlosti .... Strana 133
Pracovní svítilna s LED ...... Strana 133
Zkušební provoz. Strana 133
Pracovní pokyny.... Strana 133
Připojení výrobku k aplikaci Lidl Home ...... Strana 134
Zapnutí/vypnutí funkce Bluetooth akumulátoru .... Strana 134
Připojení výrobku k aplikaci Lidl Home .... Strana 134
Funkce aplikace Lidl Home Strana 135
Chytrá akumulátorová sada. Strana 135
Aku pila ocaska .... Strana 136
Znovu pripojte aku pilu ocasku .... Strana 137
Resetujte na tovární nastavení .... Strana 137
Zásady ochrany osobních údajů ...... Strana 137
Odpárovat produkt a odstranit data z aplikace .... Strana 137
Problémy s aplikací - FAQ. Strana 137
Čištění a péče. Strana 137
Čištění. Strana 138
Údržba. Strana 138
Oprava Strana 138
Skladování....Strana 138
Transport....Strana 138
Zlikvidování.... Strana 138
Záruka Strana 139
Postup v případě uplatňování záruky. Strana 139
Servis.... Strana 139
ES prohlášení o shodě. Strana 140

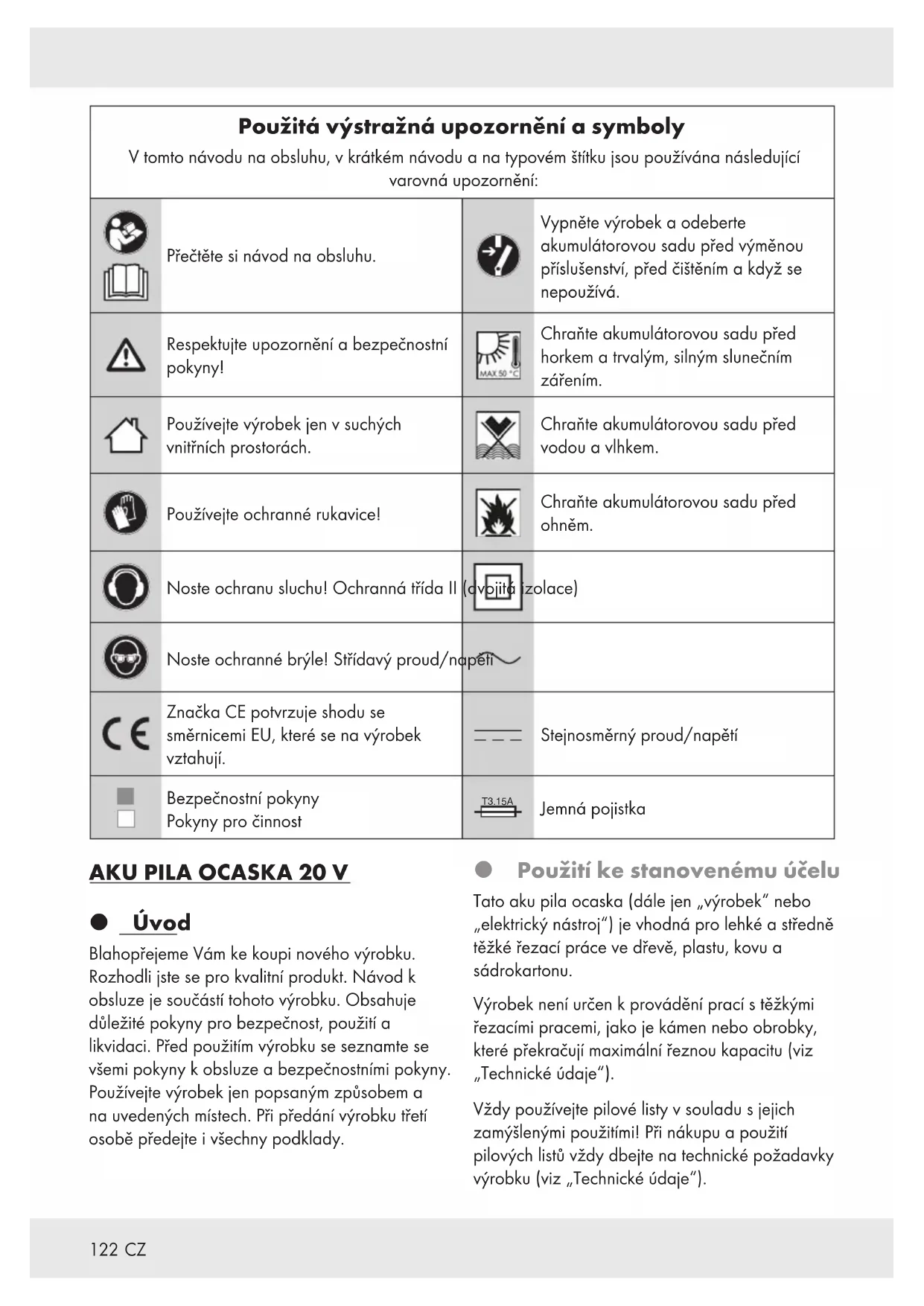

| Použitá výstražná upozornění a symbolyV tomto návodu na obsluhu, v krátkém návodu a na typovém štítku jsou používána následujícívarovná upozornění: | |||
 | Přečtěte si návod na obsluhu. |  | Vypněte výrobek a odeberteakumulátorovou sadu před výměnoupříslušenství, před čištěním a když senepoužívá. |
 | Respektujte upozornění a bezpečnostnípokyny! |  | Chraňte akumulátorovou sadu předhorkem a trvalým, silným slunečnímzářením. |
 | Používejte výrobek jen v suchýchvnitřních prostorách. |  | Chraňte akumulátorovou sadu předvodou a vlhkem. |
 | Používejte ochranné rukavice! |  | Chraňte akumulátorovou sadu předohněm. |
 | Noste ochranu sluchu! Ochranná třída II (d |  | Izolace) |
 | Noste ochranné brýle! Střídavý proud/nap |  | |
 | Značka CE potvrzuje shodu sesměrnicemi EU, které se na výrobekvztahují. |  | Stejnosměrný proud/napětí |
| [6023] | Bezpečnostní pokynyPokyny pro činnost |  | Jemná pojistka |
AKU PILA OCASKA 20 V
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Tato aku pila ocaska (dále jen „výrobek“ nebo „elektrický nástroj“) je vhodná pro lehké a středně těžké řezací práce ve dřevě, plastu, kovu a sádrokartonu.
Výrobek není určen k provádění prací s těžkými řezacími pracemi, jako je kámen nebo obrobky, které překračují maximální řeznou kapacitu (viz „Technické údaje“).
Vždy používejte pilové listy v souladu s jejich zamýšlenými použitími! Při nákupu a použití pilových listů vždy dbejte na technické požadavky výrobku (viz „Technické údaje“).
Pracovní svítilna s LED 10 tohoto výrobku je určena k osvětlení přímé pracovní oblasti.
Jiné upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením. Výrobek není určen k živnostenskému nebo jinému využívání.
- Rozsah dodávky
⚠️ VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
1x Aku pila ocaska 20 V PSSAP 20 Li C4
1x Akumulátorová sada PAPS 208 A1 *
1x Rychlonabiječka PLG 20 C3 *
1x Přepravní kufr
1x Pilový list na dřevo
1x Pilový list na kov
1x Krátký návod
- Potřebujete (pro použití s aplikací Lidl Home)
Mobilní zařízení: iOS 9.0 nebo vyšší Android 5.0 nebo vyšší
- Popis dílů
Obrázek A:
| 1 | Odblokovací páčka |
| 2 | Upínací kroužek |
| 3 | Upnutí pilového listu |
| 4 | Opěrka nohou |
| 5 | Blokování zapnutí |
| 6 | Vypínač Zap/Vyp/regulace rychlosti |
| 7 | Zadní rukojeť |
| 8 | Akumulátorová sada * |
| 9 | Přední rukojeť |
| 10 | Pracovní svítilna s LED |
| 19 | LED stavu spojení |
Obrázek B:
8 Akumulátorová sada *
11 Odblokovací tlačitko pro akumulátorovou sadu
12Tlačítko (stav nabíjení)
13 LED stavu nabití (červená/oranžová/zelená)
Obrázek C:
8 Akumulátorová sada *
14 Nabíječka (rychlonabíječka) *
15Přípojné vedení se síťovou zástrčkou
16 Kontrolka nabíjení LED - červená
17 Kontrolka nabíjení LED - zelená
Bez obrázku:
18Přepravní kufr
* Akumulátor a rychlonabíječka nejsou součástí dodávky
- Technické údaje
Aku pila ocaska PSSAP 20 Li C4
| Jmenovité napětí: 20 V | --- |
| Počet zdvihů: 0–3000 min | -1 |
| Zdvih: 22 mm | |
| Typ upnutí pilového | |
| listu: Standardní |
Maximální řezací kapacita:
| Dřevo: | 150 mm |
| Ocel: | 15 mm |
| Barevné kovy: | 20 mm |
| Kovová trubka: | 100 mm |
| Typ: | Lithium-ionotová |
| Jmenovité napětí: 20 V | === |
| Kapacita: | 8 Ah |
| Energetická hodnota: | 160 Wh |
| Počet článků baterie: | 10 |
| Frekvenční výkon: | ≤ 20 dBm |
| Rozsah kmitočtu: | 2400 až 2483,5 MHz |
| Teplota: | max. 50 °C |
Jmenovité napětí: 230-240 V\~
Jmenovitá frekvence: 50 Hz
Jmenovitý výkon: 120 W
Výstup:
Jmenovité napětí: 21,5 V
Nabíjecí proud: 4,5 A
Ochranná třída:
Pojistka (vnitřní):
* Akumulátor a rychlonabíječka nejsou součástí dodávky
Doba nabíjení:
Typ akumulátoru PAP 20 B1, 2 Ah (k dostání samostatně): 35 minut
Typ akumulátoru PAP 20 B3, PAPS 204 A1, 4 Ah (k dostání samostatně): 60 minut
Typ akumulátoru PAPS 208 A1, 8 Ah (k dostání samostatně): 120 minut
Doporučená okolní teplota:
Během nabíjení: +4 až +40 °C
Během provozu: +4 až +40 °C
Během skladování: +20 až +26 °C
Hodnoty emisí hluku
Naměřené hodnoty byly stanoveny v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:
výkonu LWA: 100,0 dB(A)
Nejistota K_WA : 5 dB
Emisní hodnoty vibrací
Celkové hodnoty vibrací (vektorový součet tři směrů), stanovené v souladu s EN 62841:
Řezání prken (dodaný pilový kotouč Parkside HCS)
Hlavní rukojeť:
Vibrace rukou/paží a_h,B : 14,388 m/s ^2
Nejistota K: 1,5 m/s ^2
Přídavná rukojeť:
Vibrace rukou/paží a_h,B : 16,212 m/s ^2
Nejistota K: 1,5 m/s ^2
Řezání dřevěných trámů (dodaný pilový kotouč Parkside HCS)
Hlavní rukojeť:
Vibrace rukou/paží a_h,WB : 12,100 m/s²
Nejistota K: 1,5 m/s ^2
Přídavná rukojeť:
Vibrace rukou/paží a_h,WB : 15,210 m/s²
Nejistota K: 1,5 m/s ^2
VAROVÁNÍ!
Noste ochranu sluchu!
UPOZORNĚNÍ
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku mohou být použity i pro předběžnému odhadu zatížení.
VAROVÁNÍ!
Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).
☐ iOS a Apple jsou registrované značky společnosti Apple Inc. v USA a dalších zemích. App Store je registrovaná obchodní značka společnosti Apple Inc.
□ Android, Gmail, Google Play a Google Assistant * jsou registrované obchodní značky společnosti Google Inc.
□ Zigbee je registrovaná ochranná známka společnosti The Zigbee Alliance.
□ Slovní značka a loga Bluetooth® jsou registrované ochranné známky společnosti Bluetooth® SIG Inc.
□ Obchodní značka a název Parkside jsou majetkem příslušných vlastníků.
□ Všechny ostatní názvy a výrobky mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
* Google Assistant není k dispozici v některých jazycích a zemích.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro elektrické nástroje
VAROVÁNÍ!
Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte bezpečnostní pokyny a návody pro budoucnost.
Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení).
Bezpečnost práce na pracovním místě
1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.
Elektrická bezpečnost
1) Sítová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
4) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.
5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
6) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
1) Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním.
2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
3) Zabraňte náhodnému spuštění.
Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.
4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.
5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno.
Použití odsávání prachu může snížit nebezpečí týkající se prachu.
8) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.
Upotřebení a zacházení s elektrickým nástrojem
1) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce.
Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
6) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny.
Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
8) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.
Použití akumulátorového nástroje a zacházení s ním
1) Akumulátor nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý druh akumulátorů, hrozí riziko požáru v případě jejího použití s jinými akumulátory.
2) V elektrických nástrojích používejte pouze akumulátory pro ně určené.
Použití jiných akumulátorů může způsobit poranění a vést ke vzniku požáru.
3) Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů či jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
4) Pokud jsou použity nesprávně, může z akumulátoru unikat tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud se kapalina dostane do oči, požadujte navíc lékařskou pomoc. Unikající kapalina z akumulátoru může vést k podráždění pokožky nebo popáleninám.
5) Nepoužívejte poškozený nebo změněný akumulátor. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a vést k požáru, výbuchu nebo nebezpečí zranění.
6) Nevystavujte akumulátor ohni nebo vysokým teplotám. Oheň nebo teploty nad 130 °C mohou vyvolat explozi.
7) Dodržujte všechny pokyny k nabíjení a nabíjejte akumulátor akumulátorového nástroje nikdy mimo rozsah teplot uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot mohou akumulátor zničit a zvyšují riziko vzniku požáru.
Servis
1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
2) Nikdy neudržujte poškozené akumulátory. Veškerá údržba baterií musí být provedena výrobcem nebo autorizovanými servisními středisky.
- Bezpečnostní pokyny pro pily ocasky
1) Elektrický nástroj držte za izolované úchopy při provádění práce, kdy může použitý nástrojový nástavec dojít do kontaktu se skrytými vodiči. Kontakt s vodičem pod napětím může také dát pod napětí kovové části přístroje a může vést k úrazu elektrickým proudem.
2) Upevněte a zajistěte obrobek pomocí svorek nebo jinak na stabilní povrch. Když držíte obrobek rukou nebo proti svému tělu, zůstane labilní, což může vést ke ztrátě kontroly.
3) Držte ruce mimo dosah pily.
Nesahejte pod obrobek. Při kontaktu s pilovým listem existuje riziko zranění.
4) Elektrický nástroj ved'te proti obrobku pouze zapnutý. Při naklápění nástrojového nástavce v obrobku existuje nebezpečí zpětného rázu.
5) Dbejte na to, aby opěrka nohou při řezání vždy spočivala na obrobku.
Pilový list se může naklonit a způsobit ztrátu kontroly nad elektrickým nástrojem.
6) Po dokončení práce vypněte elektrický nástroj a nevytahujte pilový list z řezu, dokud se nezastaví. Zabráníte tak zpětnému rázu a můžete elektrický nástroj bezpečně odložit.
7) Používejte pouze nepoškozené a perfektní pilové listy. Ohnuté nebo neostré pilové listy mohou prasknout, nepříznivě ovlivnit řez nebo způsobit zpětný ráz.
8) Pilový list nebrzděte bočním protitlakem. Pilový list se může poškodit, zlomit nebo způsobit zpětný ráz.
9) Upněte materiál pevně.
Nepodporujte obrobek rukou nebo nohou. Nedotýkejte se předmětů ani země, když je pila spuštěna.
Existuje riziko zpětného rázu.
10) Použijte vhodná vyhledávací zařizení k detekci skrytých přívodních vedení nebo se obraťte na místní společnost poskytující služby. Kontakt s elektrickým vedením může způsobit úraz elektrickým proudem a požár, kontakt s plynovým vedením může vést k výbuchu. Poškození vodovodního potrubí může způsobit poškození majetku a úraz elektrickým proudem.
11) Při práci oběma rukama pevně držte elektrický nástroj a zajistěte bezpečný postoj. Elektrický nástroj je bezpečněji veden oběma rukama.
12) Zajistěte obrobek. Obrobek držený upínacími přípravky nebo svěrákem je držen bezpečněji než rukou.
13) Počkejte, až se elektrický nástroj zastaví, než ho odložíte. Nástrojový nástavec se může naklonit a způsobit ztrátu kontroly nad elektrickým nástrojem.
14) Neřežte materiály (např. barvy a laky na bázi olova nebo materiály obsahující azbest), jejichž prach může být zdraví škodlivý.
Snížení vibrací a hluku
Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.
Následující opatření umožní snížit vibracemi a hlukem působená rizika:
Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.
- Chování v nouzových případech
Seznamte se na základě tohoto návodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.
Vždy bud’te při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odeberte akumulátorovou sadu. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.
Zbytková rizika
I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:
Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
Nebezpečí zranění a věcné škody způsobené létajícími objekty.
UPOZORNĚNÍ
Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
- Bezpečnostní pokyny pro nabíječky
Tento přístroj mohou používat děti starší 8 let i osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a chápou z toho vyplývající nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.
Nenabíjejte nedobíjitelné baterie. Porušení tohoto upozornění vede k rizikům.
Když je přípojné vedení poškozeno, musí být nahrazen výrobcem nebo jeho zákaznickou službou nebo podobně kvalifikovanou osobou, aby se zabránilo ohrožením. - Chraňte elektrické komponenty před vlhkostí. Abyste zabránili úrazu elektrickým proudem, neponořujte přístroj nikdy do vody nebo jiných kapalin. Nedržte přístroj nikdy pod tekoucí vodou. Dodržujte pokyny pro čištění, údržbu a opravy.
Přístroj je vhodný pouze pro použití ve vnitřních prostorách.
VÝSTRAHA! Tato nabíječka je vhodná jen pro nabíjení akumulátorových sad následujících typů:
| PAP 20 B1 2 Ah | 5 článků |
| PAP 20 B3 4 Ah | 10 článků |
| PAPS 204 A1 4 Ah | 5 článků |
| PAPS 208 A1 8 Ah | 10 článků |
Aktuální seznam kompatibility akumulátorů najdete na www.lidl.de/akku.
- Před prvním použitím
Příslušenství
Pro bezpečné a řádné používání tohoto výrobku jsou nutné mimo jiné následující díly příslušenství, jako např. nástroje a pilové listy:
Vhodný pilový list
Nástroje a pilové listy dostanete v odborném obchodě. Při nákupu, prosím vždy dbejte na technické požadavky tohoto výrobku (viz „Technické údaje“).
Pokud si nejste jisti, zeptejte se kvalifikovaného odborníka a nechte si poradit od svého prodejce.
UPOZORNĚNÍ
V tomto návodu na obsluhu naleznete informace a pokyny pro různé pilové listy a oblasti jejich využití. Uvedené nástroje nejsou nutně zahrnuty v dodávce, ale ukazují možnosti využití tohoto výrobku.
Vhodné akumulátorové sady a nabíječky
Akumulátorová
sada: Parkside X 20 V Team
Nabiječka: Parkside X 20 V Team
Obsluha
- Odstranění/vložení akumulátorové sady
Odstranění akumulátorové
sady: Stiskněte odblokovací tlačitko pro akumulátorovou sadu 11. Vyjměte akumulátorovou sadu 8 (obr. D).
Vložení akumulátorové sady:
Srovnejte akumulátorovou sadu 8 s rukojetí a zasuňte ji. Ujistěte se, že znatelně zapadla na své místo.
UPOZORNĚNÍ
Po vložení akumulátorové sady 8 do výrobku a prvním stisknutí vypínače Zap/Vyp 6 LED stavu spojení 19 3× blikne.
Zkontrolujte stav nabití akumulátorové sady
(Obr. B)
Zkontrolujte stav nabití akumulátorové sady: Stiskněte tlačítko 12. LED stavu nabití 13 se rozsvítí:
LED 13 Stav nabití
Červená/oranžová/ zelená Maximální
Červená/oranžová Střední
Červená Nízká citlivost
Nabíjení akumulátorové sady
(Obr. C)
UPOZORNĚNÍ
Akumulátorová sadu 8 můžete nabíjet kdykoli bez zkrácení životnosti.
Přerušení procesu nabíjení akumulátorové sadě 8 neškodí.
Nabíjejte akumulátorovou sadu 8 pred použitím, pokud by byla na středním nebo nízkém stavu nabití.
Kontrolky nabíjení LED (zelená 17 a červená 16) informují o stavu nabíječky 14 a akumulátorové sady 8:
LED Stav
| Svítí červená LED Akumulátorovásada se nabíjí | |
| Svítí zelená LED Akumulátorovásada je plněnabitá | |
| Zelená a červená LEDblikají | Akumulátorovásada je vadná |
| Červená LED bliká Akumulátorovásada je přílišstudená nebo přílišteplá | |
| Zelená LED svítí (bezakumulátorové sady) | Nabíječka jepřipravena |
Vložte akumulátorovou sadu 8 do nabíječky 14.
Spojte přípojné vedení se síťovou zástrčkou 15 nabíječky 14 se zásuvkou.
Když je akumulátorová sada 8 plně nabitá: Vyjměte akumulátorovou sadu z nabíječky 14. Potom vytáhněte připojné vedení se síťovou zástrčkou 15 nabíječky ze zásuvky.
Seřid'te opěrku nohou
(Obr. E)
⚠️ VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 8 a nechte před prováděním přizpůsobení vychladnout!
Pilové listy mohou být ostré a během použití horké. Při manipulaci s pilovými listy vždy noste ochranné rukavice.
Před seřízením opěrky nohou 4 vyjměte pilový list z výrobku (viz „Vložení/vyjmutí pilového listu“).
Nepoužívejte výrobek bez opěrky nohou 4.
Pro přizpůsobení obrobku lze opěrku nohou 4 nastavit a otočit v různých polohách.
Odblokujte opěrku nohou 4: Otočte odblokovací páčku 1 proti směru hodinových ručiček.
Zasunutím nebo vyjmutím upravte požadovanou polohu opěrky nohou 4.
Zablokujte opěrku nohou 4: Otočte odblokovací páčku 1 ve směru hodinových ručiček.
Vložení/vyjmutí pilového listu
⚠️ VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 8 a nechte před prováděním přizpůsobení vychladnout!
Pilové listy mohou být ostré a během použití horké. Při manipulaci s pilovými listy vždy noste ochranné rukavice.
Nepoužívejte tupé, ohnuté nebo poškozené pilové listy.
Vždy používejte pilový list, který odpovídá úkolu.
Vložení pilového listu
(Obr. F)
Otočte upínací kroužek 2 proti směru hodinových ručiček.
Vložte pilový list do upnutí pilového listu 3.
Uvolněte upínací kroužek 2 tak, aby se otáčel zpět do původní polohy.
Před použitím: Vytáhněte pilový list a zkontrolujte, zda bezpečně a pevně sedí.
Vyjmutí pilového listu
(Obr. G)
Otočte upínací kroužek 2 proti směru hodinových ručiček.
Vytáhněte pilový list z upnutí pilového listu 3.
Uvolněte upínací kroužek 2 tak, aby se otáčel zpět do původní polohy.
UPOZORNĚNÍ
Pro určité práce lze pilový list použít také otočený o 180°.
Zapnutí a vypnutí
Při manipulaci nebo práci s výrobkem vždy noste ochranné rukavice.
Před zapnutím se ujistěte, že se pilový list nedotýká obrobku.
Dbejte při provozu přístroje na jeho bezpečnou polohu. Vždy držte přední 9 a zadní rukojeť 7 výrobku oběma rukama (obr. H).
Když je výrobek v provozu, udržujte ruce mimo pilový list.
UPOZORNĚNÍ
Vypínač Zap/Vyp6 nelze detekovat.
(Obr. I)
Zapnutí: Uvolněte blokování zapnutí 5 zatlačením vlevo nebo vpravo.
Stiskněte vypínač Zap/Vyp 6 a podržte ho stlačený.
Regulujte rychlost podle potřeby (viz „Regulace rychlosti“).
■ Vypnutí: Uvolněte vypínač Zap/Vyp 6.
Po uvolnění vypínače Zap/Vyp se blokování zapnutí 5 automaticky vrátí do své původní polohy.
Regulace rychlosti
Změnou tlaku na vypínač Zap/Vyp 6 můžete ovládat rychlost:
Přítlak Rychlost
Lehký tlak: Níže
Silnější tlak: Výše
Pracovní svítilna s LED
Tento výrobek je vybaven pracovní svítilnou s LED 10 pro osvětlení přímé pracovní plochy a zlepšení viditelnosti ve špatně osvětlených prostředích.
Jakmile se výrobek zapne, pracovní svítilna s LED 10 se automaticky rozsvítí.
UPOZORNĚNÍ
Pracovní svítilna s LED10 po vypnutí výrobku svítí přibližně ještě 10 sekund.
Zkušební provoz
UPOZORNĚNÍ
Před první prací a po každé výměně pilového listu provedte zkušební chod bez zatížení. Pokud pilový list běží neokrouhle, dochází k výrazným vibracím nebo pokud slyšite neobvyklé zvuky, okamžitě výrobek vypněte.
● Pracovní pokyny
⚠ OPATRNĚ! RIZIKO ÚRAZŮ PERSONÁLU A POŠKOZENÍ VLASTNICTVÍ!
Při manipulaci s pilovým listem noste rukavice. Tak se vyhnete řezným zraněním.
Nepoužívejte tupé, prasklé, ohnuté nebo poškozené pilové listy.
Před řezáním zkontrolujte, zda obrobek neobsahuje skryté cizí předměty, jako jsou hřebíky nebo šrouby. Odstraňte je.
Vždy používejte vhodný pilový list.
Upevněte obrobek pomocí upínacích zařízení na pracovní stůl.
Na řezání aplikujte pouze tolik tlaku, kolik je právě nutné. Přílišný tlak může způsobit, že se pilový list ohne a zlomí.
Pokud se pilový list během používání zablokuje, výrobek okamžitě vypněte. Pilový řez rozevřete a pilový list opatrně vytáhněte.
Při práci vždy stůjte bokem k výrobku.
Zajistěte dostatečně větrání pracovního místa.
Při práci se vyvarujte nadměrného namáhání výrobku.
Běžné řezání
Ujistěte se, že se pilový list nedotýká obrobku. Výrobek zapněte teprve potom.
Vložte opěrku nohou 4 na obrobek.
- Rezejte rovnoměrným tlakem stálým pohybem vpřed. Můžete řezat vodorovně, šikmo nebo svisle.
Po dokončení práce: Nejdříve výrobek vypněte. Potom vytáhněte pilový list z obrobku.
Ponorné pily
(Obr. J)
Ponorné pily jsou velmi náročnou technikou a jsou spojeny s vyšším rizikem zranění. Tuto techniku provádějte, pouze pokud jste s ní seznámeni.
Ponořovací řezy lze provádět pouze do měkkých materiálů, jako je dřevo nebo sádrokarton, a s krátkými pilovými listy (délka max. 150 mm). Hrozí nebezpečí zpětného rázu a zranění.
Umístěte přední hranu opěrky nohou 4 na obrobek tak, aby se pilový list nedotýkal obrobku.
Výrobek zapněte. Pilový list pomalu ponořte do obrobku.
Když je hloubka obrobku protata, pokračujte v řezání jako obvykle.
Rovinné řezání
(Obr. K)
S elastickými bimetalickými pilovými listy můžete např. oddělit vodovodní potrubí v rovině se stěnou.
Ujistěte se, že je pilový list vždy delší než průměr trubky. Hrozí nebezpečí zpětného rázu a zranění.
- Připojení výrobku k aplikaci Lidl Home
Zapnutí/vypnutí funkce Bluetooth akumulátoru
□ Stisknutím a podržením tlačítka 12 na akumulátorové sadě 8 po dobu 3 sekund aktivujete funkci Bluetooth. Oranžová LED stavu nabití 13 svítí. Funkce Bluetooth je zapnutá.
□ Uvolněte tlačítko 12.
□ Funkci Bluetooth vypnete stisknutím a podržením tlačítka 12 na akumulátorové sadě 8 po dobu 10 sekund. Oranžová LED stavu nabití 13 zhasne. Funkce Bluetooth je vypnutá. V aplikaci Lidl Home se výrobek zobrazí jako offline.
Připojení výrobku k aplikaci Lidl Home
UPOZORNĚNÍ
Výrobek lze připojit pouze k aplikaci Lidl Home, když je do produktu vložena akumulátorová sada 8.
K aplikaci Lidl Home lze připojit pouze znovunabíjecí akumulátory Smart Performance.
□ Funkci Bluetooth zapnete stisknutím a podržením tlačítka 12 na akumulátorové sadě 8 po dobu 3 sekund.
□ Aktivujte funkci Bluetooth svého Smartfonu.
□ Otevřete aplikaci Lidl Home.
□ K aplikaci Lidl Home lze výrobek připojit 3 různými způsoby:
Poprvé spojte výrobek s aplikací Lidl Home:
- Na registrační kartě □ vyberte možnost
Přidat zařízení . Aplikace Lidl Home
prohledá dostupné přístroje. Aplikace Lidl Home zobrazuje, zda byly nalezeny dostupné přístroje.
UPOZORNĚNÍ
Pokud aplikace Lidl Home nenalezne žádné dostupné přístroje, pokračujte krokem „Žádný automatický návrh dostupných přístrojů“.
-
Klepněte na možnost Přidat zobrazíte dostupné přístroje v seznamu.
-
Klepněte na √ vyberte akumulátorovou sadu 8.
UPOZORNĚNÍ
Vyberte vždy jen jeden přístroj. Jsou-li pro jiné výrobky k dispozici zatržítka:
Klikněte na √ pro smazání značek.
-
Klepněte na +.
-
Klikněte na Dokončeno pro potvrzení spojení. Akumulátorová sada 8 je uvedena na registrační kartě a lze ji vybrat.
-
Vyberte akumulátorovou sadu 8. Informace o aku pile ocasce „PSSAP 20 Li C4 (2201)“ naleznete pod Informace o přístroji.
UPOZORNĚNÍ
Pokud se v částí Informace o přístroji zobrazí Nebylo navázáno spojení se žádným Smart zařizením:
Zkontrolujte, zda je akumulátorová sada 8 vložena do výrobku. Zkontrolujte, zda LED stavu spojení 19 trvale svítí.
Pokud kontrolka LED stavu spojen ^19 trvale nesvítí: Vložte akumulátorovou sadu ^8 do aku pily ocasky. Stiskněte vypínač Zap/Vyp/regulaci rychlosti ^6 na 5 sekund. LED stavu spojení několik sekund bliká a poté zůstane svítit trvale. Aku pila ocaska „PSSAP 20 Li C4 (2201)” se zobrazuje v části Informace o přístroji.
Výrobky již byly spojeny s aplikací Lidl Home:
□ Klepněte na + na registrační kartě. Aplikace Lidl Home prohledá dostupné přístroje. Aplikace Lidl Home zobrazuje, zda byly nalezeny dostupné přístroje.
UPOZORNĚNÍ
Pokud aplikace Lidl Home nenalezne žádné dostupné přístroje, pokračujte krokem „Žádný automatický návrh dostupných přístrojů“.
Žádný automatický návrh dostupných přístrojů:
- Klepněte na + na registrační kartě
- Vyberte možnost Ostatní z pruhu vlevo.
- Vyberte možnost Ostatní-2. Indikátor rychle bliká. Aplikace Lidl Home prohledá dostupné přístroje.
-
Klepnutím na + vyberte akumulátorovou sadu 8 a prídejte akumulátorovou sadu do aplikace.
-
Klikněte na Dále
-
Klikněte na Dokončeno. Zobrazí se přehledová stránka akumulátorové sady 8.
- Informace o aku pile ocasce „PSSAP 20 Li C4 (2201)“ naleznete pod Informace o přístroji.
UPOZORNĚNÍ
Aktualizací firmwaru se mohou změnit funkce aplikace Lidl Home.
● Funkce aplikace Lidl Home
Pokud vyberete akumulátorovou sadu, přejdete na stránku Přehled akumulátorové sady.
Chytrá akumulátorová sada
Krátký přehled (nahoře)
□ V horním okně se zobrazí rychlý přehled akumulátorové sady a následující podrobnosti:
-aktuální teplota
-Stav
-Doba do úplného vybití
-Stav nabití v %
□ Přejed'te prstem doprava v horním okně a listujte grafy, které zobrazují následující podrobnosti:
- teplotní křivku (červená čára v označuje práh přehřátí. Černá čára označuje aktuální teplotu baterie.)
-křivku nabíjecího proudu
-křivku vybíjecího proudu
-kapacitní křivku
Zablokovat akumulátorovou sadu
□ Nastavte kód PIN pro zamknutí a odemknutí akumulátorové sady.
Provozní režim akumulátorové sady
□ Vyberte provozní režimy:
- Výkon
- Balance
- EKO
- Expert
V režimu Expert můžete sami nastavit nízké vybíjecí napětí a maximální trvalý vybíjecí proud.
Vyrozumět
□ Aktivovat nebo deaktivovat alarm přehřátí:
–Pokud akumulátorová sada překročí prahovou hodnotu přehřátí, obdržíte na svém smartphonu oznámení.
-Aktivujte nebo deaktivujte nastavení upozornění pomocí pole Vypínač alarmu přehřevu.
□ Zapnutí/vypnutí indikátoru stavu nabití:
-Pole Identifikátor akumulátoru
slouží k zapnutí nebo vypnutí indikátoru
nabití akumulátorové sady. Indikátor
nabití akumulátorové sady po krátké době
automaticky zhasne.
Přepínač °F/°C
□ Přepínání mezi stupni Celsia a stupni Fahrenheit.
Informace
□ Přehled informací o akumulátorové sadě.
Statistiky
□ Indikátor následujících podrobností:
-Počet nabíjecích cyklů
-Počet vybíjecích cyklů
–Celková doba trvání
Nastavení
☐ Po výběru akumulátorové sady naleznete ikonu v pravém horním rohu.
□ Stisknutím ikony výše můžete provést následující změny na akumulátorové sadě:
- Symbol - slouží k přiřazení nového obrazu
- Jméno - zadejte nové jméno
- Stanoviště - umožnuje priřadit nové
stanoviště
□ Z této nabídky můžete také získat přístup k Informace o přístroji.
Uvolnit prístroj
□ Sdílejte využití akumulátorové sady s ostatními uživateli ve stejné domácnosti prostřednictvím aplikace Lidl Home.
FAQ
□ Zkontrolujte firmware
□ Aktualizujte firmware prostřednictvím
Zkontrolujte aktualizaci firmwaru
Odstranit prístroj
□ Viz „Odpárovat produkt a odstranit data z aplikace“
Aku pila ocaska
Pokud vyberete možnost Informace o
přístroji „PSSAP 20 Li C4 (2201)“ v části
Akumulátor, zobrazí se stránka přehledu aku pily ocasky s následujícími podrobnostmi:
-Číslo elektrického nástroje
-Název elektrického nástroje
-Vybíjecí proud (v ampérech)
-Otáčky motoru (ot./min)
Režim nástroje
□ Vyberte provozní režimy:
- Výkon - umožňuje vyšší vybíjecí proud pro náročné úkoly
- EKO
Nastavit zpoždění vypnutí světla
□ Pracovní svítilna s LED 10 zůstane určitou dobu po vypnutí zapnuté. Tuto dobu lze nastavit od 1 do 99 sekund.
Statistiky využití
□ Statistiky použití aku pily ocasky jsou zobrazeny takto:
-Celková doba trvání
-Počet mechanismů ochrany proti přehřátí
-Počet zastavení
-Počet mechanismů ochrany proti nadproudu
Verze firmwaru
□ Zkontrolujte firmware elektrického nástroje:
-Červená tečka vedle verze znamená, že je k dispozici nová verze firmwaru. Pokud vyberete možnost Verze firmwaru, můžete vybrat možnost Aktualizace
firmwaru. Stavový řádek aktualizace ukazuje prěnos nového firmwaru na akumulátorovou sadu.
☐ Aktualizace úspěšná znamená, že nový firmware byl úspěšně přenesen na akumulátorovou sadu. Akumulátorová sada bude odpojena od aplikace Lidl Home. Začne aktualizace firmwaru.
⚠️ DŮLEŽITÉ!
Během aktualizace firmwaru LED stavu spojení 19 bliká 5× za sekundu. Během aktualizace neodpo- jujte jednotku Smart akumulátorová sada od aku pily ocasky, protože akumulátorová pila ocaska se stane nepoužitelnou, pokud se aktualizace nezdaří. Během aktualizace aku pila ocaska ne- reaguje na přikazy, např. vypnutí vypínače Zap/ Vyp. Postup aktualizace vyžaduje cca 5 minut. Po- kud byl firmware úspěšně aktualizován, LED stavu spojení bliká 1× za sekundu po dobu 5 sekund. Aku pila ocaska je nyní připravena k provozu zno- vu. Akumulátorová sada můžete připojit k aplikaci Lidl Home podle pokynů v kapitole „Připojení výrobku k aplikaci Lidl Home“.
Znovu připojte aku pilu ocasku
⚠️ DŮLEŽITÉ!
Pokud LED stavu spojení 19 bliká střídavě 1× a 5× za sekundu, znamená to, že došlo k přerušení spojení. Jedním z důvodů je odpojení akumulátorové sady od aku pily ocasky během aktualizace firmwaru. Aku pila ocaska zůstává nepoužitelná, dokud ji znovu nepřipojíte.
Chcete-li se znovu pripojit k aku pile ocasce, postupujte takto:
-
Upevněte akumulátorovou sadu na aku pilu ocasku.
-
Uvolněte blokování zapnutí 5.
-
Stiskněte vypínač Zap/Vyp/regulaci rychlosti 6. LED stavu spojení 19 bliká střídavě 1× nebo 5× za sekundu.
-
Aktivujte Bluetooth na svém mobilním přístroji.
-
Stiskněte a podržte tlačítko (stavnabití) 12 na Smart akumulátorové sadě stlačené po dobu 3 sekund, abyste se ujistili, že je na akumulátorové sadě zapnuta funkce Bluetooth.
-
Připojte akumulátorovou sadu k aplikaci Lidl Home (viz „Připojení výrobku k aplikaci Lidl Home”).
-
Vyberte možnost Informace o přístroji „PSSAP 20 Li C4 (2201)“ v části Akumulátor. Zobrazí se přehledová stránka aku pily ocasky.
-
Vyberte možnost Verze firmwaru a aktualizujte firmware.
- Po úspěšné aktualizaci firmwaru je třeba obnovit spojení s akumulátorovou pilou ocaskou a aku pila ocaska by měla být připravena k použití.
- Resetujte na tovární nastavení
□ Výběrem možnosti Reset obnovíte výchozí tovární nastavení firmwaru.
Zásady ochrany osobních údajů
Kompletní zásady ochrany osobních údajů naleznete na kartě v části 📞 Směrnice ochraně osobních údajů.
- Odpárovat produkt a odstranit data z aplikace
- Na kartě vyberte produkt, který chcete odpojit a odstranit jeho data.
- Vyberte v pravém horním rohu ikonu 📋.
- Vyberte možnost Odstranit přístroj
- Chcete-li data odstranit, vyberte možnost
Oddělte a vymažte všechna
data. Chcete-li zrušit spárování produktu bez odstranění dat, vyberte možnost
Oddělení
Problémy s aplikací – FAQ
- V seznamu výrobků vyberte akumulátorovou sadu, ke které máte dotazy.
- Vyberte v pravém horním rohu ikonu 📞.
- V části Ostatní vyberte možnost FAQ (často kladené dotazy).
- Čištění a péče
⚠️ VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 8 a nechte před prováděním kontroly, údržby nebo čisticích prací vychladnout!
Čištění
Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
Odstraňte hlavně nečistoty a prach z ventilačních otvorů hadrem a měkkým kartáčem.
Větrací otvory musí být vždy volné.
UPOZORNĚNÍ
Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.
Údržba
Zkontrolujte výrobek a díly příslušenství (např. pilové listy), před a po každém použití na opotřebení a poškození. Případně je nahradťe za nové, jak je popsáno v tomto návodu na obsluhu. Dodržujte při tom technické požadavky (viz „Technické údaje“).
Zkontrolujte kryty a ochranná zařízení z hlediska poškození a na správné uložení. V případě potřeby je vyměňte.
Vyměňte tupý, ohnutý nebo jinak poškozený pilový list.
Oprava
Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obraťte se na kvalifikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit.
Skladování
Výrobek čistěte, jak je popsáno výše.
Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
Uchovávejte výrobek stále na místě nedostupném pro děti. Optimální dlouhodobá skladovací teplota (déle než 3 měsíce) je mezi +20 a +26 °C.
■ Skladujte výrobek v přepravním kufru18.
Pokyny k akumulátorové sadě
Skladujte akumulátorovou sadu 8 jen v částečně nabitém stavu. Úroveň nabití by měla být 40 až 60 % po delší dobu skladování (svítí červené a oranžové LED stavu nabití 13).
Během delší doby skladování zkontrolujte stav nabití akumulátorové sady 8 přibližně každé 3 měsíce. Dobíjejte podle potřeby.
Transport
■ Přepravujte výrobek v přepravním kufru 18.
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.
Zlikvidování
Balení:
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty/20-22: papír a lepenka/80-98: složené látky.
Výrobek:
Výrobek vč. příslušenství a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce.
Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat s odpady.
Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.
Ekologické škody v důsledku chybné likvidace baterií/akumulátorů!
Před odstraněním výrobku do odpadu z něho vyjměte baterie resp. akumulátorový balíček.
Baterie/akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuf, Pb = olovo. Proto odevzdejte opotřebované baterie/akumulátory u komunální sběrny.
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 5 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 5 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Na akumulátorovou sadu dostanete 1 rok záruky od data nákupu.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 391001_2201) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
CZ Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
ES prohlášení o shodě
ES PROHLÁŠENÍ O SHODĚ
Mezinárodní číslo obchodní položky (IAN): 391001_2201
Identifikace produktu: "Parkside" Aku pila ocaska
Číslo modelu: HG09588
Výše popšaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:
| Directive 2006/42/EC |
| Directive 2014/30/EU |
| Directive 2011/65/EU |
Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
| Č. / Části |
| Directive 2006/42/EC |
| EN 62841-1:2015 |
| EN 62841-2-11:2016/A1:202C |
| Directive 2014/30/EU |
| EN 55014-1:2017/A11:2020 |
| EN IEC 55014-1:2021 |
| EN 55014-2:1997/A2:2008 |
| EN IEC 55014-2:2021 |
Předmět výše uvedeného prohlášení je v souladu se směrnící Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:
| Č. / Části |
| Směrnice 2011/65/EU |
| EN IEC 63000:2018 |
Držitel technické dokumentace: OWIM GmbH & Co.KG
Podepsáno za a jménem:
Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.
Překlad původního prohlášení o shodě
Neckarsulm
Místo
18.07.2022
Datum
Benjamin Steeb
Managing Director
ppa.Juda ppa.Jens.Buchheim
Použité výstražné upozornenia a symboly ...... Strana 143
Úvod Strana 143
Rozsah dodávky. Strana 144
Technické údaje ...... Strana 144
Bezpečnostné upozornenia pre chvostové píly ...... Strana 149
Zníženie vibrácií a hluku. Strana 150
Zvyškové riziká. Strana 150
Bezpečnostné upozornenia pre nabíjačky. Strana 150
Problémy s aplikáciou - Otázky a odpovede.... Strana 158
Čistenie a starostlivost' Strana 158
Čistenie Strana 158
Údržba. Strana 158
Oprava Strana 158
Skladovanie.... Strana 158
Preprava. Strana 159
Likvidácia.... Strana 159
Záruka Strana 159
1x Aku chvostová píla 20 V PSSAP 20 Li C4
1x Akumulátor PAPS 208 A1 *
1x Rýchlonabíjačka PLG 20 C3 *
1x Prenosný kufrík
1x Pílový list na drevo
1x Pílový list na kov
1x Stručný návod
8 Akumulátor *
11 Odblokovacie tlačidlo pre akumulátor
12Tlačidlo (stav nabitia)
13 LED kontrolka stavu nabitia (červená/ oranžová/zelená)
Obrázok C:
8 Akumulátor *
14 Nabíjačka (rýchlonabíjačka) *
15 Napájací kábel so zástrčkou
16 LED kontrolka stavu nabitia - červená
17 LED kontrolka stavu nabitia - zelená
Bez obrázku:
18 Prenosný kufrík
Menovité napätie: 20 V Počet zdvihov: 0–3000 min
-1
Zdvih: 22 mm
Typ upnutia pílového
listu: Štandardný
Energetická hodnota: 160 Wh
Počet batériových
článkov: 10
Rýchlonabíjačka PLG 20 C3 \*
Vstup:
Menovité napätie: 230-240 V\~
Menovitý výkon: 120 W
Výstup:
Menovité napätie: 21,5 V
Nabíjací prúd: 4,5 A
Trieda ochrany:
Poistka (interná):
Počas nabíjania: +4 až +40 °C
Hodnoty emisií hluku
Elektrická bezpečnost'
2) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
3) Elektrické náradie chráněte pred dažd'om a vlhkom. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
6) Po ukončení práce elektrické náradie vypnite a pilový list nevyťahujte z rezu, kým sa úplne nezastaví. Zabránite tak spätnému rázu a elektrické náradie budete môť bezpečne odložit.
- Bezpečnostné upozornenia pre nabíjačky
■ Akumulátor8 vložte do nabíjačky 14.
Napájací kábel so zástrčkou 15 nabíjačky 14 zapojte do zásuvky.
Ked' je akumulátor 8 kompletne nabitý: Akumulátor vyberte z nabíjačky 14. Potom vytiahnite napájací kábel so zástrčkou 15 nabíjačky zo zásuvky.
Krátky prehl'ad (hore)
-Krivka vybíjacieho prúdu
-Krivka kapacity
- Výkon
- Balanc
- EKO
- Expert
□ Zobrazenie nasledovných detailov:
-Počet nabíjacích cyklov
-Počet vybíjacích cyklov
-Celkový prevádzkový čas
Nastavenia
zobrazí sa strana prehl'adu aku chvostovej píly s nasledovnými detailmi:
-Číslo elektrického náradia
-Názov elektrického náradia
-Vybíjací prúd (v ampéroch)
-Rýchlost' otáčania motora (ot./min)
- Výkon - umožnuje vyšší vybíjací prúd pri ťažkých úlohách
- EKO
Štatistiky používania
□ Kontrola firmvéru elektrického náradia:
Kompletnú smernicu o ochrane údajov nájdete pod záložkou 📁 pod bodom Smernica o ochrane údajov.
- Zo zoznamu produktov zvol'te akumulátor, ku ktorému máte otázky.
- Vpravo hore zvol'te symbol 📄.
- Pod bodom Iné zvol'te možnost' Otázky a odpovede (frequently asked questions = často kladené otázky).
- Čistenie a starostlivost'
VÝSTRAHA!
Nesprávna likvidácia batérií/akumulátorových batérií niči životné prostredie!
Pred likvidáciou vyberte batérie/akumulátorové batérie z výrobku.
