| Producttype | Soldeerdampafzuiger |
| Merk | Weller |
| Model | Zero Smog 4V |
| Afmetingen (L x B x H) | 320 x 320 x 395 mm |
| Gewicht | Ongeveer 19 kg |
| Voeding | 230 V / 50 Hz of 120 V / 60 Hz |
| Elektrisch vermogen | 275 VA |
| Bescherming | Zekering T1,6A |
| Max. onderdruk | 2.700 Pa |
| Max. luchtdebiet | 230 m³/h |
| Geluidsniveau | 48 dB(A) |
| Filtersysteem | Fijnstoffilter F7 (niveau 1) + compactfilter H13 en gasfilter (actieve kool + Chemisorb) (niveaus 2 en 3) |
| Filterstatusindicator | Driekleuren-LED: groen (<80%), geel (>80%), rood (vol) + progressief geluidsalarm |
| Interfaces | RS232 voor besturing/ bewaking, USB voor firmware-update en efficiëntietest (max. 2 min aansluiten) |
| Beoogd gebruik | Oppervlakteafzuiging (geen directe afzuiging op de soldeerbout) |
| Omgevingstemperatuur | Alleen binnengebruik |
| Onderhoud | Vervang compactfilter minstens 1 keer per jaar; frequentere vervanging van F7-filter volgens weergave |
| Veiligheid | Thermische uitschakeling bij oververhitting; automatische uitschakeling na 2 min USB-aansluiting |
| Garantie | 12 maanden (behalve wettelijke bepalingen) |
| Montageopties | Meerdere afzuigarmen (niet inbegrepen) |
Veelgestelde vragen - Zero Smog 4V Weller
Gebruikersvragen over Zero Smog 4V Weller
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw 3D-printer in PDF-formaat gratis! Vind uw handleiding Zero Smog 4V - Weller en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Zero Smog 4V van het merk Weller.
GEBRUIKSAANWIJZING Zero Smog 4V Weller
NL Akoestisch signaal
SV Akustisk signal
DK Akustisk signal
F1 Merkkiaani
GR Hyntikó-ənua
TR Akustik sinyal
CZ Akustický signal
PL Sygnal dzwiekowy
HU hangjelzés
SK Akusticky signal
SL Zvočni signal
EE Akustiline signal
LV Akustiskais signals
LT Garsinis signalas
BG AkcytneH cnrhaI
RO Semnal acustic
HR Akustični signal
RU AkyctUneeckn CnHnA
DE Menutaste
GB Menu key
ES Tecla de menu
FR Touche menu
IT Tasto del menu
PT Tecla de menu
NL Menutoets
SV Menyknapp
DK Menutast
FI Valikkonappain
GR Nktpo evou
TR Menu tusu
CZ Tlacitko Menu
PL Przycisk menu
HU menübillentyu
SK Tlacidlo menu
SL Menijska tipka
EE Menuüklahv
LV Izvelnes taustins
LT Meniu mygtukas
BG byTOH 3a MEHIOTo
RO Tastă de meniu
HR Tipka izbornika
RU Khonka MeHIO
6 DE UP/DOWN Tasten
GB UP/DOWN keys
NL Toestel in gebruik nemen
SV Ta lddstationen i drift
NL Toestel in gebruik nemen
SV Ta lddstationen i drift
Neem deze handleiding en de bijgeleverde veiligheidsvoor
schriften voor de
ingebruikneming en voor u met het toestel begint te werken, volledig door.
Bewaar deze handleiding zDat ze voor alle gebruikers toegankelijk is.
We danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product.
Bij de productie werden de strengste kwaliteitsnormen toegepast, die een perfecte werkung van het toestel garanderen.
Deze handleiding bevat belangrijke informatatie om het toestel op een veilige en deskundige manier in gebruik te nemen, te bedieren, te onderhonden en om eenvoudige storingen zich te verhelpen.
Geef het toestel samen met de gebruiksaanwijzing door aan derden.
Het toestel wird conform de modernste technieken en de erkende veiligheidstechnische regels geconstrueree.
Toch bestaat er gevaar voor lichamelijk letsel en materiaële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waarschuwingen in deze handleiding Niet in acht neemt.
Veiligheidsinstructies
Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring heb-ben, wanneer zich onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat+zijn ge nformeerd en op de hoogte+zijn van de gezaren die hieruit hunnen voorvloeien. Kinde- ren mogen Niet met het apparaat Spelen.
Reiniging en onderhoud mogen nicht worden uit-gevoerd door kinde- ren als zij Niet onder toezicht
Waarschuwing! Elektrische schok
Bij een defect toestel können actieve draden vrijiggen of kan de aarddraad buiten werkinq zijn.
Reparaties要去en door personen uitgevoerd worden die door Weller zich opgeleid.
Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een speciaal voorbereide aansluitleiding verrangen worden die via de klantendienstorganisatie verkrijgbaar is.
Waarschuwing! Verwondingsgevaar
Bij het transport kunnen het toestel of onderdelen vallen.
Houd het toestel alleen aan de waarvoort bestemde grepen vast.
Gebruik het toestel nooit als transportmiddel.
Waarschuwing! Verstikkingsgevaar, Vergiftigingsgevaar
Foute installmentie kan tot verhoogde werkplekconcentraties leiden
Na installmentwerkplekconcentratiemeten
Foute onderhoudscycli bij gasmedia kuren tot verhoogde concentratie op de werkplek leiden
Onderhoudscyclus vastleggen
Bij het reinigen van het buissysteme/nde afzuigruimte versterkte belasting door schadelijke stoffen in de omgevingslucht
Bij vermindering van het zuigvermogen door afzetteringen in het buisleidingsystem verwulde delen verrangen
Voorgeschreveu Gebruik Van Het Systeme
Toegepaste richtlijnen
De Weller Zero Smog soldeerdamp afzuiging voor soldeerrook is conform de EG-conformiteitsverklaring volgens de fundamentele veiligheidsvereisten van de richtlijnen 2004/108/EG, 2006/95/EG en 2011/65/EU (RoHS).
Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant Niet aansprakelijk gesteld worden.
Dit filtersystem is geschikt voor het afzuiigen en filteren van partikels en gassen - afhankelijk van het betreffende filtermedium.
Waarschuwing! Verstikkingsgevaar, Vergiftigingsgevaar
Ondeskundig gebruik kan tot ademhalingsproblemen, verstikken, vergiftiging of kanker leiden
Partikels en gassen die nicht met het ingezette filtermedium overeenkomen, mooteniet afgezogen worden.
Vloeistoffen alsook brandbare gassenogens Niet aufgezogen worden
Gebruik het toestel nooit zonder filter of met volle filter.
Gebruik het toestel nooit zonder afdekking van de ventilator
Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden.
Zero Smog 4V, Zero Smog 6V: Het toestel werk voor het gebruik als oppervlakteafzuiig ing ontworpen en is Niet geschikt voor directe afzuiig aan de soldeerbout.
Zero Smog 20T: Het toestel werk voor het gebruik als directe afzuiging aan de soldeerbout ontworpen en is Niet geschikt voor oppervlakteafzuiigingen.
Het gebruik volgens de bestemming veronderstelt ook dat
u deze handleiding in acht neemt,
u alle andere begeleidende documenten in acht neemt,
u de nationale oncevalspreventievoorschriften op de plaats van gebruik in acht neemt.
Doeltreffendheidscontrole
Volgens de algemene gegevens van de beroepsverenigingen moeten afzuiqinstallaties regelmatig, minstens waarlieks op hun goede werking en doeltreffendheid gecontrolerd worden (TRGS 528 BGETF). Aan de hand van de doeltreffenheidscontrole kunt u de goede werking van de soldeerrookafzuiingen WFE 2S / WFE 4S en Zero Smog 4V / Zero Smog 6V / Zero Smog 20T controleren. Gebruik de meegeleverde software-cd.
Gebruikersgroepen
Wegens verschillend hoge risico's en gevaren mogen sommige handelingen alleen door geschoolde vakluiuitgevoerd worden.
| Handeling Gebruikersgroepen | |
| Installatie van complexe buissystemen bij aanslui-ting van meerdere afzuigarmen | Vakpersoneel met technische opleiding |
| Vervangen van elektrische reserveonderdelen Elektrotechnicus | |
| Vastleggen van onderhoudsintervallen Veiligheidskracht | |
| BedierenWissel van de filter | Leek |
| Installatie van complexe buissystemen bij aanslui-ting vanmeerdere afzuigarmenVervangen van elektrische reserveonderdelen | Technische leerling onder leiding en toezicht van een opgeleidevakman |
Technische Gegevens
| Soldeerrookafzüiging Zeno | Smog 4V Zero Smog | 6V Zero Smog 20T | |
| Afmetingen L x b x h 320 x | 320 x 395 mm 450 x 450 | x 650 mm | 450 x 450 x 695 mm |
| Gewicht 19 kg 40 kg 45 kg | |||
| Netspanning T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT005366299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | |
| Elektr. vermogen 275 VA 460 VA | 530 VA | ||
| Zekering T1, 6A T3, 15A T3, 15A | |||
| Max. vacuüm 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max. afvoerhoeveelheid 230 m³/h | 615 m³/h | 100 m³/h | |
| Geluidsemissie | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Voorfilter trap 1 | Fijnstofffilter klasse F7 | ||
| Compactfiltertrap 2; 3 | Deeltjesfilter H13 + Gasfilter (50% Actief-kool + 50 % Chemisorb) | ||
| RS232-interface | Met behulp van de RS232-interface kan de installment met alle functiesbediend en op afstand bewaakt worden. | ||
| USB-poort Via de USB-terface kunnen firmware-updates, een efficiëntietest en eendatalogfunctie uitgevoerd worden.Het USB-medium mag maximaal 2 minutes aangesloten zich! Daarnawordt de USB-module automatisch uitgeschakeld. | |||
Garantie
Aanspraak op garantie van de koper verjaart eenaar na levering van het product. Dit geldt Niet voor regresrecht van de koper volgens 478, 479 BGB.
Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schrifelijk en met vermelding van het begrip „Garantie" aufgegeben werden.
De garantie vvert bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.
Technische wijzigingen voorbehonden!
Gelieve u te informeren op www.weller-tools.com

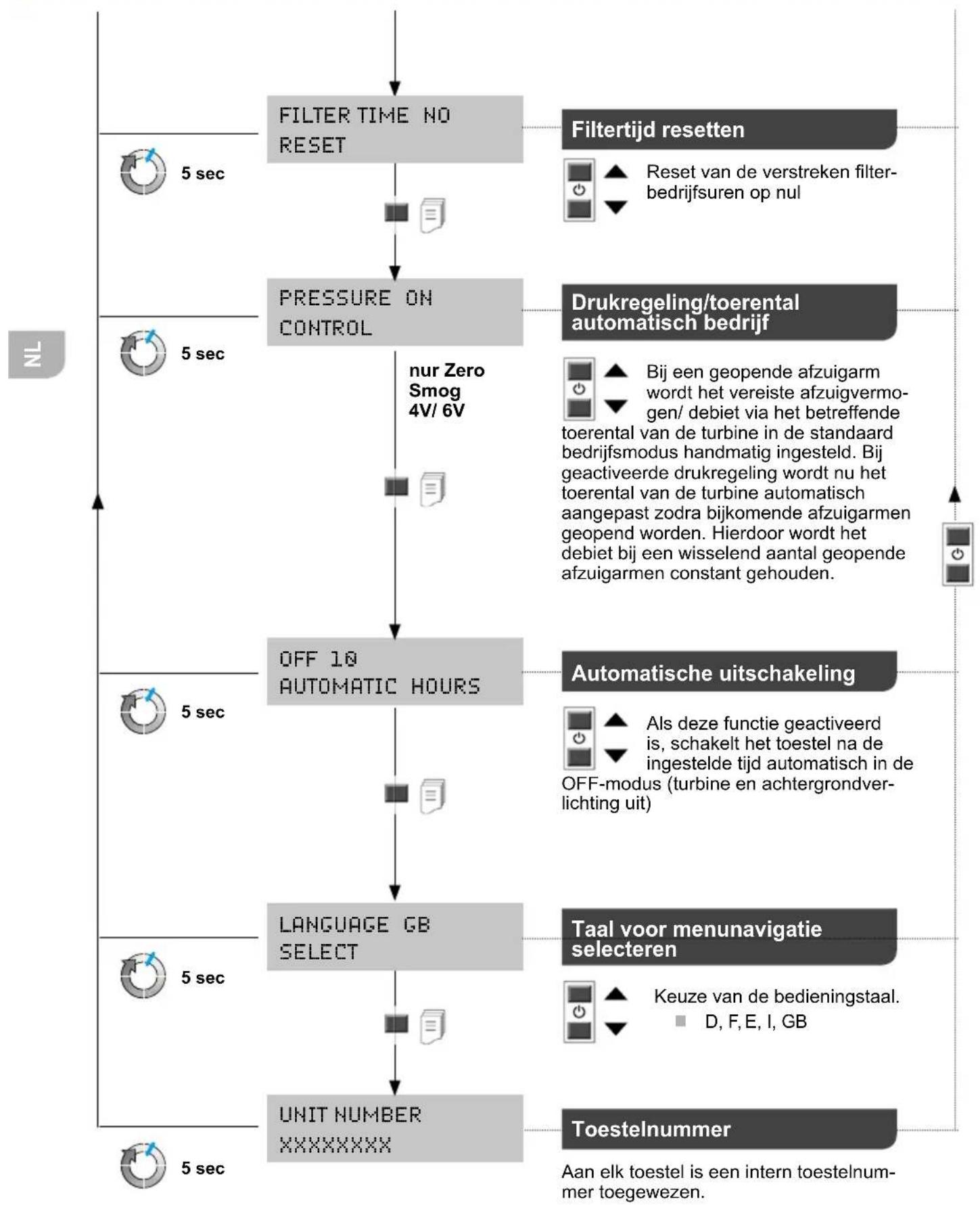

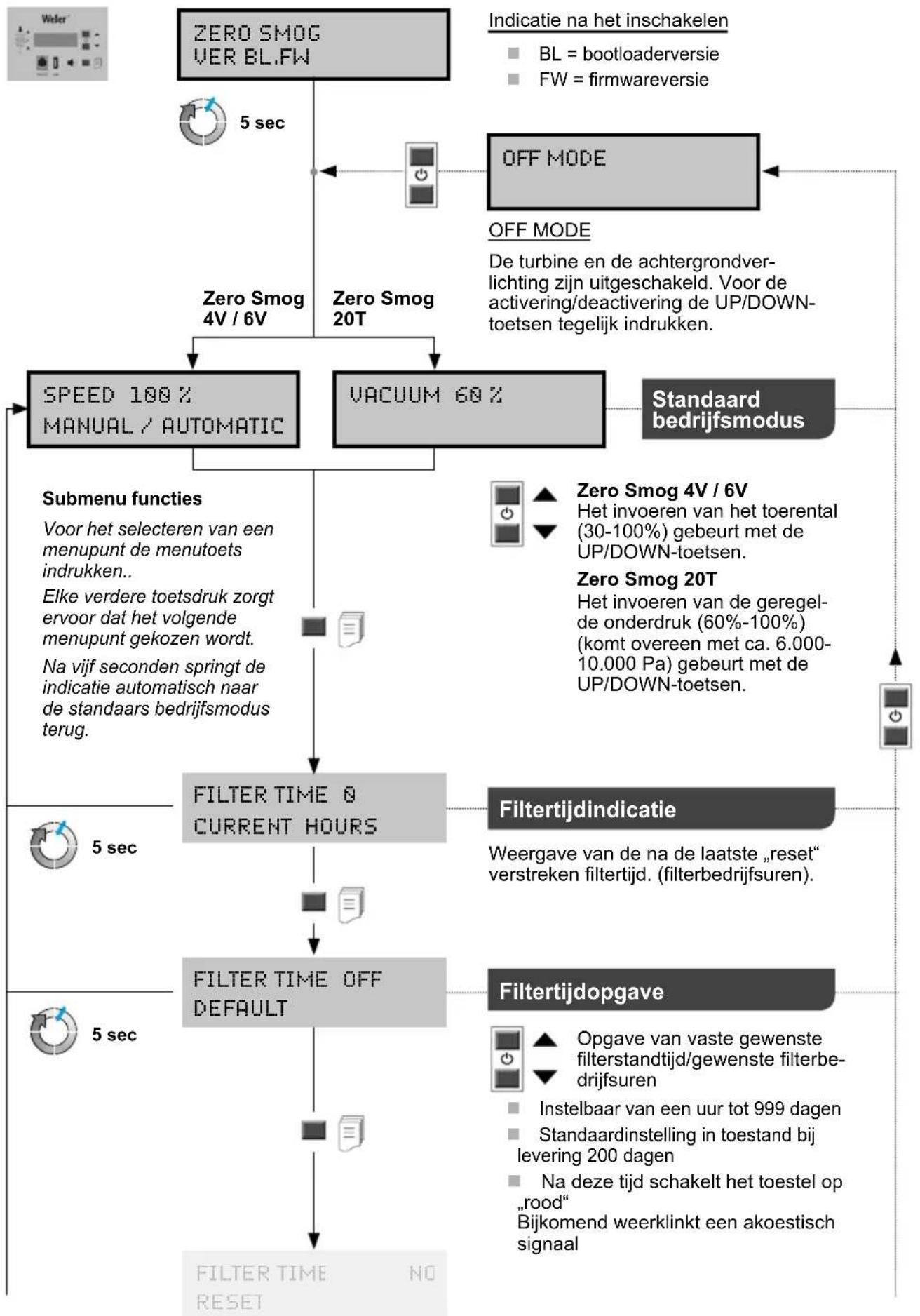

Menunavigatie
Waarschuwing!
Voor alle werkzaamheden aan het apparaat de stekkeruit het stopcontact nemen. Gebruik alleen origineel toebehoren en originele onderdelen.
Vervuilde filters moeten als gevaarlijk afval worden behandeld. Voer verwangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
Aanwijzing
Verschillende vloeimiddelen, vloeimiddelaandelen en diverse stofdelen in de afgezugige lucht kennen de levensduur van de filters aanzienlijk reduceren. Bij het afzuigen van lijmdampen moet een gasfilter (zonder deeltjesfilter) worden gebruikt.
Voor de correcte werkung van het filtersystem moet de filter als volgt verwangen worden
Minstens 1 keer peraar of
na weergave of
■ bij overschrijden van de toegestane gemiddelde werkplekconcentra-tie of
volgen onderhoudsschema
Met een verschildrukmeting worden de verwuiligingsgraad van de filter gemeten. De filterindicatie geeft het actuele filterpeil wee
Rood = filter vol
Geel = filterpeil >80%
Groen = filterpeil < 80%.
Bij een verbruike filter werkklassen een akoestisch signaal:
Signaaltoon om het uur na 36 uur om het half uur na 54 uur om de 10 min. na 72 uur constant.
Het deeltjesfilter en het gasfilter zijn op elkaar afgestemd, zodat deze als compact filter gezamenlijk worden verwisseld. Om een perfecte filterfunctie te garanderen,要去 de compaete filter een koer per一年多ervangen worden. De fijnstofffilter (filtermat) is de voorfiltertrap van de compaete filter en要去 waar vakerervangen worden.Het verwangen van de voorfiltermat is voldoende als na de heringebruikneming van het toestel de rode LED Nieteer oplicht.
Foutmeldingen en verhelpen van fouten
| Melding/symptoom Mogelijk teoorzaak Maatregelen om het probleme | ||
| vereerzoekoorzaak Maatregelen om het problemeverhopen | ||
| ■ Geen afzuig vermogen | ■ Pijpsysteme ondicht | ■ Pijpsysteme aufdichten |
| ■ Filter verruild | ■ Filter wisselen | |
| ■ Toerental turbinevermogen | ■ Ingesteld toerental verhogen | |
| ■ Hoog afzuiggeluid (lawaai) | ■ Luchstnelheid via de Afzuigarm te groot | ■ Ingesteld toerental verlagen (minder hoeveelheid lucht) |
| ■ Zero Smog loopt nicht aan | ■ Thermische uitschakeling | ■ Zero Smog laten afkoelen Na ca. 3aar weeer inschakelen |
| ■ Filterindicatie werkt nicht | ■ onderdukslang werk na Filterwissel nicht waar opgezet | ■ Slang werk goed op de filterplaatsen |
| ■ Deeltjesfilter te snel verontreinigt | ■ Geen voorfilter geplaatst | ■ Voorfilterplaatsen F7 Filterplaatsen Bij een hoog aandeel van vaste stoffen een vooraf-scheider gezruiken |
| ■ USB-medium worden nicht herkend | ■ USB-medium te lang ingestoken | ■ USB-medium max. 2 minutengestoken latent. USB-medium verwijderen en toestel uit- en opnieuw inschaken. |
| ■ Toestelreset | ■ Verkeerd USB-medium (>100 mA) | ■ USB-medium verwijderen! |
Origineel conformiteitsverklaring
Soldeerrookafzuiigtoestel Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
We verklaren dat de beschreiben producten de bepalingen van volgende richtlijnen verrullen: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Toegepaste geharmoniseerde normen:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Technisch hoofd Zaakvoerder
Gevolmachtigd om de technische documenten samen te stellen.
Weller Tools GmbH
Bedieningshandleiding lezen!
Voor het uitvoeren van alle werkzaamheden aan het toestel.altijd de stekker uit het stopcontact trekken.
ESD-conform design en ESD-con-forme werkplek
CE-tein
Afvoer
Geef elektrisch gereedschap nicht met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschieren te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
Vervuilde filters moeten als gevaarlijk afval worden behandeld.
Voer verrangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
