| Tuotetyyppi | Juotoshöyryjen imuri |
| Merkki | Weller |
| Malli | Zero Smog 4V |
| Mitat (P x L x K) | 320 x 320 x 395 mm |
| Paino | Noin 19 kg |
| Sähkönsyöttö | 230 V / 50 Hz tai 120 V / 60 Hz |
| Sähköteho | 275 VA |
| Suojaus | Sulake T1,6A |
| Maksimialipaine | 2 700 Pa |
| Maksimiilmavirta | 230 m³/h |
| Melutaso | 48 dB(A) |
| Suodatusjärjestelmä | Hienopölysuodatin F7 (taso 1) + kompaktisuodatin H13 ja kaasusuodatin (aktiivihiili + Chemisorb) (tasot 2 ja 3) |
| Suodattimen tilan ilmaisin | Kolmivärinen LED: vihreä (<80%), keltainen (>80%), punainen (täynnä) + asteittainen äänihälytys |
| Liitännät | RS232 ohjausta/etävalvontaa varten, USB laiteohjelmistopäivitystä ja tehokkuustestiä varten (enintään 2 min kytkentä) |
| Käyttötarkoitus | Pintaimu (ei suoraa imua juotoskolviin) |
| Ympäristön lämpötila | Vain sisäkäyttöön |
| Huolto | Kompaktisuodattimen vaihto vähintään kerran vuodessa; F7-suodattimen tiheämpi vaihto näytön mukaan |
| Turvallisuus | Lämpökatkaisu ylikuumenemisen varalta; automaattinen sammutus 2 min USB-kytkennän jälkeen |
| Takuu | 12 kuukautta (ellei lakisääteisistä määräyksistä muuta johdu) |
| Asennusvaihtoehdot | Useita imuvarret (eivät sisälly) |
Usein kysytyt kysymykset - Zero Smog 4V Weller
Käyttäjien kysymyksiä aiheesta Zero Smog 4V Weller
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi 3D-tulostin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Zero Smog 4V - Weller ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Zero Smog 4V merkiltä Weller.
KÄYTTÖOHJE Zero Smog 4V Weller
Lue tāmā ohjekirja ja oheiset turvallisuusohjeet tāydellisesti
lapi ennen kayttoonottoa ja laitteen kanssa tyoskente lyä.
Säilytata tātā ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissa.
Kiitos, etta olet osoittanut'elle luottamustasi ostamalla taman laitteen. Sen valmistuksessa on noudatetu tiukkoja latuvaatimuksia, jotka takaavat laitteen moitteettoman toiminnan.
Tämä ohjekirja sisältaa tärkeitä tietoja, jotka neuvovat laitteen turvallisen ja asianmukaisen käytöönoton, käytön, huollon ja yksinkertaisten hairiöden itse tehtävan korjaamisen.
Jos luovutat laitteen kolmannelle osapuolelle, anna aina kayttöhjekirja sen mukana.
Laite on valmistetu teknikan nykyisen tason ja hyväksyttyjen turvallisuusteknisten saannösten mukaan.
Siitä huolimatta on vaara syntyä henkilö- ja esinevahinkoja, jos et noudata oheisen turvallisuusvihkon turvallisuusohjeita etkä tassā ohjekirjassa annettuja varo-ohjeita.
Turvallisuusohjeet
Laitetta voivat käyttaa 8 vuotta tayttaneet lapset ja henkil t, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/ tai tieto laitteen käyt sta, valvonnan alaisina tai kun heita on opastettu laitteen käyt ssa ja he ovat ymmärtnaneet laiteen käyt n vaarat. Lapset eivat saa leikkiä laitteella.
Lapset eivat saa puhdistaa tai huoltaa laitetta ilman valvontaa.
Varoitus! Sahkoisku
Jos laite on vioittunut, jännitteisiä johtoja voi olla paljaina tai maadoitusjohto saattaa olla toimimaton.
Korjaustoita saavat tehdä vain Wellerin kouluttamat henkilöt.
Jos sahkötyokalun virtajto on vauroitunut, se tayty korvata erikoisvalmisteisella virtajohdolla, joka voidaan tilata huoltoedustajalta.
Varoitus! Loukkaantumisvaara
Kuljetuksen yhteydessä laite tai sen osia voi pudota maahan.
Pida laitteesta kiinni vain sen asiaankuuluvista kahvoista.
Alä missän tapauksessa käytä laitetta kuljetusvalineenä.
Varoitus! Tukehtumisvaara, Myrkytysvaara
Virheellinen asennus voi lisata tyopisteen kaasupitoisuksia
mittaa asennuksen jälkeen työpisteen kaasupitoisuus
Kaasulaitteistojen virheelliset huoltovälit voivat lisätä työpisteen kaasupitoisuutta
Huoltovälien märirits
Putkiston/imutilan puhdistuksen yhteydessä ymparistollman saastekuormitus kasvaa
Jos imuteho laskee putkiston likakertymien takia, vaihda likaiset osat
Tarkoituksenmukainen Kaytto
Noudatetut direktiivit
WELLER juotto savunpoisto-muri Zero Smog vastaa EU:n vaatimustemukaisuusvakuuttasurvallisuusdirektiivii 2004/108/EU,2006/95/EU ja 2011/65/EU (RoHS) mukaan.
Valmistaja ei ota mitään vastuuta laitteeseen ominpain tehdyistä muutoksista.
Tämä suodatusjärestelmä soveltuu hiukkasten ja kaasujen imuroointiin ja suodattamiseen - riippuen kulloisestakin suodatusvälineestä.
Varoitus! Tukehtumisvaara, Myrkytysvaara
Epaaianmukainen kaytto voi aiheuttaa hengitysvaiveuksaia, tukehtumisvaaran, myrkytsvaaran tai syopaa
Käytettävåle suodatusvalineelle sopimattomia hiukkasia ja kaasuja ei saa imuroida.
Nesteitä ja palonarkoja kaasuja ei saa imuroida
Alä missän tapauksessa kayta laitetta ilman suodatinta tai tayden suodattimen kanssa.
Alä missän tapauksessa käytä laitetta ilman tuulettimen suojusta
Tata laitetta saa kayttä vain huonelampötilassa ja sisatiloissa.
Zero Smog 4V, Zero Smog 6V: Laite on suunniteltu pintaimuriki ja siksi se sopii suoraan juotoskolvista tehtävään imurointiin.
Zero Smog 20T: Laite on suunniteltu suoraan juotoskolvista tehtävaan imurointiin ja ei sovellu pintaimuriksı.
Märäystenmukainen käytö sisältaa myös sen, että
noudatatataohjekirjaa,
noudatat kaikkia muita mukana olevia asiakirjoja,
noudat maakohtaisia tapaturmantorjuntamääräyksiä käyttopaikalla.
Tehokkuustarkastus
Ammattijarkestoen vastaavia ohjeita vastaavasti imulaitteistojen riittavan luotettava toiminta ja tehokkuus taytytarkastaa saannollisesti vahintaan kerran vuodessa (TRGS 528 BGETF). Tehokkuustarkastuksen avulla voit testata juotosavuimulaitteistojen WFE 2S / WFE 4S ja Zero Smog 4V / Zero Smog 6V / Zero Smog 20T asianmukaisen toiminnan Kaytä oheista ohjelmisto-CD-levya.
Käytäjäryhmät
Suoremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.
| Työvaie Käytäjäryhmät | |
| Monimutkaisten putkistojen asennus kytkettäessä useampia imuvarsia | Teknisen koulutuksen omaava ammatthenkilöstö |
| Sähköisten varaosien vaihto Sähköasentajat | |
| Huoltovälien määritys Turvallisuusammmattilaiset | |
| Laitteen käytö Suodattimen vaihto | Työntekijät |
| Monimutkaisten putkistojen asennus kytkettäessä useampia imuvarsia Sähköister varaosien vaihto | Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa |
Tekniset Arvot
| Juotossauimuri Zero Smog 4V Zero Smog 6V Zero Smog 20T | |||
| Mitat P x L x K 320 x 320 x | 395 mm 450 x 450 x 650 | mm | 450 x 450 x 695 mm |
| Paino 19 kg 40 kg 45 kg | |||
| Verkkojännite T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT005366299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | T0053670699:230 V / 50 Hz |
| Sähköteho 275 VA 460 VA | 530 VA | ||
| Sulake T1, 6A T3, 15A T3, | 15A | ||
| Max. alipaine 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max. syöttöteho 230 m³/h | 615 m³/h | 100 m³/h | |
| Melutasio 48 dB(A) | 51 dB(A) | 51 dB(A) | |
| Esisuodatin Vaihe 1 | Hienopölysuodatin, luokka F7 | ||
| YhdistelmäsuodatinVaihe 2, 3 | Hiukkassuodatin H13 + Kaasusuodatin (50% Aktiivihiili + 50 % Chemisorb) | ||
| RS232-liittymä | RS232-liittymän avulla järjestelmää voidaan käytää täydessä toimintalaa-juudessaan ja valvoa etäköytöisesti. | ||
| USB-liitäntä | USB-liitännän kautta voidaan suorittaa kiinteän ohjelmiston päävitykset,kehokkuustesti ja tietojen lokitoiminto.USB-tietoväline saa olla kytkettynä enintään 2 minuuttia! Sen jälkeenUSB-moduulin toiminta katkaistaan automaattisesti. | ||
Takuu
Ostajan on esitetävah mahdollisia puutteita koskevat vaatimukset vuoden sisälla laitteen toimitusajankoh-dasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisin ostajan regressioikeuksiin.
Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- taikestavyystakuun kirjallisesti ja „takuu“-sanaa käytämällä.
Takuu raukeaa, jos laitetta käytetäan epääasianmukaisesti tai epapätevat henkilö tekevat sihen liittyvä tehtäviä.
Oikeus teknisin muutokiin pidatetaan!
Lisatietoja saat osoitteesta www.weller-tools.com

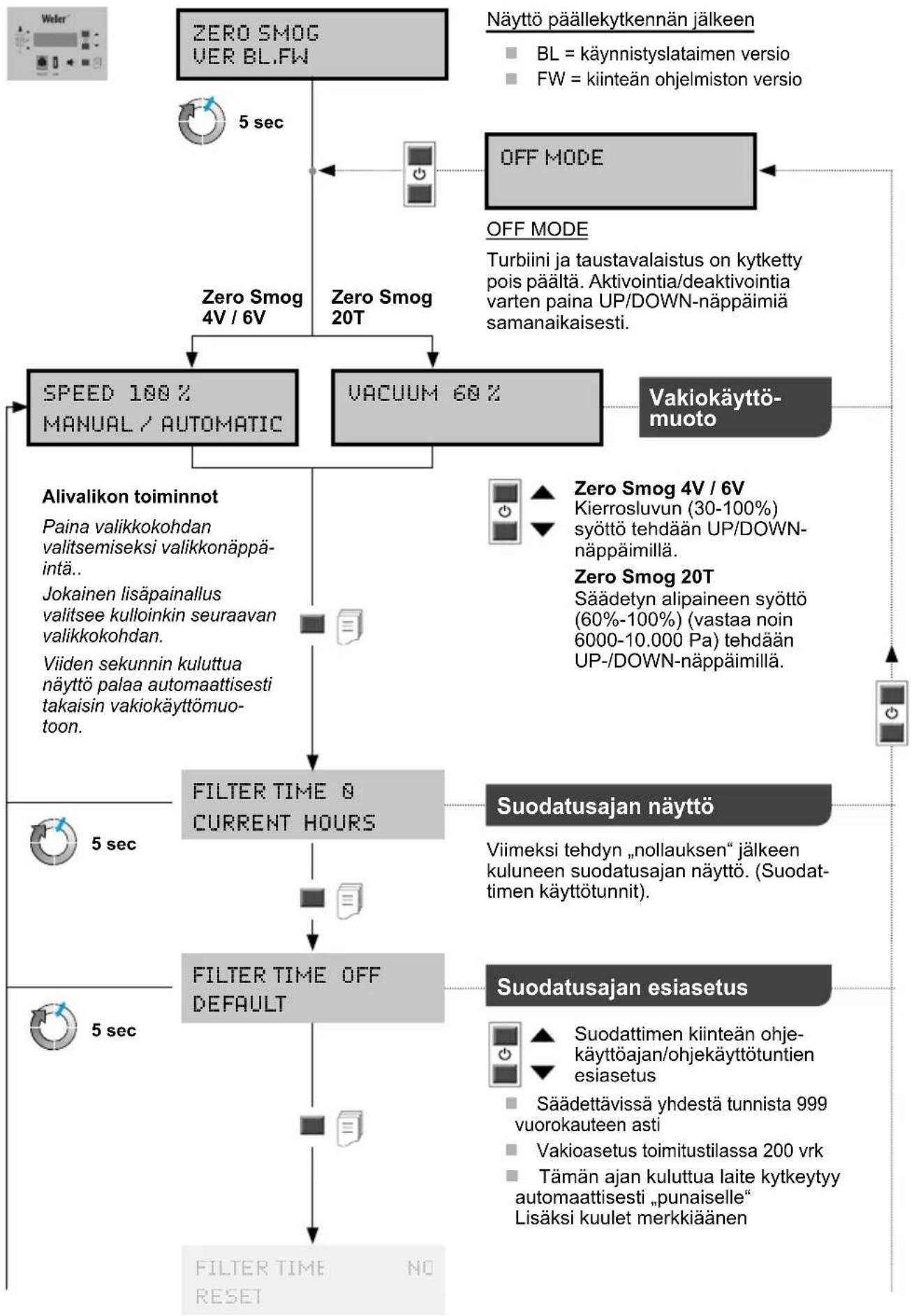

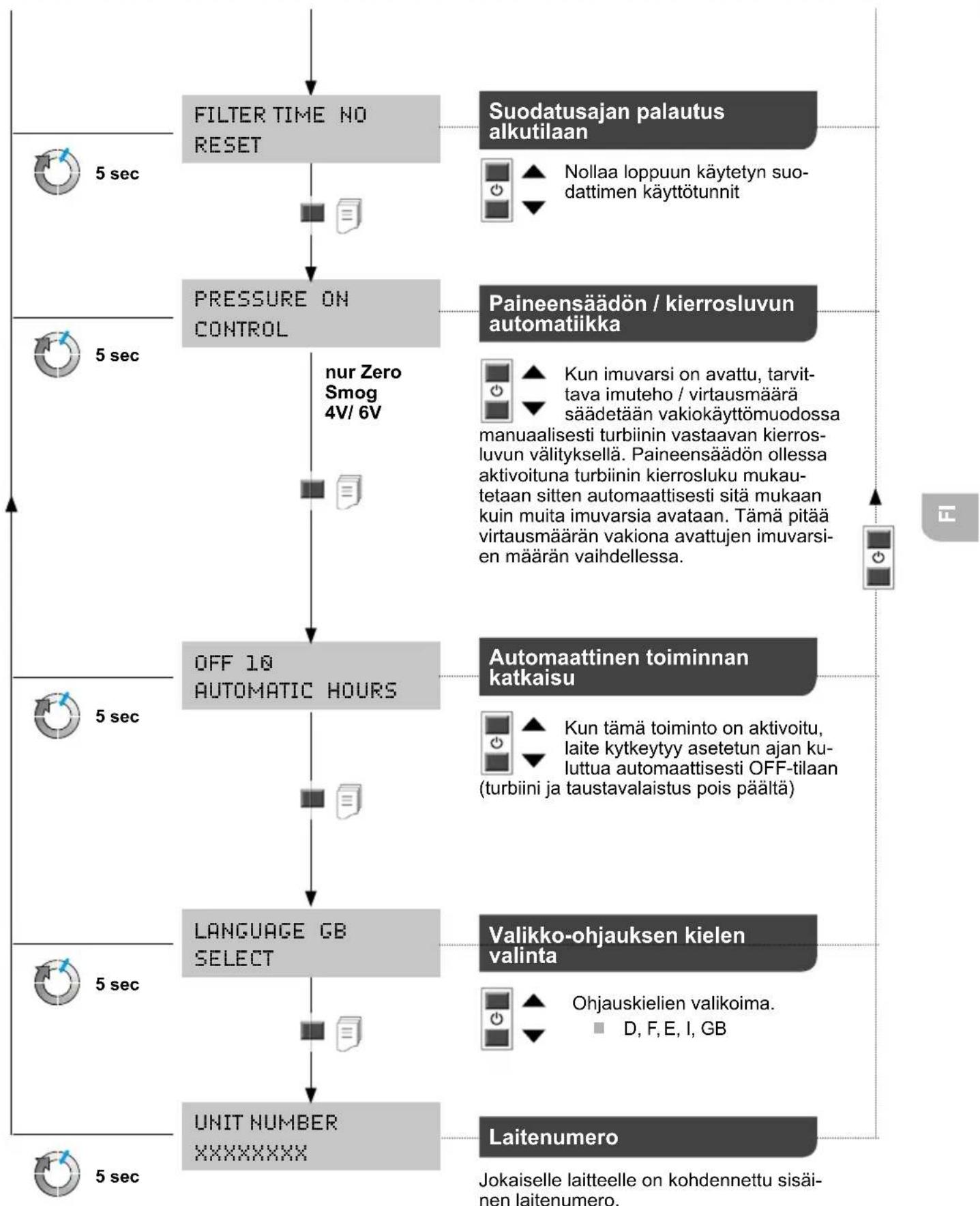

Valikko-ohjaus
Varoitus!
Ennen korjaus- ja huoltotoiden aloittamista on pistotulppa irrotettava pistorasiasta. Kayttakaa ainoastaan alkuperaisiaraosia.
Likaantuneet suodattimet on käsitetävā erikoisjätteenä. Hävita vaihedetur laiteosat, suodattimet ja käytösta pointetut laitteet omassa maassasi voimassa olevien märäysten mukaisesti.
HUOMIO
Poisimetyn ilman eri juoksutusaineet,juoksutusaineosuudet sek erilaiset polyosuudet saattavat vahentaa suodattimen kesto alennaisesti. Liimahoyryjen imuroinnissa tulee kaytttaa kaasusuodatinta (ilman hiukkassuodatinta).
Suodatusjärestelmän asianmukaisen toiminnan takaamiseksi suodatin taytyy vaihtaa seuraavasti
vahintaan kerran vuodessa tai
näytöilmoituksen jälkeen tai
■ kun työpisteen suurin sallittu keskimääräinen kaasupitoisuus ylitetään tai
huoltokaavion mukaan
Paine-eromittauksen avulla mitataan suodattimen likaisuusaste. Suodatinnayttlo ilmoittaa suodattimen nykyisen tayttoaesteen
Punainen = suodatin täynä
Keltainen = suodattimen täytöaste > 80%
Vihrea = suodattimen täytöaste < 80%.
Suodattimen kuluttua loppuin kuulet merkkiäänen:
Merkkiaani kerran tunnissa 36 tunnin kuluttua puolen tunnin valein 54 tunnin kuluttua 10 minuutin valein 72 tunnin kuluttua koko ajan.
Hiukkassuodatin ja kaasusuodatin on sovitettu tosiinsa, niin etta ne vaildetaan yhdessä kompaktisuodattimena. Moitteettonan suodatustoiminnon takaamiseksi kompaktisuodatin on vailhdettava kerran vuodessa. Hienosuodatin (suodatimatto) on kompaktisuodattimen esisuodatusvaihe ja siksi se tulee vaittaa useammin.Esisuodatimaton vaihto riittäa, kun laitteen uudelleenkäytöönoton jälkeen punainen LED ei enaa syty.
Vikailmoitukset ja vikojen korjaaminen
| Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet | ||
| ■ Puuttuva poisimutho | ■ Putkijärestelmä epätiiVIS | ■ Tiivistä putkijärestelmä |
| ■ Suodatin likaantunut | ■ Vaihda suodatin | |
| ■ Turbiin kierrosluku liian alhainen | ■ Nosta tavoitekierroslukua | |
| ■ Änekkäät imuäänet | ■ Ilman nopeus imuvarren läpi liian suuri | ■ Laske tavoitekier roslukua (vähemmän ilmaa) |
| ■ Zero Smog ei lahde käyntiin | ■ Terminen poiskytkeminen | ■ Anna Zero Smog jäähtyä Kytke n. 3 tunnin jälleen uudelleen-pääle |
| ■ Suodatinnäytto ei toimi | ■ Alipaineletkua ei ole asetettu päälle suodattimen vaihdon jälleen | ■ Aseta letku oikein suodattimen päälle |
| ■ Hiukkassuodatin likaantunut liian nopeasti | ■ Esisuodatinta ei ole asetettu | ■ Aseta esisuodatin paikalleen Aseta F/ suodatin paikalleen Jos on korkea kiintoaneosuus, asetaesierotin paikalleen |
| ■ USB-tietovälinettä ei tunnisteta | ■ USB-tietoväline liian kauan kytkettynä | ■ Kytke USB tietoväline paikalleen enintään 2 minuutiksi. Ota USB-tietoväline pois, sammutalaite ja kytke laite uudelleen päälle |
| ■ Laitteen palautus alkutilaan | ■ Väärä USB- tietoväline (>100 mA) | ■ Ota USB-tietoväline pois! |
Alkuperäinen vaatimustenmukaisuusvakuutus
Juotossavuimuri Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Täten vakuutamme, etta kuvatut tuotteet tayttavat seuraavien direktivien märäykset: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Sovelletut harmonisoidut standardit:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Tekninen päällikkö Toimitusjohtaja
Teknisten asiakirjojen laadintaan valtuutettu.
Weller Tools GmbH
Vedäina pistoke irti pistorasiasta,
ennen kuin alat tekemään laitteeseen liittyvä toita.
ESD-turvallinen muotoilu ja ESD-turvallinen tyopiste
CE-merkki
Havittaminen
Alä havitä sahkötyokalua tavallisen kotitalousjätteen mukana! Vanhoja sahrkö- ja elektroniikkalaitteita koskevan EU-direktivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sahkötyokalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristoystvälliseen kierräkyseen.
Likaantuneet suodattimet on käsitetäva erkoisjatteenä.
Havitta vaihedut laiteosat, suodat timet ja kaytosta pointetut laitteet omassa maassasi voimassa olevien märäysten mukaisesti.
