KULLANIM KILAVUZU Zero Smog 4V Weller
Cihazi calistirmadan ve kullanmaya baslamadan once bu m kilavuzunu ve güvenlik uyariları nuz.
kullanim kilavuzunu ve ekteki güvenlik uyariları okuyunuz.
Bu kullanim kilavuzunu butun kullanicilarin erisebilecegi bir yerde muhafaza ediniz.
Bu cihazi satin alarak gostermis oldugunuz guven icin size teşekür ederiz.
Uretimde, cihazin kusursuz fonksiyon durumunu garantileyen en yokun kalite gereksinimleri temel alinmistir.
Bu kullanim kilavuzunda, cihazi güvenli ve uygun seksilde calistirmaniz, kullanmaniz, bekleme moduna almaniz ve basit arizaları gaderebilmeniz icin onemli bilgiler mevcuttur.
Cihazi Üçuncı sahīslara iletirken, yaninda her zaman kullanim kilavuzunu da veriniz.
Cihaz güncel teknojiye uygun olarak, kabul edilmis güvenlik teknojisi kurallarina gore uretilmistir.
Buna ragmen kullanim kilavuzu ile birlikte gonderilen Güvenlik Uyarilari Kitapçıngindaki güvenlik uyarilarin ve bu kilavuzdaki uyarilari)dikkate almadiginiz takdirde sahislarin yaralanma/olüm sehlikesi ve maddi hasar meydana gelme tehlikesi sos konusudur.
Güvenlik uyarları
Bu cihaz 8 Yaşınankıçuk;cocuklar,sinirli fiziksel,zihinsel ve duygusal yeteneklere sahip kisiler ve eksik tecrübe veya bilgi sahibi kisiler tarafindan ancak sorumlu bir kisinin denetimi altinda olmaları veya Kendilerine cihazıngüvenli kullanimi ve ortaya;cikabilecek tehlikeler hakinda bilgi verilmş olması durumunda kullanilabilir. Cocuklar cihazla oynamamaldir.
Temizlik ve kullanıbakimi;cocuklar tarafindan yapilamaz;
Uyari! Elektrik carpmasi
Cihaz arizali ise aktif hatlar açikta olabilir veya topraklama hatti calismiyor olabilir.
Onarim calismalari Weller tarafindan egilmis personelce gerkelestirilmelidir.
■ Elektrikli aletin böglanti hatti hasar gormüsse bu hat özel olarak hazirlanmīs ve münsteri hizmetleri departmanindan temin edilebilen böglanti hattiyla degişirilmelidir.
Uyari! Yaralanma tehlikesi
Nakliye sirasinda cihaz veya parcalar asagi dusebilir.
Cihazi sadece bu amaç icin yerleştilmiş tutamaklardan tutunuz.
Cihazi asla taşima araci olarak kullanmayiniz.
Uyari! Bogulma tehlikesi, Zehirlenme tehlikesi
Hatali kurulum isyerindeki yogunlugun artmasina neden olabilir
Kurulumdan sonra isyerindeki yogunluu kontrl ediniz
Gazli ortamlarda bakim araliklarin n hatali olarak planlanmasi, isyerindeki yogunluugun artmasina neden olabilir
Bakim aralikarini tespit edin
Boru sisteminin/emme odasin temizlenmesi sirasinda ortam havasindaki zararl madde yuku ciddi bicimde artar
Boru hatti sistemindeki birikmeler nedeniyle emme performansinda duusus varsa kiri parcalari deigistiriniz
Kullanim
Dikkate alinan yonergeler
Weller Zero Smog lehim
dumanı emicisi, 2004/108/EG, 2006/95/EG ve 2011/65/EU (RoHS). AB direktifleri
çerçeesindeki temel güvenlik gereksinimlerine gore AB uygünlu kuyan ile ortüsmektedir.
Cihazda kendi yaptiginiz
degisikliker icin uretici sorumluk kabul etmez.
Bu filtré sistemi, ilgili filtré ortamina bögli olarak, partikülleri ve gazlari emmek ve filtrelemek icin tasarlanmistir.
Uyari! Bogulma tehlikesi, Zehirlenme tehlikesi
Usulüne uygun olmayan kullanim soluk alma problemlerine, bogulmaya, zehirlenmeye veya kansere neden olabilir
Yerleistirilen filtré ortamina uygun olmayan partiküller ve gazlar emilemez.
Sivilar ve yanici gazlari emmesi yasaktir
Cihazi asla filtresiz veya dolu filtreyle kullanmayiniz.
Cihazi asla fan kapağ olmadan kullanmayınüz
Bu cihaz sadece oda sicakliginda ve ic mekanlarda kullanilabilir.
Zero Smog 4V, Zero Smog 6V: Cihaz, yüzey emicisi olarak tasarlanmi tir ve lehim ucundan do rudan emi icin uygun de ildir.
Zero Smog 20T: Cihaz, havya cubuklarinda dokrudan emme tertibati olarak kullanilmak uzere tasarlanmistir ve yuzeyden emme islemleri icin uygundur.
Amaca uygun kullanim sunlari da icerir
Bu kullanim kilavuzunu dikkate almaniz,
Diger buttukdokumlar dikkate almaniz,
■ Kullanim yerinde ulusal kaza onleme yonetmeliklerini dikkate almaniz.
Etkinlik testi
Meslek birliklerinin genel bildirimleri cergevesinde; emme systemerindeki yeteri ilevselik ve etkinlik durumu yilda en azbir kez olmak uzere duzenli olarak kontrl edilmelidir (TRGS 528 BGETF). Etkinlik testine bagl olarak WFE 2S / WFE 4S ve Zero Smog 4V / Zero Smog 6V / Zero Smog 20T lehim dumani emme systemleri icin usulüne uygun calisma kontrlügerekleştrebilirsiniz. Ürunle birlikte teslim edilen yazilim CD'sini kullanıniz.
Kullanici gruplari
Farkli duzye de riskler ve tehike potansiyelleri nedeniyle bazi calisma adimlari sadece egitimi uzmanlar tarafindan yurutulebilir.
| Çalışma adımı Kullanı gruplari | |
| Birden;cok emme kolumunbaughlıkırmalık boru sistemlerinin kurulumu | Teknik)eğitimlu uzman.personel |
| Elektrikli yedek parçalarındehyişirilmesi Uzman elektrik teknişyenı | |
| Bakım araliclarinin tespit edilmesi Güvenlik uzmani | |
| Kullanım Filtredehyisi | Uzman olmayan caliisan |
| Birden;cok emme kolumunbaughlıkırmalık boru sistemlerinin kurulumu Elektrikli yedek parçalarındehyişirilmesi | Teknik)eğitim gorenler,eğitimlu uzmanları gozetimin-de ve talimatóylacalıstanbulr |
Teknik Veriler
| Lehim dumani emicisi Zero Smog 4V Zero Smog | 6V Zero Smog 20T | ||
| Boyutlar U x G x Y 320 x 320 x 395 mm 450 x 450 x | 650 mm | 450 x 450 x 695 mm | |
| Ağırlik 19 kg 40 kg 45 kg | |||
| Şebeke gerilimi T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | |
| Elektrik güçü 275 VA 460 VA | 530 VA | ||
| Sigorta T1, 6A T3, 15A T3, 15A | |||
| Maksimumvakum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Maks. sevkmiktari 230 m³/h 615 m³/h | 100 m³/h | ||
| Ses emisyon seviyesi | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Ön filtre Kademe 1 | Sinif F7 ince toz filtresi | ||
| Kompakt filtreetKademe 2; 3 | Parçacık filtresi H13 + Gaz filtresi (50% Aktif karbon + 50 % Chemisorb) | ||
| RS232 arabirimi | RS232 arabirimi yarımlıyaystem tam fonksiyonlu olarak kullanilabilirveya uzaktan gozlenebilir. | ||
| USB arabirim | USB arabirimi üzerinden firmwareGPCellemeleri, bir verimlilik testi ve verigiri i fonksiyonu uygulanabilir.USB cihazı en fazla 2 dakika sureyle takılı kalmalidir! Sonra USB modülüotomatik olarak kapatılır. | ||
Garanti
Saticinin garanti talepleri teslimattan sonra bir yil icinde zaman aşimina uğrar. Bu durum §§ 478, 479 BGB'ye gore saticinin müracaat hakki icin geleçteri degildir.
Verdigimiz garanti, sadece yapi veya dayaniklik garantisi, "Garanti" terimi.altinda tarafimizdan yazilorarak belirtilmisse gecerlidir.
Garanti, yanlş kullanim sonucu ve yetkisi olmayan kisiler tarafindan mudahalelergereklestirildigi taktirde iptal olur.
Teknik degisiklik yapma hakki saklidir!
Lütfen adresinden bilgi aliniz www.weller-tools.com

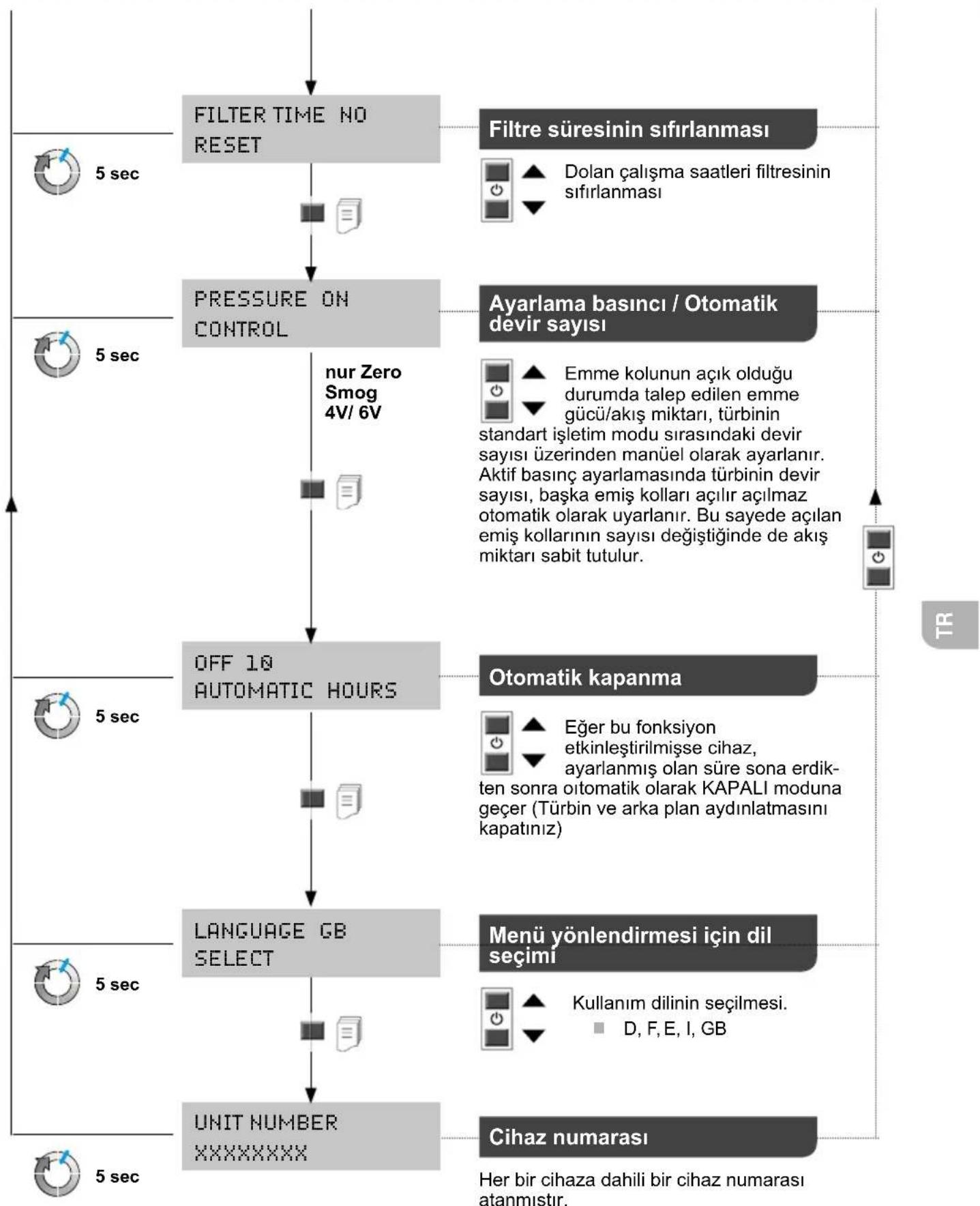

Menu yönlendirmesi

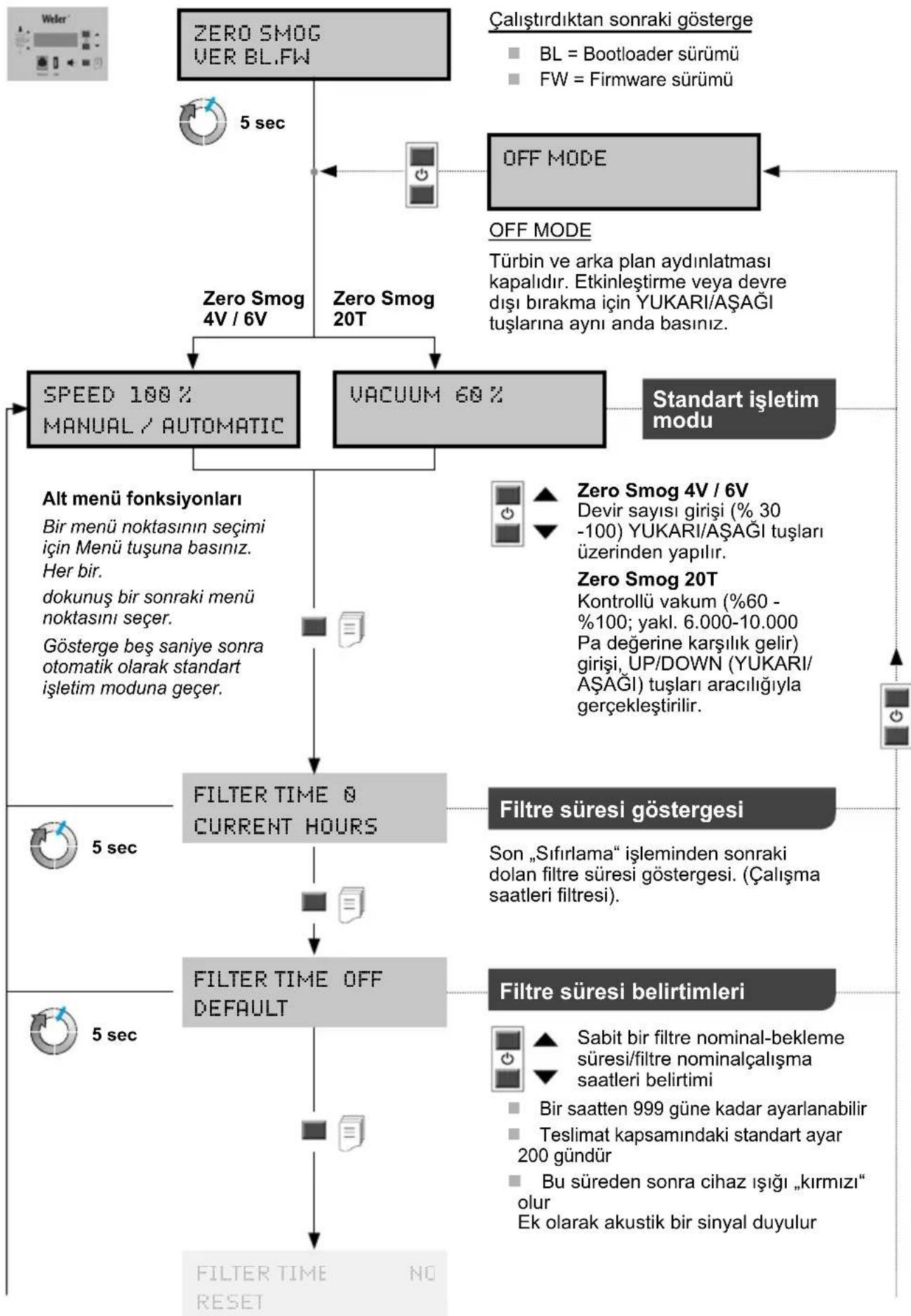

Menu yönlendirmesi
Uyari!
Aletin kendinde bir calisma yapmadan once fişi prisden cekin.
Sadece original WELLER yedek parcalari kullanilmalidir.
Kirlenmis filtreröl atik olarak istem gormelidir. Degistirdiginiz cihaz parcalari, filtrveya eskicihazlar ulkenizdeki yonetmeliliere gore imha ediniz.
Dikkat
Emilen havadaki degisik
toz paracikları, farkı
eritken maddeler ve eritken
madde icerikleri filtrenin
kullanim ömrün kılısalt bilir.
Yapistirici buharlarin
emilmesi sirasinda (partikel olmadan) bir gaz
filtresi kullanilmaldir.
Filtre sistemin dinuzgün calisması icin filtre asagidaki gibi degistirilmelidir
Yilda en az 1 defa veya
Gösterge uyardiginda veya
Izin verilen ortalama isyeri yogunluGunun asilmasi durumunda veya
bakim planina gore
Bir basinc farki olcumuyle filtrenin kirlenme derecesi algilanir. Fitre gostergesi guncel filtrre durumunu gosterir
Kirmizi = Filtre dolu
Sar = Filtre durumu > % 80
Ye il = Filtre durumu < % 80.
Kullanim ömrü dolmu filtrreler icin akustik bir sinyal duyulur:
Sinyal tonu - her saatte bir
36 saatten sonra her yarim saatte bir
54 saatten sonra her 10 dakikada bir
72 saatten sonra surekli.
Parçacık filtresi ve gaz filtresi, birlikte bir kompakt filtre olarakdehyşirililebilecek bicomde, birbirine uygün olarak tasaranmistr. Sorunsuz bir filtreleme fonksiyonu-SAğlamak icin kompakt filtrenin yilda bir kezdehyşirilmesi gerekir. Partikül filtresi (Filtre yata), kompak filtrenin on filtreleme kademesidir ve bu yüzden daha sik de i tirilmelidir.E er cihazın yeniden devreye alinmasindan sonra kirmizLED artik yanmiyorsa, on filtrenin de i tirilmesi yeterlidir.
Hata mesajlari ve hata giderme
| Mesaj/Belirti Olası neden Yarıdağ ilenlemleri | ||
| ■ Emiş güncyok | ■ Boru sistemi yüzüncü | ■ Boru sistemi izole edilmelierir |
| ■ Filtre kırkıncı | ■ Filtrenin要考虑hirilmesi | |
| ■ Türbin devri çok/DDEK | ■ Nominal devirayoyleyükseltilme-lidir | |
| ■ Emiş sesi:yüksek | ■ Emş kolundanPTSgen(hava)...çok yüksek | ■ Nominal devirayoyledülmelidir(daha az hava miktari) |
| ■ Zero Smog calismıyor | ■ Termik kapanma | ■ Zore Smog soğumayabirakilmalık. Yaki. 3sat sonra tekrar açilmalık. |
| ■ Filtre goftergesiçalismıyor | ■ Filtre要考虑inden onra vakumhortumu takilmamı | ■ Hortumfiltreyedoğru takilmamı |
| ■ Parçacık filtresiçok hizlkirolendi | ■ On filtre kullanilmamı | ■ F7sinifön filtre kullanilmalık.Katımadde orani:yükseksebir.ON ayırcı kullanilmalık |
| ■ USB ortamı tanınmıyor | ■ USB ortamıçok uzun)...sürekakılkalıng | ■ USB ortamı2 dakikadan uzun,...sürekakılmalalık. USB ortamıçartaımlaki ve cihaz kapat行李ak tekrar açilmalık |
| ■ Cihaz sifrlaması | ■ Hatalı USB ortamı(>100mA) | ■ USB ortamıçartaımlalık! |
Original uygunluk beyani
Lehim dumani emme cihazi Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Adi gezelen urunlerin, asagda yer alan yonergelerdeki gereklilikleri karsiladigini beyan ederiz: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Kullanilan uyumlulaşirilmı standartlar:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Teknik mudi Sirket muduru
Teknik belgelerin olusturulmasi icin tam yetkiye sahiptir.
Weller Tools GmbH
Kullanim kilavuzu mutlaka okunmalidir!
Alette herhangi bir calisma gerce- kestirmeden once mutlaka aletin fisini priszen cekin.
ESD uyumlu tasarim ve ESD uyumlu calisma alani
CE isareti
imha etme
Elektrikli el alelerini evdeki cop kutusuna atmayiniz! Kullanilmis elektrikli aleleri, elektrik ve elektronikli eskicihazlar hakkindaki 2012/19/EU Avrupa yonergelerine gore ve bu yonergeler ulusal hukuk kurallarna gore uyaranarak, ayri olarak toplanmali ve cevre sartlarina uygun bir sekilde tekrar degerlendirmye gonderilmelidir.
Kirlenmis filtrreler özel atik olarak islem gormelidir.
Degistirdiginiz cihaz parcalari, filtrveya eski cihazlarulkenizdeki yonetmeliklergo imha ediniz.
