MANUALE UTENTE Zero Smog 4V Weller
IT Messa in funzione dell'apparecchio
IT Messa in funzione dell'apparecchio
Prima di mettere in funzione
I'apparecchio e di
utilizzarlo, si prega di leggere attendamente le presenti istruzioni per l'uso e le avventenze sulla sicurezza allegate.
Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti.
Vi ringraziamo per la fiducia accordataci con l'acquisto del presente apparecchio.
L'apparecchio è stato realizazo in base a criteri qualitativi molto severi, che ne assicurano il perfetto funzionamento.
Le presenti istruzioni per l'uso contengono importanti informazioni che permettono diMETTERE in funzione,utilizzare,eseguire la manutenzione in modo sicuro e conforme sull'apparecchio,nonché di eliminare autonomamente simplici anomalie.
Se l'apparecchioienecedutoa terzi,conseignare sempre insiemeallo stesso le relative istruzioni per I'uso.
L'apparecchio è stato prodotto in conformità agli attuali livelli technologici e secondo le regole tecniche di sicurezza riconosciute.
Ciononostante, nel caso in cui non vengano rispetto le avvertenze per la sicurezza riportate nella comunicazione sulla sicurezza allegata, nonché i segnali di averporto presenti in quello manuale, sussiste il rischio di danni personali e materiali.
Avvertenze per la sicurezza
L'apparecchio pu essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali non-ché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o struite in merito all'utilizzo sicuro dell'appa-recchio e consapevoli degli eventuali rischi deri-vanti da un utilizzo Impropriazio. I bambini non devono giocare con L'apparecchio.
Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla supervisione di un adulto.
Avviso! Rischio di folgorazione
Se l'apparecchio è difettoso, è possibile che vi siano conduttori attivi scoperti, o che il conduttore di protezione non funzioni.
Le riparazioni andranno effettuate da personale appositamente formato da Weller.
Se la linea di collegamento dell'elettrotensile è danneggiata, esta andra sostituita da un'apposita linea di collegamento, disponibile presso il Servizio Assistenza Clienti.
Avviso! Pericolo di lesioni
Durante il trasporto, vi è rischio di caduta dell'apparecchio o di sue parti.
Reggere l'apparecchio esclusivamentetramite le apposite impugnature.
Nonutilizzare in alcun caso l'apparecchio come ausilio di trasporto.
Avviso! Pericolo di asfissia, Pericolo di intossicazione
Un'installazione errata può accomportare maggiori concentrazioni sul posto di lavoro
Dopo l'installation, misurare la concentrazione sul posto di lavoro
In presenza di fluidi gassosi, cicli di manutenzione concepiiti in modo errato possono comportare una maggiore concentrazione sul posto di lavoro
Stabilire il ciclo di manutenzione
Maggiore presenza di sostanze nocive nell'aria ambiente durante la pulizia del systemi di tubazioni/del vano di aspirazione
Se la potenza di aspirazioneiene pregiudicata da depositi nel systema di tubazioni, sostuire le parti contaminate
Utilizzo Conforme
L'aspiratore per gas di brasatura Zero Smog corrisponde alla Dichiarazione di conformità CE, ai sensi dei requisiti fondamentali per la sicurezza delle direttive 2004/108/CE, 2006/95/CE e 2011/65/EU (RoHS).
Il produttore non si assume alcuna responsabilità nel caso in cui vengano arbitrariamente apporte eventuali modifiche all'apparecchio.
Il presenteistema di filtraggio è idoneo all'aspirazione ed al filtraggio di particelle e di gas, in base al mezzo filtrante del caso.
Avviso! Pericolo di asfissia, Pericolo di intossicazione
Unutilizzato improprio cui cause problemi respiratori, soffocamento, intossicazione o cancro
Non è consentito aspirare particelle e gas non corrispondenti al mezzo filtrante utilizzato
Non è consentito aspirare liquidi o gas inflammabili
Nonutilizzare in alcun caso I'apparecchioswana,filtro, o con il filtro intasato
Non utilizzato in alcun caso l'apparecchio sanza copertura del ventilatore
Il presente appearecchio andrà utilizzato esclusivamente a temperature ambiente ed in ambienti interni.
Zero Smog 4V, Zero Smog 6V: L'apparecchio è stato concepi-to per l'impiego come aspiratore di superfici e non è adatto per l'aspirazione diretta sul saldatoio.
Zero Smog 20T: L'apparecchio è statoconcepto per l'impio go come aspiratore diretto sul saldatore e non è adatto per l'aspirazione di superfici.
L'utilizzo conforme esclude altresi che:
vengano osservate le presenti istruzioni,
vengano rispetto delle ulteriori documentazioni accompagnatorie,
vengano rispetto le normative antinfortunistiche nazionali sul luogo di impiego.
Controllo di validità
Gli impianti di aspirazione devono essere controllati regolarmente, almeno una volta l'anno, per verificare ne la corretta funzionalità e validità, in conformità con le normative delle Associazione di tutela contro gli infortuni sul lavoro (TRGS 528 BGETF). Sulla base del controllo di validità è possibile controllare la corretta funzionalità degli aspiratori fumi di saldatura nei modelli WFE 2S / WFE 4S e Zero Smog 4V / Zero Smog 6V / Zero Smog 20T. Utilizzare il CD del software fornito in dotazione.
Gruppi utenti
Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.
| Fase operativa Gruppi utenti | |
| Installazione di sistemi di tubazioni complessi in caso di collegamento di più bracci aspiranti | Personale specializzato in possesso di formazione tecnica |
| Sostituzione di parti elettriche di ricambio Elettricista | |
| Definizione degli intervalli di manutenzione Addetto | alla sicurezza |
| Utilizzo Sostituzione del filtrò | Non occorre preparazione specifica |
| Installazione di sistemi di tubazioni complessi in caso di collegamento di più bracci aspiranti Sostituzione di parti elettriche di ricambio | Tecnici apprendisti, sotto la guida e la supervisione di un technician specializzato in possesso di preparazione specifica |
Dati Tecnici
| L'aspiratore del fumo di saldatura | Zero Smog 4V Zero Smog 6V Zero Smog 20T | ||
| Dimensioni L x P x H 320 x | 320 x 395 mm 450 x 450 x 650 mm | 450 x 450 x 695 mm | |
| Peso 19 kg 40 kg 45 kg | |||
| Tensione di rete T0053666 | 699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz |
| Potenza elettrica 275 VA 460 VA | 530 VA | ||
| Protezione T1, 6A T3, 15A | T3, 15A | ||
| Vuoto max. 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Portata max. | 230 m³/h | 615 m³/h | 100 m³/h |
| Livello del rumore | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| filtro primario stadio 1 | microfiltro polvere della classe F7 | ||
| filtro compatto stadio 2; 3 | Filtro per particelle H13 + Filtrto per gas (50% Carboni attivi + 50 % Chemi-sorb) | ||
| Interfaccia RS232 | Mediating l'interfaccia RS232 ilsystema più essere azionato e/o controlla-to a distance nella sua completa funzionalità | ||
| Interfaccia USB | L'interfaccia USB consente di effettuare aggiornamenti del firmware, test di efficienza e log di dati.Il dispositorio USB deve restare inserito per un massimo di 2 minuti. In seguito il modulo USB verrà disattivato automaticamente. | ||
Garanzia
I diritti di reclamo dell'acquirente per eventuali difetti decadono dato un anno alla segna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.
Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine „Garanzia".
La garanzia decadr in caso di utilizzo non conforme o qualora personone non qualificate abbiano effettuato interventi.
Con riserva di modifiche tecniche.
Per ulteriori informazioni: www.weller-tools.com

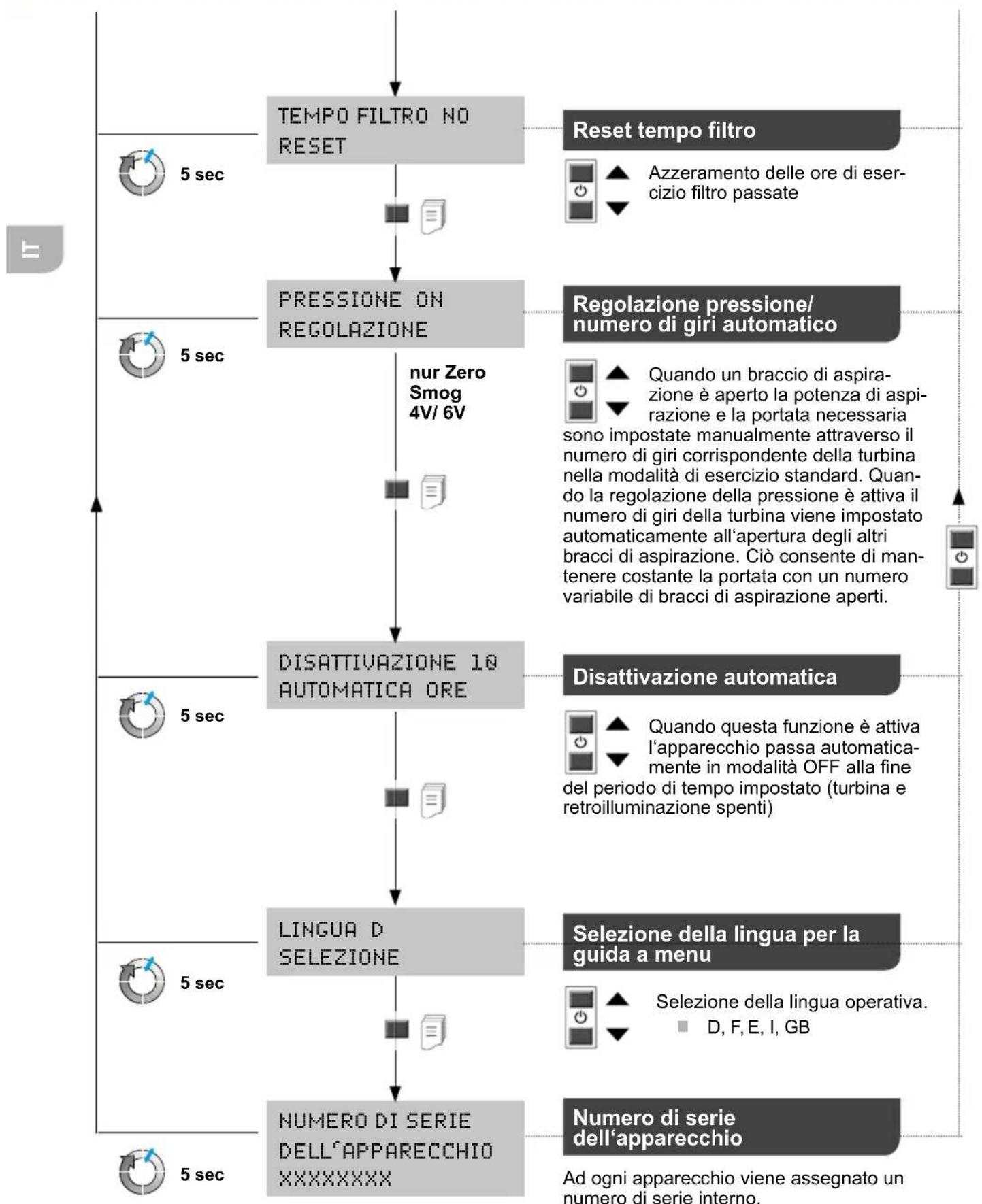

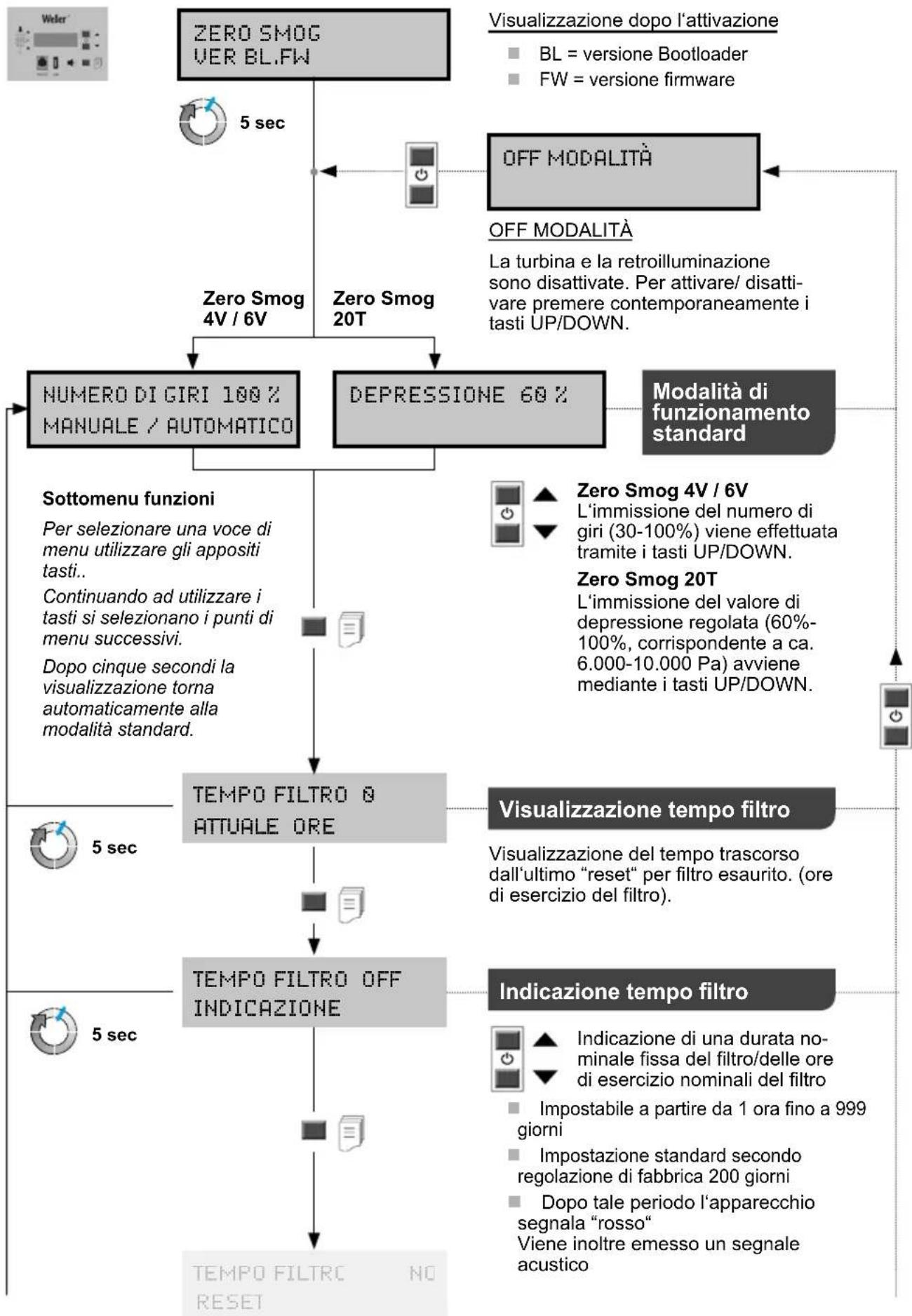

Guida a menu
Avviso!
Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina alla presa di corrente
Utilizzare sostanto pezzi di ricambio originali.
I filtri sporchi devono essere trattati come rifiuti speciali. Provedere allo smaltimento della parti dell'apparecchio sostuite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.
Avviso
Diversi flussanti, parti di flussanti, nonché diverse parti di polvere dell'aria aspirata, possono ridurre la durata del filtr. Per l'aspirazione di vapori di colla, andrutilizzato un filtro gas (senza filtro per particelle).
Affinché ilsystema filtrante possa funzionare correttamente, ilchio andrastostituito come segue:
almeno una volta all'anno, oppure
a seguito di individazione, oppure
in caso di superamento della concentrazione media consentita sulippo di lavoro, oppure
come da piano di manutenzione
Il grado di contaminazione del filtrò è rilevato mediante misurazione della pressione differenziale. L'indicatore del filtrro alla lo stato attuale del filtrto
Rosso = filtropiano
Giallo = stato del filtro > 80%
Verde = stato del filtro < 80%.
Quando il filtro è esaurito viene emesso un segnale acustico:
tono di avviso ad agli ora
dopo 36 ore agli mezz'ora
dopo 54 ore agli 10 min
dopo 72 ore alla interruzioni.
Il filtrlo per particelle e quello per gas sono reciprocamente armonizzati in modo da essere sostituibili unitamente, come filtrlo compatto. Al fine di garantire la corretta funzionalità del filtrlo compatto, è necessaria la sostituzione una volta l'anno. Il filtrlo per polveri fini (supporto filtrante), rappresenta il livello di prefiltrto del filtrlo compatto e richiede quando una sostituzione più frequente. Lo scambio del supporto prefiltrante è sufficiente in caso di mancata accensione del LED rosso in seguito alla rimessa in funzione dell'apparecchio.
Messaggi d'erreore e problemi
| Messaggio/Sintomo Possibile | ||
| Manca la capacité d'aspirazione | Tubi non a tenuta | Chiudere a tenuta i tubi |
| Filtro sporco | Sostituire il filtrò | |
| Velocità della turbina insufficiente | Aumentare la velocità nominale | |
| Elevati rumori d'aspirazione nominale | La velocità dell'ariaattraverso il braccio d'aspirazione è eccessiva | Ridurre la velocità (meno quantità d'aria) |
| L'aspiratore Zero Smog non si avvia l'aspiratore Zero Smog | Disinserimento termico | Lasciar raffreddare Riavviare dopo ca. 3 ore |
| L'indicatore del filtrò non funziona | Il tubo flessibile a depressione non è stato inserto dopo la sostituzione del filtrò | Inserire correttamente il tubo sul filtrò |
| Filtro per particelle Imbrattamento troppo rapido | Prefilterto non inserto | Inserire il prefiltero Inserire il filtrlo F7 Se la parte di sostanze solide è elevata, insertire il preseparatore |
| Il dispositorio USB non viene riconosciuto | Il dispositivo USB non viene riconosciuto | Lasciare il dispositivo USB inserito per un massimo di 2 minuti. Rimuovere il dispositivo USB, spegnere e riaccendere l'apparecchio |
| Reset appearecchio | Dispositivo USB non idoneo > 100 mA | Rimuovere dispositivo USB! |
Dichiarazione di Conformità originale
Aspiratore per fumi di saldatura Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Dichiariamo che i prodotti dotati di contrassegno adempiano alle seguenti Direttive: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Normative armonizzate applicate:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
II Direttore Tecnico II Direttore Amministrativo
Incaricati di redigere la documentazione tecnica.
Weller Tools GmbH
Leggere le Istruzioni d'uso.
Prima di effettuare qualiasi intervenzione sull'apparecchio, estrarre sempre il connettore alla presa.
Concezione e postazione di lavoro a norma ESD
Contrassegno CE
Smaltimento
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche ESAste devono essere accolte separata-mente, al fine di essere reimpiegate in modo eco-compatible.
I filtri sporchi devono essere trattati come rifiuti speciali.
Provedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese.
Responsavelela compilationa da documentacao Tecnica.
Weller Tools GmbH
Directive avute in vedere
Sistemul Weller de aspirare a fumului rezultat din operativa de lipire Zero Smog corespunde declaratie de conformitate CE, conform cerintelorFundamentale de securitate din directivele 2004/108/CE,2006/95/CE s i 2011/65/EU (RoHS).
