| Produkttyp | Lödröksutsug |
| Märke | Weller |
| Modell | Zero Smog 4V |
| Mått (L x B x H) | 320 x 320 x 395 mm |
| Vikt | Cirka 19 kg |
| Strömförsörjning | 230 V / 50 Hz eller 120 V / 60 Hz |
| Elektrisk effekt | 275 VA |
| Skydd | Säkring T1,6A |
| Max. undertryck | 2 700 Pa |
| Max. luftflöde | 230 m³/h |
| Ljudnivå | 48 dB(A) |
| Filtersystem | Finpartikelfilter F7 (nivå 1) + kompaktfilter H13 och gasfilter (aktivt kol + Chemisorb) (nivå 2 och 3) |
| Filterstatusindikator | Tre-färgad LED: grön (<80%), gul (>80%), röd (full) + stegvis ljudlarm |
| Gränssnitt | RS232 för styrning/fjärrövervakning, USB för firmware-uppdatering och effektivitetstest (anslutning max 2 min) |
| Avsedd användning | Ytsugning (ingen direkt sugning på lödkolven) |
| Omgivningstemperatur | Endast inomhusbruk |
| Underhåll | Byt kompaktfilter minst en gång per år; byt F7-filter oftare enligt indikering |
| Säkerhet | Termisk avstängning vid överhettning; automatisk avstängning efter 2 min USB-anslutning |
| Garanti | 12 månader (om inte lagstadgade bestämmelser säger annat) |
| Monteringsalternativ | Flera sugarmar (ingår ej) |
Vanliga frågor - Zero Smog 4V Weller
Användarfrågor om Zero Smog 4V Weller
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din 3D-skrivare i PDF-format gratis! Hitta din manual Zero Smog 4V - Weller och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Zero Smog 4V av märket Weller.
BRUKSANVISNING Zero Smog 4V Weller
Läs bruksanvisin-gen och bifogade sakerhetsanvisiningar
fore igangsattning och innan du bocrjar arbeta med verktyget.
Forvara bruksanvisingen sa att den alltid finns till hands for alla anvandare.
Vi tackar det förtroende du visar oss med ditt köp av detta verktyg.
Tillverkningen lyder under hoga kvalitetskrav som sakerstaller problemfri Funktion for verktyget.
Denna bruksanvising innehaller viktig information om hur du startar verktyget sakert och fackmässigt, hur du anvander och underhaller det samt hur du sjalv atgardar enkla fel.
Om verktyget lämnas vidare till tredje part maste bruksanvisingen bifogas.
Verktyget har tillverkats i enlighet med den senaste tekniken och gällande sakerhetstekniska regler.
Det finns dock risk for person- och materiella skador om man inte foljer sakerhetsanvisingarna i det medfoljande sakerhetshäftet och vanningsanvisingarna ienna bruksanvising.
Barn under 8 År och personer med begränsad fysisk, sensorisk eller mental färddighet eller som saknar erfarenhet eller kunskaper fär bara använda encheten under overinseende av nàgon aller om de fär lara sig hur man använder encheten sækert och vilka risker som finns. Låt inte barn leka med encheten.
Barn fär bara göra rengöring och skötsel under uppsikt.
Varning! Elstöt
Om erhehen ar defekt finns det risk for att strömforande ledninger ligger blottade aller att skyddsdledaren inte fungerar.
Reparationer maste utforas av personer som har utbildats av Weller.
- Om anslutningsledningen på elenheten ar skadad maste den ersattas med en specialledning som du bestaller via kundservice.
Varning! Risk För skada
Vid transport kan encheten aller delar av encheten falla ner.
Därfor ar det viktigt att du bara häller encheten i transporthandtagen.
Använd aldrig encheten for att fforflytta dig.
Varning! Risk für kvävning, Risk für förgiftning
Felaktig installation kan leda till forhöjd arbetsplatskoncentration
Mät arbetsplatskoncentrationen när du är fardig med installationen
Felaktigt planerade unterhällsintervall vad gäller gasmedier kan leda till forhöjd koncentration on på arbetsplatsen
Faststalla underhallsinterval
När rörsystemet/utsugsutrymmet rengörskar mängden skadliga ämnen i den omgivande luften
Om sugeffekten forsamras på grund av avlagringar i rorledningssystemet maste de nedsmutsade delarna bytas
Använd Maskinen Enligt Anvisningarna
Att tänka pa
WELLER Iddgasutsug Zero Smog motvarsar EG-forsakran om overensstammelse enligt de grundlaggande sakerhetskraven i direktiv 2004/108/EG,2006/95/EG, 2011/65/EU (RoHS).
Tillverkaren tar inget ansvar for eventuella forandringar av verktyget som användaren utfor pa eget bevag.
Filtersystemet ar avsett for utsugning och filtrering av partiklar och gaser - beroende på vilket filtermedium som används.
Varning! Risk for kvävning, Risk for förgiftning Felaktig använding kan medfora andningsbesvar, kvävning, förgiftning eller cancer
Partiklar och gaser som inte kan hanteras av det filtermedium som anvands fär inte sugas ut.
Vätskor och brandfariga gaser fär inte sugas ut
Använd aldrig encheten utan filter eller Near filtret ar fullt.
Använd aldrig encheten utan fläktkapor
Denna enhet fär endast användas inomhus i rumstemperatur.
Zero Smog 4V, Zero Smog 6V: Enheten har konstruerats for användning som ytuuppugning och ar inte avsedd for direkt uppsugning på lödkolven.
Zero Smog 20T: Enheten har konstruerats for användning som direktuppsugning på lödkolven och är inte avsedd für ytuppsugning.
Avsedd användninginnebar att
denna bruksanvisning beaktas,
alla medfoljande dokument beaktas,
de nationella skyddsforeskrifter som gäller på användningsplatsen följs.
Effektivitetsprovning
I enlighet med de allmanna arbetsskyddskraven maste functioren och effektiviteten hos utsugssystem kontrolleras regelbundet, minst en gang om aret (TRGS 528 BGETF). Med hjalp av effektivetsprovn-gen kan du kontrollera att lodroksutsugarna WFE 2S / WFE 4S och Zero Smog 4V / Zero Smog 6V / Zero Smog 20T fungerar som de ske. Anvand medfoljande programvaru-cd.
Användarkategorie
Vissa arbetsmoment innebär en större olycksrisk och fär dārfor endast utföras av utbildad fackpersonal.
| Arbetsmoment Användarkategorie | |
| Installation av komplexa rörsystem vid anslutning av flera utsugsarmar | Fackpersonal med tekniisk utbildning |
| Byte av elektriska reservdilar Elektriker | |
| Bestämming av unterhållsintervall Sakerhetsexpert | |
| Operatör | Lekman |
| Byte av filter | |
| Installation av komplexa rörsystem vid anslutning av flera utsugsarmar | Tekniklärlingar under överinseende av utbildad fackman |
| Byte av elektriska reservdilar |
Tekniska Data
| Lödröksutsug Zero Smog | 4V Zero Smog 6V Zero | Smog 20T | |
| Mätt L x B x H 320 x 320 x | 395 mm 450 x 450 x 650 | mm | 450 x 450 x 695 mm |
| Vikt 19 kg 40 kg 45 kg | |||
| Nätspänning T0053660699:230 V / 50 HzT0053660299:120 V / 60 Hz | T0053666699:230 V / 50 HzT0053666299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz | T0053670699:230 V / 50 HzT0053670299:120 V / 60 Hz |
| Effekt 275 VA 460 VA | 530 VA | ||
| Säkring T1, 6A T3, 15A T3, 15A | 15A | ||
| Max. vakuum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max sugkapacitet | 230 m³/h | 615 m³/h | 100 m³/h |
| Ljudtrycksnivå | 48 dB(A) | 51 dB(A) | 51 dB(A) |
| Förfilter Steg 1 | Finfilter klass F7 | ||
| KompaktfilterSteg 2; 3 | Partikelfilter H13 + Gasfilter (50% Aktivt kol + 50 % Chemisorb) | ||
| RS232-gränsnett | Med hjälp av RS232-gränsnettet kan anordningen med alla Funktionerannvändas resp. Fjärrövervakas. | ||
| USB-port | Via USB-gränsnettet gär det att genomföra upddateringar av fast programvara, effektivitetstest och en dataloggningsfungtion.USB-minnet fär bara vara insatt högst 2 minuter! Därefter koplas USB-modulen automatiskt ifrån. | ||

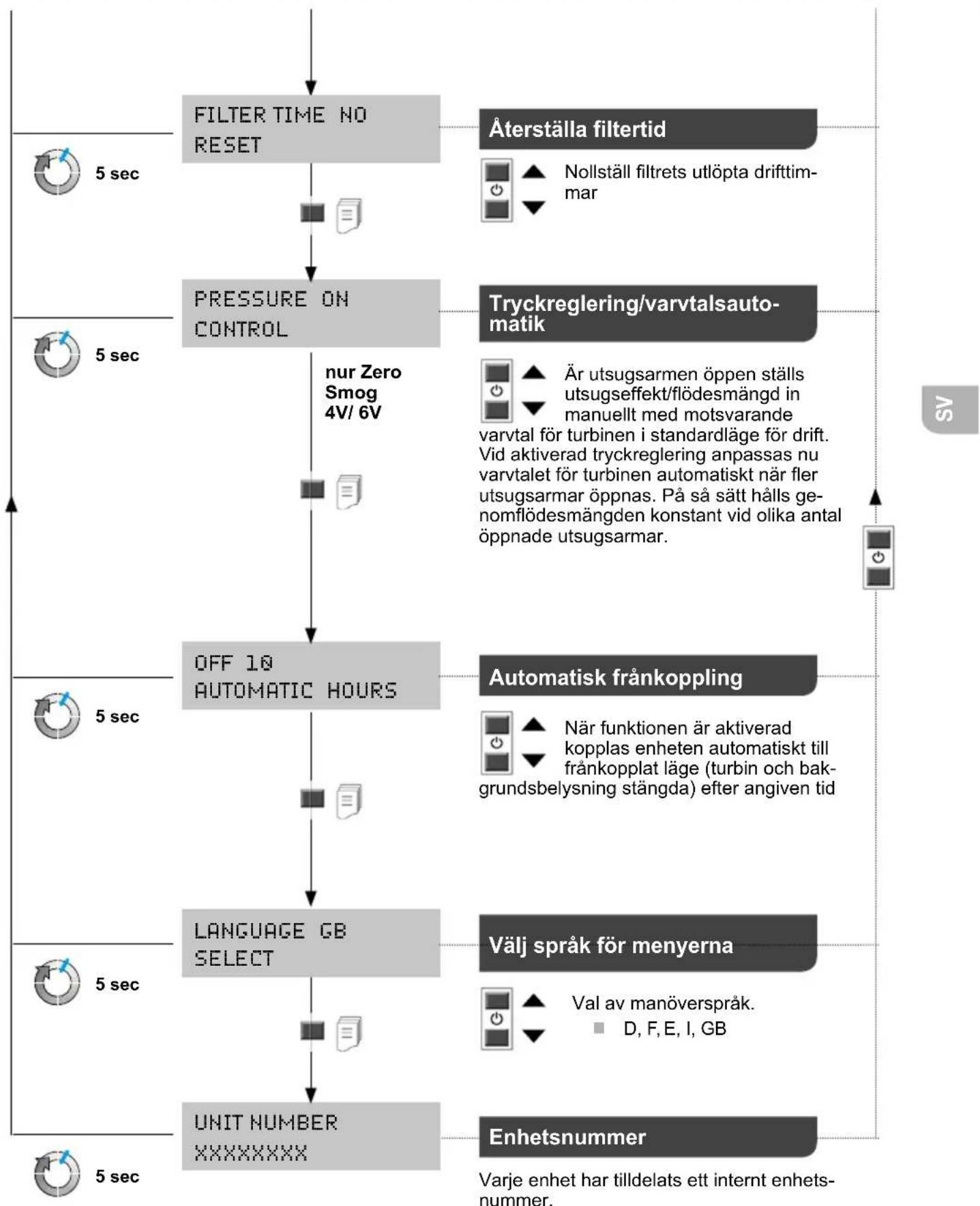

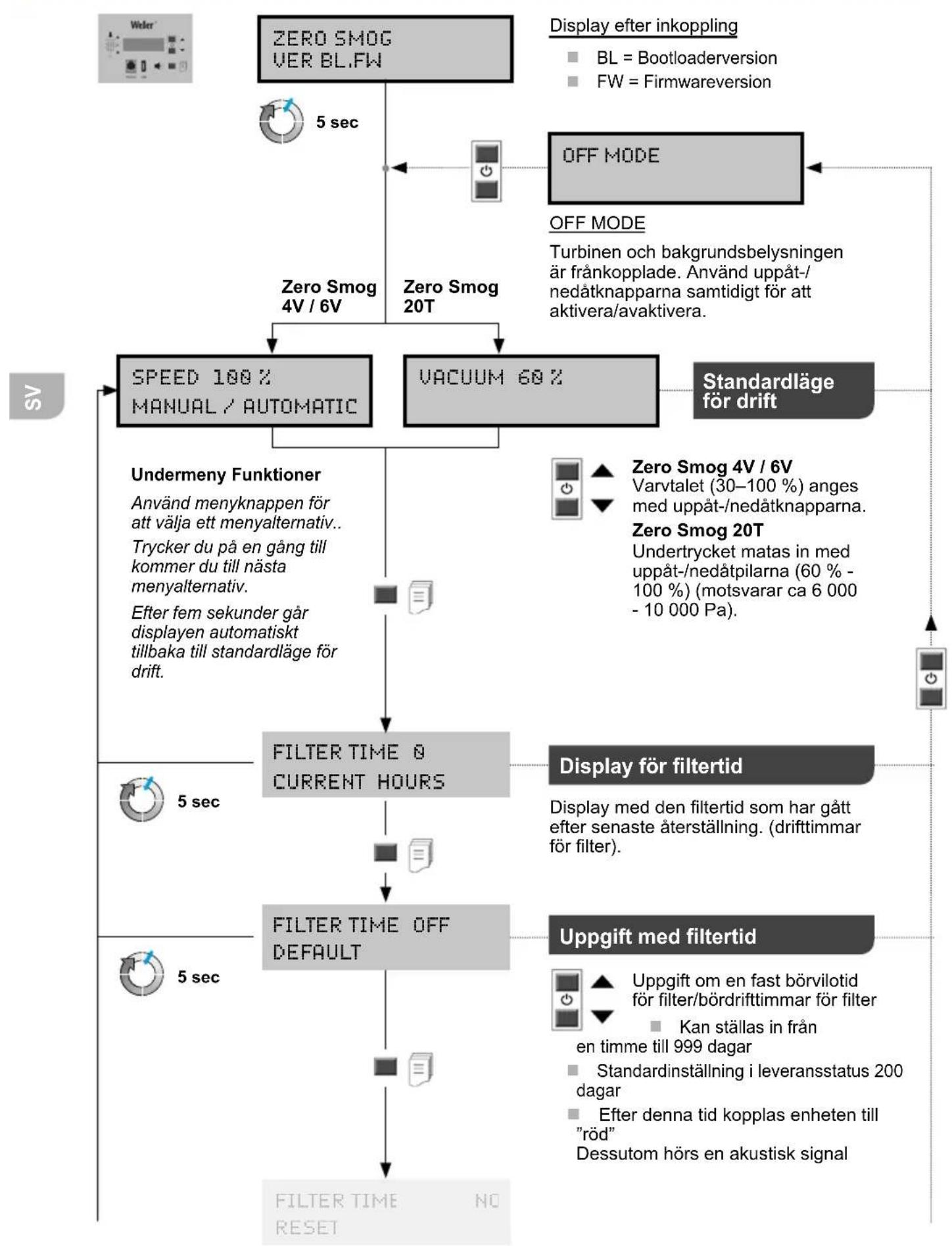

Garanti
Köparen kan reklamera Produkten upp till att erfter det att den har levererats. Detta gäller inte köprens angerrätt enlgt §§ 478, 479 BGB.
Vi tar enbart ansvar for den av oss utfärdade garantin om kvalitets- och hällbarhetsgaranti skriftligen har angi-vits av oss under begreppet "garanti".
Om verktyget har anvnts felaktigt aller om okvalificerade personer har gjort ingrepp i det, upphor garantin att galla.
Med reservation for teknska andringar.
Mer information hittar du pa www.weller-tools.com
Varning!
Tag ut kontakten ur vaggut- taget, om maskinen skall atgårdas.
Anvand endast originalreservdar.
Smutsiga filter maste behandlas som riskavfall. Lämna utbytta apparat-delar, filter och gamla apparater till atervinning enligt gällande regler.
Varning
Olika flussmedel, flussmedelsrester liksom vissa dampartiklar fran den utsugna luften kan vasantigt reducera filtrets livslängd. Vid utsugning av limangor anvandsett gasfilter (utan partikelfilter).
For att filtersystemet ska fungera problemfritt maste filtret bytas ut enigt foljande
minst en gang per ar erler
enligt indikering eller
om den tillatna koncentrationen på arbetsplaten överskrids
enligt underhallsplan
Med hjälp av tryckskillnadsmätning registraras filtres Föroreningsniva.
På filterdisplayen visas aktuell filterstatus
Röd = filtret fullt
Gul = filterniva >80%
Grön = filternivå < 80 %.
Är filtret forbrukat hörns en akustisk signal:
Signalton varje timme
after 36 timmar varje halvtimme
after 54 timmar var 10:e min
after 72 timmar en kontinuierlig ton.
Partikelfiltret och gasfiltret ar anpassade till varandra och byts ut tillsammans som ett kompaktfilter. For att en fullgod filterfungtion ske kunna sakerstallas maste kompaktfiltret bytas en gang om aret. Finfiltret (filtermatta) ar kompaktfiltrets forfilterstag och sca darrfor bytas ut oftare.Det racker med att byta ut forfiltermattan om den roda lysdioden pa encheten inte langre borjar lya nar den anvands ingen.
Felmeddelanden och atgärder
| Meddelande/Symtom Möjlig | orsak Åtgård | |
| Dålig sugkapacitet | Rörsystemet otätt | Tata rörsystemet |
| Filtret smutsigt | Byt filter | |
| För lågt varvtil på turbinen | Höj börvärdet für varvtalet | |
| Högt sugbuller | Lufthastigheten genom utsugnings armen为此 | Sänk lufthastigheten genom att sänka varvtalet (minde börvärdet für luftmängd) |
| Zero Smog startar inte | Överhettningsskydd utlöst | Låt Zero Smog svalna Startaigen after cirka 3 timmar |
| Filterindikatorn fungerar inte | Undertrycksslangen sattesinte vid på after filterbyte | Sätt dit slangen filret ordentligt |
| Partikelfilter smutsas ner for snabbt | Inget förfilter insatt | Sätt in förfilter F7 Sätt in filter Vid hög andel fastaömnen与此 in Foravskiljare |
| USB-mediator kaninte identiereras | USB-mediator har varit insatt fordänge | Låt USB-mediator sittainne högst 2 minutes. Ta ut USB-mediator, koppla frän enheten och koppla in den gen. |
| Återställning av,enhet | Felaktigt USB-medium >100 mA | Ta ut USB-mediator! |
Ursprunglig fösakran om overensstammelse
Lödröksug Zero Smog 4V
Zero Smog 6V
Zero Smog 20T
Vi deklarerar att de betecknadeprodukterna uppyller bestammelserna i foljande riktlinjer: 2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Tillampade harmoniserade standarder:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Bemyndigar sammanställning av tekniskt underlag.
Weller Tools GmbH
Läs bruksanvisingen!
Dra alltid ut kontakten ur uttaget innan arbete uftfors på verktyget.
ESD-korrekt design och ESD-korrekt arbetsplats
CE-market
Avfallshantering
Elektriska verktyg fär inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning.
Smutsiga filter maste behandlas som riskavfall.
Lämna utbytta apparatdelar, filter och gamla apparater till atervinning enligt gallande regler.
