| Toote tüüp | Jootmise suitsuimeja |
| Kaubamärk | Weller |
| Mudel | Zero Smog 4V |
| Mõõtmed (L x l x H) | 320 x 320 x 395 mm |
| Kaal | Umbes 19 kg |
| Elektrivarustus | 230 V / 50 Hz või 120 V / 60 Hz |
| Elektrivõimsus | 275 VA |
| Kaitse | Kaitse T1,6A |
| Maksimaalne alarõhk | 2 700 Pa |
| Maksimaalne õhuvool | 230 m³/h |
| Müratase | 48 dB(A) |
| Filtreerimissüsteem | Peentolmufilter F7 (tase 1) + kompaktfilter H13 ja gaasifilter (aktiivsüsi + Chemisorb) (tasemed 2 ja 3) |
| Filtri oleku indikaator | Kolmevärviline LED: roheline (<80%), kollane (>80%), punane (täis) + progresseeruv helisignaal |
| Liidesed | RS232 juhtimiseks/kaugjälgimiseks, USB püsivara uuendamiseks ja tõhususe testimiseks (ühendus max 2 min) |
| Sihtotstarve | Pindimemine (mitte otsene imemine jootekolvilt) |
| Ümbritsev temperatuur | Ainult siseruumides kasutamiseks |
| Hooldus | Kompaktfiltri vahetamine vähemalt kord aastas; F7 filtri sagedasem vahetamine vastavalt näidikule |
| Ohutus | Termiline seiskamine ülekuumenemise korral; automaatne seiskamine 2 min pärast USB ühendamist |
| Garantii | 12 kuud (v.a. seadusest tulenevad erandid) |
| Paigaldusvõimalused | Mitu imemisharu (ei kuulu komplekti) |
Korduma kippuvad küsimused - Zero Smog 4V Weller
Kasutajate küsimused teemal Zero Smog 4V Weller
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma 3D printer PDF-formaadis tasuta! Leidke oma juhend Zero Smog 4V - Weller ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Zero Smog 4V kaubamärgi Weller.
KASUTUSJUHEND Zero Smog 4V Weller
EE Seadme kasutuselevott
LV Iekartas lietosanas saksana
LT Prietaiso paruosimas eksploatuoti
BG BkIIOUBaHe Ha ypeDa
EE Seadme kasutuselevott
LV Iekartas lietosanas saksana
LT Prietaiso paruosimas eksploatuoti
BG BkIIOUBaHe Ha ypeDa
Lugege see kasutusjuhend ja juuresolevad
ohutusjuhised enne seadme kasutuselevottu ja spellega tootamist hoolikalt libi.
Sālitage seda kasutusjuhendit
kohas, kus koik kasutajad
sellele ligi päsevad.
Tāname teid selle seadme ostmisega üles nādatud usalduse eest.
Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadmetõrgeteta too.
See kasutusjuhend sisaldab tahtsat teavet, kuidas seadet ohutult ja korrektsalt kasutusele votta, kasutada, hooldada ning lihtsamaid rikkeid ise korvaldada.
Andke seade kolmandatele isikutele edasi alati koos kasutusjuhendiga. Seade on toodetud vastavalt tanapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.
Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, vöib tekkida imesto ja esemete vigastamise oht.
Ohutusjuhised
Seadet tohivad kasutada alla 8-aastased lapsed või piiratud füusiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja / või puudulike teadmistega isikud ainult järevalve all või juhul, kui neid on seadme kasutamise osas juhendatud ning nad moistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mangida.
Puhastust ja hooldust ei tohi lapsed jarevalveta teostada.
Hoiatus! ElektrilooK
Defektse seadme puhul voivad aktiivjuhtmed olla lahtiselt voi maandusjuhe mitte tootada.
Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.
Hoiatus! Vigastusoht
Transportimisel vovad seade voi selle osad maha kukkuda.
Hoidke seadet ainult selleks ettenahtud pidemetest.
Arge kunagi kasutage seadet transpondivahendina.
Väär paigaldus vöib pöhjustada mürgiste ainete suurenenud kontsentratsiooni tökohl
Möötke paigalduse järel mürgiste ainete kontsentratsiooni töökohal
Gaasiliste vooliste kasutamise korral vöib hooldustsüklonite vigane ülesehitus kaasa tuua mürgiste ainete suurenenud kontsentratsiooni toökohal
Hoardustsukli kindlaksmaaramine
Torusüsteemi/tombekambri puhastamisel on ümbritsevas öhus suurrenud mvgiste ainete kontsentratsion
Tömböimsuse kahjustumise korral torusüsteemi setete tòttu tuleb mustunud osad välja vahetada
Kasutusotstarbele vastav kaitamine
Arvestatud direktiivid
Welleri jootesuitsu aratombaja Zero Smog on kooskolas EL vastavusdeklaratsooniga ning vastab pohlistele direktiivides 2004/108/EL, 2006/95/EL ja 2011/65/EU (RoHS) satestud ohutusnouetele.
Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei vota.
See filtrisüsteem on elle nähtud osakeste ja gaaside filtreerimiseks - soltuvalt parajasti kasutatavast filtreerimisvahendist.
Nouetele mittevastav kasutus vioib kaasa tuua hingamiskahjustused, lambumise, murgituse voi vahi
Osakesi ja gaase, mis ei vasta rakendatud filtrerimisvahendile, ei tohi filtrerida.
Samuti ei tohi filtrreida vedelikke ja polevaid gaase
Arge kunagi kasutage seadet ilma filtrita voi tais filtriga.
Arge kunagi kasutage seadet ilma ventilaatori katteta
Seda seadet tohib kasutada üksnes toattemperatuuril ja siseruumides.
Zero Smog 4V, Zero Smog 6V: Seade sobib aratombamiseks pindadelt ega ole kohane suitsu aratombamiseks otse jootekolvilt.
Zero Smog 20T: Seade on konstruereeitud kohtvaljatombeks jootekolvi juures ega sobi pindvaljatombeks.
Siftotstarbelise kasutuse alla kuulub ka:
Te järgite seda juhendit ja
koiki teisi kaasnevaid dokunte,
peate kinni kõigist riiklikest eeskirjadest onnetuste ennetamiseks
Efaktiivsuse kontroll
Vastavalt kutseliitude üldistele eeskirjadele tuleb imorseadmete korrasolekut ja efaktiivsust kontrollida regulaarselt, vahemalt kord aastas (TRGS 528 BGETF). Efaktiivsuse kontrolli alusel saate kontrollida jootesuitsu imurite WFE 2S / WFE 4S ja Zero Smog 4V / Zero Smog 6V / Zero Smog 20T korrasolekut. Kasutage tarnekomplektis sisalduvat tarkvara-CDd.
Kasutajaruhmad
Varieeruva riskitaseme ja ohupotentsiaali tottu voivad moningaid toid teha vaid koolitatud spetsialistid.
| Töösamm Kasutajaruhmad | |
| Komplekssete torusüsteemide paigaldamine mitme tombelaba ühendamise korral | Tehnilisse väljaöppega spetsialistid |
| Elektriliste varuosade paigaldamine Elektrikud | |
| Hooldusvälpade määramine Ohutustehnikud | |
| Käsitsemine Filtri vahetamine | Tavainimesed |
| Komplekssete torusüsteemide paigaldamine mitme tombelaba ühendamise korral Elektriliste varuosade paigaldamine | Tehnilisse koolitusega töötajad koolitatud spetsialisti juhendamisel ja järevalvel |
Tehnilised Andmed
| Jootegaaside äratömbesüsteem | Zero Smog 4V Zero Smog 6V Zero Smog 20T | ||
| Mööttmed P x L x K 320 x 3 | 20 x 395 mm 450 x 450 x | 650 mm | 450 x 450 x 695 mm |
| Kaal 19 kg 40 kg 45 kg | |||
| Vörgupinge T0053660699: | 230 V / 50 Hz | T0053666699: | T0053670699: |
| T0053660299: | 230 V / 50 Hz | 230 V / 50 Hz | |
| 120 V / 60 Hz | T0053666299: | T0053670299: | |
| 120 V / 60 Hz | 120 V / 60 Hz | ||
| Elektrivöimsus 275 VA 460 | VA | 530 VA | |
| Kaitse T1, 6A T3, 15A T3, | 15A | ||
| Max vaakum 2.700 Pa 2.800 Pa | 10.000 Pa | ||
| Max väljund 230 m³/h 615 | m³/h | 100 m³/h | |
| Müratase | 48 dB(A) 51 dB(A) | 51 dB(A) | |
| Eelfilter Aste 1 | Peentolmu filtri klass F7 | ||
| Kompaktfilter Aste 2; 3 | Kübemefilter H13 + Gaasifilter (50% Aktiavsüsi + 50 % Chemisorb) | ||
| RS232-liides RS232-liidese | kaudu saab seadet täies talitlusmahus käsitseda või kaug-jälgimist rakendada. | ||
| USB-liides USB-liidesese kau | du saab värskendada operatsionisüsteemi, teha tohupsustesti ja rakendada andmelogi funktsiooni. USB-meEDIUM võib olla sisse asetatud maksimaalselt kaheks minutiks! Seejärel lūlitatakse USB-moodul automaatsett valja. | ||
Garantii
Ostja pretensionoid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nouetele vastavalt §§ 478, 479 BGB.
Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja sailivuse garantii ning garantii on antud, kasutades moistet "Garantii".
Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvaliftseerimata isikud teevad seadme juures muudatusi.
Tootjapoolsed tehnilised muudatused on voimalikud!
Lisainfot leiate veebilehel www.weller-tools.com

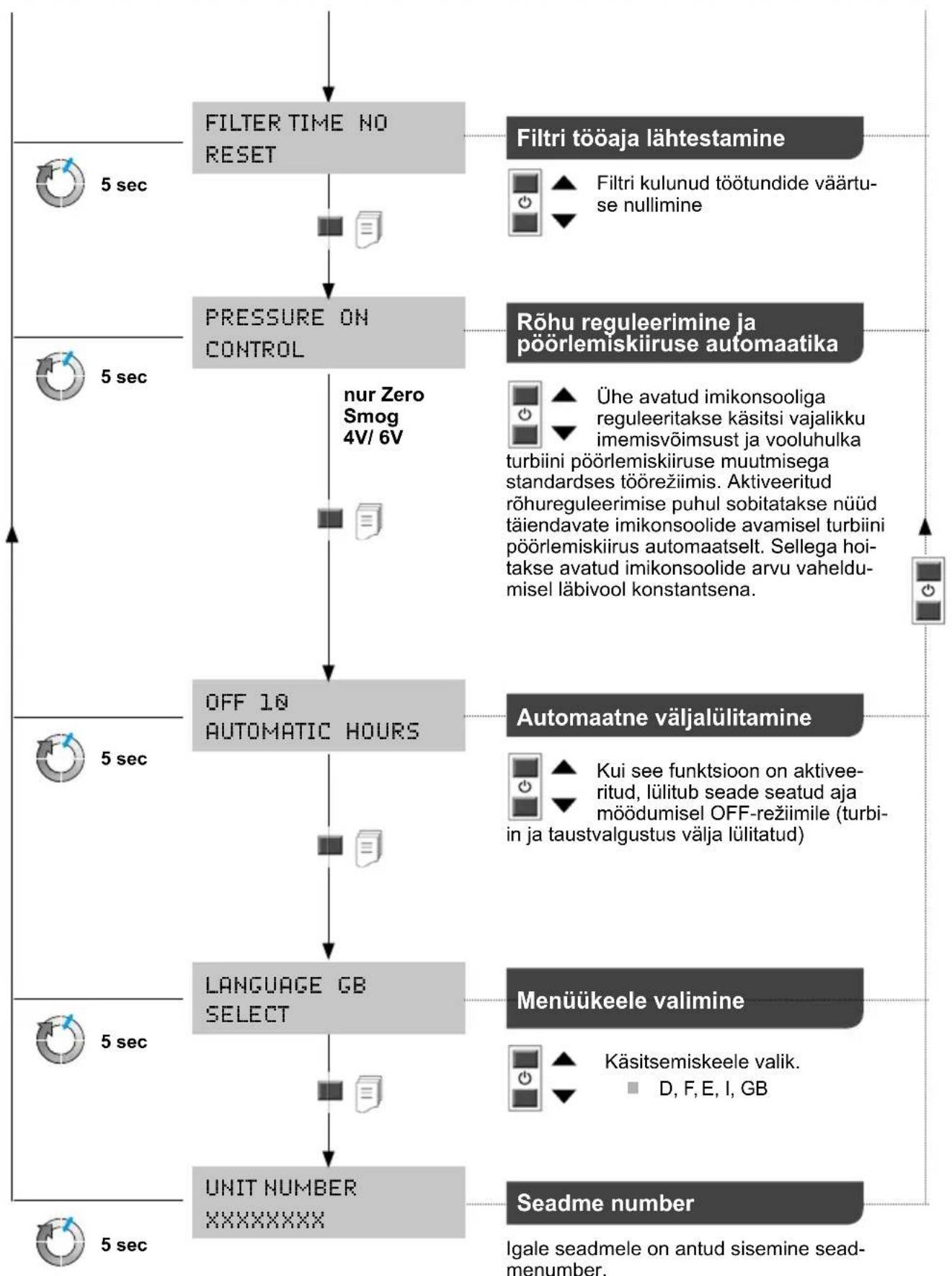

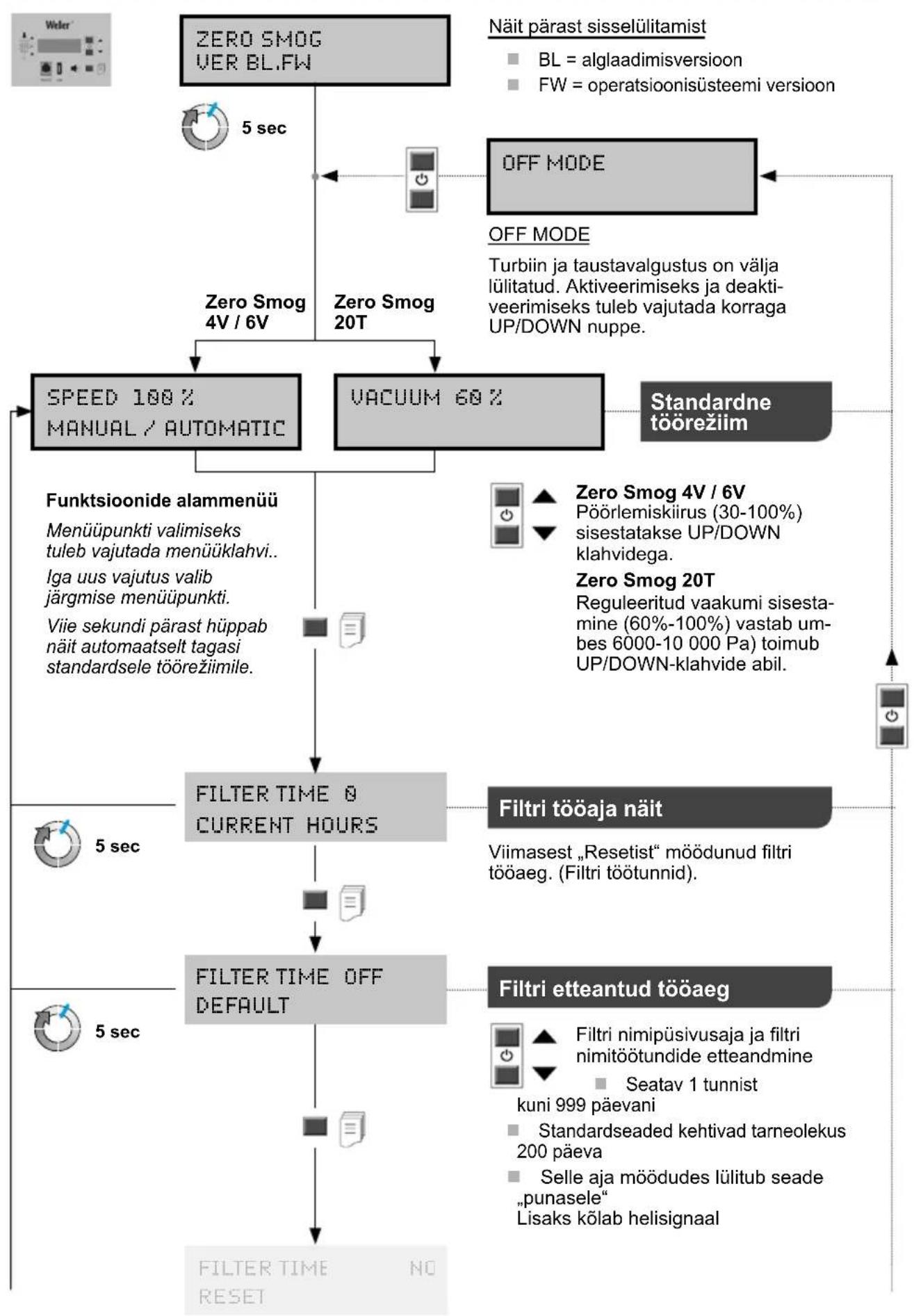

Menüü juhtimine
Hoiatus!
Enne koiki toid seadme kallal tommake pistik pistikupesast valja.
Kasutage ainult WELLERi originalvaruosi.
Mustunud filtrid tuleb kädella eriprugina.
Käidelge vahetatud seadmeosad, filtrid voi vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
Juhis
Eri rabustid, rabusti osad ja aratommatavas ohus sisalduvad toluusakesed voivad filtri tooiga tunduvalt vahendada. Liimaurude imemisel tuleb kasutada gaasifiltrit (ilma kubemefiltrita).
Et filtrisüsteem toötaks nõuetekohaselt, tuleb filrit vahetada
vahemalt kord aastas voi
vastavlt naidule voi
lubatud keskmise murgiste ainete kontsentratsiooni ületamise puhul tokohl voi
vastavalt hooldusplaanile
Filtri mustumisaste märatakse rohkude vahe moötmisega. Filtri näidik naitab filtri hetkeseisundit
Kasutatud filtripuhul kōlab helisignaal:
iga tunni jarel
36 tunni moedudes iga poole tunni jarel
54 tunni moedudes iga 10 min jarel
72 tunni moedudes pidevalt
Kübemfilter ja gaasifilter on teineteisega koordineeritud, nii et need tuleb vahetada koos kompaktfiltrina. Filtri forgeteta to tagamiseks tuleb kompaktfilter kord aastas valja vahetada. Peentolmufilter (ftilrimatt), on kompaktfiltri eelaste ja seda tuleb seetottu sagedamini vahetada.Eelfiltrimati vahetamisest piisab, kui pärast seadme uuesti kasutuselevottu punane LED enam ei sutti.
Veateated ja vigade körvaldamine
| Teade/Sümptom Vöimalik pöhjus Abimeetmed | ||
| Äratömmpeuudub | Torusüsteem on ebatihe | Tihendage torustik |
| Filter on mustunud | Filtri vahetamine | |
| Turbini böörlemiskirus on liigaväike | Suurendage soovitavat böörlemiskirust | |
| Mūra äratömbel on suur | Öhu kiirus äratömbehaaras on liiga suur | Vähendage soovitavat böörlemiskii-rust (vähendada öhuhulka) |
| Zero Smog ei käivitu | Termiliselt välja lülitunud | Laske Zero Smog maha jahtuda ja lülitage pärast ca 3 tunni moödumist uuesti sisse |
| Filtri indikaator ei tööta | Pärast filtri vahetamist ei ole alarōhuvoolikut uuesti kohale ühendatud | Voolik ei ole öigesti filtri külge kinnitatud |
| Kübemefilter määrdub liiga kiiresti | Eelfilter pole paigaldatud | Paigaldage eelfilter. Kasutage F7 filtrit. Kui tahnete osakeste sisaldus on liiga suur, siis tuleb kasutada eelsöela |
| USB-meiediumi ei tuvastata | USB-meiedium vöib olla sisse asetatud max 2 minutit | Hoidke USB-meiediumi sisseasetatult max 2 minutit. Eemaldage USB-meiedium ja lülitage seade uuesti sisse |
| Seadme lähtestamine | Vale USB meiedium (>100 mA) | Eemaldage USB-meiedium! |
Original-vastavusdeklaratssoon
JootmissuitsutombeseadeZero Smog 4V
Zero Smog 6V
Zero Smog 20T
Kinnitame, et nimetatud toode vastab jargmiste direktivide satele:
2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG
Kohaldatud ühlustatud standardid:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06 EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Tehnikadirektor Tegevuht
Volitatud koostama tehilisi andmeid.
Weller Tools GmbH
Arge käidelge kasutuskölmatuks muutunud elektrilisi tooriistu koos olmejätmetega! Vastavalt Euroopa Parlamendi ja nōkogu direktiivile 2012/19/EU elektri- ja elektronikaseadmete jäätmete kohta ning direktivi nōuete kohaldamisele liikmesriikides tuleb kasutuskölmatuks muutunud elektrilised tooriistad koguda eraldi ning keskkonnaastlikult korduskasutada vöi ringlusse votta.
Mustunud filtreid tuleb käidelda eriprugina.
Käidelge vahetatud seadmeosad, filtrid voi vanad seadmed jaatmetena vastavalt Teie riigis kehtivatele eeskirjadele.
