Producttype	Afzuigkap
Merk	Zanussi
Model	ZFV619K
Voeding	220-240 V / 50-60 Hz
Aantal snelheden	4 (1e, 2e, 3e, maximum)
Functie Hob²Hood	Ja, automatische koppeling met compatibele kookplaat
Verlichting	Ingebouwde LED, vervanging door een technicus
Vetfilters	2 metalen filters, vaatwasmachinebestendig (korte cyclus, lage temperatuur)
Koolstoffilter (optioneel)	Elke 4 maanden vervangen, niet wasbaar
Bediening	Aanraakbediening, met filtermelding
Installatietype	Wandmontage of inbouw, afvoer naar buiten of recirculatie
Minimale afstand tussen kookplaat en afzuigkap	65 cm
Materiaal	Roestvrij staal
Garantie	2 jaar
Onderhoud	Maandelijkse reiniging van vetfilters, zachte doek en mild schoonmaakmiddel
Veiligheid	Automatische uitschakeling na 5 minuten op maximale snelheid, vlambeveiliging
Meegeleverde accessoires	Vetfilters, bevestigingsschroeven, installatiehandleiding
Elektrische aansluiting	Moet worden uitgevoerd door een gekwalificeerde professional
Gebruik	Huishoudelijk, binnenshuis

Veelgestelde vragen - ZFV619K ZANUSSI

Hoe maak ik de vetfilters van de Zanussi ZFV619K afzuigkap schoon?

De vetfilters kunnen in de vaatwasser worden gereinigd op een korte cyclus op lage temperatuur, of met de hand met een spons en niet-schurend schoonmaakmiddel. Ze moeten minstens eenmaal per maand worden gereinigd of wanneer het filterlampje gaat branden.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter (optioneel) moet elke 4 maanden worden vervangen, of vaker afhankelijk van het gebruik. Het is niet wasbaar. Volg de instructies in de meegeleverde handleiding van het filter.

Hoe vervang ik de LED-lamp van de afzuigkap?

De LED-lamp is ingebouwd en kan alleen worden vervangen door een erkende technicus. Neem bij storing contact op met de klantenservice.

Hoe gebruik ik de Hob²Hood-functie?

Deze functie koppelt de afzuigkap automatisch aan een compatibele kookplaat. De ventilatorsnelheid past zich aan op basis van de temperatuur van het heetste kookgerei. Activeer het vanaf de kookplaat.

Wat moet ik doen als het filterlampje gaat branden?

Het lampje geeft aan dat het vetfilter gereinigd moet worden (als het 30 seconden knippert) of dat het koolstoffilter vervangen/ gereinigd moet worden (als het 30 seconden blijft branden). Reset na onderhoud door 3 seconden op de filterknop te drukken.

Wat is de minimale afstand tussen de kookplaat en de afzuigkap?

De minimale afstand is 65 cm, tenzij anders vermeld in de installatiehandleiding van de kookplaat.

Hoe activeer ik de maximale motorsnelheid?

Druk op het symbool voor maximale snelheid. De afzuigkap werkt 5 minuten op vol vermogen en keert dan terug naar de vorige stand.

Kan ik de afzuigkap gebruiken zonder aansluiting op een buitenafvoer?

Ja, in recirculatiemodus met een optioneel koolstoffilter. De lucht wordt gefilterd en terug de kamer in geblazen. Zorg dat u voldoet aan de lokale regelgeving.

Mijn apparaat gaat niet aan, wat moet ik doen?

Controleer of de afzuigkap goed is aangesloten en of de zekering niet is doorgeslagen. Als het probleem aanhoudt, schakel dan een gekwalificeerde elektricien in.

Hoe maak ik de buitenkant van de afzuigkap schoon?

Gebruik een zachte doek, lauw water en een mild schoonmaakmiddel. Gebruik geen schurende producten, metalen schrapers of stoomreiniger.

GEBRUIKSAANWIJZING ZFV619K ZANUSSI

NL Gebruiksaanwijzing | Afzuigkap 171

NO Bruksanvisning | Ventilator 181

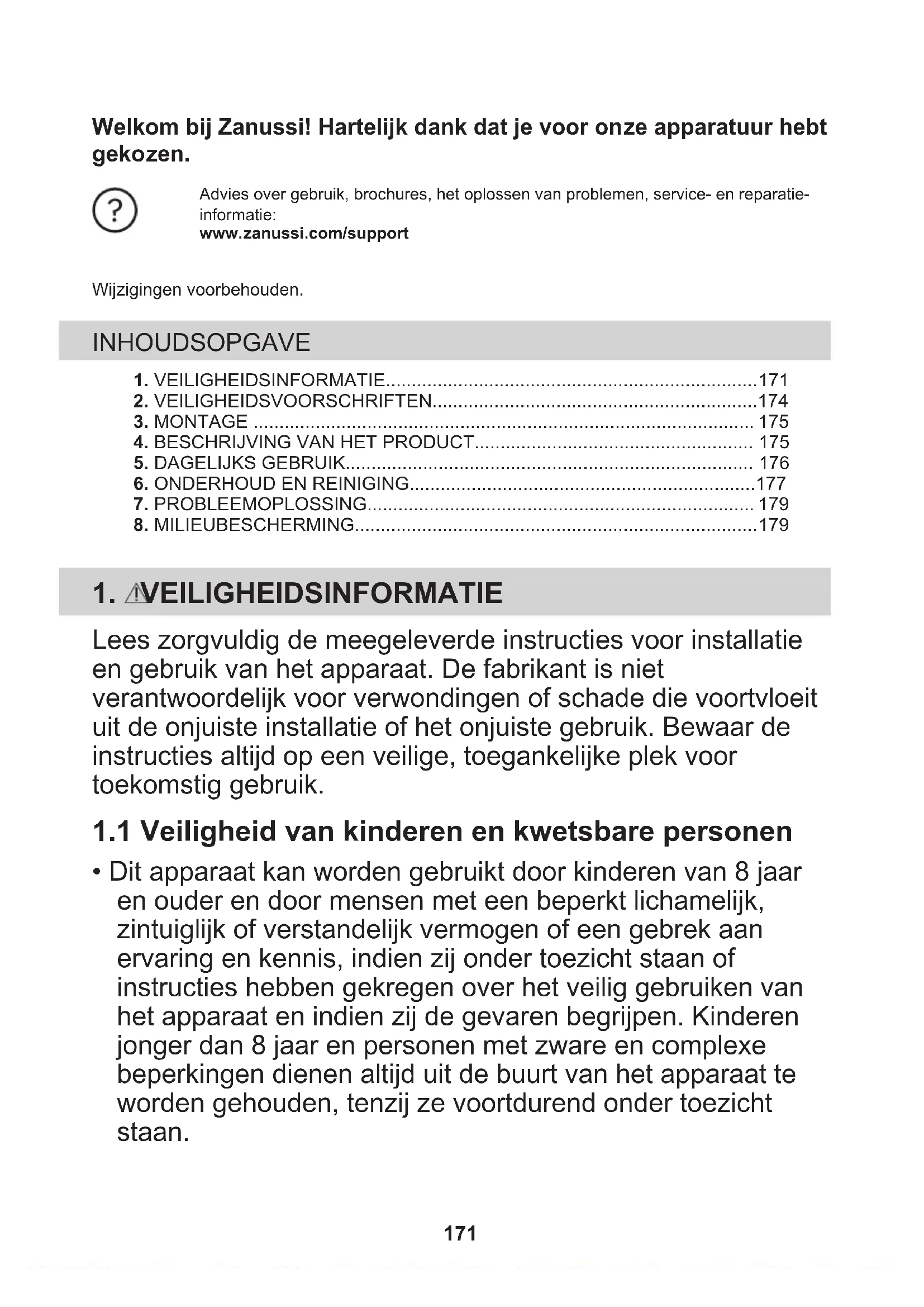

Welkom bij Zanussi! Hartelijk dank dat je voor onze apparatuur hebt gekozen.

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....171
2. VEILIGHEIDSVOORSCHRIFTEN....174
3. MONTAGE 175
4. BESCHRIJVING VAN HET PRODUCT.... 175
5. DAGELIJKS GEBRUIK.... 176
6. ONDERHOUD EN REINIGING....177
7. PROBLEEMOPLOSSING.... 179
8. MILIEUBESCHERMING....179

1. AVEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

- Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.

- LET OP! Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen.

- Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.

- WAARSCHUWING: Het niet installeren van de schroeven of het bevestigingsapparaat volgens deze instructies kan leiden tot elektrische gevaren.

- Gebruik geen lijm om het apparaat vast te zetten.

- De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet

ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat.

- De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten.

- Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.

- Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen.

- Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuum dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.

- Zorg dat u de stroomkabel niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen.

- Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isoleerinrichting waarmee het apparaat van alle polen van het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor ontkoppeling moeten worden geïncorporeerd in de vaste bedrading, in overeenstemming met de bedradingsregels.

- Flambeer niet onder het apparaat.

- Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.

- Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

- Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het

oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen.

• Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen.
• Gebruik een doek om de binnenkant van het apparaat schoon te maken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

• Alleen een erkende installatietechnicus mag het apparaat installeren.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Verwijder voordat u het apparaat installeert alle verpakkingen, de etikettering en de beschermfolie.
• Installeer de uitlaatlucht niet in een wandopening, tenzij de opening voor dat doel is ontworpen.

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Als het symbool ( ) Het op de typeplaat is afgedrukt, moet het apparaat geaard worden.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Voorkom dat de stroomkabels verstrikt raken.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels kunnen ervoor zorgen dat de contactklem te heet wordt.
• Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden of elektrische schokken.

• Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden.

• De specificatie van dit apparaat niet wijzigen.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.

• Gebruik alleen de accessoires die bij het apparaat zijn geleverd.
• Houd vlammen of verwarmde voorwerpen weg van vetten en oliën tijdens het koken en bakken.
• Gebruik geen onbedekte elektrische roosters.
• Gebruik het apparaat niet als een opslagoppervlak.
• Gebruik geen vergrootglazen, verrekijkers of soortgelijke optische apparaten om direct naar de verlichting van het apparaat te kijken.
• Als het apparaat met andere apparaten werkt, mag de maximale ontwikkelde druk niet hoger zijn dan 4 Pa (4x10-5 bar).

2.4 Service

- Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen.

- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.5 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Installatie-instructies

Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.

4. BESCHRIJVING VAN HET PRODUCT

4.1 Overzicht van het bedieningspaneel

011 2 3 🍾 ⬣️ 65

functie Beschrijving
1	Eerste snelheid/Uit De motor schakelt over naar het eerste snelheidsniveau. Tweede keer drukken schakelt het apparaat uit.
2	Tweede snelheid De motor schakelt over naar het tweede snelheidsniveau.
3	Derde snelheid De motor schakelt over naar het derde snelheidsniveau.
4	Maximale snelheid De motor schakelt over naar maximale snelheid.
5	Filtermelding Herinnert u eraan om het koolfilter te vervangen of te reinigen en het vetfilter te reinigen.
6	Lamp Schakelt de lampen in en uit.

5. DAGELIJKS GEBRUIK

5.1 De kap gebruiken

Controleer de aanbevolen snelheid volgens onderstaande tabel.

0|1	Tijdens het opwarmen van voedsel, koken met potten met deksel.
2	Tijdens het koken met potten met deksel op meerdere kookzones of branders, zachtjes bakken.
3	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders.
	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, grote luchtvochtigheid. Na 5 minuten keert het apparaat terug naar de vorige instelling.

Het wordt aanbevolen om de kap ongeveer 15 minuten na het koken aan te laten staan.

Het bedieningspaneel is een sensorveld. Raak, om de afzuigkap te bedienen, het symbool precies in het midden aan gedurende ten minste 1 seconde.

Om de kap:

1. Zet het apparaat aan door op het symbool 0|1 te drukken.

Je kunt nu de functies activeren.

1. Raak om de functie in te schakelen het symbool aan.

Het lampje van de afzuigkap werkt onafhankelijk van andere afzuigkapfuncties. Tik op - om het kookoppervlak te verlichten.

Om het apparaat uit te schakelen druk je opnieuw op het symbool 0|1

5.2 Hob ^2 Hood-functie

Het is een automatische functie die de kookplaat op een afzuigkap aansluit. Zowel de kookplaat als de afzuigkap hebben een infraroodontvanger. Snelheid van de ventilator wordt automatisch bepaald op basis van modusinstelling en temperatuur van de heetste pan op de kookplaat. U kunt de ventilator van de kookplaat ook handmatig

bedienen. De functie kan worden geactiveerd vanaf het paneel van de kookplaat.

Voor meer informatie over het gebruik van de kookplaat raadpleegt u de gebruiksaanwijzing van de kookplaat.

5.3 Maximale motorsnelheid activeren

Wanneer u op tikt, begint de maximale motorsnelheid te werken gedurende 5 minuten. Daarna keert het apparaat terug naar de vorige snelheidsinstellingen.

Wanneer de functie is ingeschakeld, heeft een extra aanraking van geen effect.

5.4 Filtermelding

Het filteralarm herinnert je eraan om de koolfilter te vervangen of te reinigen en de vetfilter te reinigen. Het controlelampje van de filter brandt gedurende 30 seconden als de vetfilter moet worden gereinigd. Het controlelampje van de filter snippert

gedurende 30 seconden als de koolfilter moet worden vervangen of gereinigd.

Zie het gedeelte over het reinigen van de vetfilter in het hoofdstuk 'Onderhoud en reiniging'.

Zie het gedeelte over het reinigen van de koolfilter of het vervangen van de koolfilter in het hoofdstuk 'Onderhoud en reiniging'.

Als je de functie wilt resetten, houd je seconden ingedrukt.

Om de functie in of uit te schakelen:

1. Schakel het bedieningspaneel in. zorg ervoor dat het paneel is ingeschakeld.
2. Als u de functie wilt activeren, houdt u 3 seconden ingedrukt.
   Als de functie is geactiveerd, knippert het filterpictogram ⚙ vijf keer.
3. Als je de functie wilt deactiveren, houd je

gewedende 3 seconden ingedrukt.

Als de functie is uitgeschakeld, gaat het filterpictogram 📍randen gedurende 4 seconden.

6. ONDERHOUD EN REINIGING

6.1 Opmerkingen over de reiniging

Reinigingsmiddelen

Gebruik geen schurende reinigingsmiddelen en borstels.

Maak het oppervlak van het apparaat schoon met een zachte doek, warm water en een mild reinigingsmiddel.

Na het koken kunnen sommige onderdelen van het apparaat heet worden. Om vlekken te voorkomen moet het apparaat afkoelen en worden gedroogd met een schone doek of keukenpapier.

Reinig vlekken met een mild reinigingsmiddel.

Houd de kap schoon

Reinig het apparaat en smeer de filters elke maand. Reinig de binnen- en vetfilters zorgvuldig zodat er geen vet meer achterblijft. Vetophoping of andere resten kunnen brand veroorzaken.

Volg de instructies voor het reinigen van de accessoires wanneer de filtermelding is ingeschakeld. Raadpleeg in het hoofdstuk "Dagelijks gebruik" het gedeelte over "Filtermelding".

U kunt vetfilters ook in de afwasmachine wassen.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

Houtskoolfilter

De verzadigingstijd van de koolfilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter.

6.2 De vetfilter reinigen

Er zijn twee vetfilters. De ene bevindt zich eronder en de andere aan de voorzijde van het apparaat.

Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

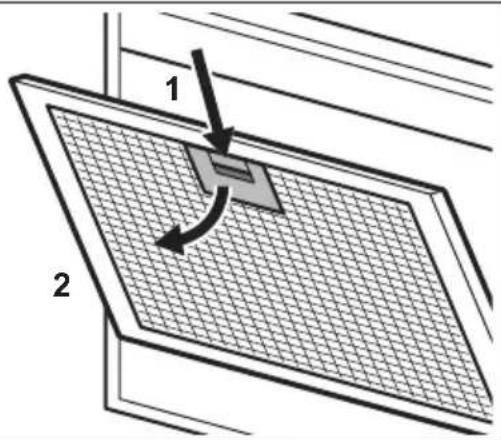

De filter reinigen:

1. Trek aan het deksel om het te openen.

1. Druk op de handgreep van de montageclip op het filterpaneel onder de kap (1).

1 2

1. Kantel de voorkant van de filter iets naar beneden (2) en trek vervolgens.

Herhaal de eerste twee stappen voor alle filters.

1. Reinig de filters met een spons met niet-schurende reinigingsmiddelen of in een vaatwasser.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

1. Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Herhaal de stappen voor alle filters indien van toepassing.

6.3 De koolfilter vervangen – optioneel 📁

WAARSCHUWING!

De koolfilter is NIET afwasbaar!

Raadpleeg de bijsluiter bij het filter.

Om de filter te vervangen:

1. Haal de vetfilters uit het apparaat.

Zie "De vetfilter reinigen" in dit hoofdstuk.

1. Trek de voorste rand in de sleuf naar het onderste deel van de filter. Kantel de

voorkant van het filter iets naar beneden. Er zijn twee koolstoffilters. De ene bevindt zich eronder en de andere aan de voorzijde van het apparaat.

1. Voer dezelfde stappen in omgekeerde volgorde uit om een nieuwe filter te installeren.

In ieder geval moeten de filters ten minste om de vier maanden worden vervangen.

6.4 Het lampje vervangen

Dit apparaat wordt geleverd met een ledlamp. Dit onderdeel kan alleen door een technicus worden vervangen. Raadpleeg in geval van storingen "Service" in het hoofdstuk "Veiligheidsinstructies".

Raadpleeg de hoofdstukken Veiligheid.

7.1 Wat te doen als...

Probleem Mogelijke oorzaak Oplossing
Je kunt het apparaat niet inschake- len.	Het apparaat is niet aangesloten op een stroomvoorziening of het is ver- keerd aangesloten.	Controleer of het apparaat goed is aangesloten op de elektriciteitsvoor- ziening.
Je kunt het apparaat niet inschake- len.	De zekering is doorgeslagen. Verzeker je ervan dat de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neem je contact op met een erken- de installateur.
De lamp werkt niet. De lamp is defect. Vervang de lamp. Zie het hoofdstuk		“Onderhoud en reiniging”.
Het apparaat absorbeert niet ge- noeg dampen.	De motorsnelheid is niet voldoende voor de optredende dampen.	Wijzig de snelheid van de motor.
Het controlelampje van het filter- alarm 📄andt.	Het filteralarm is ingeschakeld. De vetfilter moet worden schoonge- maakt of de koolfilter (optioneel) moet worden vervangen of gerei- nigd.	Raadpleeg in het hoofdstuk "Dage- lijks gebruik" het gedeelte over "Fil- termelding".

8. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid

en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval.

Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Velkommen til Zanussi! Takk for at du valgte produktet vårt.
