Tip proizvoda	Kuhinjska napa
Brend	Zanussi
Model	ZFV619K
Napajanje	220-240 V / 50-60 Hz
Broj brzina	4 (prva, druga, treća, maksimalna)
Funkcija Hob²Hood	Da, automatska veza sa kompatibilnom pločom za kuvanje
Osvetljenje	Ugrađena LED, zamena od strane tehničara
Filteri za masnoću	2 metalna filtera koja se mogu prati u mašini za sudove (kratki ciklus, niska temperatura)
Filter za ugljen (opciono)	Zameniti svaka 4 meseca, ne pere se
Kontrola	Dodirna, sa obaveštenjem o filteru
Tip instalacije	Zidna ili ugradbena, spoljašnje odvođenje ili recirkulacija
Minimalno rastojanje između ploče za kuvanje i nape	65 cm
Materijal	Nerđajući čelik
Garancija	2 godine
Održavanje	Mesečno čišćenje filtera za masnoću, meka krpa i blagi deterdžent
Bezbednost	Automatsko isključivanje nakon 5 minuta pri maksimalnoj brzini, zaštita od plamena
Pribor isporučen	Filteri za masnoću, zavrtnji za montažu, uputstvo za instalaciju
Električno povezivanje	Mora da obavi kvalifikovani profesionalac
Upotreba	Domaćinska, unutrašnja

Često postavljana pitanja - ZFV619K ZANUSSI

Kako očistiti filtere za masnoću na napi Zanussi ZFV619K?

Filteri za masnoću se peru u mašini za sudove na kratkom ciklusu na niskoj temperaturi, ili ručno sunđerom i neabrazivnim deterdžentom. Treba ih čistiti najmanje jednom mesečno ili kada se upali indikator filtera.

Kada treba zameniti filter za ugljen?

Filter za ugljen (opciono) treba zameniti svaka 4 meseca, ili češće u zavisnosti od upotrebe. Ne pere se. Pratite uputstva iz priloženog priručnika uz filter.

Kako zameniti LED sijalicu na napi?

LED sijalica je ugrađena i može je zameniti samo ovlašćeni tehničar. U slučaju kvara, kontaktirajte servis.

Kako koristiti funkciju Hob²Hood?

Ova funkcija automatski povezuje napu sa kompatibilnom pločom za kuvanje. Brzina ventilatora se prilagođava temperaturi najtoplije posude. Aktivirajte je sa ploče za kuvanje.

Šta učiniti ako se upali indikator filtera?

Indikator pokazuje da treba očistiti filter za masnoću (ako treperi 30 sekundi) ili zameniti/očistiti filter za ugljen (ako ostane upaljen 30 sekundi). Nakon održavanja, resetujte pritiskom na dugme filtera 3 sekunde.

Koje je minimalno rastojanje između ploče za kuvanje i nape?

Minimalno rastojanje je 65 cm, osim ako je drugačije navedeno u uputstvu za instalaciju ploče za kuvanje.

Kako aktivirati maksimalnu brzinu motora?

Pritisnite simbol maksimalne brzine. Napa radi punom snagom 5 minuta, a zatim se vraća na prethodno podešavanje.

Mogu li koristiti napu bez povezivanja na spoljašnji odvod?

Da, u režimu recirkulacije sa opcionim filterom za ugljen. Vazduh se filtrira i vraća u prostoriju. Pobrinite se da poštujete lokalne propise.

Moj uređaj se ne pali, šta da radim?

Proverite da li je napa pravilno priključena i da li je osigurač isključen. Ako problem i dalje postoji, pozovite kvalifikovanog električara.

Kako očistiti spoljašnjost nape?

Koristite meku krpu, mlaku vodu i blagi deterdžent. Ne koristite abrazivna sredstva, metalne strugače ili parni čistač.

KORISNIČKI PRIRUČNIK ZFV619K ZANUSSI

SR Упутство за употребу | Аспиратор штедњака 255

Pogledajte uputu isporučenu s filtrom.

Zamjena filtra:

1. Izvadite filtre za masnoću iz uređaja. Pogledajte "Čišćenje filtra za masnoću" u ovom poglavlju.
2. Pritisnite prednji rub u utor prema donjem dijelu filtra. Lagano nagnite prednji dio filtra prema dolje. Postoje dva ugljična filtra. Jedan smješten ispod, a drugi na prednjoj strani uređaja.

5.2 Hob ^2 Hood функција

За да активирате или деактивирате функција:

- Ta naprava je namenjena le kuhanju. Naprave ne uporabljajte v druge namene.

- Ne spreminjajte specifikacij te naprave.

- Naprave se ne dotikajte z mokrimi rokami, ali kadar je v stiku z vodo.

- Uporabljajte le dodatno opremo, ki je priložena napravi.

- Plamenov ali segretih predmetov ne približujte maščobam in olju med kuhanjem in pečenjem.

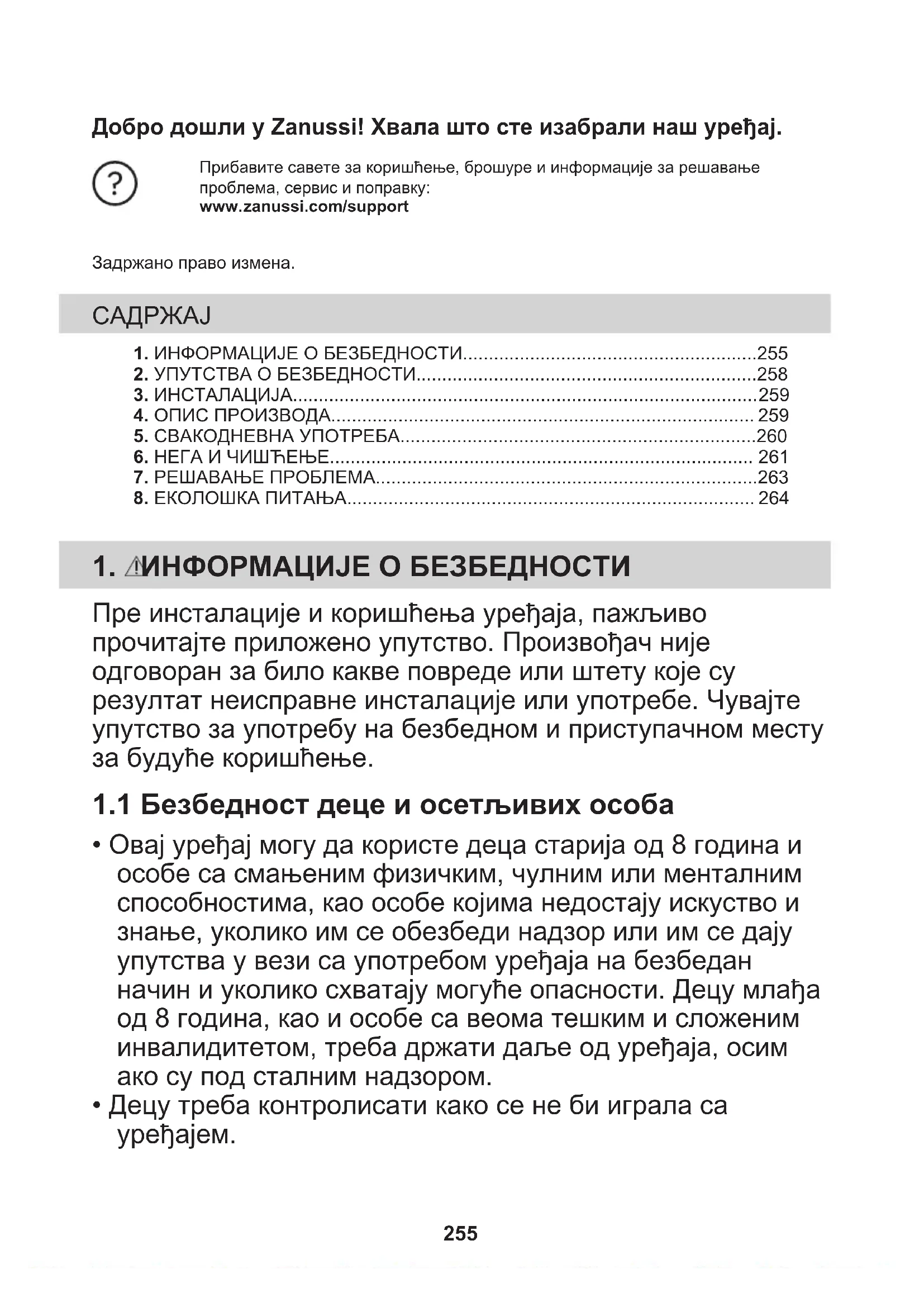

Добро дошли у Zanussi! Хвала што сте изабрали наш уређај.

Прибавите савете за коришћење, брошуре и информације за решавање проблема, сервис и поправку: www.zanussi.com/support

Задржано право измена.

САДРЖАЈ

1. ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ....255
2. УПУТСТВА О БЕЗБЕДНОСТИ.....258
3. ИНСТАЛАЦИЈА....259
4. ОПИС ПРОИЗВОДА 259
5. СВАКОДНЕВНА УПОТРЕБА.....260
6. НЕГА И ЧИШТЕЊЕ...... 261
7. РЕШАВАЊЕ ПРОБЛЕМА....263
8. ЕКОЛОШКА ПИТАЊА.... 264

1. ⚠ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Пре инсталације и коришћења уређаја, пажљиво прочитајте приложено упутство. Произвођач није одговоран за било какве повреде или штету које су резултат неисправне инсталације или употребе. Чувајте упутство за употребу на безбедном и приступачном месту за будуће коришћење.

1.1 Безбедност деце и осетљивих особа

• Овај уређај могу да користе деца старија од 8 година и особе са смањеним физичким, чулним или менталним способностима, као особе којима недостају искусство и знање, уколико им се обезбеди надзор или им се дају упутства у вези са употребом уређаја на безбедан начин и уколико схватају могуће опасности. Децу млађа од 8 година, као и особе са веома тешким и сложеним инвалидитетом, треба држати даље од уређаја, осим ако су под сталним надзором.

• Децу треба контролисати како се не би играла са уређајем.

• Држите сву амбалажу даље од деце и одложите је на одговарајући начин.

• Децу и кућне љубимце држите подаље од уређаја док ради.
• Деца не смеју да обављају чишћење и корисничко одржавање уређаја без надзора.

- Овај уређај је намењен за кућну употребу изнад плоча за кување, шпорета и сличних уређаја за кување.

- Овај уређај је намењен за употребу у једном домаћинству у затвореним просторима.

- Уређај се може користити у канцеларијама, хотелским собама, мотелима, пансионима, сеоским туристичким домаћинствима и сличним објектима за смештај где употреба не би превазилазила (просечан) ниво потрошње по домаћинству.

- Пре чишћења и одржавања, искључите уређај из напајања.

- ОПРЕЗ: Доступни делови могу постати врели током употребе са уређајима за кување.

- Користите само завртње за причвршћивање које сте добили уз уређај, а ако нису испоручени, користите завртње препоручене у упутству за инсталацију. Монтирајте уређај на сигурно и прикладно место које испуњава захтеве за монтажу.

- УПОЗОРЕЊЕ: Ако не поставите завртње или не фиксирате уређај у складу са овим упутствима, може доћи до опасности од струјног удара.

- Немојте користити лепкове за фиксирање уређаја.

- Минимална удаљеност између површине плоче за кување на којој се налазе посуде и доњег дела уређаја мора бити најмање 65 см, осим ако није другачије наведено у упутству за инсталацију уређаја или плоче за кување.

- Испуштање ваздуха мора бити у складу са прописима локалних власти.

- Обезбедите добру вентилацију у просторији у којој је уређај инсталиран како бисте избегли да се у просторију врате издувни гасови других уређаја насталих сагоревањем неких других врста горива, укључујући и сагоревање отвореним пламеном.

- Постарајте се да вентилациони отвори не буду блокирани и да се ваздух који сакупља овај уређај не преноси у канал који се користи за испуштање дима и паре из других уређаја (системи централног грејања, термосифони, бојлери, итд.).

- Кад овај уређај ради с другим уређајима, максимальни вакуум који се ствара у просторији не би требало да преће 0,04 mbar.

- Водите рачуна да не оштетите кабл за напајање. Обратите се нашем овлашћеном сервисном центру или електричару ради замене оштећеног кабла за напајање.

- Ако је уређај прикључен директно на електрично напајање, електрична инсталација мора бити опремљена изолационим уређајем који омогућава искључивање уређаја из електричне мреже на свим половима. Потпуно искључење мора бити у складу са условима наведеним за пренапонску категорију III. Механизам искључења треба да буде уgraђен у фиксну електричну мрежу у складу с правилима о електричним мрежама.

- Немојте фламбирати испод уређаја.

- Немојте користити за испуштање опасних или експлозивних материјала и испарења.

- Редовно чистите уређај меком тканином како бисте спречили пропадање површинског материјала.

- Немојте користити парочистач, водени спреј, оштра абразивна средства за чишћење или оштре металне стругаче за чишћење површине уређаја. Користите искључиво неутралне детерценте.

• Редовно чистите филтере за масноће (барем на свака 2 месеца) и уклоните масне наслаге из уређаја како бисте спречили ризик од пожара.
• За чишћење унутрашњости уређаја користите крпу.

2. УПУТСТВА О БЕЗБЕДНОСТИ

2.1 Инсталирање

УПОЗОРЕЊЕ!

Постоји ризик од струјног удара, пожара, опекотина или оштећења уређаја.

• Само квалификована особа може да инсталира овај уређај.
• Немојте да инсталирате или користите оштећен уређај.
• Придржавајте се упутстава за монтирање које сте добили уз уређај.
• Увек водите рачуна приликом померања уређаја зато што је тежак. Увек користите заштитне рукавице и затворену обућу.
• Пре инсталације уређаја, уклоните комплетну амбалажу, налепнице и заштитну фолију.
• Не инсталирајте одвод издувног ваздуха у зидну шупљину, осим ако је шупљина пројектована у ту сврху.

2.2 Прикључење на електричну мрежу

УПОЗОРЕЊЕ!

Ризик од пожара и струјног удара.

• Сва прикључивања струје треба да обави квалификован електричар.
• Уверите се да су параметри на плочици са техничким характеристикама компатибилни са одговарајућим параметрима електричне мреже за напајање.

• Ако символ ( ) није одштампан на плочици са техничким карактеристикама, уређај мора да буде уземљен.

• Увек користите прописно уграфену утичницу са заштитом од струјног удара.

• Не дозволите да се електрични кабл запетља.
• Немојте да користите адаптере са више утичница и продужне каблове.
• Ако је зидна утичница лабава, немојте да прикључујете мрежни утикач.
• Не вуците кабл за напајање како бисте искључили уређај. Кабл искључите тако што ћете извући утикач из утичнице.
• Заштита од удара делова под напоном и изолованих делова мора да се причврсти тако да не може да се уклони без алата.
• Проверите да ли је уређај правилно инсталиран. Лоше причвршћен или неодговарајући електрични кабл за напајање може проузроковати прегревање терминала.
• Прикључите уређај на крају инсталације. Водите рачуна да постоји приступ електричној мрежи након инсталације.

2.3 Употреба

УПОЗОРЕЊЕ!

Постоји ризик од повреде, опекотина и струјног удара.

• Овај уређај је намењен само за кување. Не користите овај уређај у друге сврхе.
• Немојте да мењате спецификацију овог уређаја.
• Немојте руководи уређајем када су вам мокре руке или када је он у контакту са водом.

• Користите искључиво прибор који је испоручен са уређајем.

• Држите пламенове или загрејане предмете даље од масти и уља током кувања и пржења.

• Не користите непокривене електричне решетке.
• Немојте да користите уређај као површину за одлагање.
• Немојте користити стакла за увећавање, двоглед или сличне оптичке уређаје да бисте гледали директно у осветљење уређаја.
• Ако уређај ради са другим уређајима, максимальни развијени притисак не сме да прелази 4 Pa (4x10-5 бар).

2.4 Сервис

• Ради оправке уређаја обратите се овлашћеном сервисном центру. Користите само оригиналне резервне делове.
• Када се ради о сијалицама унутар производа и резервних делова, сијалице које се продају засебно: Ове

сијалице су намењене да издрже екстремне физичке услове у кућним апаратима, као што су температура, вибрације, влага, или су намењене да сигнализирају информације о радном стању уређаја. Нису предвиђене за употребу у другим уређајима и нису погодне за осветљавање просторија у домаћинству.

2.5 Одлагање

УПОЗОРЕЊЕ!

• Обратите се општинским органима да бисте сазнали како да правилно одложите уређај у отпад.
• Искључите утикач кабла за напајање уређаја из мрежне утичнице.
• Исеците мрежни електрични кабл на месту које је близу уређаја и одложите га.

3. ИНСТАЛАЦИЈА

УПОЗОРЕЊЕ!

Погледајте поглавља о безбедности.

3.1 Упутство за инсталацију

За потпуне информације о инсталацији уређаја погледајте посебну књижицу за инсталацију.

4. ОПИС ПРОИЗВОДА

4.1 Преглед командне табле

011 2 3 65

Функција Опис

Прва брзина/Искључи Мотор прелази на прву брзину. Други притисак искључује уређај.

Функција Опис

2 Друга брзина Мотор прелази на другу брзину.

4 Максимална брзина Мотор прелази на максимальну брзину.

5 Обавештење о филтеру Подсећа вас да је потребно заменити или очистити филтер са активним угљем и очистити филтер за маст.

6 Лампа Укључује и искључује светла.

5. СВАКОДНЕВНА УПОТРЕБА

5.1 Коришћење аспиратора

Проверите препоручену брзину у складу са следећом табелом.

0|1 Приликом загревања хране, кувања са поклопљеним посудама.

2 Приликом кувања са поклопљеним посудама на више зона за кување или више горионика, при пажљивом пржењу.

3 Приликом кувања и пржења великих количина хране без поклопца, кувања на више зона за кување или више горионика.

Приликом кувања и пржења велике количине хране велике влажности без поклопца. Након 5 минута уређај се враћа у претходно подешавање.

i

Препоручује се да оставите аспиратор да ради приближно 15 минута након кувања.

i

Командна табла је сензорско поље. Да бисте укључили аспиратор додирните символ тачно у средини и задржите најмање 1 секунду.

За управљање радом аспиратора:

1. Укључите уређај притискањем симбола 0|1.

Сада можете да деактивирате функције.

1. За активацију функције, додирните символ.

i

Светло аспиратора ради независно од његових осталих функција. Да бисте осветлили површину за кување

додирните

Да бисте искључили уређај, поново притисните символ 01

5.2 Функција Hob²Hood

Ово је аутоматска функција која повезује плочу за кување са аспиратором. И плоча за кување и аспиратор имају комуникатор са инфрацрвеним сигналом. Брзина вентилатора се дефинише аутоматски на основу подешавања режима и температуре најтоплијег посуђа на плочи за кување. Вентилатором можете да управљате и ручно, помоћу плоче за кување. Функција може да се активира са панела плоче за кување.

i

5.3 Активирање максимальне брзине мотора

Када додирнете тастер ,почиње рад са максимальном брзином мотора у трајању од 5 минута. Након тог времена, уређај се враћа на претходна подешавања брзине.

i

Када је функција укључена, додатно додиривање тастера 🚙ема никаквог утицаја.

5.4 Обавештење о филтеру

Аларм за филтер подсећа вас да је потребно заменити или очистити филтер са активним угљем и очистити филтер за маст. Индикатор филтера 🌐е укључује на 30 секунди ако је потребно очистити филтер за маст. Индикатор филтера 🌐 трепери на 30 секунди ако филтер са активним угљем треба да се замени или очисти.

i

Погледајте одељак „Чишћење филтера за маст“ у поглављу „Нега и чишћење”.

i

Погледајте одељак „Чишћење филтера за маст” или „замена филтера са активним угљем” у поглављу „Нега и чишћење”.

Да ресетујете функцију, додирните 🚙на 3 секунде.

Да активирате или деактивирате функцију:

1. Укључите командну таблу. Уверите се да је табла укључена.
2. Додирните 🚙️ у трајању од 3 секунде да бисте активирали функцију.
   Ако је функција активирана, икона филтера 🌐 трепери пет пута.
3. Да бисте деактивирали функцију, додирните на 3 секунде.
   Ако је функција деактивирана, икона филтера ☑ветли 4 секунде.

6. НЕГА И ЧИШТЕЊЕ

6.1 Напомене у вези са чишћењем

Средства за чиш- ћење

Површину уређаја очистите меком крпом, топлом водом и благим детерцентом.

Након кувања, неки делови уређаја могу бити врели. Да бисте спречили појаву флека, уређај мора да се охлади и осуши чистом крпом или папирним убрусима.

Сваког месеца очистите уређај и филтере за маст. Пажљиво очистите унутрашњост и филтере за маст од масноће. Нагомилана масноћа или други остаци могу про-узроковати пожар.

Пратите упутства за чишћење прибора кад се појави обавештење о филтеру. Погледајте одељак „Обавештење о филтеру“ у поглављу „Свакодневна употреба".

Филтери за маст могу да се перу у машини за прање посућа.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Филтер са актив- ним угљем

Време засићења угљеног филтера варира у зависности од врсте кувања и редовности чишћења филтера за масноће.

6.2 Чишћење филтера за маст

Постоје два филтера за масноћу. Један је на доњој, а други на предњој страни уређаја.

Филтери су монтирани помоћу стега и осигурача на супротној страни.

Да бисте очистили филтер:

1. Повущите поклопац да бисте га отворили.

1. Благо нагните предњи део филтера надоле (2), а затим повуците. Поновите прва два корака за све филтере.

2. Очистите филтере користећи сунђер и неабразивне детерценте или у машини за судове.

i

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Поновите кораке за све филтере ако је то могуће.

6.3 Замена филтера са активним угљем – опционо

УПОЗОРЕЊЕ!

Филтер са активним угљем није могуће прати!

Погледајте летак приложен уз филтер.

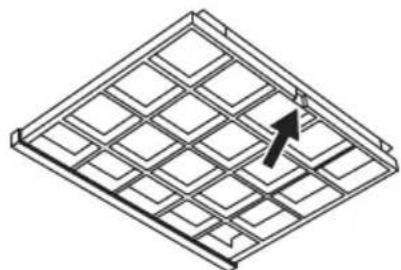

Да бисте заменили филтер:

1. Извадите филтере за маст из уређаја. Погледајте одељак „Чишћење филтера за маст” у овом поглављу.
2. Притисните предњу ивицу у лежишту према доњем делу филтера. Благо нагните предњи део филтера надоле. Постоје два филтера са активним угљем. Један је на доњој, а други на предњој страни уређаја.

1. Да бисте инсталирали нови филтер, поновите исте кораке обрнутим редоследом.

У сваком случају, филтере је потребно мењати барем на свака четири месеца.

6.4 Замена лампе

Уређај се испоручује са LED лампицом. Овај део може да замени само техничар. У случају било каквог квара, погледајте део „Сервис“ у одељку „Упутства о безбедности“.

Погледајте поглавља о безбедности.

7.1 Шта учинити ако...

Проблем Могући узрок Решење

Не можете да укључите уређај. Уређај није прикључен на електрично напајање или није правилно прикључен.

Проверите да ли је уређај правил- но укључен у струју.

Проблем Могући узрок Решење

Не можете да укључите уређај. Осигурач је прегорео. Проверите да осигурач није узрок квара. Уколико осигурач непре-кидно прегорева, обратите се ква-лификованом, овлашћеном елек-тричару.
Сијалица не ради. Лампа је неисправна. Замените сијалицу. Погледајте поглавље „Нега и чишћење“.
Уређај не упија довољно испаре-ња.	Брзина мотора није одговарајућа за количину испарења која се јав-љају.	Промените брзину мотора.
Укључен је индикатор аларма за филтер [IMAGE]	Укључен је аларм за филтер. Филтер за масноће мора да се очисти, а филтер са активним угљем (опционално) мора да се замени или очисти.	Погледајте одељак „Обавештење о филтеру“ у поглављу „Свако-дневна употреба“.

8. ЕКОЛОШКА ПИТАЊА

Рециклирајте материјале са симболом Паковање одложите у одговарајуће контејнере ради рециклирања. Помозите у заштити животне средине и људског здравља као и у рециклирању отпадног материјала од електронских и електричних

уређаја. Уређаје обележене симболом немојте бацати заједно са смећем. Производ вратите у локални центар за рециклирање или се обратите општинској канцеларији.
