Produkto tipas	Virtuvės gartraukis
Prekės ženklas	Zanussi
Modelis	ZFV619K
Maitinimas	220-240 V / 50-60 Hz
Greičių skaičius	4 (1, 2, 3, maksimalus)
Hob²Hood funkcija	Taip, automatinis ryšys su suderinama kaitlente
Apšvietimas	Integruotas LED, keičia specialistas
Riebalų filtrai	2 metaliniai filtrai, tinkami plauti indaplovėje (trumpas ciklas, žema temperatūra)
Anglies filtras (neprivalomas)	Keisti kas 4 mėnesius, neplaunamas
Valdymas	Jutiklinis, su filtro pranešimu
Montavimo tipas	Sieninis arba įmontuojamas, ištraukimas į lauką arba recirkuliacija
Mažiausias atstumas tarp kaitlentės ir gartraukio	65 cm
Medžiaga	Nerūdijantis plienas
Garantija	2 metai
Priežiūra	Kas mėnesį valyti riebalų filtrus, minkšta šluoste ir švelniu plovikliu
Sauga	Automatinis išsijungimas po 5 minučių maksimaliu greičiu, apsauga nuo liepsnų
Pridedami priedai	Riebalų filtrai, tvirtinimo varžtai, montavimo instrukcija
Elektros prijungimas	Turi atlikti kvalifikuotas specialistas
Naudojimas	Buitinis, vidaus

Dažnai užduodami klausimai - ZFV619K ZANUSSI

Kaip išvalyti Zanussi ZFV619K gartraukio riebalų filtrus?

Riebalų filtrai valomi indaplovėje trumpu ciklu žemoje temperatūroje arba rankomis su kempine ir neabrazyviniu plovikliu. Juos reikia valyti bent kartą per mėnesį arba kai užsidega filtro indikatorius.

Kada reikia pakeisti anglies filtrą?

Anglies filtrą (neprivalomą) reikia keisti kas 4 mėnesius arba dažniau priklausomai nuo naudojimo. Jis neplaunamas. Vadovaukitės prie filtro pridėtos instrukcijos nurodymais.

Kaip pakeisti gartraukio LED lemputę?

LED lemputė yra integruota ir gali būti pakeista tik įgalioto specialisto. Gedimo atveju kreipkitės į techninės priežiūros tarnybą.

Kaip naudoti Hob²Hood funkciją?

Ši funkcija automatiškai sujungia gartraukį su suderinama kaitlente. Ventiliatoriaus greitis reguliuojamas pagal karščiausio indo temperatūrą. Įjunkite ją nuo kaitlentės.

Ką daryti, jei užsidega filtro indikatorius?

Indikatorius rodo, kad reikia išvalyti riebalų filtrą (jei mirksi 30 sekundžių) arba pakeisti/išvalyti anglies filtrą (jei šviečia 30 sekundžių). Po priežiūros iš naujo nustatykite paspausdami filtro mygtuką 3 sekundes.

Koks mažiausias atstumas tarp kaitlentės ir gartraukio?

Mažiausias atstumas yra 65 cm, išskyrus atvejus, kai kaitlentės montavimo instrukcijoje nurodyta kitaip.

Kaip įjungti maksimalų variklio greitį?

Paspauskite maksimalaus greičio simbolį. Gartraukis veikia visa galia 5 minutes, tada grįžta prie ankstesnio nustatymo.

Ar galiu naudoti gartraukį neprijungęs prie išorinės ištraukimo angos?

Taip, recirkuliacijos režimu su pasirinktiniu anglies filtru. Oras filtruojamas ir grąžinamas į patalpą. Įsitikinkite, kad laikotės vietinių taisyklių.

Mano prietaisas neįsijungia, ką daryti?

Patikrinkite, ar gartraukis tinkamai prijungtas ir ar neišjungtas saugiklis. Jei problema išlieka, kreipkitės į kvalifikuotą elektriką.

Kaip valyti gartraukio išorę?

Naudokite minkštą šluostę, šiltą vandenį ir švelnų ploviklį. Nenaudokite abrazyvinių produktų, metalinių grandiklių ar garų valytuvų.

NAUDOJIMO INSTRUKCIJA ZFV619K ZANUSSI

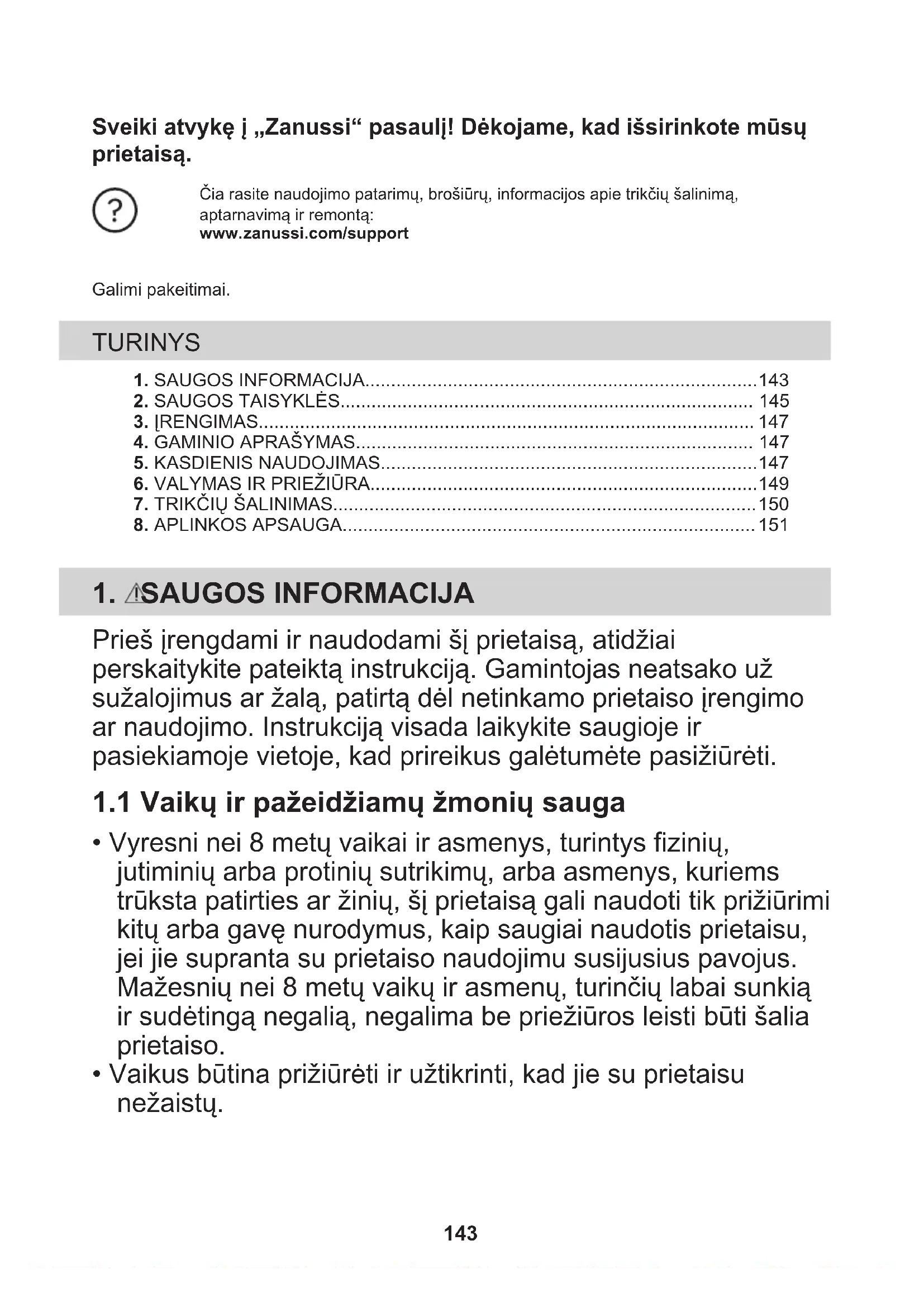

LT Naudojimo instrukcija | Garų rinktuvas 143

Sveiki atvykę i „Zanussi“ pasaulj! Dékojame, kad išsirinkote mūsų prietaisą.

Čia rasite naudojimo patarimų, brošiūrų, informacijos apie trikčių šalinimą, aptarnavimą ir remonta:

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žalą, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

• Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutiminių arba protinių sutrikimų, arba asmenys, kuriems trūksta patirties ar žinių, šį prietaisą gali naudoti tik prižiūrimi kitų arba gavę nurodymus, kaip saugiai naudotis prietaisu, jei jie supranta su prietaiso naudojimu susijusius pavojus. Mažesnių nei 8 metų vaikų ir asmenų, turinčių labai sunkią ir sudėtingą negalią, negalima be priežiūros leisti būti šalia prietaiso.

• Vaikus būtina prižiūrėti ir užtikrinti, kad jie su prietaisu nežaistų.

• Visas pakuotės medžiagas saugokite nuo vaikų ir tinkamai pašalinkite.

• Neleiskite vaikams ir naminiams gyvūnams būti šalia, kai prietaisas veikia.
• Vaikai be priežiūros negali atlikti prietaiso valymo ir naudotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

• Šis prietaisas yra skirtas naudoti namuose virš kaitlenčių, viryklių ir panašių maisto gaminimo prietaisų.
  • Tai buitinis prietaisas, skirtas naudoti patalpose, vienam šeimos ūkiui.
• Ši prietaisą galima naudoti biuruose, viešbučių kambariuose, nakvynės ar svečių namuose ir kitoje panašioje aplinkoje, kur prietaiso naudojimo intensyvumas neviršija įprasto buitinio naudojimo.
• Prieš atlikdami techninės priežiūros darbus, atjunkite prietaisą nuo maitinimo.
• ATSARGIAI: Pasiekiamos dalys naudojant su maisto gaminimo prietaisais gali jkaisti.
• Naudokite tik su prietaisu pristatytus fiksavimo varžtus; jeigu jie nepateikti, naudokite įrengimo instrukcijoje rekomenduojamus varžtus. Įrenkite prietaisą saugioje ir tinkamoje vietoje, atitinkančioje įrengimo reikalavimus.
• DÈMESIO! Montuojant varžtus ar fiksavimo įtaisą ne pagal šias instrukcijas gali kilti elektros pavojų.
  • Nenaudokite klijų prietaisui pritvirtinti.
• Minimalus atstumas tarp kaitlentės paviršiaus, ant kurio stovi prikaistuviai, ir prietaiso apatinės dalies turėtų būti bent 65 cm, jeigu prietaiso ar kaitlentės įrengimo instrukcijoje nenurodyta kitaip.
• Oro išleidimas turi atitikti vietinių tarnybų norminius aktus.
• Prietaiso patalpoje pasirūpinkite tinkama ventiliacija, kad dujos iš kitų prietaisų nepasiektų atviros liepsnos.
• Isitikinkite, kad ventiliacijos angos nebūtų užsikimše ir prietaiso surinktas oras nebūtų perduodamas į vamzdį, per

kurj ištraukiami dūmai ir garai iš kitų prietaisų (centrinės šildymo sistemos, termosifonų, vandens šildytuvų ir pan.).

• Jei naudojatės keliais prietaisais, patalpoje susidarantis vakuumas neturi viršyti 0,04 mbar.
• Būkite atsargūs, kad nepažeistumėte maitinimo laido. Jei reikia pakeisti pažeistą elektros laidą, kreipkitės į mūsų įgaliotajį aptarnavimo centra arba kvalifikuotą elektrika.
• Jeigu prietaisas yra tiesiogiai prijungtas prie maitinimo tinklo, elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Visiškas atjungimas turi atitikti viršįtampio III kategorijos nurodytas sąlygas. Atjungimo elementas turi būti integruotas fiksuotoje elektros grandinėje, vadovaujantis vietinėmis elektrosaugos taisyklėmis.
• Po prietaisu negaminkite liepsnojančių (flambė) patiekalų.
• Nenaudokite jo pavojingos ar sprogioms medžiagoms ir garams ištraukti.
• Reguliariai valykite prietaisą minkšta šluoste, kad apsaugotumėte paviršiaus medžiagą nuo nusidėvėjimo.
• Nevalykite prietaiso paviršiaus garais, purškiamu vandeniu, šiurkščiais šveičiamaisiais valikliais ar aštriomis metalinėmis grandyklėmis. Naudokite tik neutralius ploviklius.
• Reguliariai valykite riebalų filtrus (bent kas 2 mėnesius) ir pašalinkite nuo prietaiso riebalų likučius, kad nebūtų gaisro pavojaus.
• Prietaiso vidų valykite šluoste.

2. SAUGOS TAISYKLÈS

2.1 Irengimas

ISPÈJIMAS!

Sužeidimo, elektros smūgio, gaisro, nudegimų arba prietaiso sugadinimo pavojus.

- Šį prietaisą įrengti privalo tik kvalifikuotas asmuo.

• Nejrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateiktomis įrengimo instrukcijomis.

• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.

• Prieš įrengdami prietaisą, nuimkite visas pakuotės, ženklinimo medžiagas ir apsauginę plėvelę.

• Nejrenkite prietaiso sienos nišoje, nebent niša yra skirta šiai paskirčiai.

2.2 Elektros prijungimas

ISPÈJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus privalo atlikti kvalifikuotas elektrikas.
• [sitikinkite, kad parametrai techninių duomenų plokštelėje atitinka maitinimo tinklo elektros vardinius duomenis.
• Jeigu techninių duomenų plokštelėje nėra simbolio ( ), prietaisą reikia jžeminti.
• Visada naudokite tinkamai jrengtą jžemintą saugujį elektros lizdą.
• Pasirūpinkite, kad elektros laidai nesusipainiotų.
• Nenaudokite daugiakanalių adapterių ir ilginamųjų laidų.
• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už maitinimo laido. Visada traukite paėmę už elektros kištuko.
• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.
• Isitikinkite, kad prietaisas tinkamai jrengtas. Dėl atsilaisvinusio ir netinkamo elektros maitinimo laido gnybtas gali jkaisti.
• Prijunkite prietaisą ties įrengimo galu. Įsitikinkite, kad įrengus prietaisą, būtų prieiga prie maitinimo tinklo.

2.3 Naudojimas

ISPÈJIMAS!

Pavojus susižaloti, nudegti arba gauti elektros smūgį.

- Šis prietaisas yra skirtas tik maistui gaminti. Nenaudokite šio prietaiso kitais tikslais.

• Nebandykite pakeisti šio prietaiso techninių savybių.
• Nelieskite prietaiso drėgnomis rankomis arba jei prietaisas liečiasi su vandeniu.
• Naudokite tik kartu prietaisu tiekiamus priedus.
• Kaitindami riebalus ir aliejų, būkite atsargūs, kad liepsna arba įkaitę daiktai jų neuždegtų.
• Nenaudokite neuždengtų elektrinių grillių.
• Nenaudokite prietaiso daiktams laikyti.
• Nenaudokite didinamujų stiklų, žiūronų ar panašių optinių prietaisų tiesiogiai žiūrėti į prietaiso lemputes.
• Jei prietaisas veikia su kitais prietaisais, didžiausias susidaręs slėgis neturi viršyti 4 Pa (4x10-5 baro).

2.4 Techninė priežiūra

• Dėl prietaiso remonto kreipkitės i įgaliotajį techninės priežiūros centra. Naudokite tik originalias atsargines dalis.
• Šio gaminio viduje esanti (-čios) lemputė (-ės) ir atskirai parduodamos atsarginės lemputės: Šios lemputės turi atlaikyti ekstremalias fizines sąlygas buitiniuose prietaisuose, pavyzdžiui, temperatūrą, vibraciją, drėgme, arba yra skirtos informuoti apie prietaiso veikimo būseną. Jos néra skirtos naudoti kitoms paskirtims ir netinka patalpoms apšviesti.

2.5 Išmetimas

JSPĖJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai utilizuoti prietaisą, susisiekite su atitinkama savivaldybės įstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite jį.

3. IRENGIMAS

ISPÈJIMAS!

Žr. saugos skyrius.

3.1 Irengimo instrukcija

Visa informacija apie prietaiso jrengimą rasite atskiroje jrengimo brošiūroje.

4. GAMINIO APRAŠYMAS

4.1 Valdymo skydelio apžvalga

011 2 3 🍴 ⬣️ 65

Funkcija Aprašymas

1

Pirmas greitis / išjungta [sijungia pirmas ventiliatoriaus greitis. Antru paspaudimu prietaisas iš-jungiamas.

2

Antras greitis [sijungia antras ventiliatoriaus greitis.

3

Trečias greitis [sijungia trečias ventiliatoriaus greitis.

4

Didžiausias greitis [sijungia didžiausias variklio greitis.

5

Įspėjimas dėl filtro Primena, kad reikia pakeisti arba išvalyti anglies filtrą, taip pat išvalyti riebalų filtrą.

6

Lemputė Ijungia ir išjungia apšvietimą.

5. KASDIENIS NAUDOJIMAS

5.1 Garų rinktuvo naudojimas

Patikrinkite rekomenduojamą greitį pagal toliau pateiktą lentelę.

0|1

Kai šildote maistą ar ruošiate uždengtuose puoduose.

2

Kai ruošiate maistą uždengtuose puoduose ant kelių kaitviečių arba degiklių, arba kepate ant ne-didelės kaitros.

3

Kai verdate ir kepate daug maisto neuždengę puodu ir keptuvių dangčiais, vienu metu gaminate ant kelių kaitviečių arba degiklių.

Kai verdate ir kepate daug maisto neuždengę puodų ir keptuvių, aplinkoje daug drėgmės. Po 5 minučių gražinama ankstesnė prietaiso nuostata.

i

Baigę ruošti maistą garų rinktuva palikite veikiantį maždaug 15 minučių.

i

Valdymo skydelis yra jutiklinis laukas. Jei norite jjungti gartraukį, palieskite simbolį esantį viduryje ir palaikykite bent 1 sekundę.

Jei norite naudoti :

1. Norėdami jungti prietaisą paspauskite 0|1 simbolį.

Dabar galite aktyvuoti funkcijas.

1. Norėdami aktyvuoti funkciją palieskite simbolį.

i

Gartraukio apšvietimas veikia nepriklausomai nuo kitų gartraukio funkciju. Jeigu norite jungti maisto gaminimo paviršiaus apšvietimą, palieskite

Norėdami išjungti prietaisą, dar kartą paspauskite simbolį.

5.2 Hob ^2 Hood funkcija

Tai automatinė funkcija, kuri sujungia kaitlentę su gartraukiu. Viryklė ir gartraukis turi infraraudonųjų spindulių signalų perdavimo-priėmimo sistemas. Ventiliatoriaus sukimosi greitis priklauso nuo pasirinkto režimo ir ant viryklės esančio labiausiai įkaitusio indo temperatūros. Ventiliatorių galite valdyti ir rankomis, reguliuodami kaitlentėje. Funkciją galima aktyvinti kaitlentės skydelyje.

i

Daugiau informacijos, kai naudoti funkcija rasite kaitlentės naudotojo vadove.

5.3 Didžiausio variklio greičio aktyvinimas

Jei paliesite įvariklis didžiausiu greičiu veiks 5 min. Po to prietaisas grįžta prie ankstesnių greičio nuostatų.

i

Kai funkcija jungta, papildomas palietimas neturi jokio poveikio.

5.4 Íspėjimas dėl filtro

lspėjamasis signalas nurodo, kad laikas pakeisti arba išvalyti anglies ir riebalų filtrą. Jeigu riebalų filtrą reikia valyti, filtro indikatorius ůsijungs 30 sekundžių. Jeigu anglies filtrą reikia pakeisti arba valyti, filtro indikatorius ůmirksės 30 sekundžių.

i

Riebalų filtro valymas aprašytas skyriuje „Valymas ir priežiūra“.

i

Anglies filtro valymas ir keitimas aprašyti skyriuje „Valymas ir priežiūra“.

Jeigu norite atkurti funkcija, 3 sekundes palaikykite paspaude

Norėdami jjungti arba išjungti funkcija:

1. Ijunkite valdymo skydelj. Pasirūpinkite, kad skydelis būtų ijungtas.
2. Jeigu norite ijungti funkcija, 3 sekundes palaikykite paspaude 🚙️.
   Jeigu funkcija jjungta, penkis kartus sumirksės filtro piktograma
3. Jeigu norite išjungti funkcija, 3 sekundes palaikykite paspaudę 🚙️.
   Jei funkcija išjungta, filtro piktograma švies 4 sekundes.

6. VALYMAS IR PRIEŽIŪRA

6.1 Pastabos dèl valymo

Valymo priemonės

Nenaudokite šveičiamuju valymo priemonių ir šepečių.

Prietaiso paviršių valykite minkšta šluoste ir šiltu vandeniu su švelniu plovikliu.

Po maisto ruošimo kai kurios prietaiso dalys gali būti karštos. Norint apsaugoti nuo démių, prietaisą reikia atvėsinti ir nusausinti švaria šluoste ar popieriniais rankšluosčiais.

Dèmes valykite švelniu plovikliu.

Pasirūpinkite, kad garų rinktuvas būtų švarus

Valykite prietaisą ir riebalų filtrus kiekvieną mėnesį. Rūpestingai išvalykite riebalus iš prietaiso vidaus ir nuo riebalų filtrų. Riebalų kaupimasis ar kiti likučiai gali sukelti gaisrą. Kai įsijungia filtro pranešimas, laikykitės priedų valymo instrukcijų. Žr. skyriaus „Kasdienis naudojimas“ skyreli „Filtro pranešimas“.

Riebalų filtrus galima plauti indaplovėje. Indaplovėje pasirinkite žemą temperatūrą ir trumpą ciklą. Riebalų filtras gali pakeisti spalva, tačiau prietaiso veikimui tai įtakos neturi.

Anglies filtras

Anglies filtro prisotinimo trukmė skiriasi, priklausomai nuo gaminimo tipo ir riebalų filtro valymo reguliarumo.

6.2 Riebalų filtro valymas

Yra du riebalų filtrai. Vienas sumontuotas prietaiso apačioje, o kitas – priekyje.

Filtrai yra pritvirtinti fiksatoriais kitoje pusėje.

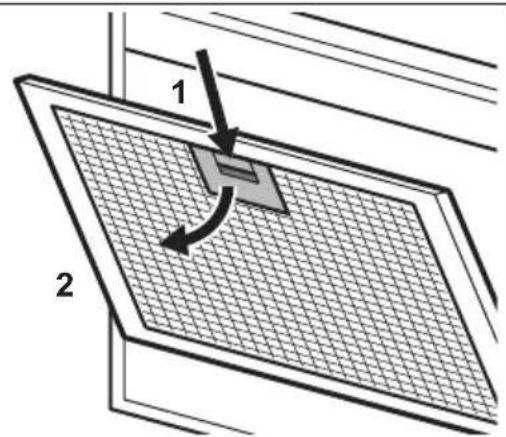

Norėdami išvalyti filtrą:

1. patraukite dangtelj, kad ji atidarytumete.

1. Paspauskite ant riebalų filtro esanti fiksatorių (1).

1 2

1. Šiek tiek pakreipkite filtro priekį žemyn (2) ir patraukite.

Su visais filtrais kartokite pirmus du veiksmus.

1. Filtrus išplaukite švelnia kempine ir neutraliu plovikliu arba indaplovėje.

i

Indaplovėje pasirinkite žemą temperatūrą ir trumpą ciklą. Riebalų filtras gali pakeisti spalvą, tačiau prietaiso veikimui tai įtakos neturi.

1. Norėdami vėl sumontuoti filtrus atlikite pirmus du veiksmus atvirkščia tvarka. Jei reikia, kartokite šiuos veiksmus su visais filtrais.

6.3 Anglies filtro keitimas – pasirinktinai

ISPÈJIMAS!

Anglies filtro negalima plauti!

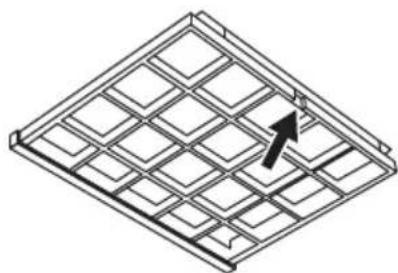

Norėdami pakeisti filtrą:

1. Išimkite riebalų filtrus iš prietaiso.
   Šiame skyriuje žr. „Riebalų filtro valymas“.
2. ľspauskite priekinį kraštą į angą, filtro apatinės dalies link. Šiek tiek paverskite filtro priekį žemyn. Ten yra du anglies filtrai. Vienas sumontuotas prietaiso apačioje, o kitas – priekyje.

1. Norėdami įdėti naują filtrą, atlikite tuos pačius veiksmus atvirkščia tvarka. Filtrus reikia keisti bent kas keturis mėnesius.

6.4 Lemputės keitimas

Šis prietaisas pristatomas su diodine lempute. Šią dalį gali pakeisti tik technikas. Trikties atveju skaitykite „Priežiūra“ skyriuje „Saugos taisyklės“.

7. TRIKČIŲ ŠALINIMAS

ISPĖJIMAS!

Žr. saugos skyrius.

7.1 Ka daryti, jeigu...

Sutrikimas Galima priežastis Veiksmai

Nepavyksta ijungti prietaiso. Prietaisas neprijungtas arba netin-kamai prijungtas prie maitinimo tinklo.		Patikrinkite, ar prietaisas tinkamai prijungtas prie elektros tinklo.
Nepavyksta ijungti prietaiso. Perdegė saugiklis. Patikrinkite, ar veikimas sutriko dėlsaugiklio. Jeigu saugiklis pakartotinai perdega, kreipkitės į kvalifikuotą elektrika.
Neveikia lemputė. Perdegusi lemputė. Pakeiskite lemputę. Žr. skyrių „Valymas ir priežiūra“
Prietaisas nepakankamai sugeria garus.	Netinkamos variklio apsukos garų kiekiui.	Pakeiskite variklio apsukas.
Įsijungė filtro įspėjimo signalo indikatorius	Įsijungė filtro įspėjimo signalas. Riebalų filtrą reikia išvalyti arba anglies filtrą (pasirenkamai) reikia pakeisti arba valyti.	Žr. skyriaus „Kasdienis naudojimas“ skyreli „Filtro pranešimas“.

8. APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu ĉlšmeskite pakuotę i atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį i vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.
