Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZFV619K
Strömförsörjning	220-240 V / 50-60 Hz
Antal hastigheter	4 (1:a, 2:a, 3:e, max)
Funktion Hob²Hood	Ja, automatisk anslutning med kompatibel häll
Belysning	Inbyggd LED, byte av tekniker
Fettfilter	2 metallfilter som kan diskas i diskmaskin (kort cykel, låg temperatur)
Kolfilter (valfritt)	Byt var 4:e månad, går inte att tvätta
Kontroll	Pekskärm, med filterpåminnelse
Installationstyp	Väggmonterad eller inbyggd, utomhusavluftning eller recirkulation
Minsta avstånd mellan häll och fläkt	65 cm
Material	Rostfritt stål
Garanti	2 år
Underhåll	Månadsrengöring av fettfilter, mjuk trasa och milt rengöringsmedel
Säkerhet	Automatisk avstängning efter 5 minuter i maxhastighet, flammsskydd
Medföljande tillbehör	Fettfilter, fästskruvar, installationsanvisning
Elanslutning	Måste utföras av en kvalificerad fackman
Användning	Hushåll, inomhus

Vanliga frågor - ZFV619K ZANUSSI

Hur rengör man fettfiltren på fläkten Zanussi ZFV619K?

Fettfiltren rengörs i diskmaskin på en kort cykel med låg temperatur, eller för hand med en svamp och ett icke-slipande rengöringsmedel. De bör rengöras minst en gång i månaden eller när filterindikatorn tänds.

När ska kolfiltret bytas?

Kolfiltret (valfritt) måste bytas var 4:e månad, eller oftare beroende på användning. Det går inte att tvätta. Följ instruktionerna i medföljande manual.

Hur byter man LED-lampan på fläkten?

LED-lampan är inbyggd och kan endast bytas av en auktoriserad tekniker. Vid fel, kontakta service.

Hur använder man funktionen Hob²Hood?

Denna funktion kopplar automatiskt fläkten till en kompatibel häll. Fläktens hastighet justeras efter temperaturen på den hetaste kastrullen. Aktivera från hällen.

Vad gör man om filterindikatorn tänds?

Indikatorn visar att fettfiltret behöver rengöras (om det blinkar i 30 sekunder) eller att kolfiltret behöver bytas/rengöras (om det lyser i 30 sekunder). Efter underhåll, återställ genom att trycka på filterknappen i 3 sekunder.

Vad är minimiavståndet mellan hällen och fläkten?

Minimiavståndet är 65 cm, om inte annat anges i hällens installationsanvisning.

Hur aktiverar man maxhastigheten?

Tryck på symbolen för maxhastighet. Fläkten går på full effekt i 5 minuter och återgår sedan till föregående inställning.

Kan jag använda fläkten utan att ansluta den till en utomhusavluftning?

Ja, i recirkulationsläge med ett valfritt kolfilter. Luften filtreras och förs tillbaka in i rummet. Se till att följa lokala bestämmelser.

Min apparat tänds inte, vad gör jag?

Kontrollera att fläkten är korrekt ansluten och att säkringen inte har löst ut. Om problemet kvarstår, kontakta en kvalificerad elektriker.

Hur rengör man utsidan av fläkten?

Använd en mjuk trasa, ljummet vatten och ett milt rengöringsmedel. Använd inte slipande produkter, metallskrapor eller ångrengörare.

BRUKSANVISNING ZFV619K ZANUSSI

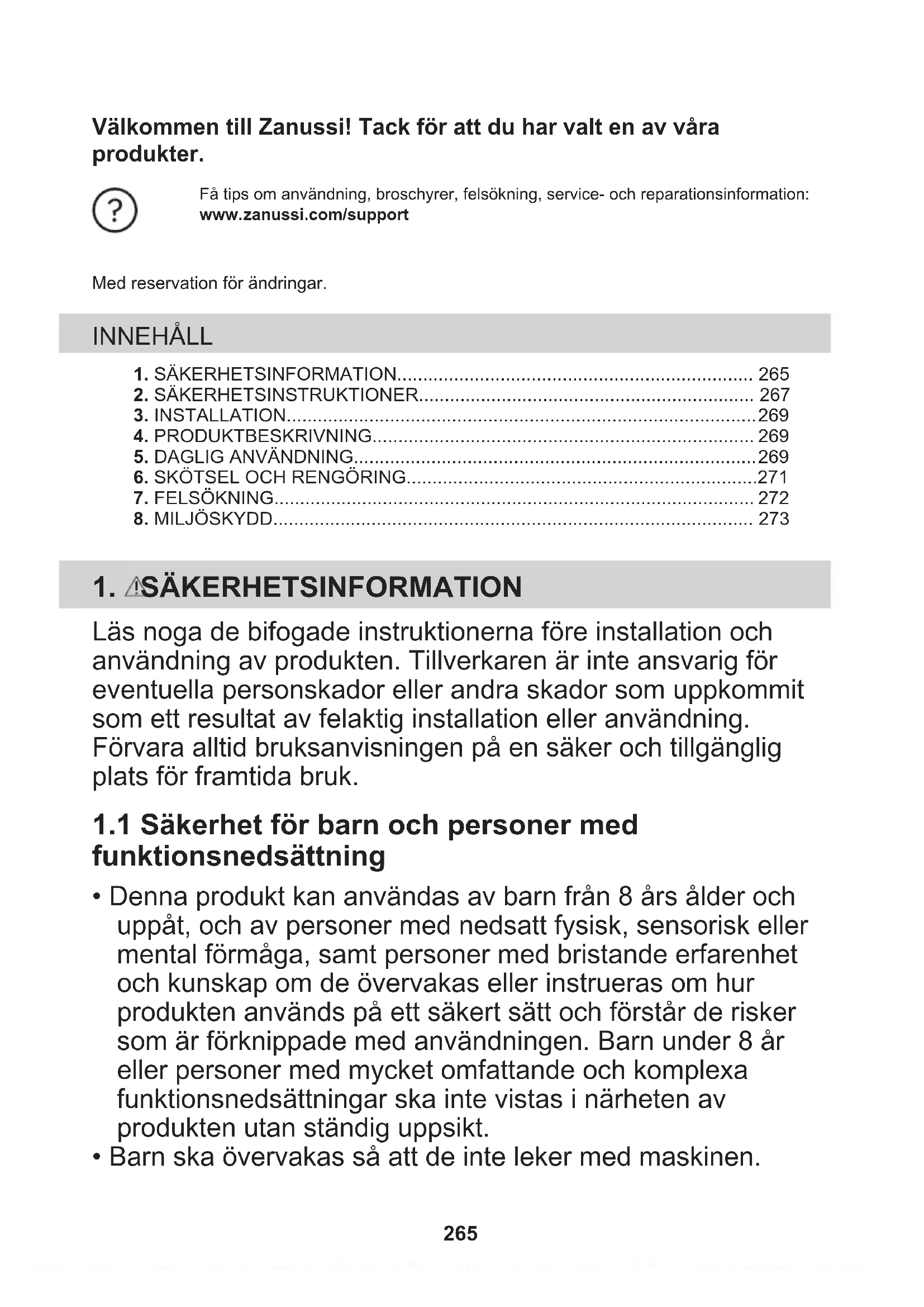

SV Bruksanvisning | Spisfläkt 265

Välkommen till Zanussi! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.zanussi.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 265
2. SÄKERHETSINSTRUKTIONER.... 267
3. INSTALLATION....269
4. PRODUKTBESKRIVNING....269
5. DAGLIG ANVÄNDNING....269
6. SKÖTSEL OCH RENGÖRING....271
7. FELSÖKNING....272
8. MILJÖSKYDD....273

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska övervakas så att de inte leker med maskinen.

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avständ när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hållar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

- Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

- FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.

- Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

- WARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

- Använd inte lim för att sätta fast produkten.

- Minsta avstånd mellan hållens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hällen.

- Utsläpp av luft måste följa lokala myndigheter föreskrifter.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

• Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).
• När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.
• Kontrollera så att du inte skadar nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för fränkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.
• Flambera inte under produkten.
• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.
• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.
• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.
• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.
• Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen ( ) file finns på märkplåten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade kablar kan orsaka överhettning i kopplingsplinten.
• Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.
• Ändra inte produktens specifikationer.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

4.1 Översikt av kontrollpanelen

011 2 3 65

Funktion Beskrivning

1

Lägsta hastighet/av Motorn växlar till första hastighetsnivån. En andra tryckning stänger av produkten.

2

Andra hastigheten Motorn växlar till andra hastighetsnivån.

3

Tredje hastigheten Motorn växlar till tredje hastighetsnivån.

4

Maximal hastighet Motorn växlar till maximal hastighetsnivå.

5

Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret.

6

Lampa Tända och släcka lamporna.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

0|1

Under uppvärmning av mat, vid tillagning under lock.

2

Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.

3

Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

Under kokning, stekning av stora mängder mat utan lock, mycket fukt. Efter 5 minuter återgår produkten till föregående inställning.

i

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

i

Kontrollpanelen är ett sensorfält. För att använda fläkten, vidrör symbolen exakt i mitten i minst 1 sekund.

Använda fläkten:

1. Sätt på produkten genom att trycka på 0|1-symbolen.

Du kan nu aktivera funktionerna.

1. För att aktivera funktionen, tryck på symbolen.

i

Spisfläktens belysning fungerar oberoende av andra funktioner. Rör vid

för att tända fläktens belysning.

För att stänga av produkten, tryck på 011 symbolen en gång till.

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hållens kontrollpanel.

i

För mer information om hur man använder funktionen, se hållens användarmanual.

5.3 Aktivera maximal motorhastighet

När du trycker på ,startar maximal motorhastighet i 5 minuter. Därefter återgår produkten till föregående inställning.

i

När funktionen är påslagen och om du trycker ytterligare på, har det ingen effekt.

5.4 Filtermeddelande

Filtervarningen påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret. Filterindikatorn öyser i 30 sekunder om fettfiltret måste rengöras.

Filterindikatorn 📄linkar i 30 sekunder om kolfiltret måste bytas eller rengöras.

i

Se rengöring av fettfiltret i kapitlet underhåll och rengöring.

i

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring.

Återställ larmet genom att peka på 3 sekunder.

Så här aktiverar eller avaktiverar du funktionen:

1. Slå på kontrollpanelen. Kontrollera att panelen är aktiverad.

2. Aktivera funktionen genom att peka på i 3 sekunder.

Om funktionen är avaktiverad blinkar filtersymbolen ⚙em gånger.

1. Avaktivera funktionen genom att peka på

i 3 sekunder.

Om funktionen är inaktiverad lyser filterikonen

i i 4 sekunder.

6. SKÖTSEL OCH RENGÖRING

6.1 Rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt diskmedel.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermeddelandet i kapitlet Daglig användning.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

Det finns två fettfilter. Ett som sitter undertill och det andra framtill på produkten.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Öppna höljet genom att dra i det.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven (1).

1 2

1. Luta filtrets framkant något nedåt (2) och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret – tillval

WARNING!

Kolfiltret kan inte tvättas!

Se broschyren som medföljer filtret.

För att byta filtret:

1. Ta bort fettfiltren från maskinen.
   Se "Rengöring av fettfiltret" i det här kapitlet.
2. Tryck in framkanten i spåret mot den nedre delen av filtret. Luta filtrets

framsida något nedåt. Det finns två kolfilter. Ett som sitter undertill och det andra framtil på produkten.

1. Utför proceduren i omvänd ordning när du ska installera ett nytt filter. Under alla omständigheter måste filtren bytas minst var fjärde månad.

6.4 Byte av LED-lampa

Produkten levereras med en LED-lampa. Denna del får endast bytas av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Du kan inte aktivera maskinen. Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.		Kontrollera att ugnen är korrekt an-sluten till strömförsörjningen.
Du kan inte aktivera maskinen. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elekt-riker.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan. Se kapitlet "Under-håll och rengöring".
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte tillräcklig för ångorna.	Ändra motorns hastighet.
Indikatorn för filterlarmet påslagen.	Filterlarmet är påslaget. Fellfiltret måste rengöras eller så måste kol-filtret (om sådant finns) bytas eller rengöras.	Se Filtermeddelandet i kapitlet "Daglig användning".

8. MILJÖSKYDD

Återvinn material med symbolen ⚫ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

5.4 Filtre bildirimi
