ZFV619K - Kuhinjska napa ZANUSSI - Brezplačna navodila za uporabo

Tip izdelka	Kuhinjska napa
Znamka	Zanussi
Model	ZFV619K
Napajanje	220-240 V / 50-60 Hz
Število hitrosti	4 (1., 2., 3., najvišja)
Funkcija Hob²Hood	Da, samodejna povezava s kompatibilno kuhalno ploščo
Osvetlitev	Vgrajena LED, zamenjava s strani serviserja
Filtri za maščobe	2 kovinska filtra, pralna v pomivalnem stroju (kratek cikel, nizka temperatura)
Ogleni filter (neobvezen)	Zamenjava vsake 4 mesece, ni pralen
Upravljanje	Na dotik, z obvestilom o filtru
Vrsta namestitve	Stenska ali vgradna, odvod na prosto ali recirkulacija
Najmanjša razdalja med kuhalno ploščo in napo	65 cm
Material	Nerjavno jeklo
Garancija	2 leti
Vzdrževanje	Mesečno čiščenje filtrov za maščobe, mehka krpa in blag detergent
Varnost	Samodejni izklop po 5 minutah pri najvišji hitrosti, zaščita pred plamenom
Priloženi dodatki	Filtri za maščobe, pritrdilni vijaki, navodila za namestitev
Električni priključek	Mora opraviti usposobljen strokovnjak
Uporaba	Gospodinjsko, notranja uporaba

Pogosto zastavljena vprašanja - ZFV619K ZANUSSI

Kako očistiti filtre za maščobe pri napi Zanussi ZFV619K ?

Filtre za maščobe se čistijo v pomivalnem stroju na kratkem ciklu pri nizki temperaturi ali ročno z gobico in neabrazivnim detergentom. Čistiti jih je treba vsaj enkrat na mesec ali ko zasveti indikator filtra.

Kdaj je treba zamenjati ogleni filter?

Ogleni filter (neobvezen) je treba zamenjati vsake 4 mesece ali pogosteje glede na uporabo. Ni pralen. Sledite navodilom, priloženim filtru.

Kako zamenjati LED žarnico na napi?

LED žarnica je vgrajena in jo lahko zamenja le pooblaščeni serviser. V primeru okvare kontaktirajte servisno službo.

Kako uporabljati funkcijo Hob²Hood?

Ta funkcija samodejno poveže napo s kompatibilno kuhalno ploščo. Hitrost ventilatorja se prilagaja temperaturi najbolj vroče posode. Aktivirajte jo na kuhalni plošči.

Kaj storiti, če zasveti indikator filtra?

Indikator pomeni, da je treba očistiti filter za maščobe (če utripa 30 sekund) ali zamenjati/očistiti ogleni filter (če sveti 30 sekund). Po vzdrževanju ponastavite s pritiskom na gumb filtra za 3 sekunde.

Kakšna je najmanjša razdalja med kuhalno ploščo in napo?

Najmanjša razdalja je 65 cm, razen če navodila za namestitev kuhalne plošče določajo drugače.

Kako aktivirati najvišjo hitrost motorja?

Pritisnite simbol najvišje hitrosti. Napa deluje s polno močjo 5 minut, nato se vrne na prejšnjo nastavitev.

Ali lahko napo uporabljam brez priključitve na zunanji odvod?

Da, v načinu recirkulacije z neobveznim oglenim filtrom. Zrak se filtrira in vrne v prostor. Prepričajte se, da upoštevate lokalne predpise.

Naprava se ne vklopi, kaj storiti?

Preverite, ali je napa pravilno priključena in ali varovalka ni sprožila. Če težava ostaja, pokličite usposobljenega električarja.

Kako očistiti zunanjost nape?

Uporabite mehko krpo, toplo vodo in blag detergent. Ne uporabljajte abrazivnih izdelkov, kovinskih strgal ali parnih čistilnikov.

NAVODILA ZA UPORABO ZFV619K ZANUSSI

Pozdravljeni pri podjetju Zanussi! Zahvaljujemo se vam, da ste izbrali našo napravo.

Pridobitev nasvetov glede uporabe, brošure, odpravljanje težav, servisne informacije in informacije glede popravil:

Pred namestitvijo in uporabo naprave natančno preberite priložena navodila. Proizvajalec ni odgovoren za poškodbe ali škodo, nastalo zaradi nepravilne namestitve ali uporabe.

Navodila vedno shranite na varnem in dostopnem mestu za poznejšo uporabo.

1.1 Varnost otrok in ranljivih oseb

• To napravo lahko otroci od osmega leta naprej ter osebe z zmanjšanimi telesnimi, čutnimi ali razumskimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja uporabljajo le pod nadzorom ali će so dobile ustrezna navodila glede varne uporabe naprave in će se zavedajo nevarnosti, ki obstajajo. Otroci, mlajši od osem (8) let, ter osebe z visoko stopnjo invalidnosti se ne smejo približevati napravi, će niso pod nenehnim nadzorom.
• Otroci morajo biti pod nadzorom, da se z napravo ne igrajo.

• Vso embalažo hranite zunaj dosega otrok in jo ustrezno zavrzite.

• Med delovanjem naprave zagotovite, da so otroci in hišni ljubljenčki dovolj oddaljeni od nje.

• Otroci ne smejo izvajati čiščenja in uporabniškega vzdrževanja naprave, će ni zagotovljen nadzor.

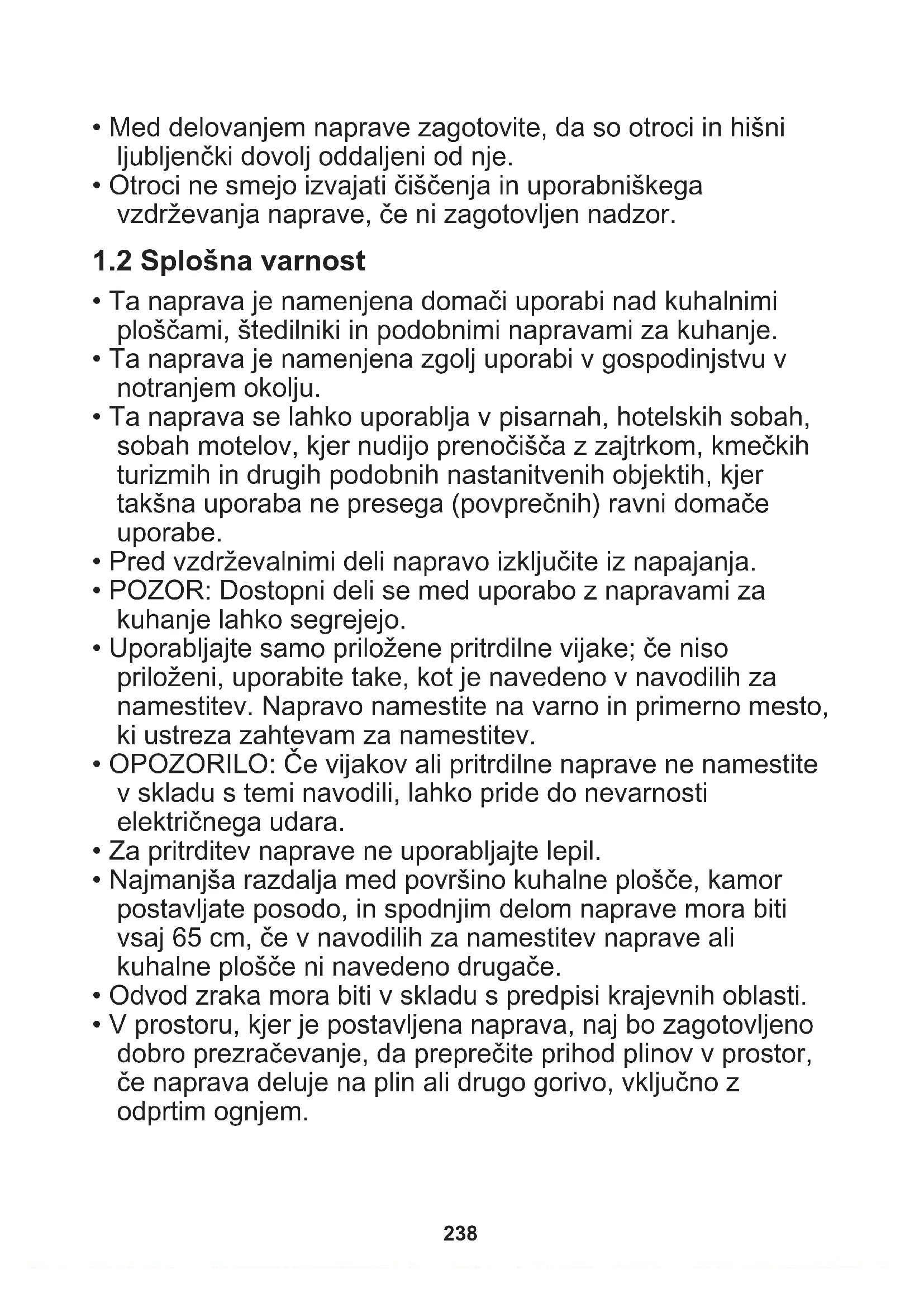

1.2 Splošna varnost

• Ta naprava je namenjena domači uporabi nad kuhalnimi ploščami, štedilniki in podobnimi napravami za kuhanje.
• Ta naprava je namenjena zgolj uporabi v gospodinjstvu v notranjem okolju.
- Ta naprava se lahko uporablja v pisarnah, hotelskih sobah, sobah motelov, kjer nudijo prenočišča z zajtrkom, kmečkih turizmih in drugih podobnih nastanitvenih objektih, kjer takšna uporaba ne presega (povprečnih) ravni domače uporabe.
- Pred vzdrževalnimi deli napravo izključite iz napajanja.
- POZOR: Dostopni deli se med uporabo z napravami za kuhanje lahko segrejejo.
- Uporabljajte samo priložene pritrdilne vijake; če niso priloženi, uporabite take, kot je navedeno v navodilih za namestitev. Napravo namestite na varno in primerno mesto, ki ustreza zahtevam za namestitev.
- OPOZORILO: Če vijakov ali pritrdilne naprave ne namestite v skladu s temi navodili, lahko pride do nevarnosti električnega udara.
- Za pritrditev naprave ne uporabljajte lepil.
- Najmanjša razdalja med površino kuhalne plošče, kamor postavljate posodo, in spodnjim delom naprave mora biti vsaj 65 cm, če v navodilih za namestitev naprave ali kuhalne plošče ni navedeno drugače.
- Odvod zraka mora biti v skladu s predpisi krajevnih oblasti.
- V prostoru, kjer je postavljena naprava, naj bo zagotovljeno dobro prezračevanje, da preprečite prihod plinov v prostor, će naprava deluje na plin ali drugo gorivo, vključno z odprtim ognjem.

• Prepričajte se, da prezračevalne odprtine niso blokirane in da zraka, ki se je nabral v napravi, ne potisne v odvodni kanal za dim in paro iz drugih naprav (osrednjega ogrevalnega sistema, termosifonov, grelnikov vode itd.).
• Ko naprava deluje z drugimi napravami, najvišja stopnja vakuuma v prostoru ne sme preseči 0,04 mbar.
• Pazite, da ne poškodujete priključnega kabla. Za zamenjavo poškodovanega kabla se obrnite na naš pooblaščeni servisni center ali električarja.
• Če je naprava priključena neposredno na napajanje, mora imeti električna napeljava izolacijsko napravo, ki omogoča odklop naprave iz električnega omrežja na vseh polih. Celoten odklop mora biti v skladu s pogoji, navedenimi v kategoriji prenapetosti III. Oprema za odklop mora biti vgrajena v fiksno ožičenje v skladu s predpisi za ožičenje.
• Ne flambirajte pod napravo.
• Ne uporabljajte za odvajanje nevarnih ali eksplozivnih materialov in hlapov.
• Napravo redno čistite z mehko krpo, da preprečite poškodbe materiala na površini.
• Za čiščenje površine naprave ne uporabljajte parnega čistilnika, vodnega pršca, grobih čistilnih sredstev ali ostrega kovinskega strgala. Uporabljajte samo nevtralna čistilna sredstva.
• Redno čistite maščobne filtre (vsaj na dva meseca) in odstranjujte ostanke maščobe z naprave, da preprečite nevarnost požara.
• Notranjost naprave čistite s krpo.

2. VARNOSTNA NAVODILA

2.1 Namestitev

OPOZORILO!

Nevarnost telesnih poškodb, električnega udara, požara, opeklin ali poškodb naprave.

• To napravo lahko namesti le strokovno usposobljena oseba.
• Ne nameščajte ali uporabljajte poškodovane naprave.

• Upoštevajte navodila za namestitev, priložena napravi.

• Pri premikanju naprave bodite pazljivi, ker je težka. Vedno uporabljajte zaščitne rokavice in priloženo obutev.

• Pred namestitvijo naprave odstranite vso embalažo, etikete in zaščitno folijo.
• Odvajanje zraka ne sme biti speljano v zidno odprtino, razen će je temu namenjena.

2.2 Električna povezava

OPOZORILO!

Nevarnost požara in električnega udara.

• Električno priključitev mora opraviti usposobljen električar.
• Preverite, ali so parametri s ploščice za tehnične navedbe združljivi z električno napetostjo omrežja.
• Če na ploščici za tehnične navedbe ni simbola (☐) morate napravo ozemljiti.
• Vedno uporabite pravilno nameščeno varnostno vtičnico.
• Priključni kabel se ne sme zaplesti.
• Ne uporabljajte razdelilnikov in podaljškov.
• Če je omrežna vtičnica zrahljana, ne vtikajte vtiča.
• Ne vlecite za električni priključni kabel, če želite izključiti napravo. Vedno povlecite za vtič.
• Zaščita pred udarom električnega toka izoliranih delov in delov pod električno napetostjo mora biti pritrjena tako, da je ni mogoče odstraniti brez orodja.
• Naprava mora biti nameščena pravilno. Slabo pritrjen in napačen priključni kabel lahko povzroči pregrevanje priključka.
• Napravo priključite po koncu postopka nameščanja. Poskrbite, da bo vtič dosegljiv tudi po namestitvi.

2.3 Uporaba

OPOZORILO!

Nevarnost poškodbe, opeklin in električnega udara.

- Ne uporabljajte odprtih električnih žarov.

- Naprave ne uporabljajte kot površino za odlaganje.

- S povečevalnimi stekli, daljnogledi ali podobnimi optičnimi napravami ne glejte neposredno v luč naprave.

- Če naprava deluje z drugimi napravami, največji tlak ne sme preseči 4 Pa (4x10–5 bar).

2.4 Storitve

• Za popravilo naprave se obrnite na pooblaščeni servisni center. Uporabljajte samo originalne nadomestne dele.
• O žarnicah v izdelku in nadomestnih žarnicah, ki se prodajajo ločeno: Te žarnice so zasnovane za ekstremne pogoje v gospodinjskih aparatih, kot so izjemne temperature, vibracije in vlažnosti, ali za sporočanje informacij o delovanju aparata. Niso namenjene za uporabo drugje in niso primerne za sobno razsvetljavo v gospodinjstvu

2.5 Odlaganje

OPOZORILO!

Nevarnost poškodbe ali zadušitve.

• Za informacije o pravilnem odlaganju naprave se obrnite na občinsko upravo.
• Napravo izključite iz napajanja.
• Odrežite električni priključni kabel tik ob napravi in napravo zavrzite.

3. NAMESTITEV

OPOZORILO!

Oglejte si poglavja o varnosti.

3.1 Navodila za namestitev

Za celotne informacije o nameščanju naprave si oglejte dodatna navodila za namestitev.

4. OPIS IZDELKA

4.1 Pregled upravljalne plošče

011 2 3 65

Funkcija Opis

1

Prva hitrost/Izklop Motor se preklopi na prvo stopnjo hitrosti. Z drugim pritiskom izklopite napravo.

2

Druga hitrost Motor se preklopi na drugo stopnjo hitrosti.

3

Tretja hitrost Motor se preklopi na tretjo stopnjo hitrosti.

4

Največja hitrost Motor preklopi na največjo hitrost.

5

Opozorilo za filter Opozarja na menjavo ali čiščenje oglenega filtra in čiščenje maščobnega filtra.

6

Žarnica Vklopi in izklopi luči.

5. VSAKODNEVNA UPORABA

5.1 Uporaba nape

Preverite priporočeno hitrost glede na spodnjo razpredelnico.

0|1

Med segrevanjem hrane, kuhanjem s pokrito posodo.

2

Med kuhanjem s pokrito posodo na več kuhališčih ali gorilnikih, nežnim cvrenjem.

3

Med vrenjem in pečenjem večje količine hrane brez pokrova, kuhanjem na več kuhališćih ali gorilnikih.

Med vrenjem in pečenjem večje količine hrane brez pokrova, pri veliki vlažnosti. Po 5 minutah se naprava vrne na predhodno nastavitev.

i

Priporočljivo je, da po kuhanju pustite napo delovati približno 15 minut.

i

Nadzorna plošča je senzorsko polje. Za upravljanje nape se za vsaj eno sekundo dotaknite simbola natanko na sredini.

Za upravljanje nape:

1. Napravo vklopite s pritiskom simbola 0|1. Zdaj lahko vklopite funkcije.
2. Za vklop funkcije se dotaknite simbola.

i

Lučka nape deluje neodvisno od drugih funkcij kuhinjske nape. Za osvetlitev kuhalne površine se dotaknite

Za izklop naprave ponovno pritisnite simbol 0|1.

5.2 Hob ^2 Hood funkcija

Je samodejna funkcija, ki poveže kuhalno ploščo s kuhinjsko napo. Kuhalna plošča in napa imata komunikator infrardečega signala. Hitrost ventilatorja se nastavi samodejno glede na nastavitev načina in temperaturo najbolj vroče posode na kuhalni plošči. Ventilator lahko upravljate tudi ročno s kuhalne plošče. Funkcijo lahko vklopite s plošče na kuhalni plošči.

i

Za dodatne informacije o uporabi funkcije si oglejte navodila za uporabo kuhalne plošče.

5.3 Vklop največje hitrosti motorja

Ko se dotaknete ,se za 5 minut vklopi največja hitrost motorja. Po tem se naprava vrne na prejšnje nastavitve hitrosti.

i

Ko je funkcija vklopljena, dodaten dotik tipke 🚙ima učinka.

5.4 Opozorilo za filter

Alarm za filter opozarja na menjavo ali čiščenje oglenega filtra in čiščenje maščobnega filtra. Če je treba očistiti maščobni filter, indikator filtra 30 sekund sveti. Če je treba zamenjati ali očistiti ogleni filter, indikator filtra 30 sekund utripa.

i

Oglejte si »Čiščenje maščobnega filtra« v poglavju Čiščenje in vzdrževanje.

i

Oglejte si »Čiščenje ali zamenjava oglenega filtra« v poglavju Čiščenje in vzdrževanje.

Za ponastavitev funkcije tri sekunde držite

Za aktivacijo ali deaktivacijo funkcije:

1. Vklopite upravljalno ploščo. Prepričajte se, da je plošča vklopljena.
2. Za vklop funkcije tri sekunde držite 🚙️. Če je funkcija vklopljena, ikona filtra ⚙ petkrat utripne .
3. Za izklop funkcije tri sekunde držite 🚗. Če je funkcija izklopljena, se ikona filtra 🌐za 4 sekunde prižge.

6. VZDRŽEVANJE IN ČIŠČENJE

6.1 Opombe o čiščenju

Čistilna sredstva

Ne uporabljajte grobih pomivalnih sredstev in ščetk.

Površino naprave čistite z mehko krpo, toplo vodo in blagim čistilom.

Po kuhanju se lahko nekateri deli naprave močno segrejejo. Da bi preprečili madeže, morate napravo ohladiti in osušiti s čisto krpo ali papirnatimi brisačami.

Madeže očistite z blagim čistilnim sredstvom.

Napravo in maščobne filtre očistite vsak mesec. Z notranjosti in maščobnih filtrov previdno očistite maščobo. Nakopičena maščoba ali drugi ostanki lahko povzročijo požar.

Ko se vklopi opozorilo za filter, upoštevajte navodila za čiščenje pripomočkov. Oglejte si Opozorilo za filter v poglavju Vsakodnevna uporaba.

Maščobne filtre lahko operete v pomivalnem stroju.

Pomivalni stroj morate nastaviti na nizko temperaturo in kratek program. Maščobni filter se lahko razbarva, a to ne vpliva na zmogljivost naprave.

Ogleni filter

Čas nasičenosti oglenega filtra se spreminja glede na vrsto kuhanja in pogostost čiščenja maščobnega filtra.

6.2 Čiščenje maščobnega filtra

Obstajata dva maščobna filtra. En se nahaja pod napravo, drugi pa na sprednji strani naprave.

Filtri so nameščeni s pomočjo sponk in zatičev na nasprotni strani.

Za čiščenje filtra:

1. Povlecite pokrov, da ga odprete.

1. Pritisnite ročico pritrdilne sponke na plošči s filtrom pod napo (1).

1 2

1. Rahlo magnite sprednji del filtra navzdol (2), nato povlecite.

Ponovita prva dva koraka za vse filtre.

1. Filtre očistite z gobico in čistilnim sredstvom, ki niso groba, ali v pomivalnem stroju.

i

Pomivalni stroj morate nastaviti na nizko temperaturo in kratek program. Maščobni filter se lahko razbarva, a to ne vpliva na zmogljivost naprave.

1. Za ponovno namestitev filtrov ponovite prva dva koraka v obratnem zaporedju. Korake ponovite za vse filtre (če obstajajo).

6.3 Zamenjava oglenega filtra - izbirno

OPOZORILO!

Ogleni filter ni pralen!

Oglejte si list, priložen filtru.

Za zamenjavo filtra:

1. Iz naprave odstranite maščobne filtre.
   Oglejte si »Čiščenje maščobnega filtra« v tem poglavju.
2. Pritisnite sprednji rob v reži proti spodnjemu delu filtra. Rahlo nagnite sprednji del filtra navzdol. Obstajata dva oglena filtra. En se nahaja pod napravo, drugi pa na sprednji strani naprave.

1. Za namestitev novega filtra ponovite iste korake v obratnem zaporedju.

V vsakem primeru je treba filtre zamenjati vsaj na štiri mesece.

6.4 Zamenjava žarnice

Ta naprava ima LED-žarnico. Ta del lahko zamenja samo strokovnjak. V primeru kakršnekoli napake si oglejte »Servis« v poglavju »Varnostna navodila«.

7. ODPRAVLJANJE TEŽAV

OPOZORILO!

Oglejte si poglavja o varnosti.

7.1 Kaj storite v primeru ...

Problem Možni vzrok Rešitev

Naprave ni mogoče vklopiti. Naprava ni priključena na napajanje ali je priključena nepravilno.	Preverite, ali je naprava pravilno priključena na napajanje.
Naprave ni mogoče vklopiti. Pregorela je varovalka. Prepričajte se, če ni morda vzrok za okvaro varovalka. Če varovalka večkrat zapored pregori, se obrnite na usposobljenega električarja.
Luč ne deluje. Luč je okvarjena. Zamenjajte žarnico. Oglejte si po- glavje »Vzdrževanje in čiščenje«.
Naprava ne vsrka dovolj hlapov. Hitrost motorja ni zadostna za na- stale hlape.	Spremenite hitrost motorja.
Vklopljen je indikator alarma za filter [IMAGE].	Vklopljen je alarm za filter. Očistiti morate maščobni filter ali pa morate zamenjati ali očistiti ogleni filter (po izbiri).Oglejte si Opozorilo za filter v po- glavju »Vsakodnevna uporaba«.

8. SKRB ZA OKOLJE

Reciklirajte materiale, ki jih označuje simbol 🚙. Embalažo odložite v ustrezne zabojnike za reciklažo. Pomagajte zaščititi okolje in zdravje ljudi ter reciklirati odpadke električnih in elektronskih naprav. Naprav, označenih s

simbolom ne odstranjujte z gospodinjskimi odpadki. Izdelek vrnite na krajevno zbirališče za recikliranje ali se obrnite na občinski urad.
