Tipo di prodotto	Cappa da cucina
Marca	Zanussi
Modello	ZFV619K
Alimentazione	220-240 V / 50-60 Hz
Numero di velocità	4 (1ª, 2ª, 3ª, massima)
Funzione Hob²Hood	Sì, collegamento automatico con piano cottura compatibile
Illuminazione	LED integrato, sostituzione da parte di un tecnico
Filtri antigrasso	2 filtri metallici lavabili in lavastoviglie (ciclo breve, bassa temperatura)
Filtro al carbone (opzionale)	Da sostituire ogni 4 mesi, non lavabile
Comando	Tattile, con notifica filtro
Tipo di installazione	A parete o da incasso, evacuazione esterna o ricircolo
Distanza minima tra piano cottura e cappa	65 cm
Materiale	Acciaio inossidabile
Garanzia	2 anni
Manutenzione	Pulizia mensile dei filtri antigrasso, panno morbido e detergente delicato
Sicurezza	Spegnimento automatico dopo 5 minuti in velocità massima, protezione contro le fiamme
Accessori inclusi	Filtri antigrasso, viti di fissaggio, manuale di installazione
Collegamento elettrico	Deve essere effettuato da un professionista qualificato
Utilizzo	Domestico, interno

Domande frequenti - ZFV619K ZANUSSI

Come pulire i filtri antigrasso della cappa Zanussi ZFV619K?

I filtri antigrasso si puliscono in lavastoviglie con un ciclo breve a bassa temperatura, o a mano con una spugna e un detergente non abrasivo. Devono essere puliti almeno ogni mese o quando la spia del filtro si accende.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone (opzionale) deve essere sostituito ogni 4 mesi, o più spesso in base all'uso. Non è lavabile. Seguire le istruzioni del manuale fornito con il filtro.

Come sostituire la lampadina LED della cappa?

La lampadina LED è integrata e può essere sostituita solo da un tecnico autorizzato. In caso di malfunzionamento, contattare il servizio post-vendita.

Come utilizzare la funzione Hob²Hood?

Questa funzione collega automaticamente la cappa a un piano cottura compatibile. La velocità del ventilatore si regola in base alla temperatura del recipiente più caldo. Attivarla dal piano cottura.

Cosa fare se la spia del filtro si accende?

La spia indica che è necessario pulire il filtro antigrasso (se lampeggia per 30 secondi) o sostituire/pulire il filtro al carbone (se rimane acceso per 30 secondi). Dopo la manutenzione, ripristinare premendo il pulsante del filtro per 3 secondi.

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza minima è di 65 cm, salvo diversa indicazione nel manuale di installazione del piano cottura.

Come attivare la velocità massima del motore?

Premere il simbolo di velocità massima. La cappa funziona a piena potenza per 5 minuti, poi torna all'impostazione precedente.

Posso utilizzare la cappa senza collegarla a un'evacuazione esterna?

Sì, in modalità ricircolo con un filtro al carbone opzionale. L'aria viene filtrata e poi rimessa nella stanza. Assicurarsi di rispettare le normative locali.

Il mio apparecchio non si accende, cosa fare?

Verificare che la cappa sia correttamente collegata e che il fusibile non sia scattato. Se il problema persiste, chiamare un elettricista qualificato.

Come pulire l'esterno della cappa?

Utilizzare un panno morbido, acqua tiepida e un detergente delicato. Non utilizzare prodotti abrasivi, raschietti metallici o pulitori a vapore.

MANUALE UTENTE ZFV619K ZANUSSI

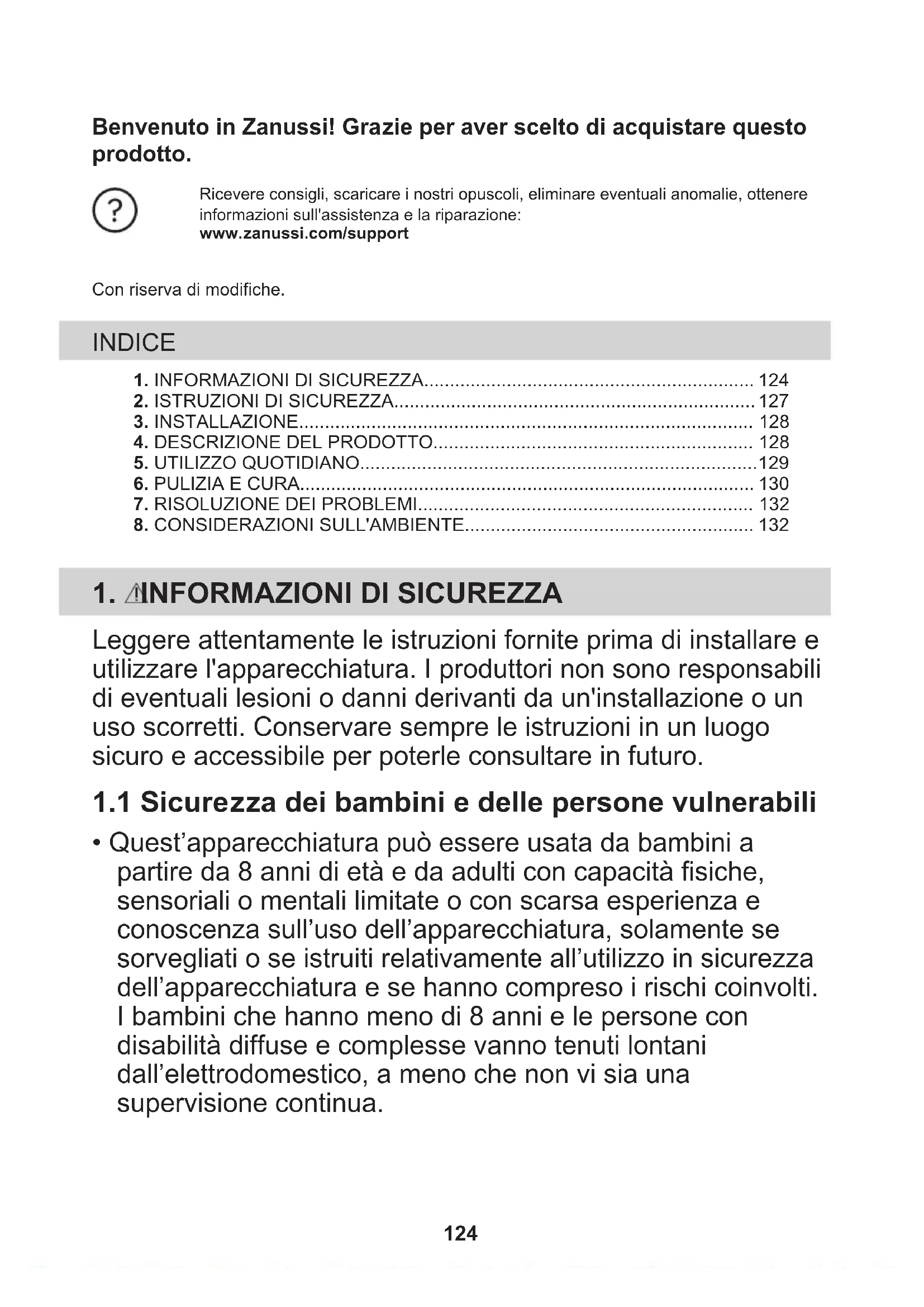

IT Istruzioni per l'uso | Cappa da cucina 124

Per canviar el filtre:

Benvenuto in Zanussi! Grazie per aver scelto di acquistare questo prodotto.

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA.... 124
2. ISTRUZIONI DI SICUREZZA....127
3. INSTALLAZIONE.... 128
4. DESCRIZIONE DEL PRODOTTO.... 128
5. UTILIZZO QUOTIDIANO....129
6. PULIZIA E CURA.... 130
7. RISOLUZIONE DEI PROBLEMI.... 132
8. CONSIDERAZIONI SULL'AMBIENTE.... 132

1. ⚠INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochino con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è stata pensata per un uso domestico sopra a piani cottura, fornelli e dispositivi di cottura simili.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• Prima di qualsiasi intervento di manutenzione, scollegare l'apparecchiatura dalla presa di corrente.
• ATTENZIONE! Le parti accessibili potrebbero surriscaldarsi in fase di utilizzo con le apparecchiature di cottura.
• Servirsi unicamente delle viti di fissaggio fornite in dotazione con l'apparecchiatura; qualora le viti non siano state fornite in dotazione, servirsi di quelle consigliate nelle istruzioni di installazione. Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.
• AVVERTENZA: La mancata installazione delle viti o del dispositivo di fissaggio secondo le presenti istruzioni può comportare rischi elettrici.
• Non usare adesivi per riparare il dispositivo.
• La distanza minima fra la superficie del piano di cottura - sul quale si trovano le pentole - e la parte inferiore dell'apparecchiatura deve essere di almeno 65 cm, salvo

indicazione contraria nelle istruzioni di installazione per l'apparecchiatura o il piano cottura.

• Lo scarico dell'aria deve essere conforme ai regolamenti delle autorità locali.
• Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.
• Verificare che le aperture di ventilazione non siano bloccate e che l'aria raccolta dall'apparecchiatura non venga convogliata in un tubo utilizzato per lo scarico di fumo e vapore da altre apparecchiature apparecchi (impianti di riscaldamento centralizzato, termosifoni, scaldacqua, ecc.).
• Quando l'apparecchiatura si aziona in concomitanza con altri dispositivi, il vuoto generato nella stanza (depressione) non deve superare il valore di 0,04 mbar.
• Accertarsi di non danneggiare il cavo di alimentazione. Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
• Qualora l'apparecchiatura sia collegata direttamente all'alimentazione, l'impianto elettrico deve essere dotato di un dispositivo di isolamento che permetta lo scollegamento dell'apparecchiatura dalla rete su tutti i poli. Lo scollegamento completo deve avvenire in linea con le condizioni indicate nella categoria III di sovratensione. I mezzi per lo scollegamento devono essere incorporati nel cablaggio fisso conformemente alle regole di cablaggio.
• Non cucinare in modalità flambé sotto all'apparecchiatura.
• Non usare per lo scarico di materiali e vapori pericolosi o esplosivi.
• Pulire regolarmente l'apparecchiatura con un panno morbido per evitare il deterioramento dei materiali che compongono la superficie.
  • Non utilizzare pulitori a vapore, spruzzi d'acqua, detergenti abrasivi aggressivi o raschietti metallici affiliati per pulire la

superficie dell'apparecchiatura. Utilizzare solo detergenti neutri.

• Pulire i filtri del grasso a intervalli (con una cadenza almeno bi-mensile) e rimuovere i depositi di grasso dall'apparecchiatura per prevenire il rischio di incendio.
• Servirsi di un panno per pulire l'interno dell'apparecchiatura.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Prima di installare l'apparecchiatura è necessario rimuovere tutto l'imballaggio, l'etichetta e la pellicola protettiva.
• Non installare l'aria di scarico in una cavità a parete, a meno che la cavità non sia progettata a tal fine.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Qualora il simbolo ( ) non sia stampato sulla targhetta, sarà necessario provvedere alla messa a terra del dispositivo.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Evitare che i collegamenti elettrici si aggroviglino.
  • Non utilizzare prese multiple e prolunghe.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
  • Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
• Verificare che l'apparecchiatura sia installata correttamente. Cavi elettrici allentati e non appropriati possono causare un surriscaldamento dei connettori.
• Collegare l'apparecchiatura al termine dell'installazione. Verificare che la fonte di alimentazione rimanga accessibile dopo l'installazione.

2.3 Utilizzo:

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

• L'apparecchiatura è destinata solo alla cottura. Non servirsi dell'apparecchiatura per altri usi.
• Non modificare le specifiche tecniche dell'apparecchiatura.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Utilizzare solo gli accessori forniti con l'apparecchiatura.

• Tenere le fiamme o gli oggetti caldi lontano da grassi e oli in fase di cottura e frittura.
  • Non usare grill elettrici senza protezione.
  • Non usare l'apparecchiatura come superficie di stoccaggio.

• Non usare lenti di ingrandimento, binocoli o dispositivi ottici simili per guardare direttamente la sorgente di illuminazione dell'apparecchiatura.
• Se l'apparecchiatura funziona con altri dispositivi, la pressione sviluppata massima non deve superare 4 Pa (4x10-5 bar).

2.4 Assistenza

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare esclusivamente ricambi originali.
• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute

separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.5 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Istruzioni di installazione

Per informazioni complete sull'installazione dell'apparecchiatura rimandiamo a un libretto di istruzioni separato.

4. DESCRIZIONE DEL PRODOTTO

4.1 Panoramica del pannello di controllo

011 2 3 🍴 ⬣️ 65

Funzione Descrizione
1	Prima velocità / Off Il motore passa al primo livello di velocità. La seconda pressione spe-gne l'apparecchiatura.
2	Seconda velocità Il motore passa al secondo livello di velocità.
3	Terza velocità Il motore passa al terzo livello di velocità.
4	Velocità massima Il motore passa alla velocità massima.
5	Notifica del filtro Ricorda di cambiare o pulire il filtro carbone e pulire il filtro antigrasso.
6	Lampadina Accende e spegne le luci.

5. UTILIZZO QUOTIDIANO

5.1 Uso della cappa

Controllare la velocità consigliata in base alla seguente tabella.

0|1	Durante il riscaldamento del cibo, cucinare con pentole coperte.
2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
3	Mentre vengono bollite o fritte grandi quantità di cibo senza coperchio, cuocendo su più zone di cottura o bruciatori.
	Mentre vengono bollite grandi quantità di cibo senza un coperchio, elevata umidità. Dopo 5 minuti l'apparecchiatura ritorna alle impostazioni precedenti.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

Il pannello di controllo è un campo sensore. Per azionare la cappa, toccare per almeno 1 secondo il simbolo esattamente al centro.

Per far funzionare la cappa:

1. Accendere l'apparecchiatura premendo il simbolo 0|1.
   È ora possibile attivare le funzioni.
2. Per attivare la funzione toccare il simbolo.

La luce della cappa funziona indipendentemente dalle altre funzioni della cappa. Per illuminare la superficie di cottura, sfiorare

Per spegnere l'apparecchiatura, premere nuovamente il simbolo 0|1

5.2 Hob ^2 Hood funzione

È una funzione automatica che collega il piano di cottura a una cappa. Sia il piano cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano cottura. È anche possibile mettere in funzione

la ventola usando il piano di cottura manualmente. La funzione può essere attivata dal pannello del piano di cottura.

Per ulteriori informazioni su come utilizzare la funzione, consultare il manuale utente del piano di cottura.

5.3 Attivazione motore velocità massima

Quando si sfiora, la velocità massima del motore inizia a funzionare per 5 minuti. Successivamente l'apparecchiatura torna all'impostazione di velocità precedente.

Quando la funzione è attiva, un ulteriore sfioramento di non comporta nessun effetto.

5.4 Notifica del filtro

L'allarme filtro ricorda di cambiare o pulire il filtro carbone e pulire il filtro antigrasso. L'indicatore filtro 🌐 si accende per 30 secondi se è necessario pulire il filtro antigrasso. L'indicatore del filtro 🌐

lampeggia per 30 secondi se il filtro al carbone deve essere sostituito o pulito.

Fare riferimento al capitolo sulla pulizia del filtro anti-grasso nel capitolo sulla cura e la pulizia.

Fare riferimento alla pulizia del filtro a carbone attivo o alla sostituzione del filtro al carbone attivo nel capitolo sulla cura e la pulizia.

Per ripristinare la funzione, sfiorare per 3 secondi.

Per attivare o disattivare la funzione:

1. Accendere il pannello dei comandi. Assicurarsi che il pannello sia acceso.
2. Per attivare la funzione, sfiorare 🎨 per 3 secondi.
   Se la funzione è attiva, l'icona del filtro lampeggia cinque volte.
   per 3
3. Per disattivare la funzione, sfiorare per 3 secondi.
   Se la funzione è disattivata, l'icona del filtro
   si accende per 4 secondi.

6. PULIZIA E CURA

6.1 Note sulla pulizia

Agenti di pulizia

Non utilizzare detergenti e spazzole abrasive.

Pulire la superficie dell'apparecchiatura con un panno morbido imbevuto di acqua tiepida e detergente delicato.

Dopo la cottura alcune parti dell'apparecchio possono surriscaldarsi. Per evitare macchie, l'apparecchio deve essere raffreddato e asciugato con un panno pulito o un tovagliolo di carta.

Pulire le macchie con un detergente delicato.

Tenete ben pulita la cappa

Pulire l'apparecchio e i filtri del grasso ogni mese. Pulire accuratamente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe causare un incendio. Seguire le istruzioni per la pulizia degli accessori quando la notifica filtro è attiva. Fare riferimento alla notifica del filtro nel capitolo sull'uso quotidiano.

I filtri anti-grasso possono essere lavati anche nella lavastoviglie.

La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

Filtro al carbone

Il tempo di saturazione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtro anti-grasso.

6.2 Pulizia del filtro antigrasso

Ci sono due filtri antigrasso. Uno si trova sotto e l'altro sul lato posteriore dell'apparecchiatura.

I filtri sono montati con l'uso di clip e perni sul lato opposto.

Per pulire il filtro:

1. Tirare il coperchio per aprirlo.

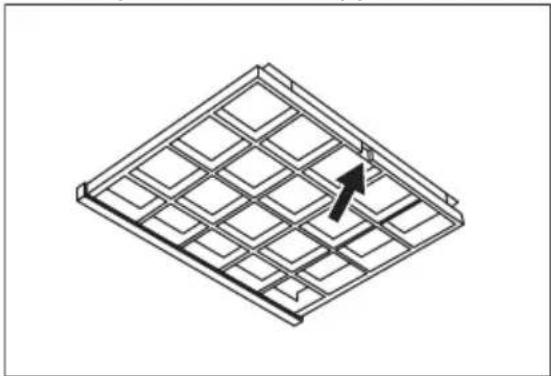

1. Premere l'impugnatura del clip di montaggio sul pannello del filtro sotto alla cappa (1).

1 2

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quindi tirare. Ripetere i primi due passaggi per tutti i filtri.

2. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.

Ripetere i passaggi per tutti i filtri, ove applicabile.

6.3 Sostituzione del filtro al carbone

- facoltativo

AVVERTENZA!

Il filtro al carbone attivo non è lavabile!

Fare riferimento all'opuscolo fornito con il filtro.

Per sostituire il filtro:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.

Rimandiamo alla sezione "Pulizia del filtro antigrasso" in questo capitolo.

1. Premere il bordo anteriore nella fessura verso la parte inferiore del filtro. Inclinare leggermente verso il basso la parte anteriore del filtro. Ci sono due filtri al carbone. Uno si trova sotto e l'altro sul lato posteriore dell'apparecchiatura.

1. Per installare un nuovo filtro, eseguire gli stessi passaggi nell'ordine inverso. In ogni caso è necessario sostituire i filtri almeno ogni quattro mesi.

6.4 Sostituzione della lampadina

L'apparecchiatura è provvista di una lampadina LED. Questa componente può

essere sostituita unicamente da un tecnico. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Soluzione
Non è possibile azionare l'elettrodomestico.	L'apparecchiatura non è collegata a una fonte di alimentazione oppure non è collegata in maniera corretta.	Accertarsi che l'elettrodomestico sia collegato correttamente all'alimentazione elettrica.
Non è possibile azionare l'elettrodomestico.	È saltato il fusibile. Verificare che il fusibile sia la causa del malfunzionamento. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato.
La lampadina non funziona. La lampadina è difettosa. Sostituire la lampadina. Rimandiamo al capitolo "Pulizia e cura".
L'apparecchiatura non assorbe abbastanza vapori.	La velocità del motore non è adeguata ai vapori che appaiono.	Modifica la velocità del motore
La spia allarme filtro accesa.	L'allarme del filtro è attivo. Il filtro antigrasso deve essere pulito o il filtro carbone (facoltativo) deve essere sostituito o pulito.	Fare riferimento alla notifica del filtro nel capitolo "Uso quotidiano".

8. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
