ZFV619K - Kuchyňská digestoř ZANUSSI - Bezplatný návod k obsluze

Typ produktu	Kuchyňská digestoř
Značka	Zanussi
Model	ZFV619K
Napájení	220-240 V / 50-60 Hz
Počet rychlostí	4 (1., 2., 3., maximální)
Funkce Hob²Hood	Ano, automatické propojení s kompatibilní varnou deskou
Osvětlení	Vestavěné LED, výměna technikem
Tukové filtry	2 kovové filtry vhodné do myčky (krátký cyklus, nízká teplota)
Uhlíkový filtr (volitelný)	Vyměnit každé 4 měsíce, není pratelný
Ovládání	Dotykové, s upozorněním na filtr
Typ instalace	Nástěnná nebo vestavná, odtah ven nebo recirkulace
Minimální vzdálenost mezi varnou deskou a digestoří	65 cm
Materiál	Nerezová ocel
Záruka	2 roky
Údržba	Měsíční čištění tukových filtrů, měkký hadřík a jemný čisticí prostředek
Bezpečnost	Automatické vypnutí po 5 minutách na maximální rychlost, ochrana proti plamenům
Dodávané příslušenství	Tukové filtry, montážní šrouby, instalační návod
Elektrické připojení	Musí provést kvalifikovaný odborník
Použití	Domácí, vnitřní

Často kladené otázky - ZFV619K ZANUSSI

Jak čistit tukové filtry digestoře Zanussi ZFV619K?

Tukové filtry se čistí v myčce nádobí na krátký cyklus při nízké teplotě, nebo ručně houbičkou a neabrazivním čisticím prostředkem. Musí se čistit alespoň jednou měsíčně nebo když se rozsvítí kontrolka filtru.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr (volitelný) musí být vyměněn každé 4 měsíce, nebo častěji podle používání. Není pratelný. Postupujte podle pokynů v návodu dodaném s filtrem.

Jak vyměnit LED žárovku digestoře?

LED žárovka je vestavěná a může ji vyměnit pouze autorizovaný technik. V případě poruchy kontaktujte poprodejní servis.

Jak používat funkci Hob²Hood?

Tato funkce automaticky propojí digestoř s kompatibilní varnou deskou. Rychlost ventilátoru se přizpůsobí teplotě nejteplejší nádoby. Aktivujte ji z varné desky.

Co dělat, když se rozsvítí kontrolka filtru?

Kontrolka signalizuje, že je třeba vyčistit tukový filtr (pokud bliká 30 sekund) nebo vyměnit/vyčistit uhlíkový filtr (pokud svítí 30 sekund). Po údržbě resetujte stisknutím tlačítka filtru na 3 sekundy.

Jaká je minimální vzdálenost mezi varnou deskou a digestoří?

Minimální vzdálenost je 65 cm, pokud instalační návod varné desky neuvádí jinak.

Jak aktivovat maximální rychlost motoru?

Stiskněte symbol maximální rychlosti. Digestoř běží na plný výkon po dobu 5 minut, poté se vrátí k předchozímu nastavení.

Mohu používat digestoř bez připojení k venkovnímu odtahu?

Ano, v režimu recirkulace s volitelným uhlíkovým filtrem. Vzduch je filtrován a vracen zpět do místnosti. Ujistěte se, že dodržujete místní předpisy.

Můj spotřebič se nezapíná, co dělat?

Zkontrolujte, zda je digestoř správně zapojena a zda nedošlo k vypnutí jističe. Pokud problém přetrvává, zavolejte kvalifikovaného elektrikáře.

Jak čistit vnější povrch digestoře?

Použijte měkký hadřík, vlažnou vodu a jemný čisticí prostředek. Nepoužívejte abrazivní prostředky, kovové škrabky ani parní čistič.

NÁVOD K OBSLUZE ZFV619K ZANUSSI

CS Návod k použití | Odsavač par 21

SK Návod na používanie | Odsávač pár 228

SL Navodila za uporabo | Kuhinjska napa 237

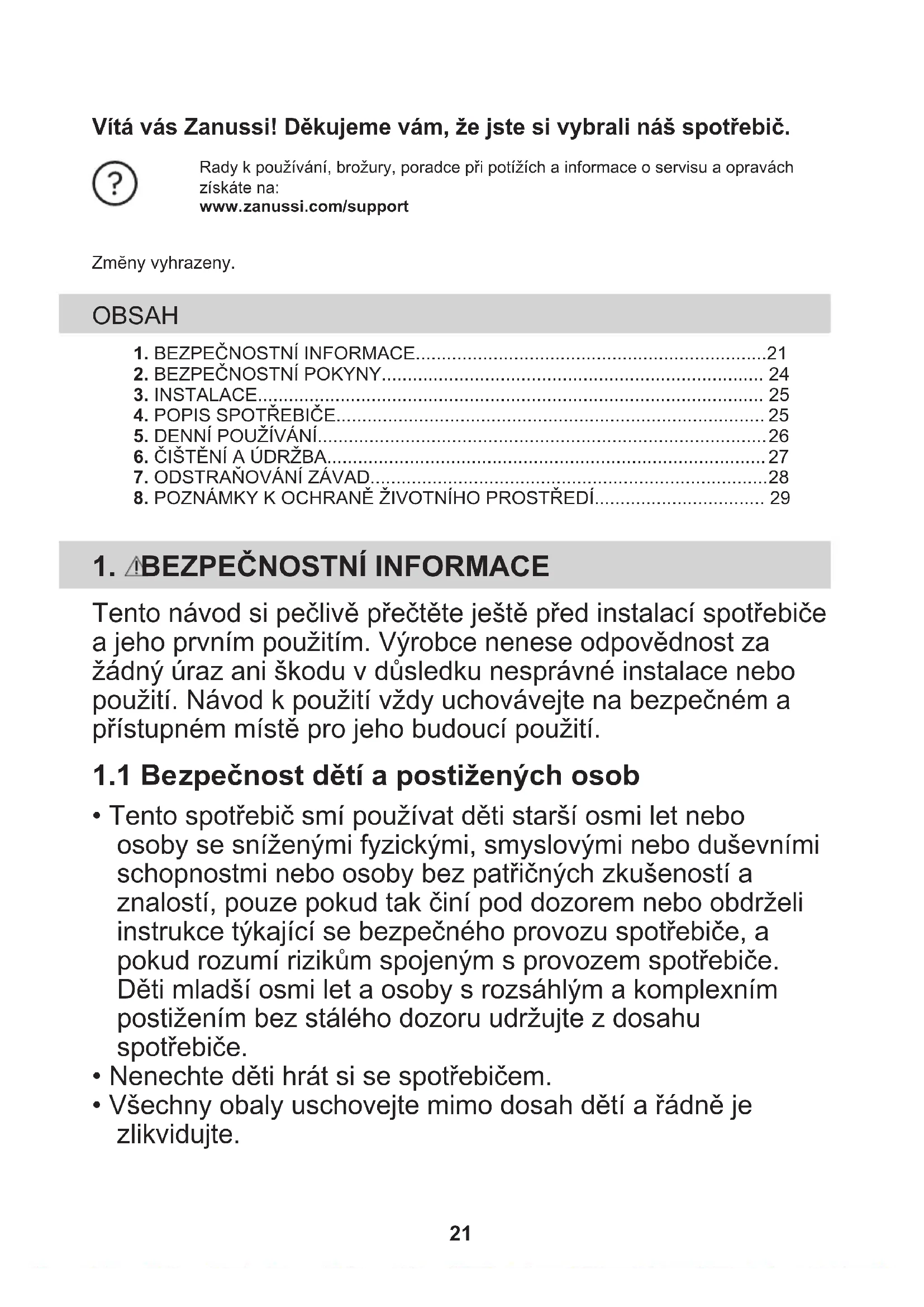

Vítá vás Zanussi! Děkujeme vám, že jste si vybrali náš spotřebič.

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

- Nenechte děti hrát si se spotřebičem.

- Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.

• Nedovolte dětem a domácím zvířatům, aby se přibližovaly k zapnutému spotřebiči.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Tento spotřebič je určen pouze k domácímu použití nad varnými deskami, sporáky a podobnými kuchyňskými tepelnými spotřebiči.
• Tento spotřebič je určen k použití v běžnému domácímu použití.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

- Před údržbou vždy spotřebič odpojte od napájení.

- UPOZORNĚNÍ: Dostupné části spotřebiče se mohou během používání zahřát na vysokou teplotu.

- Použijte výhradně upevňovací šrouby dodané společně se spotřebičem. Nejsou-li součástí dodávky, použijte šrouby doporučené v pokynech k instalaci. Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.

- VAROVÁNÍ: Nedodržení těchto pokynů k instalaci šroubů nebo upevňovacího zařízení může mít za následek riziko úrazu elektrickým proudem.

- K upevnění spotřebiče nepoužívejte lepidla.

- Minimální vzdálenost mezi povrchem varné desky, na níž stojí varné nádoby, a dolní částí spotřebiče musí být 65 cm, pokud není v instalačních pokynech ke spotřebiči nebo varné desce uvedeno jinak.

• Vývod vzduchu musí splňovat příslušné místní předpisy.

• V místnosti, kde je spotřebič nainstalován, zajistěte správnou ventilaci, která zabrání zpětnému toku plynů do místnosti ze spotřebičů spalujících plyn nebo jiná paliva, včetně otevřených topeništ'.

- Ujistěte se, že větrací otvory nejsou zakryté a spotřebič vzduch neodvádí do kouřovodu, kterým jsou odváděny kouř a pára z jiných spotřebičů (ústřední vytápění, termosifon, ohřívače vody atd.).

- Když spotřebič pracuje společně s dalšími spotřebiči, maximální podtlak vytvářený v místnosti by neměl překročit hodnotu 0,04 mbar.

- Dbejte na to, abyste nepoškodili přívodní kabel. O výměnu napájecího kabelu požádejte autorizované servisní středisko nebo kvalifikovaného elektrikáře.

- Pokud je spotřebič připojen přímo k napájení, elektroinstalace musí být vybavena izolačním zařízením, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení. Úplné odpojení musí být v souladu s podmínkami uvedenými v kategorii přepětí III. V pevné elektroinstalaci musí být začleněn prvek pro odpojení od sítě v souladu s elektroinstalačními předpisy.

- Pod spotřebičem nepřipravujte jídlo flambováním.

- Spotřebič nepoužívejte k vypouštění nebezpečných nebo výbušných materiálů a výparů.

- Spotřebič čistěte pravidelně měkkým hadříkem, abyste zabránili poškození materiálu jeho povrchu.

- K čištění povrchu spotřebiče nepoužívejte čisticí přístroj na páru, rozprašovač vody, drsné abrazivní prostředky ani ostré kovové škrabky. Používejte pouze neutrální mycí prostředky.

- Tukové filtry pravidelně čistěte (alespoň každé dva měsíce) a odstraňujte usazenou mastnotu ze spotřebiče, abyste předešli nebezpečí požáru.

- Vnitřek spotřebiče vyčistěte pomocí hadříku.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Hrozí nebezpečí poranění, zásahu elektrickým proudem, požáru nebo poškození spotřebiče.

• Tento spotřebič smí instalovat jen kvalifikovaná osoba.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řidte se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Před instalací spotřebiče odstraňte veškeré obaly, štítky a ochrannou fólii.
• Neinstalujte odvětrávání do výklenku ve zdi, pokud výklenek není k tomuto účelu určen.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Pokud na typovém štítku není otištěn symbol (spotřebič musí být uzemněn.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Elektrické kabely nesmí být zamotané.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu může mít za následek přehřátí svorky.

• Spotřebič připojte na konci instalačních prací. Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nepoužívejte spotřebič k jiným účelům.
• Neměňte technické parametry spotřebiče.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Během vaření a smažení držte plameny nebo ohřáté předměty mimo dosah tuků a olejů.
• Nepoužívejte odkryté elektrické mřížky.
• Nepoužívejte spotřebič jako odkládací plochu.
• Nedívejte se přímo do osvětlení spotřebiče pomocí lupy, dalekohledu nebo podobných optických přístrojů.
• Pokud spotřebič pracuje v kombinaci s dalšími zařízeními, maximální vyvinutý tlak nesmí překročit 4 Pa (4x10-5 bar).

2.4 Servis

• Pro opravu spotřebiče se obrat'te na autorizované servisní středisko.
  Používejte výhradně originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at' už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných

spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

2.5 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat’te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Pokyny k instalaci

i

Úplné informace o instalaci spotřebiče naleznete v samostatné příručce k instalaci.

4. POPIS SPOTŘEBIČE

4.1 Přehled ovládacího panelu

011 2 3 65

Funkce Popis

1	První nastavení otáček / vypnu- to	Motor přepne na první nastavení otáček. Druhým stisknutím se spotřebič vypne.
2	Druhé nastavení otáček Motor přepne na druhé nastavení otáček.
3	Třetí nastavení otáček Motor přepne na třetí nastavení otáček.
4	Maximální otáčky Motor přepne na maximální otáčky.
5	Upozornění na výměnu filtru Upozorňuje na nutnost výměny nebo vyčištění uhlíkového filtru a vyči- štění tukového filtru.
6	Osvětlení Slouží k zapnutí a vypnutí osvětlení.

5. DENNÍ POUŽÍVÁNÍ

5.1 Používání odsavače par

Doporučené otáčky naleznete v níže uvedené tabulce.

0|1	Při ohřevu jídla, při vaření se zakrytými nádobami.
2	Při vaření se zakrytými nádobami na více varných zónách nebo hořácích, při mírném smažení.
3	Při vaření (vody) a smažení velkého množství jídla bez poklice, při vaření na více varných zónách nebo hořácích.
	Při vaření (vody) a smažení velkého množství jídla bez poklice, při vysoké vlhkosti. Po 5 minu-tách se spotřebič vrátí k předchozímu nastavení.

i

Doporučuje se nechat odsavač par zapnutý ještě přibližně 15 minut po dokončení přípravy jídla.

i

Ovládací panel je senzorové tlačitko. Chcete-li ovládat odsavač par, dotkněte se symbolu přesně uprostřed po dobu alespoň 1 sekundy.

Jak uvést do provozu odsavač par, :

1. Spotřebič zapnete stisknutím symbolu 0|1.

Nyní můžete zapnout funkce.

1. K zapnutí funkce stiskněte symbol.

i

Světlo odsavače par funguje nezávisle na ostatních funkcích. Chcete-li osvítit varnou plochu, stiskněte

Spotřebič vypnete opětovným stisknutím symbolu 0|1

5.2 Hob ^2 Hood funkce

Jedná se o automatickou funkci, která spojí varnou desku s odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základně nastavení režimu a teploty nejteplejší varné nádoby na

varné desce. Ventilátor lze také prostřednictvím varné desky ovládat ručně. Funkci lze zapnout z panelu varné desky.

i

Další informace o použití funkce najdete v návodu k použití varné desky.

5.3 Aktivace maximálních otáček motoru

Když stisknete tlačítko 🚁 motor bude 5 minut pracovat při maximálních otáčkách. Po této době se spotřebič vrátí k předchozímu nastavení otáček.

i

Když je funkce spuštěná, další stisknutí tlačítka nemá žádný vliv.

5.4 Upozornění na výměnu filtru

Kontrolka výstrahy filtru upozorňuje na nutnost výměny nebo vyčištění uhlíkového filtru a vyčištění tukového filtru. Pokud kontrolka filtru ☑ svítí 30 sekund, je nutné vyčistit tukový filtr. Pokud kontrolka filtru bliká 30 sekund, je nutné vyměnit nebo vyčistit uhlíkový filtr.

i

Viz pokyny k čištění tukového filtru v kapitole Čištění a údržba.

Viz pokyny k čištění uhlíkového filtru nebo výměně uhlíkového filtru v kapitole Čištění a údržba.

Funkci resetujte stisknutím 📄 na 3 sekundy.

Zapnutí nebo vypnutí funkce:

1. Zapněte ovládací panel. Ujistěte se, že je panel zapnutý.

2. Funkci zapnete stisknutím na 3 sekundy.

Je-li funkce zapnutá, ikona filtru pětkrát zabliká.

1. Tuto funkci vypnete stisknutím na 3 sekundy.

Pokud je funkce vypnutá, ikona filtru svítí po dobu čtyř sekund.

6. ČIŠTĚNÍ A ÚDRŽBA

6.1 Poznámky k čištění

Čisticí prostředky

Nepoužívejte abrazivní čisticí prostředky a kartáče.

Povrch spotřebiče otřete měkkým hadříkem namočeným v roztoku teplé vody a šetrného mycího prostředku.

Po vaření se mohou některé části spotřebiče zahřát. Abyste zabránili skvrnám, musí spotřebič vychladnou a je nutné jej vysušit čistou látkovou nebo papírovou utěrkou.

Skvrny vyčistěte pomoci šetrného čisticího prostředku.

Odsavač par udržujte vždy čistý

Spotřebič a tukové filtry čistěte každý měsíc. Vnitřek a tukové filtry šetrně očistěte od tu- ku. Hromadění mastnoty či zbytků jídel může způsobit požár.

Když se zobrazuje upozornění filtru, řiďte se pokyny k čištění příslušenství. Viz část Upozornění filtru v kapitole Denní používání.

Tukové filtry lze mýt v myčce nádobí.

Myčka nádobí musí být nastavena na nízkou teplotu a krátký program. U tukového filtru může dojít ke změně barvy, což ale nemá žádný vliv na výkon spotřebiče.

Uhlíkový filtr

Doba nasycení uhlíkového filtru se liší v závislosti na typu přípravy jídla a četnosti čištění tukového filtru.

6.2 Čištění tukového filtru

Na místě jsou dva tukové filtry. Jeden je umístěn pod spotřebičem a druhý na jeho přední straně.

Filtry jsou uchyceny na protější straně pomocí úchytek a svorek.

Čištění filtru:

1. Vytažením kryt otevřete.

1. Stiskněte držadlo úchytky na panelu filtru pod odsavačem par (1).

1 2

1. Přední část filtru naklopte mírně dolů (2) a poté zatáhněte.

Opakujte první dva kroky postupu u všech filtrů.

1. Filtry očistěte pomocí houbičky s neabrazivními čisticími prostředky nebo použijte myčku nádobí.

i

Myčka nádobí musí být nastavena na nízkou teplotu a krátký program. U tukového filtru může dojít ke změně barvy, což ale nemá žádný vliv na výkon spotřebiče.

1. Pro instalaci filtrů zpět proved'te první dva kroky postupu v opačném pořadí.

V prípadě potřeby opakujte postup u všech filtrů.

6.3 Výměna uhlíkového filtru - volitelně

VAROVÁNÍ!

Uhlíkový filtr je neomyvatelný!

7. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

i

Viz příbalový leták dodaný s filtrem.

Výměna filtru:

1. Vyjměte tukové filtry ze spotřebiče.
   Viz „Čištění tukového filtru“ v této kapitole.
2. Zatlačte přední hranu ve výřezu směrem k dolní části filtru. Přední stranu filtru lehce nakloňte směrem dolů. Na místě jsou dva uhlíkové filtry. Jeden je umístěn pod spotřebičem a druhý na jeho přední straně.

1. Při instalaci nového filtru provedte stejný postup v opačném pořadí.

V každém případě je nutné měnit filtry nejméně každé čtyři měsíce.

6.4 Výměna žárovky

Spotřebič se dodává s žárovkou typu LED. Tento díl smí vyměnit pouze školený technik. V případě jakékoliv závady viz část „Servis“ v kapitole „Bezpečnostní pokyny“.

7.1 Co dělat, když...

Problém Možná příčina Řešení
Spotřebič nelze zapnout. Spotřebič není zapojený do elektric-ké sítě nebo je připojený nesprávně.		Zkontrolujte, zda je spotřebič správně zapojený do elektrické sítě.
Spotřebič nelze zapnout. Je spálená pojistka. Zkontrolujte, zda příčinou závady není pojistka. Pokud dochází k opakovanému spálení pojistky, obrat'te se na autorizovaného elektrikáře.
Osvětlení nefunguje. Žárovka je vadná. Vyměňte žárovku. Říd'te se částí „Čištění a údržba“.
Spotřebič nepohlcuje dostatečné množství výparů.	Otáčky motoru neodpovídají množství vznikajících výparů.	Změňte otáčky motoru.
Kontrolka výstrahy filtru títí.	Kontrolka výstrahy filtru svítí. Tukový filtr je nutné vyčistit nebo uhlíkový filtr (volitelný) je nutné vyměnit nebo vyčistit.	Viz Upozornění na výměnu filtru v kapitole „Denní používání“.

8. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

1.2 Všeobecná bezpečnost'

- Spotrebič pravidelne čistite mäkkou handričkou, aby ste predišli znehodnoteniu povrchového materiálu.

4.1 Prehlad ovládacieho panela

01 2 3 65

Funkcia Popis

1

5.1 Používanie odsávača pár

Ovládací panel je senzorové pole. Na prevádzku odsávača pár sa dotknite miesta presne v strede symbolu aspoň na 1 sekundu.

Ak chcete používat' odsávač pár, :

Osvetlenie odsávača pár funguje nezávisle od ostatných funkcií odsávača pár. Ak chcete osvetlit' varný povrch, dotknite sa symbolu

Ak chcete vypnút' spotrebič, opätovne stlačte symbol 011

5.2 Funkcia Hob ^2 Hood

Čistiace prostriedky

Filter s uhlím sa nesmie umývat'!

7. RIEŠENIE PROBLÉMOV

VAROVANIE!

6.4 Výmena osvetlenia

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráněživotné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom
