Тип продукта	Кухонная вытяжка
Бренд	Zanussi
Модель	ZFV619K
Питание	220-240 В / 50-60 Гц
Количество скоростей	4 (1-я, 2-я, 3-я, максимальная)
Функция Hob²Hood	Да, автоматическая связь с совместимой варочной панелью
Освещение	Встроенный светодиод, замена специалистом
Жировые фильтры	2 металлических фильтра, моющихся в посудомоечной машине (короткий цикл, низкая температура)
Угольный фильтр (опционально)	Заменять каждые 4 месяца, не подлежит стирке
Управление	Сенсорное, с уведомлением о фильтре
Тип установки	Настенная или встраиваемая, отвод наружу или рециркуляция
Минимальное расстояние между варочной панелью и вытяжкой	65 см
Материал	Нержавеющая сталь
Гарантия	2 года
Уход	Ежемесячная чистка жировых фильтров, мягкая ткань и мягкое моющее средство
Безопасность	Автоматическое отключение через 5 минут на максимальной скорости, защита от пламени
В комплекте	Жировые фильтры, крепежные винты, инструкция по установке
Электрическое подключение	Должно выполняться квалифицированным специалистом
Использование	Бытовое, внутреннее

Часто задаваемые вопросы - ZFV619K ZANUSSI

Как чистить жировые фильтры вытяжки Zanussi ZFV619K?

Жировые фильтры можно мыть в посудомоечной машине на коротком цикле при низкой температуре или вручную губкой с неабразивным моющим средством. Их необходимо чистить не реже одного раза в месяц или при загорании индикатора фильтра.

Когда нужно заменять угольный фильтр?

Угольный фильтр (опционально) необходимо заменять каждые 4 месяца или чаще в зависимости от использования. Он не подлежит стирке. Следуйте инструкциям, прилагаемым к фильтру.

Как заменить светодиодную лампу вытяжки?

Светодиодная лампа встроена и может быть заменена только уполномоченным специалистом. В случае неисправности обратитесь в сервисную службу.

Как использовать функцию Hob²Hood?

Эта функция автоматически связывает вытяжку с совместимой варочной панелью. Скорость вентилятора регулируется в зависимости от температуры самой горячей посуды. Активируйте ее на варочной панели.

Что делать, если загорелся индикатор фильтра?

Индикатор указывает на необходимость очистки жирового фильтра (если мигает 30 секунд) или замены/очистки угольного фильтра (если горит 30 секунд). После обслуживания сбросьте, нажав кнопку фильтра на 3 секунды.

Какое минимальное расстояние между варочной панелью и вытяжкой?

Минимальное расстояние составляет 65 см, если иное не указано в инструкции по установке варочной панели.

Как включить максимальную скорость двигателя?

Нажмите на символ максимальной скорости. Вытяжка работает на полной мощности в течение 5 минут, а затем возвращается к предыдущей настройке.

Можно ли использовать вытяжку без подключения к внешнему воздуховоду?

Да, в режиме рециркуляции с дополнительным угольным фильтром. Воздух фильтруется и возвращается в помещение. Убедитесь в соблюдении местных нормативов.

Мой прибор не включается, что делать?

Проверьте, правильно ли подключена вытяжка и не сработал ли предохранитель. Если проблема не исчезает, обратитесь к квалифицированному электрику.

Как чистить внешнюю поверхность вытяжки?

Используйте мягкую ткань, теплую воду и мягкое моющее средство. Не используйте абразивные средства, металлические скребки или пароочистители.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZFV619K ZANUSSI

RU Инструкция по эксплуатации | Кухонная вытяжка 218

- Не фламбирайте под уреда.

Риск от пожар или токов удар.

Вж. глава "Безопасност".

5. ВСЕКИДНЕВНА УПОТРЕБА

Вж. глава "Безопасност".

1. КАУІПСІЗДІК АҚПАРАТЫ..... 133
2. КАУІПСІЗДІК НУСКАУЛАРЫ....136
3. OPHATY....137
4. БУЙЫМ СИПАТТАМАСЫ.....137
5. ӘРКУНДІК КОЛДАНУ....138
6. КУТУ МЕНЕН ТАЗАЛАУ.... 139
7. АКАУЛЫКТЫ ТУЗЕТУ 141
8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР....142

4. БУЙЫМ СИПАТТАМАСЫ

6. КУТУ МЕНЕН ТАЗАЛАУ

8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

Проблем Можно причина Решение

Проблем Можно причина Решение

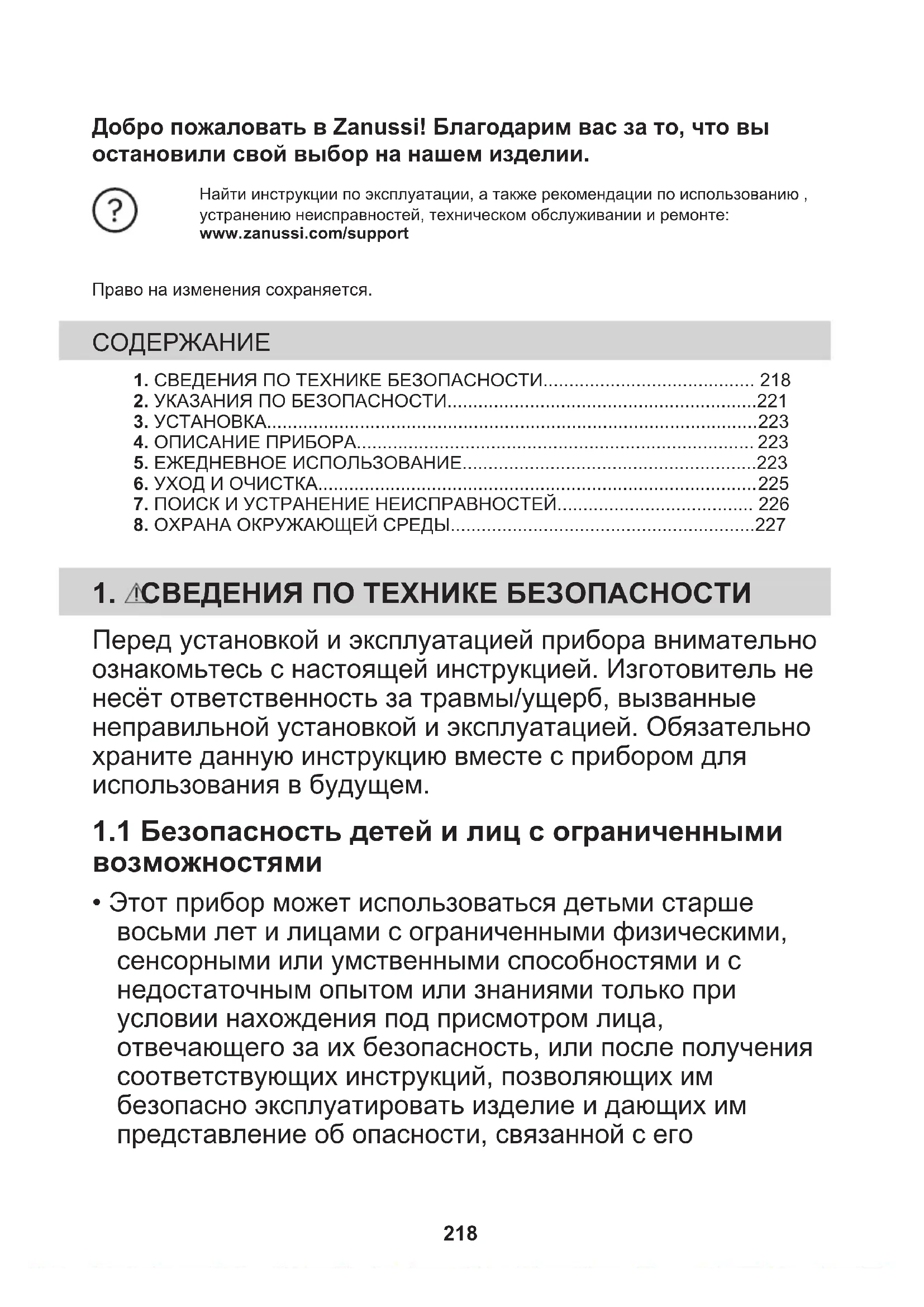

Добро пожаловать в Zanussi! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническом обслуживании и ремонте: www.zanussi.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 218
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....221
3. УСТАНОВКА.....223
4. ОПИСАНИЕ ПРИБОРА.... 223
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....223
6. УХОД И ОЧИСТКА....225
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ...... 226
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.....227

1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы/ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его

эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования.
  • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.
• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки.

• ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными Инструкциями может привести к поражению электрическим током.
- Не используйте для монтажа прибора клеевые составы.
- Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.
- Метод экстракции воздуха должен отвечать требованиям местных норм и положений.
- Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).
- Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)
• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.
- Следите за тем, чтобы не повредить сетевой шнур. Для замены поврежденного сетевого кабеля обратитесь в наш авторизованный сервисный центр или к электрику.
- При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. Отсоединение кабеля

должно выполняться в соответствии с правилами монтажа.

• Не готовьте под прибором блюда методом фламбирования.
• Не используйте прибор для отвода вредных или взрывоопасных материалов и паров.
• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.
• Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.
• Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.
• Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна производиться только квалифицированным перо
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.
  • Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку.

- Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.

• Если на табличке с техническими данными отсутствует символ (☐) прибор должен быть заземлен.

• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.

• Не допускайте спутывания электропроводов.
• Не пользуйтесь тройниками и удлинителями.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Неплотные и неправильно установленные соединения могут вызвать перегрев разъема.
• Подключайте прибор к электросети по окончании монтажа. Обеспечьте доступ к подключению к электросети после монтажа прибора.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Не используйте прибор в других целях.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.

• Используйте только принадлежности, поставляемые вместе с прибором.
  • Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.

• Не используйте открытые электрогрили.

• Не используйте электроприбор для хранения каких-либо предметов.
• Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов.
• Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

Развернутые сведения о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

4.1 Общий вид панели управления

011 2 3 🍴 ⬣️ 65

Функция Описание

1	Первая скорость / Выкл Двигатель включается на первом уровне скорости. Второе нажа-тие выключает прибор.
2	Вторая скорость Двигатель включается на втором уровне скорости.
3	Третья скорость Двигатель включается на третьем уровне скорости.
4	Максимальная скорость Двигатель переключается на максимальный уровень скорости.
5	Уведомление о замене фильтра Напоминает о необходимости замены или мытья угольного фильтра или очистки жироулавливающего фильтра.
6	Лампа освещения Включение и выключение освещения.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

0|1	Разогрев продуктов в посуде, накрытой крышками.
2	Приготовление в посуде, накрытой крышками, на нескольких зонах приготовления или конфорках. Жарка малой интенсивности.

3

Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких зонах приготовления или конфорках.

Кипячение и жарка большого количества продуктов без крышки, при высокой влажности. Через 5 минут прибор возвращается в предыдущий режим.

i

Рекомендуется дать вытяжке поработать около 15 минут по окончании приготовления.

i

Панель управления является сенсорной зоной. Для включения вытяжки коснитесь и удерживайте символ точно посередине не менее 1 секунды.

Включение вытяжки,:

1. Включите прибор нажатием символа 0|1.

Теперь можно включить функции.

1. Для включения функции коснитесь символа.

i

Освещение вытяжки работает независимо от других функций вытяжки. Чтобы включить освещение варочной поверхности, коснитесь

Для выключения прибора снова нажмите символ 01

5.2 Функция Hob²Hood

Эта функция с использованием автоматики, связывающей варочную поверхность с вытяжкой. Как варочная панель, так и вытяжка поддерживают соединение через порты инфракрасной связи. Скорость вращения вентилятора задается автоматически в зависимости от настроек режима работы и температуры самой горячей посуды на варочной панели. Также имеется возможность ручной регулировки вентилятора при помощи варочной поверхности. Функция включается на панели управления варочной поверхности.

i

Более подробную информацию об использовании данной функции см. в Руководстве пользователя варочной панели.

5.3 Включение двигателя на максимальной скорости

При касании 🚙️ двигатель на 5 минут переходит в режим максимальной скорости. По истечении данного периода времени прибор возвращается к предыдущей настройке скорости.

i

Если данная функция включена, дальнейшие касания не приводят к какому-либо результату.

5.4 Уведомление фильтра

Сигнал фильтра напоминает о необходимости замены или мытья угольного фильтра или очистки жироулавливающего фильтра. В случае необходимости очистки жироулавливающего фильтра на 30 секунд загорается индикатор фильтра 🌐 При необходимости замены или мытья угольного фильтра в течение 30 секунд начинает мигать индикатор фильтра 🌐.

i

См. раздел «Очистка жироулавливающего фильтра» в главе «Уход и очистка».

i

См. описание процедуры очистки или замены угольного фильтра в главе «Уход и очистка».

Для сброса функции нажмите и удерживайте ⚙️ в течение трех секунд.

Включение или выключение функции:

1. Включите панель управления. Убедитесь, что панель включена.
2. Для включения функции нажмите и удерживайте ✿ в течение трех секунд.

Если функция включена, значок фильтра мигнет 5 раз.

1. Для выключения функции нажмите и удерживайте 🚗 в течение 3 секунд.
   Если функция выключена, значок фильтра
   горит в течение 4 секунд.

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки.

Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с мою- щим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте.

Раз в месяц производите очистку прибора и жироулавливающих фильтров. Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию.

При включении уведомления о фильтре следуйте инструкциям по очистке аксессуаров. См. «Уведомление о фильтре» в главе «Духовой шкаф - ежедневное использование».

Жироулавливающие фильтры можно мыть в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра.

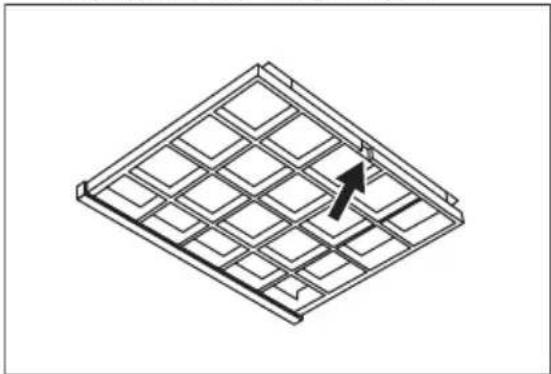

6.2 Очистка жироулавливающего фильтра

Имеется два жироулавливающих фильтра. Один находится снизу, а второй — на передней части прибора.

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Для открывания крышки потяните ее.

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой (1).

1 2

1. Немного наклоните переднюю часть фильтра вниз (2), а затем потяните.

Повторите первые два действия с другими фильтрами.

1. Очистите фильтры губкой с неабразивным моющим средством или вымойте их в посудомоечной машине.

i

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл.

Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке.

Повторите данные шаги со всеми фильтрами, если это применимо.

6.3 Замена угольного фильтра — дополнительно

ВНИМАНИЕ!

Угольный фильтр не является моющимся!

i

См. инструкцию по применению, прилагаемую к фильтру.

Для замены фильтра:

1. Извлеките из прибора жироулавливающие фильтры.
   См. раздел «Чистка жироулавливающего фильтра» в этой главе.
2. Нажмите на передний край выемки вперед по направлению к нижней части фильтра. Немного наклоните переднюю часть фильтра вниз. Имеется два угольных фильтра. Один находится снизу, а второй — на передней части прибора.

1. Для установки нового фильтра выполните те же шаги в обратном порядке.

В любом случае замену фильтра необходимо производить как минимум один раз в каждые четыре месяца.

6.4 Замена лампы

В комплект поставки прибора входит светодиодная лампа. Данная деталь может быть заменена только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Что делать, если...

Проблема Возможная причина Способ устранения
Невозможно включить прибор. Прибор не подключен к электропитанию, или подключение произведено неверно.		Проверьте правильность подключения прибора и наличие напряжение в сети.
Невозможно включить прибор. Сработал предохранитель. Проверьте, является ли предохранитель причиной неисправности. Если предохранитель постоянно срабатывает, обратитесь к квалифицированному электрику.
Лампа не работает. Лампа освещения перегорела. Замените лампу. См. главу «Уход и очистка».
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Измените частоту вращения двигателя.
Горит сигнальный индикатор фильтра	Сработала сигнализация фильтра. Необходимо выполнить очистку жироулавливающего фильтра либо замену или очистку угольного фильтра (дополнительно).	См. «Уведомление о фильтре» в главе «Ежедневное использование».

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом 📄 Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

Не користите абразивне детерценте и четке.

Флеке очистите благим детерцентом.

Редовно чистите аспиратор

1. Да бисте вратили филтер на место, следите прва два корака обрнутим редоследом.

5.2 Hob²Hood Функция
