ZFV619K - Páraelszívó ZANUSSI - Ingyenes használati útmutató

Termék típusa	Konyhai páraelszívó
Márka	Zanussi
Modell	ZFV619K
Tápellátás	220-240 V / 50-60 Hz
Sebességek száma	4 (1., 2., 3., maximális)
Hob²Hood funkció	Igen, automatikus kapcsolat kompatibilis főzőlappal
Világítás	Beépített LED, szakszerviz általi csere
Zsírszűrők	2 db mosogatógépben mosható fém szűrő (rövid ciklus, alacsony hőmérséklet)
Szénszűrő (opcionális)	4 havonta cserélendő, nem mosható
Vezérlés	Érintőképernyős, szűrőfigyelmeztetéssel
Beépítés típusa	Fali vagy beépíthető, külső elszívásos vagy recirkulációs
Minimális távolság a főzőlap és a páraelszívó között	65 cm
Anyag	Rozsdamentes acél
Garancia	2 év
Karbantartás	Zsírszűrők havi tisztítása, puha rongy és enyhe tisztítószer
Biztonság	Automatikus leállás 5 perc után maximális sebességen, lángvédelem
Mellékelt tartozékok	Zsírszűrők, rögzítőcsavarok, telepítési útmutató
Elektromos csatlakoztatás	Szakképzett szakember által végzendő
Használat	Háztartási, beltéri

Gyakran ismételt kérdések - ZFV619K ZANUSSI

Hogyan tisztítsuk meg a Zanussi ZFV619K páraelszívó zsírszűrőit?

A zsírszűrők mosogatógépben tisztíthatók rövid cikluson alacsony hőmérsékleten, vagy kézzel szivaccsal és nem karcoló tisztítószerrel. Legalább havonta vagy amikor a szűrő jelzőfénye kigyullad, tisztítani kell.

Mikor kell cserélni a szénszűrőt?

A szénszűrőt (opcionális) 4 havonta kell cserélni, vagy gyakrabban a használattól függően. Nem mosható. Kövesse a szűrőhöz mellékelt utasításokat.

Hogyan cseréljük ki a páraelszívó LED izzóját?

A LED izzó beépített, csak hivatalos szerviztechnikus cserélheti. Meghibásodás esetén lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan használjuk a Hob²Hood funkciót?

Ez a funkció automatikusan összeköti a páraelszívót egy kompatibilis főzőlappal. A ventilátor sebessége a legmelegebb edény hőmérsékletéhez igazodik. Aktiválja a főzőlapon.

Mit tegyünk, ha a szűrő jelzőfénye kigyullad?

A jelzőfény azt jelzi, hogy meg kell tisztítani a zsírszűrőt (ha 30 másodpercig villog), vagy cserélni kell a szénszűrőt (ha 30 másodpercig folyamatosan világít). Karbantartás után nyomja meg a szűrő gombot 3 másodpercig a visszaállításhoz.

Mi a minimális távolság a főzőlap és a páraelszívó között?

A minimális távolság 65 cm, kivéve, ha a főzőlap telepítési útmutatója másként rendelkezik.

Hogyan aktiváljuk a motor maximális sebességét?

Nyomja meg a maximális sebesség szimbólumot. A páraelszívó 5 percig teljes teljesítményen működik, majd visszatér az előző beállításhoz.

Használhatom a páraelszívót külső elszívás csatlakoztatása nélkül?

Igen, recirkulációs üzemmódban opcionális szénszűrővel. A levegőt átszűri, majd visszavezeti a helyiségbe. Ügyeljen a helyi előírások betartására.

A készülékem nem kapcsol be, mit tegyek?

Ellenőrizze, hogy a páraelszívó megfelelően van-e csatlakoztatva, és a biztosíték nem oldott ki. Ha a probléma továbbra is fennáll, hívjon szakképzett villanyszerelőt.

Hogyan tisztítsuk meg a páraelszívó külső felületét?

Használjon puha rongyot, meleg vizet és enyhe tisztítószert. Ne használjon karcoló anyagokat, fémkaparókat vagy gőztisztítót.

HASZNÁLATI ÚTMUTATÓ ZFV619K ZANUSSI

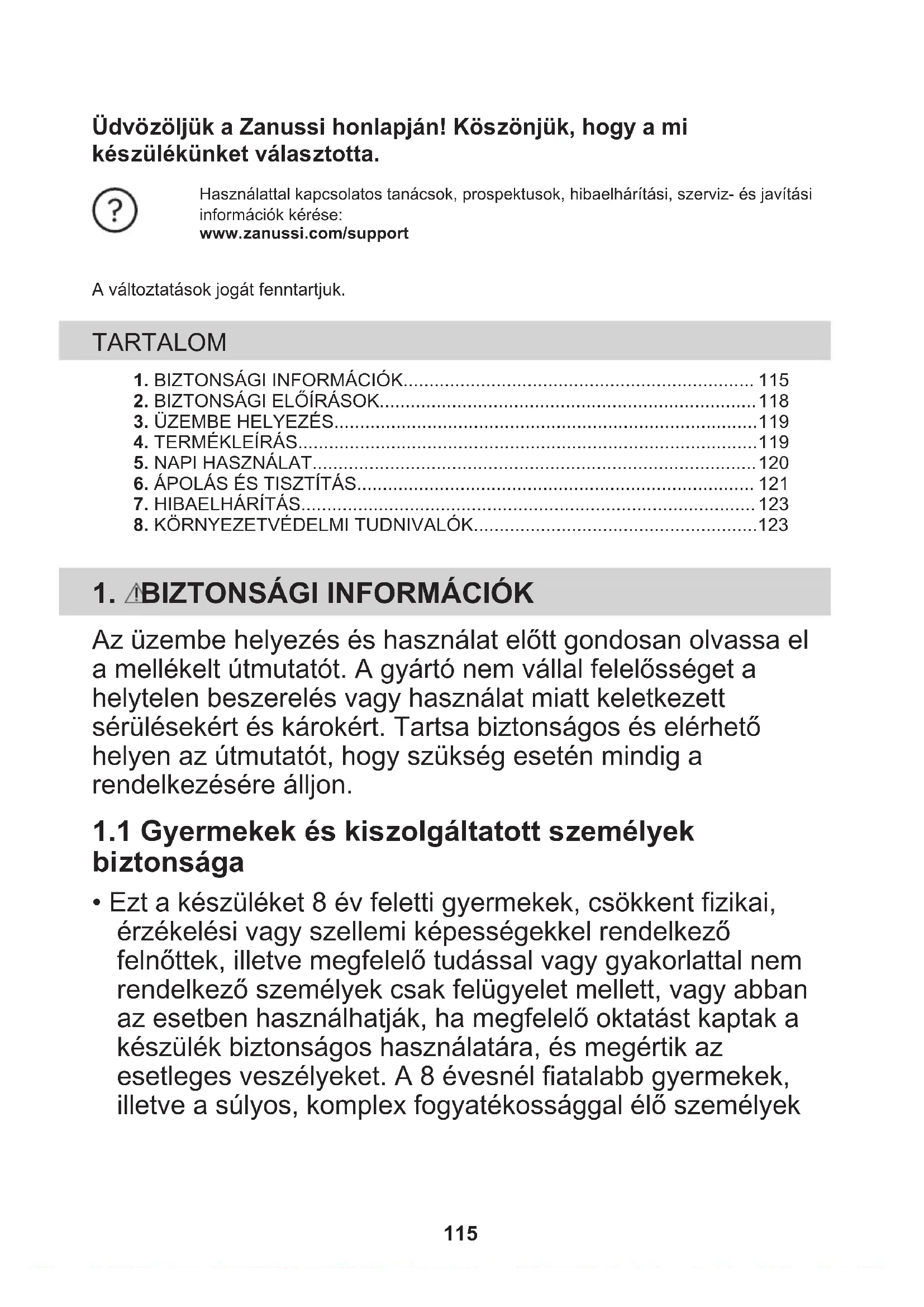

HU Használati útmutató | Konyhai szagelszívó 115

Üdvözöljük a Zanussi honlapján! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.... 115
2. BIZTONSÁGI ELŐÍRÁSOK....118
3. ÜZEMBE HELYEZÉS....119
4. TERMĚKLEÍRÁS....119
5. NAPI HASZNÁLAT....120
6. ÁPOLÁS ÉS TISZTÍTÁS.... 121
7. HIBAELHÁRÍTÁS....123
8. KÖRNYEZETVÉDELMI TUDNIVALÓK....123

1. ⚠BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek

állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• A gyermekeket és háziállatokat tartsa távol a készüléktől, amikor üzemel.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• E készülék főzőlapok, tűzhelyek és hasonló eszközök feletti háztartási használatra készült.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
• VIGYÁZAT: A főzőkészülékekkel való használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak.
• Kizárólag a készülékhez mellékelt rögzítőcsavarokat használja. Ha nem kapott ilyeneket, akkor az üzembe helyezési útmutatóban javasolt csavarokat alkalmazzon. A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.
• FIGYELEM: A csavarokat vagy rögzítőeszközt a jelen utasításoknak megfelelően szerelje be, nehogy elektromos veszélyhelyzet álljon elő.
• Ne használjon ragasztóanyagokat a készülék rögzítéséhez.
• A főzőlap azon felülete, melyre a főzőedényeket ráhelyezi, és a készülék alsó része közötti távolság legalább 65 cm

legyen, hacsak a készülék vagy a főzőlap üzembe helyezési útmutatója mást nem ír elő.

- A levegő cseréjének a helyi előírásoknak kell megfelelni.

- Gondoskodjon a készüléknek helyt adó helyiség jó szellőzéséről, hogy elkerülje a gázt vagy más tüzelőanyagokat elégető készülékekből (beleértve a nyílt tüzet is) származó füstgázok visszaáramlását.

- Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi, és a készülék által szállított levegő ne jusson olyan kéménycsőbe/légcsatornába, mely más készülékek (központi fűtés, termoszifonok, vízmelegítők stb.) füstjének és gözének/párájának elvezetésére szolgál.

- Ha a készülék más készülékekkel egyszerre működik, a helyiségben létrehozott vákuum nem haladhatja meg a 0,04 mbar értéket.

- Ügyeljen arra, hogy ne okozzon sérülést az elektromos hálózati vezetéknek. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizhez vagy egy villanyszerelőhöz.

- Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, az elektromos bekötést olyan eszközzel kell ellátni, mely lehetővé teszi a készülék összes hálózati pólusról történő leválasztását. A teljes leválasztásnak biztosítania kell a túlfeszültség elleni védelem III. kategóriájának való megfelelést. A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.

- Ne használjon nyílt lángot a készülék alatt.

- Ne használja egészségre ártalmas vagy robbanásveszélyes gázok és gözök elszívására.

- Puha ruhával rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felülete károsodását.

- Ne használjon göztisztítót, vízsugarat, súrolószert vagy éles fém kaparóeszközt a készülék felületének tisztítására. Csak semleges tisztítószert használjon.

• A zsírszűrőket rendszeresen tisztítsa (legalább kéthavonként), és távolítsa el a zsírlerakódásokat a készülékről a tűzveszély elkerülése érdekében.
• A készülék belsejének tisztítására kendőt használjon.

2. BIZTONSÁGI ELŐÍRÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.

• A készüléket csak képesített személy helyezheti üzembe.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• A készülék üzembe helyezése előtt előtt távolítson el minden csomagolóanyagot, reklámcédulát és védőfóliát.
• A készülék által kifúvott levegőt ne vezesse be fali levegőjáratba, hacsak azt nem kifejezetten erre tervezték.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS!

Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• A készüléket födelni kell, ha a szimbólum nincs feltüntetve a adattábláján.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.

• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték gyenge vagy rossz érintkezése miatt a csatlakozás túlságosan felforrósodhat.
• Az üzembe helyezés végén csatlakoztassa a készüléket az elektromos hálózathoz. Ügyeljen arra, hogy a hálózati csatlakozó üzembe helyezés után is könnyen elérhető legyen.

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés- és áramütésveszély.

• A készülék kizárólag ételkészítési célra szolgál. Ne használja egyéb célra a készüléket.
• Ne változtassa meg a készülék műszaki jellemzőit.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Csak a készülékhez mellékelt tartozékokat használja.
• Zsírral vagy olajjal való sütéskor és főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.

• Ne használja fedetlenül az elektromos rácsokat.

• Ne használja a készüléket tárolófelületként.

• Ne nézzen a készülék világításának fényébe nagyítón, távcsövön vagy hasonló optikai eszközön keresztül.
• Ha a készülék más készülékekkel együtt működik, a maximális kialakult nyomás nem haladhatja meg a 4 Pa (4x10-5 bar) értéket.

2.4 Szolgáltatások

• A készülék javítását bízza a márkaszervizre. Csak eredeti pótalkatrészeket használjon.
• A termékben található izzó(k)ra és a külön kapható póttizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek,

mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.5 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Válassza le a készüléket ez elektromos hálózatról.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 Üzembe helyezési utasítások

A készülék üzembe helyezésére vonatkozó teljeskörű tájékoztatás egy különálló füzetben található.

4. TERMÉKLEÍRÁS

4.1 A kezelőpanel áttekintése

011 2 3 🍴 ⬣️ 65

Funkció Leírás

1

Első sebesség / Ki A motor az első sebességfokozatba kapcsol. A második megnyomásra a készülék kikapcsol.

2

Második sebesség A motor a második sebességfokozatba kapcsol.

3

Harmadik sebesség A motor a harmadik sebességfokozatba kapcsol.

Funkció Leírás
4	Maximális sebesség A motor maximális sebességre kapcsol.
5	Szűrőre vonatkozó figyelmezte-tés A figyelmeztetés emlékeztet a szénszűrő cseréjének vagy tisztításá-nak, valamint a zsírszűrő tisztításának esedékességére.
6	Lámpa A fények be- és kikapcsolása.

5. NAPI HASZNÁLAT

5.1 A páraelszívó használata

Keresse meg a javasolt sebességfokozatot az alábbi táblázat alapján.

0|1	Étel felmelegítése, lefedett edényekkel való főzés.
2	Főzés több főzőzónán vagy égőn lefedett edényekkel, kímélő sütés zsiradékban.
3	Forralás és nagy mennyiségű étel sütése zsiradékban fedő nélkül, főzés több főzőzónán vagy égőn.
	Forralás és nagy mennyiségű étel sütése zsiradékban fedő nélkül, magas páratartalom. 5 perc elteltével a készülék visszatér az előző beállításhoz.

A főzés után javasolt a páraelszívót további kb. 15 percig működni hagyni.

A kezelőpanel érzékelőmezőkből áll. A páraelszívó használatához érintse meg a szimbólumot pontosan középen legalább 1 másodpercig.

A páraelszívó üzemeltetése :

1. Kapcsolja be a készüléket a szimbólum megnyomásával. 0|1
   Ekkor bekapcsolhatja a funkciókat.
2. A funkció bekapcsolásához érintse meg a szimbólumot.

A páraelszívó világítása a páraelszívó többi funkciójától függetlenül működik. A főzőfelület megvilágításához érintse meg

a gombot.

A készülék kikapcsolásához nyomja meg ismét a szimbólumot.

Ez egy automatikus funkció, mely a főzőlapot összekapcsolja a páraelszívóval. A főzőlap és a páraelszívó is infravörös jelekkel kommunikál. A ventilátor sebességét a készülék automatikusan határozza meg a beállított üzemmód és a főzőlapon levő legmelegebb főzőedény alapján. A ventilátor kézzel is irányítható a főzőlapról. A funkció a főzőlap kezelőpaneljéről kapcsolható be.

A funkció használatára vonatkozó további tájékoztatásért lapozza fel a főzőlap használati utasítását.

5.3 Maximális motorsebesség bekapcsolása

Ha megérinti a gombot, a maximális motorsebesség 5 percig működik. Az idő

letelte után a készülék visszatér az előző sebesség-beállításhoz.

Amikor a funkció be van kapcsolva, a további megérintése nincs semmilyen hatással.

5.4 Szüröre vonatkozó figyelmeztetés

A szűrőre vonatkozó figyelmeztetés emlékeztet a szénszűrő cseréjének vagy tisztításának, valamint a zsírszűrő tisztításának esedékességére. A ☑szűrő visszajelző 30 másodpercig színnel világít, ha a zsírszűrő tisztítása szükséges. A ☑szűrő visszajelző 30 másodpercig színnel villog, ha a szénszűrő cseréje vagy tisztítása szükséges.

Olvassa el a zsírszűrő tisztítására vonatkozó szakaszt az Ápolás és tisztítás c. fejezetben.

Olvassa el a szénszűrő tisztítására vagy cseréjére vonatkozó szakaszt az Ápolás és tisztítás c. fejezetben.

A funkció nullázásához érintse meg a gombot 3 másodpercig.

Funkció aktiválásához vagy deaktiválásához:

1. Kapcsolja be a kezelőpanelt. Győződjön meg róla, hogy a panel be van kapcsolva.
2. A funkció bekapcsolásához érintse meg a gombot 3 másodpercig.

A funkció aktiválásakor a szűrő ikon ☑ öt alkalommal felvillan színnel.

1. A funkció kikapcsolásához érintse meg a

gombot 3 másodpercig.

Ha a funkció ki van kapcsolva, a ☑ szűrő ikon színre változik 4 másodpercre.

6. ÁPOLÁS ÉS TISZTÍTÁS

6.1 Megjegyzések a tisztítással kapcsolatban

Tisztítószerek

Ne használjon dörzsölő hatású tisztítószert és súrolókefét.

A készülék felületét meleg vizes és enyhe mosogatószeres puha ruhával tisztítsa meg.

Főzés után a készülék egyes részei forróvá válhatnak. Az elszennyeződés megakadályozására hűtse le a készüléket, majd szárítsa meg tiszta kendővel vagy papírtörlővel.

A szennyeződéseket enyhe mosogatószerrel távolítsa el.

Tartsa tisztán a páraelszívót.

A készüléket és a zsírszűrőket havonta tisztítsa. A készülék belsejét és a zsírszűrőket körültekintően tisztítsa meg a zsiradéktól. A lerakódott zsír vagy egyéb maradvány tüzet okozhat.

Kövesse a tartozékok tisztításával kapcsolatos utasításokat, ha a szűrőre vonatkozó figyelmeztetés megjelenik. Olvassa el a Szűrőre vonatkozó figyelmeztetés c. szakaszt a Napi használat című fejezetben.

A zsírszűrők mosogatógépben tisztíthatók.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

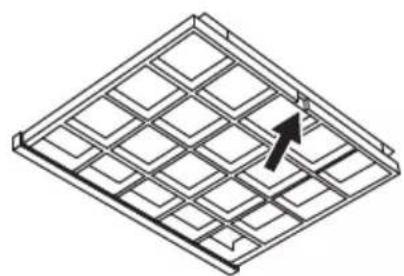

6.2 A zsírszűrő tisztítása

Két zsírszűrő van. Az egyik a készülék alján, a másik a készülék elején helyezkedik el.

A szűrőket az ellenkező oldalon kapcsok és pálcák tartják a helyükön.

A szűrő tisztítása:

1. Kinyitáshoz húzza meg a burkolatot.

1. Nyomja meg a rögzítőkapocs fogantyúját a páraelszívó alján levő szűrőpanelen (1).

1 2

1. Kissé billentse le a szűrő elejét (2), majd húzza ki.

Ismételje meg az első két lépést az összes szűrönél.

1. Tisztítsa meg a szűrőket egy szivaccsal és nem súroló tisztítószerrel, vagy használjon mosogatógépet.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

1. A szűrők visszaszereléséhez fordított sorrendben végezze el az első két lépést. Amennyiben szükséges, ismételje meg a lépéseket az összes szűrönél.

6.3 A szénszűrő cseréje – opcionális

FIGYELMEZTETÉS!

A szénszűrő nem mosható!

Lásd a szűrőhöz mellékelt tájékoztatót.

A szűrő cseréje:

1. Távolítsa el a zsírszűrőket a készülékből. Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
2. Nyomja az elülső élt a nyílásba, a szűrő alsó része felé. Enyhén döntse lefelé a szűrő elejét. Két szénszűrő van. Az egyik a készülék alján, a másik a készülék elején helyezkedik el.

1. Az új szűrő beszereléséhez fordított sorrendben végezze el ugyanezeket a lépéseket.

A szűrők cseréje minden esetben legalább négyhavonta szükséges.

6.4 A lámpa cseréje

A készülék LED lámpával rendelkezik. Ezt az alkatrészt kizárólag szakember cserélheti ki.

Hibás működés esetén olvassa el a „Szerviz” című szakaszt a „Biztonsági utasítások” c. fejezetben.

7. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Mi a teendő, ha...

Probléma Lehetséges ok Megoldás
A készüléket nem lehet bekapcsolni.	A készülék nincs csatlakoztatva az elektromos hálózathoz, vagy csatlakoztatása nem megfelelő.	Ellenőrizze, hogy a készülék megfelelően van-e csatlakoztatva az elektromos hálózathoz.
A készüléket nem lehet bekapcsolni.	Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okozza-e a meghibásodást. Ha a biztosíték többször is leolvad, hívjon szak-képzett villanyszerelőt.
A lámpa nem működik. A lámpa hibás.	Cserélje ki az izzót. Olvassa el az „Ápolás és tisztítás” című fejezetet.
A készülék nem szív el elegendő párát.	A motor sebessége nem elegendő a pára mennyiségéhez viszonyítva.	Változtassa meg a motor sebességét.
A szűrőre vonatkozó figyelmez-tető visszajelző világít.	A szűrőre vonatkozó figyelmeztetés világít. A zsírszűrőt meg kell tisztítani, vagy a szénszűrő (opcionális) cseréje vagy tisztítása szükséges.	Olvassa el a szűrőre vonatkozó figyelmeztetést a „Napi használat” című fejezetben.

8. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
