GEBRUIKSAANWIJZING PSMA 20Li A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

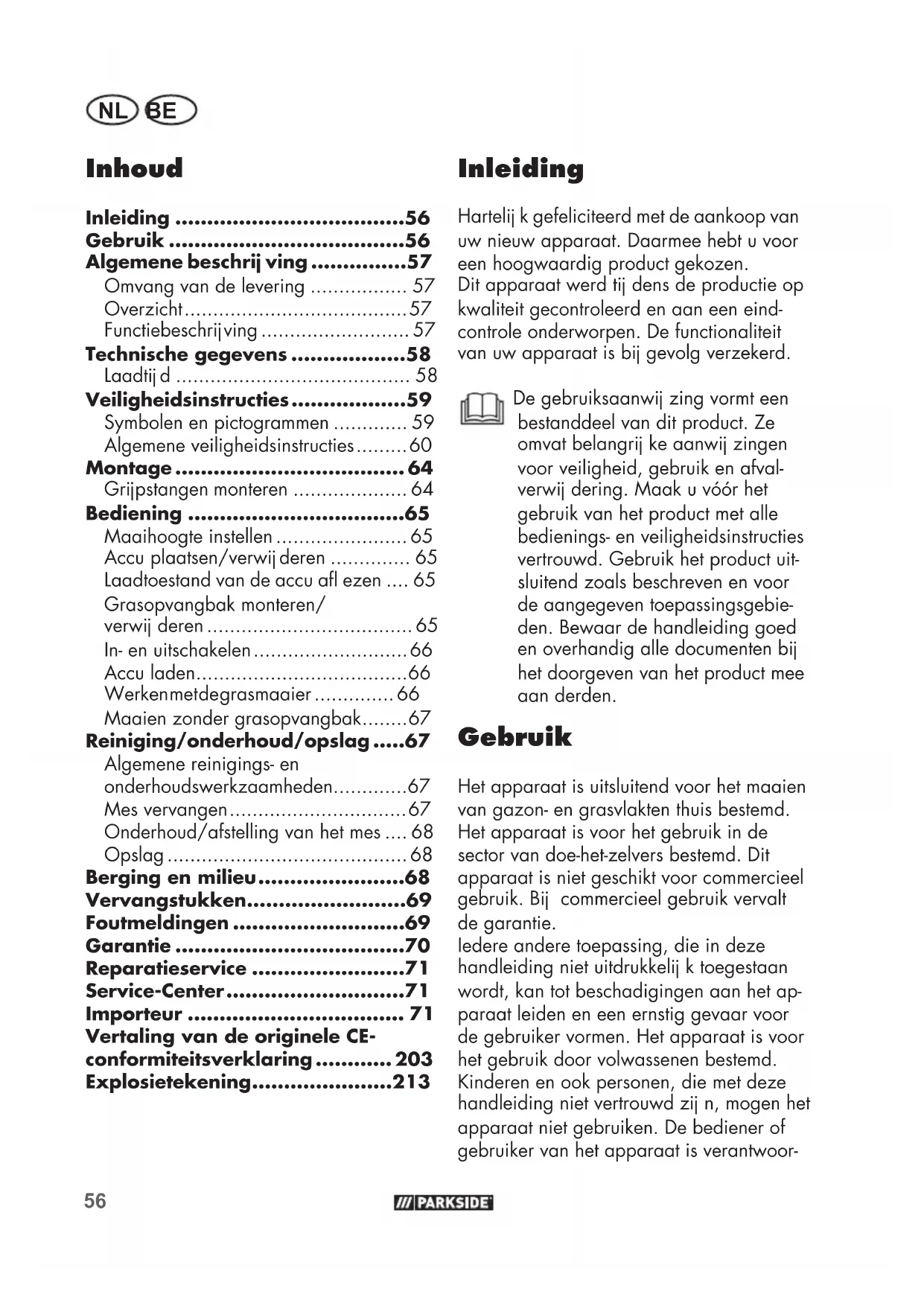

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina

Algemene beschrij ving .....57

Omvang van de levering 57

Overzicht....57

Functiebeschrijving 57

Veiligheidsinstructies......59

Symbolen en pictogrammen 59

Algemene veiligheidsinstructies......60

Montage 64

Grijpstangen monteren 64

Bediening 65

Maaihoogte instellen 65

Accu plaatsen/verwij deren 65

Laadtoestand van de accu afl ezen .... 65

Grasopvangbak monteren/ verwij deren 65

In- en uitschakelen....66

Accu laden....66

Werkenmetdegrasmaaier 66

Maaien zonder grasopvangbak......67

Reiniging/onderhoud/opslag .....67

Algemene reinigings- en onderhoudswerkzaamheden......67

Mes vervangen....67

Onderhoud/afstelling van het mes .... 68

Opslag 68

Berging en milieu......68

Vervangstukken......69

Foutmeldingen 69

Garantie ....70

Reparatieservice ....71

Hartelij k gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tij dens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bij gevolg verzekerde.

De gebruiksaanwij zing vormt een bestanddeel van dit product. Ze omvat belangrij ke aanwij zingen voor veiligheid, gebruik en afvalverwij dering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruik

Het apparaat is uitsluitend voor het maaien van gazon- en grasvlakten thuis bestemd. Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

ledere andere toepassing, die in deze handleiding niet uitdrukkelij k toegestaan wordt, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen. Het apparaat is voor het gebruik door volwassenen bestemd.

Kinderen en ook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. De bediener of gebruiker van het apparaat is verantwoor-

delij k voor ongelukken of schades aan andere personen of hun eigendom. De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Algemene beschrij ving

De illustratie van de belangrij kste functionele componenten vindt u op de voorste en achterste uitklappagina.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en controleer of de volgende onderdelen volledig zijn n:

• Accu-kooimaaier en beugelgreep
• 2 x stang
• 1 x beugel
• Grasopvangbak
• 2 x kabelklem
• Metalen blad
• Inbusschroevendraaier
• 4 x Vleugelmoer
  4 x Schroef
• Bedieningshandleiding

Het metalen blad (16) en de inbus-schroevendraaier (15) zijn bij levering onder het transparante deksel (7) in het apparaat opgeborgen.

De accu's en de lader zij n niet inbegrepen!

Voer het verpakkingsmateriaal af zoals reglementair voorgeschreven.

Overzicht

1 Beugelgreep
2 Starthendel
3 Vleugelmoer
4 Schroef
5 Stang
6 Beugel
7 Afdekking
8 Laadstatusindicator
9 Behuizing
10 Stergreepmoer
11 Stootbeveiliging
12 Grasbak
13 Apparaatsnoer
14 Ontgrendelingsknop
15 Inbusschroevendraaier
16 Metalen blad
17 Contactsleutel
18 Accu
19 Ontgrendelknop
20 Lader
A
21 Houders
A
22 Schroef
A
23 Kabelklem
B
24 Schaal
B
25 Rollenbeugel
D
26 Clip-sluiting
E
27 Onderste mes
E
28 Messenwals
E
29 Inbusschroef

Functiebeschrij ving

De accu-kooimaaier heeft een snijwerktuig dat parallel aan het maaivlak draait. Hij is uitgerust met een krachtige elektrische motor, een robuuste kunststoffen behuizing, een veiligheidssleutel, een stootbeveiliging en een grasopvangbak. Het apparaat is ook traploos in de hoogte verstelbaar en heeft soepel lopende wielen.

De werking van de bedieningsonderdelen vindt u in onderstaande beschrij ving.

Technische gegevens

Accu-spindelmaaimachine..PSMA 20-Li A1

Motorspanning U....20 V==

Toerental snijgereedschap..max 1000 min ^-1

Snoeibreedte 380 mm

Snoeihoogte 12 - 42 mm

Beschermingsklasse ....III

Veiligheidsklasse IPX1

Gewicht (zonder accu en laadtoestel) 11,5 kg

Volume Grasvangmand....35 l

Geluidsdrukniveau (L_pA) .....75,2 dB(A); K_pA = 3 dB

Geluidsvermogensniveau (L WA ) gemeten.....85,3 dB(A); K WA = 1,87 dB gewaarborgd.....90 dB

Vibratie (a_h) ..... 1,083 m/s ^2 ; K=1,5 m/s ^2

Temperatuur .... max 50 °C

Laadproces 4 - 40 °C

Bedrij f....-20 - 50 °C

Opslag 0 - 45 °C

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelij king van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

De trilemissiewaarde kan tij dens het werkelij ke gebruik van het e trische werktuig van de vermelde waarde afwij ken, afhankelij k van de manier waarop het elektrisch werktuig wordt gebruikt. Er is de noodzaak veiligheidsmaatregelen voor de bescherming van de gebruiker vast te leggen, die gebaseerd zij n op een inschatting van de blootstelling tij dens de werkelij ke

gebruiksomstandigheden (hierbij moeten alle onderdelen van de bedrij fscyclus in acht worden genomen, bij voorbeeld momenten, waarop het elektrische apparaat is uitgeschakeld en die momenten waar het is ingeschakeld, maar draait zonder belasting).

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

Laadtij d

Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt.

Accu's van de reeks Parkside X 20 V TEAM mogen alleen met originele laders van de reeks Parkside X 20 V TEAM worden geladen.

We bevelen u aan dit apparaat uitsluitend met volgende accu's: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1.

We bevelen u aan deze accu's met volgende laders te laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1.

eleken actuele lij st van de accu-compatibiliteit vindt u op: www.lidl.de/akku

Laadtij d (min.)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90	120 120 210
PLG 20 A2 45 60	80 80 165
PLG 20 A3PLG 20 C3	35 45 60	50 120
PDSLG 20 A1 35	45 60 50 120
SmartPLGS 2012 A1	35 40 40	40 40 50

Veiligheidsinstructies

Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het werken met dit apparaat.

Symbolen en pictogrammen

Symbolen op het apparaat:

Let op!

Lees zorgvuldig de gebruiks- aanwijzing door.

Gevaar voor elektrische schok!

Letselgevaar door weggeslingerde onderdelen

Houd omstaanders uit de buurt van het apparaat

Opgepast – scherpe snoeimessen! Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!

Motor uitschakelen en contactsleutel uittrekken vóór instellings- of reinigingswerkzaamheden.

Opgelet! Naloop van het mes van de grasmaaier.

Vermelding van het geluidsniveau L_WA in dB.

Elektrische apparaten horen niet thuis bij huisvuil.

Stel het apparaat niet bloot aan vocht.

Draag oogbescherming. Draag gehoorbescherming.

Maaicirkel

Instelling snijhoogte

Laadstatusindicator

Dit apparaat maakt deel uit van Parkside X 20 V Team

Symbolen in de gebruiksaanwij zing:

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken met informatie over de preventie van schade.

Draag bij de omgang met het mes handschoenen.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsinstructies

BELANGRIJ K LEES ZORGVULDIG DE GE- BRUIKSAANWIJ ZING. GEBRUIKSAANWIJ ZING BE- WAREN VOOR TOEKOMSTI- GE NASLAG.

Bij verkeerd gebruik kan dit apparaat ernstige verwondingen veroorzaken. Om letsels en materiële schade te voorkomen, dient u de onderstaande veiligheidsinstructies te lezen en ervoor te zorgen dat u alle bedieningselementen correct kunt gebruiken.

- Lees zorgvuldig de gebruiksaanwij zing.

- Dit apparaat mag niet door kinderen worden gebruikt. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden verricht.

- Dit apparaat mag worden gebruikt door personen met verminderde fysieke, sensorische of mentale capaciteiten, of een gebrek aan ervaring en kennis, op voorwaarde dat ze onder toezicht staan of geinstrueerd zijn in het veilige gebruik van het apparaat en de gevaren die daaruit voortvloeien begrij pen.

Voorbereiding:

• Het apparaat mag niet worden gebruikt door kinderen of door personen die niet vertrouwd zijn met de gebruiksaanwij zing. De plaatselij ke wet- of regelgeving legt mogelijk k een minimumleet- tij d op voor personen die het apparaat willen gebruiken.
• Gebruik het apparaat nooit wanneer er andere mensen, vooral kinderen, of huisdieren in de buurt zijn. Kinderen mogen niet met het apparaat spelen.
• De bediener of gebruiker is verantwoordelijk voor letsels of materiële schade aan derde partij en of hun eigendom.
• Controleer het terrein waarop u het apparaat wilt gebruiken en verwij der stenen, stokken, draden of andere voorwerpen die door het apparaat kunnen

worden vastgegrepen en weg- geslingerd.

- Draag geschikte werkkledij zoals veiligheidsschoenen met antislipzool en een robuuste lange broek. Gebruik het apparaat niet wanneer u blootsvoets bent of open sandalen draagt. Draag geen loszittende kleding of kleding met loshangende snoeren of riemen.

- Controleer vóór elk gebruik de messen, de bevestigingsbouten en het volledige messensamenstel visueel op slij tage of schade. Gebruik het apparaat niet wanneer enige veiligheidssystemen (bv. de stootbeveiliging of de grasopvangbak), delen van de snij voorziening of bouten verloren, versleten of beschadigd zijn n. Om een onevenwichtige belasting te voorkomen, moeten beschadigde of versleten messen en bevestigingsbouten altijd set per set worden vervangen.

- Wees voorzichtig bij het hante- ren van apparaten met meerde- re snij gereedschappen, want de beweging van het ene mes kan leiden tot rotatie van een ander mes.

- Gebruik alleen reserveonderdelen of toebehoren die door de fabrikant zijn geleverd en aanbevolen. Bij gebruik van andere reserveonderdelen vervalt de garantie onmiddellij k.

- Versleten of beschadigde waarschuwingsborden moeten worden vervangen.

Het apparaat gebruiken:

Houd tij dens het werken de voeten en handen niet nabij of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

• Zorg ervoor dat uw voeten zich op een veilige afstand van de roterende onderdelen van het apparaat bevinden en schakel dan pas de motor volgens de instructies in.
• Gebruik het apparaat niet in de regen, bij onweer, in een vochtige omgeving of op een nat gazon. Werk alleen in daglicht of op een goed verlichte plek.
• Werk niet met het apparaat als u moe of ongeconcentreerd bent of na de inname van alcohol of tabletten. Las steeds tij dig een werkpauze in. Ga verstandig te werk.
• Zorg er tij dens het werken voor dat u stabiel staat, vooral wanneer u op een helling staat. Werk op een helling steeds in dwarsrichting, nooit omhoog of omlaag. Ga altijd uiterst voorzichtig te werk wanneer u op een helling de maairichting verandert. Werk niet op te steile hellingen.
• Beweeg het apparaat altijd te-gen staptempo. Ga altijd uiterst voorzichtig te werk wanneer u het apparaat omkeert, naar u toe trekt of achteruit beweegt.
• Schakel het apparaat voorzichtig en volgens de instructies van de gebruiksaanwij zing in. Bewaar voldoende afstand tus-

NL BE

sen uw voeten en de roterende messen.

• Houd het apparaat tij dens het opstarten niet gekanteld, behalve als dit nodig is bij het opstarten in hoog gras. Doe in dat geval het apparaat kantelen door op de grij pstang te drukken zodat de voorwielen van het apparaat enigszins worden opgetild. Controleer altijd of uw beiden handen zich in de juiste werkpositie bevinden voordat u het apparaat weer op de grond neerzet.
• Werk nooit zonder de grasopvangbak of zonder stootbeveiling. Blij f altij d uit de buurt van de uitworp-opening.
• Start de motor niet op terwij I u voor de uitworpschacht staat.

Let op! De messen blij ven nalopen. Er bestaat een risico op verwondingen.

• Hef het apparaat niet op of transporteer het niet terwij I de motor nog draait. Schakel het apparaat uit voordat u het voor transport kantelt, voordat u het over andere ondergronden dan gazon rij dt en voordat u het heen en terug naar het te maai- en gazon rij dt.
• Houd de grasuitworp-opening altijd schoon en vrij . Verwij der het maaiafval pas wanneer het apparaat stilstaat.
• Laat het apparaat nooit zonder toezicht achter op uw werkplek.
• Werk niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant

omgebouwd apparaat. Gebruik het apparaat nooit wanneer de veiligheidsvoorzieningen of -panelen zoals de stootbeveiliging en/of de grasopvangbak beschadigd zijn of ontbreken.

• Overbelast het apparaat niet. Werk uitsluitend binnen het vermelde vermogensbereik en verander de instellingen van de motor niet. Gebruik apparaten met een laag vermogen niet voor zware werkzaamheden. Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is.
• Gebruik het apparaat niet in de buurt van brandbare vloeistof-fen of gassen. Anders bestaat er brand- of explosiegevaar.

• Schakel het apparaat uit, trek de contactsleutel uit en verwijder de accu. Verzeker u ervan dat alle bewegende delen stilstaan:

• voordat u het apparaat achterlaat of niet meer gebruikt;

• voordat u blokkades of ver- stoppingen in de uitworps- chacht verwij dert;
• voordat u het apparaat controleert, reinigt of eraan werkt;
• wanneer de grasmaaier een vreemd voorwerp heeft geraakt. Controleer het apparaat op schade en verricht de noodzakelijk ke reparaties voordat u het apparaat opnieuw opstart en gebruikt:
• als het apparaat abnormaal hard begint te trillen, is een onmiddellij ke controle nodig.

- Controleer of alle moeren, bouten en schroeven stevig aangedraaid zijn n.

- Controleer het apparaat op eventuele beschadigingen.

- Repareer alle beschädigde onderdelen.

- Houd uw voeten en handen nooit nabij of onder roterende onderdelen. Ga nooit voor de grasuitworp-opening staan.

- Trek de zekering/contactsleutel steeds uit:

- als u de tuinmachine verlaat of voordat u blokkades verwij dert;

- wanneer u de tuinmachine controleert, reinigt of er werkzaamheden aan verricht;

- na aanrij ding van een vreemd voorwerp. Controleer het apparaat direct op schade en laat het indien nodig repareren:

- wanneer het op een abnor- male manier begint te trillen (direct controleren!).

- Bij het starten van de motor mag de grasmaaier niet gekanteld worden, tenzij het noodzakelijk is om de grasmaaier tij dens het proces op te tillen. In dat geval kantelt u hem slechts zover als absoluut noodzakelijk is en tilt u alleen die kant omhoog die weg van u wij st.

Onderhoud en opslag:

- Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.

- Houd er tij dens het onderhouden van de maaimessen rekening mee dat deze kunnen bewegen, zelfs wanneer de stroom is uitgeschakeld.

- Zorg ervoor dat alle moeren, bouten en schroeven goed zijn vastgedraaid en dat de machine zich in een veilig werkende toestand bevindt.

- Probeer niet het apparaat zelf te herstellen, tenzij u hiervoor een opleiding hebt gevolgd. Alle werkzaamheden die niet in deze gebruiksaanwij zing zijn vermeld, mogen alleen worden uitgevoerd door serviceaanbieders die door ons goedgekeurd zijn n.

- Bewaar het apparaat op een droge plaats en buiten bereik van kinderen.

- Behandel uw apparaat met zorg. Houd het gereedschap scherp en schoon, om beter en veiliger te kunnen werken. Volg de volgende onderhoudsvoor-schriften.

- Draag veiligheidshandschoenen tij dens het vervangen van de messen.

- Controleer de grasopvangbak regelmatig op slij tage of vervorming. Vervang, om veiligheidsredenen, versleten of beschadigde onderdelen. Ga tij dens het instellen van de messen uiterst voorzichtig te werk en zorg ervoor dat uw vingers niet gekneld raken tussen de roterende messen en vaste onderdelen van het apparaat.

- Zorg ervoor dat alleen reservemessen worden gebruikt die

door de fabrikant zijn toege- staan.

Elektrische veiligheid:

• De aansluitstekker van de lader moet in het stopcontact passen. De stekker mag op geen enkele manier worden omgebouwd.
  Gebruik geen adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewij zigde stekkers en passende stopcontacten reduceren het risico op een elektrische schok.
• Vermij d lichaamscontact met geaarde oppervlakken, zoals van leidingen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichlaam geaard is.
• Houd elektrische gereedschappen uit de buurt van regen en nattigheid. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.
• Gebruik geen toebehoren dat niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.

Neem de veiligheids- en acculaadinstructies in acht die vermeld staan in de gebruiksaanwij zing van uw accu en van de lader van de reeks Parkside X 20 V TEAM. Een gedetailleerde beschrij - ving van het laadproces en andere informatie vindt u in de aparte gebruiksaanwij - zing ervan.

Montage

• Draag beschermende handschoenen.
• Verricht werkzaamheden alleen als u ze zelf kunt doen.
• Bent u niet zeker, richt u dan tot een vakman of direct tot onze klantendienst.

Grij pstangen monteren

① + ② Onderste stangen monteren

1. Draai beide kleine schroeven (22) uit de behuizing.
2. Steek de onderste beugel (6) in de twee houders (21) op de behuizing.
3. Draai met de inbusschroevendraaier (15) de twee kleine schroeven (22) vast om de onderste beugel (6) vast te zetten.
4. Bevestig de twee middelste stangen (5) aan de onderste beugel (6) met telkens één vleugelmoer (3) en één schroef (4).

③ Beugelgreep monteren

1. Steek de beugelgreep (1) op de middelste stang (5).
2. Bevestig de beugelgreep (1) aan de middelste stangen (5) met telkens één vleugelmoer (3) en één schroef (4).

② Kabelklem monteren

1. Klem de kabelklemmen (23) op de onderste beugel (6) en op de middelste stang (5) en zet de kabel van het apparaat (13) ermee vast.

Wanneer u de vleugelmoeren (3) losmaakt, kunt u de beugelgreep (1) en de middelste stang (5) omlaag klappen om het apparaat op te bergen. Let erop dat het apparaatsnoer (13) niet wordt ingeklemd.

Bediening

De accu-kooimaaier kan met of zonder accu worden gebruikt.

Instellingen aan de maaier mogen alleen worden uitgevoerd als de motor is uitgeschakeld en het mes niet meer beweegt. Merk op dat het mes ook draait zonder dat de accu is geplaatst. Er bestaat gevaar voor lichamelij ke letsels.

Schakel het apparaat uit, trek de contactsleutel (17) uit en wacht de stilstand van het mes af.

Maaihoogte instellen

De maaihoogte kan op het apparaat traploos worden ingesteld van 12 - 42 mm.

1. Draai de twee stervormige moeren (10) aan de rechter- en linkerkant van het apparaat los.
2. Stel de gewenste maaihoogte in op de schaal (24) door de rolbeugel (25) te verplaatsen.
3. Zet de maaihoogte vast door de twee stervormige moeren (10) aan de rechter- en linkerkant van het apparaat aan te draaien.

De juiste maaihoogte bedraagt bij siergras ongeveer 25 - 30 mm en bij gebruiksgras ongeveer 30-65 mm.

Voor de eerste maaibeurt van het seizoen moet een lange maaihoogte worden ingesteld.

Houd rekening met de geluidshinder en de lokale voorschriften.

Accu plaatsen/ verwij deren

Schakel het apparaat uit, trek de contactsleutel (17) uit en wacht tot het mes tot stilstand is gekomen. Er bestaat een risico op lichamelij k letsel.

1. Til het doorzichtige deksel (7) op de behuizing op.
2. Om de accu (18) in het apparaat te plaatsen, schuift u de accu langs de geleidingsrail in het apparaat. Hij klikt hoorbaar vast.
3. Om de accu (18) uit het apparaat te verwij deren, drukt u op de ontgrendelknop (19) van de accu en trekt u de accu eruit.

Laadtoestand van de accu afl ezen

U kunt het op- laadniveau van de batterij afl ezen van de oplaadindicator (8) wanneer het apparaat is ingeschakeld.

rood-geel-groen => accu vol geladen rood-geel => accu-spanning bij ca. 2-18 V rood => accu moet geladen worden rode led rechts => Fout

Grasopvangbak monteren/verwij deren

1. Til de bumperbescherming (11) op en haak de grasopvangbak (12) vast.
2. Bevestig de grasvanger (12) aan de onderste beugel (6) met de klembevestiging (26).
   U kunt de hoogte waarop de grasopvangbak (12) hangt varië-
   ren door de lengte van de gordel aan te passen.

NL BE

1. Om de grasopvangbak (12) te verwij - deren, haakt u de grasopvangbak (12) los en maakt u de klembevestiging (26) los. Klap de stootbescherming (11) terug tegen de behuizing (9).

In- en uitschakelen

1. Plaats de maaier op een effen vlak.
2. Til het doorzichtige deksel (7) op de behuizing van het apparaat.
3. Schuif de geladen accu (18) langs de geleidingsrail in het apparaat. Hij klikt hoorbaar vast.
4. Steek de contactsleutel (17) in de daar- voor bestemde opening.
5. Controleer eerst of het apparaat geen voorwerpen raakt alvorens het in te schakelen.
6. Om het apparaat in te schakelen, drukt u op de ontgrendelknop (14) en houdt u tegelijk kertij d de starchendel (2) ingedrukt.
7. Laat de ontgrendelknop (14) los.
8. Als u het apparaat wilt uitschakelen laat u de starchendel (2) los.

Nadat het apparaat is uitgeschakeld, draait het mes nog enkele seconden verder. Raak het draaiende mes niet aan. Er bestaat een risico op verwondingen.

Accu laden

1. Neem desgevallend de accu (18) uit het apparaat.
2. Schuif de accu (18) in de laadschacht van de lader (20).
3. Sluit de lader (20) aan op een stopcontact.
4. Na het laden, koppelt u de lader (20) los van het elektriciteitsnet.
5. Trek de accu (18) uit de lader (20).

Werken met de grasmaaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar laat tegelijk kertij d onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaid werd dichter en ontstaat er een gelij kmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats ongeveer vanaf april bij een groeihoogte van 70 - 80 mm. In de hoofdvegetatietij d wordt het gazon minstens één keer per week gemaaid.

• Leid het apparaat stapvoets in zo recht mogelijk ke banen. Om volledig te maaien, dienen de banen zich altijd enkele centimeters te overlappen.
• Stel de snoeidiepte zodanig in, dat het apparaat niet overbelast wordt. In het andere geval kan de motor beschadigd worden.
• Werk op hellingen altijd dwars op de helling. Wees uiterst voorzichtig wanneer u achteruitstapt en het apparaat voorttrekt.
• Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onderhoud, opslag“ beschreven.

Schakel na het werk en voor het transport het apparaat uit, trek de netstekker uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelij ke letsels.

Maaien zonder grasopvangbak

Klap de bumperbescherming omlaag als u zonder de grasopvangbak maait. Er bestaat een risico op verwondingen.

Bij maaien zonder grasopvangbak wordt het zeer fijn versnipperde gras niet opgevangen in een opvangbak, maar blijft het op het gazon liggen. De voedingsstoffen in het maaisel worden afgebroken door bodemorganismen en vormen een voedingscyclus. Een gemulcht gazon hoeft daarom veel minder vaak te worden bemest.

Als algemene regel geldt dat het gazon relatief vaak moet worden gemaaid, zodat er slechts kleine hoeveelheden maaisel op het gazon achterblij ven.

Het is daarom het beste om het gazon minstens één keer per week te maaien zonder de grasvangbox en de maaier zo in te stellen dat slechts ca. 40% van de totale hoogte van het gazon zich als maaisel ophoopt. Als het gemaaid gras zichtbaar is op het gazon (bij v. het eerste gemaaid gras van het jaar of bij sterke groei), moet de grasopvangbak (12) worden gebruikt.

Reiniging/onderhoud/opslag

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag bij de omgang met het mes handschoenen.

Schakel vóór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de contactsleutel (17) uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelij ke letsels.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit de grasmaaier niet met water schoon. Gevaar voor elektrische schokken.

• Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings- c.q. oplosmiddelen.
• Verwij der na het maaien vastklevende plantenresten met een stuk hout of plastic van de wielen, de ventilatieopeningn, de uitwerpopening en het bereik van de messen. Gebruik geen harde of puntige voorwerpen, ze ouden het apparaat kunnen beschadigen.
• Controleer de grasmaaier telkens vóór gebruik op klaarblij kelij ke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.
• Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit.

Mes vervangen

Als het mes bot is, kan het worden bij geslepen of vervangen. Neem hiervoor contact op met een gespecialiseerde werkplaats of ons servicecentrum.

E Onderhoud/afstelling van het mes

Het mes van uw maaier is in de fabriek optimaal afgesteld. Indien het maaien van het gras na langer gebruik onzuiver wordt, corrigeer dan de positie van het onderste mes.

1. Controleer de messenwals (28) en het onderste mes (27) op inkepingen en verwij der deze indien nodig met een slij psteen.
2. Draai de inbusschroeven (29) rechts en links van het ondermes (27) los met de inbusschroevendraaier (15).

3. Schuif het meegeleverde metalen blad (16) (voelermaatje) aan één kant tussen één mesje van de messenwals (28) en het onderste mesje (27).

4. Draai de inbusschroeven (29) aan dezelfde kant vast met de inbusschroe-vendraaier (15) totdat het metalen blad (16) (voelermaat) licht klemt tussen de meswals (28) en het onderste mes (27).

5. Ga door met het draaien van de messenwals (28) totdat het zojuist ingestelde mes precies onder het onderste mes (27) aan de andere kant zit.

6. Draai nu de inbusschroeven (29) aan deze kant vast met de inbusschroeven-draaier (15) totdat het metalen blad (16) (voelermaat) licht klemt tussen de messenwals (28) en het onderste mes (27).

7. Controle: Draai de messenwals (28) door. Als de messenwals (28) en het ondermes (27) elkaar nauwelij ks hoorbaar raken, is het mes juist afgesteld.

Opslag

Draai de vier vleugelmoeren (3) los en klap de beugelgreep (1) en de middelste stangen (5) omhoog om het apparaat op te bergen. Let erop dat het apparaatsnoer (13) niet wordt ingeklemd.

• Bewaar het apparaat droog en buiten het bereik van kinderen.
• Laat de motor afkoelen voordat u het apparaat in gesloten ruimten wegzet.
• Neem de accu vóór een langer duren- de opslag (bij voorbeeld overwintering) uit het apparaat.

Wij zijn niet aansprakelijk voor door onze apparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van niet-originele onderdelen c.q. door een niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Neem de accu uit het apparaat en lever het apparaat, toebehoren en de verpakking in voor een milieuvriendelij ke recycling. Instructies voor verwij dering van de accu vindt u in de aparte handleiding voor uw accu en lader.

Machines horen niet thuis in het huisafval.

Gebruikte elektrische apparaten moeten gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled overeenkomstig Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur.

Afhankelijk van de omzetting in nationaal recht, hebt u de volgende mogelijkheden:

- retourneren naar een verkooppunt, - brengen naar een offi cieel verzamelpunt. Vraag hiervoor raad bij uw plaatselijke afvalmaatschappij of bij ons servicecenter.

- retourneren naar de fabrikant/distributeur. De afvoer van uw ingezonden defecte apparaten voeren we gratis uit. Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.

Vervangstukken

Reserveonderdelen en accessoires verkrij gt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 71).

Grasbak 91106237

Foutmeldingen

Probleem Mogelijk ke	oorzaak Oplossing
Apparaat start nie	Accu ontladen	Accu laden (zie „Laadprocédé“)
	Accu niet aangebracht	Accu aanbrengen (zie „Bediening“)
	Starthefboom (2) of ontgren-delknop (14) defect	Reparatie door servicecenter
	Motor defect
	Gras te lang Grotere maaihoogte instellen.
Motor wordt uitgeschakeld	Blokkering door vreemde voorwerpen	Vreemd voorwerp verwij deren
Resultaat van het werk niet bevredigend of motor werkt moeilijk	Gras te kort of te hoog Snoeihoogte wijzigen
	Mes (28) stomp	Mes op laten scherpen of uit-wisselen
	Uitwerpkanaal verstopt Gras verwij deren
Mes roteert niet	Mes (28) door gras geblok-keerd	Gras verwij deren
Abnormale geluiden, gerammel of trillingen	Mes (28) beschadigdt Mes vervangen

Garantie

Geachte cliënte, geachte klant, U krij gt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelij ke rechten. Deze wettelij ke rechten worden door onze hierna beschreven ga- rantie niet beperkt.

Garantievoorwaarden

De garantietermij n begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewij s van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termij n van drie jaar het defecte apparaat en het bewij s van aankoop (kassabon) voorgelegd en dat schriftelij k kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krij gt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelij ke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaan-de beschadigingen en gebreken moeten onmiddellij k na het uitpakken gemeld worden. Na het verstrij ken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlij nen zorgvuldig geproduceerd en vóór afl evering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slij tage blootgesteld zijn en daarom als aan slij tage onderhevige onderdelen beschouwd kunnen worden (b.v. mes) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwij zing vermelde aanwij zingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwij zing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelij k vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefi liaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwij zingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het identifi catienummer (IAN 376666_2104) als bewij s van de aankoop klaar te houden.

- Gelieve het artikelnummer uit het typeplaatje.

- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krij gt dan bij komende informatie over de afhandeling van uw klacht.

- Een als defect geregistreerd product kunt u, na overleg met onze klan-tenservice, mits toevoeging van het bewij s van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeel-de serviceadres zenden. Om proble-men bij de acceptatie en extra kosten te vermij den, maakt u onvoorwaarde- lij k uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswij ze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij - geleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefi liaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwij zing op het defect naar ons servicefi liaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswij ze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL ServiceNederland

Tel.: [phone]

E-Mail: [e-mail]

IAN 376666_2104

BE ServiceBelgië

Tel.: [phone]

E-Mail: [e-mail]

IAN 376666_2104

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat deAccu-spindelmaaimachine 20 Vbouwserie PSMA 20-Li A1Seriennummer 000001 - 019500de hierna volgende, van toepassing zij nde EU-richtlij nen
2006/42/EC • 2014/30/EU2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60335-1:2012/A15:2021 • EN 60335-2-77:2010EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 55014-1:2021 • EN IEC 55014-2:2021ISO 3744:1995 • ISO 11094:1991 • EN IEC 63000:2018
Bovendien wordt in overeenstemming met de geluidsemissierichtlij n2000/14/ EC bevestigd:Akoestisch niveaugegarandeerd: 90 dB(A)gemeten:85,3 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming metAnnex VI / 2000/14/ ECAangemeld bij : TÜV SÜD Industrie Service GmbH, Westendstrasse 199,80686 München, Germany (NB 0036)
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY30.03.2022	Christian FrankDocumentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlij n 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlij ke stoffen in elektrische en elektronische apparaten.
