GEBRUIKSAANWIJZING PERT 300 C1 PARKSIDE

Vertaling van de oorspronkelijke gebruiksaanwijzing

PL

ELEKTRYCZNA PODKASZARKA

Instrukcja obsługi

NL/BE Gebruiksaanwijzing Pagina 64

Lijst van gebruikte pictogrammen/symbolen....Pagina 65

Inleiding ...... Pagina 66

Beoogd gebruik ...... Pagina 66

Leveringsomvang ...... Pagina 66

Lijst van onderdelen....Pagina 67

Technische gegevens ...... Pagina 67

Algemene veiligheidsaanwijzingen ...... Pagina 68

Voor het eerste gebruik ...... Pagina 74

Product uitpakken. ...... Pagina 74

Tips voor het werken met het product.... Pagina 76

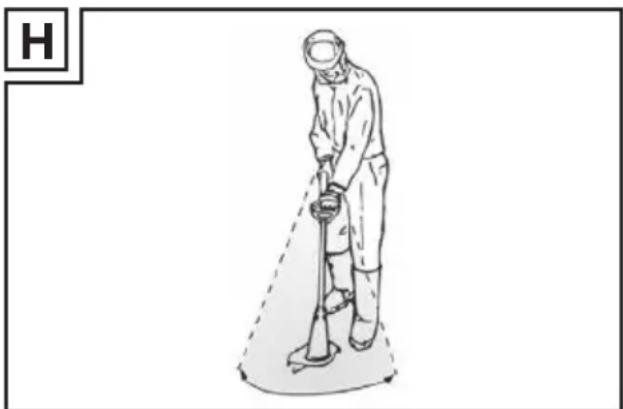

Gras maaien....Pagina 76

Probleemoplossing....Pagina 76

Reiniging en onderhoud....Pagina 77

Reiniging. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 77

Onderhoud ...... Pagina 78

Spoelcapsule/Draadspoel vervangen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 78

Transport....Pagina 79

Reserveonderdelen/accessoires....Pagina 79

Opbergen....Pagina 79

Afvoer ...... Pagina 80

Garantie ...... Pagina 80

Afwikkeling in geval van garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 81

Service ...... Pagina 81

EU-conformiteitsverklaring....Pagina 82

Lijst van gebruikte pictogrammen/symbolen
	Lees de gebruiksaanwijzing.		Houd niet-betrokken mensen uit de buurt.
	WAARSCHUWING! – Duidt op een gevaar met een middelmatig risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijvoorbeeld gevaar voor elektrische schokken)		Schakel het product altijd uit, ontkoppel het van de stroomvoorziening en laat het afkoelen, voordat u inspectie-, onderhouds- of reinigingswerkzaamheden uitvoert.
	VOORZICHTIG! – Duidt op een gevaar met een laag risico dat licht tot matig letsel tot gevolg kan hebben, als dit niet wordt voorkomen (bijvoorbeeld verbrandingsgevaar)		Stel het product niet aan vocht bloot. Werk niet bij regen en snijdt geen nat gras.
	Beschermingsklasse II (dubbele isolatie)		Wisselstroom/-spanning
	Draag gehoorbescherming!		Antislip, beschermend schoeisel dragen!
	Draag een veiligheidsbril! Bescher 3 kleding dragen!
	Trek de stekker eruit, indien het netsnoer 4 beschadigd is of in de knoop zit.		Trek bij onderhoudswerkzaamheden direct de stekker uit het stopcontact.
	Gegevens garanderen geluidsvermogenspeilen LWA in dB		Snijcirkel
23 cm	Snijcirkel Draairichting van de draa#
	Spoeldeksel 15 loshalen		Spoeldeksel 15 bevestigen

Veiligheidsaanwijzingen Handelingsaanwijzingen

Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

Na het uitschakelen van het product blijft de snijvoorziening nog een paar seconden draaien. Houd handen en voeten op een veilige afstand.

ELEKTRISCHE GRASTRIMMER

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

• Dit product is bedoeld voor het maaien van gras in de tuin. Gebruik het product niet voor het maaien van heggen of struiken.
• Het product gebruikt een volledig automatisch draadspoel 16 als maai-inrichting.
  ■ Een beschermkap 8 beschermt de gebruiker tegen de maakkop 9.
  Elk ander gebruik van of wijzigingen aan het product gelden als niet volgens de voorschriften en kunnen leiden tot gevaren, zoals de dood, levensbedreigend letsel en schade.

De fabrikant is niet verantwoordelijk voor schade ontstaan door onjuist gebruik.

• Dit product is bestemd voor de gebruik thuis en overeenkomstig gebruik. Het product is niet geschikt voor commercieel gebruik.
• Het product is bestemd voor gebruik door volwassenen. Jongeren ouder dan 16 jaar mogen het product uitsluitend onder toezicht gebruiken. De exploitant of gebruiker is verantwoordelijk voor ongevallen van andere personen of schade aan hun eigendommen.

Leveringsomvang

⚠ WAARSCHUWING!

Zowel het product als het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1 Elektrische grastrimmer
1 Hulpgreep
1 Beschermkap
1 Draadspoel (voorgemonteerd)
4 Kruiskopschroeven (lang)

2 Kruiskopschroeven (kort)

1 Gebruiksaanwijzing

- Lijst van onderdelen

Vouw voor het lezen de bladzijden met de afbeeldingen uit en maak uzelf daarna vertrouwd met alle functionaliteit van het product.

(Afb. A)

1 Aan/uit-schakelaar
2 Bovenste handgreep
3 Trekontlasting
4 Aansluitsnoer met stekker
5 Greepdeel
6 Middenstuk
7 Motorkop
8 Beschermkap
9 Maaikop
10Hulpgreep
11aKruiskopschroef (lang)
11bKruiskopschroef (kort)

(Afb. D)

12Moer
13 Bout
14Greephouder

(Afb. G)

15Spoeldeksel
15a Driehoekige marking
15b Draaduitlaatoog (spoeldeksel)
16Draadspoel
17Veer
18 Spoelcapsule
19 Draadsnijder
20 Opening (draadspoel)

Geluidsemissiewaarden

De gemeten waarden zijn in overeenstemming met EN 50636-2-91 vastgesteld. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparaat bedraagt meestal:

Geluidsdrukniveau L_pA : 78	dB
Onzekerheid K_pA :	3 dB
Geluidsvermogenspeil L_WA
gegarandeerd:	90 dB
gemeten:	88 dB
Onzekerheid K_WA :	1,95 dB

Trillingsemissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), vastgesteld volgens EN 50636-2-91:

Hoofdgreep ah:	9,6 m/s2
Onzekerheid K:	1,5 m/s2
Hulpgreep ah:	≤2,5 m/s2
Onzekerheid K:	1,5 m/s2

⚠ WAARSCHUWING!

Draag gehoorbescherming!

TIP

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn met een genormeerde testmethode gemeten en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

TIP

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook voor een voorlopige inschatting van de belasting worden gebruikt.

WAARSCHUWING!

De trillings- en geluidsemissies tijdens het feitelijke gebruik van het elektrische apparaat kunnen afwijken van de opgegeven waarden, afhankelijk van de manier waarop het elektrische apparaat wordt gebruikt, met name van het soort werkstuk dat wordt bewerkt. Het is noodzakelijk om veiligheidsmaatregelen ter bescherming van de bedienaar vast te leggen, die zijn gebaseerd op de trillingsbelasting tijdens de daadwerkelijke gebruiksomstandigheden (hierbij moet rekening worden gehouden met alle aspecten van de gebruikscyclus, bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het apparaat wel is ingeschakeld maar zonder belasting draait).

Algemene veilig- heidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle veiligheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich niet opvolgen van de veiligheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch apparaat" heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparaten (met aansluitsnoer) of op door een accu gevoede elektrische apparaten (zonder aansluitsnoer).

Veiligheid op de werkplek

1) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.
2) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.
3) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

1) De aansluitstekker van het elektrische apparaat moet in het stopcontact passen. De stekker mag op geen enkele manier worden veranderd. Gebruik geen verloopstekkers in combinatie met ge-aarde elektrische apparaten. On-gewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

2) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten. Het risico op elektrische schokken is groter als uw lichaam is geaard.

3) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
4) Gebruik het aansluitsnoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat of om de netstekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe voorwerpen of zich bewegende onderdelen. Een beschadigd of verward aansluitsnoer verhoogt het risico op elektrische schokken.
5) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer geschikt voor werken buitenshuis vermindert het risico op elektrische schokken.
6) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid bij het gebruik van een elektrisch apparaat kan ernstige verwondingen veroorzaken.
2) Draag persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals een stof-

masker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert het risico op letsel.

3) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat aansluit op de stroomvoorziening terwijl het al is ingeschakeld, dan kan dit tot ongevallen leiden.
4) Verwijder inzetgereedschap of moersleutels voordat u het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan letsel veroorzaken.
5) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.
6) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en hand-schoenen uit de buurt van bewe-gende onderdelen. Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
7) Als stofafzuig- en stofopvangvoorzieningen kunnen worden aangebracht, zorg er dan voor dat deze zijn aangesloten en juist worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.

8) Laat u niet in slaap sussen door een onterecht gevoel van veiligheid en veronachtzaam nooit de veiligheidsregels voor elektrische apparaten, ook niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werkt. Achteloos te werk gaan kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en behandeling van het elektrische apparaat

1) Belast het elektrische apparaat niet overmatig. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
2) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
3) Trek de netstekker uit het stopcontact en/of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.
4) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektrische apparaat nooit gebruiken door personen die er niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

5) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controleer of bewegende delen correct werken en niet klemmen en of er geen onderdelen zijn gebroken of zodanig zijn beschadigd dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen vóór het gebruik van het elektrische apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.

6) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.
7) Gebruik elektrische apparaten, accessoires, inzetgereedschap, etc. zoals in deze aanwijzingen is aangegeven. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.
8) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en olie-en vetvrij blijven. Gladde grepen en greepvlakken maken veilige bediening en controle van het elektrische apparaat in onvoorziene omstandigheden onmogelijk.

Service

1) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee wordt verzekerd dat de veiligheid van het elektrische apparaat behouden blijft.

Aanvullende veiligheidsaanwijzingen Training

• Dit product mag niet worden gebruikt door kinderen. Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd.
  Als het netaansluitsnoer is beschadigd, moet dit worden vervangen door de fabrikant, zijn klantenservice hiervan of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.
• Het product mag niet worden gebruikt door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of personen met onvoldoende kennis of ervaring.
  Laat nooit kinderen of personen het product gebruiken die niet bekend zijn met de genoemde instructies.
  Lokale voorschriften kunnen een leeftijdsgrens voor de gebruiker bepalen.
  Lees de instructies zorgvuldig. Maak uzelf vertrouwd met de steldelen en het correcte gebruik van de machine.
  De exploitant of gebruiker is verantwoordelijk voor ongevallen van andere personen of schade aan hun eigendommen.
• Het product mag niet worden gebruikt op hoogten van meer dan 2000 m.

Voorbereiding

• Controleer het product voor gebruik op beschadigde, ontbrekende of incorrect aangebrachte bescherminrichtingen of delen van de maai-inrichting.

• Controleer het product voor de ingebruikname en na stoten op tekenen van slijtage of beschadigingen en laat de noodzakelijke reparaties uitvoeren.

• Gebruik uitsluitend gecertificeerde verlengsnoeren (H05VVH2-F), die max. 75 m lang en voor gebruik buiten bedoeld zijn. Rol het verlengsnoer voor gebruik altijd geheel van de kabeltrommel af. Controleer het verlengsnoer op beschadiging en veroudering.
  Sluit geen beschadigd snoer op de stroomvoorziening aan. Raak geen beschadigde snoeren aan, voordat deze van de stroomvoorziening zijn ontkoppeld, omdat u spanningsgeleidende delen kunt aanraken.

• Controleer voor het gebruik de aansluit- en verlengsnoeren op tekenen van beschadiging of veroudering. Als de kabel tijdens het gebruik beschadigd raakt, ontkoppel deze direct van het stroomnet. RAAK DE KABEL NIET AAN, VOORDAT DEZE IS LOSGEKOPPELD VAN DE STROOMVOORZIENING. Gebruik het product niet als de kabel beschadigd of versleten zijn.
• Om het aansluitsnoer uit het stopcontact te trekken, moet u altijd aan de stekker trekken, nooit aan het aansluitsnoer.

Gebruik

⚠ WAARSCHUWING!

Raak bewegende, gevaarlijke onderdelen niet aan voordat het product van de stroomvoorziening is gescheiden en de bewegende, gevaarlijke onderdelen volledig tot stilstand zijn gekomen.
Houd het aansluit- en verlengsnoer uit de buurt van de maai-inrichting, om schade aan de kabels te vermijden, die tot contact met spanningsgeleidende delen kunnen leiden.

Draag oogbescherming, stevige schoenen en een lange broek tijdens het gebruik van het product.
- Gebruik het product niet onder slechte weersomstandigheden, vooral niet in geval van bliksemgevaar.
Er bestaat risico op snijletsel aan handen en voeten.
- Stop het gebruik van het product wanneer mensen, in het specifiek kinderen of huisdieren in de buurt zijn.
- Gebruik het product alleen bij daglicht of bij goed kunstlicht.
Houd handen en voeten altijd uit de buurt van de maai-inrichting, in het specifiek wanneer u de motor inschakelt.
- Vervang nooit de niet-metalen maai-inrichting door een metalen maai-inrichting.
- Gebruik het product nooit met beschadigde of ontbrekende bescherminrichting resp. afdekkingen of met beschadigd of versleten snoer.
Vermijd een abnormale lichaamshouding. Zorg voor een veilige ondergrond om altijd het evenwicht te bewaren wanneer u op hellingen werkt.
Ga langzaam te werk. Loop niet met het product in uw hand.
Schakel het product direct uit bij het optreden van een ongeval of een storing tijdens het gebruik. Zorg voor de juiste zorg bij letsel of roep medische hulp in. Raadpleeg het hoofdstuk "Probleemoplossing" of neem contact op met onze klantenservice om storingen te verhelpen.

Houd het verlengsnoer uit de buurt van bewegende, gevaarlijke delen om beschadigingen aan snoeren te vermijden, die tot het aanraken van actieve delen kunnen leiden.
Als het aansluitsnoer tijdens het gebruik beschadigd of verwikkeld raakt, schakelt u het product direct uit en trekt u de stekker eruit om het product van de stroomvoorziening te ontkoppelen.
- Gebruik een aardlekschakelaar met een activeringsstroom van niet meer dan 30 mA.
- Gebruik geen accessoires die niet door Parkside worden aanbevolen. Dit kan elektrische schokken, brand of letsel veroorzaken.
- Ontkoppel het product altijd van de stroomvoorziening (d.w.z. de stekker van het stroomnet ontkoppelen),
- Als het product niet onder toezicht staat;
- Voordat u blokkeringen verwijdert;
- Voordat u het product controleert, reinigt of gebruikt;
- Nadat u een vreemd voorwerp hebt gevonden;
- Indien het product ongewoon sterk begint te trillen.
- Indien het product ongewoon sterk begint te trillen, is een directe controle vereist.
- Zoek naar tekenen van beschadigingen.
- Voer de noodzakelijke reparaties aan beschadigde delen uit.
- Zoek naar losse delen en haal deze aan.
- Let er altijd op dat de ventilatieopeningen vrij blijven van vreemde voorwerpen.

Onderhoud en opslag

Ontkoppel het product van de stroomvoorziening (d.w.z. de stekker van het stroomnet ontkoppelen), voordat u onderhouds- of reinigingswerkzaamheden uitvoert.
- Gebruik alleen de door de fabrikant aangeboden en aanbevolen vervangende onderdelen en accessoires.
- Controleer en onderhoud het product regelmatig. Laat het product alleen repareren door een geautoriseerd servicecentrum.
Bewaar het product als u het niet gebruikt op een droge, stofvrije plaats buiten het bereik van kinderen.
- Let er op dat de ventilatieopeningen vrij blijven van verontreinigingen.

Vermindering van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke veiligheidsuitrusting om de effecten van trillingen en geluid te verminderen.

De volgende maatregelen helpen om de risico's van trillingen en geluid te verminderen:

• Gebruik het product alleen zoals beoogd en zoals beschreven in deze aanwijzingen.
  Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden.
• Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.
  Houd het product stevig vast aan de handgrepen/greepvlakken.
• Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (als dat van toepassing is).

Organiseer uw werkplan zodanig dat het gebruik van producten die hevig trillen, over een langere tijdsduur is verdeeld.

Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.
Schakel het product direct uit als het slecht functioneert en ontkoppel het van het elektriciteitsnet. Laat het product daarna door een gekwalificeerde vakman controlleren en, indien nodig, repareren voordat u het weer in gebruik neemt.

Overige risico's

- Ook als u het product bedient zoals dat hoort, bestaan er nog altijd risico's. De volgende gevaren kunnen zich voordoen in verband met de bouwwijze en de uitvoering:

• Snijwonden;
  – Gehoorverlies, als u zonder gehoorbescherming werkt;
• Effecten op de gezondheid als gevolg van hand- en armtrillingen als het product gedurende langere tijd wordt gebruikt of als het niet juist wordt gebruikt en onderhouden.

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen alvorens het product te bedienen!

● Voor het eerste gebruik

Product uitpakken

1. Haal het product uit zijn verpakking en verwijder al het verpakkingsmateriaal en beschermfolie.
2. Controleer of alle onderdelen aanwezig zijn en of de beschrijving van het meegeleverde volledig is (zie "Leveringsomvang").
3. Controleer of het product en alle onderdelen in goede staat zijn. Mocht u een beschadiging of een defect vaststellen, gebruik het product dan niet, maar ga te werk zoals beschreven in het hoofdstuk "Garantie".

• Installatie

Middenstuk (afb. B)

1. Steek het middenstuk 6 op de motorkop 7.
2. Steek het greepdeel 5 op het middenstuk 6.
3. Bevestig het middenstuk 6 op de motorkop 7 en op het greepdeel 5 met 4 lange kruiskopschroeven 11a.

Beschermkap (afb. C)

1. Plaats de beschermkap 8 op de motorkop 7.
2. Bevestig de beschermkap 8 met 2 korte kruiskopschroeven 11b.

Hulpgreep (afb. D)

1. Draai de voorgemonteerde moer 12 en de bout 13 van de hulpgreep 10.
2. Trek de uiteinden van de hulpgreep 10 uit elkaar en schuif deze over de greephouder 14.
3. Schroef de hulpgreep 10 met de bout 13 en de moer 12 vast.

Bediening

⚠️ VOORZICHTIG! Gevaar voor letsel!

Gebruik het product niet zonder beschermkap 8.
Draag geschikte kleding evenals oog- en gehoorbescherming.
Vergewis u er voor elk gebruik van dat het product geen andere voorwerpen aanraakt.
Vergrendel de aan/uit-schakelaar 1 niet. Na het loslaten van een aan/uit-schakelaar moet de motor zijn uitgeschakeld. Als de aan/uit-schakelaar beschadigd is, mag u het product niet verder gebruiken.

TIP

Neem de lokale voorschriften met betrekking tot geluidsbescherming in acht.

In-/uitschakelen

⚠️ VOORZICHTIG! Risico op letsel en materiële schade!

Zorg voor een stevige ondergrond en houd het product stevig vast met beide handen en uit de buurt van uw lichaam.
Let er vóór het inschakelen op dat het product geen voorwerpen raakt.

VOORZICHTIG! Risico op letsel en materiële schade!

De draadspoel ^16 beweegt nog enige tijd nadat het product is uitgeschakeld. Laat de draadspoel volledig tot rust komen.
Houd handen en voeten op een veilige afstand draadspoel 16.

TIP

Voor de transportbeveiliging bij levering is de snijdraad aan het uiteinde vastgeknoopt. Het vastgeknoopte uiteinde wordt na de eerste verlenging van het snijdraad door de draadsnijder 19 afgesneden.
Het product kan niet in continu bedrijf worden geschakeld.
Verwijder regelmatig grasresten uit de draadspoel 16, zodat het maaieffect niet wordt aangetast.

(Afb. E)

1. Vorm uit de uiteinden van het verlengsnoer een lus. Voer de lus door de opening op de bovenste handgreep 2 en hang deze in de trekontlasting 3.
2. Sluit het product aan op de stroomvoorziening.
3. Let erop dat het product zich in een veilige positie bevindt en houd het met beide handen op zijn plaats. Plaats de spoelcapsule 18 niet op de grond.
4. Inschakelen: Houd de aan/uit-schakelaar 1 ingedrukt.
5. Uitschakelen: Laat de aan/uit-schakelaar 1 los.

Instellingen

Hulpgreep afstellen (afb. F)

U kunt de hulpgreep 10 in verschillende standen zetten. Stel de hulpgreep zo af dat de spoelcapsule 18 in de werkstand iets naar voren wordt gekanteld.

☐ Draai de moer 12 los en verstel de hulpgreep 10 in de gewenste positie. Draai de moer weer vast.

Snijdraad verlengen

TIP

Maak de draadsnijder19 regelmatig vrij van grasresten, zodat het snij-effect niet wordt beïnvloed.
Controleer de snijdraad regelmatig op beschadigingen. Zorg ervoor dat de snijdraad de door de draadsnijder 19 voorgeschreven lengte heeft.

□ Het product beschikt over een contactautomaat. 1 draad wordt verlengd, als u met de maaikop 9 op de grond tikt en de aan/uit-schakelaar 1 indrukt.

□ Als de draden in eerste instantie langer zijn dan de snijcirkel, worden ze automatisch tot de juiste lengte verkort door de draadsnijder 19.

□ Als geen draadeinden zichtbaar zijn: Vervang de draadspoel 16 (zie "Draadspoel vervangen").

□ Draadlengte handmatig instellen:

• Ontkoppel het product van de stroomvoorziening.
• Trek aan de uiteinden van de draad en druk herhaaldelijk op de maaikop 9, totdat het uiteinde van de draad ca. 1 cm boven de draadsnijder 19 uitsteekt.

● Tips voor het werken met het product

⚠ WAARSCHUWING! Gevaar voor letsel!

Maai geen vochtig of nat gras.
Voordat u het product inschakelt, moet u controleren of de draadspoel 16 niet in contact komt met stenen, vuil of andere vreemde voorwerpen.
Schakel het product in voordat u het gras nadert dat u wilt maaien.
Overbelast het product niet tijdens het gebruik.
Vermijd contact met obstakels (stenen, muren, omheiningen, enz.). De draadspoel 16 raakt anders snel versleten.
Vermijd het gebruik van het product bij slecht weer, vooral bij bliksemgevaar.
Selecteer voor de hulpgreep ^10 geen positie, die te dicht bij de bovenste handgreep ^2 ligt. Anders kunt u het product niet correct controleren.

⚠ WAARSCHUWING! Gevaar voor letsel!

Houd het product tijdens de werkzaamheden zo dat de beschermkap 8 u tegen de maairichting beschermt.

Gras maaien

□ Maai het gras door het product naar rechts en links te draaien.
□ Maai langzaam en houd het product bij het maaien met de snijcirkel parallel tot de grond.
□ Maai lang gras van boven naar beneden in lagen.

● Probleemoplossing

Probleem Mogelijke oorzaak Behandeling
Het product start niet.	De aan/uit-schakelaar 1 is defect.	Neem contact op met onze klantenservice om het product te laten repareren.
	De motor is defect.
Het product werkt met onderbrekingen.	Er is een intern los contact.
	De aan/uit-schakelaar 1 is defect.
Het product maakt sterke trillingen en harde geluiden.	De maai-inrichting is vuil. Maak de maai-inrichtingschoon (zie “Reiniging”).
	De motor is defect. Neem contact op met onze klantenservice om het product te laten repareren.
Het maairesultaat is slecht.	De draadspoel 16 heeft niet genoeg snijdraad.	Verleng de draadspoel eventueel (zie “Snijdraad verlengen”).
		Vervang de draadspoel 16 (zie “Draadspoel vervangen”).
	De snijdraad wordt niet uit het spoeldeksel 15 geleid.	1. Verwijder de spoeldeksel 15.2. Draai de snijdraad naar buiten door de draaduitlaatogen 15b.3. Monteer de spoeldeksel 15 weer.

Reiniging en onderhoud

WAARSCHUWING! Gevaar voor letsel!

Schakel het product altijd uit, ontkoppel het van de stroomvoorziening en laat het afkoelen, voordat u inspectie-, onderhouds- of reinigingswerkzaamheden uitvoert.

WAARSCHUWING! Gevaar voor letsel!

Verwondingsgevaar door bewegende, gevaarlijke onderdelen!

VOORZICHTIG!

Alle onderhouds- en reparatiewerkzaamheden, die niet zijn vermeld in deze handleiding: Wend u tot een geautoriseerd servicecentrum of een vergelijkbaar gekwalificeerde persoon om het product te laten controleren en repareren. Gebruik uitsluitend originele onderdelen.

TIP

Voer de volgende reinigings- en onderhoudswerkzaamheden regelmatig uit. Dit garandeert een lang en betrouwbaar gebruik.

Reiniging

WAARSCHUWING! Kans op elektrische schokken!

Spuit het product niet af met water en dompel het niet in water.

WAARSCHUWING! Gevaar voor letsel!

Wees voorzichtig met de draadsnijder 19. De draadsnijder kan ernstige snijwonden veroorzaken.

TIP

Gebruik geen reinigings- of oplosmiddelen. Daarmee kunt u het product onherstelbaar beschadigen.

☐ Houd de ventilatieopeningen, de motorbehuizing en de grepen van het product schoon. Gebruik daarvoor een vochtige doek of borstel.

□ Maak na elke maaibewerking de beschermkap 8 en de maai-inrichting vrij van gras en grond.

Onderhoud

□ Controleer het product voor elk gebruik op duidelijke defecten, zoals losse, versleten of beschadigde onderdelen.

□ Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en juiste bevestiging. Vervang deze eventueel.

- Spoelcapsule/Draadspoel vervangen

(Afb. G)

TIP

Controleer de draadsnijder ^19 . Gebruik het product nooit zonder draadsnijder of met een defecte draadsnijder. Als de draadsnijder beschadigd is, moet u contact opnemen met onze klantenservice.
U kunt ook in de bouwmarkt algemeen verkrijgbare draden gebruiken om lege draadspoelen opnieuw te gebruiken (zie "Technische gegevens"). De wikkelrichting is op de draadspoel 16 afgebeeld.

Spoelcapsule vervangen

1. Verwijder de stekker.
2. Houd de spoelcapsule 18 met 1 hand vast en draai het spoeldeksel 15 in de richting

3. Neem het spoeldeksel 15 samen met de draadspoel 16 er langzaam af. Houd het spoeldeksel en de draadspoel vast, omdat de veer 17 ze er uit drukt.

4. Plaats de nieuwe spoeldeksel 15 met de draadspoel 16 op de spoelcapsule 18. Let erop dat de driehoekige markeringen 15 ^a op het spoeldeksel en de spoelcapsule boven elkaar liggen.

5. Houd de spoelcapsule 18 met 1 hand vast. Draai het spoeldeksel 15 in de richting vast. Houd het spoeldeksel goed vast, omdat de veer 17 het eruit drukt.
6. Trek aan de uiteinden van de draad en druk herhaaldelijk op de maaikop 9, totdat het uiteinde van de draad ca. 1 cm boven de draadsnijder 19 uitsteekt.
7. Zorg ervoor dat het spoeldeksel 15 vlak in de spoelcapsule 18 is ingeklikt en niet schuin ligt (zie detailfoto's in afb. G).

Draadspoel vervangen

1. Verwijder de stekker.
2. Open de spoelcapsule 18, door deze met 1 hand vast te houden en het spoeldeksel 15 in de richting te draaien.
3. Verwijder het spoeldeksel 15 van de spoelcapsule 18 en verwijder de draadspoel 16. Houd het spoeldeksel en de draadspoel vast, omdat de veer 17 ze er uit drukt.
4. Druk het draadeinde van de nieuwe draadspoel uit de slede van de draadspoel.
5. Voer het draadeinde door de draaduitlaatogen 15b in de spoeldeksel 15.

6. Steek de nieuwe draadspoel in de spoelcapsule 18. De kant van de draadspoel, waarop de wikkelrichting wordt aangegeven door pijlen, moet na het aanbrengen zichtbaar zijn.

7. Plaats de spoeldeksel 15 weer op de spoelcapsule 18. Let erop dat de driehoekige markeringen 15 ^a op het spoeldeksel en de spoelcapsule boven elkaar liggen.

8. Houd de spoelcapsule 18 met 1 hand vast. Draai het spoeldeksel 15 in de richting vast. Houd het spoeldeksel goed vast, omdat de veer 17 het eruit drukt.
9. Trek aan de uiteinden van de draad en druk herhaaldelijk op de maaikop 9, totdat het uiteinde van de draad ca. 1 cm boven de draadsnijder 19 uitsteekt.
10. Zorg ervoor dat het spoeldeksel 15 vlak in de spoelcapsule 18 is ingeklikt en niet schuin ligt (zie detailfoto's in afb. G).

Reservedraad opwikkelen

TIP

De correcte wikkelrichting van de draadspoel 16 is aan de bovenzijde aangegeven.

1. Verwijder de lege draadspoel 16 (zie "Draadspoel vervangen", punt 1–3).
2. Steek 1 uiteinde van de reservedraad door de opening 20 in de draadspoel 16.
3. Wikkel de draad op de draadspoel 16.
4. Voer het draadeinde door de draaduitlaatogen 15b in de spoeldeksel 15.
5. Steek de draadspoel 16 in de spoelcapsule 18. De kant van de draadspoel, waarop de wikkelrichting wordt aangegeven door pijlen, moet na het aanbrengen zichtbaar zijn.

6. Plaats de spoeldeksel 15 weer op de spoelcapsule 18. Let erop dat de driehoekige markeringen 15 ^a op het spoeldeksel en de spoelcapsule boven elkaar liggen.

7. Houd de spoelcapsule 18 met 1 hand vast. Draai het spoeldeksel 15 in de richting vast. Houd het spoeldeksel goed vast, omdat de veer 17 het eruit drukt.

8. Trek aan de uiteinden van de draad en druk herhaaldelijk op de maaikop 9, totdat het uiteinde van de draad ca. 1 cm boven de draadsnijder 19 uitsteekt.
9. Zorg ervoor dat het spoeldeksel 15 vlak in de spoelcapsule 18 is ingeklikt en niet schuin ligt (zie detailfoto's in afb. G).

- Transport

□ Draag het uitgeschakelde product met een hand op de bovenste handgreep 2 en de andere hand aan de hulpgreep 10.
☐ Richt de maai-eenheid in de richting van de grond. Zo voorkomt u dat u bij het transport in contact komt met de maar-inrichting.

- Reserveonderdelen/accessoires

- Compatibele reserveonderdelen voor dit product kunt u kopen op www.Optimex-Shop.com. Houd voor de bestelling het bestelnummer gereed. Bestellingen kunnen alleen online worden opgegeven en verwerkt. Als u niet zeker weet, waar u het product kunt kopen, neem dan contact op met onze klantenservice.

Stand Beschrijving Bestel-nummer
16	Draadspoel 947185401

Opbergen

□ Bewaar het product op een droge plaats en buiten het bereik van kinderen.

☐ Leg het product niet op de beschermkap 8. Hang het product aan de bovenste handgreep 2 op, om te voorkomen dat de beschermkap andere voorwerpen raakt. Het gevaar bestaat dat de beschermkap vervormt, wat kan leiden tot veranderingen in afmetingen en veiligheidskenmerken.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/20–22: papier en vezelplaten/80–98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant.

Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3 jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld.

Mocht het product binnen 3 jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het – naar onze keuze – gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet

verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden.

De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, oplaadbare batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.

- Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 471854_2407) als bewijs van aankoop bij de hand.

Het artikelnummer kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de achter- of onderkant van het product.

Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service-afdeling, telefonisch of per e-mail.

Een als defect aangemerkt product kunt u dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanneer het zich heeft voorgedaan gratis naar het aan u meegedeelde service-adres opsturen.

PDF ONLINE parkside-diy.com

Op parkside-diy.com kunt u deze en vele andere handleidingen inzien en downloaden. Met deze QR-code komt u direct op parkside-diy.com. Selecteer daar uw land en zoek via de zoekfunctie naar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer (IAN) 471854_2407 komt u bij de gebruiksaanwijzingen voor uw artikel.

Service

NL Service Nederland

Tel.: [phone]

EU-conformiteitsverklaring

EU-CONFORMITEITSVERKLARING (nr. 471854\_2407)

IAN: 471854_2407

Productidentificatie:

"PARKSIDE" Elektrische grastrimmer

Modelnummer: HG10989

Het hierboven beschreven voorwerp is in overeenstemming de desbetreffende harmonisatiewetgeving van de Unie:

Richtlijn 2006/42/EG

Richtlijn 2000/14/EG

Richtlijn 2014/30/EU

Richtlijn 2011/65/EU met alle bijbehorende wijzigingen

Vermelding van de toegepaste relevante geharmoniseerde normen of van de overige technische specificaties waarop de conformiteitsverklaring betrekkling heeft:

Nr. / Onderdelen

Richtlijn 2006/42/EG

EN 60335-1:2012/A15:2021

EN 50636-2-91:2014

EN 62233:2008

Richtlijn 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:

Nr. / Onderdelen

EN IEC 63000:2018

Conformiteitsbeoordelingsprocedure / naam & adres van de aangemelde instantie waar nodig: Annex VI, TÜV SÜD Industrie Service GmbH (NB 0036), Westendstraße 199, 80686 München, Germany

Gemeten geluidsvermogenniveau op een apparaat dat representatief is voor dit type: 88 dB(A)

Gegarandeerd geluidsvermogenniveau voor dit apparaat: 90 dB(A)

Houder van de technische documentatie: OWIM GmbH & Co.KG

Ondertekend voor en namens:

Deze verklaring van overeenstemming wordt onder de uitsluitende verantwoordelijkheid van de fabrikant verstrekt.

Vertaling van de originele verklaring van overeenkomst

Neckarsulm 23.09.2024

Plaats

Datum

ppa. Stefan Haensel

Procuratiehouder

Procuratiehouder

NL

CE
