BRUGSANVISNING PSMA 20Li A1 PARKSIDE

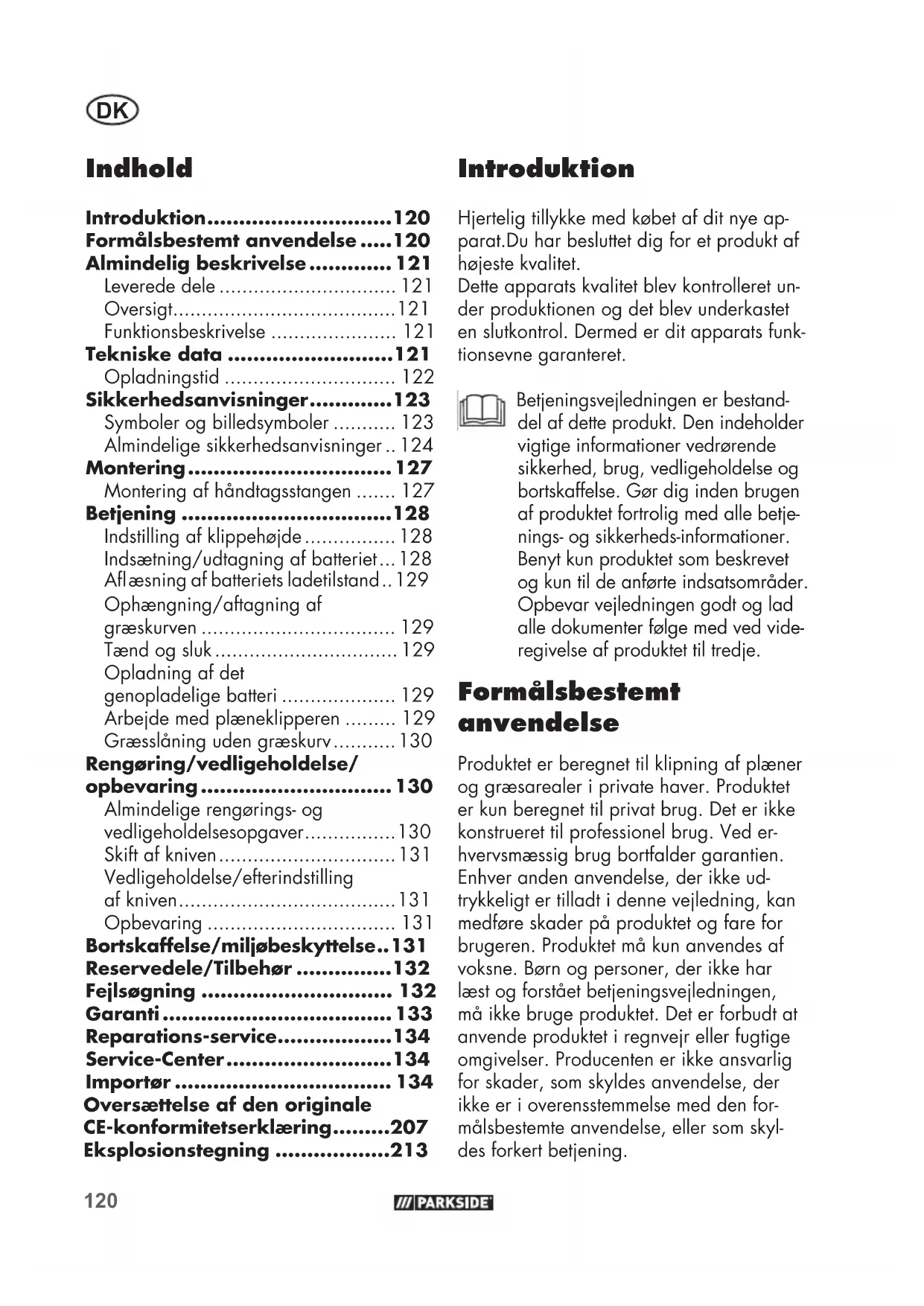

DK Oversættelse af den originale driftsvejledning Side

• Introduktion Hjertelig tillykke med købet af dit nye ap- parat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret un- der produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funk- tionsevne garanteret. Betjeningsvejledningen er bestand- del af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betje- nings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad alle dokumenter følge med ved vide- regivelse af produktet til tredje. Formålsbestemt anvendelse Produktet er beregnet til klipning af plæner og græsarealer i private haver. Produktet er kun beregnet til privat brug. Det er ikke konstrueret til professionel brug. Ved er- hvervsmæssig brug bortfalder garantien. Enhver anden anvendelse, der ikke ud- trykkeligt er tilladt i denne vejledning, kan medføre skader på produktet og fare for brugeren. Produktet må kun anvendes af voksne. Børn og personer, der ikke har læst og forstået betjeningsvejledningen, må ikke bruge produktet. Det er forbudt at anvende produktet i regnvejr eller fugtige omgivelser. Producenten er ikke ansvarlig for skader, som skyldes anvendelse, der ikke er i overensstemmelse med den for- målsbestemte anvendelse, eller som skyl- des forkert betjening. Indhold Introduktion p. 120
• Formålsbestemt anvendelse p. 120
• Almindelig beskrivelse p. 121
• Leverede dele p. 121
• Oversigt p. 121
• Funktionsbeskrivelse p. 121
• Tekniske data p. 121
• Opladningstid p. 122
• Sikkerhedsanvisninger p. 123
• Symboler og billedsymboler p. 123
• Almindelige sikkerhedsanvisninger p. 124
• Montering p. 127
• Montering af håndtagsstangen p. 127
• Betjening p. 128
• Indstilling af klippehøjde p. 128
• Indsætning/udtagning af batteriet p. 128
• Afl æsning af batteriets ladetilstand p. 129
• Ophængning/aftagning af græskurven p. 129
• Tænd og sluk p. 129
• Opladning af det genopladelige batteri p. 129
• Arbejde med plæneklipperen p. 129
• Græsslåning uden græskurv p. 130
• Rengøring/vedligeholdelse/ opbevaring p. 130
• Almindelige rengørings- og vedligeholdelsesopgaver p. 130
• Skift af kniven p. 131
• Vedligeholdelse/efterindstilling af kniven p. 131
• Opbevaring p. 131
• Bortskaffelse/miljøbeskyttelse p. 131
• Reservedele/Tilbehør p. 132
• Fejlsøgning p. 132
• Garanti p. 133
• Reparations-service p. 134
• Service-Center p. 134
• Importør p. 134
• Oversættelse af den originale CE-konformitetserklæring p. 207
• Eksplosionstegning p. 2131

Almindelig beskrivelse De vigtigste funktionsdele er afbildet på den forreste og bageste udfoldningsside. Leverede dele Tag forsigtigt produktet ud af emballagen, og kontrollér, om de efterfølgende dele er komplette: - Batteridrevet cylinderplæneklipper og bøjlegreb - 2 x stang - 1 x bøjle - Græskurv - 2 x ledningsholder - Metalplade - Unbrakoskruetrækker - 4 x vingemøtrik 4 x skrue - Betjeningsvejledning Metalpladen (16) og unbrako- skruetrækkeren (15) ligger ved ud- leveringen under den transparente afdækning (7) i produktet. Det genopladelige batteri og oplade- ren er ikke inkluderet i leveringen. Bortskaf emballagen korrekt. Oversigt 1 Bøjlegreb 2 Starthåndtag 3 Vingemøtrik 4 Skrue 5 Stang 6 Bøjle 7 Afdækning 8 Ladetilstandsvisning 9 Kabinet 10 Stjernemøtrik 11 Stødsikring 12 Græskurv 13 Ledning 14 Udløserknap 15 Unbrakoskruetrækker 16 Metalplade 17 Tændingsnøgle 18 Genopladeligt batteri 19 Frigørelsesknap 20 Oplader 21 Holdere 22 Skrue 23 Ledningsholder 24 Skala 25 Hjulbøjle 26 Clips-lukning 27 Underkniv 28 Knivvalse 29 Unbrakoskrue Funktionsbeskrivelse Den batteridrevne cylinder-plæneklipper har et roterende skæreværktøj parallelt med skæreniveauet. Den er udstyret med en kraftig elmotor, et robust plastikkabinet, en sikkerhedsnøgle, en stødsikring og en græskurv. Derudover kan produktet indstil- les trinløst og har letløbende hjul. Betjeningsdelenes funktion beskrives i det følgende. Tekniske data Trådløs cylinderklipper....... PSMA 20-Li A1 Motorspænding U ....................... 20 V Omdrejningstal for skæreværktøj ...........maks. 1000 min

Vægt (uden batterier og oplader) ......... 11,5 kg Volumen græskurv ............................ 35 l Lydtrykniveau

Temperatur .......................... maks. 50 °C Opladning ............................4 - 40 °C Drift ...................................-20 - 50 °C Opbevaring ............................0-45 °C Den angivne vibrationsemissionsværdi er målt iht. til en standardiseret afprøvnings- proces og kan anvendes til sammenligning af elværktøjer. Den angivne vibrationsemis- sionsværdi kan også anvendes til en indle- dende eksponeringsvurdering. Advarsel: Vibrationsemissionsværdien kan under brugen af elværktøjet afvige fra den angivne værdi, afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på kan være at bære handsker ved brug af værktøjet og begrænse den tid, man arbejder med værktøjet. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor el- værktøjet er slukket og tider, hvor det er tændt, men kører uden belastning). Støj- og vibrationsværdier er blevet målt ef- ter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen. Opladningstid Dette produkt er en del af Parkside X20V TEAM-serien og kan anvendes sammen med genopladelige batterier fra Parkside X20V TEAM-serien. De genopladelige batterier fra Parkside X20V TEAM-serien må kun oplades med opladere fra Parkside X20V TEAM-serien. Dette produkt kan kun anvendes med følgende genopladelige batterier: PAP20B1, PAP20B3, SmartPAPS204A1, SmartPAPS208A1. Vi anbefaler, at du oplader disse batterier med følgende opladere: PLG20A3, PLG20A4, PLG20C1, PLG20C3, PDSLG20A1, SmartPLGS2012A1. Den aktuelle liste over kompatibiliteten af det genopladelige batteri kan du nde på: www.lidl.de/akku Opladningstid (min.) PAP20A1 PAP20B1 PAP20A2 PAP20A3 PAP20B3 Smart PAPS204A1 Smart PAPS208A1 PLG20A1 PLG20A4 PLG20C1

Sikkerhedsanvisninger Dette afsnit beskriver de grund- læggende sikkerhedsforskrifter ved arbejdet med produktet. Symboler og billedsymboler Billedsymboler på apparatet: Obs! Læs betjeningsvejledningen omhyggeligt igennem. Fare på grund af elektrisk stød! Fare for kvæstelser på grund af bortslyngede dele Hold omkringstående per- soner på afstand af produktet Forsigtig - skarpe knive! Hold fødder og hænder på af- stand. Fare for kvæstelser! Sluk for motoren og tag tændingsnøglen ud inden vedligeholdelses- og rengø- ringsopgaver. Obs! Plæneklipperkniven har efterløb

Angivelse af lydeffektniveau

in dB Elektriske produkter må ikke bortskaffes som hushold- ningsaffald. Udsæt ikke produktet for fugt. Bær øjenværn. Bær høreværn. 380 mm Klippecirkel

Indstilling af klippehøjden Ladetilstands- visning Dette apparat er del af Parkside X20V TEAM Symbolerne i vejledningen: Advarselsskilt med in- formationer til forebyg- gelse af personskader eller materielle skader. Påbudsskilt (i stedet for ud- råbstegnet er påbuddet for- klaret) med informationer om forebyggelse af materielle skader. Bær beskyttelseshandsker. Informationsskilt til bedre håndtering af produktet.124

Almindelige sikkerhedsanvisninger VIGTIGT

NEM. OPBEVAR BETJENINGSVEJLED- NINGEN TIL SENERE BRUG. Dette produkt kan forårsage alvorlige kvæstelser, hvis det anvendes forkert. For at undgå personskader og ma- terielle skader, skal du læse og overholde de følgende sikkerhedsanvisninger og gøre dig fortrolig med alle betjeningselementer.

• Læs brugsanvisningen omhygge- ligt igennem.

• Dette produkt må ikke anvendes af børn. Børn skal være under opsyn, så de ikke leger med produktet. Rengøring og bruger- vedligeholdelse må ikke udføres af børn uden opsyn.

• Dette produktet kan anvendes af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af produktet og forstår de dermed forbundne farer. Forberedelse:

• Giv aldrig børn eller andre personer, som ikke kender be- tjeningsvejledningen, lov til at bruge produktet. Der kan være lokale bestemmelser for bruge- rens mindstealder.

• Brug aldrig produktet, mens per- soner - især børn og husdyr - er i nærheden. Børn må ikke lege med produktet.

• Brugeren er ansvarlig for ulyk- ker eller skader på andre men- nesker eller deres ejendom.

• Gennemgå området, hvor pro- duktet skal anvendes, og fjern alle genstande som sten, pinde, ståltråd eller andre fremmedle- gemer, som kan komme ind i produktet og slynges væk.

• Bær altid egnet arbejdstøj som robuste sko med skridsikker sål og kraftige, lange bukser. Brug ikke produktet, hvis du er barfo- det eller har sandaler på. Und- gå at bære løstsiddende tøj eller tøj med nedhængende snore eller bælter.

• Foretag altid en visuel kontrol før brug for at kontrollere, om knivene, fastgørelsesboltene og hele skæreenheden er slidte eller beskadigede. Brug ikke produktet, hvis sikkerhedsanord- ninger (f.eks. stødsikring eller græskurv), dele af skæresy- stemet eller bolte mangler, er slidte eller beskadigede. For at undgå ubalance må slidte eller beskadigede knive og bolte kun udskiftes i sæt.

• Vær altid forsigtig med produk- ter med klippeværktøjer, for hvis en af knivene bevæges, kan det medføre, at de andre knive også roterer.

• Brug kun reserve- og tilbehørs- dele, der leveres og anbefales af producenten. Brug af dele fra125

andre leverandører medfører øjeblikkeligt tab af garantien.

• Slidte eller beskadigede henvis- ningsskilte skal udskiftes. Arbejde med produktet: Hold fødder og hænder på afstand af roterende dele un- der arbejdet med produktet. Der er risiko for kvæstelser!

• Tænd for motoren ifølge vej- ledningen, og sørg altid for, at dine fødder har sikker afstand til klippeværktøjerne.

• Brug ikke produktet i regnvejr, ved dårlige vejrforhold, i fugti- ge omgivelser eller på en våd græsplæne. Arbejd kun i dags- lys eller ved god belysning.

• Arbejd ikke med produktet, hvis du er træt eller ukoncentreret el- ler efter indtagelse af alkohol el- ler tabletter. Hold altid en pause med regelmæssige mellemrum. Brug altid din sunde fornuft un- der arbejdet.

• Sørg altid for at stå sikkert, specielt på skråninger, når du arbejder. Arbejd altid på tværs af skråninger, aldrig oppe- eller nedefra. Vær særligt forsigtig, når kørselsretningen på skrå- ningen ændres. Arbejd ikke på meget stejle skråninger.

• Gå kun med produktet i skridt- tempo. Vær særlig forsigtig, når du vender produktet, trækker det hen til dig eller går bag- læns.

• Start produktet forsigtigt efter anvisningerne i denne betje- ningsvejledning. Sørg for, at dine fødder har tilstrækkelig afstand til roterende knive.

• Vip ikke produktet ved start og kun, hvis det er nødvendigt til start i højt græs. I dette tilfælde skal produktet vippes, ved at der trykkes på styrestangen, så produktets forhjul løftes en smule. Kontroller altid, at du har begge hænder på håndtaget, inden produktet sættes tilbage på jorden.

• Arbejd aldrig uden græskurv eller stødsikring. Hold dig altid på afstand af udkaståbningen.

• Start ikke motoren, hvis du står foran udkastkanalen. Obs fare! Knivene har efter- løb. Der er fare for kvæstel- ser.

• Produktet må ikke løftes eller transporteres, så længe motoren kører. Sluk for produktet, hvis det skal vippes under transport, hvis andre arealer end græs skal passeres og hvis produktet transporteres hen til eller væk fra det område, der skal klip- pes.

• Hold altid græsudkaståbningen ren og fri. Fjern kun afskåret materiale, når produktet er standset.

• Efterlad aldrig produktet uden opsyn på arbejdsstedet.

• Hvis produktet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må det ikke anvendes længere. Brug ikke produktet med beskadige- de sikkerhedsanordninger eller afskærmninger eller manglende126

sikkerhedsanordninger som af- bøjnings- eller græsopsamlings- enheder.

• Overbelast ikke produktet. Ar- bejd kun inden for det angivne effektområde, og foretag ikke ændring af motorens indstillin- ger. Brug ikke svage maskiner til krævende arbejde. Brug ikke produktet til formål, det ikke er beregnet til.

• Brug aldrig produktet i nærhe- den af antændelige væsker eller gasser. Hvis ikke dette overhol- des, er der fare for brand eller eksplosioner.

• Sluk for produktet, fjern tæn- dingsnøglen og tag de genop- ladelige batterier ud. Kontrollér altid, at alle bevægelige dele står stille: - - når du forlader produktet, og når du ikke bruger det, - - inden du løsner blokeringer eller tilstopning i udkastkana- len, - - før du kontrollerer eller ren- gør produktet eller arbejder med det, - - hvis et fremmedlegeme er blevet ramt. Undersøg pro- duktet for skader, og udfør de nødvendige reparationer, før du starter og arbejder med produktet igen, - hvis produktet begynder at vibrere kraftigt, skal det kon- trolleres øjeblikkeligt. - Sørg for, at alle møtrikker, bol- te og skruer er spændt fast. - Kontroller produktet for even- tuelle skader. - Udfør de nødvendige repara- tioner på beskadigede dele.

• Hold aldrig hænder og fødder i nærheden af eller under rote- rende dele. Stil dig aldrig foran udkaståbningen.

• Træk altid strømkredsafbryde- ren/tændingsnøglen ud, hvis: - Du går væk fra plæneklippe- ren, og før du fjerner blokerin- ger, - Hvis du kontrollerer produktet, rengør det eller udfører arbej- de på det, - efter kollision med et frem- medlegeme. Kontrollér straks produktet for skader, og få det evt. repareret, - Hvis plæneklipperen begyn- der at vibrere usædvanligt meget (skal omgående kon- trolleres!).

• Ved start af motoren må plæne- klipperen ikke vippes, medmin- dre plæneklipperen skal hæves. I dette tilfælde skal du kun vippe produktet så meget som er al- lerhøjst nødvendigt, og kun den side, der vender væk fra betje- ningspersonen. Vedligeholdelse og opbevaring:

• Lad motoren køle af, før du stil- ler produktet i et lukket rum.

• Vær opmærksom på ved ved- ligeholdelse af knivene, at de kan bevæge sig, selv om der er slukket for strømmen.

• Sørg for, at alle møtrikker, bolte og skruer er spændt fast, og at produktet er i sikker arbejdstil- stand.

• Forsøg ikke at reparere pro- duktet selv, medmindre du er127

uddannet til dette. Alle former for arbejde, der ikke er angivet i denne betjeningsvejledning, må kun udføres af kundeservice- afdelinger, der er autoriseret af os.

• Opbevar produktet på et tørt sted uden for børns rækkevidde.

• Behandl produktet med største forsigtighed. Hold værktøjerne skarpe og rene, så du kan ar- bejde bedre og mere sikkert. Overhold forskrifterne for vedli- geholdelse.

• Bær beskyttelseshandsker, når du skifter klippeenheden.

• Kontroller græsopsamlingsen- heden regelmæssigt for slid og deformering. Udskift slidte eller beskadigede komponenter af sikkerhedsmæssige årsager. Vær særlig forsigtigt, når du indstiller knivene, så dine ngre ikke klemmes fast mellem ro- terende knive og faste dele af produktet.

• Brug udelukkende reservedele som er godkendt af producen- ten. Elektrisk sikkerhed:

• Opladerens tilslutningsstik skal passe til stikkontakten. Stikket må ikke manipuleres på nogen måde. Brug ikke adapterstik sammen med elværktøj med be- skyttelsesjording. Uændrede stik og de rigtige stikkontakter redu- cerer risikoen for elektrisk stød.

• Undgå berøring med jordfor- bundne overfl ader f.eks. rør, ra- diatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordfor- bundet.

• Hold elværktøj på afstand af regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risi- koen for elektrisk stød.

• Brug ikke tilbehør, som ikke er anbefalet af PARKSIDE. Dette kan føre til elektrisk stød eller brand. Følg sikkerhedsanvisningerne og henvisningerne vedrørende opladning og korrekt brug, som fremgår af betjeningsvej- ledningen til dit genopladeli- ge batteri og din oplader af serien Parkside X20VTeam. En detaljeret beskrivelse af opladningen og yderligere op- lysninger fi ndes i den separate betjeningsvejledning. Montering

• Bær beskyttelseshandsker.

• Udfør kun arbejdsopgaver, som du er sikker på, at du kan udføre.

• Kontakt en fagmand eller henvend dig til vores kundeservice, hvis du er usikker. Montering af håndtagsstangen

Montering af de nederste stænger

1. Drej de to små skruer (22) ud af kabi-

2. Sæt den nederste bøjle (6) ind i de to

unbrakoskruetrækkeren (15) for at fast- gøre den nederste bøjle (6).128

4. Fastgør de to midterste stænger (5) på

den nederste bøjle (6) med en vinge- møtrik (3) og en skrue (4) på hver.

Montering af bøjlegreb

5. Sæt bøjlegrebet (1) på den midterste

6. Fastgør bøjlegrebet (1) med en vinge-

møtrik (3) og en skrue (4) på hver af de midterste stænger (5).

Montering af ledningsholdere

7. Clips kabelholderne (23) fast på den

nederste bøjle (6) og den midterste stang (5), og fastgør strømledningen dermed (13). Hvis du løsner vingemøtrikkerne (3), kan du klappe bøjlegrebet (1) og den midterste stang (5) ned, når produktet skal opbevares. Sørg for, at lednin- gen (13) ikke kommer i klemme. Betjening Den batteridrevne cylinderklipper kan anvendes med eller uden gen- opladeligt batteri. Indstillinger på plæneklip- peren må kun foretages, når motoren er slukket, og kniven står stille. Bemærk, at kniven også drejer, selv om batteriet ikke er sat i. Der er fare for personskader. Sluk for produktet, tag tændings- nøglen (17) ud, og vent, til kniven står stille. Indstilling af klippehøjde Klippehøjden kan indstilles trinløst fra 12-42mm på produktet.

1. Løsn de to stjernemøtrikker (10) til højre

og venstre på produktet.

2. Indstil den ønskede klippehøjde på

skalaen (24) ved at bevæge rullebøjlen (25).

3. Fiksér klippehøjden ved at stramme de

to stjernemøtrikker (10) til højre og ven- stre på produktet. Den rigtige højde for en prydgræsplæne er ca. 25-30mm og for en nyttegræsplæne ca. 30-65 mm. Til sæsonens første klipning bør der vælges en høj klippehøjde. Overhold reglerne for støjbeskyttel- se og lokale forskrifter. Indsætning/udtagning af batteriet Sluk for produktet, tag tændingsnøg- len (17) ud, og vent, til kniven står stille. Der er fare for personskader.

duktet skal det skubbes ind langs fø- ringsskinnen. Du kan høre, når det klikker på plads.

3. Hvis du vil tage batteriet (18) ud af

produktet, skal du trykke på frigørelses- knappen (19) på batteriet og tage det ud.129

Kniven roterer i et par se- kunder, efter at produktet er slukket. Rør ikke ved den ro- terende kniv. Der er fare for personskader. Opladning af det genopladelige batteri

1. Tag det genopladelige batteri (18) ud

2. Sæt det genopladelige batteri (18) ind

i opladerens (20) ladeskakt.

3. Slut opladeren (20) til en stikkontakt.

4. Afbryd opladeren (20) fra nettet, når

opladningen er færdig.

5. Tag det genopladelige batteri (18) ud

af opladeren (20). Arbejde med plæneklipperen Regelmæssig klipning stimulerer græsplan- ten til at danne fl ere græsstrå og får samti- digt ukrudtsplanter til at visne. Derfor bliver græsplænen tættere efter hver klipning, og der dannes en jævn og robust plæne. Den første klipning foretages i april, når græsset er ca. 70 - 80 mm højt. I vækstsæ- sonen skal græsplænen klippes mindst en gang om ugen.

• Kør med produktet i skridttempo og i så lige baner som muligt. For at opnå perfekt klipning, skal banerne altid over- lappe hinanden med et par centimeter.

• Indstil klippehøjden, så produktet ikke overbelastes. Ellers kan motoren beska- diges.

• Arbejd altid på tværs af skråninger. Vær særlig forsigtig, når du går baglæns og trækker produktet. Afl æsning af batteriets ladetilstand Batteriets ladetil- stand kan afl æ- ses på ladetilstandsvisningen (8), når pro- duktet er tændt. rød-gul-grøn => batteriet er helt opladet rød-gul => batterispænding ved ca. 2-18V rød => batteriet skal oplades rød LED til højre => fejl Ophængning/aftagning af græskurven

1. Løft stødsikringen (11) og sæt græskur-

2. Fastgør græskurven (12) med clips-luk-

ningen (26) på den nederste bøjle (6). Du kan variere højden, græskur- ven (12) hænger i, ved hjælp af selens længde.

3. For at tage græskurven (12) af skal

du løfte græskurven (12) ud og løsne clips-lukningen (26). Klap stødsikringen (11) tilbage til kabinettet (9). Tænd og sluk

1. Stil plæneklipperen på en plan overfl ade.

2. Løft den gennemsigtige afdækning (7)

3. Sæt det opladede batteri (18) ind i

produktet langs føringsskinnen. Du kan høre, når det klikker på plads.

4. Sæt tændingsnøglen (17) i den dertil

5. Sørg for, at produktet ikke rører ved

andre genstande, før du tænder det.

6. For at tænde skal du trykke på udløser-

knappen (14) og holde den inde, mens du trykker på starthåndtaget (2).

• Rengør produktet efter hver brug som beskrevet i kapitlet "Rengøring/vedlige- holdelse/opbevaring". Kniven roterer i et par se- kunder, efter at produktet er slukket. Rør ikke ved den ro- terende kniv. Der er fare for personskader. Græsslåning uden græskurv Klap stødsikringen ned, hvis du vil slå græs uden græskurv. Der er fare for kvæstelser. Ved græsslåning uden græskurv bliver det meget ne græsafklip ikke samlet i kurven, men bliver liggende på græsplænen. Næ- ringsstofferne i det afklippede græs ned- brydes af jordorganismer og danner en næringscyklus. En mulchet græsplæne skal derfor gødes meget sjældnere. Plænen skal klippes relativt ofte, så der kun er små mængder græsafklip tilbage på plænen. Det er derfor bedst at klippe plænen mindst en gang om ugen uden græskurv og indstille plæneklipperen, så kun ca. 40 % af plænens samlede højde klippes som græsafklip. Hvis græsafklippet ligger synligt på plænen (f.eks. når du klipper plænen første gang i sæsonen, eller når der er stærk vækst), skal græskurven (12) anvendes. Rengøring/ vedligeholdelse/ opbevaring Arbejdsopgaver, som ikke er beskrevet i denne vejledning, skal udføres af en kundeser- viceafdeling, som er autorise- ret af os. Brug kun originale dele. Tag handsker på ved håndtering af kniven. Sluk for produktet før alle vedlige- holdelses- og rengøringsopgaver, træk tændingsnøglen (17) ud, og vent til kniven står stille. Der er fare for personskader. Almindelige rengørings- og vedligeholdelsesopgaver Sprøjt ikke vand på plæne- klipperen. Der er fare for elektrisk stød.

• Hold altid produktet rent. Anvend en bør- ste eller en klud, men ingen rengørings- eller opløsningsmidler til rengøringen.

• Fjern planterester, der sidder fast på hju- lene, ventilationsåbningerne, udkaståb- ningen og knivområdet efter klipningen. Brug ikke hårde eller spidse genstande, da de kan beskadige produktet.

• Før brug skal plæneklipperen altid kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele. Kontroller at alle møtrikker, bolte og skruer sidder fast.

• Kontroller afdækninger og sikkerheds- anordninger for skader og korrekt posi- tion. Udskift dem ved behov.131

Skift af kniven Hvis kniven er sløv, kan den slibes eller udskiftes på et værksted. Henvend dig til et værksted eller vores service-center. Vedligeholdelse/ efterindstilling af kniven Plæneklipperens kniv er optimalt indstillet fra fabrikken. Hvis plæneklipperen efter længere tids brug ikke klipper rent længe- re, skal du korrigere underknivens position.

1. Kontrollér knivvalsen (28) og underkni-

ven (27) for hakker, og fjern dem evt. med en slibesten.

2. Løsn de to unbrakoskruer (29) til højre

og venstre på underkniven (27) med unbrakoskruetrækkeren (15).

3. Sæt den medfølgende metalplade (16)

(følerlære) på den ene side mellem en af knivvalsens (28) knive og underkni- ven (27).

4. Stram unbrakoskruerne (29) på den

samme side med unbrakoskruetræk- keren (15), indtil metalpladen (16) (følerlæren) sidder let i klemme mellem knivvalsen (28) og underkniven (27).

5. Fortsæt med at dreje knivvalsen (28),

indtil den indstillede kniv står præcist under underkniven (27) på den anden side.

6. Stram nu unbrakoskruerne (29) på den-

ne side med unbrakoskruetrækkeren (15), indtil metalpladen (16) (følerlæ- ren) sidder let i klemme mellem knivval- sen (28) og underkniven (27).

Kontrol: Drej knivvalsen (28) igennem. Når det næsten ikke kan høres, at knivvalsen (28) og under- kniven (27) rører ved hinanden, er kni- ven indstillet rigtigt. Opbevaring Løsn de re vingemøtrikker (3), og klap bøjlegrebet (1) og den midterste stang (5) sammen til opbevaring af produktet. Sørg for, at ledningen (13) ikke kommer i klemme.

• Opbevar produktet: - tørt, - uden for børns rækkevidde.

• Lad motoren køle af, før du stiller pro- duktet i et lukket rum.

• Tag batteriet ud af produktet inden længerevarende opbevaring (f.eks. om vinteren). Vi giver ikke garanti for skader på vores produkter, hvis skaderne er et resultat af forkert udførte reparationer eller brug af ikke-originale dele eller anvendelse, som ikke er i overensstemmelse med bestemmel- serne. Bortskaffelse/ miljøbeskyttelse Tag det genopladelige batteri ud af pro- duktet, og afl ever produktet, tilbehør og emballage til miljøvenlig genanvendelse. Bortskaffelsesanvisninger for det genopla- delige batteri ndes i den separate betje- ningsvejledning til batteriet og opladeren. Elektriske produkter må ikke bort- skaffes som husholdningsaffald. Brugt elektrisk udstyr skal iht. direktivet 2012/19/EU om elektriske og elektroniske apparater indsamles separat og afl everes til miljøvenlig genanvendelse. Afhængigt af hvordan det implementeres i national lovgivning, har du følgende mu- ligheder:132

• at give det tilbage til salgsstedet,

• at afl evere det til et of cielt indsamlings- sted. Rådfør dig med dit lokale renovati- onsselskab eller vores service-center.

• at sende det tilbage til producenten/ distributøren. Defekte produkter, som du indsender til os, bortskaffer vi uden ve- derlag. Tilbehørsdele og hjælpemidler uden elekt- riske bestanddele, der følger med det udt- jente udstyr, er ikke omfattet heraf. Reservedele / Tilbehør Reservedele og tilbehør kan bestilles på www.grizzlytools.shop Hvis du har problemer med bestillingspro- cessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte ”Service-Center” (se side 134). Græskurv .............................. 91106237 Fejlsøgning Problem Mulig årsag Fejlafhjælpning Produktet starter ikke Batteriet er tomt eller ikke sat i Kontrollér batteriets ladetilstand, og få det repareret af en autori- seret elektriker ved behov Udløserknappen (14) eller starthåndtaget (2) er defekt Lad servicecenteret udføre repa- rationen Motoren er defekt Græsset er for langt Indstil en højere klippehøjde. Motoren afbrydes Blokering pga. fremmedlege- mer Fjern fremmedlegemerne Arbejdsresultatet er ikke tilfredsstillende, eller motoren arbej- der trægt Klippehøjde for lav Indstil en højere klippehøjde Kniv (28) sløv Slib kniven eller skift den Knivområdet er tilstoppet Rengør produktet Kniven roterer ikke Kniven (28) er blokeret af græs Fjern græsset Unormale lyde, klapren eller vibra- tioner Kniven (28) er beskadiget Skift kniven133

Garanti Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti. Garantibetingelser Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette pro- dukts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivel- se af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen be- gynder garantiperioden ikke forfra Garantiperiode og lovpligtige pro- duktansvarskrav Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte- de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re- parationer er omkostningspligtige. Garantiens omfang Apparatet blev produceret meget omhyg- geligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken. Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som slid- dele (f.eks. kniv) eller for beskadigelser på skrøbelige dele (f.eks.kontakter). Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt el- ler ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendel- sesformål og handlinger, som der frarådes eller advares imod i betjeningsvejlednin- gen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved ind- greb, der ikke er foretaget på vores autori- serede servicested, bortfalder garantien. Afvikling af et garantitilfælde For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kasse- bonen og identi kationnummeret (IAN376666_2104) parat som doku- mentation for købet.

• Artikelnummeret fremgår af mærkepla- den, en indgravering.

• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceaf- deling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.134

• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori de- fekten består og hvornår denne defekt er optrådt indsende portofrit til den ser- viceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ube- tinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialfor- sendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker trans- portemballage. Reparations-service Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores ser- vice- lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og fran- keret. OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores ser- vice- lial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsen- delse– indsendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte appa- rater gratis. Service-Center

Service Danmark Tel.: [phone] E-Mail: [e-mail] IAN 376666_2104 Importør Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Tyskland www.grizzlytools.de135

Oversættelse af den originale CE-konformitetserklæring Hermed bekræfter vi, at Trådløs cylinderklipper 20 V serien PSMA 20-Li A1 Seriennummer 000001 - 019500 opfylder følgende gældende EF-direktiver i deres respektive gyldige version: 2006/42/EC • 2014/30/EU 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt: EN 60335-1:2012/A15:2021 • EN 60335-2-77:2010 EN 55014-1:2017/A11:2020 • EN 55014-2:2015

• Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr Christian Frank Dokumentationsbefuldmægtiget208
