GEBRUIKSAANWIJZING GRIT GI 75 2H Fein
Het apparaat mag alleen worden bediend door gekwalificeerd personeel of geinstrueerde Personen.
es
Uso previsto.
Vertaling van de oorspronkelijke gebruiksaanwijzing.

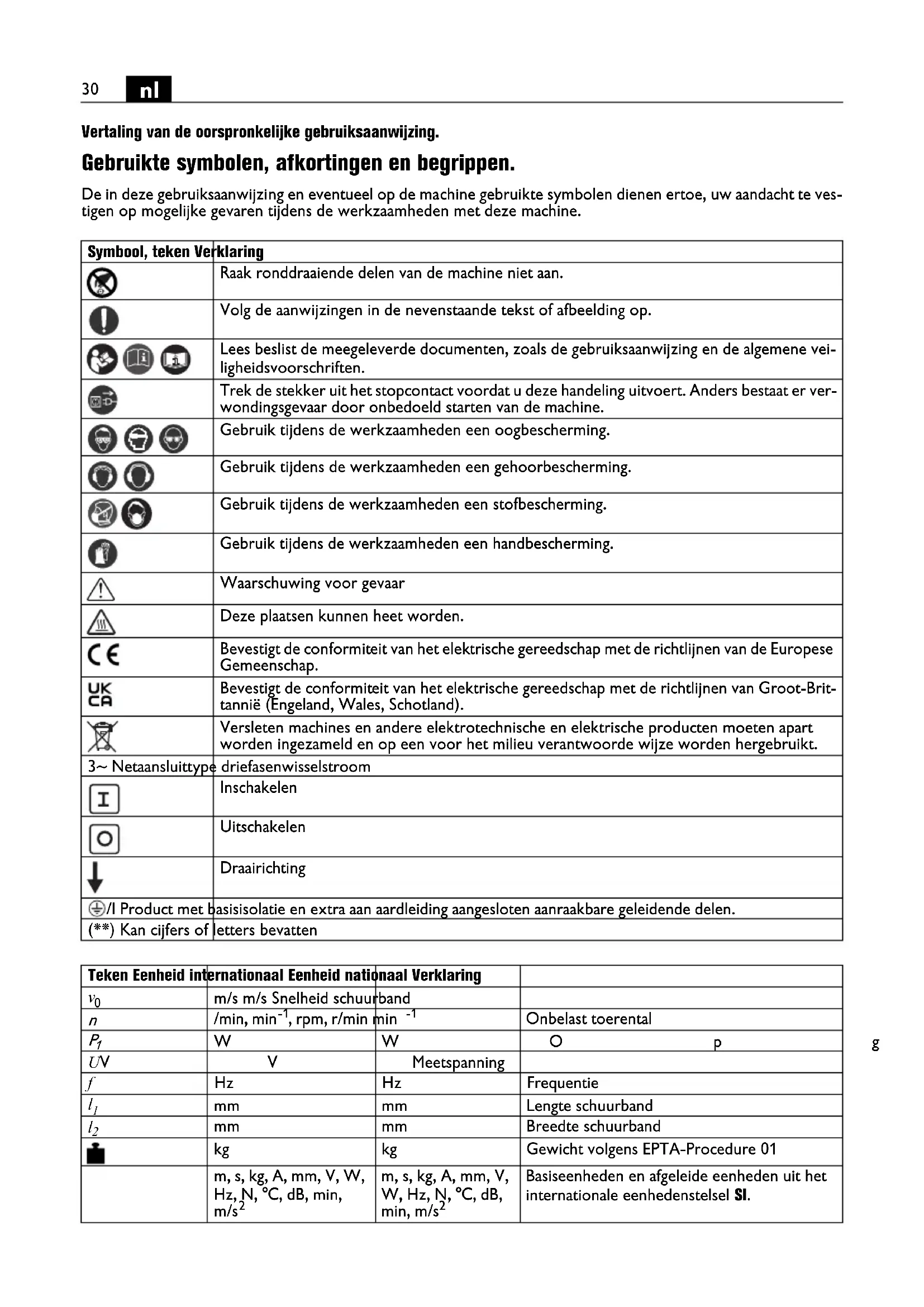

Gebruike symbolen, afkortingen en begrippen.
De in deze gebruiksaanwijzing en eventueel op de machine gebruikte symbolen dienen ertoe, uw aandacht te vestigen op möglichke bevaren tijdens de werkzaamheden met deze machine.
| Symbol, teken Verklaring | |
| Raak ronddraiende delen van de machine nicht aan. | |
| Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. | |
| Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene vei-ligheidsvoorschriften. | |
| Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er ver- Wandingsgevaar door onbedoeld starten van de machine. | |
| Gebruikijdens de werkzaamheden een oogbescherming. | |
| Gebruikijdens de werkzaamheden een gehoorbescherming. | |
| Gebruikijdens de werkzaamheden een stofbescherming. | |
| Gebruikijdens de werkzaamheden een handbescherming. | |
| Waarschuwing voor gevaar | |
| Dezeplaatsen+kunnen heet worden. | |
| € | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. |
| UKCR | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brit-tannie (Engeland, Wales, Schotland). |
| Versleten machines en andere elektrotechnische en elektrische producten要去 apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. | |
| 3~ Netaansluittypé | driefasenwisselstroom |
| I | Inschakelen |
| Uitschakelen | |
| ↓ | Draairichting |
| /1 Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen. | |
| (**) Kan cijfers of letters bevatten | |
| Token Eenheid international Eenheid nationaal Verklaring | |||
| \( v_0 \) | m/s m/s Snelheid schuurband | ||
| n | /min, min-1, rpm, r/min | min -1 | Onbelast toenental |
| \( P_1 \) | W | W | O p |
| UV | V | Meetspanning | |
| f | Hz | Hz | Frequentie |
| \( l_1 \) | mm | mm | Lengte schuurband |
| \( l_2 \) | mm | mm | Breedte schuurband |
| kg | kg | Gewicht volgens EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uwveiligheid.
Gebruik deze machine Niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften" (documentnum
mer 3 41 30 054 06 1) grondig heeft gelezen en volledig hebft begrepen, inclusief de afbeeldingen, specificaties en veiligheidsregels.
Neem ook de geldende nationale voorschriften voor elektrische verilgheid en de wettelijkke maatregelen ter bescherming van de werknemer in acht.
Het Niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.
Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.
Bestemming van de machine.
Machine voor het schuren van metalen (behalte magnesium) en voor het schuren met de radiaschuurmodule GIR, de rondschuurvoorziening GIC, het schuurvoortestuk GIL of voor mobiel gebruik met het onderstel GIM met de door Fein toegelaten schuurbanden in een tegen weersinvloeden beschermde omgeving.
Bijzondereveiligheidsvoorschriften.
Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werkhand Schoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegen houdt. Uw ogen moeten worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Draag bij de werkzaamheden geen losse kleding of sie-raden en draag langhaar Niet los.Losse voorwerpen kuren ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.
Gebruik geen versleten, ingescheurde of ernstig beschadigde schuurbanden. Ga zorgvuldig met de schuurbanden om en bewaar deze volgens de aanwijzingen van de fabrikant. Knik de schuurbanden Niet.
Beschadigde schuurbanden können stukscheuren, weggeslingerd worden en iemand verwonden.
Gebruik geen schuurbanden of ander toebehoren dat Niet special door de fabrikant is ontwikkeld of vrijgegeven. Een veilig gebruik is Niet alleen geveven door hetfeit dat een schuurband of toebehoren op uw machine past.
Gebruik alkijd de veriligeidsvoorzieningen die zich op de machine bevinden. De veriligeidsvoorzieningen要去en goed op de machine gemonteerd zich, zodate een maximum aan veriligeid worden bereikt. De veriligeidsvozieningen要去en de bediener beschermen gegen rondvliegende schuurdeeltjes en onbedoelde aanraking met de schuurband.
Let op, brand- en explosiegevaar! Bij het schuren van metalen (zoals aluminium) ontstaat stof dat brandbaar of explosief kan+zijn. Gebruik de machine Niet in de buurt van brandbare materialen.Vonken+kennen deze materialen ontsteken.
Let op, brandgevaar! Bij het schuren van metalen ontstaan gloeende metaal- en schuurbanddeeltjes die in de spanenbak worden verzameld. De inhoud van de spanenbak要去 voor het leegmaken voldoende afgekoeld zich en mag alleen via een geschikte container worden afgevoerd.
Let erop dat er geen personen door wegvliegende vonden in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ontstaan wegvliegende vonden.
Let erop dat andere Personen zich op een veilige afstand bevinden van deplaats waar u werk. Ledereen die de werkomgeving betreedt,要去 persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
Het werkstuk moet algid goed op de schuursteun en de aanslag aansluten. Tekleine of dunne werkstukken mogen nicht worden bewerkt. Er bestaat verwondingsgevaar door het weggeslingerde werkstuk.
Het bewerkte oppervlak kan zeer heet worden. Raak het Niet met uw hand aan.
Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.
Druk in gevaarlijke situations onmiddelijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden UIT.
Reinig regelmatig de ventilatieopengen van de machine. De motorventilator zuijt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaren veroorzaken.
Let erop dat de machine stabel en horizontal staat.
Als de machineijdens de werkzaamheden Kantelt, kan dit ernstig letsel veroorzaken.
De stekker van de machine mag alleen door een vakman voor elektriciteit worden gemonteerd. De aardaansluiting in het stopcontact moet met deveiligheidsaarding van het stroomnet verbonden zijn.
Trek bij onderhoud en reparatives de stekker uit het stopcontact. Als de machine onbedoeld worden ingeschakeld, kan dit tot ernstig letsel leiden.
Laat de elektrische verilgheid van de machine overeenkomstig de wettelijk bepalingen regelmatig controlen. Bij machines die nicht worden nagezien, bestaat het gevaar van een elektrische schok.
Controleer voor de eerste ingebruikneming de draai-richting van de motor. Bij een verkeerde draairichting kan het werkstuk worden wegsglingerd en ongevallenveroorzaken. De draairichting mag alleen worden omgekeerd door een vakman voor elektricitit.
Ga bij het inschakelen van de machine nooit vlak naast de schuurband staan en LASTAndere personen daar nooit staan. De schuurband kan breken en ernstig letselveroorzaken.
Omgang met gevaarlijke stoffen
Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zich. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materiailen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij Personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een yakman.
Houtstof enlichtmetaalstof, hare mensels van schuurstof en chemische stoffen{kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken.Voorkom wegliegende vonden in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmaterial. Maak het stofreservoir op tijd leeg.Neem de bewerkingsvoorschriften van de fabrikant van het materialaal en de in uw land geldige voorschriften voor de te bewerkene materialen in acht.
In een oogopslag.
1 Veiligheidsafschemming bovenzijde
2 Kruisknop veiligeidsafscheming
3 Schroeven voor spouwmaatinstelling
4 Geleider
5Vonkenbescherming
6 Vleugelschroeven vonkbescherming
7 Schursteun
8 Spanenbak
9 Aansluitstuk voor stofafzuiiging
10 Schroef voor spanenbak
11 Kruisknop voor schuursteun
12 Instelschroef vlakschuursteun
13 Spanhendel
14 Schroeven voor groinstelling van bandspanning
15 Veiligheidsuitschakelknop
16 Stekker
17 Kruisknop fijninstelling bandloop
18 Ventilateopeningen
19 Aan/uit-schakelaar
20 Toerentalomschakeling (alleen 2H-modellen)
21 Contactschijf
22 Vlakschursteun
23 Aandrijfschijf
24 Smeernippel
25 Schroef voor zijdeksel
26 Zijdeksel
27 Plaatje
28 Spanhendels om de helling in te stellen
Montagevoorschriften (afbeelding 7).
Bevestig de machine op het onderstel Fein GIB/GIBE (zie montagehandleiding).
Bevestig het onderstel met geschikte pluggen en schroeven op de vloer. De bevestigingen要去en voldoende zijn voor teijdens de werkzaamheden optredende krachten.
Een foutieve montage kan ertoe leiden dat het onderstel of de werktafel kantelt of de machine tijdens de werkzaamheden losraakt van onderstel of werktafel en ernstige ongevallen veroorzaakt.
Elektrische aansluiting.
De externe elektrische aansluiting要去 door eenvakman voor elektricitieit worden uitgevoerd.
Let op de spanning van het stroomnet: De netspanning en freiagentie van de spanningsbron moeten overeenkomen met de gegevens op het typeplaatje van de machine.
Controleer voor de eerste ingebruikneming de draai-richting van de motor. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.
Installingen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Helling instellen (afbeelding 7).
Draai bye spanhendels (28) los. Stel de machine op de vereiste werkhoogte in.
Draai beide spanhendels (28) weer vast.
Vonkbescherming (5) instellen.
Draai beide vleugelschroeven (6) los en stel de vonkbescherming (5) zo in dat de schuurband zo ver möglichktwordt afgedekt.
Draai beside vleugelschroeven weeR vast.
Schuursteun (7) instellen (afbeelding 1).
Draai de kruisknop (11) los en stel een spleetafstand van max. 2 mm in.
Draai de kruisknop wee vast.
Aanslag (4) instellen (afbeelding 2)
Draai de schroeven (3) los en stel een spleetbreedte van max. 2 m m in.
Draai de schroeven (3) wee vast.
Vlakschursteun (22) instellen
Bij vlakschuren要去 de vlakschuursteen (22) parallel aan de schuurband zicha fkesteld en moet de steun de band over het hele oppervlak raken.
Draai de schroef (25) los en klap het zichdeksel (26) omlaag.
Draai de schroeven (12) los en breng de vlakschuurinstallatie (22) in de juiste stand. De spleetbreedte mag maximaal 2 mm bedragen. (afbeelding 2)
Sluit de zichdeksel (26) en draai de schroef (25) waar vast.
Bandloop fijn afstellen.
Schakel de machine slechts kort in en controller de bandloop.
Stel de bandloop met de kruisknop (17) in het midden als de schuurband maar rechts of maar links beweegt.
Als de bandloop Niet in het midden kan worden ingesteld:
Reinig de aandrijfschijf (23) en de contactschijf (21) met perslucht.
Controleer de aandrijfschijf en de contactschijf op slijtage, verrorming en gebruiksschade. Laat beschadigde delen onmiddelijk verrangen.
Schurband verrangen.
Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.
Draai de schroef (25) los en klap het zichdeksel (26) omlaag.
Draai de kruisknop (11) los en verwijder schuursteun en spanenbak (8).
Draai de hendel (13) omlaag om de spanvoorziening te ontlasten.
Verwijder de oude schuurband.
Let op de aanduiding van de looprichting aan dechterzijde van de
schuurband voordat u de neue schuurband aanbrengt. Deze要去 overeenkomen met de draairichting van het aandrijfwiel.
Leg de schuurband tegelijkkertijd op de aandrijfschijf (23) en de contactschijf (21).
Draai de hendel (13) omhoog om de schuurband te spannen.
Als u de schuurband Niet voldoende kunt spannen, moet de spanvoorzie- ning opniew worden ingesteld.
Draai beide schroeven (14) los, verplaats de spanvoorziening en draai de schroeven weer vast. (afbeelding 6)
Sluit de zichdeksel (26) en draai de schroef (25) waar vast.
Monteer de schuursteun (7) en de spanenbak (8).
Controller de spleetafstand van de schuursteun.
Schakel de machine in en stel de bandloop af.
Gebruiksvoorschriften.
Inschakelen:
Ontgrendel de veiligheidsuitschakelknop (15) en klap\ deze omhoog. Toets „I" (19) indrukken.
Uitschakelen:
Veiligheidsuitschakelknop (15) omhoogklappen. Toets, "0" (19) indrukken.
De machine loopt na het uitschakelen ca. 50 secondenuit.
Veiligheidsuitschakelknop:
Druk in gevaarlijke situatuies op de rodeooduitschakelknop om de machine uit te schakelen.
Toerental omschakelen (alleen 2H-modellen)
Schakelaarstand 1: laag toerental
Schakelaarstand 2:hoog toerental
Het toerental mag alleen terwijl de machine stilstaat met de schakelaar (3) worden omgeschakeld.
Bveiliging gegen overbelasting.
Bij een aanhoudend hoge belasting gedurende een lange periode worden de machine uitgeschakeld. Na een afkoeltijd van ca. 15 minutes is de machine waar gereed voor gebruik.
Contactschuren (afbeeldingen 3 + 4
Controleer dat de kruisknop (11) is vastgedraaid.
Controller dat de veiligheidsafschemming (1) aan de bovenzijde met de kruisknop (4) vastgezet en het zijdeksel (26) gesloten is.
Controller de spleteafstand van de schuursteun.(afbeelding 1)
Controleer de stand van de vlakschuursteun (22). De schroeven (12)要去en in de onderste stand staan.
Controleer of de vonkbescherming (5) goed is ingesteld en vastgedraaid.
Schakel de machine in en controller de bandloop.
Leg het werkstuk vast op de schuursteun.
Geleid het werkstuk met beiden handen ofzethet in een voorziening vast.
Vlakschuren (afbeelding 5)
Draai de kruisknoppen (4) los en verwijder de veiligheidsafschemming (1) aan de bovenzijde.
Controller of de spleetafstand goed is ingesteld. (afbeeling 2)
Schakel de machine in en controller de bandloop.
Geleid het werkstuk met beiden handen en neem het na de bewerking� boven weg.
Afzuigvoorziening
We adviseren het gebruik van de afzuigvoorziening.
De machine kan via het aansluitstuk (9) op een afzuiq-voorziening worden aangesloten.
Geluidsemissiewaarden.
Onbelast Iopen Schuren
Gemeten A-gewogen emissiegeluidsdrukni-veau op de werkplek L_ A (re 20 Pa), in decibel'80,5 94
Onzekerheid K_pA , in decibel 4 4
Gemeten A-gewogen geluidsvermogenniveau L_wA (re 1 pW), in decibel 90 100,5 Onzekerheid K_wA^ in decibel 2,5 2,5
Bedrijfscondities
| Toerental (per minuut) | 3 000 | 3 000 |
| Material | - | |
| Afmeting | - | 8 x 40 |
| Schuurband | GRIT by Fein | |
| - | 36Z | |
OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen können optreden.
Gehoorbescherming gebruiken!
Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de LASTe pagina van deze gebruiksaanwijzing).
Onderhoud en klantenservice.
Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitgevoerd.
Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.
Als de aansluitkabel van de machine beschadigd is,要去\ deze worden verrangen door een specialaar voor\ bestemde aansluitkabel, verkrijgbaar bij de FEIN-klantenservice.
De actuèle onderdelenlijst van deze machine vindt u op www.fein.com.
Dagelijks onderhoud
Blaas de ventilatieopeningen (18) van het motorhuis en de gemarkeerdeplaatsen met persluchtuit (zieplaatje (27)).
Smeer de machine dagelijks op de gemarkeerdeplaatsen met machineolie (zieplaatje (27)).
Controller en contactschijf (21) bij elke schuurbandwissel op slijtage en beschadigingen. Laat beschadigde delen verrangen.
Draai de kruisknop (11) los.
Verwijder de spanenbak (8) en voer het metaalstof af.
De inhoud van de spanenbak moet voor het leegmaken voldoende afgekoeld zich en mag alleen via een geschikte container worden afgevoerd.
De leeggemakte spanenbak weeer aanbrengen en de spleetmaat van de schuursteun instellen. (afbeelding 1) Kruisknop (11) vastdraaien.
Reinig de buitenzijde van de machine met perslucht. Smeer de lagers van de spanvoorziening maandelijks aan de smeernippel (24).
De volgende delen kurz u indien nodig zich vervangen: Schuurband, vonkbescherming
Wettelijk garantie en fabrieksgarantie.
De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-teken�n geldigheid.
De firma FEIN verklaart als alleen verantwoordelijk dat dit product overeenstem met de geldende bepalinen die op de LASTE pagina van deze gebruiksaanwijz ing vermeld staan.
Technische documentation bij: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwabisch Gmünd
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.
Aansluitschakelschemas.
Type GI75, GI150 Pagina 104
Type GI75 2V, GI150 2V Pagina 105
Type GI75 2H, GI150 2H Pagina 106
Type GI75 2H2V, GI150 2H2V Pagea 107
aanenpainetasotyopis
