NÁVOD NA OBSLUHU GRIT GI 75 2H Fein
Bezpečné provoz neni samotné dán tim, ze se brusné pássnebo príslušenstvi hodi k Vásemu stroji.
brusny pás, ochranu proti jiskrám
Záruka a ručeni.

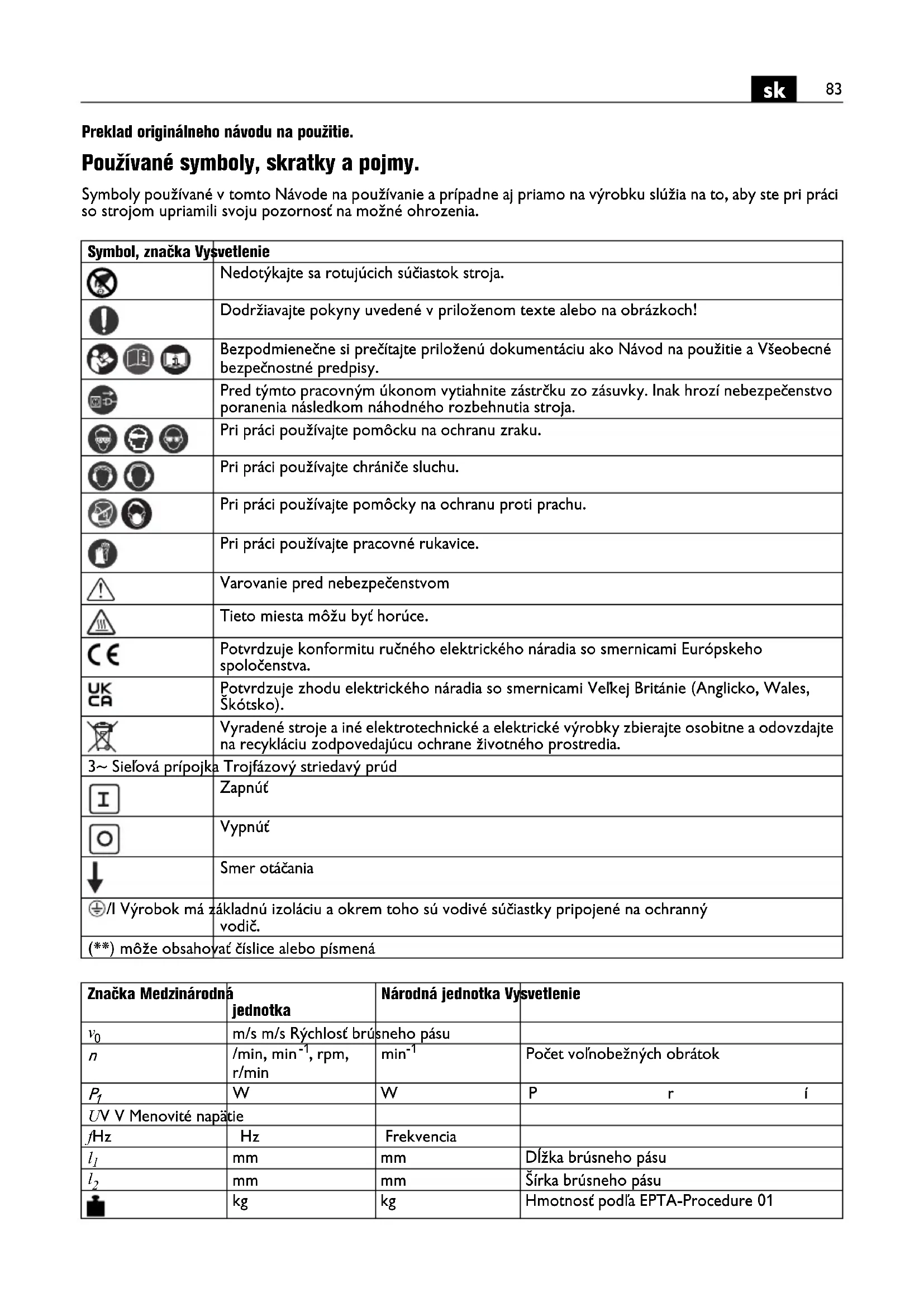

Preklad originálneho námodu na použitie.
| Symbol, značka Vysvetlenie | |
| Nedotýkajte sa rotujúcich sučiastok stroja. | |
| Dodržiavajte poujáčich v priloženom texte alebo na obrázkoch! | |
| Bezpodmienečne si prečitajte priloženú dokumentáciu ako Námod na použitie a Všeobecné bezpečnostné predpisy. | |
| Pred týmto pracovnám úkonom vytiahnite zástrčku zo zásuvky. Inak hroží nebezpečenstvo poranenia námledkom námohného rozbehnutia stroja. | |
| Pri práci používajte pomôčku na ochranu zraku. | |
| Pri práci používajte chránice sluchu. | |
| Pri práci používajte pomôčky na ochranu proti prachu. | |
| Pri práci používajte pracovné rukavice. | |
| Varovanie pred nebezpečenstvom | |
| Tieto miestaMZu byt horuce. | |
| CE | Potvrduje konformitu ručného elektrického náradia so smernicami Európskeho spolocrenstva. |
| UKCR | Potvrduje zhodu elektrického náradia so smernicami Velkej Britária (Anglicko, Wales, Skótsko). |
| Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobitne a odovzdajte na recykláciu zodpovedajúcu ochraneživotného prostredia. | |
| 3~Sielová prípojka | Trojfázový striedavý prúd |
| I | Zapnúć |
| O | Vypnúć |
| ↓ | Smer otáčania |
| #/I Vyrobok má základnú izoláciu a okrem toho su vodivé sučiastky pripojéné na ochranný vodič. | |
| (**) moze obsahováć Číslace alebo písmená | |
| Značka Medzinárodná | jednotka | Národná jegnotka Vysvetlenie |
| \( v_0 \) | m/s m/s Rychlost brúšneho pásu | |
| n | /min, min-1, rpm, r/min | min-1 |
| \( P_1 \) | W | W |
| UV V Menovité napătce | ||
| fHz | Hz | Frekvencia |
| \( l_1 \) | mm | mm |
| \( l_2 \) | mm | mm |
| kg | kg | |
| Značka Medzinárodná jednotka | Národná Jednotka Vysvetlenie | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | |
Nepoužívajte tento stroj skôr, ako si dokladne prečitate tento Návod na použivanie ako aj prilozěné “Vseobecné bezpečnostné pokyny”
(spisové cislo 341 30 054 06 1) a skór, ako uplné porozumiete ich obsahu, vrátane obrázkov, špecifikáciá a bezpečnostnýchPokynov.
Dodržiavajte aj prislušné národné predpisy o elektrickej bezpečnosti a ochrane zdravia pri prác.
Nedodržanie bezpečnostnych tokynov v menovanej dokumentáci može mat za následok zásah elektrický prudom, požiar a/alebo vázne poranenie.
Uschovajte tento Navod na použivanie na neskorsie použivanie a v pripad preda alebo odovzdania stroja inému ho odovzdajte spolu so stojom.
Urcenie stroja.
Stroj je určeny na brusenie kovovych materiálov (okrem magnézia) a na brusenie pomocou modulu na brusenie zaoblenych ploch GIR, alebo pomocou modulu na brusenie oblukovych ploch GIC, brusneho nástavca GIL alebo na mobilné použivanie s rámom s kolieskami GIM s použitím brusnych pásov schvalenych firmou Fein v prostredi chránomen pred vplyvmi vonkajšieho podnebia a počasia.
Použivajte osobné ochrannes prostriedky. Podla druhu použitia náradia použivajte ochranny stit na kelu tvár, stit na oci alebo ochrannes okuliare. Pokial'je to primerané, použivajte ochrnu dychaciu masku, chraniče sluchu, pracovné rukavice alebo špecialnu zasteru, ktorá Vás uchrani pred odletujucimi drobnymi ciastockami brusiva a obraného materialu.
Predovsetkym oci treba chraniţ pred odletujucimi budzimi telieskami, ktoré vznikaju pri roznom spôsobe použivania náradia. Ochrana proti prachu alebo ochranná dychacia maska musia predovsetkym odfiltrovat konkrétny druh prachu, ktorý vzníká pri danom druhu použitia náradia. Ked' je clovek dlhsiu dobu vystavený hlasnému hluku, moze utrpiet stratu sluchu.
Pri práci nemajte nikdy na sebe volhé oblečenie, ozdoby a šperky a nikdy nepracujte s Rozpustenými dlhymi
Vlasmi. Napriek ochrannym prvkom mozu pohybujuce sa suciastky naradia zachytit volné predmety a sposobit Vám poranenie.
Nepoužívajte Žiadne také brúsne pásy, ktoré su opotrebované, natrhnute alebo silne zanesené. S brúsnymi pásmi manipulujte opatrna auschovávajte ich podlaPokynov vyrobuču. Brúsne pásy neprelamujte!
Poskodené brusne pasy by sa mohli Roztrhnut, mohli by byt naradim vymrstené a sposobit niedomu poranenie.
Nikdy nepoužívajte brúsne pásy alebo iné prisluěs nestvo,
ktoré nebolo špecialne vyvinuté vyrobcom stroja, alebo
nebolo nim schvalné. Bezpečné prevádžku
nezabezpečuje samotné okolnost,Že brúsny páš alebo
prísluěs nestvo sa na stroj hodia (pasuju).
Pracujte zásadne vždy s vsetkych použitím ochrannych prvkov, ktoré sa nachádzaju na stroji. Ochranné prky musia byt'namontované na stroji tak, aby sa dosiahla maximálna miera bezpečnosti. Ochranné prky slúžia na to, aby chránili obsluhujúcu osobu pred odletujúcimi ciastockami a neumyselným dotykom s brúsnym pásom.
Pozor! Nebezpecenstvo požiaru a vybuchu! Pri bruseni kovov (napriklad hlinika) vzniká prach, ktorý moze byt horlav alebo vybusné. Nepouživajte tento stroj v blízkosti horlavych materialov. Odletujúce istkry by mohli tieto materialy zapálit.
Pozor, nebezpečenstvo požiaru! Pri bruseni kovov vznikaju zeravé ciastocky kovu a brusiva, ktoré sa zbieraju do nádoby na triesy. Obsah nádoby na triesy treba nechat pred vyprázdném dostatočne vychladnú t a možno ho dat na likvidáciu len vysypáním do vchodnej nádoby na opad.
Zabezpeče, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vásho pracoviska. Každa osoba, ktorá vstúpi do pracovného dosahu náradia, musí byt vybavená osobnými ochrannými pomôckami. Ülomky obrobku alebo zlomený pracovné nastroj možu odletiet a spôsobit poranenie osob aj mimo priameho pracoviska.
Obrobok musi vždy spoláhlivo priliehat k brúsnej podložke a k dorazu. Velmi malé alebo tenké obrobky sa nesmú obrábat. Hrozi nebezpečenstvo poranenia prudko vyhodeným obrokom.
Obrabaná plocha moze byt'velmi horúca. Nedotykajte sa jej preto rukou.
Nikdy sa nedotykajte beziaceho brusneho pasu.
Hrozí nebezpečenstvo poranenia.
Zabezpěte správné postavenie a vodorovnú instaláciu stroja. Ak by sa stroj počas prace prevrátil, mohlo by to viest k váznym poraneniam.
Zastrchu stroja smie namontovat'len vyuceny elektrkar. Ochranny vodi v zasuvke musi byt spojenys ochrannym uzemnenim elektrickej siete.
Pri udrzbe a oprave vzdy vytiahnite zastrcku zo zasuvky! Ak by sa stroj neumyselne zapol, mohlo by to viest k vaznym poraneniam.
Dávajte v pravidelnych intervaloch kontrolovat elekterickú bezpečnost stroja v zmysle zákonnych ustanovié. Pri nekontrolovanych strojoch hrozí nebezpečenstvo zásahu elektrickým prudom!
Pred prvym uvedenim stroja do prevadzky skontrolujte smer otacania motora. Nespravyn smer otacania moze prudko vyhadzovat obrobok a sposobit urazy. Smer otacanie stroja smie zmenit len vyucheny elektrikar.
Nikdy nestojte vy, ani nedovolte stav inym osobam prispuustani stroja vedla brusneho pasu. Brusny pasyamaozhe Roztrhnut a sposobit vazne poranenie.
Zaobchadzanie so zdraviu skodlivym prachom
Pri pracovnych cinnostiach s tymto náradim, pri ktorych dochodzka k uberu materialu, vzniká prach, ktorý moze byt zdraviu skodlivy.
Dotyk alebo vdychovanie niedkortorych druhov prachu, napr. z azbestu a z materialov obsahujucich azbest, z nateru obsahujuceho olovo, z kovov, niedkortorych druhov dreva, mineralev, silikatovych casticmaterialov obsahujucich kamenivo, z Rozpušadiel farieb, z prostriedkov na ochranu dreva, z ochrannych naterov pre vodné dopravné prostriedky moze vyvolat u niedkortorych osob allergické reakcie a/alebo sposobit ochorenie dychacich ciest, rakovinu a vyvolávat poruchy plodnosti. Riziko vyvolané nadychanim sa prachu je zavislé od doby zotrvania v ohrozenom priestore. Použivajte odsavacie zariadenie zodpovedajuce vznikajucemu druhu prachu ako aj osobné ochranné pomocky a postarajte sa o dobre vetranie pracoviska. Oblabanie materialov, ktoré obsahuju azbest, prenechajte vylučne na odborníkov. Drevený prachu, prach z lakhych kovov, horúce zmesi brusneho prachu a chemickych latok sa možu za nepriaznivych podmienok samovznietić, alebo možu sposobit vybuch. Vyhybajte sa tomu, aby prud iskier smeroval k zasobníku na prachu, a zabrante prehrievaniu ručného elektrického naradia a brusného materialú, zavcasu vyprázdůjte zasobník na prachu, dodržiavajtePokyny vyrobuču materialúa j predpisу o obrábaní prislušného materialú platné vo Vasej krajine.
Na jeder pohlad.
1 Ochranny kryt, hore
2 Skrutka s hviezdicovou hlavou, ochranny kryt
3 Skrutky na nastavenie velkosti strbiny
4 Doraz
5 Chranič proti odletujucim iskrám
6 Kridlove skrutky,chranié proti odletujucim iskram
7 Brusna podlozka
8 Nádobka na triesy
9 Nátrubok na odsávanie prachu
10 Skrutka, nádoba na triesy
11 Skrutka s hviezdicovou hlavou pre brusnu podložku
12 Nastavovacia skrutka, rovinna brusna podložka
13 Upinacia páka
14 Skrutky, hrube nastavenie napnutia brusneho pásu
15 Tlačidlo bezpečnostného vypínača
16 Zástrčka
17 Skrutka s hviedzdicovou hlavou, justovanie chodu brusneho pasu
18 Vetracie otvory
19 Vypinač
20 Prepinač počtu obratok (len modely 2H)
21 Kontaktny kotuc
22 Rovinná brúsnapodložka
23 Hnaci kotuc
24 Mastiaca hlavica
25 Skrutka pre bočný kryt
26 Bočný kryt
27 Stitok's upozorneniami
28 Napínacia páka na nastavenie sklonu
Upevnite stroj na podstavec Fein GIB/GIBE (pozri Návod na montáž).
Pomocou vchodnych zapustnych kolikov (hmoždiniek) a skrutiek upevnite podstavec k podlahe. Upevnenie musi byt také, aby zodpovedalo a odolalo silám, ktoré budu vznikat pri prevadzke stroja.
Chybná montáž moze mat za následok, ze sa podstavec alebo pracovny stol prevrát, alebo ze sa stroj počas práce z podstavca alebo z pracovného stola uvoína a dôjde k váznemu urazu.
Pripojenie na elektrickú siet.
Pripojenie na elektricku siek, ktoré nie je sučastou dodávky, musi urobit vyucheny elektrikár.
Prekontrolujte sie'tové napatie: Sietové napatie a frekvencia sa musia zhodovat's udajmi na typovom stitku stroja.
Pred prvym uvedenim stroja do prevadzky prekontrolujte smer otacania motora. Smer otacania motora smie prestavit len vyucheny elektrikar.
Nastavenia.
Pred kazdou pracou na stroji vytiahnite zastrcku sietovej snury zo zasuvky.
Nastavenie sklonu (Obrazok 7).
Uvolnite obe kridlove skrutky (6) a chranič proti odletujucim iskram (5) nastavte tak, aby bol brusny pás co možno najlepšie zakrytý.
Obe krédlove skrutky znova utiahnite.
Nastavenie brusnej podložky [7] (Obrazok 1).
Uvolnite skrutku s hviezdicovou hlavou (11) nastavte velkost strbiny na max. 2 mm.
Skrutku hviezdicovou hlavou opat utiahnite.
Nastavenie dorazu (4) (Obrazok 2)
Rovinnú brúsnu podložku (22) nastavte.
Pri rovinnom bruseni musi byt rovinna brusna podlozka (22) nastavena paralelne k brusnemu pasu a celou plochou sa ho dotykat.
Uvolnite skrutky (25) a sklopte bočný kryt (26).
Uvolnite skrutky (12) a nastavte rovinnu brusnu podložku (22). Velkost strbiny smie byt'maximalne 2mm! (Obrazok 2)
Utiahnite skrutky (12) dobre znova.
Uzavrite bočný kryt (26) a skrutku (25) opáť utiahnite.
Nastavenie (justovanie) pásu.
Zapnite stroj len len na malu chvilu a skontrolujte chod pasu.
Pomocou skrutky skrutku s
hviezdicovou hlavou (17) nastavte
(justujte) chod pásu do stredovej
polohy, ak sa brúsny pás pohybuje
na'avo alebo napravo.
Ked'schodpásuned'nastavitvstedrovejpolohe:
Vychistite hnaci kotuc (23) a kontaktny kotuc (21) pomocou tlakového vzduchu.
Skontrolujte, ci nie su hnaci kotuc a kontaktny kotuc deformované alebo opotrebované. Poškodené sučiastky dajte okamžite vymenit!
Uvolnite skrutky (25) a sklopte bočný kryt (26).
Uvoñite skrutku s hviezdicovou hlavou (11) a demontujte brúsnu podložku a nádobu na triesy (8).
Sklopte páku (13) smerom dole, aby ste odlahčili napínacie zariadenie.
Demontujte stary brusny pás.
Pred zalożením nového brúsneho pásu skontrolujte udaj o smere
chodu pásu na zadnej prítlakovej strane brúsneho pásu!
Mus sa zhodovat so smerom otacania hnacieho kolesa.
Zakladajte brusny pás sucasne na hnaci kotuc (23) aj na kontaktny kotuc (21).
Páku (13) vyklopte smerom hore, ak chcete brúsny pánapnut.
Ak nie je brúsny pás dostatočne napnuty, treba napínacie zariadenie justovat nanovo. Uvolnite obe
skrutky (14), prestavte napinacie zariadenie a skrutky opat utiahnite. (Obrazok 6)
Uzavrite bočný kryt (26) a skrutku (25) opá'tuiahnite.
Namontujte brusnu podložku (7) a nadobu na triesy (8).
V nebezpečnej situácii stlačte Červé tlacidlo bezpečnostného vypínača, aby ste stroj zastavili.
Prepinanie otacok (len modely 2H)
Poloha prepinača 1: Nízky počet otáčok
Poloha prepinača 2: Vysoký počet otáčok
Pocet otacok sa smie prepina'len pri zastavenom stroji pomocou otocného prepinača (3).
Poistka proti pretăzeniu.
Ak trva velke pretazenie stroja dlhsi cas,stroj sa vypne. Po ochladnuti v trvani cca 15 minut je stroj znova pripraveny na prevadzku.
Kontakné brusenie (Obrázky 3+4).
Presvedcte sa, ci je hviezdicovskrutka (11) utiahnuta.
Postarajte sa o to,aby bol horny ochranny kryt (1) zaisteny hviezdicovou skrutkou (4) aaby bol bocny kryt (26) uzavrety.
Skontrolujte polohu rovinnej brusnej podlozky (22).
Skrutky (12) sa musia nachadzat v dolnej polohe.
Skontrolujte, āi je chranič proti odletujucim iskrám (5) správné nastavený a utiahnutý.
Zapnite stroj a skontrolujte chod pasu.
Postarajte sa o to, aby bola velkost štrbiny správné nastavená. (Obrazok 2)
Zapnite stroj a skontrolujte chod pasu.
Vedte obrobok oboma rukami a po skončeni pracovného ukonu ho odoberte smerom hore.
Odsavacie zariadenie
Odporuacute pouzivanie odsavacieho zariadenia.
Stroj sa da cz ezsávací natrubok (9) pripojit na nejaké odsávacie zariadenie.
Prevádkové podmienky
| Pocet obratok (/min) 3 000 | 3 000 |
| Material | - ST 37 |
| Rozmery | - 8 x 40 |
| Brúsny pás | GRIT by Fein |
| - 36Z |
UPOZORNENIE: Suetz nameranej emisnej hodnoty a prislušnej nepresnosti merania predstavuje hornu hranicu hodnôt, ktoré sa možu pri meraniach vyskytnú.
Namerané hodnoty zistovane podla prislušnej vyrobnej normy (pozri zadnu stranu tohto Navodu na použitie).
V pripe opravy odporucame obrati sa na Autorizované servisné stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastupenia firmy FEIN.
Ak je poskodené pripojovacie vedenie, treba ho nahradit spezialne upravenym pripojovacim vedenim, ktore mozno zakupit prostrednictvom autorizovaneho servisného strediska FEIN.
Aktualigny zoznam nahradnych suciastok najdete na internetovej stranke www.fein.com.
Ukony dennej udrzby
Prefúkajte vetracie otvory (18) na telese motora a dalsie označene miesta pomocou tlakového vzduchu (pozri štitok upozorneniami (27)).
Denne stroj premastite na označenych miestach strojovým olejom (pozri štítok s upozorneniami (27)).
Skontrolujte hnaci kotuc (23) a kontaktny kotuc (21) pri kazej vymene brusneho pasu, ci nie su poskodené. Poskodené suciastky dajte vynenit.
Uvolnite skrutku s hviezdicovou hlavou (11).
Obsah nádoby na triesytreba nechat pred
vyprázdnémidostatočne vychladnú a možno ho dat
na likvidáciu len vysypaním do vchodnej nádoby.
Vyhlasenie CE platí iba pre krajiny Europsej unie a EFTA (European Free Trade Association) a iba pre produkty, ktoré su určené pre trh EU alebo EFTA. Po po uvedeni produktu na trh EU, stráca značka UKCA svoju platnost.
Vyhlasenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré su určné pre britský trh. Po uvedeni produktu na britský trh stráca značka CE svoju platnost.
Firma FEIN vyhlasuje na svoju vylucn zu zodpovednost, ze tento produkt sa zhoduje s prisluynmi normativnym Dokumentmi uvedenymi na poslednej strane tohto Navodu na pouzivanie.
Technická dokumentácia sa nachadza u: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwabisch Gmünd
Ochrana Životného prostredia, likvidácia.
Obaly, vyradené stroje a prislušenstvo treba dat na likvidáciu zodpovedajúcu ochraneŽivotného prostredia.
