| Produkttype | Båndsliber |
| Mærke | Fein |
| Model | GRIT GI 75 2H |
| Strømforsyning | Trefaset (3~), 400 V, 50 Hz |
| Tomgangshastighed | 3000 o/min (justerbar på 2H-modeller) |
| Vægt | Cirka 70 kg |
| Hovedfunktioner | Slibning af metaller (undtagen magnesium), grater med valgfrie moduler |
| Anvendelse | Plane overflader, affasning, slibning af rør |
| Valgfrit tilbehør | Modul GIR, GIC, adapter GIL, base GIM |
| Ibrugtagning | Kontroller omdrejningsretning, centrer båndet, juster beskyttelser |
| Indstillinger | Hældning, gnistbeskyttelse, slibestøtte, anslag |
| Sikkerhed | Nødstop, beskyttelseskapper, gnistbeskyttelse, overbelastningsstop |
| Støjniveau | Op til 94 dB(A) under belastning |
| Daglig vedligeholdelse | Rengøring af ventilationsåbninger, smøring af markerede punkter, tømning af spånbeholder efter afkøling |
| Reservedele, der kan udskiftes af brugeren | Slibebånd, beskyttelsesskærm |
| Reparationer | Hos FEIN service eller autoriseret værksted |
| Garanti | I overensstemmelse med lovbestemmelser, producentgaranti FEIN |
| Miljøbeskyttelse | Genbrug af emballage, tilbehør og apparat ved endt levetid |
Ofte stillede spørgsmål - GRIT GI 75 2H Fein
Brugerspørgsmål om GRIT GI 75 2H Fein
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kværn i PDF-format gratis! Find din vejledning GRIT GI 75 2H - Fein og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GRIT GI 75 2H af mærket Fein.
BRUGSANVISNING GRIT GI 75 2H Fein
Maskinen mä kun betjenes af kvalificeret personale aller instruerede personer.
no
Tilenkt bruk.

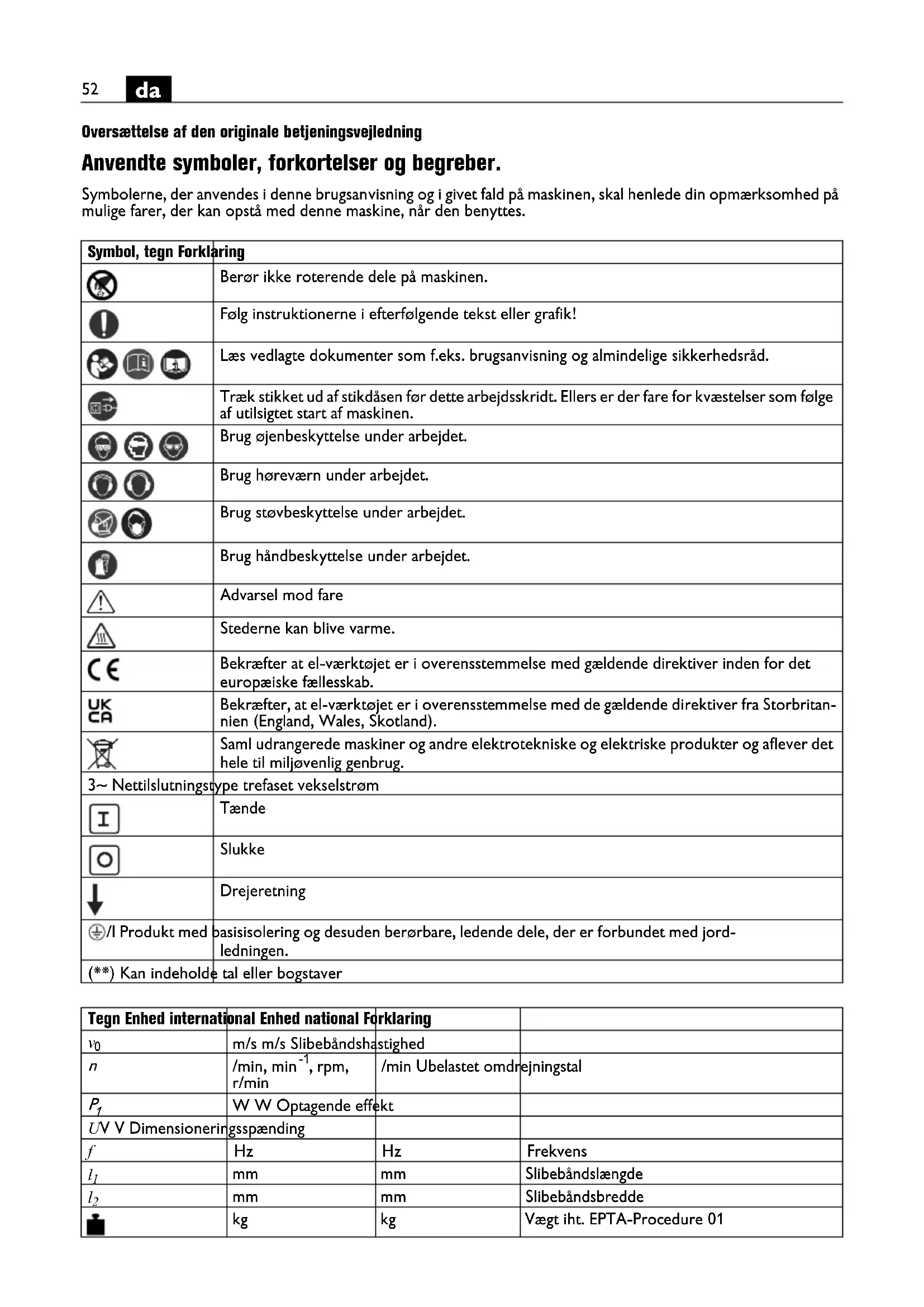

Oversaettelse af den originale betjeningsvejledning
Anvendte symboler, forkortelser og begreber.
Symbolerne, der anwendes i donne brugsanvising og i givet fald pa maskinen, skal henlede din opmærksomhed pa mulige farer, der kan opsta med donne maskine, nar den benytttes.
| Symbol, tegn Forklaring | |
| Berør ikke roterende dele på maskinen. | |
| Følg instruktionerne ifterfølgende tekst eller grafik! | |
| Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsråd. | |
| Træk stikket ud af stikdåsen for dette arbejdsskridt. Ellers er der fare for kvæstelser som følg af utilisigtet start af maskinen. | |
| Brug øjenbeskyttelse under arbejdet. | |
| Brug høreværn under arbejdet. | |
| Brug støvbeskyttelse under arbejdet. | |
| Brug handbeskyttelse under arbejdet. | |
| Advarsel mod fare | |
| Stederne kan blive varme. | |
| Bekræfter at el-værktøjet er i overensstemmelse med geldende direktiver inden for det europæiske fællesskab. | |
| Bekræfter, at el-værktøjet er i overensstemmelse med de geldende direktiver fra Storbritannien (England, Wales, Skotland). | |
| Saml udrangerede maskiner og andre elektrotekniske og elektriskeprodukter og aflever det hele til miljøvenlig genbrug. | |
| 3~ Nettilslutningsstype | trefaset vekselstrøm |
| I | Tænde |
| Slukke | |
| Drejeretning | |
| /1 Produkt med | basisolering og desuden berorbare, ledende del, der er forbundet med jord-ledningen. |
| (**) Kan indeholde tal eller bogstaver | |
| Tecn Enhed international | Enhed national | Forklaring | |
| v0 | m/s m/s Slibebåndshæstighed | ||
| n | /min, min-1, rpm, r/min | /min Ubelastet omdrejningstal | |
| P1 | W W Optagende effekt | ||
| UV V Dimensionerin | gsspænding | ||
| f | Hz | Hz | Frekvens |
| l1 | mm | mm | Slibebåndslangde |
| l2 | mm | mm | Slibebånds bredde |
| kg | kg | Vægt iht. EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Basisenheder og afledte enheder fra det internationale enchedssystem SI. | |
For din egen sikkerheds skyld.
Anvend/DDne maskine,foi du har laest
denne brugsanvising samt de vedlagte"Almindelige betjeningsinstruktioner" (skriftnummer 3
4130054061) noje igennem og forstaet det
hele, inkl. illustrationer, specificationer og sikkerhedsregler.
Læs og overhold ligeledes de gældende nationale bestemmelse ser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.
En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan fore til elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar donne driftsvejledning til senere brug og sorg for, at den folger med maskinen, hvis den videregives ellser saelges til en ny ejer.
Bestemmelse af maskinen.
Maskine til at slide metalmaterialer (undtagen magnesium) og til at slide med radiusslibemodulet GIR, rundslibeanordningen GIC, slabeforsatsen GIL aller til mobil anvendelse med stativ GIM med scrollbebänd, der er godkendt af Fein, i vejrbeskyttte demgivelser.
Specielle sikkerhedsforskrifter.
Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenvaern eller beskyttelsesbriller, afhengigt af det udforte arbejde. Brug afhengigt af arbejdets art stovmaske, horeværn, beskyttelseshandsker eller specialforklaede, der beskytter dig mod sma slide- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forselligt arbejde. Stov- erller andedrætsmaske skal filtrere det stov, der opstår under arbejdet. Udsættes du for hj stoj i længere tid, kan du lide horetab.
Bär ikke lolestsdende toj, smykker eller abent, langt hare under arbejdet. Lose genstande kan fanges af dele, der bevæger sig, og fore til kvæstelser, selv om beskyt-telsesanordninger er monteret.
Anvend ikke slidte, revnede eller meget tilstoppede landslide. Handter landslide omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke landslide! Beskadigede landslide kan gå i stykker, slynges væk og kvæste tredjemand.
Brug ikke slidingbænd er andet tilbehør, der ikke er udviklet eller frigivet specielt af producenten. Sikker drift er/DDke kun givet ved, at slidingbændet eller tilbehøret passer til din maskine.
Anvend altid de besyktelsesanordninger, der findes pa maskinen. Besyktelsesanordningerne skal vare monteret sikkert pa maskinen for at opnà max. sikkerhed. Besyktelsesanordningerne skal besyktte operatoren mod omkringflyvende slibepartikler og utilsigtet berø-ring med slbebåndet.
Pas pa - brand- og eksplosionsfare! När metal silbes (f.eks. aluminium), opstår der støv, der kan vare brændbart eller eksplosivt. Anvend ikke maskinen iærheden af brændbare materialer. Materialet vil kunne blive anteändt af gnister.
Pas pa - brandfare! Under metalslibningen opstár der glødende metal- og splicebandspartikler, der samles i spänekassen. Indholdet af spänekassen skal vare til strækkeligt afkølet, for den tommas, og ma kun bortskaffes vha. egnede beholdere.
Sarg for, at personer/DDscttes for gnistregn. Fjern brandbare materialer i nahrheden. Gnistregn opstar i forbindelse med metalslibning.
Sorg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betrader arbejdssområdet, skal bruge personligt beskyttelsessudstyr. Brudstykker fra emnet aller brækket tilbehør kan flyve væk og.fore til kvæstelseser ogå utden for det direkte arbejdssområde.
Emnet skal altid ligge sikkert pa slibeunderlaget og anslaget. For sma aller for tynde emner ma ikke bearbejdes. Vækslyngende emner er forbundet med kvæstelsesfare.
Den bearbjde de flade kan blive meget varm. Beror den\ ikke med handen.
Berør aldrig silbebändet, narr det er i gang. Fare for persorskade.
Tryk straks på sikkerheds-stop-tasten i farlige situationner. Maskinen har et afterløb på op til 50 sekunder.
Renger ventilationsabningerne pa maskinen med regelmessaige mellemrum. Motorblaeseren trakker stov ind i huset. Dette kan fore til elektrisk fare, hvis store mengder metalstov opsamples.
Sarg for, at maskinen stared sikkert og vandret. Vipper maskinen under arbejdet, kan dette fore til alvorlige kvastelser.
Maskinens stik mA kun monteres af en autoriseret elektriker. Jordledningen i netstikdasen skal vare forbundet med strømnettets jord forbindelse.
Trak stikket ud, for vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan fere til alvorlige kvæstelser.
Fá maskinens elektriske sikkerhed kontrolleret iht. de lovmaessige bestemmelser med regelmæssige mellem- rum. lkke kontrollerede maskiner er forbundet med fare for elektrisk stød!
Kontroller motorens drejeretning forffebrugtag- ning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan fore til uheld. Drejeretningen ma kun omstilles af en autoriseret elektriker.
Hverken brugeren aller andre personer ma stä direkte ved sider af slibebändet, nar maskinen tændes. Slibebändet kan gä i stykker og före til kvæstelser.
Handtering med farligt stov
Bruges dette værktøj til materialeafslibende arbejdsprocessor, opstår der støv, der kan��e farligt.
Beröring aller indänding af nogle former for stov som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogue træsorder, mineraler, silikatpartiker med stenholdige materialer, farveopløsende midler, træbeskyttelsesemidler, kan udlose allergiske reaktioner og/eller luftvejssygdomme, kraft og forplantningskader hos personer med allergiske reaktioner. Risikoen for at indände stov afhænger af ekspositionen. Brug en opsugningsmáde, der er afstemt after det stov, der opstär, samt personligt beskyttelsesesudstyr og sorg for god udluftning/ventilation på arbejdspladsen. Overlad altid带走handling af asbestholdigt materiale til fagfolk. Træstov og letmetalstov, varme blandinger af slbestov og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og fore til eksplosion. Undgå gnistregn hem imod stvbeholder samt overophedning af elværktøjet og slabegodset, tøm rettidigt stvbeholderen, følgbearbjdningshenvisningerne fra materialeproducenten samt de forskritter, der gælder i brugslandet for de materialer, der skal bearejdes.
Med et blik.
1 Beskyttelsesskaerm, oppe
2 Stjernedrejeskrue, beskyttelsesskaerm
3 Skruer til indstilling af spaltemal
4 Anslag
5 Gnistvarn
6 Vingeskruer, gnistbeskyttelse
7 Slibeunderlag
8 Span beholder
9 Studs til stovopsugning
10 Skrue, spanekasse
11 Stjernedrejeskrue til sibeunderlag
12 Indstillingsskrue, plant slideunderlag
13 Spandegreb
14 Skruer, gravindstilling til bandspending
15 Sikkerheds-stop-tast
16 Stik
17 Stjernedrejeskrue, bandlobsjustering
18 Ventilationshuller
19 Start-stop-kontakt
20 Skift omdrejningstal (kun 2H-modeller)
21 Kontaktskive
22 Plant landslide
23 Drevskive
24 Smorenippel
25 Skrue til sidelag
26 Sidedaeksel
27 Henisningsskilt
28 Spendearmen bruges til at indstille haldningen
Montage (Fig. 7).
Fastgor maskinen pa understativet Fein GIB/GIBE (se monteringsvejledning).
Fastgor understativetigulvetmedegnede dyvel-/skrueforbindelser.Fastgorelserne skal kunne klare de kræfter,der opstar under arbejdet.
En forkert montering kan medfore, at understativet ell er arbejdsbordet vipper, ellr at maskinen Iosner sig fra understativet ell er bejebsbordet under arbejdet, hvilket kan fore til alvorlige uheld.
El-tilslutning.
El-tilslutningen på opstillingsstedet skal foretages af en autoriseret elektriker.
Overhold netspændingen: Netspændingen og frekvensen på spændingskilden skal vare i overensstemmelse med oplysningerne maskinens typeskit.
Kontroller motorens drejeretning for forste ibrugtag- ning. Husk Drejeretningen ma kun omstilles af en elfaglert.
Indstillinger.
Træk stikket ud af stikdåsen, før der arbejdes pa maskinen.
Haeldning indstilles (Fig. 7).
Løsn de to spændearme (28). Indstil maskinen på den nødvendige arbejdshøjde.
Spænd de to spændearme (28) igen.
Indstil gnistfangent (5).
Løsn de to vingeskruer (6) og indstil gnistbeskyttelsen (5) pa en sādan mäde, at slbebändet er tildækket sa meget som muligt.
Spænd de to vingeskruer igen.
Indstil slibeunderlaget [7] (Fig. 1).
Spend stjernedrejeskruen igen.
Stop (4) indstilles (Fig. 2)
Losne skruerne (3) og stil spaltemalet pa maks. 2 mm.
Spend skruerne (3) fast igen.
Indstil det plane slibeunderlag (22).
Under planslibningen skal det plane slideunderlag (22) vare indstillet parallelt med slidebandet og berore det pa hele fladen.
Løsn skruerne (12) og ret det plane slideunderlag (22) ud. Spaltemålet må maks. vare 2 m m! (Fig. 2)
Spænd skruerne (12) fast igen.
Luk sidelåget (26) og spænd skruen (25) igen.
Bandlob justeres.
Tænd maskinen et kort øjeblik og kontrotter bändlobet.
Justér bändlobet med stjernedrejeskruen (17) i midten, hvis slidebandet bevæger sig ud til hjre ellervenstre.
Hvis bandlobet sekskan indstilles imiden:
Rengor drevskiven (23) og kontaktskiven (21) med trykluft.
Kontroller drevskiven og kontaktskiven for slid, deformation og slitage. Sorg for, at beskadigede dele skiftes med det samme!
Slibeband skiftes.
Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.
band lægges pa! Den skal stemme overens med drivhju-lets drejeretning.
Læg slibenbändet på drevskiven (23) og kontaktskiven (21) på samme tid.
Er det ikke muligt at spænde slidebandet tilstrækkeligt, skal spændeanordningen justeres igen. Løsn begge
skruer (14), forskyd spendeanordningen og spænd skruerne igen. (Fig. 6)
Luk sidelaget (26) og spænd skruen (25) igen.
Montér landslideget (7) og spänekassen (8).
Kontroller slideunderlagets spaltemål.
Tænd for maskinen og juster bandløbet.
Driftsinstruktioner.
Tende:
Oplas sikkerheds-stop-tasten (15) og klap den op. Tryk pa tasten ^ (19).
Sludek:
Klap sikkerheds-stop-tasten (15) op. Tast _·0^ (19).
Maskinen har et afterløb pa ca. 50 sek., när den slukkes.
Sikkerheds-stop-tast:
Tryk i farlige situationer pa den rode sikkerheds-stopast for at slukke for maskinen.
Omdrejningstallet ma kun ændres med kontakten (3), nr maskinen stär stille
Overbelastningssikring.
Er belastningen kontinuierlig høj i længe tid, slukkes maskinen. Efter en afkølingstid pa ca. 15 minutter, kan maskinen bruges igen.
Kontaksløjfer (billeder 3 + 4
Kontroller, at gnistfangent (5) er indstillet og spændt rig-tigt.
Tænd for maskinen og kontroller bändlobet.
Læg emnet fast på slibeunderlaget.
Sorg for, at spaltemalet er indstillet rigtigt. (Fig. 2)
Tænd for maskinen og kontroller bändlobet.
Før emnet med begge hænder og fjern det opad after arbejdet.
Opsugningsanordning
Det anbefales at bruge opsugningsanordningen.
Maskinen kan tilsluttes til opsugningsanordningen med studsen (9).
Stoj-emissionsværdier.
Ubelastet Slibning
Malt A-vurderet emissi
ons-lydtrykniveau pa
arbejspladen L_DA
(re 20~ Pa ), i decibel 80,5 94
Usikkerhed K_pA , i decibel 44
Malt A-vurderet lydeffektniveau L_WA (re
ANMÄRKNING: Summen af malt emissionsværdi og tilhorende usikkerhed udgor den overste granse for de vardier, der kan optrade under malearbejdet.
Brug horevaern!
Måleværdier er beregnet after passende Produktstandard (se sidste side i dette driftsvejledning).
Istandsaettelsesarbejde ma kun gennemfores af en faguddannet iht. geldende forskrifter.
Vi anbefaler, at fã maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN representationer.
Er maskinens til Slutningsledning beskadiget, skal den erstattes med en specielt forberedt til Slutningsledning, der fas hos FEIN kundeservicen.
Den aktuelle reservationsliste tilijke maskine findes under www.fein.com.
Dagligt vedligeholdesesarbejde
Blæs køleluftåbningerne (18) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (27)).
Smør de kendetegnede steder på maskinen med maskinolie hv er dag. (se henvisningsskilt (27)).
Indholdet af spänkassen skal vare tilstrækkeligt afkølet, for den tommes, og ma kun bortskaffes vha. egnede beholdere.
Anbring den tomtte spankasse igen og indstil spaltemalet til slideunderlaget. (Fig. 1)
Spænd stjernedrejeskruen (11).
Rengor den udvendige side af maskinen med trykluft.
Smør spændeanordningens lejer på smoreniplen en gang om maneden (24).
Folgende dele kan du selv udskiffe after behov: Slibeband, gnistbeskyttelse
Mangelsansvar/reklamationsret og garanti.
Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gelder i det land, hvor maskinen markedsfores. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklaring.
Det kan vare, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustrreres i brugsanvis- ningen.
CE-erkläringen gelder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun forprodukter, der er beregnet til EU-ller EFTA-marketedet. Närproduktet er markedsfort på EU-marketedet, mister UKCA tegnet sin gyldighed.
UKCA-erklaringen gelder kun for det britiske marked (England, Wales og Skotland) og kun forprodukter, der er beregnet til detBritiske marked. Närproduktet er markedsfort på detBritiske marked, mister CE-tegnet sin gyldighed.
Firmaet FEIN erklærer på eget ansvar, at dette produit er i overensstemmelse med de gældende bestemmelse, derfindes på den sidste side i davon brugsanvisning.
Teknisk materiale hos: C. & E. Fein GmbH, C-D1_AA, D-73529 Schwabisch Gmünd
Emballage, udtjente maskiner og tilbehør bedes aflevet til miljovenlig genbrug.
Tilslutningsdiagrammer.
Type GI75, GI150 side 104
Type GI75 2V, GI150 2V side 105
Type GI75 2H, GI150 2H side 106
Type GI75 2H2V, GI150 2H2V side 107
Hvis bandets bevegelse ikke kan innstilles i midten:
Turtallet mä bare omkuples med bryteren (3) mens maskinen stär stille.
Overlastsikring.
Maskinen slås av ved en vedvarende hoy belastning over et lengre tidssrom. Etter en avkjolingstid pa ca. 15 minutter er maskinen driftsklar igjen.
Legg arbeidsstykket godt pa slipeunderlaget.
Hvis tilkoplingsledningen til maskinen er skadet, ma den skiftes ut med en speielt preparert tilkopingsledning som kan fas hos FEIN-kundeservice.
Den aktuelle reservationslistern foronne maskinen finner du pa internettet under www.fein.com.
