| Typ produktu | Pásová bruska |
| Značka | Fein |
| Model | GRIT GI 75 2H |
| Elektrické napájení | Třífázové (3~), 400 V, 50 Hz |
| Volnoběžné otáčky | 3000 ot/min (nastavitelné u modelů 2H) |
| Hmotnost | Přibližně 70 kg |
| Hlavní funkce | Broušení kovů (kromě hořčíku), odbrušování s volitelnými moduly |
| Použití | Rovné plochy, srážení hran, broušení trubek |
| Volitelné příslušenství | Modul GIR, GIC, adaptér GIL, stojan GIM |
| Uvedení do provozu | Zkontrolovat směr otáčení, vycentrovat pás, nastavit ochrany |
| Nastavení | Náklon, ochrana proti jiskření, podpěra broušení, doraz |
| Bezpečnost | Nouzové zastavení, ochranné kryty, ochrana proti jiskření, vypnutí při přetížení |
| Hladina hluku | Až 94 dB(A) při zatížení |
| Denní údržba | Čištění ventilačních otvorů, mazání označených míst, vyprázdnění nádoby na třísky po ochlazení |
| Uživatelem vyměnitelné náhradní díly | Brusný pás, ochranný kryt |
| Opravy | Prostřednictvím servisu FEIN nebo autorizované dílny |
| Záruka | V souladu s právními předpisy, záruka výrobce FEIN |
| Ochrana životního prostředí | Recyklace obalů, příslušenství a zařízení po skončení životnosti |
Často kladené otázky - GRIT GI 75 2H Fein
Dotazy uživatelů ohledně GRIT GI 75 2H Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod GRIT GI 75 2H - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GRIT GI 75 2H značky Fein.
NÁVOD K OBSLUZE GRIT GI 75 2H Fein
Překlad původniho námodu k obšluge.

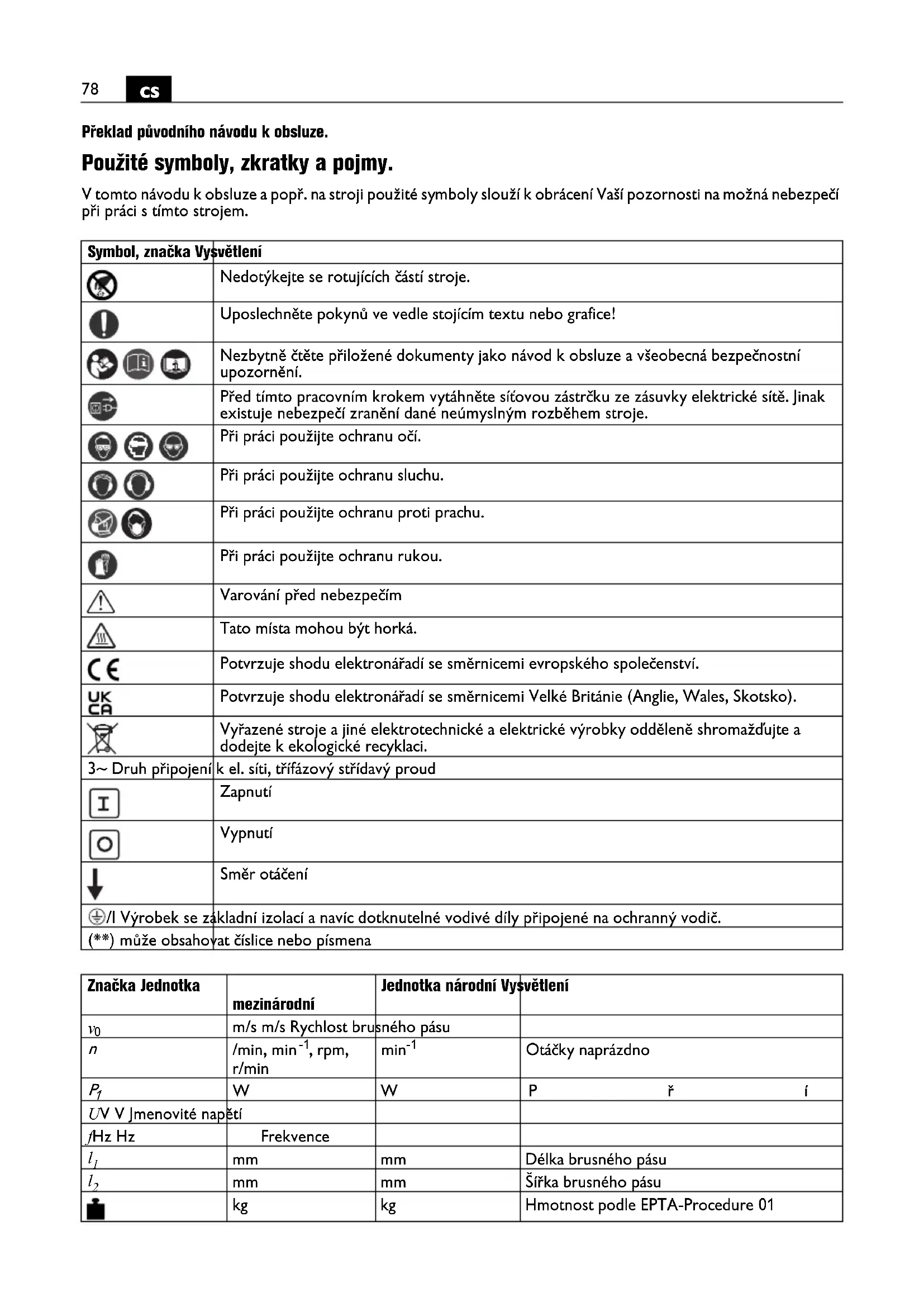

Použité symboly, zkratky a pojmy.
V toto navodu k obsluze a popr. na stroji pouzite symboly slouzi k obraceni Va si pozornosti na mozná nebezpeci pri praci s tímo strojem.
| Symbol, značka Vysshvětlení | |
| Nedotýkejte se rotujicícholestí stroje. | |
| Uposlechněte pouynů ve vedle stojíćím textu nebo grafice! | |
| Nezbytně Čětěte priložené dokumenty jako námod k obsluze a všeobecná bezpečnostné upozorněné. | |
| Před tímtro pracovním krokem vytáhněte sitovou zástrčku ze zásuvky elektrické sítě. Jinak existuje nebezpečí zraněné dané neúmyslným rozběhem stroje. | |
| Pří práci použijte ochranu očí. | |
| Pří práci použijte ochranu sluchu. | |
| Pří práci použijte ochranu proti prachu. | |
| Pří práci použijte ochranu rukou. | |
| Varoványí prěd nebezpečím | |
| Tato mista mohou být horká. | |
| CE | Potvrzuje shodu elektrónářadi sé směrniciemi evropského společenstvi. |
| UKCA | Potvrzuje shodu elektrónářadi sé směrniciemi Velké Británie (Anglie, Wales, Skotsko). |
| Vyřazené stroje a jiné elektrotechnické a elektrické vyrobky odděleně shromaždújte a dodejte k ekologické recyklaci. | |
| 3~Druh prípojení | k el. sítí, třífázový střídvý poud |
| I | Zapnutí |
| Vypnutí | |
| ↓ | Směr otáčení |
| #/ Vyrobek se základní izolací a navíc dotknutelné vodivé díly prípojené na ochranný vodič. | |
| (**) můze obsahovat Číslice nebo písmena | |
| Značka Jednotka | mezinárodní | Jednotka národní Vysshvětlení | |
| ν0 | m/s m/s Rychlost brusného pásu | ||
| n | /min, min-1, rpm, r/min | min-1 | Ötáčky naprázdno |
| P1 | W | W | P ŋř i |
| UV V Jmenovité napěti | |||
| fHz Hz | Frekvence | ||
| l1 | mm | mm | Délka brusného pásu |
| l2 | mm | mm | Šižka brusného pásu |
| kg | kg | Hmotnost podle EPTA-Procedure 01 | |
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základné odvozené Jednotky z mezinárodní soustavy jegnotek SI. | |
Pro Vafi bezpećnost.
Nepoužívejte tento stroj, dokud jste si dūkladné nepřěctli a zcela nepochopili tento námov k obsluze a tež priložena „Vseobecná bezpečnostní upozorněni“ (cislo spisu 3 41 30 054 06 1)
včetné vyobrazení, specifikaci a bezpečnostnich prédpisů.
Dbejte rovnéz prisluhná národní ustanovení pro elektrickou bezpečnost a bezpečnost whence.
Nedbani bezpečnostnich upozorneni v uvedené dokumentaci muže věst k zásahu elektrickým proudem, k požáru a/nebo k važnám zraněnim.
Tento námod k obsluze uschovejte pro pozdějsi použitá a pri poskytnuti Či prodeji stroje jej prilozte.
Urcení stroje.
Stroj pro broušeni kovovych materiálu (kromě hořčiku) a pro broušeni's module pro broušeni poloměrů GIR, zařizením pro broušeni valcovych ploch GIC, brousicim prípravkem GIL nebo pro mobilní použití s podvozkem GIM pomoci firmou FEIN schvalenych brusných pášů v prostředí chráněné měp dovětrnostními vlivy.
Speziální bezpečnostní prědepísy.
Noste osobni ochranné vybavení. Podle aplikace použije ochranu celeho obliceje, ochranu oci nebo ochranné bryle. Taktéž adekvátné nods ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo specialni zastěru, jež Vás ochráni préd malymi casticemi brusiva a materialú. Oci mají byt chráněny préd odletujícím i czími tělísky, jež vznikají pri ruzných aplikacích. Protiprachováaska ā respirátor museji pri používání vznikajícì prachu odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, mužete utrpět ztrátu sluchu.
Pri praci nenoste zaadny volny odev, sperky nebo volne, dlouhe vlasy. Volné prédměty mohou byt i prés ochranné pripravky zachyceny pohybujícimi se díly a věst k poraněním.
Nepoužívejte Žánek opotrebované, zatržené nebo silné zaneseni brusné pásy. Zacházejte s brusnými pásy pečíve a uskladnujte je podlePokynu vyrobce. Brusné pásy nelamejte! Poškozené brusné pásy se mohou Roztrhnout, odmrstit a nékoho zranit.
Nepouzivejte zadne brusné pasy nebo jine prisluşenstvi, které není speziálne vyrobcm vyvinuto ā schvaleno.
Vždy používejte na stroji se nacházejíci ochranná zařizení. Ochranná zařizení museji byt na stroji spolehlíve namontována tak, aby se dosáhlo nejvyšími视听 bezpečnosti. Ochranná zařizení mají chranit obsluhu prěd odletujícími brusnými Částicemi a neúmysným dotykem s brusným pásem.
Pozor, nebezpeci pozaru a vybuchu! Pri brouseni kovu (napr. hliniku) vznika prach, ktery muze byt hoilavc i vybusny. Neprovozujte stroj v blizkosti hoilavych materialu. Jiskry mohou tyto materialy zapalit.
Pozor, nebezpeci pozaru! Pri brouseni kovu vznikaji zhave ccastice kovu a brusného pásu, ktere se hromadi v nadobce na piliny. Obsah nadobky na piliny musi byt préd vyprázdněním dostatečné vychladnuty a smí se zlikvidovat pouze pomoci vhodních nadob.
Dbejte na to, aby zdne osoby nebly ohrozeny odletem jisker. Odstrahte z blizkosti hořlavé materiały. Pri broušeni kovu vzníka odlet jisker.
Dbeje u ostatnich osob na bezpecnou vzdalenost k Vasi pracovni oblasti. Každý, kdo vstoupí do teto pracovni oblasti, musi nosit osobni ochrannes vybavení. Ülomky obrobku nebo ulomenych nasazovacich nastrojú mohou odletnout a zpúsobit poraněni i mimo prímou pracovni oblast.
Obrok musi vždy bezpečne priléhat k opérce pri broušeni a k dorazu. Prilis malé nebo tenké obrobky se nesměji opracovávat. Existuje nebezpečí poraněni odmrstěným obrobkem.
Opracovávaná plocha muže být velmi horká.
Nedotykejte se j rukou.
Nikdy se nedotykejte bežićho brusného pásu.
Existuje nebezpeci zraneni.
V nebezpećné situaci ihned stisknéte bezpečnostní vypinací tlacitko. Stroj dobíláž 50 sekund.
Pravidelné Čistěte větraci otvory stroje. Ventilator motoru vtahujé do tělesa prach. To muže pri nadměrném nahromaděné kovového prachu zpúsobit elektrické ohroženi.
Dbeje na bezpećne umistěni a vodorovné ustavení stroje. Překlopí-li se stroj během práce, muže to zpúsobit těžká zranění.
Zástrčku stroje smí namontovat pouze odborník v oboru elektro. Ochranny vodic v sitové zásuvce musi byt spojen s ochranným uzemnéím elektrické site.
Pri udrzbe a oprave vytihnete sitovou zastrcku! Zapneli se neumyslné stroj, pak to muze vest k tezkym zranenim.
Elektrickou bezpečnost stroje nechte pravidelné zkontrolovat podle zákonnych ustanović. U neprovecěrních strojů existujé nebezpeci zásahu elektrickým proudem!
Pred prvnim uvedenim do provozu zkontrolujte smer otaceni motoru. Pri nespravnem smeru otaceni muze byt obrobek odmrsten a zpusobit urazy. Smer otaceni smi byt zmenen pouze odbornikem v oboru elektro.
Nikdy nestujte Vy ani jine osoby pri zapnuti stroje primo proti brusnému pásu. Brusny páse muže Roztrhnout a zpúsobit tězká zraněni.
Zacházenis nebezpečnám prachem
Pri pracovnich procesech s uberem materialu pomoci tohoto naradi vzniká prach, ktery muze byt skodlivy. Dotyk nebo vdechnuti niktereho prachu jak napr. azbestu a materialú s obsahem azbestu, olovnatych nateru, kovu, nikterych druhudreva, mineralu, castecek kremicitanu z materialú s obsahem kamene, Rozpoustedel barev, prostredku na ochranu dreva, antivegetativnich nateru plavidel, muze u osob vyvolat alergické reakce a/nebo onemocneni dychacich cest, rakovinu, poruchy reprodukuce. Riziko dané vdechnutim prachu zavisi na expozi ci. Pouzijte odsavani urcené na vznikajici prach a tež osobni ochranné pomucky a postarejte se o dobré vetrani pracovnih mista. Oprcovavani materialú s obsahem azbestu prenechte pouze odbornikum.
Dreveny prach a prach lehkych kovu, horke smesi z brusného prachu a chemickych latek se mohou za nepriznivych podminek samy vznitie nebo zpusobit vybuch. Zabrahte odletu jisker ve smeru zasobniku prachu a tez prehraté elektronáradí a brouseného materialu, nadobu na prach vcas vyprazdnujte, dbejte upozorneni vyrobce materialu k opracovánaní a tez ve Vasí zemi platnych predpisù pro opracovávané materialy.
Na první pohled.
1 Ochranny kryt, horni
2 Hvezdicovy sroub ochranného krytu
3 Srouby pro nastavení rozměru mezery
4 Doraz
5 Ochrana proti jiskram
6 Kfrdlove srouby ochrany proti jiskram
7 Operka pri brouséní
8 Nádobkā na piliny
9 Hrdlo pro odsavani prachu
10 Srounb nadobky na piliny
11 Hvezdicovy sroub operky pri brouseni
12 Señizováci sroub opéry pri rovinném brouşéní
13 Napinací páka
14 Srouby hrubého nastavení napnutí pásu
15 Bezpečnostní vypínací tlacítko
16 Zástrčka
17 Hvezdicovy sroub, sefrzeni behu pasu
18 Vetracó tory
19 Spinač
20 Prepinani poctu otacek (pouze modely 2H)
21 Kontaktní kotouč
22 Opera pro rovinne brouseni
23 Hnaci kotouc
24 Mazaci hlavice
25 Sroub bočniho krytu
26 Bočni kryt
27 Štěk s upozorněni
28 Upinac páčka pro nastavení sklonu
Pokyny k montáži (obrázek 7).
Upevněte stroj na podstavec Fein GIB/GIBE (viz montázní námod).
Upevněte podstavec pomoci vchodnych hmoźdinek a sroubovych spoju na podlahu. Upevněni museji vyhovovat silam vyskytujćim se pri przyci.
Nesprávná montáž můze věst k tomu, ze se podstavec nebo pracovní stúl prevrhne nebo se stroj během pracovního procesu uvolní z podstavce nebo pracovního stolu a zpúsobí tězké úrazy.
Elektrické pripojeni.
Elektrické pripojeni na strane stavby musi byt provedeno odbornikem v oboru elektro.
Dbejtse sitoveho napeti: Sitové napétia frekvence zdroje napétimusi souhlasit s udaji na typovem stitku stroje.
Prid prvnim uvedenim do provozu zkontrolujte smer otaceni motoru. Smer otaceni smi bytzmenen pouze odbornikem v oboru elektro.
Nastaveni.
Pred kazdou praci na stroji vytihnete sitovou zastrcku ze zasuvky.
Nastavení sklonu [obrázek 7].
Povolte obě upinaci páčky (28). Nastavte stroj na potřebnou pracovní vyšku.
Obé upinaci páčky (28) opět pevně utáhněte.
Nastaveni ochrany proti jiskram (5).
Povolte oba kridlove srouby (6) a ochranu proti jiskram (5) nastavte tak, aby byl brusny pás co mozná nejvic e zakrytý.
Obakridlovesroubyopetpevnethe.
Nastaveni operky pri brouseni [7](obrazek 1).
Povolte hvezdicovy sroub (11) a nastavte rozmér sterbiny na max. 2 mm.
Hvezdicovy sroub opet utahnete.
Nastaveni dorazu (4) [obrázek 2]
Povolte srouby (3) a nastavte rozmér stěrbiny na max. 2 m m.
Srouby (3) opět pevně utáhněte.
Nastavení opěry pro rovinné broušeni (22).
Pri rovinnem brouseni musi byt opera (22) vyrovnana rovnobězně vúči brusnému pásu a dotýkat se jej na celé plose.
Uvolněte šroub (25) a sklopte boční kryt (26) dolú.
Povolte srouby (12) a opéru pro roviné broušeni (22)
vyrovnejte. Rozměr stěrbiny smí cinit maximálne
2 m m! (obrázek 2)
Srouby (12) opět pvěně utáhněte.
Zavrebe bočni kryt (26) a šroup (25) opět utáhněte.
Serizeni behu pasu.
Stroj pouze krátce zapnéte a zkontrolujte běh pásu.
Pokud se pás pohybuje vpravo nebo
vlevo, seridte béh pásu pomoci
hvezdicohéo šroubu (17) na střed.
Jestlize nelze seridit beh pasu na stred:
Ocistete hnaci kotouc (23) a kontaktni kotouc (21) tlakovym vzduchem.
Zkontrolujte obrus, deformaci a opotbrebeni hnaciroa kontaktniho kotouce. Poškozené dily nechte ihned vymenit!
Vyměna brusného pásu.
Pred kazdou praci na stroji vytahnene sitovou zastrcku ze zasuvky.
Uvolněte šroub (25) a sklopte bočni kryt (26) dolu.
Povolte hvezdicovy sroub (11) a odstrahte opereku pri brouseni a nadobku na piliny (8).
Natočte páku (13) dolu pro odlehčeni napinacho zařizení.
Odstrahte stary brusny pás.
Před nasazením nového brusného pásu dbejte na udaj o směru běhu na
potisténe strane brusného pásu! Musi souhlasit se smérém otácení hnaciho kotouče.
Prilozte brusny pás soucasne na hnaci kotouc (23) a kontaktné kotouc (21).
Natočte páku (13) nahoru pronapnutí brusného pásu.
Jestlze nelze brusny pás dostatečné napnout, musí se napínaci zařizení znovu seridit. Povolte oba šrouby
(14), napinaci zafrizeni presadte a srouby opet pevné utahnete. (obrazek 6)
Zavretebocni kryt (26) a sroub (25) opet utahnefte.
Namontujte opěrku pri broušeni (7) a nádobku na piliny (8).
Zkontrolujte Rozmér sterbiny operky pri brouseni.
Zapněte stroj a seridte běh pásu.
Pokyny k provozu.
Zapnuti:
Odjistete a odklopte bezpechnostni vypinaci tlačitko (15). Stlacte tlačitko „I“ (19).
Vypnuti:
Odklopte bezpečnostní vypínací tlacítko (15). Stlačte tlacítko „0" (19).
Stroj po vypnuti ca. 50 sekund dobihá.
Bezpečnostní vypínaci tlacítko:
V nebezpečných situacích stlačte pro vypnutí stroje Červené bezpečnostní vypínaci tlacitko.
Přepináni počtu otáček (pouze modely 2H)
Poloha spinače 1: nízký počet otáček
Poloha spinače 2: vysoký počet otáček
Pocet otacek se smi prepina potze za stavu klidu stroje pomoci prepinace (3).
Ochrana proti pretiženi.
Pri delsi dobu trvajicim vysokem zatieni se stroj vypne. Po ochlazenia ca. 15 minut je stroj opet pripraven k pouziti.
Kontaktní broušeni [obrázky 3+4].
Ujistete se, ze je hvezdicovy sroub (11) pevnu utazeny.
Zajistete,aby byl horni ochranny kryt (1) zajisteny pomoci hvezdicoveho sroubu (4) a bochni kryt (26) uzavreny.
Zkontrolujte Rozmér stěrbiny opěrky pri broušeni. (obrázek 1)
Zkontrolujte polohu opery pro rovinne brouseni (22). Srouby (12) se museji nalezat ve spodni poloze.
Zkontrolujte, zda je ochrana proti jiskram (5) spravné.
nastavená a utažená.
Zapněte stroj a zkontrolujte běh pásu.
Položte obrobek pevně na opěrku pri broušeni.
Obrobek vedte obema rukama nebo jej zafixujte v pripravku.
Rovinne broušeni (obrázek 5)
Uvolněte hvezdicové otočné srouby (4) a odstraṇte horní ochranný kryt (1).
Zajistete,aby byl rozmer sterbiny spravnene nastaveny. (obrazek 2)
Zapněte stroj a zkontrolujte běh pásu.
Obrobek vedte obema rukama a po pracovnim procesu jej deje tpe pryc smerrem nahoru.
Odsávací zařizení
Doporčujeme používání osdávacího zařizení.
Stroj Ize prses hrdlo (9) pripojit na odsavaczaizeni.
Hodnoty emisi hluku.
Bēh naprázdno Broušení
Naměřená hodnocená hladina emise
akustického tlaku A na pracovišti L_pA (re 20
Pa) ,v decibelech 80,5 94
Nepresnost K_pA, v decibelech 4 4
Naměřená hodnocená
hladina akustického
vykonuA L_wA(re1pW)
v deciblelech 90 100,5
Nepresnost K_WA ,v decibelech 2,5 2,5
Bēh naprázdno Broušení
Provozní podminky
Pocet otacek (/min) 3000 3000
Material - ST 37
Rozmer-8x40
Brusny pás
GRIT by Fein 36Z
POZNÁMKA: součet z naměrené hodnoty emise a príslušné nepřesnosti predstavuje horní hranici hodnot, jež se mohou pri在我ěrních vyskytnout.
Používejte ochranu slchu!
Naměréné hodnoty zjiistěny podle týkají se vyrobkové normy (viz posledné strana tohoto námodu k obsluze).
Udrzba a servis.
Opravu smi provadet pouze kvalifikovany odbornik podle platnych predpisu.
Pro apravu doporučujeme servis FEIN, smluvné opravny FEIN a zastoupení FEIN.
Pokud je poskozené napajeci elektrické vedeni, musi byt nahrazeno spezialne pripravenym napajecim vedenim, jež je dostupné prěs zákaznicky servis FEIN.
Aktuálni geznam nahradních dílú tohoto stroje naleznete na internetu na www.fein.com.
Denní udrzba
Pomoci tlakového vzduchu vyfukujte chladici vetraci otvory (18) na motorové skrini a označena mista (viz štětek upozorněniimi (27)).
Stroj kaźdy den olejunte na označenych mistruch strojnim olejem (viz stftek upozorněni mi (27)).
Pri kazde vymene brusného pásu zkontrolujte opotbrebeni a poskození hnaciho (23) a kontaktniho kotouče (21). Poškozené dily nechte vyměnit.
Povolte hvždicový sroub (11).
Odstraţe nădobku na piline (8) a zlikvidujte kovovy prach.
Obsah nádobky na piliny musí byt préd vyprázdněním dostatečné vychladnutý a smí se zlikvidovat pouze pomoci vchodnéch námob.
Vyprázděnou nádobku na piliny opět umístěte a
nastavte rozměr mezery opěry pro broušeni.
(obrázek 1)
Hvezdicovy sroub (11) utahnete.
Stroj zvnějsku očistěte tlakovým vzduchem.
Kazdy mese namazte loziska napinacho zaifen na mazaci hlavici (24).
Nasledujici dily muzete, je-li tbreba, vymenit sami:
Záruka na vyrobek plati podle zakonnych ustanoveni zeme uvedeni do provozu. Nad to navic poskytuje firma FEIN záruku podle prohlaseni o zaruce vyrobce FEIN.
V obsahu dodávky Vaseho stroje muže byt obsažen i jen jedem díl príslušenstvi popsaného nebo zobrazeného v navodu k obsslze.
Prohlášení o shodě.
CE prohláseni platí pouze pro zeme Evropské unie a EFTA (European Free Trade Association) a pouze pro vyrobky, které jsou urcené pro trh EU nebo EFTA. Po uvedeni vyrobku do obehu na trhu EU ztraci označeni UKCA svou platnost.
UKCA prohláseni platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro vyrobky, které jsou určene pro britský trh. Po uvedeni vyrobku do oběhu na britském trhu ztrácí označeni CE svou platnost.
Firma FEIN prohlasuje ve vyhradni zodpovednosti, ze tento vyrobek odpovida prisluznym ustanovenim uvedenym na posledni strane tohoto navodu k obsluze.
Technické podklady u: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd
Ochrana Životniho prostředí, likvidace.
Obaly, vyrazené stroje a príslušenství dodejte k opětovnému zhodnoceni neposkožujici zivotní prostřredi.
Schémata elektrického zapojeni.
Typ GI75, GI150 strana 104
Typ GI75 2V, GI150 2V strana 105
Typ GI75 2H, GI150 2H strana 106
Typ GI75 2H2V, GI150 2H2V strana 107
Použivané symboly, skratky a pojmy.
Symboly pouzivané v toto Navode na pouzivanie a priado na vyrobku sluzia na to, ay ste pri praci so strojom upriamili svoju pozornost na mozné ohrozenia.
Pre Vašu bezpečnost.
Speçiale bezpečnostné pokyny.
Davajte pozor na to, aby ziadne osoby neboli ohrozené odletujucimi iskrami. Z blízkosti miesta práce odstránte vsetky hor'avo materialy. Pri bruseni kovov odletuje velký prud iskier.
V priade nebezpečenstva okamžite stlacte tlacidlo bepezćnostného vypínača. Stroj dobieha až do 50 sekünd.
Pravidelne cistite vetrie otvory stroja. Ventilator motora vthuje kovovy prach dovnuitra stroja.To moze sposobit pri nadernom nahromadeni kovoveho prachu ohrozenie elektrickym prudom.
Návod na montáž (Obrázok 7).
Uvolnite skrutky (3) a nastavte velkost strbiny na max. 2 mm.
Skrutky (3) opat utiahnite.
Skontrolujte veilkost strbiny brusnej podložky.
Zapnite stroj a najustujte chod pasu.
Pokyny na použivanie.
Zapnutie:
Tlačidlo bezpečnostného vypínača (15) uvolnite a odklopte. Tlačidlo „I" (19) stláte.
Vypnutie:
Tlačidlo bezpečnostného vypínača (15) vyklopte.
Tlačidlo,0" (19) stlache.
Po vypnuti stroi dobieha este cca 50 sekund.
Tlačidlo bezpečnostného vypínača:
Skontrolujte velkost strbiny brusnej podložky. (Obrázok 1)
Založte obrobok pavne na brusnu podložku.
Vedte obrobok oboma rukami, alebo ho fixujte pomocou nejakého pripravku.
Rovinne brusenie (Obrazok 5)
Uvolhite skrutky s hviedzdicovou hlavou (4) a odstrante horny ochranny kryt (1).
Hodnoty emsie hluku.
Volhobeh Brusenie
Nameraná hodnota
emisia hladiny
akustického tlaku A na
pracovisku L_pA (re 20 Pa) , v decibeloch 80,5 94
Nepresnost merania K_pA , Technické udaje 44
Namerana hodnota A
hladiny akustického tlaku L_WA (re 1 pW), v
decibeloch 90 100,5
Nepresnost merania K_WA, v decibeloch 2,5 2,5
Používajte chráněe slachu!
Udrzba a autorizované servisné stredisko.
Opravu smie vykonat iba odbornik podla platnych predpisov.
Demontujte nádobu na triesky (8) a odstránte kovovy prach.
Vyprázdnenu nádobu na triesy opat založte a nastavte velkost strbiny brusnej podložky.(Obrazok 1)
Skrutku s hviezdicovou hlavou (11) utiahnite.
Vycistite stroj zvonku tlakovym vzduchom.
Kazdy mesiac premastite lozisko napinacieho mechanizmu cz mastiacu hlavicu (24).
V pripe potreby vymene nasledujuce suciastky:
Brusny pás, chranič proti odletujucim iskrám
Zakonna zaruka a zaruka vyrobcu.
Zakonna zaruka na produkt plati podla zakonnych predpisov v krajine uvedenia do prevadzky. Firma FEIN okrem toho poskytuje zaruku podla vyhlasenia vyrobcu FEIN o zaruke.
V dodávke stroja sa moze pripadne nachadzat len jeder prvok prisluşenstva popísaného alebo zobrazeného v tomto Návode na použivanie.
