| Terméktípus | Szalagcsiszoló |
| Márka | Fein |
| Modell | GRIT GI 75 2H |
| Elektromos táplálás | Háromfázisú (3~), 400 V, 50 Hz |
| Üresjárati fordulatszám | 3000 ford/perc (állítható a 2H modelleken) |
| Súly | Körülbelül 70 kg |
| Fő funkciók | Fémek csiszolása (kivéve magnézium), élletörés opcionális modulokkal |
| Felhasználás | Síklemezek, letörés, csövek csiszolása |
| Opcionális tartozékok | GIR, GIC modul, GIL adapter, GIM alap |
| Üzembe helyezés | Ellenőrizze a forgásirányt, központosítsa a szalagot, állítsa be a védőket |
| Beállítások | Döntés, szikravédő, csiszolótámasz, ütköző |
| Biztonság | Vészleállító, védőburkolatok, szikravédelem, túlterhelés elleni leállás |
| Zajszint | Akár 94 dB(A) terhelés alatt |
| Napi karbantartás | Szellőzőnyílások tisztítása, megjelölt pontok kenése, forgácstartály ürítése lehűlés után |
| Felhasználó által cserélhető alkatrészek | Csiszolószalag, védőernyő |
| Javítások | FEIN vevőszolgálat vagy meghatalmazott műhely által |
| Garancia | Jogszabályi előírásoknak megfelelő, FEIN gyártói garancia |
| Környezetvédelem | Csomagolások, tartozékok és a készülék újrahasznosítása élettartam végén |
Gyakran ismételt kérdések - GRIT GI 75 2H Fein
Felhasználói kérdések a következőről GRIT GI 75 2H Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét GRIT GI 75 2H - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GRIT GI 75 2H márka Fein.
HASZNÁLATI ÚTMUTATÓ GRIT GI 75 2H Fein
Rendeltetesszerü hasnálat.
A gépetCsak szakképzett szemelyzet vagy beavatt szemelyek üzemeltethetik.
cs
Urcené použiti.
Stroj smí obsluhovat pouze kvalifikovany personal nebo poucené osoby.
sk
Predividena uporaba.
Az eredeti kezelési utmutató forditása.

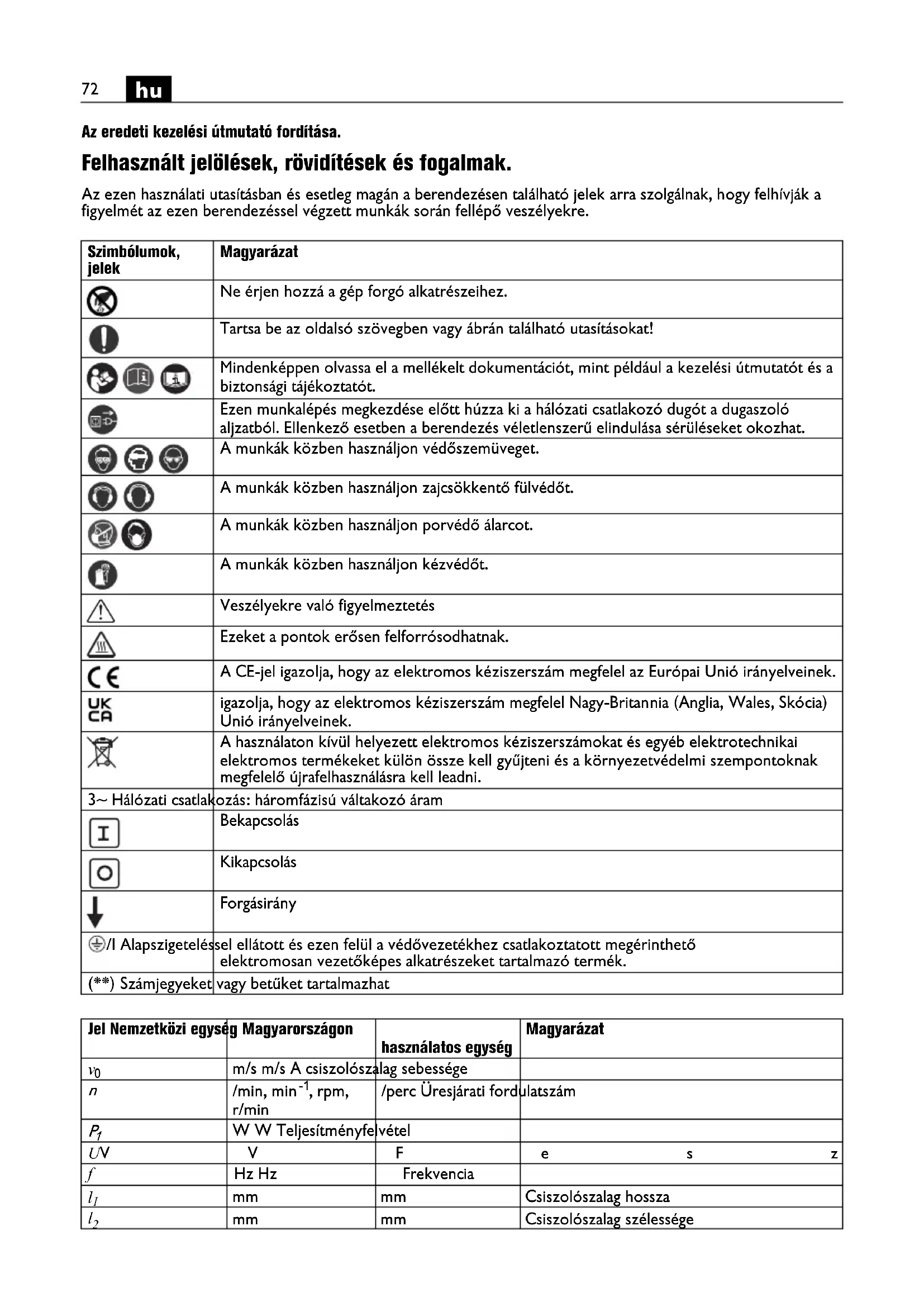

Felhasznált jelölések, roviditések és fogalmak.
Az ezen hasznalati utasitasban es esetleg magan a berendezesen talalhato jelek arra szolgálnak, hogy felhívják a figyelmét az ezen berendezésel vegzett munkák során fellépő veszélyekre.
| Szimbólumok, jelek | Magyarázat |
| Ne érjen hozzá a gép forgo alkatrészeihez. | |
| Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | |
| Mindenékppen olvassa el a mellékelt Dokumentációt, mint például a kezelési útmutató és aBiztonsági tajékoztató. | |
| Ezen munkalépés megkezdésel ött húzza ki a halózati csatlakozó dugót a dugaszoló aljzataból. Ellenkező esetben a berendezés páletenszerő elindulása sérülseket okozhat. | |
| A munkák közben használjon védöszmëmeüveget. | |
| A munkák közben használjon zajcsökkentő fulvédöt. | |
| A munkák közben használjon porvédő álarcot. | |
| A munkák közben használjon kézvedöt. | |
| Veszélyekre való figyelmeztétés | |
| Ezeket a pontok erösen felforósodhatnak. | |
| CE | A CE-jel igazolja, hogy az elektramos kéziszerszám megfelel az Europai Unión irányelveinek. |
| UKCA | igazolja, hogy az elektramos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia)Unión irányelveinek. |
| A használaton kívül helyezett elektramos kéziszerszámokat és egyeb elektrotechnikai elektramos termékek külön össze kell gyüjteni és a környezetvédelmi szempontoknak megfelelő üjrafelhasználásra kell leadni. | |
| 3~ Hálózati csatlakozás: háromfázisú valtakozó áram | |
| I | Bekapcsolás |
| O | Kikapcsolás |
| ↓ | Forgásirány |
| +/Alapszigeteles | sel ellatott és ezen felül a védövezétékhez csatlakoztatott megérinthetőelektromosan gezetököpes alkatrészeket tartalmazó termék. |
| (**) Számjegyeket | vagy betűket tartalmazhat |
| Jel Nemyetkovi egység Magyarországon | használatos egység | Magyarázat | |
| ν0 | m/s m/s A csiszolószalag sebessége | ||
| n | /min, min-1, rpm,r/min | /perc Üresjárati fordulatszám | |
| P1 | W W Teljesitményfelvétel | ||
| UV | V | F | e s z |
| f | Hz Hz | Frekvencia | |
| l1 | mm | mm | Csiszolószalag hossza |
| l2 | mm | mm | Csiszolószalag szélessége |
| Jel Nemzetközi egység Magyarországon | használatos egység | Magyarázat | |
| kg kg Súly az „EPTA- | Procedure 01" (01 EPTA-szabvány) szerint | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, perc, m/s2 | Az ŞI nemzetközi egységrendszer alapegységei és levezetett egységei. | |
Az OnBiztonsaga erdekében.
Ne hasznalja ezt a gépet, mielott gondosan el nem olvasta es meg nen értette, -beleertve az abrakat, a specifikaciokat es aBiztonsagi eloirasokat is,- ezt a kezelési utmutatot es a
mellekelt, AltalanosBiztonsagi tajekoztatot" (dokumentacio szama:341 30 054 06 1).
Ugyte tekintetbe az adott orszagban érvenyes, az elektramosBiztonságra és a munkavedelemre vonatkozo elóirasokat.
Az adott dokumentumokban talalhatóBiztonsági elóirások es utasítások betartásanak emulasztása aramütesekhez, tuzhöz és/vagy súlyos testi sérülsekhez gezehet.
Orizze meg késöbbi hasznalatra ezt a Hasznalati Utasitast, es a gep tovabbadasa vagy eladasa eseten adja at a géppel együtt az uy tulajdonosnak.
A berendezés rendeltetése.
Csiszológep az idojárás behatasai ellen védett
környezetben fémek (a magnézium kivételével)
csiszolára, és a GIR körcsiszó modul, a GIC
körcsiszó szerkezet, a GIL csiszó elôtét, vagy mobil
alkalmazásokho z alkalmazásával való, a GIM mozgó
allyvány alkalmazásával a Fein által engedélyezett
csiszolószalagokkal valo csiszolára.
Biztonsági informácok.
Viseljen szemelyi védöfelszerelest. Használjon az alkalmazásnak megfelelo teljes védóalarcot, szemvédôt vagy védoszemuveget. Amennyiben cészerü, viseljen porvedó alarcot, zajtompító fulvedôt, védó kesztyú t vagy kūlönleges kōtényt, amely távol tartja a csiszolószerszám- és anyagrészecskeket.
Mindenkeppen védje meg a szemét a kirepūlo idegen anyagoktól, amelyek a kulönbožo alkalmazások során keletkeznek. A por- vagy védóálarcnak meg kel szürnie a hasznalat során keletkezó port. Ha hosszú ideig ki van teve az erós zaj hatásanak, elvesztheti a hallását.
Munka kozben sohase viseljen bo ruhat, ekszert vagy fedetlen, hosszuhajat. A nem rogzitett targyakat a MOZgo alkatrzeszek a vedoberendezesek dacara is elkaphatjak es igy srluleseket okozhatnak.
Ne hasznaljon elkopott, beszakadt, vagy erosen elszennyezodott csiszoloszalagokat. Ovatosan kezelje es a gyartó elorásainak megfeleloen tárolja a csiszoloszalagokat. Ne törge meg a csiszoloszalagokat! A megrongálodott csiszoloszalagok szétSzakadhatnak, kirepūhnetnek és sérülseket okozhatnak.
Ne használjon olyan csiszolószalagokat vagy egyéb tartozékokat, amelyeket a keziszerszámot gyártó cég nem kūlön erre a celra fejlesztétti ki, vagy amelyek
hasznalatat az nem engedelyeze. ABiztonsagos üzemeléshez nem eleg, ha egy csiszolószalagot vagy valamilyen tartozékot fel lehet szerelni az On gépére.
Mindig hasznalja a keziszerszamon talalhato vedoberendeseket. A vedoberendeseketBiztansagosan kell felszerelni a keziszerszamra, hogy azok a legnagyjobe elerheto biztonsagot nyujsak.A vedoberendeseknek meg kell ovniuk a kezelot a csiszolasoran kirepitett reszecskektol es a csiszolszalag akaratlan megerintesetol.
Figyelem, tuz- es robbanasveszely! Femek (peldaul aluminium) csiszolasakor oyan por keletkezik, amely eghetovagy robbanekony lehet. Ne hasznalja a berendezest eghetoyanyagok kozeluben.A szikrak ezeket az anyagokat meggyujthatjak.
Vigyázat, tuzveszély! Fémek csiszolásakor izzó fém- es csiszolószlag-részecsék jönnek létre, amelyek a forgácsgyüjto ládaban kerülnek öss眩gyüjtésre. A forgácsgyüjto láda tartalmának kiürítese elött meg kell värni, amig az kielegito mertékben lehül es az anyagotCsak arra megfelelo tartályban szabad ártalmatanitani.
Ugyeljen arra, hovy a szikraszórs ne veszélyeztethessen személyeket. Távolítsa el a munkaterület kozeléból az éghető anyagokat. A fémek csiszolásakor szikraszórs láp fel.
Ugyeljen arra, hagy a tobbi szemely biztonsagos
tavolsagban maradjon az On munkaterületétöl. Minden
olyan szemelynek, abi belép a munkaterületre, szemelyi
vedöfelszerelest kell viselnie. A munkadarab letört
részei vagy a szétort szerszámok a kozvetlen
munkaterülen kivülre repulhetnek és szemelyi
sérülseket okozhatnak.
A munkadarabnak mindig biztonságosan fel kell feküdnie a csiszológép tárgyasztalára. Túl kicsi vagy túlvékony munkadarabokat nem szabad megmunkálni. A kirepitett munkadarab sérüléseket okozhat.
Munka kozben a megmunkalt felület igen forró lehet.
Ne érintse meg a kezevel a felületet.
Sohase érjen hozza a MOZgásban levó csiszolszalaghoz. Ellenkező esetben
sérulésveszély all fenn.
Veszélyhelyzetekben azonnal nyomja meg a biztonsági vészzkikapcsoló gombot. A gép utánfutása az 50 masodpercet is elérheti.
Rendszeresen tiszlitsa meg a gép szellözonyilásait. A motorventilator port sziv be a hazba. Ha ennek eredményeképpen tul suk fémpor gyülik össze, ez áramütéshez gezethet.
Ugyeljen arra, hogy a gép biztonságosan és vizszintes helyzetben legyen felállitva. Ha a gép munka bözen felbillen, ez súlyos sérülésekhez gezehet.
A gép csatlakozó dugojátCsak villamos szakember szerelheti fel. A csatlakozó aljat védövezetékének össze kell kötv lennie a halózat védöfoldelesével.
Karbantartási és javitási munkák megkezdéselött húzza ki a halózati csatlakozó dugotadugaszolóaljzatból! Ha agépet akaratlanubekapcsoljak, ez komoly sérülésekhez gezehet.
A törvenyes elöirasoknak megfelelo idokozökben rendszeresen ellenoriztesse a gep elektromosBiztonsagat. A nem ellenorzott gepeknel aramutés veszelye all fenn!
Az elso üzembe helyezes ellenorizze a motor forgasirányat. Helytelen forgasirany eseten a gep kirepitheti a munkadarabot és ez balesetekhez gezehet. A forgasiranytCsak egy villamos szakembernek szabad atallitania!
A gép bekapcsolásakor se Ün, se más személyek ne álljanak kozvetlenül a csiszolószalag mellett. A csiszolószalag elszakadhat és súlyos sérülseket okozhat.
A veszélyes porfajták kezelése
Az ezzel a szerszámmal vegzett anyaglemunkáló
folyamatok során oyan porok keletkeznek, amelyek
veszélyesek lehetnek.
Egyes porfajtak (peldaul azbeszt es azbeszt tartalmu anyagok, olomtartalmu festekretegek, femek, egyes fafajtak, asvanyok, kovet tartalmazó anyagok szilikát részecskei, festek oldszerek, favedszerek, a vizj jarmuek vedelmere hasznalt rohadas gatló anyagok) megerintese vagy belegzese allergiás reakciokat, leguti betegsekeket, rakos megbetagedeseket és a szaporodasi szerevak károsodásat valthatjak ki. A porok belélegzesevel capcsolatos kockázat az expozió mertékétöl fugg. Alkalmazzon a keletkező poroknak megfelelo porelszivast, viseljen személyi vedofelszerelseket es gondoskodjon a munkahely jo szellöéséról. Az azbeszt tartalmu anyagok megmunkalásat bizza szakemberekre.
Fa es konnyufemporok, valamint a csisolas soran keletkez porok es vegyszerek forro keverek bei zonyos körulmenyek kozott sajat maguktol meggyulladhatnak, vagy robbanast okozhatnak. Gondoskodjon arrol, hogy a szirak ne a portartaly felé repuljenek, kerüle el az elektromos kesziszerszám és a csisolásra kerülo munkadarab tulhevülését, vegye figyelembe az anyag gyartojanak megmunkalasi elóirásait, valamint az adott országan a megmunkalásra kerülo anyagokra vonatkozo érvenyes elóirásokat.
Egy pillantásra.
1 Vedoboritas, fent
2 Csillagfeju csavar a védóburkolathoz
3 Csavarok a hézag-beallitáshoz
4 Utkozó
5 Szikratereló lap
6 Szárnayascsavarok, szikratereló lap
7 Targyasztal
8 Foragcsgyujo lada
9 Csócsonk a poreszíváshoz
10 Csavar, forgásteknó
11 Allitócsavar a tárgyasztalhoz
12 Szabalyozócsavar, sikcsiszolószán
13 Szorítókar
14 Csavar a szalag feszültsegének durva beallitására
15 Bitzonsagi veszskikapcsol o gomb
16 Csatlakozódugo
17 Allitócsavar a szalagfutas beszabályozására
18 Szellozonyilasok
19 Be-/kikapcsoló
20 Fordulatszám atkapcsoló (csak a 2H-modelleknél)
21 Erintkezotárcsa
22 Sikcsiszoloszán
23 Hajtótarcsa
24 Zsirzógomb
25 Csavar az oldalsó fedél számara
26 Oldalsó fedél
27 Tajekoztato tabla
28 Feszítókar a dólésszög beallitására
Szerelésiutasítások (7. ábra).
Rögzütse a gépet a Fein gyártmányú GIB/GIBE gépállványra (lásd a szereleşi utmutató).
Rögzítse erre alkalmas Dübel-/csavarkötesekkel a padlohoz a gépallványt. A rögzíteseknek meg kell feleniuk a megmunkálas során fellepő eröknek.
Egy hibás szereles ahhoz gezethet, hogy a gépállvány vagy a munkaasztal felbillen, vagy hogy a berendezés a munka során levalik a gépállványról vagy a munkaasztalrol és súlyos baleseteket okoz.
Elettromos csatlakozás.
Az elektromos csatlakoztatastCsak villamos szakember keszitheti el!
Ugyeljen a halózati feszültsegre: A feszültsegforras feszültsegénék és frekvenciájanak meg kell egyeznie a berendezés típustablaján talalható adatokkal.
Az elso üzembe helyezés elott ellenorizze a motor forgasirányat. A forgasiranytCsak egy villamos szakembernek szabad atallitania!
Beállitások.
A gépen végendō barmely munka megkezdésé elott húzza ki a csatlakozó dugôt a dugaszoló aljzataból.
A doles beallitasa (7. abra).
Lazitsa ki mindkét (28) feszítokart. Állitsa be a gépet a szükséges munkavégzési magasságra.
Húzza meg ismet szorosra mindkét (28) feszítókart.
Ahlitsa be az (5) szikraterelő lapot.
Lazitsa ki mindkét (6) szárnayascsavart és allitsa oyan helyzetbe az (5) szikratereló lapot, hogy az amennyireCsak lehétéges letakarja a csiszolószalagot.
Húzza meg ismét szorosra mindkét szárnayascsavart.
A [7] tárgyasztal beallitása (1. ábra).
Lazitsa ki a (11) allitócsavart es allitsa be tegfeljebb 2 mm-re a hézagot.
Húzza meg ismét feszesre a csillagfeju forgatócsavart.
Az utkozó (4) beallitasa (2. ábra)
Lazitsa ki a (3) csavarokat es allitsa be legfeljebb 2 mmre a hézagot.
Húzza meg ismét szorosra a (3) csavarokat.
A'lltsa be a (22) sikcsiszolószánt.
A sikra csiszoláshoz a (22) sikcsiszolószannak a csiszolószalaggal parhuzamos helyzetben kell lennie és azt az egész felületén erintenie kell.
Lazitsa ki a (25) csavart es hajtsa le a (26) oldalso fedelet.
Lazitsa ki a (12) csavarokat es allitsa be a (22) sikcsiszoloszán helyzetét. A hézag legfeljebb 2 mm lehet! (2. ábra)
Húzza meg ismét szorosra a (12) csavarokat.
Zárja be a (26) oldásó fedelet és húzza meg ismét szorosra a (25) csavart.
A szalag futásanak beszabályozása.
Kapcsolja be rovid idore a gepet es ellenorizze a szalag futasat.
Szabalyozza be kozépre a szalag futásat a (17) allitócsavarral, ha a csiszolószalag jobbra vagy balra tartana.
Ha nem sikerül kózépre beallitani a szalag futását:
Tisztsa meg sürfitet levegővel a (23) Hajtokereket és az (21) érintkező kereket.
Ellenorizze a hajtokereket es az erintkez kereket, nem kopott-e el, nincs-e deformalódva es nincs-e elhasznalódva. A megrongalódott alkatreszeket azonnal cserelje ki.
Csiszolószalag cseréje.
A gépen végzendo barmely munka megkezdésé elott húzza ki a csatlakozó dugôt a dugaszoló ból.
Lazitsa ki a (25) csavart es hajtsa le a (26) oldalsó fedelet. Lazitsa ki a (11) csillagfeju csavart es távolítsa el a csiszolósztant es a (8) forgácsgyüjtö dobozt.
Forgassa el lefelé a (13) kart, hogy tehermentesitse a befogó szerkezetet.
Távolítsa el a régi cisiszolószalagot.
Az uy csiszoloszalag felszerelése
elott ügyeljen a csiszolószalag hatoldañan megadott futási irány betartására! Ennek egybe kell esnie a hajtókerék forgárirányával.
Tegye fel egyidejuleg a csiszoloszagot a (23) hajtokerekre es az (21) erintkez0 kerekre.
Forgassa el felfelé a (13) kart, hogy megfeszítse a csiszolószalagot.
Ha a csiszolószalagot nem lehet kielegitǒ mertékben megfeszīteni, Čjra be kell allitani a feszitò
berendezest. Oldja ki mindkét (14) csavart, tolja el a kivant helyzetbe a feszító berendezest es húzza meg ismet szorosra a csavarokat. (6. ábra)
Zárja be a (26) oldásó fedelet és húzza meg ismét szorosra a (25) csavart.
Szerelje fel a (7) csiszolószánt és a (8) forgácsgyüjto dobozt.
Ellenorizze a gépcsiszolószán hézagát.
Kapcsolja be a berendezest es szabalyozza be a szalag futasat.
Uzemeltetésiutasítások.
Bekapcsolas:
Oldja ki es hajtsa fel a (15) biztonsagi veszskikapsoló gombot. Nyomja meg az „I" (19) gombot.
Kikapcsolás:
Hajtsa fel a (15) biztonsagi veszskikapcsol o gombot. Nyomja meg a _0^ (19) gombot.
A gép a kikapcsolás után meg kb. 50 masodpercig tovább futhat.
Biztonsági vesztkikapcsoló gomb:
Veszélyhelyzetek fellepesekor a berendezés kikapcsoláshoz nyomja meg a piros biztonsági vészkikapcsoló gombat.
Fordulatszám atkapcsolás (csak a 2H-modelleknél)
,1" kapcsolóhelyzet: Alacsony fordulatszám
,2" kapcsolóhelyzet: Magas fordulatszám
A fordulatszámok kozottCsak allo berendezes eseten szabad a (3) kapcsolóval atkapcsolni.
Tulterhelesbiztosito.
Ha a gép terhelése hosszabb idón át tartósan magas, a gép kikapcsolára kerül. Lehulés után (kb. 15 perc) a gép ismet üzemkész.
Munkavégzes (3+4. ábra)
Győzódjön meg arról, hogy a (11) állitócsavar szorosan meg van húzva.
Gondoskodjon arrol, hogy az (1) felsó védóborítas a (4) csillag alakú szabályozó csavarralBiztositva legyen ésa (26) oldalsó fedél le legyen zárva.
Ellenorizze a gépcsiszolszán hézagát. (1. ábra)
Ellenorizze a (22) sikcsiszoloszán helyzetét. A (12) csavaroknak az also helyzetben kell lenniuk.
Ellenorizze, hogy az (5) szikratereló lap helyesen van-e beallitva és megfeleloen meg van-e szoritva.
Kapcsolja be a gépet éssellenörizze a szalag futását.
Szorosan nyomja ra a munkadarabot a csiszologepszánra.
Mindkét kezével vezesse vagy egy szerkezetben rögzítse a munkadarabot.
Sikcsiszolás (5.ábra)
Lazitsa ki a (4) csillag alaku szabalyozó csavarokat és távolítsa el az (1) felsevédoboritást.
Gondoskodjon rola, hogy a hézag helyesen legyen beallitva. (2. abra)
Kapcsolja be a gépet éssellenörizze a szalag futását.
A munkadarabot mindkét kezevel vezesse, majd a munka befejezese utan felfelé mutato iranyban vegye le a berendezesrol.
Elsziv berendezés
Azt ajánljuk, hogy használjon egy elszívo szerkezetet.
A gép a (9) csocsonkon keresztul egy elszivó berendezéshez lehet csatlakoztatni.
Zajsint ertekek.
Uresjarat Csiszolas
Mert A-ertékelesu
kibocsatott hangnyomás
szint a munkahelyen L_pA
(re 20~ Pa ,decibelben 80,5 94
Szorás, K_pA , decibelben 4 4
Mert A-ertékelesu
hangteljesitmény-szint
_wA(re1pW)
decibelben 90 100,5
Szorás, KwA, decibelben 2,5 2,5
Uzemeltetési feltételek
Fordulatszam (/min) 3000 3000
Anyag-ST37
Méret - 8 x 40
Csiszolszalag
GRIT by Fein 36Z
MEGJEGYZÉS: A mert emisszión érték és a hozztartozó szorás összege az a felső határ, amely a mérések során fellephet.
Használjon zajtompíó fulvedót!
A mérési értékek az idevonatkozó termékszabváynak (lásd ezen kezelési utasías utolsó oldalát) megfeleloen kerültek meghatározásra.
Uzembentartás és vevoszolgálat.
Javitasi munkakatCsak szakemberek escsak az érvenyes elorasoknak megeleloen hajthatnak vegre.
Azt javasoljuk, hogy a javitasi munkakkal a FEIN-vevoszolgalatot, a szerzódeses FEIN-muhelyeket, vagy a FEIN-képviseleteket bizzák meg.
Ha a berendezés csatlakozó gezetéke megrongálódott, akkor ezt egy specialisan elokészített csatlakozó gezetékre kell kicserelni, amely a FEIN-vevőszolgálatnal kapható.
Ennek a berendezésnek az aktuális pótalkárász-jegyzeke az Interneten a www.fein.com cimen talalhato.
Napi karbantartasi munkák
Fujja at süritett levegövel a motorház (18) hütõlevego nyilasait és a többi megelölct pontot (lásda 27) tajékoztató tablát).
Naponta olajozza meg gépolajjal a megelölt pontokat (lásd a (27) táhékoztató tabl).
A csiszolószalag minded egyes kicserélesekor vizsgálja felül a (23) hajtórácsa és a (21) érintkező tárcsa kopását essetleges megrongálódásat. A megrongálódott alkatrészeket cseréttese ki.
Lazitsa ki a (11) csillag alaku szabalyozó csavart.
Távolítsa el a (8) forgácsgyújto dobozt és dobja ki a megfelelo hulladékba a fémt.
A forgácsgyújto doboz tartalmának kiürítese elött meg kell värni, amíg az kielegitó mertékben lehül és az anyagotCsak arra megfelelo tartályban szabad ártalmatlanitani.
Ismét szerelje fel a kiüritett forgácsgyüjtó dobozt és allītsa be a csiszolószan hézagát. (1. ábra)
Húzza meg a (11) csillagfejú csavart.
Tisztitsa meg a berendezest kivulról süritett levegövel.
Havonta egyszer zsirozza be a feszito berendezescapágyait a (24) zsirzógombnál.
A következ alkatrészeket szükseg eseten On is kicserelheti: Csiszolszalag, szikravédo lap
Jotallas es szavatossag.
A termékre vonatkozo jotállás a forgalomba hozási országban hatályos törvenyés rendelkezeseknek megfeleloen érvényes. Termékeinket ezen tulmenóen a FEIN jotállásnyilatkozataban leirtaknak megfelelo kiterjesztett garanciaval szállitjuk.
Az On berendezéhez tartozó szàllitmányban nem feltétlenül talalhato meg az ezen használati utmutatóban ismertetésre kerülo vagy abrazolt valamennyi tartozék.
Megelelo ségi nyilatkozat.
A CE-nyilatkozatCsak az Europai Unio es az EFTA (Europai Szabadkereskedelmi Tarsulas) orszagaira esCsak azokra a termekre ervenyes, amelyek az EUvagy EFTA-piac szamara kerultek gyartasra.A termeknek az EU-piacon valo forgalombahozatala utan az UKCA-jel ervenyet veszti.
Az UKCA-nyilatkozatCsak a brit piacra Angliara, Walesre es Skociara) esCsak azokra a termekkre vonatkozik, amelyek a brit piac szamara kerultek gyartasra.A termeknek a brit piacon valo forgalombahozatalutan a CE-jel ervenyét veszti.
A FEIN egyedüli feleloseggel kijelenti, hogy ez a termek megfele az ezen kezelési utmutató utolsó oldalan megadott idevonatkozo elorásoknak.
Muszaki dokumentumok a kovetkezönél: C. & E. Fein GmbH, C-D1 IA, D-73529 Schwabisch Gmünd
Környezetvédelem, hulladékkezelés.
A csomagolóanyagokat, a már nem hasznalhato berendezeseket es tartozékokat a környezetvédelmi szempontoknak megfelelo ujrafelhasznalásra le kell adni.
Csatlakoztatási kapcsolási rajzok.
Tipus GI75, GI150 Oldal 104
Tipus GI75 2V, GI150 2V Oldal 105
Tipus GI75 2H, GI150 2H Oldal 106
Tipus GI75 2H2V, GI150 2H2V Oldal 107
