GRIT GI 75 2H - Kvern Fein - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis GRIT GI 75 2H Fein i PDF-format.
| Produkttype | Båndsliper |
| Merke | Fein |
| Modell | GRIT GI 75 2H |
| Strømforsyning | Trefaset (3~), 400 V, 50 Hz |
| Tomgangshastighet | 3000 o/min (justerbar på modeller 2H) |
| Vekt | Omtrent 70 kg |
| Hovedfunksjoner | Sliping av metaller (unntatt magnesium), avgrading med valgfrie moduler |
| Bruk | Flate overflater, fasering, sliping av rør |
| Valgfritt tilbehør | Modul GIR, GIC, adapter GIL, base GIM |
| Idriftsettelse | Kontroller rotasjonsretning, sentrer båndet, juster beskyttelser |
| Innstillinger | Helning, gnistbeskyttelse, slipebord, anslag |
| Sikkerhet | Nødstopp, beskyttelsesdeksler, gnistbeskyttelse, overbelastningsstopp |
| Lydnivå | Opptil 94 dB(A) under belastning |
| Daglig vedlikehold | Rengjøring av ventilasjonsåpninger, smøring av merkede punkter, tømming av sponboks etter avkjøling |
| Brukerutskiftbare deler | Slipende bånd, beskyttelsesskjerm |
| Reparasjoner | Av FEIN service eller autorisert verksted |
| Garanti | I henhold til juridiske bestemmelser, FEIN produsentgaranti |
| Miljøvern | Resirkulering av emballasje, tilbehør og apparat ved slutten av levetiden |
Ofte stilte spørsmål - GRIT GI 75 2H Fein
Brukerspørsmål om GRIT GI 75 2H Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din GRIT GI 75 2H - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GRIT GI 75 2H av merket Fein.
BRUKSANVISNING GRIT GI 75 2H Fein
Maskinen mä kun brukes av kvalifisert personell eller personer som er instruert ibruken.
SV
Avsedd användning.
Løsn stjernedrejeskruen (11) og indstil spaltemålet pa max. 2 mm.
Løsn skruen (25) og klap sidelåget (26) ned.
Løsn skruen (25) og klap sidelåget (26) ned.
Løsn stjernedrejeskruen (11) og fjern spliceunderlaget og spanekassen (8).
Fjern det gamle slideband.
Kontroller loberetningsangivelsen bag pa landslidefet, for det nye slide
Kontroller, at stjernedrejeskruen (11) er spendt fast.
Sikr, at den overste beskyttelsefasdækning (1) er sikret med stjernedrejeskruen (4), og at sidelaget (26) er lukket.
Kontroller landslidegetspaltemal. (Fig. 1)
Kontroller positionen for det plane slideunderlag (22). Skruerne (12) skal befinde sig i den nederste position.
Losn stjernedrejeskruerne (4) og fjern den overste beskyttelsesafdækning (1).
Vedligeholdelse og kundeservice.
Kontroller drivskiven (23) og kontaktskiven (21) for slid og beskadigelser, hver gang slibebandet skiftes. Sorg for, at beskadigede dele skiftes.
Løsn stjernedrejeskruen (11).
Fjern spänkassen (8) og bortskaf metalstøvet.
Overensstemmelseserklæring.
Miljøbeskyttelse, bortskaffelse.
Oversettelse av den originale bruksanvisingen.

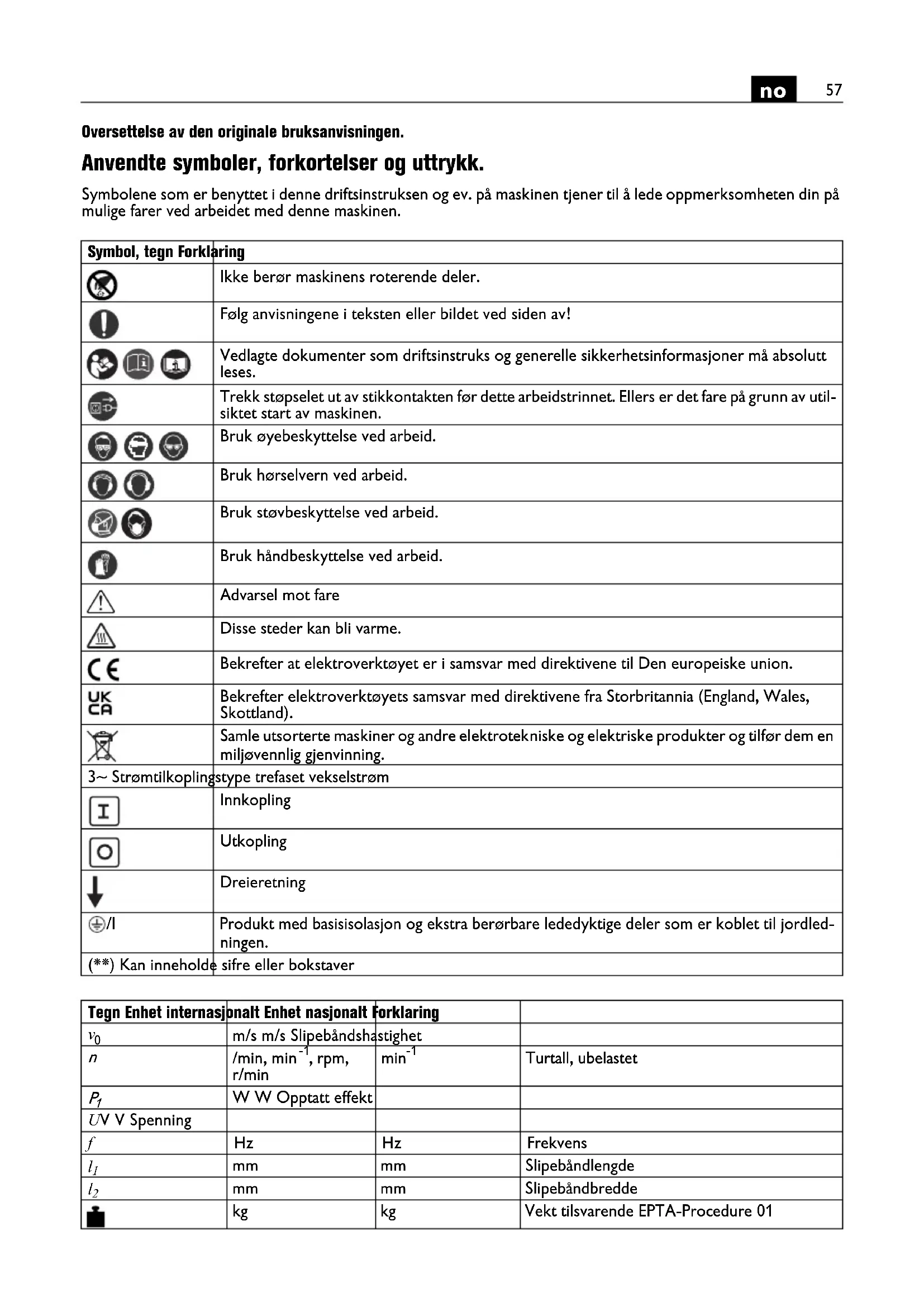

Anvendte symboler, forkortelser og uttrykk.
Symbolene som er benyttet i donne driftsinstruksen og ev. pa maskinen tjener til a lede oppmerksomheten din pa mulige farer ved arbeidet med delle maskinen.
| Symbol, tegn Forklaring | |
| Ikke berør maskinens roterende deler. | |
| Følg anvisingene i teksten eller bildet ved sider av! | |
| Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses. | |
| Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util-siktet start av maskinen. | |
| Bruk øyebeskyttelse ved arbeid. | |
| Bruk hørselvern ved arbeid. | |
| Bruk støvbeskyttelse ved arbeid. | |
| Bruk hamburgersted arbeid. | |
| Advarsel mot fare | |
| Disse steder kan bli varme. | |
| € | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. |
| UKCA | Bekrefter elektroverktøyet samsvar med direktivene fra Storbritannia (England, Wales, Skottland). |
| Samle utsorterte maskiner og andre elektrotekniske og elektriskeprodukter og tilfør dem en miljøvennlig gjenvinning. | |
| 3~ Strømtilkoping | type trefaset vekselstrøm |
| I | Innkoping |
| Utkoping | |
| Dreieretning | |
| / | Produkt med basisisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled-ningen. |
| (**) Kaninneholde | sifre eller bokstaver |
| Tecn Enhet internasjönalt Enhet nasjonalt forklaring | |||
| \( v_0 \) | m/s m/s Slipebåndshästighet | ||
| n | /min, min-1, rpm,r/min | min-1 | Turtall, ubelastet |
| \( P_1 \) | W W Opptatt effekt | ||
| UV V Spenning | |||
| f | Hz | Hz | Frekvens |
| \( l_1 \) | mm | mm | Slipebåndlengde |
| \( l_2 \) | mm | mm | Slipebånd bredde |
| kg | kg | Vekt tilsvarende EPTA-Procedure 01 | |
| Tecn Enhet internasjönalt Enhet nasjonalt Forsklaring | |||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Basis- og avledede enheter fra det internasjönale enchetssystemet SI. | |
For din egen sikkerhet.
Ikke brukonne maskinen for du du har lest grundig gjennom denne driftsinstruksen samt de vedlagte "Generelle sikkerhetsinformasjoner"
(skrift nummer 341 30 054 06 1) og har forstatt\ denne fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.
Folg likeledes de vedkommene nasjonale bestemmeler for elektrisk sikkerhet og vernearbeid.
Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar donne driftsinstruksen for fremtidig bruk og overlever disse nár du gir videre aller selger maskinen.
Maskinen er bestemt for
Maskin for slipping av metalliske materialer (unntatt magnesium) og for slipping med radieslipemodulen GIR, til rundslipemodulen GIC, planslipemodulen GIL aller for mobil bruk sammen med kjoreenheten GIM med slepeband godkjent av Fein i omgivelser beskyttet mot vær.
Spesielle sikkerhetsinformasjoner.
Bruk personlig beskyttelsesutstyr. Avhengig av type bruk ma du bruke visir, ayebeskyttelse erer vernebriler. Om nadvendig ma du bruke stovmaske, horselvern, vernehansker erer spesialforkle som holder sma slopeog materialpartikler unna kroppen din. Oynene bor beskyttes mot fremmedlegemer som kan slynges rundt ved visse typ erbruk. Stov-ller pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfore skader pa horselen.
Ilke bruk lolesttende təy, smykker ell er apent, langt här under arbeidet. Lose gjenstander kan til tross for beskyttelsinnretninger gripes tak i av deler som beveger seg og fore til skader.
Bruk ici slitte, revnede eller sterkt tilsmussede silepband. Bruk silepband forsiktig og oppbevar dem sik produsenten sier. Slpeband ma ici brettes! Skadede silepband kan revne, slynges rundt og skade personer.
Ikke bruk slepeband aller annet tilbehør som/DDke er spesielt utviklet og frigitt av produsenten. Sikker drifter icke bare gitt ved at et slepeband ull behor passer pa din maskin.
Benyt alltid beskyttelsesinnretningene som befinner seg pa maskinen. Beskyttelsesinnrettingene ma vare sikkert monter pa maskinen sik at det oppnas maksimal sikkerhet. Beskyttelsesinnrettingene skal beskytte brukeren mot splicepartikler som slynges rundt og utilsiktet beroring med slepebandet.
OBS fare for brann og eksplosion! Ved slipingen av metaller (f.eks. aluminium) oppstår støv som kan på brennbart eller eksplosivt. Ikke bruk maskinen i narhe-
ten av brennbare materialer. Gnister kinne antennedeisse materialer.
OBS brannfare! Ved slipingen av metall oppstår gloden- de metall- og slepeband partikler som samles i sponkasen. Innholdet i sponkassen ma vare tilstrekkelig avkjolt for det tommas og ma bare deponeres med egnede beholdere.
Pass på at personer ikkekommen i fare på grunn av gnistregn. Fjern brennbare materialer iærheten. Ved sliping av metaller oppstår gnistregn.
Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som gär inn i arbeidsområdet违法犯罪 personig verneutstyr. Brukne deler til verktøyet ellerbrukkeinnatsverktoykan slynges ut og derfor ogsa forårsake skader utenfor det direkte arbeidsområdet.
Arbeidsstykket skal alltid ligge sikkert på slipeunderlaget og anslaget. For små eller tynne arbeidsstykker ma ikke bearbeides. Det er fare for skader på grunn av arbeidsstykket som slynges vekk.
Den bearbeidede overflaten kan ble meget varm. Ikke berør不同程度 denne med handen.
Berørdi slepebandet som er i gang. Det er fare for kroppsskader.
Trykk i farlige situasjoner straks på ndstopp-tasten.
Maskinen har en stopptid inntil 50 sekunder
Rengjør maskinens lufteapninger regelmessig. Moto-rens blaser trekker stovinn i huset. Dette kan ved for stor opphopning av metallstov forarsake elektrisk fare.
Pass pà at du star sikkert og at maskinen er stilt opp vannrett. Hvis maskinen tipper under arbeidet kan det medfère alvorlige skader.
Maskinens stöpsel mä bare monteres av en elektriker. Jordlederen i stikkontakten skal vare koplet til strømnettets beskyttelsesjording.
Trekk nettstorpselet ved vedikehold og istandsetting!
Hvis maskinen blir koplet inn utilskitet kan dette medføre alvorlige skader.
La maskinens elektriske sikkerhet regelmessig kontrol- leres iht. lovbestemmelsene.Ved icke kontrollerte maskiner er det fare for elektrisk stot!
Kontroller for stegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forarsake ulykker. Dreieretningen må bare omstilles av en elektriker.
Ved innkoplingen av maskinen ma du aller andre personer aldri stå direkte ved sider av slipebandet. Slipebandet kan revne og medfore alvorlige skader.
Handtering av farlig stov
I arbeidsprosesser der dette verktoyet fjerner deler av materialer kan det oppsta stov som kan vare farlig. Beroringller innanding av noen typer stov som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, losemidler for maling, trebeskyttelsesmidler, bunnstoff for bater kan utlose allergiske reaksjoner og/eller andedrettssykdommer, kreft, forplantningskkader hos mensnesker. Risikoen ved innanding av stov er avhengig av eksponderingen. Bruk en avsuging som passer til stovet som oppstar, bruk personlig beskyttesesutstyr og sorg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.
Trestov og lettmetallstov, varme blandinger av slipestov og kjemiske stoffer kan ved ugunstige vilkar antenna seg selv og forarsake en eksplosjon. Unnga gnistsprit i retning av stovbeholderen og en overoppheting av el-verkotyet og slipematerialet, tom stovbeholderen i tide, falgbearbeidelsesinstruksene til materialprodunten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.
Med et oyekast.
1 Verneskjerm, oppe
2 Stjerneskrue, verneskjerm
3 Skruer til innstilling av klaringen
4 Anlegg
5 Gnistvern
6 Vingeskruer, gnistvern
7 Slopeunderlag
8 Sponkasse
9 Stusser for stovavsug
10 Skrue, sponkasse
11 Stjerneskrue for slideunderlag
12 Stillskrue, underlag for plansliping
13 Spennarm
14 Skruer, grov innstilling for bandstramming
15 Nodstopp-tast
16 Stopsel
17 Stjerneskrue, justering av bandets bevegelse
18 Kjøleluftapninger
19 Pá-/av-bryter
20 Omkoling av turtall (bare 2H-modeller)
21 Kontakskive
22 Underlag for plansliping
23 Drivskive
24 Smorenippel
25 Skrue for sidedeksel
26 Sidedeksel
27 Henvisningsskilt
28 Spennarm for a stille inn helningen
Monteringsanvisninger (bilde 7).
Fest maskinen pa understellet Fein GIB/GIBE (se mon-teringsanvisning).
Fest understellet med egnet plugg-/skrueforbindelsep gulvet. Festene skal tilfredsstille kreftene som oppstar under arbeidet.
Feilaktig montering kan medfore at understellet erler arbeidsbordet velter erler at maskinen under arbeidet Iosner fra understellet erler arbeidsbordet og forarsaker alvorlige ulykker.
Elektrisk tlikoping.
Den elektriske tilkoplingen fra brukerens side skal foretas av en elektriker.
Vær oppmerksom på nettspenningen: Nettspenningen og spenningskildens frekvens skal stemme overens med angivelsene på maskinens typeskilt.
Kontroller for forstegangs igangsetting motorens dreieretning. Dreieretningen mä bare omstilles av en elektriker.
Innstlinger.
Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.
Stille inn helning [bilde 7].
Løsne de to spennarmene (28). Still maskinen inn pa den nødvendige arbeidshoyden.
Trekk de to spennarmene (28) fast igjen.
Stilleinngnistbeskyttelse(5).
Losne de to vingeskruene (6) og still gnistvernet (5) inn sik at slepebandet tildekkes sa godt som mulig.
Trekk de to vingeskruene fast igjen.
Stille inn spliceunderlag (7) [bilde 1].
Losne stjerneskruen (11) og still inn klaringen pa max. 2 mm.
Trekk stjerneskruen fast igjen.
Stilleinn(4)anslag(Bilde2)
Losne skruene (3) og still inn klaringen pa max. 2 mm.
Trekk skruene (3) fast igjen.
Stillinnunderlagforplansliping (22).
Ved planslipingen skal underlaget for plansliping (22)
innrettes parallelt med slepebandet og berore det pa hele overflaten.
Losne skruen (25) og fell ned sidedekselet (26).
Lösne skruene (12) og rett inn underlaget for plansliping (22). Klaringen ma vare maksimalt 2 mm! (Bilde 2)
Trekskruene (12) fast igjen.
Lukk sidedekselet (26) og trekk skruen (25) fast igjen.
Juster bandlop.
Kople maskinen inn for bare en kort stund og kontroller bandets beve-gelse.
Juster bandets bevegelse med stjerneskruen (17) i midten hvis slipsbandet beveger seg mot høyre eller
venstre.
Rengjor drivhjulet (23) og kontakthjulet (21) med trykkuft.
Kontroller drivskiven og kontaktskiven for slitasje, deforming og nedsliting. La skadede deler skiftes ut med en gang!
Utskifting av slepebandet.
Trekk fãr alle arbeider pa maskinen nettstøpselet ut av stikkontakten.
Lösne skruen (25) og fell ned sidedekselet (26).
Losne stjerneskruen (11) og fjern slipeunderlaget og sponkassen (8).
Sving hendelen (13) nedover for avlaste spenninnretningen.
Fjern det gamle splicebandet.
Vær oppmerksom pa retningsangivelsen pa landslidebændets baskside for
du legger pa det nye slimebandet! Den skal stemme overens med drivhjulets dreieretning.
Hvis slepebandet seks kan strammes tilstrekkelig skal spenninnretningen justeres pa nytt. Losne begge skruer
(14), flytt spenninnretningen og trekk skruene fast igjen. (bilde 6)
Lukk sidedekselet (26) og trekk skruen (25) fast igjen. Monter slipeunderlaget (7) og sponkassen (8).
Sjekk spaltemalet på slipeunderlaget.
Sla pa maskinen og juster bandets bevegelse.
Driftsinstrukser.
Innkobling:
Lösne ndostopp tast (15) og slå den opp. Trykk på «» (19) tast.
Utkobling:
Fold opp nodstopp-tast (15). Trykk pa «0» (19) tast.
Maskinen roterer fortsett inntil ca. 50 sekunder.
Nodstopp-tast:
Trykk farlige situasjoner den rode nodstopp-tasten for a sla av maskinen.
Omkoplig av turtallet (bare 2H-modeller)
Bryterposisjon 1: Lavt turtall
Bryterposisjon 2: Høyturtall
Induksjonsslayfer [bildene 3 + 4]
Forviss deg om at stjerneskruen (11) er trukket fast.
Sikre at den øvre verneskjermen (1) er sikret med stjerneskruen (4) og at sidedekselet (26) er lukket.
Sjekk spaltemalet pa slipeunderlaget. (bilde 1)
Kontroller posisjonen av underlaget for plansliping (22). Skruene (12) skal vare i posisjonen nede.
Sjekk om gnistvernet (5) er riktig innstilt og trukket godt fast.
Slå pa maskinen og sjekk bandets bevegelse.
For arbeidsstykket med begge hender aller fikser det i en innretning.
Losne sstjernekruene (4) og fjern den øvre verneskjernen (1).
Sikre at klaringen er stilt inn riktig. (Bilde 2)
Slå pa maskinen og sjekk bandets bevegelse.
For arbeidsstykket med begge hender og ta det etter arbeidsprossessen av oppover.
Avsuginnretning
Vi anbefaler a bruke en avsuginnretning.
Maskinen kan kuples til en avsuginnretning via stussen (9).
Stoy-emisjonsverdier.
Tomgang Sliping
Malt A-bedomt emisjonslydtrykkniva pa arbeidsplassen L_pA (re 20 Pa i desibel 80,5 94
Usikkerhet K_ A , i desibel 4 4
Malt A-bedomt lydeffekt-niva L_wA (re 1 Pa), i desibel 90 100,5
Usikkerhet K_wA , i desibel 2,5 2,5
Driftsvilkár
Turtall (/min) 3000 3000
Materiale - ST 37
Mäl - 8 x 40
Slipeband
GRIT by Fein 36Z
MERKNAD: Summen av den malte emisjonsverdien og den tilhorende usikkerheten er den ovre grensen til verdiene som kan oppsta ved malinger.
Bruk hørselvern!
Måleverdier beregnet ih. passende Produktstandard (se siste side i driftsinstruksen).
Vedlikehold og kundeservice.
Daglige vedlikeholdsarbeider
Blas gjennom kjoleluftapngene (18) pa motorhuset og de markerte stedene med trykkuft (se henvisningssskilt (27)).
Smør maskinen daglig med maskinolje på de markerte stedene (se henisningskilt (27)).
Kontroller drivskiven (23) og kontaktskiven (21) ved hvert slepebandskifte for slitasje og skader. La skadede deler skiftes ut.
Losne stjerneskruen (11).
Fjern sponkassen (8) og deponer metallstøvet.
Innholdet i sponkassen ma for tommingen vare tilstrekkelig avkjolt og ma kun deponeres via egnede beholdere.
Plasser igjen sponkassen og still inn klaringen for slideunderlaget. (bilde 1)
Strekk til stjerneskrue (11).
Rengjør maskinen utenfra med trykkuft.
Smør manedligagerne tilspenninnretningenpasmorenippelen (24).
Falgende deler kan du skiffe ut selv etter behov:
Reklamasjonsrett og garanti.
Reklamasjonsretten for Produktet gjelder fj. de lovmessige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklaring.
CE-erkläringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for marketed i EU eller EFTA. Etter at Produktet er introdusett pa EU-marketed, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det britiske markedet. Etter at produit er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelse som er oppfør på siste side i/DDne driftsinstruksen.
Tekniske dokumenter hos: C. & E. Fein GmbH, C-D1_AA, D-73529 Schwabisch Gmünd
Emballasjer, utsorterte maskiner og tilbehør på leveres inn til miljøvennlig gjenvinning.
Koplingsskjemaer.
Type GI75, GI150 Side 104
Type GI75 2V, GI150 2V Side 105
Type GI75 2H, GI150 2H Side 106
Type GI75 2H2V, GI150 2H2V Side 107
