Type product	Resistieve vochtmeter
Merk	Laserliner
Model	DampCheck
Categorie	Meetapparatuur
Afmetingen (L x H x D)	46 x 85 x 16 mm
Gewicht	41 g (incl. batterijen)
Voeding	4 batterijen LR44 (AG13) 1,5 V
Levensduur	Ongeveer 55 u
Hout meetbereik	6 % tot 60 % (groep A)
Hout nauwkeurigheid	± 2 % absoluut
Bouwmaterialen meetbereik	0,2 % tot 2,9 %
Materialen nauwkeurigheid	± 0,3 % absoluut
Omgevingstemperatuur meetbereik	0 °C tot 40 °C
Temperatuur nauwkeurigheid	± 2 °C
Weergave	LCD-scherm met LED-indicator (groen/geel/rood)
Hoofdfuncties	Vochtmeting van hout, bouwmaterialen, omgevingstemperatuur, Hold-functie, automatische uitschakeling na 15 s
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen oplosmiddelen gebruiken, batterijen verwijderen bij langdurige opslag
Kalibratie	Aanbevolen eenmaal per jaar
Veiligheid	Alleen gebruiken voor het beoogde doel, het apparaat niet wijzigen, geen externe spanning op de elektroden aanbrengen, buiten bereik van kinderen houden
Onderdelen en repareerbaarheid	Batterijen en beschermkapjes vervangbaar; geen andere door de gebruiker te repareren onderdelen
Algemene informatie	Voldoet aan EMC-richtlijn 2014/30/EU, afvoer volgens AEEA-richtlijn
Werkomstandigheden	Van 0 °C tot 40 °C, RV max. 85 % zonder condensatie
Opslagomstandigheden	Van -10 °C tot 50 °C, RV max. 85 %

Veelgestelde vragen - DampCheck Laserliner

Hoe vervang ik de batterijen van de DampCheck?

Open het batterijvak aan de achterkant van het apparaat. Plaats 4 batterijen LR44 (AG13) met inachtneming van de aangegeven polariteit. Een symbool voor lage lading verschijnt op het scherm wanneer de batterijen moeten worden vervangen.

Hoe meet ik het vochtgehalte van hout?

Selecteer de houtmodus door de SET-toets 3 seconden ingedrukt te houden. Druk de elektroden in het hout (onbehandeld oppervlak, zonder takken, vuil of hars). Het apparaat toont het vochtpercentage en de LED's geven aan of het hout droog (groen), vochtig (geel) of nat (rood) is.

Wat betekenen de gekleurde LED's?

De groene LED geeft een droog materiaal aan (hout 6-16%, materialen 0,2-0,7%), de gele vochtig (hout 16-20%, materialen 0,7-0,9%) en de rode nat (hout >20%, materialen >0,9%).

Hoe schakel ik tussen de modi hout, bouwmaterialen en temperatuur?

Het apparaat start in de laatst gebruikte modus. Om te wijzigen houdt u de SET-toets 3 seconden ingedrukt tot het symbool knippert, laat dan los. Druk kort op SET om door de modi te bladeren: hout, materialen, temperatuur. Het apparaat bevestigt automatisch na enkele seconden inactiviteit.

Wat te doen als de meting onjuist lijkt?

Controleer of er geen leidingen (elektriciteit, water) onder het meetoppervlak lopen en of er geen metalen ondergrond is. Voer meerdere metingen op verschillende plaatsen uit om te vergelijken. Zorg ervoor dat de batterijen voldoende zijn opgeladen. Als het probleem aanhoudt, wordt een jaarlijkse kalibratie aanbevolen.

Kan dit apparaat het vochtgehalte van beton of gips meten?

Ja, het heeft een modus voor bouwmaterialen (bereik 0,2-2,9%). De ingebouwde karakteristieke lijn is geschikt voor gipspleister. Gebruik het apparaat voor andere materialen als vergelijkende referentiewaarde in plaats van absolute waarde.

Hoe diep moeten de elektroden worden ingedrukt?

Druk de elektroden zo ver mogelijk in het te meten materiaal zonder kracht te zetten, om schade aan het apparaat te voorkomen. Maak voor harde materialen indien nodig een voorboorgaatje. Verwijder het apparaat door het heen en weer te wiebelen.

Mijn DampCheck schakelt zichzelf uit, is dat normaal?

Ja, het apparaat schakelt automatisch uit na 15 seconden inactiviteit om batterijen te sparen. Voor continu gebruik houdt u de functietoets ingedrukt of schakelt u het opnieuw in.

Hoe reinig ik de DampCheck?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterijen voor langdurige opslag en bewaar het apparaat op een droge, schone plaats.

Waar moet ik het apparaat aan het einde van zijn levensduur weggooien?

Overeenkomstig de AEEA-richtlijn mag dit product niet bij het huisvuil worden gegooid. Lever het in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Gebruikte batterijen moeten ook apart worden gerecycled.

GEBRUIKSAANWIJZING DampCheck Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het onderhavige materiaalvocht-meettoestel bepaalt het Zvochtgehalte van hout en bouwmaterialen volgens de methode van de weerstandsmeting. De weergegeven waarde geeft het vochtgehalte in % aan en heeft betrekking op de droge massa.

Voorbeeld: 100% materiaalvocht bij 1 kg nat hout = 500 g water. Het toestel kan bovendien worden gebruikt om de omgevingstemperatuur te meten.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De meetpunt mag niet met externe spanning worden gebruikt.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

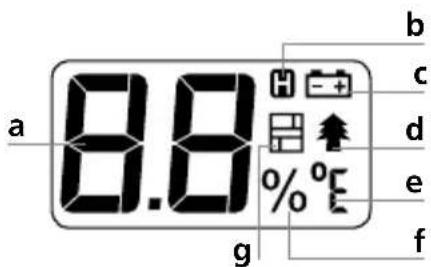

a Meetwaardeweergave
b Hold-functie
c Batterijlading
d Meetmodus hout
e Meeteenheid °C / °F
f Meeteenheid %
g Meetmodus bouwmaterialen

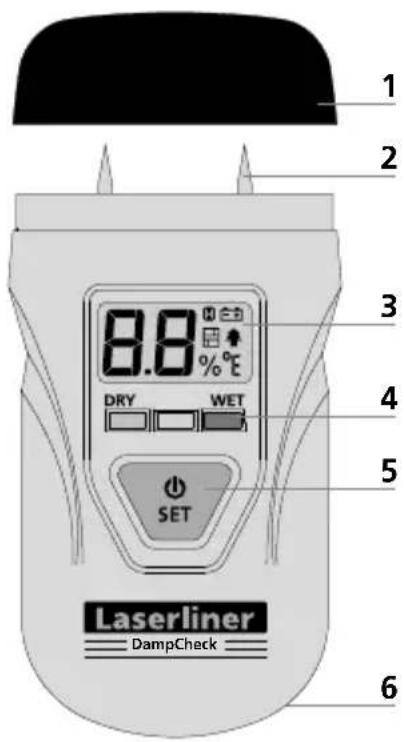

DampCheck

1 Beschermkappen
2 Meetelektroden
3 LC-display
4 Led nat-/droogindicator: groen = droog geel = vochtig rood = nat
5 Aan-schakelaar; Omschakeling meetmodus / temperatuureenheid; Hold-functie
6 Batterijvak (achterzijde)

1 Batterij plaatsen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Bij geringe batterijlading verschijnt het symbool, Batterijlading' (c) op het display.

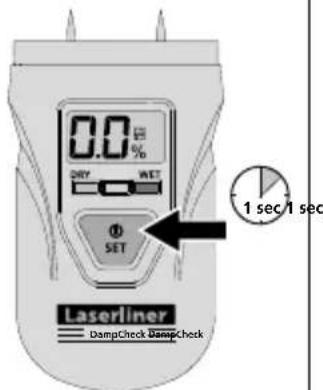

2 ON HOLD OFF

Het apparaat schakelt automatisch uit na 15 seconden inactiviteit.

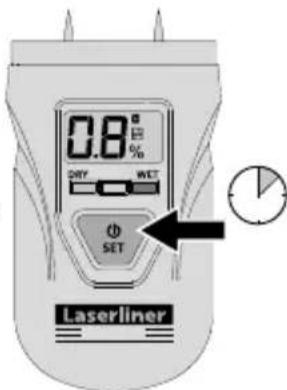

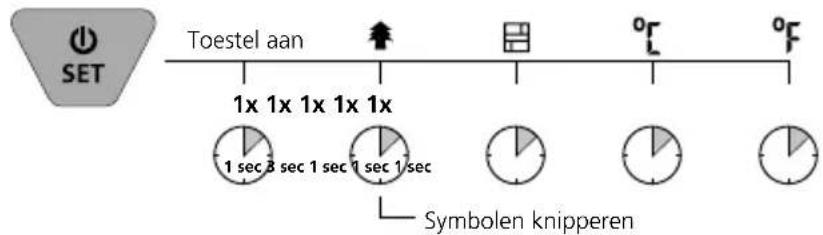

B Meetmodus omschakelen

Het apparaat start met de als laatste ingestelde meetmodus. Druk 3 seconden lang op de Set-toets om de modus in te stellen of wacht even totdat het symbool niet meer knippert.

Opmerkingen over het meetproces:

Waarborg dat zich op de te meten plek geen verzorgingsleidingen (elektrische leidingen, waterleidingen...) bevinden of een metalen ondergrond voorhanden is. Steek de meetelektroden zo ver mogelijk in het te meten product, sla ze echter nooit met geweld in het te meten product. Hierdoor zou het toestel kunnen worden beschadigd. Verwijder het meettoestel altijd door links-rechts-bewegingen. Voer vergelijkbare metingen uit op verschillende plaatsen om meetfouten te minimaliseren. Gevaar voor letsel door de spitse meetelektroden. Monteer altijd de beschermkap wanneer u het toestel transporteert of niet gebruikt.

4 Materiaalvocht meten

Nat-/droogindicator

De leds (groen, geel en rood) geven naast de numerieke vochtwaarde een grove inschatting of het materiaal als droog (groen), vochtig (geel) of nat (rood) moet worden beschouwd.

Hout

De te meten plek dient onbehandeld en vrij van takken, verontreinigingen of hars te zijn. Er dient géén meting aan de kopse zijden te worden uitgevoerd omdat het hout hier bijzonder snel droogt, hetgeen zou leiden tot vervalste meetresultaten.

De volgende houtsoorten van de groep A kunnen direct worden afgelezen: beuk, linde, wilg, ebbenhout en teak. Bij de meting van houtsoorten van de groep B moet een correctiefactor van 2 - 3 % erbij worden opgeteld (steeleik, ahorn, els, spar, berk).

!

Hout met een waarde van meer dan 20 % relatief materiaalvocht dient niet te worden gebruikt voor verbranding. Optimale verbrandingswaarde van hout wordt bereikt bij < 15 %.

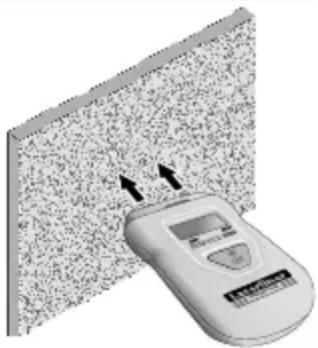

Minerale bouwmaterialen

Let op dat de meetresultaten kunnen worden vervalst bij wanden (oppervlakken) met verschillende materialen of verschillen in de materiaalsamenstelling. Voer meerdere vergelijkende metingen uit.

Meetbereik bouwvocht

De geïntegreerde karakteristiek voor bouwmaterial is afgestemd op gipspleister. De meetbereiken bij bouwmaterialen zijn uiterst verschillend en variëren bovendien nog van fabrikant tot fabrikant. De geïntegreerde karakteristiek kan dus niet van toepassing zijn voor alle bouwmaterialen. Zo nodig moeten de waarden met andere meetmethoden, zoals bijv. de Darr-methode, worden vergeleken.

Tip: vochtmeettoestellen die volgens de weerstandsmethode werken, kunnen steeds worden gebruikt om meetpunten te vergelijken – hierbij is de numerieke waarde slechts bedoeld als indexwaarde. Voer daarbij proefmetingen uit op een droge plaats van hetzelfde materiaal, noteer de waarde en vergelijk de waarde met het te meten oppervlak. Hoe hoger de waarde, hoe vochtiger het materiaal. Op deze wijze kunnen onafhankelijk van materiaal of materiaalcombinaties (bijv. pleister met behang) vochtverlopen in het materiaal worden gedetecteerd.

Temperatuurmeting

Schakel het apparaat voor de meting van de omgevingstemperatuur om naar °C of °F.

!

Bij grote temperatuurschommelingen kan de sensor langer nodig hebben voor de afstelling.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Laserliner

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Technische gegevens

Meeteenheid	Materiaalvochtgehalte (weerstandsmeting)Omgevingstemperatuur
Modus	Hout (1 groep)Bouwmaterialen (1 materiaal)
Meetbereik hout	Houtgroep A: 6% ... 60%
Nauwkeurigheid (absoluut) hout	± 2%
Resolutie hout	1%
Meetbereik bouwmaterialen	0,2% ... 2,9%
Nauwkeurigheid (absoluut)bouwmaterialen	± 0,3%
Resolutie bouwmaterialen	0,1%
Meetbereikomgevingstemperatuur	0°C ... 40°C
Nauwkeurigheidomgevingstemperatuur	± 2°C
Resolutie omgevingstemperatuur	1°C
Stroomvoorziejning	4 x 1,5V LR44 (AG13)
Bedrijfsduur ca. 55 uur
Werkomstandigheden	0°C ... 40°C, luchtvochtigheid max. 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-10°C ... 50°C, luchtvochtigheid max. 85% rH
Afmetingen (B x H x D)	46 x 85 x 16 mm
Gewicht	41 g (incl. batterijen)

Technische veranderingen voorbehouden. 20W03

Algemene opmerkingen

De functie en de bedrijfsveiligheid kunnen alléén worden gewaarborgd wanneer het meettoestel binnen de aangegeven klimatische voorwaarden gebruikt en alléén doelmatig toegepast wordt. Voor de beoordeling van de meetresultaten en de daaruit resulterende maatregelen is de gebruiker zelf verantwoordelijk.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=ABQ

!
