Tipo de producto	Higrómetro resistivo
Marca	Laserliner
Modelo	DampCheck
Categoría	Equipos de medición
Dimensiones (L x A x P)	46 x 85 x 16 mm
Peso	41 g (pilas incluidas)
Alimentación	4 pilas LR44 (AG13) 1,5 V
Autonomía	Aproximadamente 55 h
Rango de medición madera	6 % a 60 % (grupo A)
Precisión madera	± 2 % absoluta
Rango de medición materiales de construcción	0,2 % a 2,9 %
Precisión materiales	± 0,3 % absoluta
Rango de medición temperatura ambiente	0 °C a 40 °C
Precisión temperatura	± 2 °C
Pantalla	Pantalla LCD con indicador LED (verde/amarillo/rojo)
Funciones principales	Medición de humedad de madera, materiales de construcción, temperatura ambiente, función Hold, apagado automático después de 15 s
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, no usar disolventes, retirar las pilas para almacenamiento prolongado
Calibración	Recomendado una vez al año
Seguridad	Usar solo para el uso previsto, no modificar el aparato, no aplicar tensión externa a los electrodos, mantener fuera del alcance de los niños
Piezas de repuesto y reparabilidad	Pilas y tapas de protección reemplazables; ninguna otra pieza reparable por el usuario
Información general	Conforme a la directiva CEM 2014/30/UE, eliminación según la directiva RAEE
Condiciones de trabajo	De 0 °C a 40 °C, HR máx. 85 % sin condensación
Condiciones de almacenamiento	De -10 °C a 50 °C, HR máx. 85 %

Preguntas frecuentes - DampCheck Laserliner

¿Cómo reemplazar las pilas del DampCheck?

Abra el compartimento de pilas en la parte posterior del aparato. Inserte 4 pilas LR44 (AG13) respetando la polaridad indicada. Aparece un símbolo de batería baja en la pantalla cuando se deben cambiar las pilas.

¿Cómo medir la humedad de la madera?

Seleccione el modo madera presionando la tecla SET durante 3 segundos. Introduzca los electrodos en la madera (superficie sin tratar, sin ramas, suciedad o resina). El aparato muestra el porcentaje de humedad y los LED indican si la madera está seca (verde), húmeda (amarillo) o mojada (rojo).

¿Qué significan los LED de color?

El LED verde indica un material seco (madera 6-16%, materiales 0,2-0,7%), el amarillo húmedo (madera 16-20%, materiales 0,7-0,9%) y el rojo mojado (madera >20%, materiales >0,9%).

¿Cómo cambiar entre los modos madera, materiales de construcción y temperatura?

El aparato inicia en el último modo usado. Para cambiar, mantenga presionada la tecla SET durante 3 segundos hasta que el símbolo parpadee, luego suelte. Presione brevemente SET para recorrer los modos: madera, materiales, temperatura. El aparato valida automáticamente después de unos segundos de inactividad.

¿Qué hacer si la medición parece incorrecta?

Verifique que no pase ninguna tubería (eléctrica, agua) debajo de la superficie de medición y que no haya fondo metálico. Realice varias mediciones en diferentes lugares para comparar. Asegúrese de que las pilas estén suficientemente cargadas. Si el problema persiste, se recomienda una calibración anual.

¿Puede este aparato medir la humedad del hormigón o del yeso?

Sí, dispone de un modo para materiales de construcción (rango 0,2-2,9%). La línea característica integrada está adaptada al yeso. Para otros materiales, use el aparato como valor de referencia comparativo más que absoluto.

¿A qué profundidad introducir los electrodos?

Introduzca los electrodos lo más posible en el material a medir sin forzar, para no dañar el aparato. Para materiales duros, haga un pre-agujero si es necesario. Retire el aparato balanceándolo de derecha a izquierda.

Mi DampCheck se apaga solo, ¿es normal?

Sí, el aparato se apaga automáticamente después de 15 segundos de inactividad para ahorrar pilas. Para un uso continuo, mantenga presionada la tecla de función o reactívelo.

¿Cómo limpiar el DampCheck?

Limpie los componentes con un paño ligeramente húmedo. No use productos de limpieza, abrasivos o disolventes. Retire las pilas antes de un almacenamiento prolongado y guarde el aparato en un lugar seco y limpio.

¿Dónde debo desechar el aparato al final de su vida útil?

Conforme a la directiva RAEE, este producto no debe desecharse con la basura doméstica. Deposítelo en un punto de recogida de residuos de aparatos eléctricos y electrónicos. Las pilas usadas también deben reciclarse por separado.

MANUAL DE USUARIO DampCheck Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

Este higrómetro de material calcula y determina el contenido de humedad de la madera y de materiales de construcción según el método de medición de resistencia. El valor indicado es la humedad de material en % y se refiere a la masa seca. Ejemplo: 100% humedad de material a 1 kg de madera húmeda = 500g de agua. El aparato puede ser utilizado también para medir la temperatura ambiente.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• La punta de medición no debe ser utilizada bajo tensión externa.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

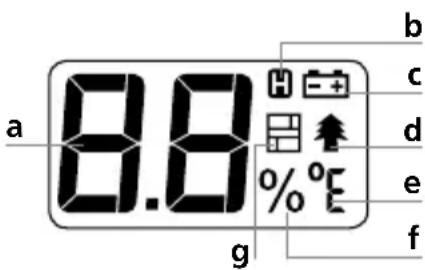

a Indicador de mediciones
b Función Hold
c Carga de la pila
d Modo de medición madera
e Unidad de medición °C / °F
f Unidad de medición %
g Modo de medición materiales de construcción

Laserliner

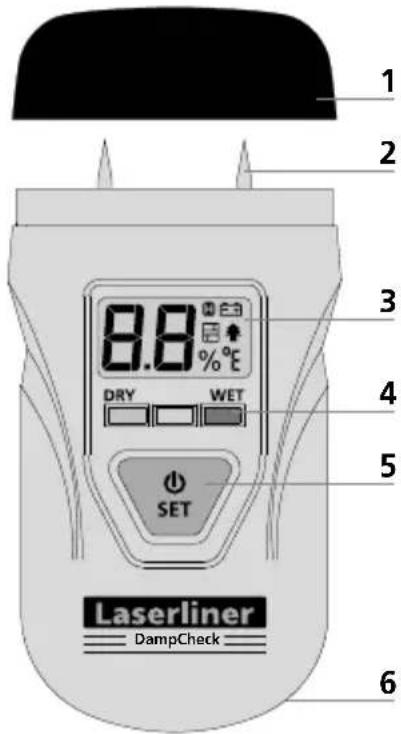

1 Tapones de protección
2 Electrodos de medición
3 Pantalla LC
4 Indicador de seco/húmedo por LED: verde = seco amarillo = húmedo rojo = muy húmedo
5 Interruptor de encendido; Cambio del modo de medición y la unidad de temperatura; Función Hold
6 Compartimento de pilas (en la parte trasera)

1 Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

! Cuando la carga de la batería es débil se muestra el símbolo de „carga de la batería“ (c) en la pantalla.

2 ON HOLD OFF

El aparato se apaga automáticamente al cabo de 15 segundos de inactividad.

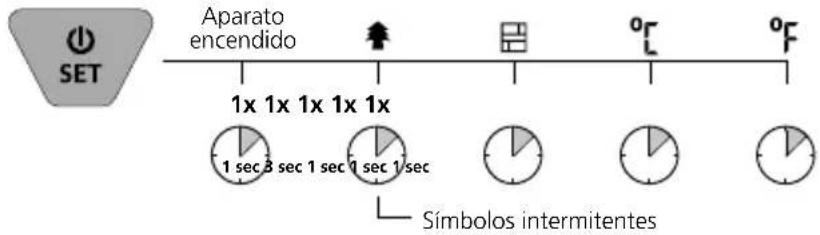

3 Cambio del modo de medición

!

El aparato se inicia con el último modo de medición seleccionado. Para seleccionar el modo pulse la tecla Set durante 3 segundos o espere un momento hasta que deje de parpadear el símbolo.

!

Avisos al proceso de medición

Cerciórese de que por el punto a medir no pasen líneas de abastecimiento (cables eléctricos, tuberías del agua...) o haya una base metálica. Meta los electrodos de medición tanto como sea posible en el material a medir, pero no los inserte nunca golpeando con fuerza, pues entonces podría deteriorarse el aparato. Retire el aparato medidor siempre con movimientos a izquierda-derecha. A fin de minimizar errores de medición, realice mediciones comparativas en varios lugares. Peligro de lesiones debido a los electrodos de medición puntiagudos. En caso de no usar y durante el transporte, ponga siempre la caperuza de protección.

4 Modo de medir la humedad en materiales

Indicador Dry/Wet (seco/húmedo)

Además del indicador numérico de las mediciones, los LED (verde, amarillo y rojo) ofrecen una estimación aproximada de la humedad del material: seco (verde), húmedo (amarillo) o muy húmedo (rojo).

Madera

El punto a medir no debe estar tratado ni presentar nudos, suciedad o resina. No se deben realizar mediciones en los lados frontales pues la madera aquí se seca muy rápido y podría dar resultados falsos de medición.

Rango de valores de humedad en madera

< 6% LED apagados
≥ 6% a < 16% LED verde intermitente
≥ 16% a < 20% LED amarillo intermitente
≥ 20% LED rojo intermitente

Los valores para las maderas siguientes del grupo A pueden ser leídos directamente: haya, tilo, sauce, ébano y teca. A las mediciones de las maderas del grupo B hay que añadirles un factor de corrección de 2 - 3% (quejigo, arce, aliso, pino, abedul).

Laserliner

!

La madera con una humedad relativa superior al 20% no debería ser utilizada para quemar. El valor calorífico óptimo de la madera se consigue por debajo del 15%.

Materiales de construcción minerales

Se debe tener en cuenta que en paredes (superficies) con diferente composición de materiales o también la diferente composición de los materiales de construcción pueden falsificar los resultados de medición.

Realice varias mediciones comparativas.

Rango de valores de humedad en materiales de construcción

< 0,2% LED apagados
≥ 0,2% a < 0,7% LED verde intermitente
≥ 0,7% a < 0,9% LED amarillo intermitente
≥ 0,9% LED rojo intermitente

!

La línea característica integrada para materiales de construcción está optimizada para revoque de yeso. Los rangos de medición de los materiales de construcción son muy diferentes y además varían de unos fabricantes a otros. Por lo tanto, la línea característica integrada no puede corresponderse con todos los materiales de construcción posibles. Si es necesario, compruebe los valores con otros métodos de medición, como el método Darr.

Consejo: los aparatos para medir humedad, que trabajen con el método de resistencia, pueden ser aplicados siempre para comparar puntos de medición. El valor numérico sirve aquí únicamente como índice. Realice para ello una medición de prueba en un punto seco del mismo material, anote el valor y compárelo con valores de la superficie a medir. Valores más elevados indican mayor humedad. De este modo es posible detectar gradientes de humedad en el material independientemente del material o de combinaciones de estos (p. ej. revoque empapelado).

Medición de temperatura

Para medir la temperatura ambiente, cambie el aparato a °C o °F.

!

El sensor puede necesitar tiempo para calibrarse cuando la temperatura oscila con fuerza.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición.

Se recomienda un intervalo de calibración de un año.

Datos técnicos

Magnitud	Humedad del material (resistivo)Temperatura ambiente
Modo	Madera (1 grupo)Materiales de construcción(1 material)
Rango de medición madera	Grupo de maderas A: 6% ... 60%
Precisión (absoluta) madera	± 2%
Resolución madera	1%
Rango de medición materialesde construcción	0,2% ... 2,9%
Precisión (absoluta) materialesde construcción	± 0,3%
Resolución materialesde construcción	0,1%
Rango de medicióntemperatura ambiente	0°C ... 40°C
Precisión temperatura ambiente ±	2°C
Resolución temperatura ambiente	1°C
Alimentación 4 x 1,5V LR44 (AG1B)
Duración	aprox. 55 h
Condiciones de trabajo	0°C ... 40°C, humedad del airemáx. 85% h.r., no condensante,altitud de trabajo máx. 2000 msobre el nivel del mar (nivelnormal cero)
Condiciones de almacén	-10°C ... 50°C, humedad delaire máx. 85% h.r.
Dimensiones (An x Al x F)	46 x 85 x 16 mm
Peso	41 g (pilas incluida)

Sujeto a modificaciones técnicas. 20W03

Avisos generales

Sólo se garantizan el funcionamiento y la seguridad de servicio, si se utiliza el instrumento de medición dentro de las condiciones climáticas indicadas y sólo para los fines para los que fue construido. La valoración de los resultados de medición y las medidas resultantes de ello quedan dentro de la responsabilidad del usuario.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=ABQ
