BEDIENUNGSANLEITUNG DampCheck Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Das vorliegendende Materialfeuchtemessgerät ermittelt und bestimmt den Materialfeuchtegehalt von Holz und Baustoffen nach dem Widerstandsmessverfahren. Der angezeigte Wert ist die Materialfeuchte in % und bezieht sich auf die Trockenmasse.

Beispiel: 100% Materialfeuchte bei 1 kg nassem Holz = 500 g Wasser. Weiterhin kann das Gerät zur Messung der Umgebungstemperatur umgestellt werden.

Allgemeine Sicherheitshinweise

- Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

- Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Die Messspitze darf nicht unter Fremdspannung betrieben werden.

- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

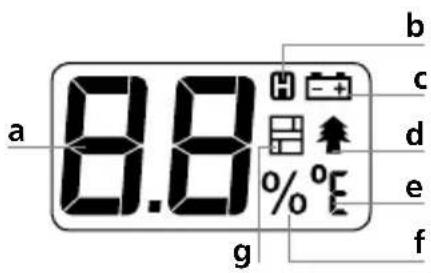

a Messwertanzeige

b Hold-Funktion

c Batterieladung

d Messmodus Holz

e Messeinheit °C / °F

f Messeinheit %

g Messmodus Baustoffe

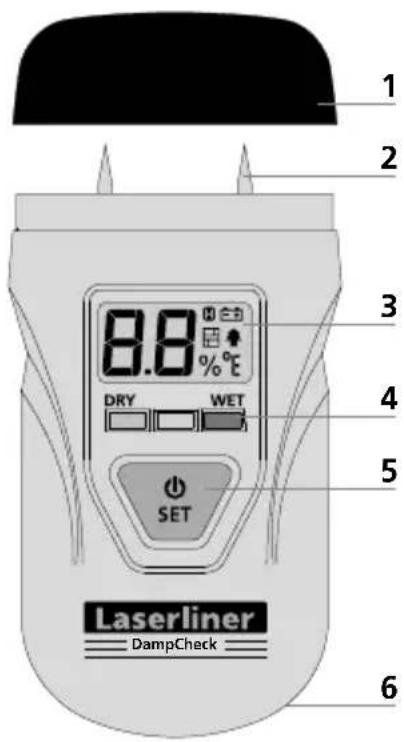

1 Schutzkappen
2 Messelektroden
3 LC-Display
4 LED Nass-/Trocken-Indikator: grün = trocken gelb = feucht rot = nass
5 Ein-Schalter; Umschaltung Messmodus / Temperatureinheit; Hold-Funktion
6 Batteriefach (Rückseite)

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations-symbolen einlegen. Dabei auf korrekte Polarität achten.

Bei geringer Batterieladung erscheint das Symbol „Batterieladung“ (c) im Display.

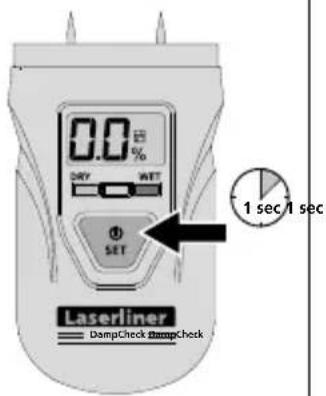

2 ON HOLD OFF

Das Gerät schaltet sich nach 15 Sekunden Inaktivität automatisch ab.

B Messmodus wechseln

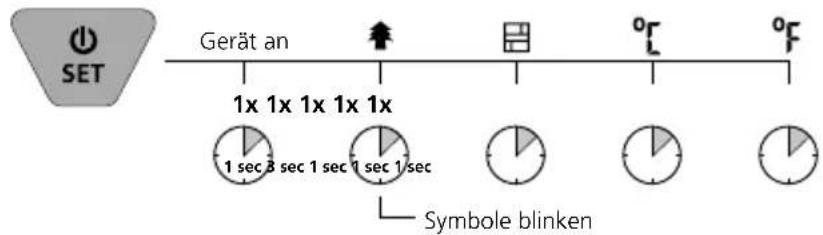

Das Gerät startet mit dem zuletzt gewählten Messmodus. Zur Auswahl des Modus die Set-Taste 3 Sekunden drücken oder kurz warten, bis das Symbol nicht mehr blinkt.

Hinweise zum Messvorgang

Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungsleitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet. Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann. Entfernen Sie das Messgerät immer mit Links-Rechts-Bewegungen. Um Messfehler zu minimieren, führen Sie vergleichende Messungen an mehreren Stellen durch. Verletzungsgefahr durch die spitzen Messelektroden. Montieren Sie bei Nichtgebrauch und Transport stets die Schutzkappe.

4 Materialfeuchte messen

Dry/Wet Anzeige

Die LED's (grün, gelb und rot) geben zusätzlich zum numerischen Feuchtigkeitswert eine grobe Einschätzung, ob das Material als trocken (grün), feucht (gelb) oder nass (rot) anzusehen ist.

Holz

Die zu messende Stelle sollte unbehandelt und frei von Ästen, Schmutz oder Harz sein. Es sollten keine Messung an Stirnseiten durchführt werden, da das Holz hier besonders schnell trocknet und somit zu verfälschten Messergebnissen führen würde.

Messbereich Holzfeuchte

< 6% alle LED's aus
≥ 6% bis < 16% grüne LED blinkt
≥ 16% bis < 20% gelbe LED blinkt
≥ 20% rote LED blinkt

Folgende Holzsorten der Gruppe A können direkt abgelesen werden: Buche, Linde, Weide, Ebenholz und Teak. Bei Messung von Holzsorten der Gruppe B muss ein Korrekturfaktor von 2 - 3% addiert werden (Stieleiche, Ahorn, Erle, Fichte, Birke).

Holz sollte größer 20% relativer Materialfeuchte nicht zum Verbrennen benutzt werden. Optimaler Brennwert des Holzes wird bei < 15% erreicht.

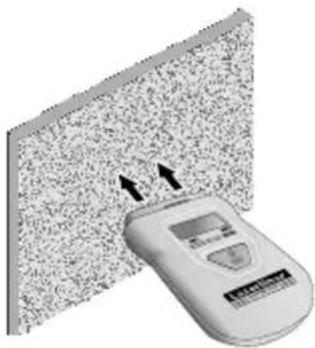

Mineralische Baustoffe

Es ist zu beachten, dass bei Wänden (Flächen) mit unterschiedlicher Materialanordnung, oder aber auch die unterschiedliche Zusammensetzung der Baustoffe, die Messergebnisse verfälschen können. Führen Sie mehrere Vergleichsmessungen durch.

Messbereich Baufeuchte

< 0,2% alle LED's aus
≥ 0,2% bis < 0,7% grüne LED blinkt
≥ 0,7% bis < 0,9% gelbe LED blinkt
≥ 0,9% rote LED blinkt

Die integrierte Baustoff-Kennlinie ist für Gipsputz abgestimmt. Die Messbereiche von Baumaterialien sind sehr unterschiedlich und schwanken zusätzlich noch zwischen den Herstellen. Die integrierte Kennlinie kann somit nicht für alle möglichen Baustoffe stimmen. Wenn nötig, Werte mit anderen Messmethoden wie z.B. der Darrmethode abgleichen.

Tipp: Feuchtigkeitsmessgeräte, die nach der Widerstandmessmethode arbeiten, können immer zum Vergleichen von Messpunkten eingesetzt werden – hierzu dient der numerische Wert lediglich als Index-Wert. Dabei Probemessung an einer trockenen Stelle des gleichen Materials vornehmen, Wert notieren und mit Werten der zu vermessenden Fläche vergleichen. Höhere Werte bedeuten mehr Feuchtigkeit. So können unabhängig vom Material oder Material-kombinationen (z.B. Putz mit Tapete) Feuchtigkeitsverläufe im Material detektiert werden.

Temperaturmessung

Schalten Sie das Gerät zur Messung der Umgebungstemperatur auf °C oder °F um.

Bei starkem Temperaturwechsel kann der Sensor längere Zeit zum Abgleich benötigen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Laserliner

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Technische Daten

Messgröße	Materialfeuchte (resistiv) Umgebungstemperatur
Modus	Holz (1 Gruppe) Baustoffe (1 Material)
Messbereich Holz Holzgruppe A: 6% ... 60%
Genauigkeit (absolut) Holz	± 2%
Auflösung Holz 1%
Messbereich Baustoffe 0,2% ... 2,9%
Genauigkeit (absolut) Baustoffe	± 0,3%
Auflösung Baustoffe 0,1%
Messbereich Umgebungstemperatur	0°C ... 40°C
Genauigkeit Umgebungstemp.	± 2°C
Auflösung Umgebungstemp. 1°C
Stromversorgung 4 x 1,5V LR44 (AG13)
Betriebsdauer	ca. 55 Std.
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierrend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 50°C, Luftfeuchtigkeit max. 85% rH
Abmessungen (B x H x T)	46 x 85 x 16 mm
Gewicht 41 g (inkl. Batterien)

Technische Änderungen vorbehalten. 20W03
