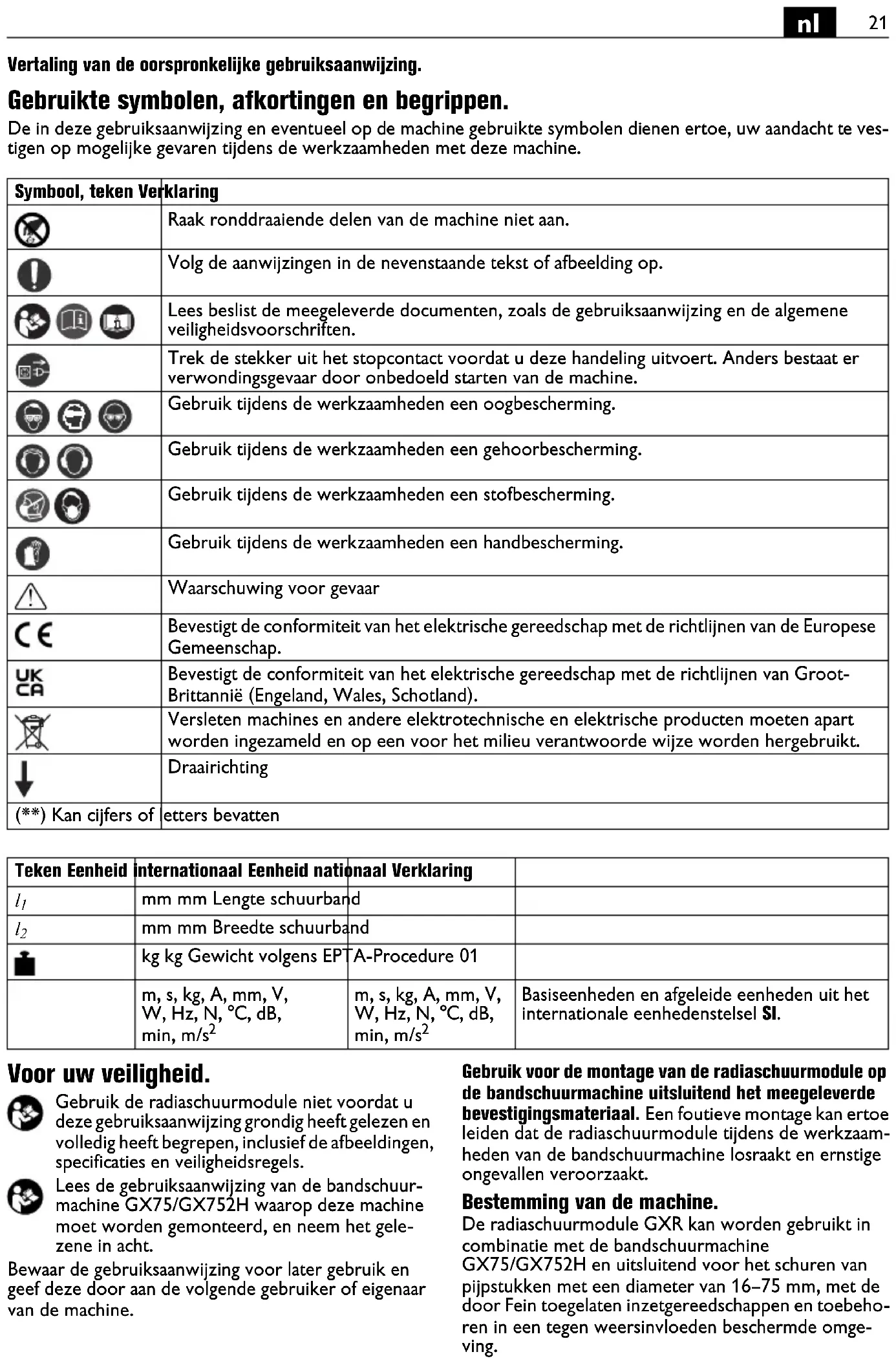

GEBRUIKSAANWIJZING GRIT GXR Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

Gebruktete symbolen, afkortingen en begrippen.

De in deze gebruiksaanwijzing en eventuele op de machine gebruekte symbolen dieren ertoe, uw aandacht te vestigen op möglichke bevaren tijdens de werkzaamheden met deze machine.

Symbool, teken Verklaring
	Raak ronddraaiende delen van de machine nicht aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Trek de stekker uit het stopcontact voordat u deze handlediguitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van de machine.
	Gebruikijdens de werkzaamheden een oogbescherming.
	Gebruikijdens de werkzaamheden een gehoorbescherming.
	Gebruikijdens de werkzaamheden een stofbescherming.
	Gebruikijdens de werkzaamheden een handbescherming.
	Waarschuwing voor gevaar
€	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UKCA	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
	Versleten machines en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
↓	Draairichting
(**) Kan cijfers of	etters bevatten

Token Eenheid	international Eenheid national Verklaring
\( l_1 \)	mm mm Lengte schuurband
\( l_2 \)	mm mm Breedte schuurband
	kg kg Gewicht volgens EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2

Voor uwveiligheid.

Gebruik de radiaschuurmodule Niet voordat u\ deze gebruiksaanwijzing grondig heeft gelezen en\ volledig heeft begrepen, inclusief de afbeeldingen,\ specificaes en veiligheidsregels.

Lees de gebruiksaanwijzing van de bandschuurmachine GX75/GX752H waarop deze machine要去 worden gemonteerd, en neem het gelezene inucht.

Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.

Gebruik voor de montage van de radiaschuurmodule op de bandschuurmachine uitsluitend het meegeleverde bevestigingsmaterial. Een fouitieve montage kan ertoe leiden dat de radiaschuurmoduleijdens de werkzaamheden van de bandschuurmachine losraakt en ernstige ongevallenveroorzaakt.

Bestemming van de machine.

De radiaschuurmodule GXR kan worden gebruikt in combinatie met de bandschuurmachine GX75/GX752H en uitsluitend voor het schuren van pijpstukken met een diameter van 16-75 mm, met de door Fein toegelaten inzetgereedschappen en toebohoren in een tegen weersinvloeden beschermde omgeving.

Werkstukken met een diameter van minder dan 35 mm mogen met de bandschuurmachine GX75 Niet worden bewerkt!

Bijzondere verilgheidsvoorschriften.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandsschoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegen houdt. Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Verzeker u er voor het inschakelen van dat alle span-hendels en spanvoorzieningen goed+zijn vastgedraaid.

Als de machineijdens de werkzaamheden plotseling omlaag beweegt of het werkstuk losraakt, kan dit tot ernstige ongevallen leiden.

In een oogopslag.

1 Spanvoorziening voor schuurband (GX75)
2 Afdekking en aanslag (GX75)
3Vonkenbescherming (GX75)
4 Kruisknop spanenbak (GX75)
5 Schuursteun (GX75)
6 Spanenbak (GX75)
7 Hendel voor kantelvoorziening (GX75)
8 Zijdeksel (GX75)
9 Montagebouten, moeren uitlijning radiaschuurmodu/bandschuurmachine
10Vonkenbescherming
11 Vleugelschroeven vonkbescherming
12 Aanzethendel
13 Montagehendel
14 Instselling „centerhoogte" (midden pijp)
15 Spanhendel, instelling „centerhoogte"
16 Instelling „schuurdiepte“/diepteaanslag
17 Zwengel schuurtafelverstelling
18 Opvangreservoir
19 Beschermingsvoorzieningen en zijdeksels
20 Borgbouten, contactrol
21 Contactrol
22 Handwiel
23 Snelspanhendel vastspannen werkstuk
24 Spanhendel, hoekinstelling
25 Gradenschaalverdeling
26 Spanklauwen, star
27 Houder en magazijn voor contactrollen
28 Rollen

Montagevoorschriften (afbeeldingen 1-3).

Bandschuurmachine GX75.

Trek algid voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Demonteer de vondenbescherming (3).

Demonteer de schuursteun (5), de spanenbak (6) en de kruisknop (4).

Open het zichdeksel (8).

Draai de spanvoorziening (1) los en verwijder de schuurband.

Sluit het zijdeksel.

Draai de hendel voor de kantelvoorziening (7) los en stel de bandschuurmachine ongeveer horizontaal.

Radian module GXR.

Neem het apparaat uit de verpakking en monteer het toebehoren zoals in de bijlage beschreven.
Duw de radiaschuurmoduleaarde bandschuurmachine en breng de boorgaten op eén lijn met de boute. Verbindbeide gereedschappen met de twee montagehendels (13).
Draai de hendel voor de kantelvoorziening (7) vast.
Vul de opvangbak (18) voor de helft met water. Plaats de opvangbakussen de steunen van de radiaschuur-module.

Er bestaat brandgevaar als het apparaat worden gezruikt zonder een met water gemulde opvangbak.

Contactrol monteren.

Trek algid voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Draai de beide vleugelbouten (11) los en duw de vondenbescherming (10) helemaal omhoog.

Plaats een contactrol (21) met de gewenste diameter in de geleidingsvork en borg deze met de beiden bouten (20).

Stel de bandloop na het wisselen van de contactrol algijd opnieuw af.

Niet gebruikte contactrollen要去en ter bescherming gegen beschadiging altijd in de houder (27) worden bewaard.

Schuurband monteren of cervangen

Trek alsijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Open het zichdeksen (8+19).

Draai de spanvoorziening (1) los en breng een schuurband met een lenghte van 75 × 2250 mm aan.

De marketing van de looprichting van de schuurband moet overeenkomen met de draairichting.

Span de schuurband met de spanvoorziening (1).

Beweeg de schuurband met uw hand en kijk ofdezelinks of rechts van de contactrol wegloopt.

Stel op de bandschuurmachine de geleiding van het aan-drijfwiel zodanig in dat de schuurband in het midden loopt. De nauwkeurige instelling vindt plaats wanner de machine ingeschakeld is.

Sluit het zijdeksel (8 + 19)

Gebruiksvoorschriften.

Sluit de zichdeksels (19)/(8). Als de beschemingsvoorzieningen Niet gemonteerd zijn, kan de schuurband kleding vastgrijpen en u ernstig verwonden.

GX75/GX752H*

Inschakelen:

Ontgrendel de veiligheidsuitschakelknop (15) en klap deze omhoog. Toets, I" (17) indrukken.

Uitschakelen:

Veiligheidsuitschakelknop (15) omhoogklappen. Toets, "0" (17) indrukken.

De machine loopt na het uitschakelen ca. 50 seconden UIT.

(* in de gebruiksaanwijzing van de machine te vinden)

Veiligheidsuitschakelknop:

Druk in gevaarlijke situatuies op de rodeooduitschakelknop om de machine uit te schakelen.

Schuurband instellen.

Schakel de bandschuurmachine kort in.

Kijk in welke richting de schuurband wegloopt.

Stel de bandloop op de bandschuurmachine in tot de schuurband in het midden op de contactrol (21) loopt.

Als de bandloop Niet in het midden kan worden ingesteld, moet de parallelliteit van de GXR worden bijgesteld (afbeelding 2 + 3 ):

Draai de wee moeren (9) los.

Stel de boute (9) met een 4 mm inbussleutel bij. Wissel kort maar de bandschuurmachine.

Draai de twee moeren (9) wee vast.

Controller de parallelliteit van de bandloop. Herhaal de bovenstaande stappen als het resultaat Niet bevredigend is.

OPMERKING: De geleidingsvoorziening voor de contactrol van de GXR is in de fabriek parallel ingesteld.

Een instelling is alleen vereist als bij het inrichten van het aandrijfwiel geen gecentreerde bandloop worden bereikt.

Centerhoogte instellen.

De hoogte van de contactrol worden gewoonlijk op het midden van de pijp ingesteld. De instelling kan darüber worden veranderd:

Stel met de hendel (14) de contactrol op de gewenste hoogte in.

Draai de spanhendel weeR vast.

Controller de instelling door nogmauls proeffrezen.

Tips voor de werkzaamheden.

Stel de bandloop in.

Stel de centerhoogte in.

Gebruik indien nods een lengteaanslag (toebehoren) om het werkstuk maatzuiver in te spannen.

Ga naast de machine staan en trek met uw linkerhand aan de aanzethendel (12).

Draai met uw rechterhand aan de zwengel (17) om de werktafel zichwaarts te bewegen en de schuurband gelijkmatig te benutten. Het werkstuk mag.daar bij nicht voorbij de randen van schuurbandkommen.

Werk altijd met gelijkmatige aandrukkracht.

Geluidsemissiewaarden.

Onbelast Iopen Schuren

Gemeten A-gewogen emissiegeluidsdrukniveau op de werkplek _ A (re 20~ Pa ), in decibel 90,5 99

Onzekerheid K_pA in decibel 4 4

Gemeten A-gwogen geluidsvermogenni

veau L_WA (re 1 pW), in decibel 101 108

Onzekerheid K_WA

in decibel 2,5 2,5

Bedrijfscondities

Toerental (per minuut) 3000 3000

Material - Roestvrij staal

Afmeting

Buis, diameter 42,4 mm

Schurband

GRIT by Fein 36R

OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen können optreden.

Gehoorbescherming gebruiken!

Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de LASTe pagina van deze gebruiksaanwijzing).

Onderhoud en klantenservice.

Trek allijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitgevoerd.

Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.

De actuèle onderdelenlijst van deze machine vindt u op www.fein.com.

Voer de volgende onderhoudswerkzaamheden regelmatig UIT:

Dagelijks onderhoud

Maak de opvangbak leeg. Verwijder water en metaalstof en voer het af.

Open de afdekking (19) en het zichdeksel (8) en verwijder het metaalstof.

Het metaalstof moet voldoende afgekoeld zich en mag alleen met geschikte reservoirs worden afgevoerd.

Breng de afdekking (19) en het zijdeksel (8) waar aan.

Reinig de buitenzijde van de machine met perslucht.

De volgende delen kunt u indien nodig zich vermvangen:

Schuurband, contactrol (21), vonkenbescherming (10)

Wettelijk garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglich dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zich voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zich geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-teken zich geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de LASTe pagina van deze gebruiksaanwij-zing vermeld staan.

Technische documentatie bij:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.
