KÄYTTÖOHJE GRIT GXR Fein

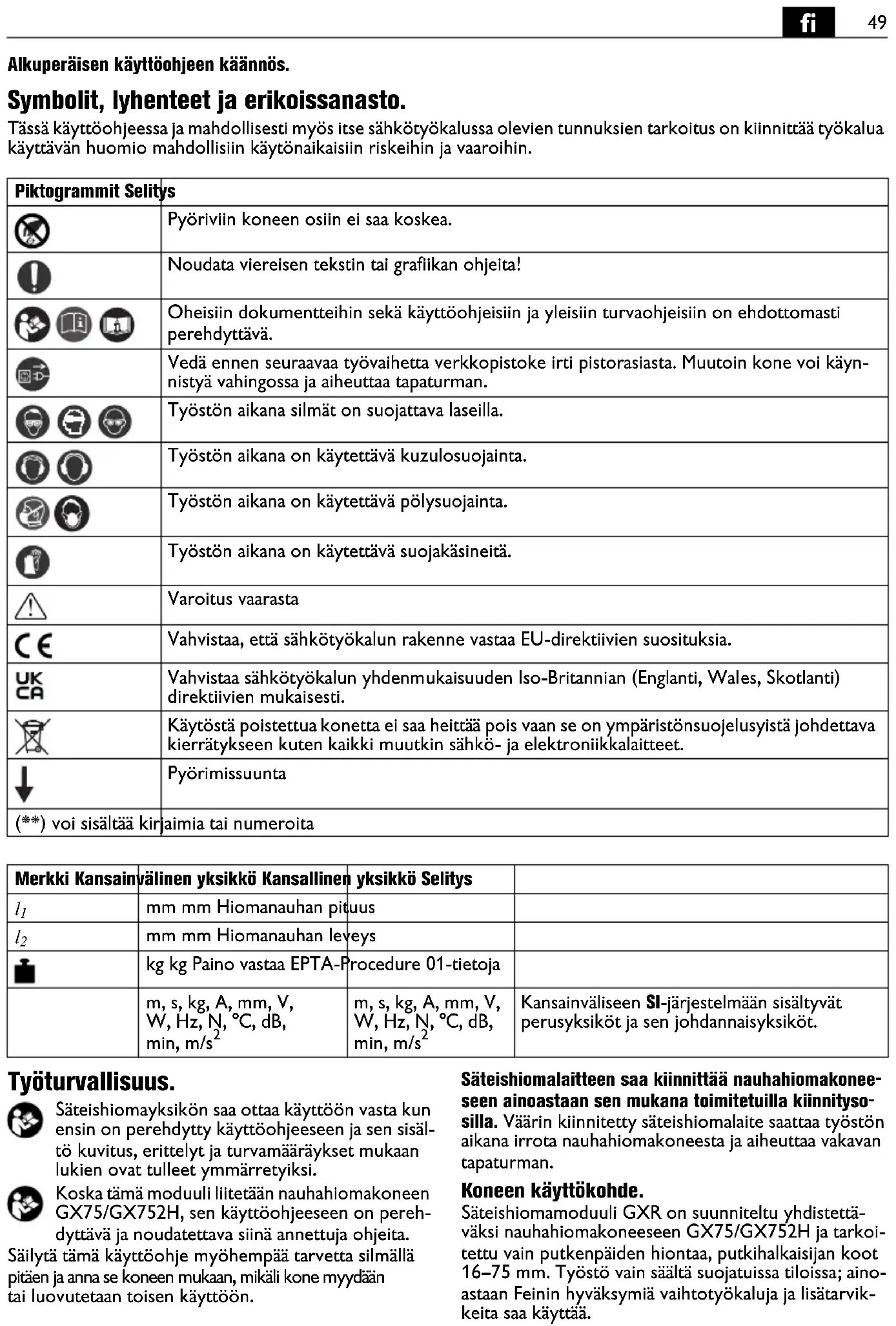

Alkuperäisen käyttoohjeen kännös.

Symbolit, lyhenteet ja erikoissanasto.

Tässä käyttoohjeessa ja mahdollisesti myös itse sähkötyokalussa olevien tunnuksien tarkoitus on kiinnittä tyokalua käyttavan huomio mahdollisiin käytönaikaisin riskeihin ja vaaroihin.

Piktogrammit Selitys
	Pyöriviin koneen osiin ei saa koskea.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Oheiisin dokumentteihin sekä käytöohjeisinn ja yleisiin turvaohjeisinn on ehdottomasti perehdyttävä.
	Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käyn-nistyvä vahingossa ja aiheuttaa tapaturman.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuzulosuojainta.
	Työstön aikana on käytettävä polysuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Varoitus vaarasta
CE	Vahvistaa, että sähkötyökalun rakenne vastaa EU-directtiivien suosituksia.
UKCA	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
	Käytöstä poistettua konetta ei saa heittä pois vaan se on ympäristönsuojelusystä johdettava kierrätkseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet.
↓	Pyörimissunta
(**) voi sisältaä kärjaimia tai numeroita

Merkki Kansain	välinen yksikkö Kansallinen	yksikkö Selitys
l1	mm mm Hiomanauhan pitiuus
l2	mm mm Hiomanauhan leveys
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Kansainväiseen S1-järvestelmään sisältyvätpersusykseköt ja sen johdannaisykseköt.

Tyoturvallisuus.

Sateishiomayksikon saa ottaa kayttoon vasta kun ensin on perehdytty kayttoohjeeseen ja sen sisaltoo kuvitus, erittelyt ja turvamaaraykset mukaan lukien ovat tulleet ymmärretyiki.

Koska tāmā moduuli liitetään nauhaiomakoneen GX75/GX752H, sen käyttoohjeeseen on perehydtävā ja noudatettava siinä annettuja ohjeita.

Säilytä tämä käyttoöhje myöhemppä tarvetta silmälä pitäen ja anna se koneen mukaan, mikäli kone myydaän tai luovutetaan toisen käyttoën.

Sateishiomalaiteen saa kiinnittaa nauhaiomakonee seen ainoastaan sen mukana toimitetuilla kiinnityso-sila. Vaarin kiinnitety sateishiomalaite saattaa tyoston aikana irrota nauhaiomakoneesta ja aiheuttaavakavan tapaturman.

Koneen käyttokohde.

Sateishiomamoduuli GXR on suunnitelu yhidistettäväksi nauhaiomakoneeseen GX75/GX752H ja tarkoitetu vain putkenpaiden hiontaa, putkihalkaisijan koot 16-75 mm. Työstö vain saälta suojatuissa tiloissa; ainostaaan Feinin hyväksymiä vaihtotyokaluja ja lisātarvikkeita saa käytä.

Tyokappaleita, joiden halkaisija on alle 35mm , ei saa tyostaa nauhaiomakoneella GX75!

Erityiset varotoimenpiteet.

Muista henkilökohtaiset suojavarusteet. Käytä tyostötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollsta, käytä polysoujainta, kuulosuojainta, suojakäsiniteita tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasila. Varsinkin silmat on suojattava eri tyostotavoilla ilmaan sinkoilevilta hiukkasilta. Poly- ja hengityssuojainten taytypystya suodattamaan tyostossa syntyvä poly. Pitkäikainen altistuminen melulle saatta heikentaa kuuloa.

Ennen kuin kone käynnistetään, on katsottava, etta kaikki kiristinvivut ja -laitteet on kiinnitety pitävästi.

Jos kone painuu tyostön aikana äkkia alas tai jos tyokap-pale irtoaa koneesta, se voi johtaavakavaan tyotapaturmaan.

Laitteen osat.

1 Hiomanauhan kiristin (GX75)
2 Suojus/rajoitin (GX75)
3 Kipinasuojus (GX75)
4 Lukkoruuvi, kipinalaatikko (GX75)
5 Hioma-alusta (GX75)
6 Kipinalaatikko (GX75)
7 Kallistuslaitteen vipu (GX75)
8 Sivusuojus (GX75)
9 Asennusruuvit, mutterit sateishiomayksikon/ nauhaiomakoneen suuntaukseen
10 Kipinasuojus
11 Siipiruuvit, kipinäsuojus
12 Syottovipu
13 Asennusvipu
14 Kohdistin "Center-korkeus" (putken keskipistekohdistin)
15 Kristinvipu, "Center-korkeus"-kohdistin
16 Sädin "hiomasyvyys"/syvyyrsajoitin
17 Hiomapöydän sätökampi
18 Polysäliö
19 Suojalaitteet/sivusuojus
20 Kontaktirullien varmistusruuvit
21 Kontaktirulla
22 Kaspipyöra
23 Pikakiristinvipu tyokappaleen kiinnykseen
24 Kristinvipu kulmasaatoo
25 Kulma-asteikko
26 Kristinleuat, kiinteat
27 Pidike/kontaktirullien säilytyslipas
28 Rullat

Asennusohjeet (kuvat 1-3).

Nauhahiomakone GX75.

Ennen koneeseen kohdistuvia toitta on verkkopistoke vedettavirti pistorasiasta.

Irrota kipinäsuojus (3).

Irrota hioma-alusta (5), kipinalaatikko (6) ja lukkoruuvi (4).

Avaa moduulin sivusuojus (8).

Löysä kiristin (1) ja ota hiomanauha.POIs.

Sulje moduulin sivusuojas.

Löysä kallistuslaitteen (7)vipua ja aseta nauhahiomakone sunnilleen vaakasuoraan.

Ota laite pakkauksesta ja kiinnitta lisavarusteet, katso ohjeet toimitukseen kuuluvasta opasteesta.

Työnnä sateishiomayksikkö kiinni nauhaiomakonee seen ja katso etta ruuvien kiinnitysaukot tulevat oikeisin kohtiin.

Yhdista molemmat laitteet (13) toisiinsa kahdella asennusvivulla.

Vedä kallistuslaitteen (7) vipu kireälle.

Täytä sailiö (18) vedellä puoleksi täyteen. Aseta sailiö sateishiomamoduulin tukien välin.

! Jos laitetta käytetään ilman vedellä taytetyä sai- liöta, on olemassa tulipalon vaara!

Kontaktirullan kiinnits.

Ennen koneeseen kohdistuvia toitä on verkkopistoke vedettävi irti pistorasiasta.

Löysä molemmat siipiruuvit (11) ja työnna kipinäsuojus (10) aivan ylaasentoon.

Aseta halkaisijaltaan oikeankokoinen kontaktirulla (21) ohjaimeen ja varmista sen asento molemmilla ruuveilla (20).

Säddä hiomanauhan asento aina kontaktirullan vaihdon jälkeen.

Kontaktirullat eivat päase vioittumaan, kun ne sailyte-taän niille tarkoitetussa pidikkeessä (27).

Hiomanauhan kiinnitys/VAihto

Ennen koneeseen kohdistuvia toitta on verkkopistoke vedettavirti pistorasiasta.

Avaa sivukansi (8+19).

Löysä kirstintä (1) ja aseta koneeseen hiomanauha, Jonka pituus on 75 × 2250 ~mm .

Katso, etta hiomanauhan pyorimissuunnan merkki tulee samaan suuntaan kuin koneen pyorimissunta.

Kiristä hiomanauha kiristemellä (1).

Liikuta hiomanauhaa kasin ja tarkkaile, pyoriiko se viistoon jommalle kummalle sivulle pain.

Sädda nauhaiomakoneen käytöpyörän ohjain niin,
että hiomanauha pyörii keskellä. Tarkka saatö on tehtä
vä koneen kaydessä.

Sulje moduulin sivusuojus (8+19).

Käytövinkkejä.

Sulje sivusuojus (19)/(8). Jos suojalaitteita ei ole asennettu paikoilteen, hiomanauha voi pyoriessaan tartua vaatteisiin ja aiheuttaa tapaturman.

GX75/GX752H*

Käynnistys:

Vapauta hatä-seis-painikkeen (15*) lucitus ja kännä painike ylos. Paina painiketta "I" (17%).

Pysäytys:

Kännä hatä-seis-painike (15*) ylös. Paina painiketta "0" (17').

Virran katkaisemisen jälkeen kone jalkikäy vielä n. 50 sekunnin ajan.

(* lóytyy koneen käyttoohjeesta)

Hata-seis-painike:

Vaaratilanteessa kone pysaytetaan punaisella hata-seispainikkeella.

Hiomanauhan säätö.

Kytke nauhaiomakone vain hetkeksi palle.

Tarkkaile, viistäkö hiomanauha jompaan kumpaan puolen.

Säddā hiomanauhan asentoa biomakoneesta, kunnes hiomanauha pyörii keskellä kontaktirullaa (21).

Jos hiomanauhaa ei saada sädettyä keskelle, on GXR -suuntaissätoä korjattava (kuva 2+3):

Löysä molempia muttereita (9).

Kiristä ruuveja (9) kuusiokoloavaimella, avainkoko 4 mm. Vaihda välillä hetkeksi nauhaiomakoneen puolle.

Kiristä lopuksi molemmat mutterit (9) taas kiinni.

Tarkasta hiomanauhan suuntaissaatö. Jos saatö ei pidä paikkaansa, toista edelliset saatovaiheet.

HUOMIO: Kontaktirullien ohjain GXR -moduulissa on saädetty tehtaalla samansuntaiseksi. Hienosäto on tarpeen vain silloin, jos hiomanauha ei pyörä keskellä käytöpyörän saadosta huolimatta.

Putken keskipistekohdistus.

Kontaktirulla sādetaayn yleensa putken keskipisteen korkeudelle. Sātöa voidaan tarvittaessa kuitenkin muuttaa:

Löysä kirstinvipua (15).

Säddä vivulla (14) kontaktirulla halutulle korkeudelle.

Vedä sitten kirstinvipu taas kirealle.

Tarkasta saatö tekemällä koehionta.

Toimintaohjeita.

Säddi biomanauhan asento.

Säddä korkeus (putken keskipistekohdistus).

Käytä apuna tarvittaessa pituusrajoitinta (lisātarvike), jolla työkappale voidaan kiinnittäa mittatarkasti.

Asetu seisomaan koneen vierelle ja vedä vasemmalla kädellä syöttövivusta (12).

Kierrä oikealla kädellä kammesta (17), niin työtaso liikkuu sivuttain, jolloin hiomanauha kuluu tasaisesti. Työkappale ei silsoin saa joutua hiomanauhan reunojenulkopuolelle.

Työskentele aina tasaisella puristuspaineella.

Melupäastöarvot.

Tyhäkjänty Hionta

Mitatto A-painotettu

äenpainetasyöpistees

sà LpA (re 20 μPa) desibe-

leina 90,5 99

Epātarkkuus K_pA desibeile

Mitattu A-painotettu aani-

tehon taso L_wA (re 1 pW)

desibeleinä 101 108

Epatarkkuus K_WA desibe

lein2,52,5

Käytöedellytykset

Kierrosluku (/min) 3000 3000

Materiali

ruostumaton

• teras

Mitat

putki,halkaisija

42,4 mm

Hiomanauha

• 36R

HUOMAUTUS: Mitatun päästöarvon ja siihen liittyvän epätarkkuusarvon summe on niiden arvojen ylaraja, jotka voidaan havaita mittauksissa.

Käytä kuulosuojainta!

Mitta-arfot on laskettu vaadittua tuotestandardia noudattaen (ks. kayttöohjeiden viimeinen sivu).

Kunnossapito, huolto.

Ennen koneeseen kohdistuvia toitä on verkkopistoke vedettävär iti pistorasiasta.

Kunnostustyot saa suorittaa ainoastaan ammatti-taitoinen asentaja voimassa olevia märäyksiä noudattaen.

Suositamme tilamaan kunnostuksen FEIN-palvelusta, lahimmastá FEIN-sopimuskorjaamosta tai FEIN-jalleen-myyjälta.

Tahn koneeseen kuuluvan paivitelyn varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat huoltotyöt on tehtävä säännöllisesti:

Päivittäiset huoltotoimet

Tyhjennä polyvesisäiliö. Vesji ja metallipoly on havitetäva erikseen.

Avaa suojus (19) ja sivukansi (8) ja puhdista metallipoly pois.

Metallipölyn on annettava jäahtyä kunnolla ja se on sälytettäva ja havitettäva erillisissä sailiöissä.

Kiinnitä suojus (19) ja sivukansi (8) takaisin paikalleen.

Puhdista koneen ulkopinta paineilmalla.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Hiomanauha, kontaktirulla (21), kipinäsuojus (10)

Takuu.

Tuotteseen patee takuu, joka vaaditaan sen tuontimaassa. Sen ohella patee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tassä käytöohjeessa mainitut tai kuvissa esitetyt lisātarvikkeet eivat valttamatta kuulu koneen toimitussältöön.

EU-vastaavus.

CE-tiedonanto koskee vain Europan unionin ja EFTAan (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitetuja tuotteita. Tuotteen EU-markkinoille likkeeseenlaskemisen jälleen UKCAMerkinä menettä voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitetuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettä voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siita, etta tama tuote on kayttoohjeen viimeisell sivulla mainittujen märäysen ja standardien mukainen.

Teknisendokumentaationlaatinut:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Ympäristönsuojelu, jätehuolto.

Huolehdi siita, etta pakkausmaterialiaali, kaytosta poistettu kone ja sen lisatarvikkeet johdetaan kierratykseen.
