BRUKSANVISNING GRIT GXR Fein

Montering av kontaktrullen.

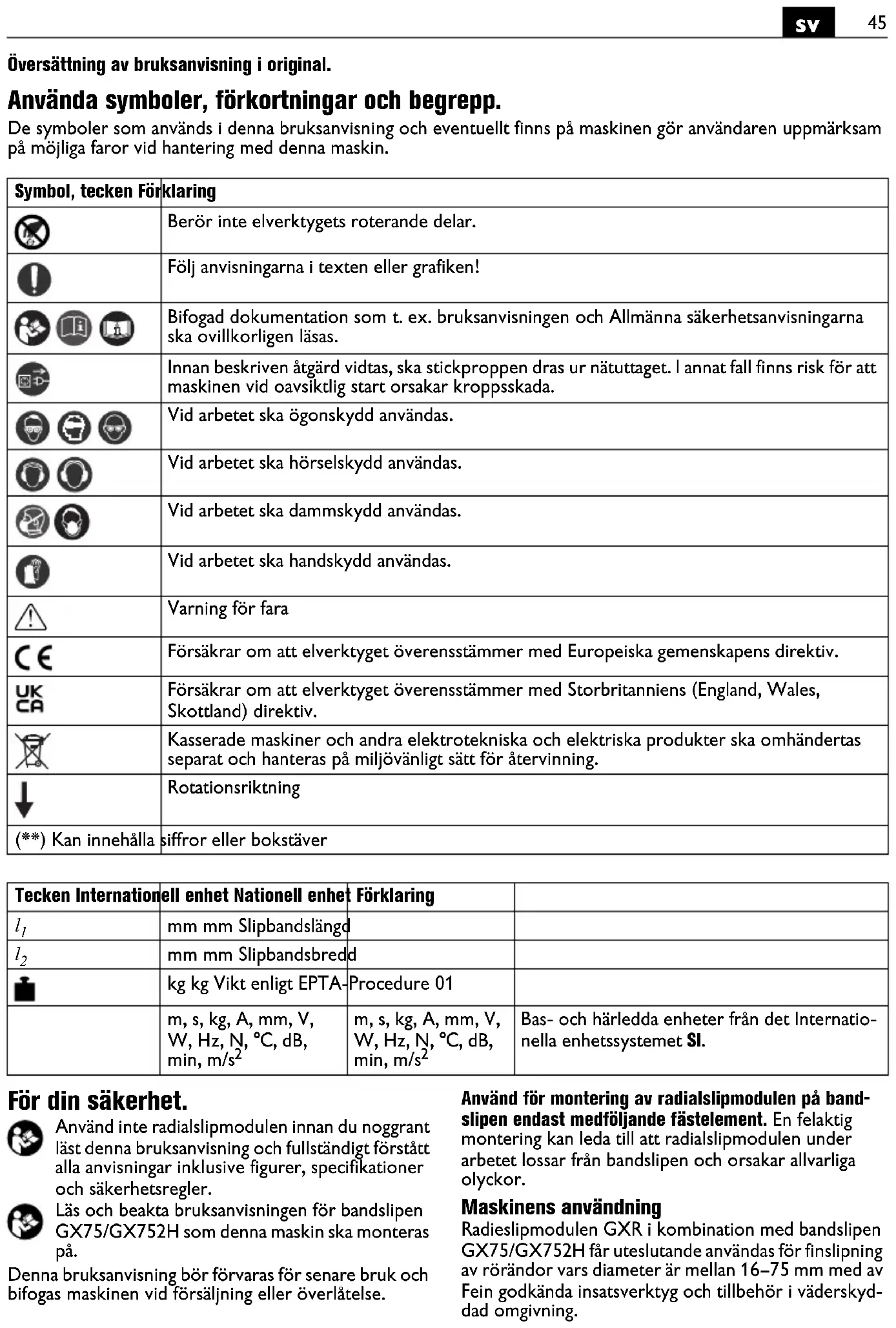

Översätting av bruksanvisning i original.

Anvanda symboler, forkortningar och begrepp.

De symboler som anvands ienna braksanvising och eventuellt finns pa maskinen gor anvandaren uppmarksam pa mojiga faror vid hantering medenna maskin.

Symbol, tecken Förklaring
	Berör inte elverktygets roterande delar.
	Följ anvisningarna i texten eller grafiken!
	Bifogad dokumentation som t. ex. braupsanvisningen och Allmänner säkerhetsanvisiningarna sca ovillkorligen läsas.
	Innan beskriven Åtgård vidtas, skä stickproppen dras ur nätuttaget. I annat fall finns risk För att maskinen vid oavsiktlig start orsakar kroppsskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skä hörsvelskydd användas.
	Vid arbetet skä dammskydd användas.
	Vid arbetet skä handskydd användas.
	Varning För fara
€	Försakrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
UKCA	Försakrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
	Kasserade maskiner och andra elektrrotekniska och elektriskaprodukter ska omhändertas分开 och hanteras på miljövänligt sätt für ätervinning.
↓	Rotationsriktning
(**) Kan innehålla	siffr OR erer bokstäver

Tecken Internationell enchabet Nationell enchet Fördklaring
l1	mm mm Slipbandslängd
l2	mm mm Slipbandsbredd
	kg kg Vikt enligt EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter från det Internatio-nella enchetssystemet SI.

För din sakerhet.

Använd inte radialslipmodulen innan du noggrant Lastenna bruksanvising och fullständigt forstatt alla anvisninger inklusive figurer, specificationer och sakerhetsregler.

Läs och beakta bruksanvisingen für bandslipen GX75/GX752H somenna maskin skamonteras pa.

Denna bruksanvisning bør forvaras for senare bruk och bifogas maskinen vid forsaljning eller overlatelse.

Använd für montering av radixslipmodulen på bandslipen endast medfoljande fästelement. En felaktig montering kan leda till att radixslipmodulen under arbetet lossar från bandslipen och orsakar allvarliga olyckor.

Maskinens användning

Radieslipmodulen GXR i combination med bandslipen GX75/GX752H fär uteslutande användas for finslipning av rörändor vars diameter ar mellan 16-75 mm med av Fein godkända insatsverktyg och tillbehör i väderskyddad omgivning.

Arbetsstycken med en diameter under 35mm fár inte bearetas med bandslipen GX75!

Speciella sakerhetsanvisningar.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasögon. Om sö behövs, använd dammfitermask, hörskelydd, skyddshandskar aller skyddsförkläde som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppsta under arbetet. Damm- och andningsskydd maste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns für hörskelskada under en langre tids kraftigt buller.

Kontrolera fore pakoppling att alla spannspakar och spannanordninger ar ordentligt atdragna. Om maskinen under arbetet plotsigt sjunker ner erler om arbetsstycket lossar kan allvarlga olyckor uppsta.

Översikt.

1 Slipbandets spannanordning (GX75)
2 Skydd/anslag (GX75)
3 Gnistskydd (GX75)
4 Stjärnskruv for spanlådan (GX75)
5 Slipstod (GX75)
6 Spanlada (GX75)
7 Spak for tippanordning (GX75)
8 Sidolock (GX75)
9 Montageskruvar, muttrar for iniktning av radialslipmodul/bandslipmaskin
10 Gnistskydd
11 Vingskruvar for gnistskyddet
12 Frammatningsspak
13 Montagespakar
14 Inställning av "Centrerhöjd" (rörcentrum)
15 Spannspak,installing "Centrerhöjd"
16 Inställning av "Slipdjup"/djupanslag
17 Vev for slipbordets inställning
18 Uppsamlingsbehällare
19 Skyddsanordninger/sidolock
20 Lasskruvar for kontaktrulle
21 Kontaktrulle
22 Ratt
23 Snabbspännpak, fastspanning av arbetsstycket
24 Spannspak for vinkelinställning
25 Vinkelskala
26 Chuckbackar, fasta
27 Hållare/magasin for kontaktrullar
28 Roller

Monteringsanvisningar (Figurer 1-3).

Bandslip GX75.

! Dra stickproppen ur vagguttaget innan arbenuten ultfors pa maskinen.

Ta bort gnistskyddet (3).

Ta bort slipstodet (5), spanladan (6) och stjärngreppsskruven (4).

Oppna sidolocket (8).

Lossa spannanordningen (1) och ta bort slipbandet.

Stang sidolocket.

Lossa spaken for tippanordningen (7) och stall upp bandslipen nara nog vagratt.

Radialslipmodul GXR.

Ta verktyget ur forpackningen och montera tillbehoret enligt beskrivning i bilagan.

Skjut radialslipmodulen mot bandslipen och rikta in skruvhalen.

Sammanfoga bada encheterna med de tva monterings-spakarna (13).

Dra fast spaken for tipppanordningen (7).

Fyll upssamlingsbehallaren (18) till halften med vatten.

Ställ upp uppsamlingsbehällaren mellan radialslipmodulens stöd.

Brandrisk finns om uppsamlingsbehällaren vid användning av verktyget inte ár fylld med vatten!

Montering av kontaktrulle.

! Dra stickproppen ur vagguttaget innan arbenuten ultfors pa maskinen.

Lossa日正式 vingskruvarna (11) och skjut gnistskyddet (10)alandupp.

Satt in en kontaktrulle (21) med onskad diameter i gejd-gaffeln och las med de bada skruvarna (20).

Justera slipbandets inriktning after varje byte av kontaktrulle.

Icke anvanda kontaktrullar bör skyddas mot skada och därfor forvaras i hällaren (27).

Montering/byte av slipband

! Dra stickproppen ur vagguttaget innan arbenuten ultfors pa maskinen.

Oppna sidolocket (8+19).

Lossa spannanordningen (1) och lagg upp ett slipband med matten 75 × 2250 mm.

Slipbandets utmärkta lopriktning maste stämme overens med rotationsriktningen.

Spann slipbandet med spannanordningen (1).

Rotera slipbandet for hand och kontrollera att det pa kontaktrullen varken loper at vänster eller höger.

Ställ in drivhjulets styrning på bandslipen sö att slipbandet löper centriskt. Exakt justering skä ske på inkopplad maskin.

Stang sidolocket (8+19).

Bruksanvisningar.

Stäng sidolocket (19)/(8). Om skyddsanordning-arna inte monterats finns risk for att slipbandet drar in kladesplagg, varvid anecdaren kan komma till allvarlig skada.

GX75/GX752H*

Inkoppling:

Lås upp nödstopp-knappen (15*) och fäll upp den.

Tryck pa knappen "I" (17*).

Frankoppling:

Fäll upp nödstopp-knappen (15'). Tryck på knapp "0" (17').

After fränkoppling fortssätter maskinen att ga ca 50 s.

Tryck vid en farlig situation den roda nödstopp-knappen for att stanga av maskinen.

Observera i vilken riktning slipbandet loper.

Justera bandets lopriktning pa bandslipen tills slipbandet Ioper centriskt pa kontaktrullen (21).

Om bandets lopriktning inte gär att justera centriskt maste parallelliteten på GXR justeras (Figurer 2+3): Lossa bāda muttrarna (9).

Efterdra skruvarna (9) med en 4 mm sexkantnyckel.

Koppla helt kort om till bandslipen.

Dra ater fast bada muttrarna (9).

Kontrollera parallelliteten for bandets inriktning. Upp-repa ovan beskrivna steg nar resultatet inte ar tillfreds-stallande.

ANVISNING: Gejden for kontaktrullen på GXR ar vid fabriken parallellt installd. En justering kravs endast om vid drivhjulets anordning ett centriskt bandforlopp inte uppnås.

Stall in centerhöjden.

Kontaktrullens hojd ar normalt installd mot rorets centrum. Installningen kan dock anders:

Lossa spannspaken (15).

Ställ med spaken (14) in kontaktrullen på önskad Höjd.

Dra ater fast spannspaken.

Kontrollera inställingen genom provslipning.

Arbetsanvisningar

Justera bandets lopriktning.

Stall in centrerhöjden.

Använd, om sö behövs, ett langsgaende anslag (tillbehör) for exakt inspänning av arbetsstycket.

Ställ dig bredvid maskinen och dra i matarspaken (12) med vänstra handen.

Vrid vven (17) med högra handen for Förflyttning av arbetsbordet i sidled for jämnt slitage av slipbandet.

Arbetsstyetket fär inte gå ut över slipbandets kanter.

Slipa alltid med konstant anliggningstryck.

Bulleremissionsvarden

Tomgang Slipning

Uppmatt A-vägd emissions-

Ijudtrycksniva vid arbets

platsen L_PA (re 20 Pa) i

decibel 90,5 99

Onoggrannhet K_pA

i decibel 4 4

Uppmatt A-vägldlud

trycksnivà L_WA (re 1 pW) i

decibel 101 108

Onogbrannhet K_pA , i deci

bel 2,5 2,5

Driftsvillkor

Varvral (/min) 3000 3000

Material - rostfritt stål

Dimension

Ror, diameter

42,4 mm

Slipband

GRIT by Fein

• 36R

ANMÄRKNING: Summan av uppmatt emissionsvärde och tillhörande onoggrannhet bildar övre gränsen for de varden som kan uppstā vid matningar.

Använd hörskyydd!

Mātvärdena har tagits fram enligt tillämplig produkt-norm (sebruksanvisingens sista sida).

Underhäll och kundservice.

Dra stickproppen ur vagguttaget innan arbeten utfors pa maskinen.

En reparation fár endast utforas av en yrkasarbetare enligt tillampliga foreskrifter.

For reparation rekommenderar vi FEIN-kundservice, FEIN-markesverkstad och FEIN-representationer.

Den aktuella reservdelslistan forenna Produkt hittar du i Internet pa adress www.fein.com.

Utforregelbundetfoljande servicearbeten:

Dagliga underhalsatsgärder

Töm uppsamlingsbehällaren. Skilj Åt vatten och metall-damm for avfallshantering.

Oppna skyddet (19) och sidolocket (8) och avlagsna metalldammet.

Metalldammet maste vara avkylt och fär avfallshanteras endast i lampliga behällare.

Montera skyddet (19) och sidolocket (8) på nytt.

Rengör maskinen utvändigt med tryckluft.

Följande delar kan du vid behov själv byta ut:

Slipband, kontaktrulle (21), gnistskydd (10)

Garanti och tillaggsgaranti.

Garanti lamnas på produiten enlgit de lagbestammelser som gäller i aktuellt användningsland. Dessutom lamnar FEIN en tillaggsgaranti enlgit FEIN-tillverkargaranti-förklaring.

Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas ienna bruksanvisin.

Forsakran om overensstammelse.

CE-forsakran galler endast for Europeiska unionens lander och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-ller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltigabet.

UKCA-forsakran gäller endast für den brittiska marknaden (England, Wales och Skottland) och endast fürprodukter som ar avsedda für den brittiska marknaden. Efter marknadsintroduktionen av produiten påBrittiska marknaden forlorar CE - tecknet sin giltiget. FEIN forsakrar under exklusivt ansvar att denna produkt overensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljöskydd, avfallschantering.

Förpackning, skrotade maskiner och tillbehör ske hanteras på miljövanligt satt.
