BRUGSANVISNING GRIT GXR Fein

Oversættelse af den originale betjeningsvejledning

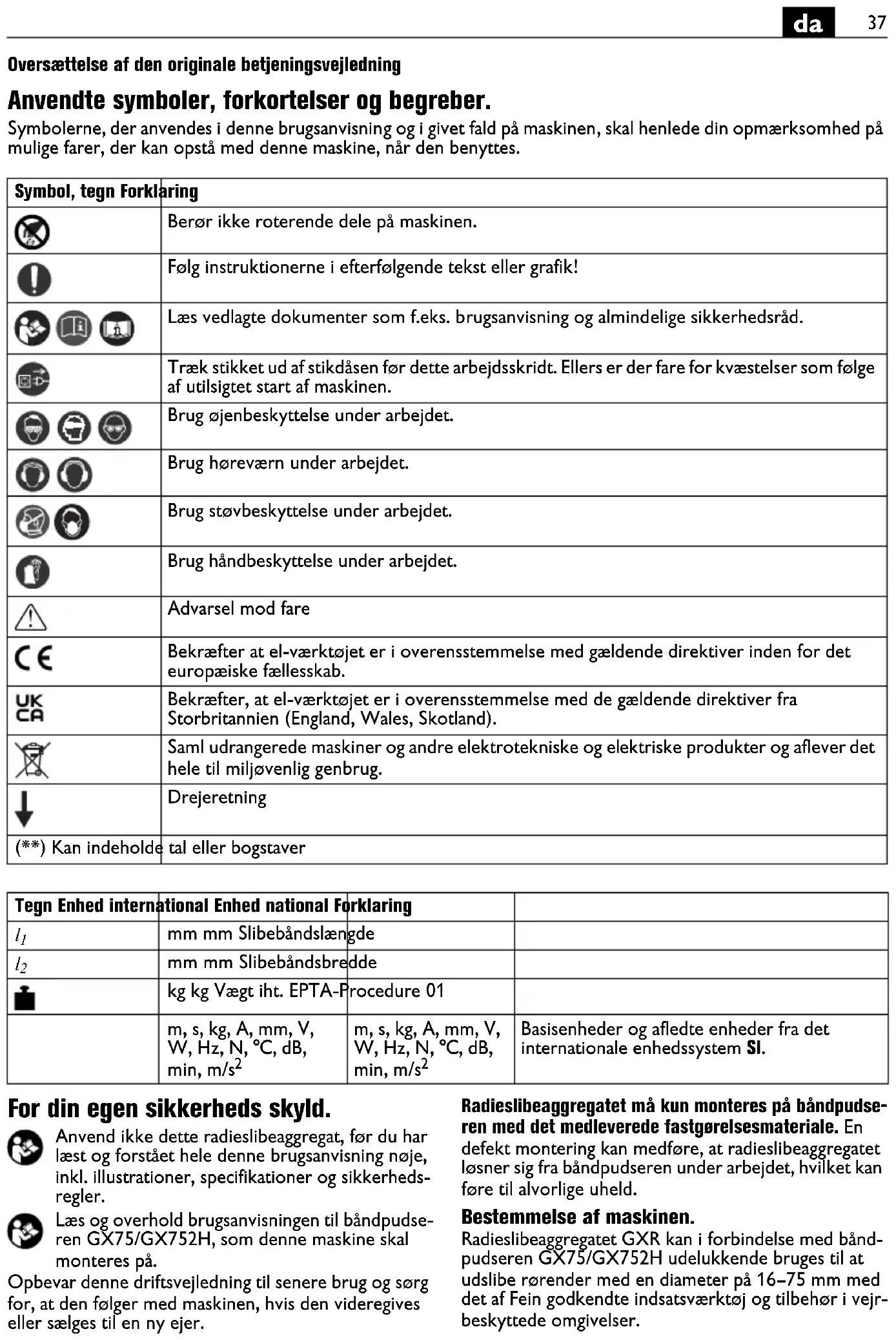

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anwendes i donne brugsanvising og i givet fald pa maskinen, skal henlede din opmaerksohed pa mulige farer, der kan opsta med donne maskine, nar den benytttes.

Symbol, tegn Forklaring
	Berør ikke roterende deleg på maskinen.
	Følg instruktionerne ifterfolgende tekst eller grafik!
	Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsråd.
	Træk stikket ud af stikdåsen För dette arbejdsskridt. Ellers er der fare for kvæstelser som fölgæf utilsigtet start af maskinen.
	Brug øjenbeskyttelse under arbejdet.
	Brug høreværn under arbejdet.
	Brug støvbeskyttelse under arbejdet.
	Brug händbeskyttelse under arbejdet.
	Advarsel mod fare
€	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
UKCA	Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
	Saml udrangerede maskiner og andere elektrotekniske og elektriskeprodukter og aflever det—hele til miljøvenlig genbrug.
↓	Drejeretning
(**) Kan indeholde	tal eller bogstaver

Tegt Enhed international Enhed national Forklaring
l1	mm mm Slibebåndslaengde
l2	mm mm Slibebånds bredde
	kg kg Vægt iht. EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

For din egen sikkerheds skyld.

Anvend ikke dette radieslibeaggregat, for du har læst og forstaet—hele denne brugsanvisning=noje, inkl. illustrationer, specificationer og sikkerhedsregler.

Laes og overhold brugsanvisingen til bändpudseren GX75/GX752H, som davon maskine skal monteres på.

Opbevarienne driftsvejledning til senere brug og sorg for, at den folger med maskinen, hvis den videregives eller saIges til en ny ejer.

Radieslibeaggregatemaku monterespbandpudseren med det medleverede fastgorelsesemateriale.En defekt montering kan medfore, at raleslibeaggregatet Iosner sig fra bandpuderen under arbejdet,hvilket kan fore til alvorlige uheld.

Bestemmelse af maskinen.

Radieslibeaggregatet GXR kan i forbindelse med band-pudseren GX75/GX752H udelukkende bruges til at udslide rørender med en diameter pa 16-75 mm med det af Fein godkendte indsatsværktog tilbehør i vejrbeskyttede omgivelser.

Emner med en diameter på under 35 mm på ikke bearbejdes med bändpudseren GX75!

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenvaarn erler beskyttelsesbriller, afhängigt af det udforte arbejde. Brug afhängigt af arbejdets art stovmaske, horevarn, beskyttelseshandsker erler specialforklaede, der beskytter dig mod sma slide- og materialepartikler. Øjnene skal beskytttes mod fremmede genstande, der flyver rundt i luften og som opstär i forbindelse med forskelligt arbejde. Stov- ellr andedraetsmaske skal filtrere det stov, der opstär under arbejdet. Udsættes du for hj stoj i længe tid, kan du lide horetab.

Sorg for, at alle spendearme og spendeanordninger er spendt godt, for maskinen tandes. Sænker maskinen sig pludseligt ellr lnsner emnet sig under arbejdet, kan dette fore til alvorlige uheld.

Med et blik.

1 Slibeband-spendeanordning (GX75)
2 Afdaekning/anslag (GX75)
3 Gnistvarn (GX75)
4 Stjernedrejeskrue, spanekasse (GX75)
5 Slibeunderlag (GX75)
6 Spanbeholder (GX75)
7 Arm til vippeanordning (GX75)
8 Sidedaeksel (GX75)
9 Monteringsskruer, møtrikker justering radieslibeaggregat/bandpudser
10 Gnistværn
11 Vingeskruer, gnistbeskyttelse
12 Fremforgeningsarm
13 Monteringsarm
14 Indstilling „Centerhøjde“ (rørmidte)
15 Spændarm, indstilling „Centerhøjde“
16 Indstilling „Slibedybde“/dybdeanslag
17 Handsving, indstilling af sliderbord
18 Opsamlingsbeholder
19 Beskyttesesudstyr/sidelåg
20 Sikringsskruer, kontaktrulle
21 Kontaktrulle
22 Händhjul
23 Hurtigspandearm, til fastspanding af emne
24 Spændarm, vinkelindstilling
25 Vinkelskala
26 Spændekæbe, stiv
27 Holder/magasin til kontaktruller
28 Hjul

Montage (fig. 1-3).

Bandpudser GX75.

Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.

Afmontergnistvarnet (3).

Afmonter sibbeunderlaget (5), spanekassen (6) og stjernegrebskruen (4).

Abn sidelaget (8).

Løsn spændanordningen (1) og fjern slibebandet.

Luk sidelåget.

Løsn armen til vippeanordningen (7) og stil bändpudseren ca. vandret.

Radieslibeaggregat GXR.

Tag maskinen ud af emballagen og montér tilbehøret iht. beskrivelsen i det indlagte tillæg.

Skub radioslibeaggregatet mod bändpudseren og justér hullener til skruerne.

Forbind de to aggregator (13) med de to monterings-arme.

Spænd armen til vippeanordningen (7).

Fyld halvdelen af opsamlingsbeholderen (18) op med vand. Stil opfangningsbeholderen mellem radieslibeaggregatets stotteanordninger.

Körer aggregatet.uden vand i opfangningsbehol-deren,kan der opsta brand!

Kontaktrulle monteres

Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.

Sæt en kontaktrulle (21) med den ønskede diameter i styregaflen og sikre denen med de to skruer (20).

Justérbandlobet, hver gangkontaktrullenskiftes.

Ikke anvendte kontaktruller bør altid opbevares iHolderen (27) for at beskytte dem mod beskadigelser.

Slibeband monteres/skiftes

Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.

Abn sidelaget (8+19).

Løsn spændanordningen (1) og læg slibebändet med længden 75 × 2250 mm i.

! Slibebandets Ioberetningsmaerknng skal stemme overens med drejeretningen.

Spændslibriebandet med spændeanordningen (1).

Bevæg slibebandet med händen og hold øje med, om det vanderer ud til hjre eller venstre i forhold til kontaktrullen.

Indstil drivhjulets styreenhed pa bändpudseren, sa sli-bebandet Iober i midten. Den nogjagtige justering gen-nemfores, nar maskinen er slukket.

Luk sidelaget (8+19).

Driftsinstruktioner.

Luk sidelåget (19)/(8). Slibebändet kan gribe fat i tojet, hvis beskyttelsesudstyret ikke er monteret, hvorved du kankommen alvorligt til skade.

GX75/GX752H*

Tande:

Oplas sikkerheds-stop-tasten (15^) og klap den op. Tryk pa tasten, I^* (17*).

Slikke:

Klap sikkerheds-stop-tasten (15^) op. Tast, 0^ (17^) .

Maskinen har et afterløb pa ca. 50 sek., när den slukkes.

(*findesi maskinens betjeningsvejledning)

Sikkerheds-stop-tast:

Tryk i farlige situationer pa den rode sikkerheds-stopast for at slukke for maskinen.

Slibeband justeres.

lagttag, i hvilken retning slidebändet vander.

Jester bändlobet på bändpudseren, til sibebändet lobermidt på kontaktrullen (21).

Er det jeg muligt at indstille bandlobet i midten, skal man sorge for, at GXR stilles parallelt (fig. 2+3):

Losn de to mtrikker (9).

Jester skruerne (9) med en 4 mm unbrakonøgle. Skift kort til bändpudseren.

Spænd de to møtrikker (9) fast igen.

Kontroller, at bandlotober parallelt. Gentag de foregande skridt, hvisresultatetiks er tilfredsstellende.

BEM/ERK: Styreenheden til kontaktrullen på GXR er indstillet parallelt på fabrikken. En justering er kun nodvendig,*hvis et centrisk bändlob ikke kan opnås,när drivhjulet klargøres.

Indstil centerhoge.

Kontaktrullens højde indstilles normalt på rormidte.

Indstillingen kan dog ændres:

Løsn spændearmen (15).

Brug armen (14) til at stille kontaktrullen i den ønskede højde.

Spændarmenigen.

Kontroller indstillingen med en proveslibning.

Arbejdshenvisninger.

Justérbandləbet.

Indstil centerhøjden.

Anvendigivetfaldetlaengdeanslag(tilbehor)forat fastspande emnetidet nojagtige mal.

Stil dig ved sider af maskinen og trak i armen med den venstre hand (12).

Drej på handsvinget med den højre.Hand (17) for at bevæge arbejdsbordet i widen, sä landslide slides ens-artet. Emnet ma ikke rage ud over landslide kanter.

Arbejd altid med jaevnt tryk.

Stoj-emissionsværdier.

Ubelastet Slibning

lydtrykniveau pa arbejdss

pladsen _ (re 20~ Pa ), i

decibel 90,5 99

Usikkerhed K_pA i decibel 4 4

Malt A-vurderet lydeffektniveau _WA (re 1 pW), i deci

bel 101108

Usikkerhed K_wA , i decibel 2,5 2,5

Driftsbetingelser

Omdrejningstal (/min) 3000 3000

Materialie - rustfrit stäl

Mål

Ror, diameter

42,4 mm

Slidebänd

GRIT by Fein

• 36R

ANM/ERKNING: Summen af malt emissionsvardi og tilhorende usikkerhed udgør den overste granse for de vardier, der kan optræde under malearbejdet.

Brug horeværn!

Måleværdier er beregnet after passende Produktstandard (se sidste side i dette driftsvejledning).

Trak stikket ud af stikdåsen, før der arbejdes pa maskinen.

Istandsaettelsesarbejde ma kun gennemfores af en faguddannet iht. geldende forskritter.

Vi anbefaler, at fã maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEINrepresentedener.

Den aktuelle reservationsliste til deutsche maskine findes under www.fein.com.

Gennemfor folgende vedligeholdesarsarbeitemed regelmassige mellemrum:

Dagligt vedligeholdelsesarbejde

Tøm opfangningsbeholderen. Skil vand og metalstøv og bortskaf det.

Metalstøvet skal vare tilstrækkeligt afkølet og mA kun bortskaffes i egnede beholdere.

Anbring afdakningen (19) og sidelaget (8) igen.

Rengor den uvdendige side af maskinen med trykluft.

Folgende dele kan du selv udskiffe after behov:

Slibeband, kontaktrulle (21), gnistværn (10)

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gelder i det land, hvor maskinen markedsfores. Derudover yder FEIN garantiet h.t. FEIN fabrikantens garantierklaring.

Det kan vare, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustrreres i brugsanvis- ningen.

CE-erklaringen gelder kun for lande i den Europaeiske Union og EFTA (European Free Trade Association) og kun forprodukter, der er beregnet til EU-ller EFTA-marketedet. Närproduktet er markedsfort på EU-marketedet, mister UKCA tegnet sin gyldighed.

UKCA-erklageringen gelder kun for det britiske marked (England, Wales og Skotland) og kun forprodukter, der er beregnet til det britiske marked. Närproduktet er markedsfort på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produit er i overensstemmelse med de gældende bestemmelse, derfindespen sidste side i denenbrugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.
