BRUKSANVISNING GRIT GXR Fein

Løsn de to vingeskruer (11) og skub gnistværnet (10) helt opad.

Vedligeholdelse og kundeservice.

Abn afdakningen (19) og sidelaget (8) og fjern metalstøvet.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

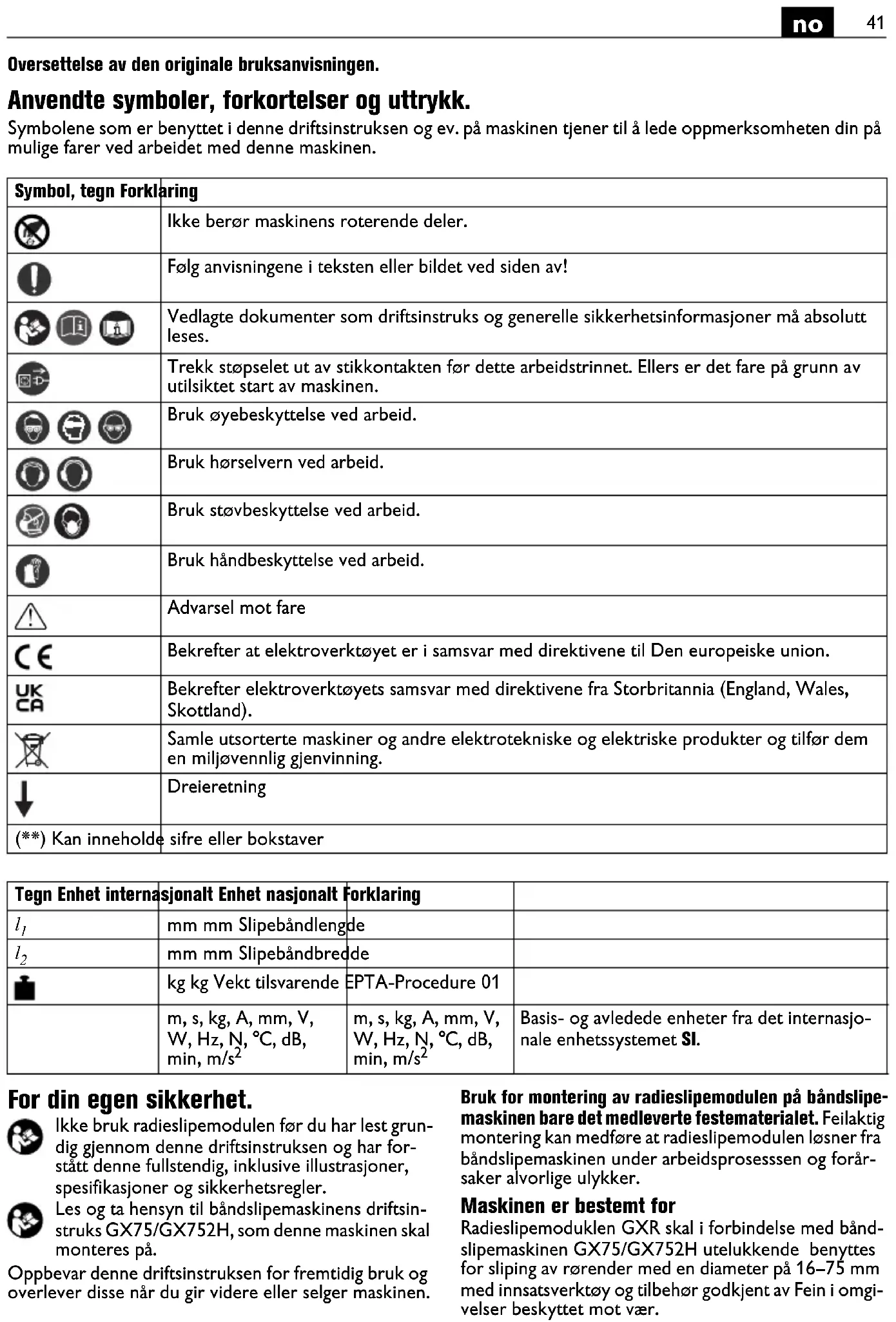

Oversettelse av den originale bruksanvisingen.

Anvendte symboler, forkortelser og uttrykk.

Symbolene som er benyttet i/DDne driftsinstruksen og ev. paskinen tjener til a lede oppmerksomheten din pamlige farer ved arbeidet med delle maskinen.

Symbol, tegn Forklaring
	Ikke berør maskinens roterende deler.
	Følg anvisingene i teksten eller bildet ved sider av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses.
	Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av utilsiktet start av maskinen.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk støvbeskyttelse ved arbeid.
	Bruk.Handbeskyttelse ved arbeid.
	Advarsel mot fare
€	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UKCA	Bekrefter elektroverktøyet samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
	Samle utsorterte maskiner og andre elektrotekniske og elektriskeprodukter og tilfør dem en miljøvennlig gjenvinning.
↓	Dreieretning
(**) Kaninneholde	sifre eller bokstaver

Tegn Enhet internasjönalt Enhet nasjonalt Forsklaring
l1	mm mm Slopebändlengde
l2	mm mm Slopebänd bredde
	kg kg Vekt tilsvarende EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 Basis- og avledede enheter fra det internasjönale enchetssystemet SL.

For din egen sikkerhet.

Ikke bruk radioslipemodulen for du har lest grundig gjennom donne driftsinstruksen og har forstatt donne fullstendig, inklusive illustrasjoner, spesifikasjoner og sikkerhetsregler.

Les og ta hensyn til bändslipemaskinen driftsinstruks GX75/GX752H, somijke maskinen skal monteres pa.

Oppbevar donne driftsinstruksen for fremtidig bruk og overlever disse nár du gir videre aller selger maskinen.

Bruk for montering av radioslipemodulen påbandslipemaskinen bare det medleverte festematerialet. Feilaktig montering kan medfore at radioslipemodulen lssner fra bandslipemaskinen under arbeidsprosesssen og forarsaker alvorlige ulykker.

Maskinen er bestemt for

Radieslipemoduklen GXR skal i forbindelse med bandslipemaskinen GX75/GX752H utelukkende benyttes for sliping av rorer med en diameter pa 16-75 mm med innsatsverktoy og tilbehor godkjent av Fein i omgivelser beskyttet mot vær.

Spesielle sikkerhetsinformasjoner.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk ma du bruke visir, ayebeskyttelse erler vernebriler. Om nedvendig ma du bruke stovmaske, horselvern, vernehansker ell spesialforkle som holder sma slipsog materialpartikler unna kroppen din. Oynene bor beskytttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Stov- ell pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle braken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfrole skader pa horselen.

Sikre ffor innkoblingen at alle spennarmer og spenninnretninger er trukket godt fast. Hvis maskinen senker seg plutselig ned aller arbeidsstykket Iosner under arbeidsprossessen, kan dette fore til alvorlige ulykker.

Med et oyekast.

1 Slopeband-spenninnretning (GX75)
2 Deksel/anslag (GX75)
3 Gnistvern (GX75)
4 Stjerneskrue, sponkasse (GX75)
5 Slopeunderlag (GX75)
6 Sponkasse (GX75)
7 Spak for tippinnretning (GX75)
8 Sidedeksel (GX75)
9 Monteringsskruer, mutre innretting radieslipemodul/bandslipemaskin
10 Gnistvern
11 Vingeskruer, gnistvern
12 Fremforigsspak
13 Monteringsspak
14 Innstilling «senterhodyde» (rormidte)
15 Spennarm, innstilling «senterhýde»
16 Innstilling «slipedybde»/dybdeanlegg
17 Veiv, justering av splicebordet
18 Samlebeholder
19 Verneskjermer/sidedeksel
20 Sikringssskruer, kontaktrulle
21 Kontaktrulle
22 Handhjul
23 Hurtigspennarm, fastspenning av arbeidsstykket
24 Spennarm, vinkelinnstilling
25 Vinkelskala
26 Spennbakker, stive
27 Holder/magasin for kontaktruller
28 Ruller

Monteringsanvisninger (Bildene 1-3).

Bandslipemaskin GX75.

Trekk fər alle arbeider pa maskinen nettstøpselet ut av stikkontakten.

Demonter gnistvernet (3).

Demonter spliceunderlaget (5), sponkassen (6) og stjernerattet (4).

Apne sidedekselet (8).

Lösne spenninnretningen (1) og fjern slipebandet.

Lukk sidedekselet.

Losne spaken for tippinnretningen (7) og still bändslipemaskinen omtrent vannrett.

Radieslipemodul GXR.

Ta maskinen ut av emballasjen og monter tilbehoret som beskrevet i vedlagt ark.

Skyv radieslipemodulen mot bandslipemaskinen og rett inn boringene for skruene.

Forbind begge redskaper (13) med de to monterings-spakene.

Trekk spaken for tippinnretningen (7) fast.

Fyll samplebeholderen (18) optil halvparten med vann.

Still samplebeholderen mellom stottene til radieslipemodulen.

Ved drift av redskapet uten vannfyt samplebehol der er det brannfare!

Trekk fár alle arbeider pa maskinen nettstorpselet ut av stikkontakten.

Løsne de to vingeskruene (11) og skyv gnistvernet (10) helt oppover.

Sett en kontaktrulle (21) med onsket diameter inn i styregaffelen og sikre donne med de to skruene (20).

Juster bandlopet etter hvert skifte av kontaktrullen.

Kontaktruller som/DDKE benytttes bOR for beskyttdse mot skader alltid oppbevares i holderen (27).

Montering/utskifting av slipebandet

Trekk fər alle arbeider pa maskinen nettstopelet ut av stikkontakten.

Apne sidedekselet (8+19).

Losne spenninnretningen (1) og legg inn et spliceband med lengden 75 × 2250 mm.

Merkingen av slipebandets dreieretning må stemme overens med dreieretningen.

Stram landslide med spenninnretningen (1).

Beveg slepebandet med handen og observer om det flyttes mot venstre eller mot hoyre fra kontaktrullen.

Still på bändslipemaskinen føringen till drivhjulet inn slick at slepebandet går i midten. Den eksakte justeringen skjer ved innkoblet maskin.

Lukk sidedekselet (8+19).

Driftsinstrukser.

Lukk sidedekselet (19)/(8). Slopebandet kan ved\ ikke monterte verneskjermer gripe fatt i klærne\ og skade deg alvorlig.

GX75/GX752H*

Innkobling:

Lösne ndostopp tast (15^) og slå den opp. Trykk på «» (17*) tast.

Utkobling:

Fold opp nɒdstopp-tast (15'). Trykk pa «0» (17*) tast.

Maskinen roterer fortsett inntil ca. 50 sekunder. (* Finnes i maskinens driftsinstruks)

Nodstopp-tast:

Trykk i farlige situsjoner den rode nodstopp-tasten for a sla av maskinen.

Justering av slepebandet.

Slå bandslipemaskinen bare kort pa.

Observer i hvilken retning slidebandet flyttes.

Juster bandlopet pa bandslipemaskinen til slepebandet gär i midten pa (21) kontaktrullen.

Hvis bandlopet sekskan justeres i midten, ma parallelliteten til GXR etterjusteres (Bildene 2+3):

Losne de to mutrene (9).

Etterstill skruene (9) med en 4 mm unbrakonokkel.

Trekk de to mutrene (9) fast igjen.

Kontroller bandløpets parallellitet. Gjenta arbeidstrinnene ovenfor hvis resultatet ikke er tilfredsstellende.

MERKNAD: Forigingsinnretningen for kontaktrullen til GXR er stilt inn parallelt fra fabrikkens side. Justering er bare ndvendig hvis et sentrisk bändlop ikke kan oppnas nár drivhjulet rettes inn.

Innstilling av senterhoyden.

Kontaktrullens hoyde stilles vanligvis inn pa rormidte. Innstillingen kan imidlertid forandres:

Losne spennarmen (15).

Still med spaken (14) kontaktrullen inn pa onsket hoyde.

Trekk spennarmen fast igjen.

Kontroller innstillingen med en provesliping.

Bruk, om nodvendig, et lengdeanlegg (tilbehør), for a spenne arbeidsstykket inn malnyaktig.

Still deg ved sider av maskinen og trekk med den venstre handen i fremf.orgingsspaken (12).

Drei med den hýre handen på veiven (17) for à bevege arbeidsbordet mot sider og slite slimebandet jevnt.

Arbeid alltid med et javnt kontakttrykk.

Stoy-emisjonsverdier.

Tomgang Sliping

Malt A-bedomt emisjons- lydtrykkniva pa arbeidsplas- sen L_ A (re 20~ Pa i desibel 90,5 99

Usikkerhet K_pA , i desibel 4 4

Malt A-bedom lydeffektniva

L_wA (re 1 Pa ), i desibel 101 108

Usikkerhet K_WA , i desibel 2,5 2,5

Driftsvilkar

Turtall (/min) 3000 3000

Materiale - rustfritt stäl

Mål Rør, diameter - 42,4 mm

MERKNAD: Summen av den malte emisjonsverdien og den tilhorende usikkerheten er den ovre grensen til verdiene som kan oppsta ved malinger.

Bruk horselvern!

Måleverdier beregnet ih. passende Produktstandard (se siste side i driftsinstruksen).

Vedlikehold og kundeservice.

Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten.

Daglige vedlikeholdscarbeider

Tøm samlebeholderen. Skill og deponer vann og metallstøv.

Apnedekselet (19) og sidedekselet (8) og fjern metallstovet.

Metallstøvet ma vare tilstrekkelig avkjolt og ma kun deponeres via egnede beholdere.

Plasserdekselet(19)og-sidedekselet (8)pajigjen.

Rengjør maskinen utenfra med trykkuft.

Folgende deler kan du skiffe ut selv etter behov:

Slipeband,kontaktrulle (21),gnistvern (10)

Reklamasjonsrett og garanti.

Reklamasjonsretten for Produktet gjelder fj. de lovmessige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklaring.

Leveranseprogrammet til din maskin kan och bare innbefatte en del av det tilbehoret som er beskrevet i dette driftsinstruksen eller på bildene.

Samsvarserklaring.

CE-erkläringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for markedet i EU eller EFTA. Etter atprodukter er introdusert på EU-marketedet, mister UKCA-merket sin gyldighet.

UKCA-erklaringen gelder kun for det britske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det britske markedet. Etter at produit er introdusert pa det britske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelse som er oppførpå siste side i denne driftsinstruksen.

Tekniske dokumenter hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljøvern, avfallshandtering.

Emballasjer, utsorterte maskiner og tilbehør ma leveres inn til miljøvennlig gjenvinning.
